使用説明書 AH550 Venta

PUTTING INTO OPERATION

필요시 스마트폰 또는 태블릿의 운영체제를 업데이트하십시오.KR326 VENTA 서비스 팀 Venta 장치에 대한 기타 정보가 필요하거나 상담을 원하거나, 액세서리를 주문하시겠습니 까? Venta 서비스 팀이 도와드립니다! 직접 전화하시거나 Venta 웹사이트를 방문하십시오: www.venta-air.comJP 327 安全上のご注意 328 梱包内容 330 記号 330 適切な使用方法 330 不適切な使用法 330 各部名称 331 初めてご使用になる前に 331 使用開始 332 表 示 、機 能 お よ び 設 定 333 Wifi／ホットス ポット 335 コンフィギュレ ーションと Ventaアプリ 336 清掃およびお手入れ 337 機器上部の清掃 339 テクニカルデータ 340 付属品 341 データ保護 341 保証 341 リ サイクリ ン グと 廃 棄 341 こんなときには…？ 342 Ventaサービスチーム 343 このたびは本製品をお買い上げい ただき、ありがとうございます。 Venta社の当製品は必ずお客様のご期待に沿えるものと確信しております。当製品で 快適な生活をお楽しみください。 本製品を正しくご 利用いただくため、本取扱説明書をよくお読みください｡また後日必 要となる場合のため、取扱説明書は大切に保管し、安全に関する注意事項と適切な使 用法をすべて遵守してください。取扱説明書の最新版は当社のウェブサイトでご覧いた だけます：www.venta-air.com

当Original Connectシリーズをお買い上げによりお客様は、タッチパネルとVenta AirConnect互換性が加わってさらに快適な使用が可能となった高性能の加湿器を手 にされたことになります。 Ventaホ ー ム ア プ リ を 使 え ば こ れ か ら は 、外 出 中 も 機 器 の 制 御 や 情 報 の 呼 び 出しが で き ま す。Original Connectは湿度を健康なレベルに保ち、 空 気 の 汚 れ を 自 然 に 除 去しま す。 ベンタの原 理は以下のように機能します 室内の空気はファンを通じ、水の入った加湿器に導かれます。ここでは微 妙に配列され たローラーディスクが水中で回転するようになっています。このローラーディスクの表面 を通じて清潔な水が気体となって室内に送り込まれます。同時に埃や花粉などはプレ ートにキャッチされ、水で洗われてから加湿器で収集されます。 目次JP328

• 当機器は八歳以上のお子様、身体知覚精神障害のある方、またはあまり経験知識 のない方でも、安全な使用方法を学び、既存の危険を理解している監督者がそばに いる限り、使用に適しています。

• 使用開始前に取扱説明書をよく読み、いつでも参照できるよう大切に保管してくだ

• 当機器は子 供 の遊 び 道具ではありません。

• 清 掃 および 使 用者 による 手入れは 、八 歳 以下 のお 子 様 は 監 督なしでは 行 わ な いでく

• 当機器および電源ケーブル・プラグは、八歳以下のお子様の手の届かないようにして

• 当機器を不適切にご使用になると、当機器が損傷したり、人体の負傷を招いたりす ることが ありま す。

• 当機器は、適切な電源コンセントだけに繋いでください。当機器銘板に指定の定格 電圧が書かれています。

• 当製品は以下の電源ケーブル・プラグと一緒にしか 使用しないでください：モデル番 号BI13-240050-Cd / FJSW1982400500

• 電源ケーブル・プラグのケーブルまたはプラグが損傷している場合には、当機器は決 して運転しないでください。

• 清掃またはメンテナンスの前、または移動搬送の前には、必ず機器の電源プラグを コン セ ントか ら 抜 い てく だ さ い 。

• 当 機 器が 落 下してしまったり、またはその 他 の 理 由で損 傷した 場 合 には、決して運 転

• 電子機器の修理は、専門技術員しか行うことは許されていません。不適切な修理を すると、ユーザーに甚大な危険を招くことがあります。

• 機器の上には絶対に座らないでください。また機器の上には何も置かないでくださ

• 異物を決して機器の中に入れないでください。

• 機器の上部を決して水やその他の液体に浸けないでください。

• 当機器は、水がたくさん入っている時には運んだり倒したりしないでください。

• 電源ケーブル・プラグは決してケーブルを摑んで引いたり、濡れた手で触れてコンセン トから抜こうとしたりしないでください。

• 当機器は、完全に組み立てられた状態でしか運転しないでください。

• 当機器は平らで乾燥した面にしか設置しないでください。

• 機器は、なにかがぶつかったり、誰かが機器やケーブルにつまづいたりすることがな いように設 置してください。

• 壁 や 物 体か ら少なくとも 50 cm 以 上 離して 設 置してください。

• 通気スロットには決してカバーをしたり、通気を遮断するようなことはしないでくだ さい。当機器の過熱や損傷を防ぐには、通気スロットが常に開いていることが不可

• こ と に 冬 の 季 節 に 、室 内 の 相 対 湿 度 が 継 続 し て 60 %以上になると微生物の繁 殖が起 こり や すくなりま す。

• 当製品はその構造上、また気化式テクノロジーが採用されていることで、使用目的に 適った方法でご利用になる限り、水滴、蒸気、霧または石灰分の堆積（水垢）などと なって水が直接当機器から排出されることはありません。

• 当機器の運転には専用のベンタ付属品しか使わないでください。他社の付属品等を 用いたことによる 損害に 対し、Venta-Luftwäscher GmbHはいっさい責任を負わな

• 何日かにわたって当機器を使わずスイッチを切っている場合、または長期にわたり保 管する場合には、必ず水タンクを完全に空にし、汚れをきれいに清掃して乾かし、残 った水から悪臭が発 生したり微生物が繁殖したりすることがないよう防いでくださ

• 当機器をご使用にならない場合には、電源プラグをコンセントから抜いてください。

• 当機器を設置した周囲が湿ったり濡れたりすることがなりようにしてください。湿 気 が発生した場合には、機器の出力レベルを下げてください。機器の出力レベルが下 げられない場合には、機器を中断しながら使用してください。カーペット、カーテン、 テーブルクロスなどの水分を含みやすいものが濡れることがないように十分気を付 けてください。JP330

1 ×Venta機器 1 ×ハイジェン液50 ml 1 × ク イッ ク ガ イド 1 ×安全に関する注意事項 部品が欠落していたり損傷している場合には、すぐにVENTAサービスチームかお近く の販売店にご連絡ください。

人や 物の損傷を防ぐため、安全に関する注意事項をよくお読みになり、遵守して

当Venta機器は、室内の加湿をするための家庭用電気器具です。当機器は屋外ではお 使いいただけません。当機器を、記述されている以外の方法で使 用したり変更したり するのは、不適切な使用方法とみなされます。メーカーは不適切な使用方法により生じ たいかなる損傷・損害に対しても一切責任を負わないものです。

不適切な使用は健康と生命を脅かす場合があります。それには、以下のような条件下 での使 用が含まれます：

• 爆発の危険性がある場所および／または強烈な刺激等のある場所での使用

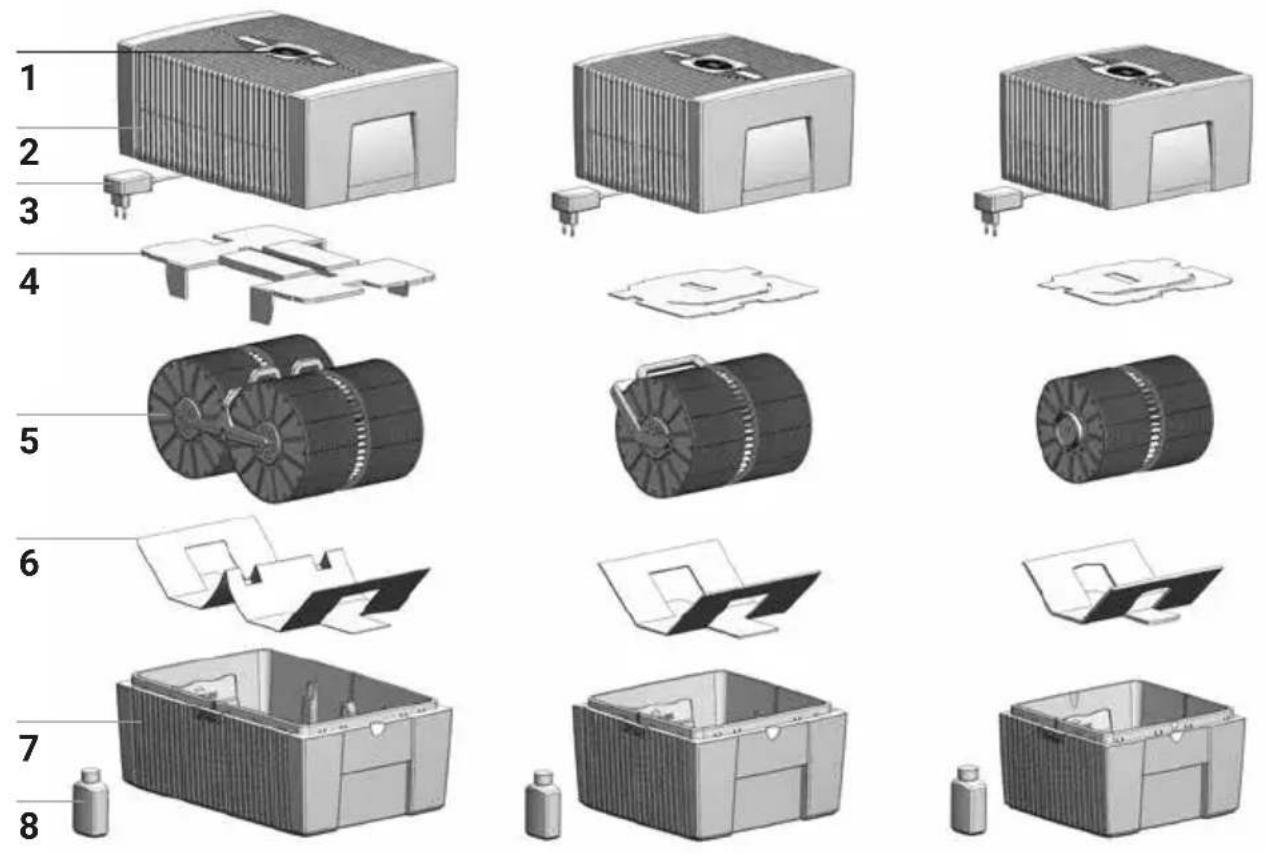

AH550 / AH555 AH530 / AH535 AH510 / AH515 1 ディス プ レ イ 2 機器上部 3 電 源 ケ ー ブ ル ・プ ラ グ（ 取 付 済 ） 4 輸送 用ロック 初めてご使 用になる前に

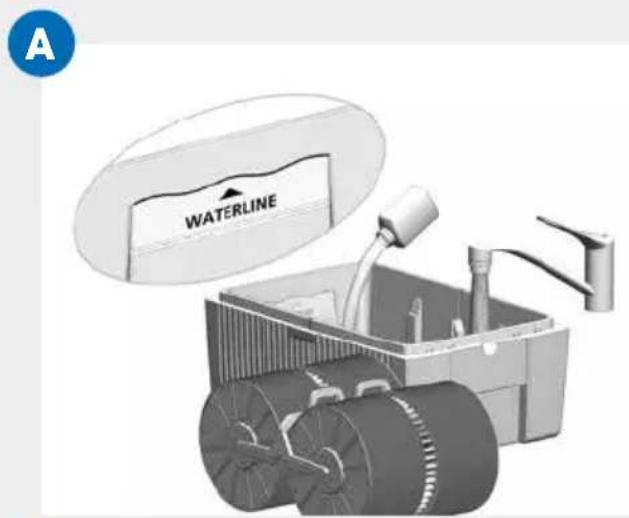

器具を梱包から取り出し、設置します。ハイジェン液ボトル 50 ml(8)を箱から取り出し ま す 。機 器 上 部 ( 2)を取り外します。輸送用ロック(4)を機器上部(2)から外します。ロー ラ ー ディス ク( 5)を機器下部(7) か ら 取 出 し 、輸 送 用 ロ ッ ク ( 6) を 外 しま す。 5 ロ ー ラー ディスク 6 輸送 用ロック 7 機器下部 8 ハイジェン液ボトル 50 ml 各部名称JP332 A 機器下部(7)に水道水を最大水量のラインまで充填し、それからハイジェン液 50 ml(8) を 加 え ま す（ ボ ト ル 全 内 容 量 ）。

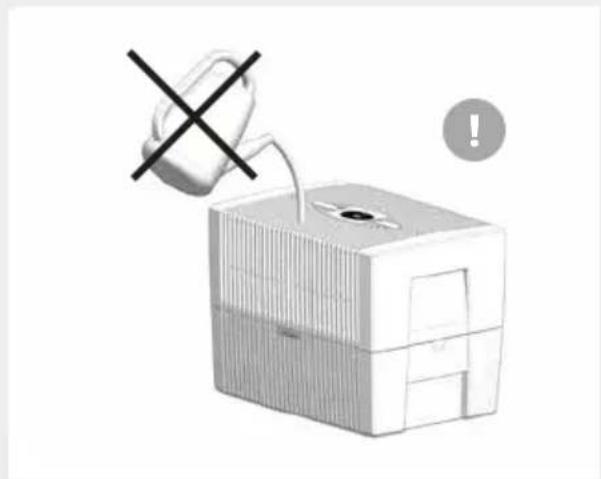

当機器には、上部を上に置い たままの状 態では 決して水を 充填しないでください！

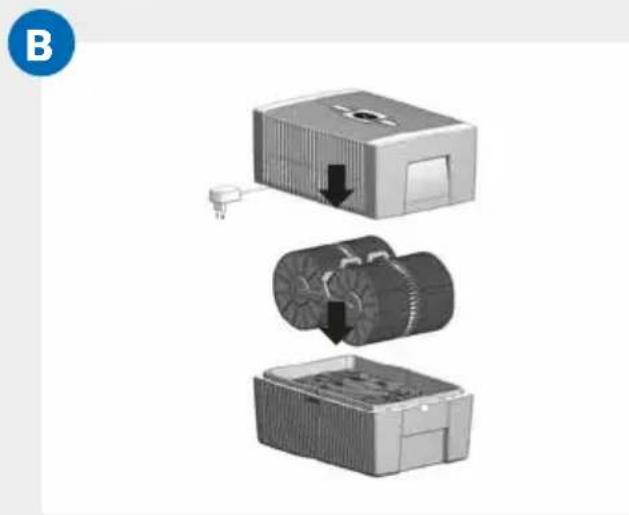

ハ イ ジ ェ ン 液 は 、そ れ を 添 加 す る ことで初めて空気の加湿が最適 に 行 わ れ る よ う に な る の で 、必 ず 添 加 してく だ さ い 。 B ロ ーラ ー ディスク ( 5)を機器下部(7)に入れ、機器上部(2)を下部(7)の上に嵌めて

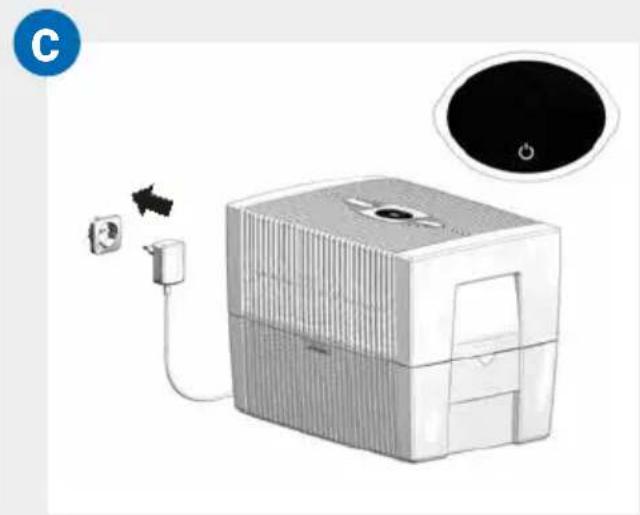

C 電 源 ケ ー ブ ル ・プ ラ グ ( 3) を コ ン セ ン ト に 繋 ぎ 、機 器 の デ ィス プ レ イ ( 1)にある電源 スイッチに軽く触れてスイッチオンにしてください。

機 器 が 電 源 に し っか り 繋 が って い る 場 合 に し か 電 源 ス イッ チ の スイッ チ オ ン／オフはできません。

B C !JP 333 表 示 、機 能 お よ び 設 定

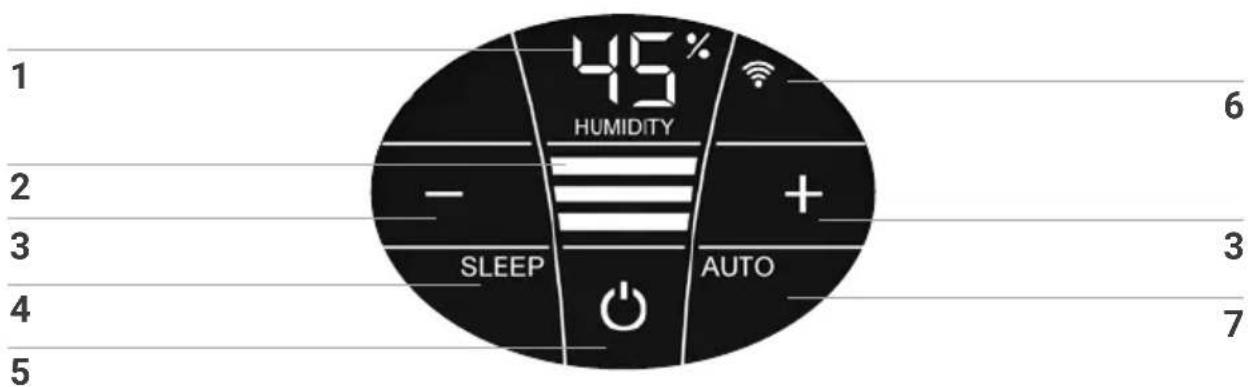

1 Humidity 室内の湿度を表示(0～99 %)しま す。 2 パワーレ ベル 速度1 - 2 - 3を表示します。 3 -と+ パワーレベルを 軽 くタッチして 設 定： -で速度を低く、+で速度を高くします。 4 SLEEP 夜間モードを軽くタッチしてオン・オフします。 ON：機 器 の ディスプレイが 暗くなり、パワーレ ベルが 1に落 と

パワーレ ベル (2)は手で+または-のボタン(3)を押して 変 え ら れ ま す。自 動 運 転 モ ー ド ( 7)はできません。 お好みの夜間モード用ディスプレイの明るさを設定：SLEEP ボタンを3 秒間 押し続け、HUMIDITY(1)とSLEEP(4)が点 滅 するま で 待 ち ま す。HUMIDITY(1)の点滅表示を見なが ら、-または+ボタン(3) を 押 し て 、デ ィ ス プ レ イ を 0～10 の 間 で お 好 み の 明 るさ に 設 定しま す。SLEEPボタンを再び 3 秒 間 押し 続 け、HUMIDITY(1)とSLEEP(4)が 持 続して点 灯 し、HUMIDITY(1)が再び測定した室内湿 度を表示するまで待っ

OFF：明るいディスプレイライトと機器が、設定されているパ ワーレベル1～3の間で運転します。

電源スイッチに軽く触れて、機 器 の ス イッ チ を オ ン・オ フ しま

6 WIFI 軽く手を触れてWiFi接続をスイッチオンまたはオフしてくださ

ホットス ポット・モ ード は軽く3秒間触れ続けることでアクティ ブ化 しま す。詳 し い 説 明 に 関 して は「W i F i／ホットス ポット」の 項を参照してください。 7 AUTO 自動 運 転 モードはAUTOボタンを軽く触れて、オン・オフしま

ON：ディス プ レ イの AUTOが点滅し続け、機器は自動的に室内 の湿度に合わせパワーレベルを調整します。

AUTOを ス イッ チ オ ン す る と 、HUMIDITYの ディスプ レ イ (1) に 設 定 し た 湿 度（ デ フ ォ ル ト は 50％ ）が 2度 点 滅 し 、そ れから測定された室内湿度が表示されます。

前 もって 設 定 さ れて い る 湿 度 を 5 %以上超えると、ファン は約60秒後にスイッチオフされ、速度のディスプレイ(2) に は 何 の パ ワ ーレ ベ ル も 表 示 さ れ な く な り ま す。加 湿 は 行 わ れ

OFF：ディス プ レ イで AUTOが継続的に点灯し、機器は設定さ れた1～3のパワーレベルで運転します。 ご希望の湿度を30～70%で設 定する： AUTOボタン を 3 秒 押 し 続 け ま す。HUMIDITY(1) の ディス プ レ イが点滅し続けます。-または+のボタン(3) を 押 し て 、ご 希 望 の 湿 度（ 5 % 刻 み で 設 定 可 ）を 設 定し ま す。AUTOボタンをも う一度3 秒 押し続けると、HUMIDITY(1) の ディスプ レ イの 点 滅 が消え、再び測定した室内湿度が表示されます。自動運転モ ードがスイッチオンされている場合には以下の点にご注意くだ さ い ：デ ィ ス プ レ イ の AUTO表示はずっと点滅したままです！JP 335 WIFI／ホットス ポット

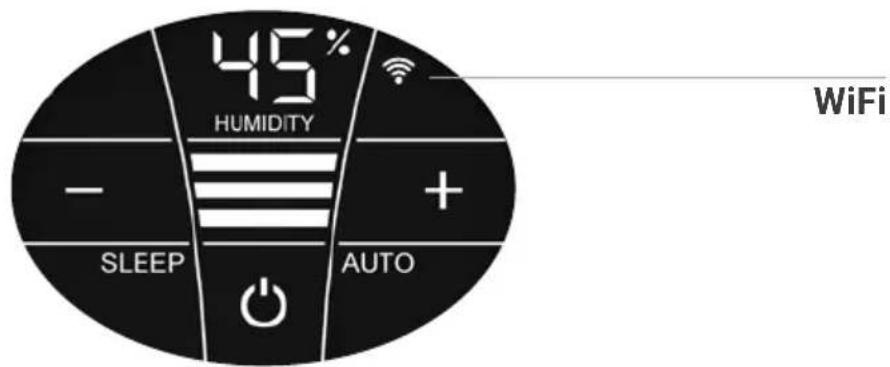

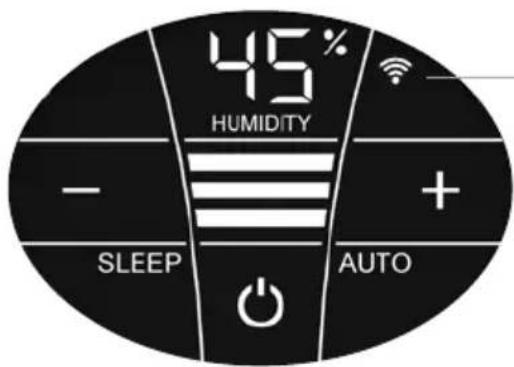

WiFiシンボルに 軽く触 れて、WiFi接続をスイッチオン・オフま たはアクティブ化／非アクティブ化し ま す。 WiFi接続が スイッ チ ONま た は アク ティブ 化 さ れ ま す。 インターネット の Ventaのサーバーに WiFi接 続されました。 ローカ ルネットワー クと WiFi接 続されました。 WiFi接続が切れたかまたはWiFi接 続 待 機 中 で す。 点灯 WiFi接続がOFFか、非アクティブです。

WiFiモジュールは何のデータも送信・受信せず、どのネット ワークや機器とも接続されていません。

Venta機器はホットス ポット・モードに あ り 、ネ ッ ト ワ ー ク 構 築 または設定の準備ができています。

WiFiマークの扇形の 4つの帯や点が下から上へと順番に

ホットス ポット・モード は 機 器 の 操 作 中 WiFiマークに 触 れて3 秒間押し続けることにより、いつでもアクティブ化することが可

WiFiJP3361. Venta機 器 のホットス ポット・モード をアクティブ化 するそ れ に は 、機 器 の デ ィス プ レ イ で WiFiマークの扇形の帯や点が下から上へと順番に点灯するのを確認してください。

最初の運転開始時には、このモードは自動的にアクティブ化されます。

WiFiマー クに 触 れて 3 秒 間 押し 続 けることで、ホットス ポット・モードは い つ で もアク ティブ 化 で き ま す。

2. スマートフォン ま た はタブレットの WiF iをアクティブ化する

お 手 元 の スマートフォン ま た はタ ブ レットが ご 自 宅 の WiFiネットワー クと 接 続 して い る こ とを 確 認してく だ さ い 。 3. VENTAアプリをダウンロード またはインストールして開く Ventaの無 料アプリを使うと、Venta機器 を 簡 単 に リ モ ー ト 操 作 し 、機 器 の 拡 張 機 能 を 利 用して 制 御 することが で き ま す。4. VENTAアプリを通じてWiFiを設定するお客様のスマートフォンまたはタブレットに表示される指示に従ってください。

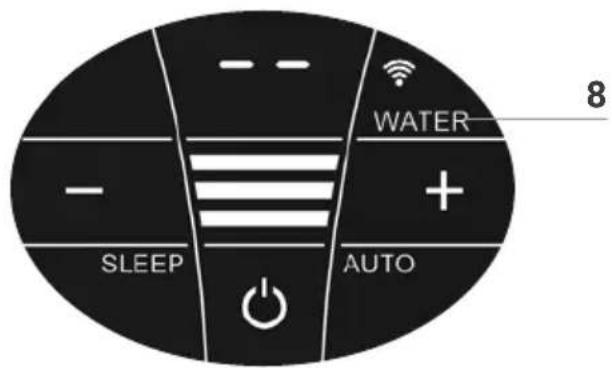

WiFiの設定の際に問題が生じた場合には、「WiFiが 接 続 で き な い 場 合 に は 」の 項目をお読みください。その 他 詳しい 情報は以下をご覧ください： www.venta-air.com/Service/Venta-Home-App/ WiFi コンフィギュレ ー ションと VENTAア プリJP 337 注意！どの措置を取る場 合にも、当機 器がスイッチオフされていて、電源プラグがコンセントから抜 か れていることを確 認してください。表示 措置8 WATER 機器上部を取り外します。機器下部に水道水を最大水量ラインまで充填します。機器上部を機器下部にセットし、運転を再開します。 機器下部の水が少なくなり過ぎると機器は自動的にスイッチオフ し 、デ ィ ス プ レ イ に WATER表 示 が 出 ま す 。デ ィ ス プ レ イ で HUMIDITY(1)の線が2本 点 滅 し 、室 内 の 湿 度 が 表 示 さ れ なく な り ま す。

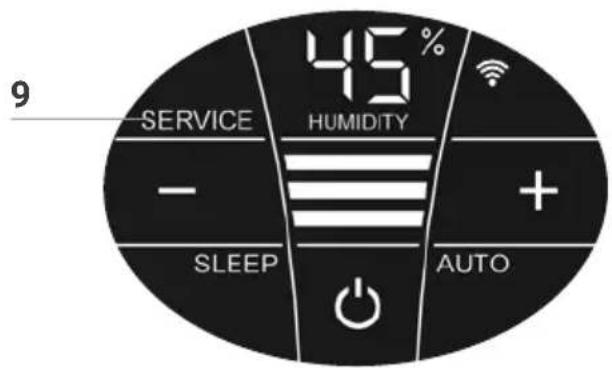

室内の空気を持続して加湿し清浄するには、少なくなり過ぎる前に水を再充填することを推奨します。 9 SERVICE 機器上部を取り外します。機器下部に入っている水を捨てて空にします。 機器下部とローラーディスクを水で洗浄します。機 器下部に水道水を最 大 水 量 ラ イ ン ま で 充 填 し 、そ れ か ら Ventaハ イ ジ ェ ン 液 を 添 加 し ま す（ 量 はボトル裏側の目盛りを参照）。機器をまた元通り組み立てます。ディス プレ イの SERVICE(9)の表示に触れ、3秒間押し続けると表示が消えま

支障のない運転を持続して行えるよう、SERVICE表示が14日間おきに 表 示さ れ 、メンテ ナンス 措 置を実 行するようリマインドします。

このお手入れの措置はSERVICEの 表 示 が 出 な く て も 、い つ で も 必 要 に 応 じ 行 う こ と が で き ま す。お 手 入 れ が 済 ん だ ら 最 後 に SERVICE(9) の表示に触れ、3秒 間 押し 続 け てください。すると次のリマインドがまた 14日後にSERVICE表 示 に より出 さ れ ま す。 水容器やローラーディスクについた残留物（白色、黄緑色、茶色等の沈殿物または変色したもの）はどれも機 器 の機 能に影響を与えることはありません。半年ごとの清掃に は、Ventaクリーナーを使うことを推奨します。Ventaクリーナーについている取扱説明 書 をよくお 読 みくだ さ い 。

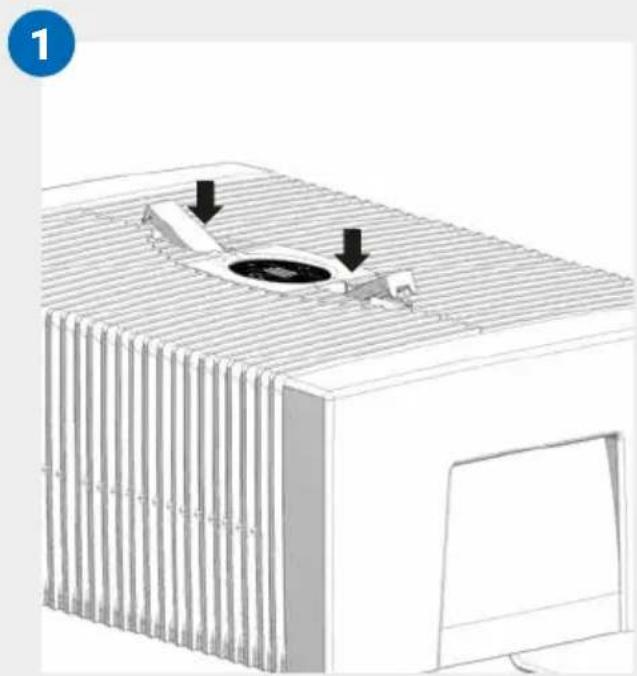

注意！どの措置を取る場 合にも、当機器がスイッチオフされていて、電源プラ グがコンセントから抜 か れていることを確 認してくださ い。 01 機器上部を下部から取り外します。ロックボタンを押すと、その先端が飛び出

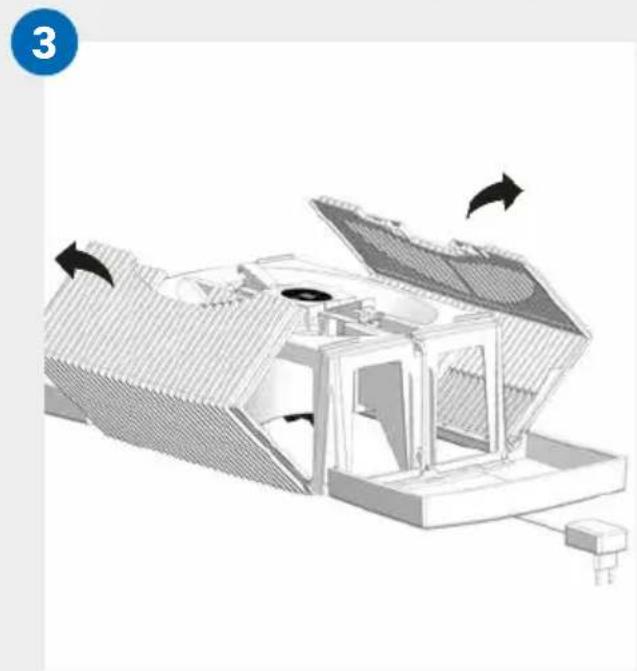

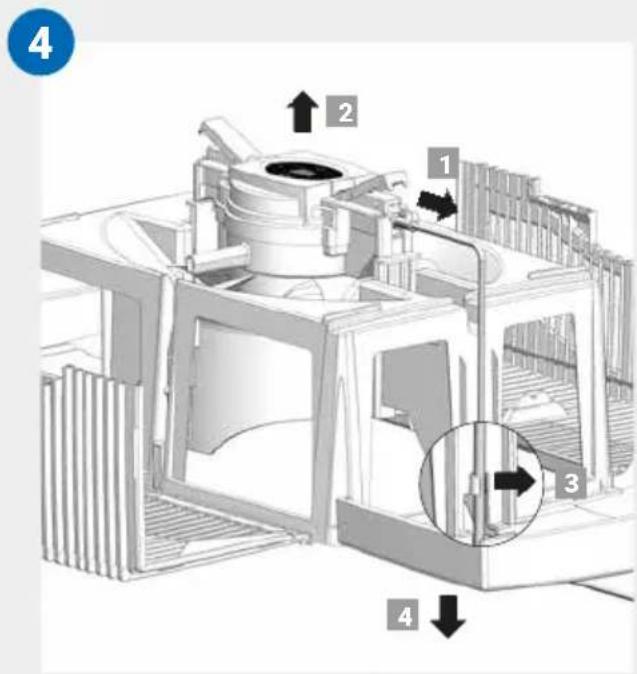

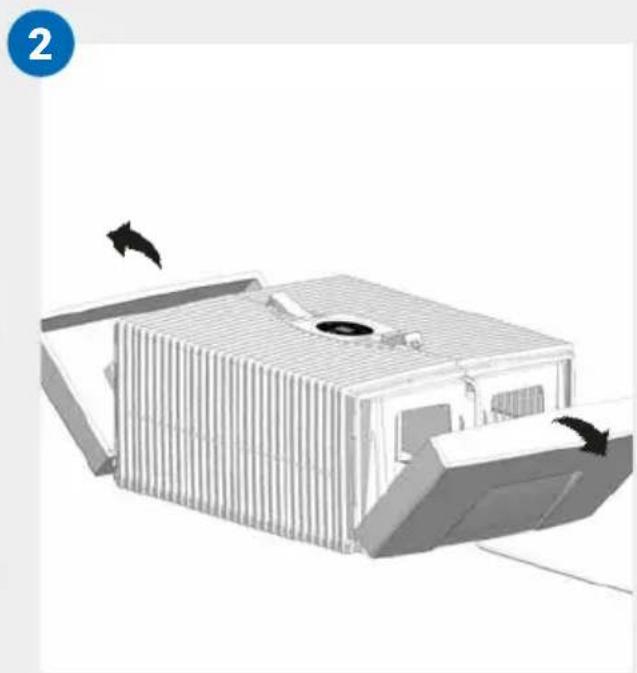

02 サイドパーツ を 外 側 に 倒しま す。 03 格 子 状 の サイド ウィン グ を 外 側 に 倒 し ま す。 04 駆動ユニットから電源ケーブルのプラグを引き出します

駆 動 ユ ニット を 上 に持ち上げて取り出します

電 源 ケ ーブ ル ・プ ラ グ の ケ ーブ ル を ホ ル ダ ー か ら

機器上部の開口部を通じて下へ引き出します。

駆 動 ユニットと電 源 ケーブル・プラグ は 決して 解 体したり、水に 浸け た り、液体と接触させたりしないでください。 ∙ ファンブレードや駆動部の付いている駆動ユニットは乾いた布でしか 清掃しないでください。 ∙ 解 体した 機 器 上 部 は 流 水 で 清 掃 で き ま す。 ∙ 解体した機器上部は、必ず完全に乾燥させてから組み立ててくださ

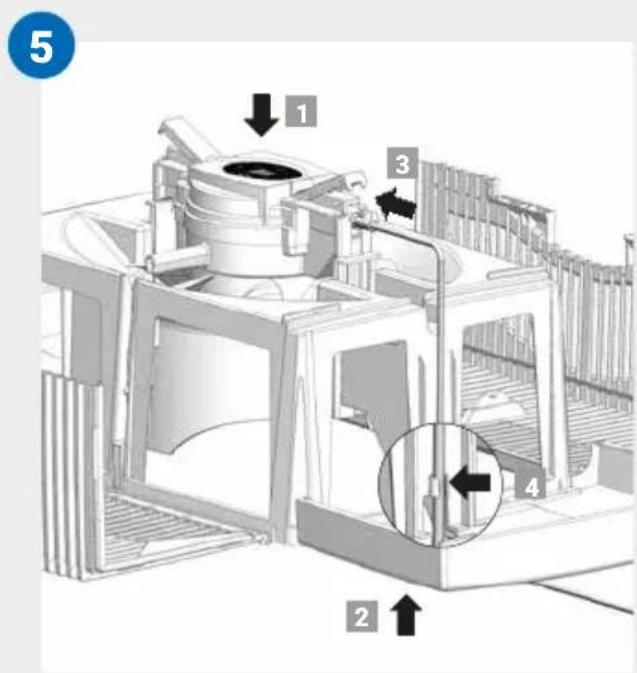

05 駆動ユニットを正しい向きで機器上部に取り付けます。

電 源 ケ ー ブ ル ・プ ラ グを機器上部の開口部から通して上に引き出し、

駆動ユニットにカチッとい うま で し っか り差し 込 み ま す。

ケ ーブ ル を ホ ル ダ ー に し っ か り 挟 ん で 固 定 し

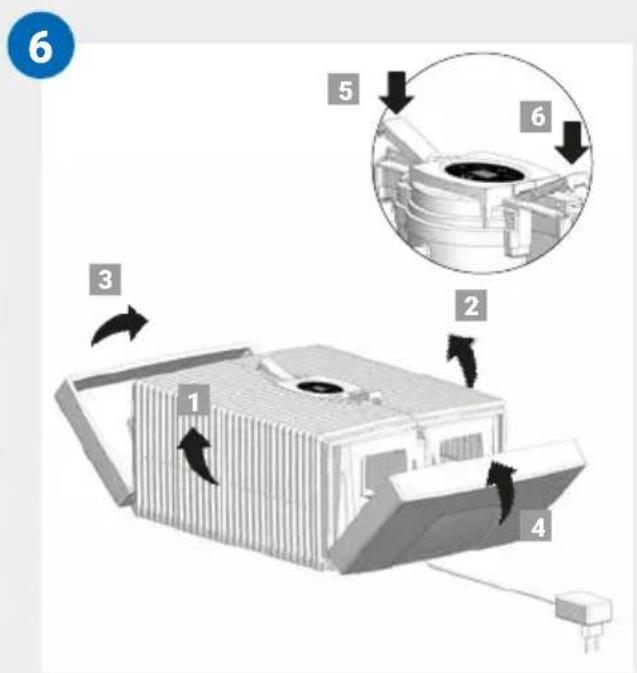

06 ロックボタンの先 端は飛び出たままであることが大切です。格子状のサイド

を 持 ち 上 げ 、最 後 に サ イド パ ー ツ

組 み 立 て ま す。ロ ッ ク ボ タ ン の 先 端

を 押 し 、機 器 上 部 を し っ か り 閉 じ ま

!モデル AH510 / AH515 AH530 / AH535 AH550 / AH555 適用床面積* ≤ 35 m² ≤ 45 m² ≤ 60 m² タッチ ディスプレ イ 標準装備 アプリ制御 標準でWiFi カラー ホ ワ イト／ブ ラッ ク パワーレベル 3+自動 騒音（レベル1～3） 24/34/44 dB(A) 24/34/44 dB(A) 24/35/45 dB(A) 消費電力（レベル1～3） 3/5/8 Watt 電圧 100～240 V、50 / 60 Hz 水容量（最大） 5リットル 7リットル 10リットル 寸法（縦x横x高さ） 26×28×31 cm 30×30×33 cm 45×30×33 cm 重量 約3kg 約3.5kg 約5.2kg 無線LAN周波数帯 2.4GHz 無線LAN送信電力 最大20dBm *室内高さを最高2.5mとした 場 合 仕様は変更する場合があります

付属品は電話または以下のサイトでご注文ください：www.venta-air.com

お客 様のデータは Venta-Luftwäscher GmbHが守秘義務を徹底して取り扱います。デ ータ保護に関するさらに詳しい情 報は、www.venta-air.comで 当 社 のプ ライバ シーポ リシーをご 覧ください。

Venta-Luftwäscher GmbHでは、高品質の当製品は適切に使用すればお買い上げの 日から2年間、故障なく操作することを保 証します。それでもなんらかの製品の材質ま たは製造上の欠陥が生じてきた場合には、Ventaのサービスチームかお買い上げの販 売店にご連絡ください。Ventaの一般保証条件が適用されます：www.venta-air.com リ サイクリン グと 廃 棄

梱包材は再生可能です。梱包材は 環境に配慮した方法で処分し、再生資 源回 収 へ 回してくだ さ い 。 「バツのついたゴミ箱｣のマークは、電気電子機器が一般廃棄物とは分別し て処分しなければならないことを示しています（WEEE リ サ イ ク ル ロ ゴ ) 。こ の マークの付いた機器には環境を損なう、危険物質が含まれていることがあり ます。こうした製品は、電気電子機器をリサイクル回収している場所へ持って 行って処分することが 義務付けられており、一般家庭ゴミと一緒に破棄することは禁じ ら れて い ま す。そ れを 遵 守 す ることにより、資 源 と 環 境 を 保 護 する ことに 繋 が りま す。詳 しくは、お近くの自治体、官庁にお問い合わせください。 お子様がプラスチックの袋や梱包材と遊ばないよう、くれぐれも気をつけてください。 損傷や窒 息の危険 があります。プラスチックの袋や梱 包材は安 全な場所で 保管する か、環境に適した方法で処分してください。JP342

どの措置を取る場合にも、当機器がスイッチオフされていて、電源プラグがコン セントから抜かれていることを確認してください。

E1が表示されるが？ 機器上部のロックボタンが正しく締まっていないため、機器が自動的にスイッチオフさ

飛び出ている先端を押して、ロックボタンをしっかり閉じてください。機器を電源

で一度スイッチオフし、それからまたオンしてください。 …ディスプレ イに E2が表示されるが？ モーターが過負荷したため（例えば異物が入り込んだからなど）機器が自動的に停止し

措置：機器上部を取り外します。機器下部のローラーディスクと機器上部のファン ブレードが何の支障もなく動くかどうかチェックしてください。それからもう一度 機器のスイッチを入れてください。 …ディスプレイを押す際に背景に「白い部分」が見えるが？ 乾燥した部屋では、静電気が発生しディスプレイ背景に白い部分が見えることがあり ますが、これは機器の操作上も機能上も一切影響を与えるものではなく、支障はあり

…ディスプレイに機器のオン／オフのための電源スイッチ

電 源 プラグがコンセントにしっかり接 続されているか、確 認してください。 …電源プラグがコンセントにしっかり接続されているのに、ディスプレイに機器のオ ン／オフのための電源スイッチ が表示されないが？

電源ケーブル・プラグが駆動ユニットにしっかり差し込まれているか、確認してく

措 置 ：機器上部を取り外します。正しく取り付けられているかチェックします （機器上部の清掃の説明を参照）。それからもう一度機器のスイッチを入れてく

…機器下部に水があるのに、ディスプレイにWATERと表示されるが？ 機器下部に水が十分充填されているか、そして／または機器上部が機器下部の上に正 しく取り付けられているか、確認してください。

措置：機器上部を取り外します。機器下部に水道水を最大水量ラインまで充填し ま す。機 器 上 部 を 機 器 下 部 の 上 に 正しく取り 付 け ま す。 その際、電源ケーブル・プラグが機器上部と下部の間に挟まらないように気を付けてく ださい。それからもう一度機器のスイッチを入れてください。JP 343 …WiFiが接続できないが？ 以 下 の ことを 確 認してく ださ い ：

• 2.4-GHzまたは2.4 / 5GHz周 波 数 帯（ ミ ッ ク ス ）を 利 用 し て い る こ と 。当 WiFi/ワイ ファイモジュール は 5 GHzには 対 応してい ません｡

• お客様のルーターが802.11b/g/nに 対 応していること。

• お 客 様 のスマートフォン ま た はタ ブ レ ットに iOS では バージョンが 13.0 以 上もしくは ア ンドロ イド で は バージョン 8.0以 上 が インストールさ れていること。

必 要 に 応 じ お 手 元 の スマートフォン ま た はタ ブ レット の OSを アップ デ ート し てく だ
