使用説明書 M601DB EDIFIER

1. 説明書をよく読み、いつでも読めるように適切に保管してください。
2. メーカーが指定した付属品/アクセサリーを使用してください。
3. 本機を正しく接続するため、接続図の説明に従ってください。
4. 本機は0-35℃ (32-95°F) の環境で使用することをおすすめします。
5. 火災、感電のおそれを少なくするため、雨天下を含め湿気の多い場所には本機を置かないでください。
6. 水滴/液滴がかからないようにしください。
7. 熱源 (ヒーター、ストーブなど) の近くに置かないでください。
8. 瓶など液体の入った物を本器の上に置かないでください。火のついたロウソクなどの物を本器に置かないでください。
9. 換気用の開口部をふさがないでください。換気用の開口/穴に物を入れないでください。火災、感電の原因になります。
10. 本機は通気の良い場所に置き、天面、側面は5cm空けてください。
11. プラグはジャックにしっかり差し込んでください。接続前、ジャックが塞がれていないか、また、プラグがジャックに適合し、正しい向きか確認してください。
12. 付属のアクセサリー、パーツは、飲み込むことがないように小さいお子さんが触れないところに置いてください。
13. ハウジングは分解しないでください。感電などのおそれがあります。

本機が動作しない、落下等による破損、水や雨に晒す等した場合は、直ちに使用を中止し修理に出してください。

1. 本器を乾いた布で拭く前に必ず電源を切り、電源プラグを外してください。

2. 本器の表面を拭く強い酸、アルカリ、ガソリン、アルコールなどの溶剤は使用しないでください。 掃除には中性洗剤か水を使用してください。

音楽の音量に注意してください。聴覚を損なうことがあります。音量は安全な範囲に保ってください。

この記号は、法令や規制に従い、本機を廃棄またはリサイクルすることを示します。

使用するのはメーカー指定か、本製品付属のカート、スタンド、三脚、ブラケット、またはテーブルのみです。カート使用時、カートを本製品とともに移動する時は転倒しないよう注意してください。

安全上の重要事項

電源警告:

1. 使いやすいように本器をコンセントの近くに置いてください。
2. 使用前、動作電圧が使用場所と同じ電源であることを確認します。正しい動作電圧は本器に記載してあります。
3. 安全のため、落雷の恐れのあるとき、または長期間使用しないときは本機の電源コードを外してください。
4. 通常の環境でも本体が熱くなることがあります。通気を良くし、使用場所に注意してください。
5. 本機ハウジング、底面、安全警告ラベル。

この記号は、人に電気ショックを与える可能性のある、高電圧部分が本機の内部にあることをユーザーに知らせるものです。

この記号は、本器を分解しないように警告するものです。内部にユーザーが交換できるパーツはありません。修理は指定サービスセンターに依頼してください。

この記号は屋内専用であることを示します。

この記号は、本機がクラスⅡ、二重絶縁電気機器で、アースの必要のないことを示します。

「主電源」プラグは切断装置として使用します。切断装置はすぐに使用できる状態にしておきます。

ワイヤレス製品の場合:

1. ワイヤレス製品は短波を出し、他の電子機器、医療機器などに干渉することがあります。
2. 使用できない時は製品の電源を切ってください。製品は医療施設、飛行機、ガソリンスタンド、自動ゲート近く、自動火災報知機、他の自動化装置などで使用しないでください。
3. 製品はペースメーカーの20cm以内で使用しないでください。無線電波はペースメーカーなどの医療機器の通常動作に影響を与えることがあります。

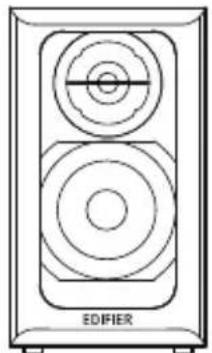

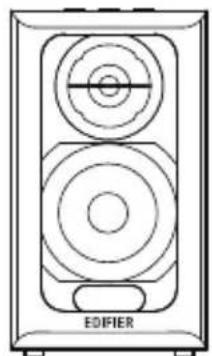

同梱品

サブウーファー アクティブスピーカー リモコン

① ② ③ ④ ⑤ (「⑬」ポイントと同じ操作)

1. ペアリングボタン (サブウーファーをアクティブスピーカーとペアリング)

アクティブスピーカーは工場出荷時にサブウーファーとペアリングされています。両方のアクティブスピーカーとサブウーファーの電源ガオンになったときに、無線接続は自動的に再開すると想定されており、その場合、赤色インジケーターが点灯します。

ワイヤレス接続が再開できない場合は、以下の手順に従って再度ペアリングを行ってください。

・サブウーファーの電源をオンにすると、ステータスインジケーターがゆっくりと点滅しますが、これはアクティブな無線接続がないことを意味します;

・サブウーファーの背面パネル上の「Pair」ボタンを押すとペアリングモードになります。ステータスインジケーターがすばやく点滅します;

・アクティブスピーカーの背面パネル上の「Pair」ボタンを押すとペアリングモードになります;

- ステータスインジケーターが常時点灯するまで待ちます。これでペアリングは完了し、無線接続が確立しています。

1. 状態インジケーター 3. 電源スイッチ 4. 電源ケーブル 5. 低音調整

各部の名称と主な機能

1. 電源ケーブル
2. 電源スイッチ
3. AUX入力
4. ライン入力
5. 光入力
6. 同軸入力
7. 状態インジケーター

8. ペアリングボタン (サブウーファーをアクティブスピーカーと ペアリング)
   14.パッシブスピーカーに接続

9. ボリュームダウンボタン

押す: ボリュームダウン

Bluetoothを切断するには、約3秒押し下げたままにします(Bluetoothモード)

1. 電源オン/オフ / モードスイッチ / モードインジケーター

押す: モードスイッチ

Bluetooth: 青色の光が点滅します

AUX: 緑色の光が1回点滅します

ライン: 緑色の光が2回点滅します

光: 赤色の光が1回点滅します

同軸: 赤色の光が2回点滅します

長押し: 電源オン/オフ

1. ボリュームアップボタン

押す: ボリュームアップ

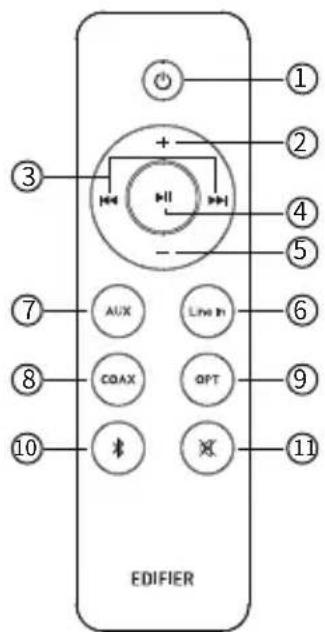

リモコン

EDIFIER ① ② ③ ④ ⑤ ⑦ AUX Live In ⑥ ⑧ COAX OPT ⑨ ⑩ × × ⑪

1. 電源オン/オフ
2. ボリュームアップ
3. 前の曲/次の曲 (Bluetoothモード)
4. 再生/一時停止 (Bluetoothモード)
5. ボリュームダウン

6. ラインモード

7. AUXモード

8. 同軸モード
9. 光モード
10. Bluetooth モード
    押す: Bluetoothモード
    長押し: Bluetoothの接続解除 (Bluetoothモード)
11. ミュート/ミュートオフ

バッテリーの取付け：

図を参照して、バッテリーボックスを開け、CR 2032 バッテリーをセットし、ボックスを閉じてください。

1. バッテリーを飲み込まないでください。化学熱傷の危険があります。
2. 製品はウエハバッテリーを使用しています。このバッテリーを飲み込むことは傷害、死亡の原因になります。新しい/古いバッテリーは子供の手の届かない所に置いてください。
3. バッテリーカバーがないか閉じていない場合、製品を使用しないでください。リモコンは子供の手が届かないようにしてください。
4. バッテリーを飲み込んだ場合はすぐ治療を受けてください。

ご注意

1. リモコンは高温、高湿の所に置かないでください。
2. バッテリーは充電しないでください。
3. 長期間使用しない時はバッテリーを外してください。バッテリー漏れを防ぐためです。
4. バッテリーは、直射日光、炎など高熱になる所に晒さないでください。
5. バッテリーは正しく交換されないと爆発のおそれがあります。交換は同等のタイプで行います。

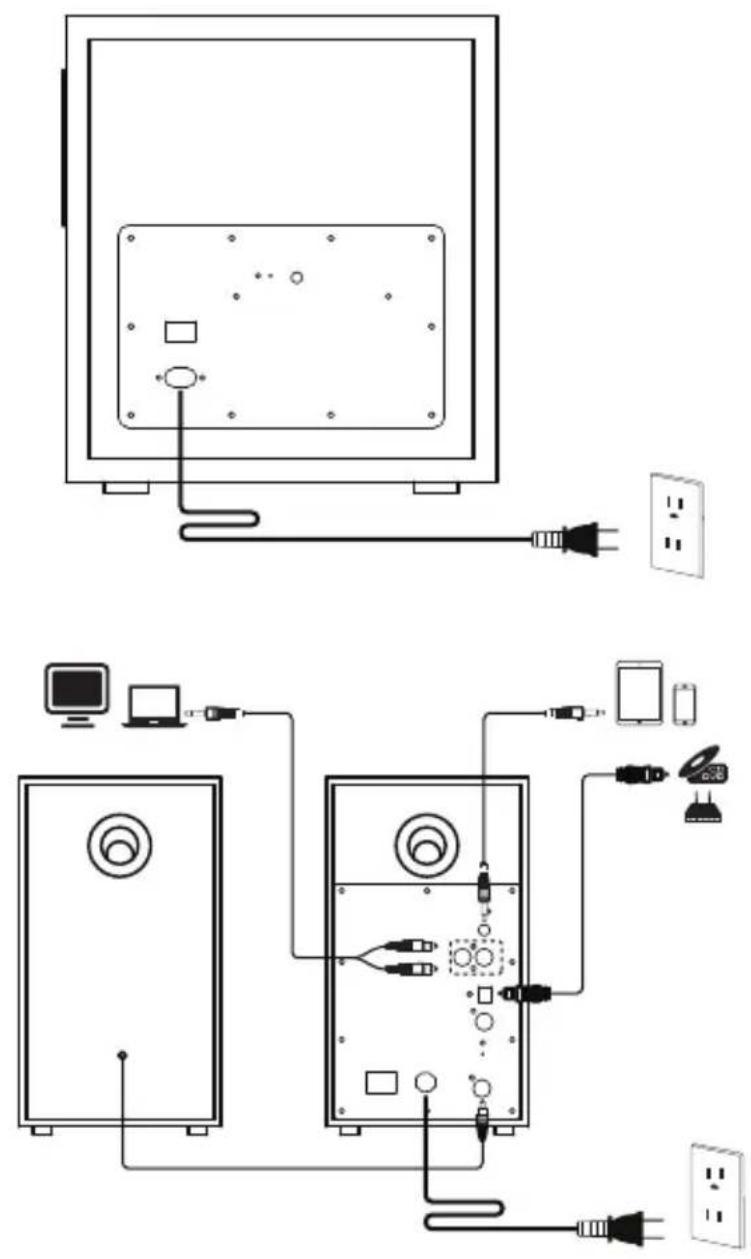

接続図

• アクティブスピーカーの「山」ボタンを押すか、リモコンの「AUX」または「Line In」ボタンを押すと、AUXまたはラインモードに切り替わります (緑色のインジケーターが点滅してから、常時点灯になります)；
  ・オーディオソース (携帯電話、タブレットなど) を、オーディオケーブルを使い、アクティブスピーカーの背面パネルにある「AUX」または「Line In」入力ポート (カラーマッチングに注目) に接続；
  ・接続したデバイスで音楽を再生し、設定を希望のレベルに調整します。

2. 光モード

• アクティブスピーカーの「心」ボタンを押すか、リモコンの「OPT」ボタンを押すと、光接続モードに切り替わります (赤色のインジケーターが1回点滅してから常時点灯します);
• 光角型ケーブルを使い、オーディオソース（DVD、セットトップボックスなど）をアクティブスピーカーの背面パネルにある「OPT」入力ポートに接続；
  ・接続したデバイスで音楽を再生し、設定を希望のレベルに調整します。

3. 同軸モード

• アクティブスピーカーの「山」ボタンを押すか、リモコンの「COAX」ボタンを押すと、同軸接続モードに切り替わります (赤色のインジケーターが2回点滅してから、常時点灯します)；
• 同軸ケーブル（同軸ケーブルは含まれていません）を使い、アクティブスピーカーの背面パネルにある「COAX」入力ポートにオーディオソースを接続；
  ・接続したデバイスで音楽を再生し、設定を希望のレベルに調整します。

オーディオ入力

4. Bluetoothモード

• 初回電源投入時の初期設定はBluetooth入力です; またアクティブスピーカーの「山区」ボタンを押すか、リモコンの「※」ボタンを押すと、Bluetoothモードに切り替わります (青色のインジケーターがすばやく点滅します);
• 接続機器でBluetoothを検索し、検出された「EDIFIER M601DB」に接続します、ペアリングに成功すると、青色のインジケーターが点灯します；
  ・接続したデバイスで音楽を再生し、設定を希望のレベルに調整します。
• Bluetoothを接続解除するには、アクティブスピーカーの「⊖」ボタンを約3秒間押し下げたままにするか、リモコンの「※」ボタンを押し下げたままにします。

ご注意

• 本製品の Bluetooth機能をフルに活用するため、ユーザーのモバイルデバイスがA2DP（Advanced Audio Distribution Profile、拡張オーディオ送信プロファイル）、AVRCP（Audio Video Remote Control Profile、オーディオ/ビデオリモートコントロールプロファイル)プロファイルをサポートするか確認してください。
• Bluetoothの接続や互換性は、ソースデバイスによって異なり、ソースデバイスのソフトウェアバージョンによって異なります。
  ・光、同軸モードでは標準PCMオーディオ信号(44.1/48KHz)のみ有効です。

製品仕様

合計ワット数(ピーク): 220W

合計ワット数 (RMS) : 110W (R/L : 20W+20W SW : 70W)

再生周波数带域：R/L：140Hz-20KHz

SW : 50Hz-170Hz

オーディオ入力：ライン入力、AUX、光、同軸、Bluetooth

EUための宣言

周波数带域：2.402GHz～2.480GHz

RF出力：≤20 dBm (EIRP)

使用制限はありません。

音が出ない

• スピーカーがオンにしていますか。
• 音量調節またはリモコンで音量を上げてみてください。
• 接続したケーブルに異常はありませんか、入力に合ったスイッチを選択しているか確認します。
• 音源から信号が出力されているか確認します。

Bluetoothで接続できない

• スピーカーが Bluetooth入力にセットされているか確認してください。他のオーディオ入力モードにあるとBluetoothは接続しません。Bluetoothデバイスから切断するには、Bluetoothモードで「」ボタンを長押しし、もう一度やり直します。
• 有効なBluetooth転送範囲は10メートルです。この範囲で操作を行ってください。
• 別のBluetoothデバイスで接続してみます。

M601DBの電源が入らない

- 電源ケーブルはコンセントに差し込まれていますか、パワースイッチはONですか。

スピーカーからノイズ

- EDIFIER スピーカーは、オーディオデバイスのバックグラウンドノイズが大きすぎる時、ノイズを少し発生します。オーディオケーブルを外し、ボリュームを上げてください。スピーカーから1メートル離れて音が聞こえない場合、本製品には問題ありません。

EDIFIERについて詳しくはwww.edifier.comをご覧ください

EDIFIERの保証については、www.edifier.comの関連ページを参照し、保証条件 (Warranty Terms) というセクションをご覧ください。
