BEDIENUNGSANLEITUNG M601DB EDIFIER

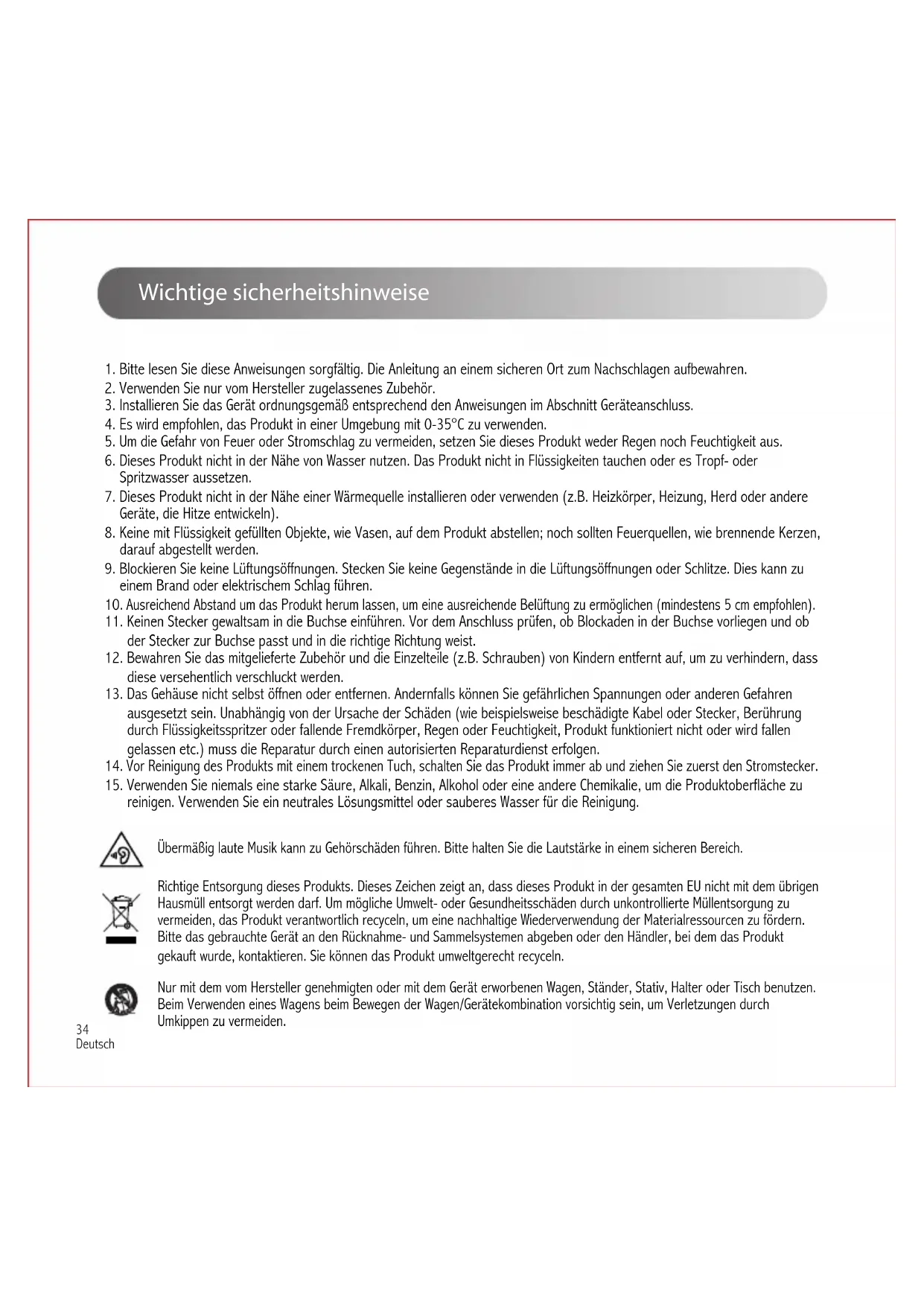

Wichtige sicherheitshinweise

1. Bitte lesen Sie diese Anweisungen sorgfältig. Die Anleitung an einem sicheren Ort zum Nachschlagen aufbewahren.
2. Verwenden Sie nur vom Hersteller zugelassenes Zubehör.
3. Installieren Sie das Gerät ordnungsgemäß entsprechend den Anweisungen im Abschnitt Geräteanschluss.
4. Es wird empfohlen, das Produkt in einer Umgebung mit 0-35°C zu verwenden.
5. Um die Gefahr von Feuer oder Stromschlag zu vermeiden, setzen Sie dieses Produkt weder Regen noch Feuchtigkeit aus.
6. Dieses Produkt nicht in der Nähe von Wasser nutzen. Das Produkt nicht in Flüssigkeiten tauchen oder es Tropf- oder Spritzwasser aussetzen.
7. Dieses Produkt nicht in der Nähe einer Wärmequelle installieren oder verwenden (z.B. Heizkörper, Heizung, Herd oder andere Geräte, die Hitze entwickeln).
8. Keine mit Flüssigkeit gefüllten Objekte, wie Vasen, auf dem Produkt abstellen; noch sollten Feuerquellen, wie brennende Kerzen, darauf abgestellt werden.
9. Blockieren Sie keine Lüftungsöffnungen. Stecken Sie keine Gegenstände in die Lüftungsöffnungen oder Schlitze. Dies kann zu einem Brand oder elektrischem Schlag führen.
10. Ausreichend Abstand um das Produkt herum lassen, um eine ausreichende Belüftung zu ermöglichen (mindestens 5 cm empfohlen).
11. Keinen Stecker gewaltsam in die Buchse einführen. Vor dem Anschluss prüfen, ob Blockaden in der Buchse vorliegen und ob der Stecker zur Buchse passt und in die richtige Richtung weist.
12. Bewahren Sie das mitgelieferte Zubehör und die Einzelteile (z.B. Schrauben) von Kindern entfernt auf, um zu verhindern, dass diese versehentlich verschluckt werden.
13. Das Gehäuse nicht selbst öffnen oder entfernen. Andernfalls können Sie gefährlichen Spannungen oder anderen Gefahren ausgesetzt sein. Unabhängig von der Ursache der Schäden (wie beispielsweise beschädigte Kabel oder Stecker, Berührung durch Flüssigkeitsspritzer oder fallende Fremdkörper, Regen oder Feuchtigkeit, Produkt funktioniert nicht oder wird fallen gelassen etc.) muss die Reparatur durch einen autorisierten Reparaturdienst erfolgen.
14. Vor Reinigung des Produkts mit einem trockenen Tuch, schalten Sie das Produkt immer ab und ziehen Sie zuerst den Stromstecker.
15. Verwenden Sie niemals eine starke Säure, Alkali, Benzin, Alkohol oder eine andere Chemikalie, um die Produktoberfläche zu reinigen. Verwenden Sie ein neutrales Lösungsmittel oder sauberes Wasser für die Reinigung.

Übermäßig laute Musik kann zu Gehörschäden führen. Bitte halten Sie die Lautstärke in einem sicheren Bereich.

Richtige Entsorgung dieses Produkts. Dieses Zeichen zeigt an, dass dieses Produkt in der gesamten EU nicht mit dem übrigen Hausmüll entsorgt werden darf. Um mögliche Umwelt- oder Gesundheitsschäden durch unkontrollierte Müllentsorgung zu vermeiden, das Produkt verantwortlich recyceln, um eine nachhaltige Wiederverwendung der Materialressourcen zu fördern. Bitte das gebrauchte Gerät an den Rücknahme- und Sammelsystemen abgeben oder den Händler, bei dem das Produkt gekauft wurde, kontaktieren. Sie können das Produkt umweltgerecht recyceln.

Nur mit dem vom Hersteller genehmigten oder mit dem Gerät erworbenen Wagen, Ständer, Stativ, Halter oder Tisch benutzen. Beim Verwenden eines Wagens beim Bewegen der Wagen/Gerätekombination vorsichtig sein, um Verletzungen durch Umkippen zu vermeiden.

Wichtige sicherheitshinweise

Stromwarnung:

1. Platzieren Sie das Produkt zum einfachen Einsatz in der Nähe der Steckdose.
2. Vor dem Gebrauch sicherstellen, dass die Betriebsspannung mit der lokalen Stromversorgung übereinstimmt. Die korrekte Betriebsspannung ist dem Produktschild zu entnehmen.
3. Das Produkt aus Sicherheitsgründen während eines Gewitters oder bei Nichtverwendung über einen längeren Zeitraum aus der Steckdose ziehen.
4. Unter normalen Bedingungen kann sich das Netzteil erhitzen. Bitte sorgen Sie für eine ausreichende Umgebungsbelüftung und lassen Sie Vorsicht walten.
5. Sicherheits-Warnhinweise auf dem Gehäuse oder an der Unterseite des Produkts oder am Netzteil.

Dieses Symbol macht den Benutzer auf die Präsenz gefährlicher Spannung im Gehäuse des Produkts aufmerksam, die stark genug sein kann, um ein Stromschlag-Risiko für Personen darzustellen.

Dieses Symbol warnt den Benutzer, das Gehäuse des Produkts nicht zu zerlegen und weist darauf hin, dass es im Inneren keine durch den Benutzer austauschbare Teile gibt. Bringen Sie das Produkt zur Reparatur zu einem autorisierten Kundendienst-Zentrum.

Dieses Symbol weist darauf hin, dass das Produkt nur für den Innenbereich geeignet ist.

Dieses Symbol weist darauf hin, dass es sich um ein Produkt der KLASSE II handelt bzw. um ein doppelt isoliertes elektrisches Gerät, das keine Erdung erfordert.

Bei längerer Nichtbenutzung Netzstecker ziehen.

Das drahtlose Produkt:

1. Das drahtlose Produkt kann Kurzwellen-Funkfrequenzen erzeugen und mit den normalen Gebrauch anderer elektronischer Geräten oder medizinischer Geräte stören.
2. Das Produkt ausschalten, wo es nicht zugelassen ist. Das Produkt nicht in medizinischen Einrichtungen, im Flugzeug, an Tankstellen, in der Nähe automatischer Tore, automatischer Brandmeldeanlagen oder anderer automatisierter Geräte verwenden.
3. Das Produkt nicht in einer Reichweite von 20 cm in der Nähe eines Herzschrittmachers verwenden. Die Funkwellen können den normalen Betrieb des Herzschrittmachers oder anderer medizinischer Geräte beeinträchtigen.

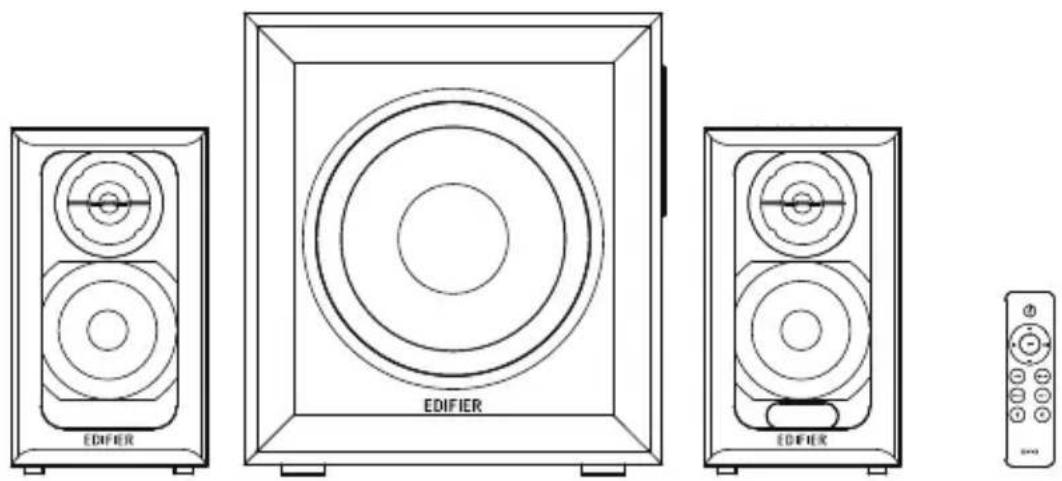

Verpackungsinhalt

Passiv-Lautsprecher Subwoofer Aktiv-Lautsprecher Fernbedienung

3,5-mm-RCA-Audiokabel

RCA-zu-RCA-Audiokabel

Optisches Kabel-Toslink

Stromkabel Bedienungsanleitung

Hinweis: Die Abbildungen dienen ausschließlich zur Veranschaulichung und können vom tatsächlichen Produkt abweichen.

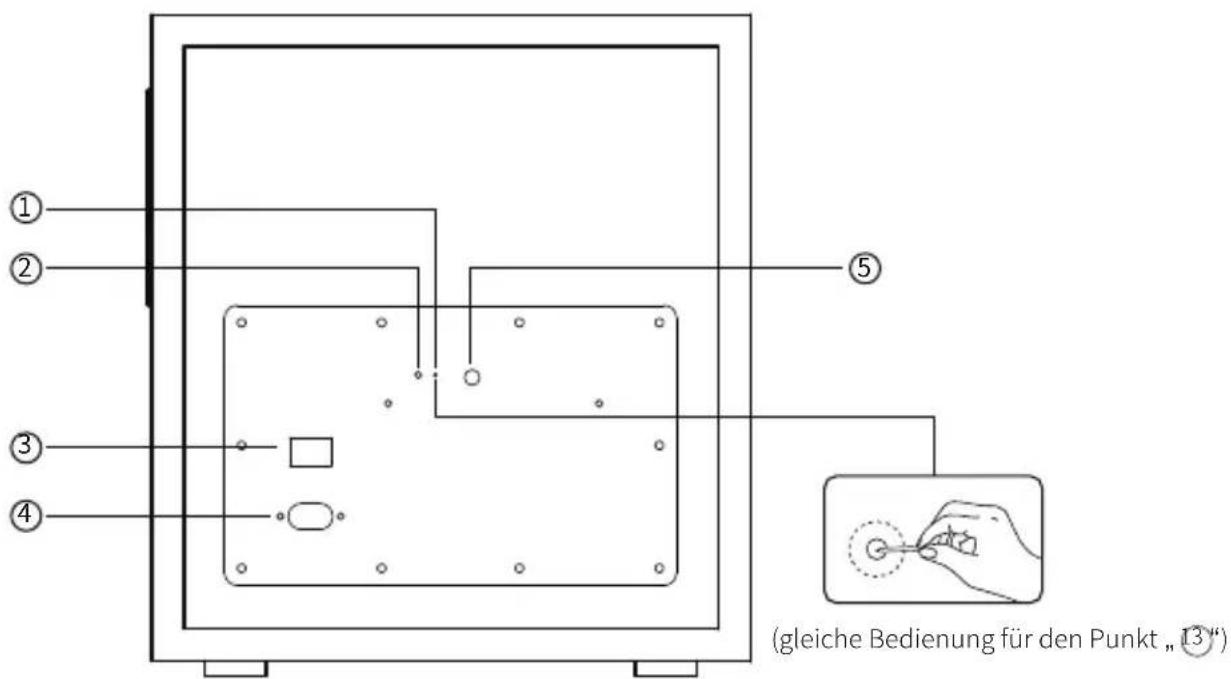

Illustrationen

① ② ③ ④ ⑤ (gleiche Bedienung für den Punkt „13“)

1. Pairing-Taste (Subwoofer-Pairing mit Aktivlautsprecher)

Der Aktivlautsprecher wurde vor dem Verlassen des Werks mit dem Subwoofer gepaart. Die drahtlose Verbindung sollte automatisch wiederhergestellt werden, wenn sowohl der Aktivlautsprecher als auch der Subwoofer eingeschaltet sind, und die rote Anzeige dauerleuchtet.

Wenn er nicht wieder verbunden wird, führen Sie zur erneuten Kopplung bitte unten stehende Schritte durch:

• Schalten Sie den Subwoofer ein, sollte die Statusanzeige langsam blinken, was bedeutet, dass keine aktive drahtlose Verbindung besteht;
• Drücken Sie die „Pair“ -Taste auf der Rückseite des Subwoofers, um ihn in den Paarung-Modus zu versetzen. Die Statusanzeige blinkt nun schnell;
• Drücken Sie die „Pair“ -Taste auf der Rückseite des Aktivlautsprechers, um ihn in den Paarung-Modus zu versetzen;

• Warten Sie, bis die Statusanzeige dauerleuchtet. Dann ist die Paarung abgeschlossen und die drahtlose Verbindung hergestellt.

• Statusanzeige

• Ein-/Ausschalter

• Stromkabel

• Bassregler

Illustrationen

1. Stromkabel
2. Ein-/Ausschalter
3. AUX-Eingang
4. Line-Eingang
5. Optischer-Eingang
6. Koaxialer-Eingang
7. Statusanzeige
8. Pairing-Taste (Subwoofer-Pairing mit Aktivlautsprecher)

9. Verbindung zum Passiv-Lautsprecher herstellen

10. Taste Lautstärke verringern

Drücken: Leiser stellen

Halten Sie die Taste ca. 3 Sekunden lang gedrückt, um die Bluetooth-Verbindung zu trennen (Bluetooth-Modus)

1. Ein-/ausschalten / Modusschalter / Modusanzeige

Drücken: Modusschalter

Bluetooth: Blaues Licht blinkt

AUX: grünes Licht blinkt einmal

Line-Eingang: grünes Licht blinkt zweimal

Optischer: rotes Licht blinkt einmal

Koaxialer: rotes Licht blinkt zweimal

Gedrückt halten: Ein-/ausschalten

1. Taste Lautstärke erhöhen

Drücken: Lauter stellen

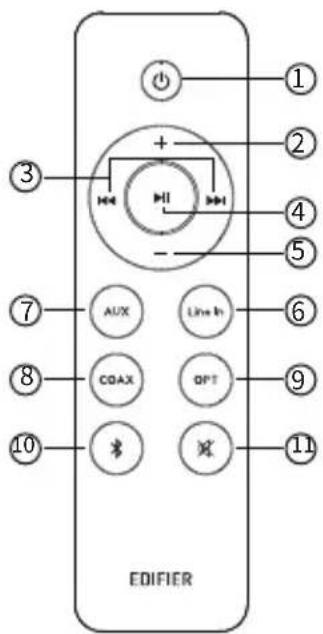

Fernbedienung

1. Ein-/ausschalten
2. Lauter stellen
3. Vorheriger Titel/Nächster Titel (Bluetooth-Modus)
4. Wiedergabe/Pause (Bluetooth-Modus)
5. Leiser stellen
6. Line-Eingang-Modus
7. AUX-Modus
8. Koaxialer-Modus
9. Optischer-Modus
10. Bluetooth-Modus
    Drücken: Bluetooth-Modus
    Gedrückt halten: Bluetooth-Anschluss zu trennen (Bluetooth-Modus)
11. Stummschalten/Stummschaltung aus

Batterieinstallation und -austausch: Batterieabdeckung in Pfeilrichtung drehen und abnehmen. Die CR2032-Batterie ordnungsgemäß in das Batteriefach einsetzen und die Batterieabdeckung wieder schließen.

1. Batterie nicht verschlucken; bei Verschlucken besteht Verätzungsgefahr.
2. Das Produkt wird inklusive einer Knopfbatterie geliefert. Das Verschlucken dieser Batterie kann zu Verletzungen oder zum Tod führen. Bewahren Sie die alte oder neue Batterie nicht in Reichweite von Kindern auf.
3. Die Inbetriebnahme des Geräts bei offener Batterieabdeckung ist zu unterlassen. Sorgen Sie zudem dafür, dass die Fernbedienung für Kinder unzugänglich aufbewahrt wird.
4. Bei versehentlichem Verschlucken suchen Sie bitte unverzüglich ärztliche Hilfe auf.

Hinweis:

1. Bewahren Sie die Fernbedienung nicht an heißen und feuchten Orten auf.
2. Laden Sie die Batterien nicht.
3. Entnehmen Sie die Batterien bei längerem Nichtgebrauch.
4. Die Batterie sollte keiner starken Hitze wie direkter Sonneneinstrahlung, Feuer oder Ähnlichem ausgesetzt sein.
5. Explosionsgefahr, wenn die Batterie falsch ersetzt wird. Ersetzen Sie die Batterie nur durch den gleichen oder ähnlichen Typ.

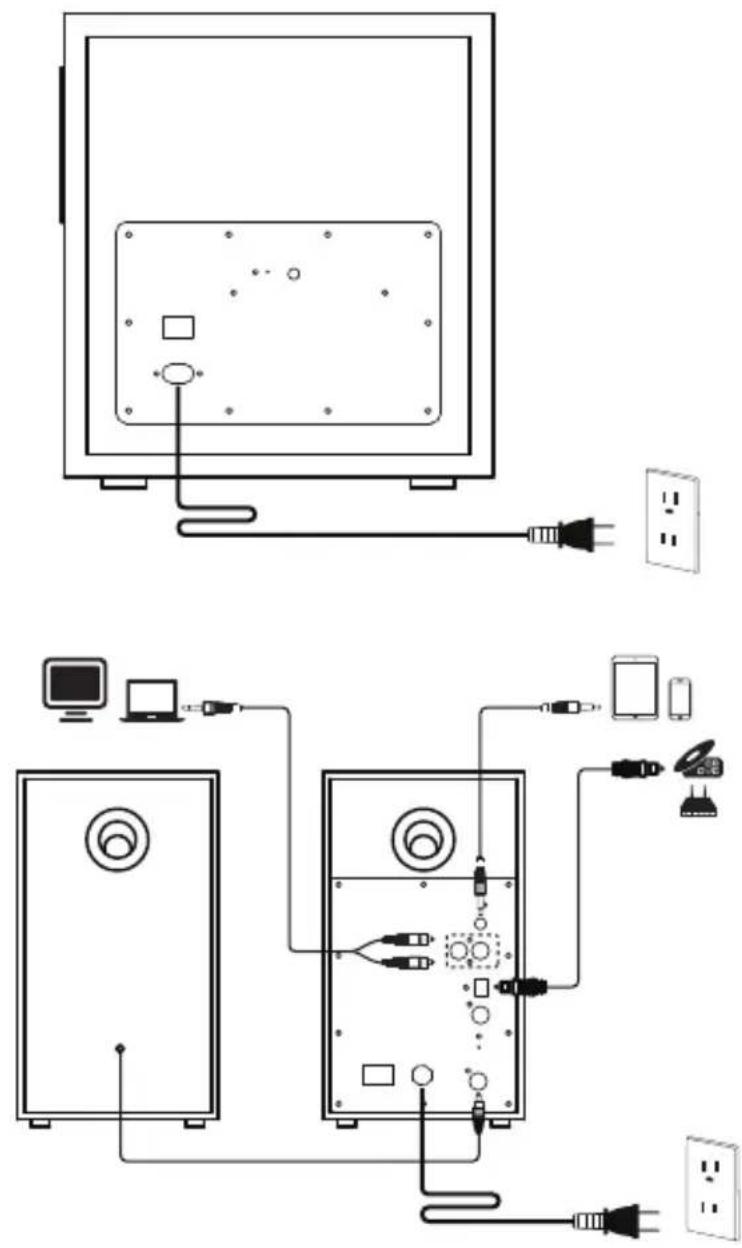

Anschlüsse

1. AUX/Line-Eingang-Modus

• Drücken Sie die Taste „ am aktiven Lautsprecher oder die Tasten „ AUX “ oder „Line In“ auf der Fernbedienung, um in den AUX- oder Line-Eingang-Modus zu wechseln (die grüne Anzeige blinkt und leuchtet dann dauerhaft);
• Schließen Sie die Audioquelle (Mobiltelefon, Tablet usw.) über ein Audiokabel an die Eingangsanschlüsse „AUX“ oder „Line In“ (Farbübereinstimmung beachten) auf der Rückseite des Aktiv-Lautsprechers an;
• Spielen Sie Musik auf dem angeschlossenen Gerät ab und passen Sie die Einstellungen Ihren Wünschen an.

2. Optischer-Modus

• Drücken Sie die Taste „ 🔒“ am aktiven Lautsprecher oder die Taste „OPT“ auf der Fernbedienung, um in den Optischer Modus zu wechseln (die rote Anzeige blinkt einmal und leuchtet dann dauerhaft);
• Schließen Sie die Audioquelle (DVD, Set-Top-Box usw.) über das Glasfaser-Audiokabel an den optischen Eingang „OPT“ auf der Rückseite des Aktiv-Lautsprechers an;
• Spielen Sie Musik auf dem angeschlossenen Gerät ab und passen Sie die Einstellungen Ihren Wünschen an.

3. Koaxialer-Modus

• Drücken Sie die Taste „ am aktiven Lautsprecher oder die Taste „ COAX “ auf der Fernbedienung, um in den Koaxialer Modus zu wechseln(die rote Anzeige blinkt zweimal und leuchtet dann dauerhaft);
• Schließen Sie die Audioquelle mittels Koaxialkabel (nicht im Lieferumfang enthalten) an den Eingang „COAX“ auf der Rückseite des Aktiv-Lautsprechers an;
• Spielen Sie Musik auf dem angeschlossenen Gerät ab und passen Sie die Einstellungen Ihren Wünschen an.

Audioeingänge

4. Bluetooth-Modus

• Beim ersten Einschalten wird standardmäßig Bluetooth eingegeben; Sie können auch die Taste „ 🚫“ auf dem aktiven Lautsprecher oder die Taste „ ✕“ auf der Fernbedienung drücken, um in den Bluetooth-Modus zu wechseln (die blaue Anzeige blinkt schnell);
• Auf Ihrem Bluetooth-Gerät nach „EDIFIER M601DB“ suchen und die Verbindung herstellen, Nach erfolgreicher Kopplung leuchtet die blaue Anzeige durchgehend.
• Spielen Sie Musik auf dem angeschlossenen Gerät ab und passen Sie die Einstellungen Ihren Wünschen an.
• Um die Bluetooth-Verbindung zu trennen, halten Sie bitte die Taste „—“ am aktiven Lautsprecher ca. 3 Sekunden lang gedrückt, oder drücken Sie die Taste „ד auf der Fernbedienung.

Hinweis:

• Um den vollen Bluetooth-Funktionsumfang des Produkts zu genießen, stellen Sie bitte sicher, dass Ihr mobiles Gerät ein A2DP (Advanced Audio Distribution Profile, Fortgeschrittenes Audio-Verteilungsprofil)- und AVRCP (Audio Video Remote Control Profile, Audio/Video-Fernsteuerungsprofil)-Profil unterstützt.
• Die Bluetooth-Konnektivität und Kompatibilität kann zwischen verschiedenen Quellgeräten abhängig von den Software-Versionen der Quellgeräte variieren.
• Im Optischer-/Koaxialer-Modus funktionieren nur die üblichen PCM-Audiosignale (44,1KHz/48KHz).

Technische Daten

Gesamtleistung (Spitze): 220W

Gesamtleistung (RMS): 110W (R/L: 20W+20W SW: 70W)

Frequenzgang: R/L: 140Hz-20KHz

SW: 50Hz-170Hz

Audioeingänge: Line-Eingang, AUX, Optischer, Koaxialer, Bluetooth

EU-Konformitätserklärung

Frequenzband: 2.402GHz \~ 2.480GHz

RF Ausgangsleistung: ≤ 20 dBm (EIRP)

Keine Nutzungseinschränkungen vorhanden.

Fehlerbehebung

Kein Ton

• Überprüfen Sie, ob der Lautsprecher EINGESCHALTET ist.
• Versuchen Sie entweder über den Master-Lautstärkeregler oder die Fernbedienung die Lautstärke zu erhöhen.
• Sorgen Sie dafür, dass die Audiokabel fest angeschlossen und die Eingabeeinstellungen des Lautsprechers korrekt eingestellt sind.
• Überprüfen Sie, ob von der Audioquelle ein Signal gesendet wird.

Keine Verbindung über Bluetooth möglich

• Stellen Sie sicher, dass der Lautsprecher auf Bluetooth-Eingabe eingestellt ist. Wenn andere Audio-Eingänge aktiviert sind, wird keine Bluetooth-Verbindung hergestellt. Durch Drücken und Halten „ ✕“ im Bluetooth-Modus sowie erneutes Versuchen kann die Verbindung zu sämtlichen Bluetooth-Geräten unterbrochen werden.
• Ein effektiver Bluetooth-Übertragungsbereich liegt bei ca.10m; bitte halten Sie diesen Übertragungsbereich bei der Verwendung des Geräts ein.
• Stellen Sie eine Verbindung zu einem anderen Bluetooth-Gerät her.

Der M601DB lässt sich nicht einschalten

- Überprüfen Sie, ob das Gerät richtig an die Stromversorgung angeschlossen wurde und die Wandsteckdose eingeschaltet ist.

Aus den Lautsprechern wird ein Rauschen ausgesendet

- Lautsprecher von EDIFIER erzeugen ein geringes Rauschen, wenn das Grundrauschen eines der anderen Audiogeräte zu groß ist. Trennen Sie die Audiokabel und drehen Sie die Lautstärke auf. Sollte in einem Abstand von einem Meter zum Lautsprecher kein Geräusch zu vernehmen sein, dann liegt bei diesem Produkt kein Problem vor.

Um mehr über EDIFIER zu erfahren, besuchen Sie bitte www.edifier.com

Bei Fragen zu Garantieleistungen unserer Produkte gehen Sie bitte auf die entsprechende Webseite Ihres Landes unter www.edifier.com und schauen Sie im Abschnitt Garantiebestimmungen nach.

USA und Kanada: [e-mail]

Südamerika: Besuchen Sie für örtliche Kontaktinformationen bitte www.edifier.com (Englisch) oder www.edifierla.com (Spanisch/Portugiesisch).
