MANUAL DE USUARIO M601DB EDIFIER

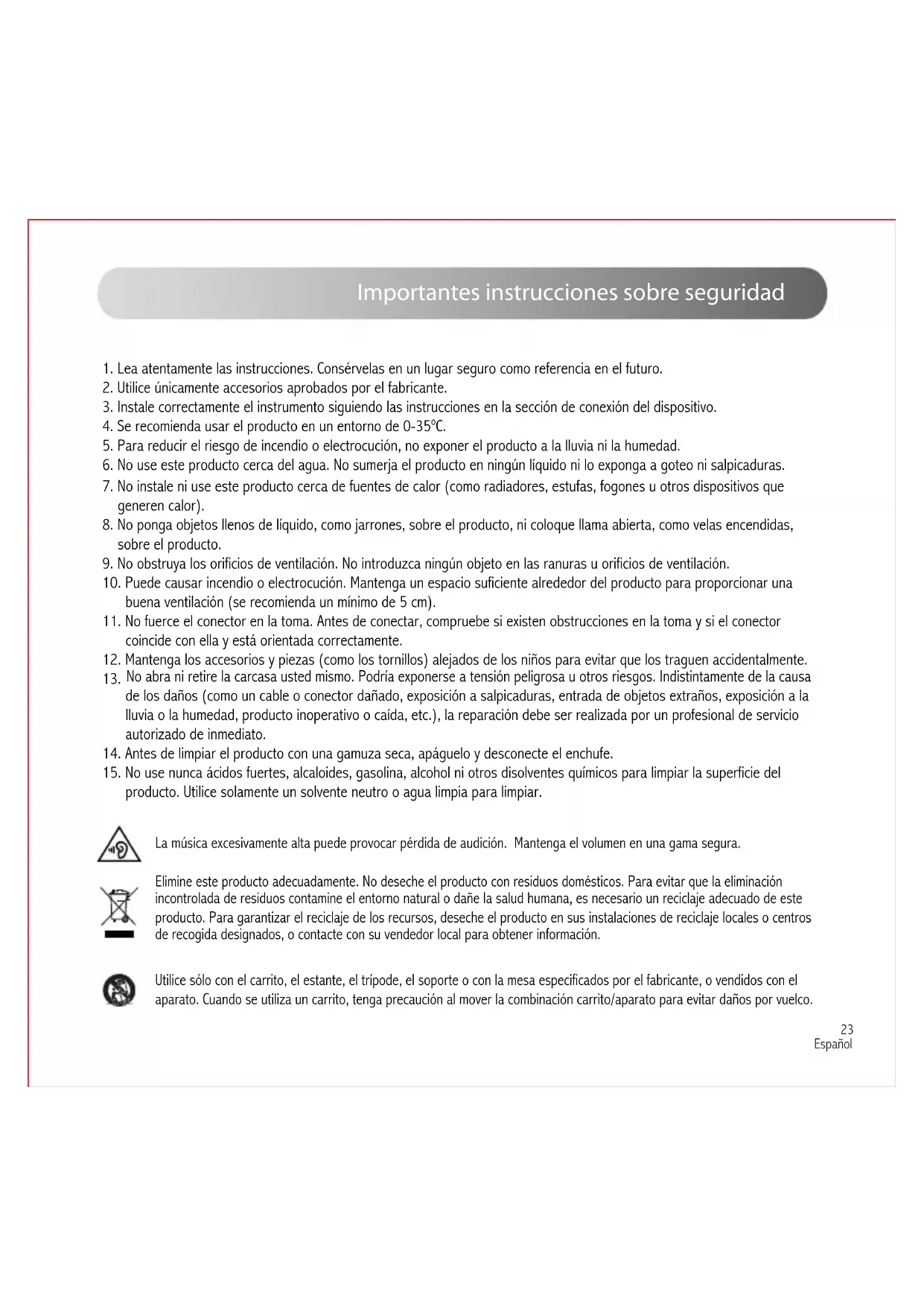

Importantes instrucciones sobre seguridad

1. Lea atentamente las instrucciones. Consérvelas en un lugar seguro como referencia en el futuro.

2. Utilice únicamente accesorios aprobados por el fabricante.

3. Instale correctamente el instrumento siguiendo las instrucciones en la sección de conexión del dispositivo.

4. Se recomienda usar el producto en un entorno de 0-35°C.

5. Para reducir el riesgo de incendio o electrocución, no exponer el producto a la lluvia ni la humedad.

6. No use este producto cerca del agua. No sumerja el producto en ningún líquido ni lo exponga a goteo ni salpicaduras.

7. No instale ni use este producto cerca de fuentes de calor (como radiadores, estufas, fogones u otros dispositivos que generen calor).

8. No ponga objetos llenos de líquido, como jarrones, sobre el producto, ni coloque llama abierta, como velas encendidas, sobre el producto.

9. No obstruya los orificios de ventilación. No introduzca ningún objeto en las ranuras u orificios de ventilación.

10. Puede causar incendio o electrocución. Mantenga un espacio suficiente alrededor del producto para proporcionar una buena ventilación (se recomienda un mínimo de 5 cm).

11. No fuerce el conector en la toma. Antes de conectar, compruebe si existen obstrucciones en la toma y si el conector coincide con ella y está orientada correctamente.

12. Mantenga los accesorios y piezas (como los tornillos) alejados de los niños para evitar que los traguen accidentalmente.

13. No abra ni retire la carcasa usted mismo. Podría exponerse a tensión peligrosa u otros riesgos. Indistintamente de la causa de los daños (como un cable o conector dañado, exposición a salpicaduras, entrada de objetos extraños, exposición a la lluvia o la humedad, producto inoperativo o caída, etc.), la reparación debe ser realizada por un profesional de servicio autorizado de inmediato.

14. Antes de limpiar el producto con una gamuza seca, apáguelo y desconecte el enchufe.

15. No use nunca ácidos fuertes, alcaloides, gasolina, alcohol ni otros disolventes químicos para limpiar la superficie del producto. Utilice solamente un solvente neutro o agua limpia para limpiar.

La música excesivamente alta puede provocar pérdida de audición. Mantenga el volumen en una gama segura.

Elimine este producto adecuadamente. No deseche el producto con residuos domésticos. Para evitar que la eliminación incontrolada de residuos contamine el entorno natural o dañe la salud humana, es necesario un reciclaje adecuado de este producto. Para garantizar el reciclaje de los recursos, deseche el producto en sus instalaciones de reciclaje locales o centros de recogida designados, o contacte con su vendedor local para obtener información.

Utilice sólo con el carrito, el estante, el trípode, el soporte o con la mesa especificados por el fabricante, o vendidos con el aparato. Cuando se utiliza un carrito, tenga precaución al mover la combinación carrito/aparato para evitar daños por vuelco.

Importantes instrucciones sobre seguridad

Advertencia de alimentación:

1. Coloque el producto cerca de la toma de corriente de manera que se pueda manejar fácilmente.
2. Antes del uso, asegúrese de que la tensión operativa sea idéntica a su alimentación local. Puede encontrar la tensión operativa correcta en la placa del producto.
3. Por motivos de seguridad, desconecte el producto durante tormentas o cuando no lo vaya a usar durante un tiempo prolongado.
4. En condiciones normales la alimentación puede calentarse. Mantenga una buena ventilación en la zona y tenga cuidado.
5. Etiquetas de advertencias de seguridad en el chasis o la parte inferior del producto o adaptador de alimentación.

Este símbolo advierte al usuario de la presencia de tensión peligrosa no aislada en el interior de la carcasa del producto que puede tener la magnitud suficiente para constituir un riesgo de electrocución a personas.

Este símbolo advierte al usuario que no desmonte la carcasa del producto, y que no existen piezas sustituibles por el usuario en su interior. Lleve el producto a un centro de servicio autorizado para su reparación.

Este símbolo indica que el producto solamente ha sido diseñado para uso en interiores.

Este símbolo indica que el producto es un dispositivo eléctrico de CLASE II o doble aislamiento sin necesidad de conexión a tierra.

El enchufe de la RED o el adaptador del aparato se utiliza como dispositivo de desconexión, el dispositivo de desconexión quedará fácilmente operativo.

Producto inalámbrico:

1. Un producto inalámbrico puede generar frecuencias de radio de onda corta e interferir con el uso normal de otros dispositivos electrónicos o equipamiento médico.
2. Apague el producto si está prohibido. No use el producto en instalaciones médicas, aviones, gasolineras, cerca de puertas automáticas, sistemas de alarma contra incendios automáticos u otros dispositivos automatizados.
3. No use el producto cerca de marcapasos, a menos de 20 cm. Las ondas de radio pueden afectar al funcionamiento normal del marcapasos u otros dispositivos médicos.

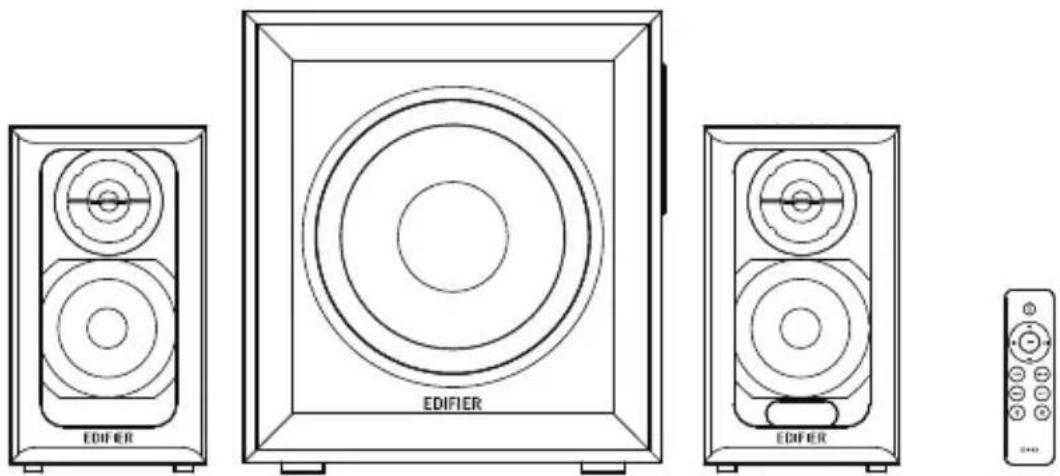

Contenido de la caja

Altavoz pasivo Subwoofer Altavoz activo Mando a distancia

Cable de audio 3,5mm-RCA

Cable de audio RCA a RCA

Cable de entrada de fibra óptica

Cable de alimentación Manual de usuario

Nota: Las imágenes aparecen con un fin meramente ilustrativo y pueden variar del producto final.

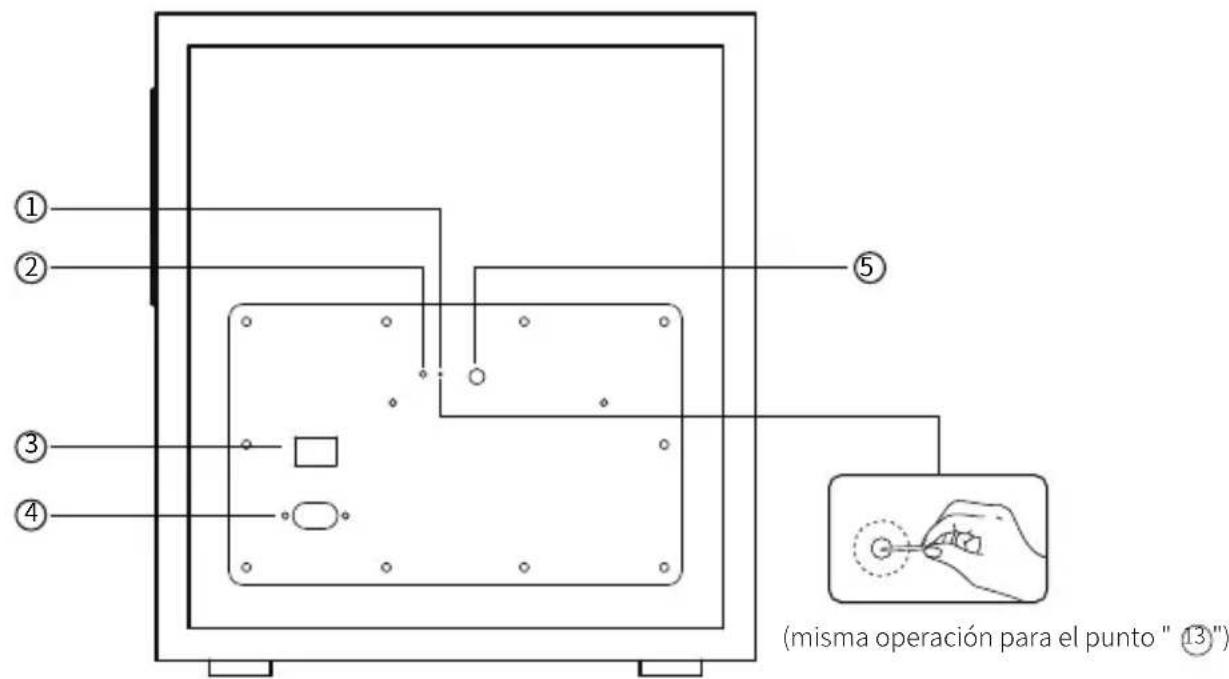

Ilustraciones

① ② ③ ④ ⑤ (misma operación para el punto " ⑬")

1. Botón de emparejamiento (emparejamiento de subwoofer con altavoz activo)

El altavoz activo se empareja con el subwoofer antes de salir de fábrica. La conexión inalámbrica se debe reanudar automáticamente cuando se enciendan el altavoz activo y el subwoofer, y el indicador rojo se ilumina fijo.

Si no vuelve a conectarse, siga los pasos siguientes para volver a sincronizarlos:

• Encienda el subwoofer, el indicador de estado debe parpadear lentamente, lo que significa que no hay conexión inalámbrica activa;
• Pulse el botón "Pair" en el panel posterior del subwoofer para que entre en el modo de emparejamiento. El indicador de estado parpadeará rápidamente;
• Pulse el botón "Pair" en el panel posterior del altavoz activo para ponerlo en modo de emparejamiento;

• Espere a que el indicador de estado permanezca encendido. El emparejamiento se habrá realizado y se activará la conexión inalámbrica.

• Indicador de estado

• Interruptor de encendido

• Cable de alimentación

• Selector de bajos

Ilustraciones

1. Cable de alimentación
2. Interruptor de encendido
3. Entrada AUX
4. Entrada de línea
5. Entrada óptica
6. Entrada coaxial
7. Indicador de estado
8. Botón de emparejamiento (emparejamiento de subwoofer con altavoz activo)

9. Conexión a altavoz pasivo

10. Botón bajar volumen
    Pulsar: disminución del volumen
    Mantenga pulsado durante aproximadamente 3 segundos para desconectar el Bluetooth (modo Bluetooth)

11. Encendido/apagado / interruptor de modo / indicador de modo
    Pulsar: interruptor de modo
    Bluetooth: testigo azul parpadeando
    AUX: el testigo verde parpadea una vez
    Entrada de línea: el testigo verde parpadea dos veces
    Óptica: el testigo rojo parpadea una vez
    Coaxial: el testigo rojo parpadea dos veces
    Presionar y mantener: encendido/apagado

12. Botón subir volumen

Pulsar: aumento del volumen

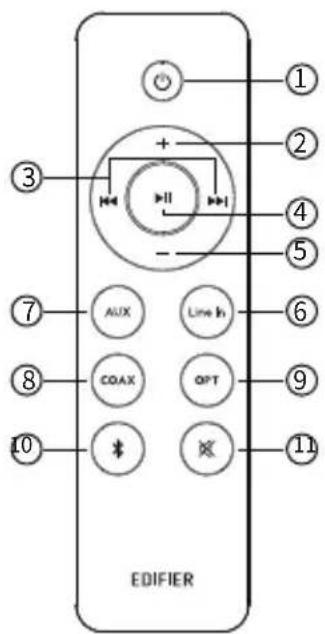

Mando a distancia

1. Encendido/apagado
2. Aumento del volumen
3. Pista anterior/pista siguiente (modo Bluetooth)
4. Reproducción/pausa (modo Bluetooth)
5. Disminución del volumen

6. Modo entrada de línea

7. Modo AUX

8. Modo coaxial
9. Modo óptica
10. Modo Bluetooth

Pulsar: modo Bluetooth

Presionar y mantener: desconectar

Bluetooth (modo Bluetooth)

1. Activar/desactivar silencio

Colocación y sustitución de las pilas:

Gire la tapa del compartimento de la pila en la dirección que indica la flecha y quítela, coloque la pila CR2032 en la posición correcta en el lugar indicado y luego cierre la tapa.

OPEN ①↑ PUSH

¡ADVERTENCIA!

1. No ingiera la pila; peligro de quemadura química.
2. El producto incluye una pila de botón. La ingestión de la pila puede causar lesiones o la muerte. No deje las pilas nuevas ni las usadas al alcance de los niños.
3. No utilice el aparato si la tapa del compartimento de la pila se ha perdido o no cierra y manténgalo fuera del alcance de los niños.
4. Acuda inmediatamente a un hospital en caso de ingerir la pila.

Nota:

1. No deje el mando a distancia en lugares calurosos ni húmedos.
2. No cargue las pilas.
3. Retire las pilas cuando no vaya a utilizar el aparato durante un tiempo.
4. No exponga las pilas a la luz directa del sol ni las deje cerca del fuego o de alguna fuente de calor.
5. Si la batería se sustituye incorrectamente existe peligro de explosión. Sustitúyala únicamente por una de tipo igual o equivalente.

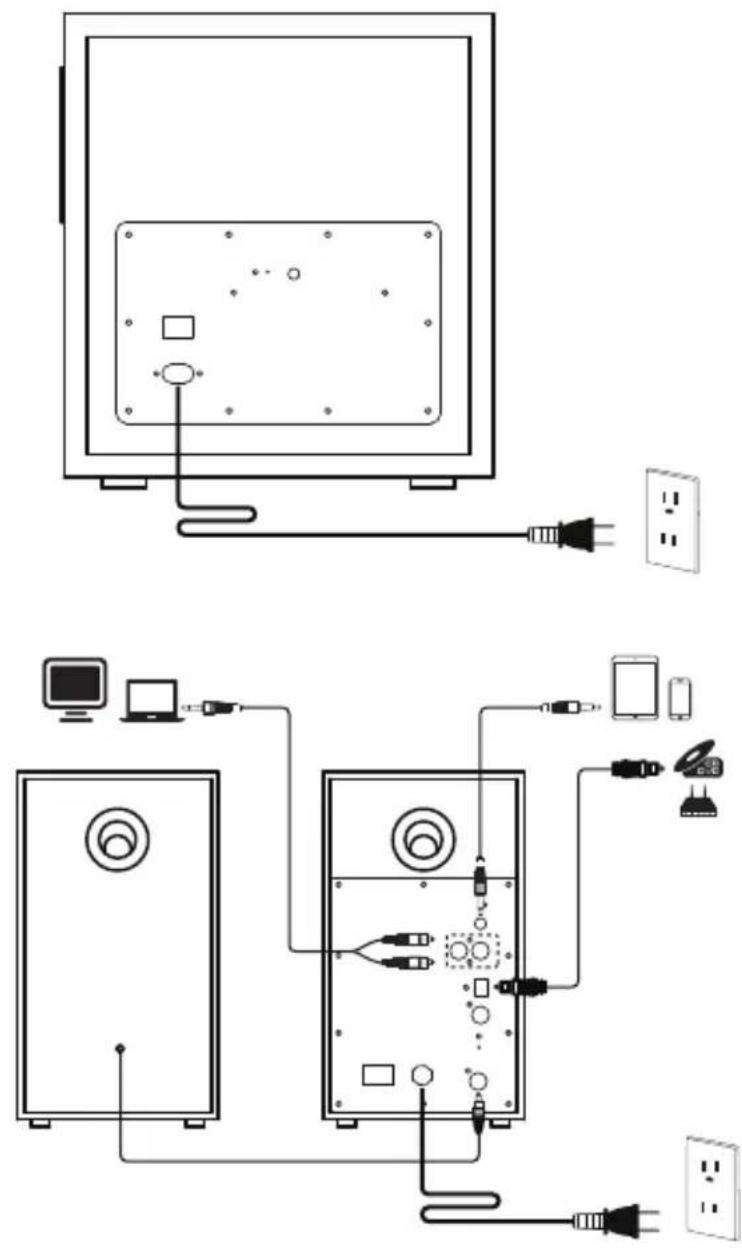

Conexiones

1. Modo AUX/entrada de línea

• Pulse el botón " 🔊" en el altavoz activo, o pulse el botón " AUX " o " Line In " en el mando a distancia para pasar a modo AUX o entrada de línea (el testigo verde parpadeará y a continuación quedará fijo);
• Conecte la fuente de audio (teléfono móvil, tableta, etc.) al puerto de "AUX" o "Line In" (fíjese en la combinación de colores) en el panel posterior del altavoz activo con un cable de audio;
• Reproduzca música a través del dispositivo conectado y ajuste la configuración al nivel deseado.

2. Modo óptica

• Pulse el botón " 🔒 " en el altavoz activo, o pulse el botón " OPT " en el mando a distancia para pasar a modo óptica (el testigo rojo parpadeará una vez y a continuación se encenderá fijo);
• Conecte la fuente de audio (DVD, decodificador, etc.) al puerto de entrada "OPT" en el panel posterior del altavoz activo con un cable de entrada de fibra óptica;
• Reproduzca música a través del dispositivo conectado y ajuste la configuración al nivel deseado.

3. Modo coaxial

• Pulse el botón "⏻" en el altavoz activo, o pulse el botón "COAX" en el mando a distancia para pasar a modo coaxial (el testigo rojo parpadeará dos veces y a continuación se encenderá fijo);
• Conecte la fuente de audio al puerto de entrada "COAX" en el panel posterior del altavoz activo usando un cable coaxial (cable coaxial no incluido);
• Reproduzca música a través del dispositivo conectado y ajuste la configuración al nivel deseado.

Entradas de audio

4. Modo Bluetooth

• Cuando se encienda por primera vez es la entrada Bluetooth predeterminada; También puede pulsar el botón " 🔒" en el altavoz activo, o pulsar el botón " ✕" en el mando a distancia para pasar a modo Bluetooth (el testigo azul parpadeará rápidamente);
• Configure su dispositivo Bluetooth para buscar y seleccionar "EDIFIER M601DB", cuando el emparejamiento sea correcto, el testigo azul se mantendrá encendido.
• Reproduzca música a través del dispositivo conectado y ajuste la configuración al nivel deseado.
• Para desconectar Bluetooth, mantenga pulsado el botón " ⏻" en el altavoz activo durante aproximadamente 3 segundos, o mantener pulsado el botón " ✕" en el mando a distancia.

Nota:

• Para disfrutar de todas las funciones Bluetooth de este producto, asegúrese de que el dispositivo de audio admite los perfiles A2DP (Advanced Audio Distribution Profile, Perfil de distribución de audio avanzado) y AVRCP (Audio Video Remote Control Profile, Perfil de control remoto audiovisual).
• La compatibilidad y la conectividad Bluetooth puede variar entre dispositivos fuente diferentes, ya que depende de la versión del software de los dispositivos fuente.
• Solo las señales de audio PCM estándar (44,1KHz/48KHz) funcionan en el modo óptica/coaxial.

Especificaciones

Respuesta de frecuencia: R/L: 140Hz-20KHz

SW: 50Hz-170Hz

Entradas de audio: Entrada de línea, AUX, Óptica, Coaxial, Bluetooth

Declaración para la UE

Banda de frecuencia: 2.402GHz \~ 2.480GHz

RF Potencia de salida: ≤20 dBm (EIRP)

No hay restricciones de uso.

Resolución de problemas

No hay sonido

• Compruebe que el altavoz esté activado.
• Intente subir el volumen con el botón de control de volumen general o con el mando a distancia.
• Asegúrese de que los cables de audio están correctamente conectados y la entrada a los altavoces está ajustada.
• Compruebe si hay señal de salida de la fuente de audio.

No se puede conectar a través de Bluetooth

• Asegúrese de que el altavoz está conectado a la entrada Bluetooth. Si está seleccionada otra entrada de audio, no se conectará el Bluetooth. Desconéctese de cualquier dispositivo Bluetooth, para ello pulse y mantenga pulsado el selector " >" en el modo Bluetooth, después, inténtelo de nuevo.
• El alcance de transmisión de Bluetooth es de 10 metros, por favor, asegúrese de que está dentro de esa distancia.
• Pruebe la conexión con otro dispositivo Bluetooth.

El M601DB no se enciende

- Compruebe si el enchufe está conectado a la toma de corriente o si hay corriente.

Ruido procedente de los altavoces

- Los altavoces EDIFIER generan el menor ruido posible, mientras que otros dispositivos de audio emiten demasiado ruido de fondo. Desconecte los cables de audio y suba el volumen, si no se oye ningún sonido a un metro de distancia del altavoz, el aparato funciona correctamente.

Si quiere saber más sobre EDIFIER, visite www.edifier.com.

Para consultas sobre la garantía EDIFIER, por favor, seleccione la página del país correspondiente en www.edifier.com y revise la sección Condiciones de la garantía.

EE.UU. y Canadá: [e-mail]

América del Sur: por favor, visite www.edifier.com (inglés) o www.edifierla.com (español/portugués) para obtener información de contacto local.
