РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ M601DB EDIFIER

Слишком громкая музыка может повредить слух. Пожалуйста, устанавливайте уровень громкости в безопасном диапазоне. Утилизация данного изделия. Данная маркировка указывает, что, согласно нормативам ЕС, данное устройство нельзя утилизировать вместе с бытовыми отходами. Для предотвращения возможного загрязнения окружающей среды или нанесения вреда здоровью людей в результате неконтролируемой утилизации, ответственно отнеситесь к вторичной переработке материальных ресурсов. Верните ненужное устройство в центр сбора отходов или обратитесь в магазин, в котором было приобретено изделие. Там обеспечат его безопасную для окружающей среды утилизацию. Используйте только одобренные изготовителем или входящие в комплект поставки тележку, подставку, штатив, кронштейн или стол. При перемещении изделия вместе с тележкой соблюдайте осторожность, чтобы избежать травмы при опрокидывании.

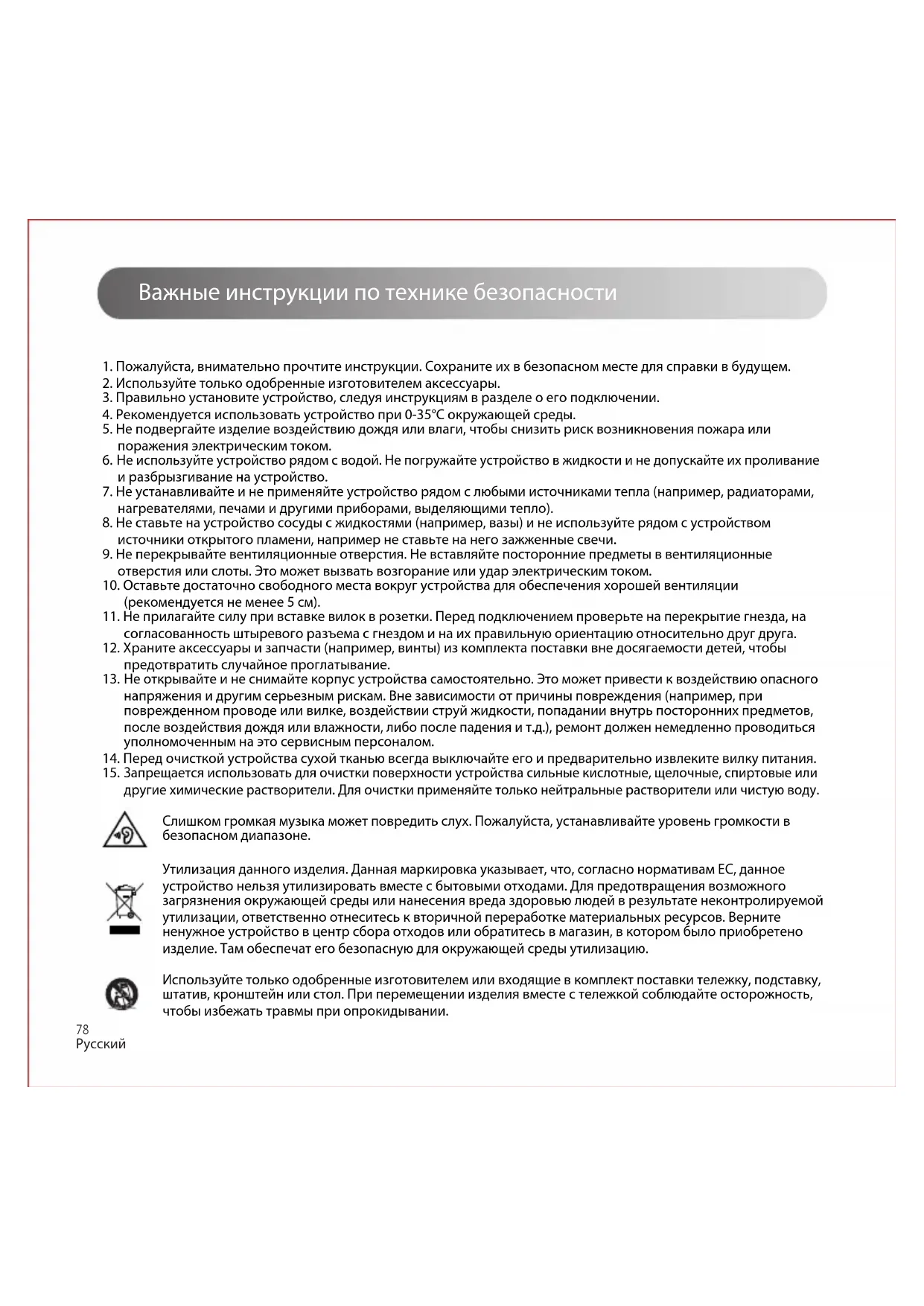

1. Пожалуйста, внимательно прочтите инструкции. Сохраните их в безопасном месте для справки в будущем.

2. Используйте только одобренные изготовителем аксессуары.

3. Правильно установите устройство, следуя инструкциям в разделе о его подключении.

4. Рекомендуется использовать устройство при 0-35°C окружающей среды.

5. Не подвергайте изделие воздействию дождя или влаги, чтобы снизить риск возникновения пожара или

поражения электрическим током.

Не используйте устройство рядом с водой. Не погружайте устройство в жидкости и не допускайте их проливание и разбрызгивание на устройство.

7. Не устанавливайте и не применяйте устройство рядом с любыми источниками тепла (например, радиаторами,

нагревателями, печами и другими приборами, выделяющими тепло).

8. Не ставьте на устройство сосуды с жидкостями (например, вазы) и не используйте рядом с устройством

источники открытого пламени, например не ставьте на него зажженные свечи.

9. Не перекрывайте вентиляционные отверстия. Не вставляйте посторонние предметы в вентиляционные

отверстия или слоты. Это может вызвать возгорание или удар электрическим током.

10. Оставьте достаточно свободного места вокруг устройства для обеспечения хорошей вентиляции

(рекомендуется не менее 5 см).

11. Не прилагайте силу при вставке вилок в розетки. Перед подключением проверьте на перекрытие гнезда, на

согласованность штыревого разъема с гнездом и на их правильную ориентацию относительно друг друга.

12. Храните аксессуары и запчасти (например, винты) из комплекта поставки вне досягаемости детей, чтобы

предотвратить случайное проглатывание.

Не открывайте и не снимайте корпус устройства самостоятельно. Это может привести к воздействию опасного напряжения и другим серьезным рискам. Вне зависимости от причины повреждения (например, при поврежденном проводе или вилке, воздействии струй жидкости, попадании внутрь посторонних предметов, после воздействия дождя или влажности, либо после падения и т.д.), ремонт должен немедленно проводиться уполномоченным на это сервисным персоналом.

14. Перед очисткой устройства сухой тканью всегда выключайте его и предварительно извлеките вилку питания.

Запрещается использовать для очистки поверхности устройства сильные кислотные, щелочные, спиртовые или другие химические растворители. Для очистки применяйте только нейтральные растворители или чистую воду.Важные инструкции по технике безопасности

Этот символ уведомляет о наличии опасного напряжения без изоляции внутри корпуса устройства, которое может иметь величину, достаточную для поражения людей электрическим током. Этот символ предупреждает пользователя о запрете разборки корпуса устройства и отсутствии внутри него ремонтируемых пользователем частей. Для ремонта передайте устройство в уполномоченную на это сервисную службу. Этот символ указывает на использование устройства только в помещениях. Этот символ отмечает оборудование класса II, т.е. электрическое устройство с двойной изоляцией без требований к заземлению. Предупреждение об электропитании:

1. Для удобства использования установите прибор рядом с розеткой электропитания.

2. Перед использованием убедитесь в согласованности рабочего напряжения с местным электропитанием.

Правильное рабочее напряжение можно узнать на этикетке устройства.

3. Во время грозы или если не планируется использовать устройство в течение длительного времени, отключите

его от сети электропитания по причинам безопасности.

4. В обычных условиях источник питания может стать горячим. Пожалуйста, обеспечьте хорошую вентиляцию в

окружающей области и будьте осторожны.

5. Этикетки предупреждения об опасности на корпусе и внизу устройства и адаптера питания.

Вилка ЭЛЕКТРОПИТАНИЯ служит для отключения устройства, которое после этого остается готовым к работе. Для беспроводных устройств:

1. Беспроводные устройства могут генерировать коротковолновые радиочастотные сигналы и создавать помехи

обычной работе электронных приборов и медицинского оборудования.

2. Выключите устройство, когда его применение запрещено. Не используйте устройство в медицинских центрах,

на воздушных судах, автомобильных заправочных станциях, рядом с автоматическими воротами, автоматическими противопожарными системами и другим автоматическим оборудованием.

3. Не применяйте устройство ближе диапазона в 20 см от электронных стимуляторов сердца. Радиоволны могут

влиять на нормальную работу электронных стимуляторов сердца и другое медицинское оборудование.80

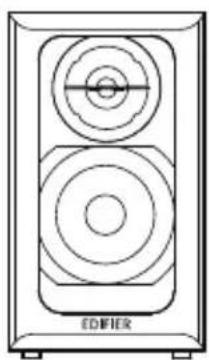

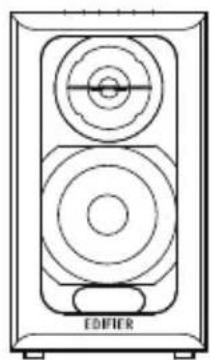

Содержимое упаковки Пассивная колонка Аудиокабель 3.5мм-RCA Аудиокабель RCA-RCA Волоконнооптический аудиокабель Кабель питания Руководство пользователя Сабвуфер Активная колонка Пульт дистанционного управления (ДУ) Примечание: Изображение приведено для справки. Конструкция может отличаться.81

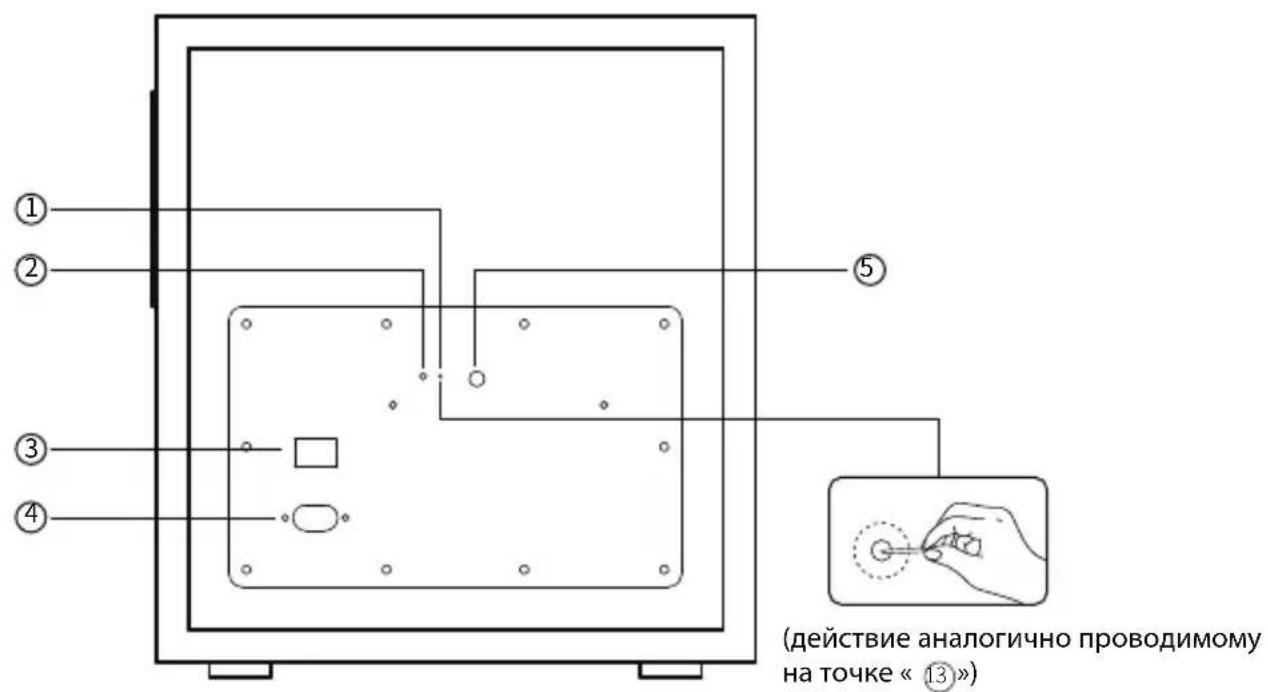

(действие аналогично проводимому на точке « »)

1. Кнопка сопряжения (сопряжение сабвуфера с активным громкоговорителем)

Сопряжение сабвуфера с активным громкоговорителем выполняется на заводе-изготовителе. Беспроводное соединение обеспечивает автоматическое восстановление связи после включения активного громкоговорителя и сабвуфера. Красный индикатор при этом включается в постоянном режиме. При неудачном повторном подключении, пожалуйста, создайте пару снова согласно указанным ниже шагам:

• Включите сабвуфер. При этом индикатор состояния должен медленно мигать. Это означает, что отсутствует активное беспроводное соединение;
• Нажмите кнопку «Pair», расположенную на задней панели сабвуфера, чтобы включить режим сопряжения. Индикатор состояния включится в быстром мигающем режиме;
• Нажмите кнопку «Pair», расположенную на задней панели активного громкоговорителя, чтобы включить режим сопряжения;
• Дождитесь, чтобы индикатор состояния включился в постоянном режиме. Сопряжение выполнено, беспроводное соединение установлено.

2. Индикатор статуса 3. Переключатель питания 4. Кабель питания 5. Регулировка низких частот82

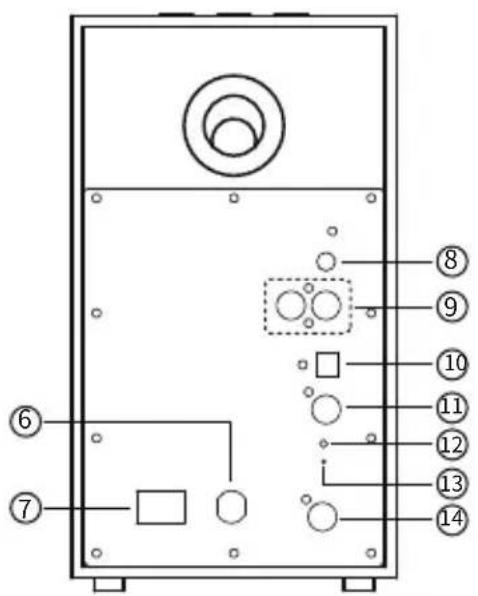

7. Переключатель питания

11. Коаксиальный вход

12. Индикатор статуса

13. Кнопка сопряжения

(сопряжение сабвуфера с активным громкоговорителем)

14. Подключение к пассивной колонке

15. Кнопка понижения уровня громкости

Нажмите: уменьшение громкости Нажмите и удерживайте в нажатом положении около 3 секунд, чтобы отключить Bluetooth (режим Bluetooth)

16. Включение/выключение питания / переключатель

режима / индикатор режима Нажмите: переключатель режима Bluetooth: синий индикатор включен в мигающем режиме AUX: зеленый индикатор мигает однократно Линейный вход: зеленый индикатор мигает дважды Оптический: красный индикатор мигает однократно Коаксиальный: красный индикатор мигает дважды Нажмите и удерживайте: включение/выключение питания

17. Кнопка повышения уровня громкости

Нажмите: увеличение громкости

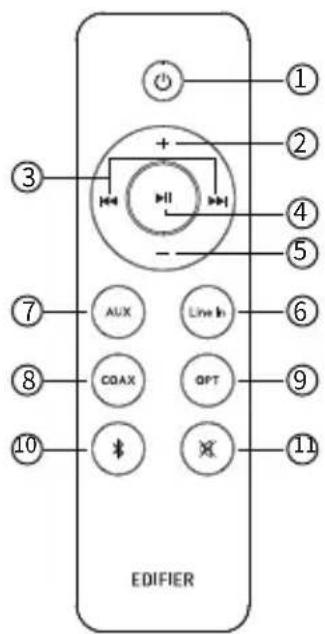

Пульт дистанционного управления (ДУ)

1. Включение/выключение питания

2. Увеличение громкости

3. Предыдущая запись/следующая

запись (режим Bluetooth)

4. Воспроизведение/пауза

5. Уменьшение громкости

6. Режим линейный вход

8. Коаксиальный режим

Нажмите: режим Bluetooth Нажмите и удерживайте: отключите Bluetooth (режим Bluetooth)

11. Выключение/включение звука

Установка батареек: Для открывания отсека для батареек см. рисунок, вставьтебатарейку CR 2032 и закройте отсек. ПРЕДУПРЕЖДЕНИЕ!

1. Не проглатывать батарейку, Это опасно!

2. Изделие содержит дисковую батарейку. Проглоченная батарейка может вызвать травму или

смерть. Нехраните новые или старые батарейки в местах, доступных для детей.

3. Если отсек для батареек закрывается неплотно, прекратите использовать пульт ДУ и храните его

4. В случае подозрений на проглатывание батарейки немедленно обратитесь к врачу.

1. Не подвергайте пульт ДУ избыточному нагреву или воздействию влажности.

2. Не заряжайте батарейки.

3. Если изделие не используется длительное время, извлеките из него батарейки.

4. Не подвергайте батарейку сильному нагреву, например, прямой солнечный свет, огонь и т.п.

5. Опасность взрыва при неправильной установке батарейки. Заменяйте использованные батарейки

только на изделия такого же или аналогичного типа.84

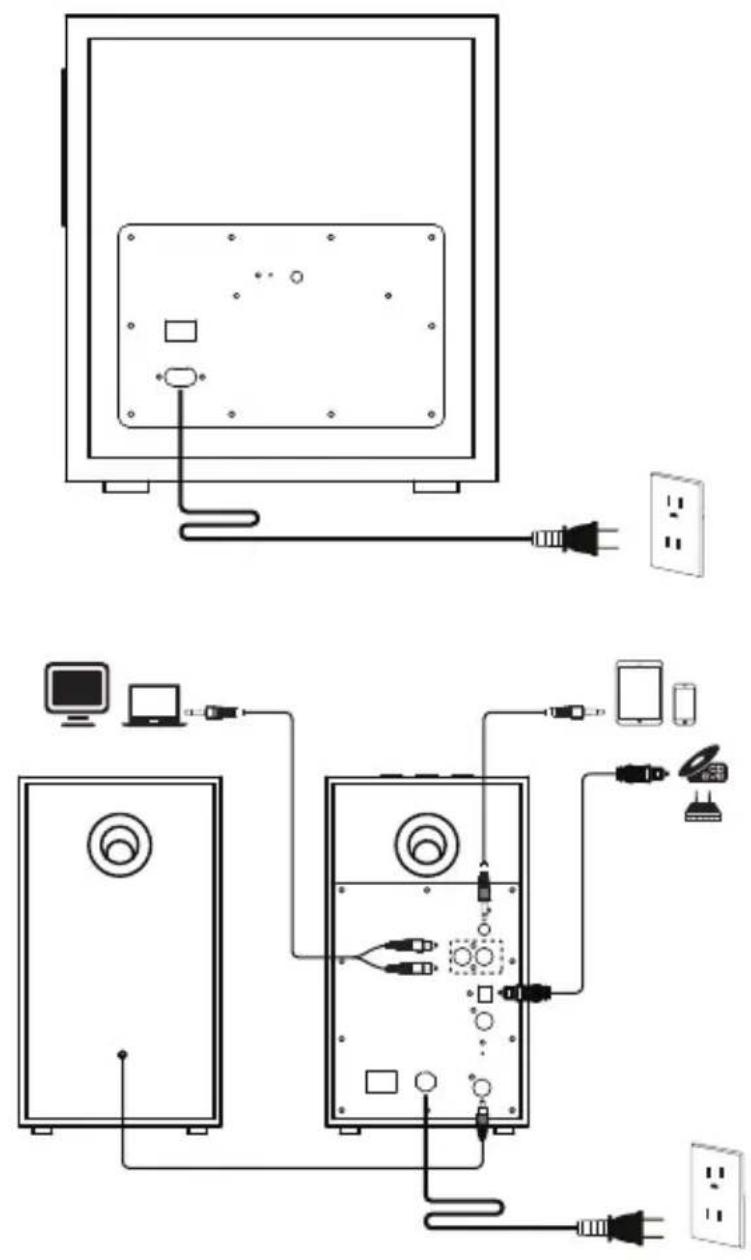

1. Режим AUX/инейный вход

• Нажмите кнопку « », расположенную на активном громкоговорителе, либо нажмите кнопки « » или « », расположенные на пульте дистанционного управления, чтобы переключиться в режимы AUX или линейный вход. (При этом зеленый индикатор сначала включится в мигающем режиме, а затем - в постоянном);

• Подключите источник звука (мобильный телефон, планшет и др.) к входным линейным портам «AUX» или «Line In» (соблюдайте цветовую маркировку) на задней панели активной колонке с помощью аудиокабеля;

• Включите воспроизведение музыки на подключенном устройстве и отрегулируйте комфортный уровень

• Нажмите кнопку « », расположенную на активном громкоговорителе, либо нажмите кнопку « », расположенную на пульте дистанционного управления, чтобы переключиться в оптический режим(при этом красный индикатор включится однократно в мигающем режиме, а затем - в постоянном);

• Подключите источник звука (DVD, телевизионная приставка и др.) к «OPT» разъему на задней панели активной колонки с помощью волоконного оптического кабеля;

• Включите воспроизведение музыки на подключенном устройстве и отрегулируйте комфортный уровень

3. Коаксиальный режим

• Нажмите кнопку « », расположенную на активном громкоговорителе, либо нажмите кнопку « », расположенную на пульте дистанционного управления, чтобы переключиться в коаксиальный режим (красный индикатор сначала мигнет дважды, а затем включится в постоянном режиме);

• Подключите источник звука к коаксиальному разъему на задней панели активной колонки с помощью «COAX» кабеля (не входит в комплект поставки);

• Включите воспроизведение музыки на подключенном устройстве и отрегулируйте комфортный уровень звучания.86

• Это вход Bluetooth по умолчанию, когда питание включается впервые; Для переключения в режим Bluetooth нажмите кнопку « », расположенную на активном громкоговорителе, либо нажмите кнопку « », расположенную на пульте дистанционного управления. (При этом синий индикатор включится в быстром мигающем режиме);

• Укажите в устройстве Bluetooth поиск и выберите "EDIFIER M601DB", после успешного сопряжения синий индикатор будет светиться в установившемся режиме.

• Включите воспроизведение музыки на подключенном устройстве и отрегулируйте комфортный уровень

• Чтобы отключить Bluetooth, нажмите и удерживайте в нажатом положении около 3 секунд кнопку « », расположенную на активном громкоговорителе, либо нажмите и удерживайте в нажатом положении кнопку « », расположенную на пульте дистанционного управления. Примечание:

• Для использования всех функций Bluetooth данного устройства, пожалуйста, обеспечьте в подключаемом мобильном устройстве поддержку профиля A2DP(Advanced Audio Distribution Profile, расширенный профиль распространения аудио) и AVRCP(Audio/Video Remote Control Profile, профиль дистанционного управления аудио/видео).

• Подключение и совместимость по Bluetooth может отличаться в разных звуковых устройствах в зависимости от версий программного обеспечения в них.

• В оптическом/коаксиальном режиме поддерживаются только стандартные PCM-аудиосигналы (44,1/48 кГц).87

Характеристики Суммарная мощность (пиковая): 220W Суммарная мощность (среднеквадратическая): 110W (R/L: 20W+20W SW: 70W) Частотный диапазон: R/L: 140Hz-20KHz SW: 50Hz-170Hz Звуковой вход: Линейный вход, AUX, Оптический, Коаксиальный, Bluetooth Декларация для ЕС Частотный диапазон Bluetooth: 2,402 ~ 2,480 ГГц Радиочастотная выходная мощность: ≤20 дБм (EIRP) Ограничения на эксплуатацию отсутствуют.88

Поиск и устранение неисправностей

• Проверьте, включен ли динамик.

• Попробуйте увеличить громкость с помощью главного регулятора или на пульте ДУ.

• Убедитесь, что аудиокабели подключены правильно, и в звуковых колонках правильно выбран

• Проверьте сигнал на выходе источника звука. Не удается подключиться по Bluetooth

• Убедитесь, что колонка переключена на вход Bluetooth, поскольку в других входных режимах невозможно создание пары или подключение по Bluetooth. Отключитесь от Bluetooth-устройства нажав и удерживая кнопку « » в режиме Bluetooth, затем повторите попытку.

• Рабочий диапазон передачи по Bluetooth составляет 10 метров, поэтому работайте только в этом

• Попробуйте подключить другое устройство Bluetooth. Колонка M601DB не включается

• Убедитесь, что колонка подключена к сети электропитания, и что розетка сети включена. Помехи от динамиков

Колонки фирмы EDIFIER генерируют небольшие помехи, в то время как фоновые помехи некоторых аудио устройств являются очень большими. Отсоедините аудио кабели и увеличите громкость, если на расстоянии 1 м из динамика ничего не слышно, значит у этого изделия нет

Дополнительные сведения о EDIFIER см. на веб-сайте www.edif ier.com Для запросов к EDIFIER по гарантийным обязательствам посетите страницу соответствующей страны на www.edif ier.com и ознакомьтесь с разделом гарантийных обязательств. США и Канада: service@edif ier.ca Южная Америка: Информацию о местных представительствах см. на веб-сайте www.edif ier.com (английский язык) или www.edif ierla.com (испанский/португальский язык).Manual Edition 1.0, February 2021 IB-200-M06010-00 NOTICE: For the need of technical improvement and system upgrade, information contained herein may be subject to change from time to time without prior notice. Products of EDIFIER will be customized for different applications. Pictures and illustrations shown on this manual may be slightly different from actual product. If any difference is found, the actual product prevails. Model: EDF100009
