Марка	Edifier
Модель	R1380T
Тип продукта	Активная стереоколонка с пассивным динамиком
Выходная мощность	21 Вт + 21 Вт (RMS)
Частотный диапазон	55 Гц - 20 кГц
Аудиовходы	2 линейных входа (RCA)
Пульт ДУ	Да, инфракрасный (батарейка CR2025 в комплекте)
Питание	От сети (кабель питания в комплекте)
Регулировки	Громкость, низкие, высокие частоты
Индикаторы	Светодиод питания, индикатор источника
В комплекте кабели	RCA-RCA, RCA-3,5 мм, кабель для пассивного динамика
Класс безопасности	Класс II (двойная изоляция)
Использование	Только в помещении
Рабочая температура	от 0 °C до 35 °C
Очистка	Сухая ткань, без растворителей
Ремонтопригодность	Ремонт только уполномоченным персоналом
Комплектация	Активный динамик, пассивный динамик, пульт ДУ, кабели, руководство

Часто задаваемые вопросы - R1380T EDIFIER

Как подключить телефон к колонкам R1380T?

Используйте прилагаемый аудиокабель RCA-3,5 мм. Подключите разъем 3,5 мм к телефону, а разъем RCA к входу Line In 1 или Line In 2 на задней панели активной колонки. Выберите соответствующий источник с помощью пульта ДУ или кнопки на колонке.

Что делать, если нет звука?

Убедитесь, что колонка включена (выключатель на задней панели) и громкость достаточна. Проверьте, что аудиокабели надежно подключены и источник звука выдает сигнал. Попробуйте переключить вход (Line 1 / Line 2). Если проблема не устранена, протестируйте с другим устройством.

Как заменить батарейку в пульте?

Поверните крышку батарейного отсека по направлению стрелки, чтобы открыть. Замените батарейку на новую типа CR2025, соблюдая полярность. Закройте крышку, повернув в обратную сторону. Не глотайте батарейку, храните в недоступном для детей месте.

Можно ли использовать эти колонки на улице?

Нет, эти колонки предназначены только для использования в помещении. Символ на устройстве указывает, что они не должны подвергаться воздействию дождя или влаги.

Как чистить колонки?

Перед чисткой выключите и отключите колонку от сети. Используйте мягкую сухую ткань. Никогда не используйте химические средства, спирт или растворители.

Колонки издают фоновый шум, это нормально?

Колонки Edifier имеют очень низкий уровень фонового шума. Если вы слышите шум на расстоянии менее метра, отключите аудиокабели и увеличьте громкость. Если шум исчезает, проблема в источнике звука. В противном случае обратитесь в сервисную службу.

Какая мощность колонок?

Выходная мощность составляет 21 Вт + 21 Вт RMS для качественного стереозвучания.

Можно ли одновременно подключать несколько источников?

Да, колонки имеют два линейных входа (Line 1 и Line 2). Вы можете подключить два источника и переключаться между ними с помощью пульта ДУ или селектора на колонке.

Что делать, если пульт не работает?

Проверьте батарейку: замените при необходимости. Убедитесь, что между пультом и ИК-приемником на колонке нет препятствий. Держите пульт подальше от источников тепла и влаги.

Где найти запасные части?

Свяжитесь со службой поддержки Edifier через www.edifier.com или по электронной почте. Батарейка для пульта (CR2025) доступна в магазинах. Для других запчастей обращайтесь к уполномоченному ремонтнику.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ R1380T EDIFIER

RU Важные инструкции по технике безопасности

1. Пожалуйста, внимательно прочтите инструкции. Сохраните их в безопасном месте для справки в будущем.
2. Используйте только одобренные изготовителем аксессуары.
3. Правильно установите устройство, следуя инструкциям в разделе о его подключении.
4. Рекомендуется использовать устройство при 0-35°C окружающей среды.
5. Не подвергайте изделие воздействию дождя или влаги, чтобы снизить риск возникновения пожара или поражения электрическим током.
6. Не используйте устройство рядом с водой. Не погружайте устройство в жидкости и не допускайте их проливание и разбрызгивание на устройство.
7. Не устанавливайте и не применяйте устройство рядом с любыми источниками тепла (например, радиаторами, нагревателями, печами и другими приборами, выделяющими тепло).
8. Не ставьте на устройство сосуды с жидкостями (например, вазы) и не используйте рядом с устройством источники открытого пламени, например не ставьте на него зажженные свечи.
9. Не перекрывайте вентиляционные отверстия. Не вставляйте посторонние предметы в вентиляционные отверстия или слоты. Это может вызвать возгорание или удар электрическим током.
10. Оставьте достаточно свободного места вокруг устройства для обеспечения хорошей вентиляции (рекомендуется не менее 5 см).
11. Не прилагайте силу при вставке вилок в розетки. Перед подключением проверьте на перекрытие гнезда, на согласованность штыревого разъема с гнездом и на их правильную ориентацию относительно друг друга.
12. Храните аксессуары и запчасти (например, винты) из комплекта поставки вне досягаемости детей, чтобы предотвратить случайное проглатывание.
13. Не открывайте и не снимайте корпус устройства самостоятельно. Это может привести к воздействию опасного напряжения и другим серьезным рискам. Вне зависимости от причины повреждения (например, при поврежденном проводе или вилке, воздействии струй жидкости, попадании внутрь посторонних предметов, после воздействия дождя или влажности, либо после падения и т.д.), ремонт должен немедленно проводиться уполномоченным на это сервисным персоналом.
14. Перед очисткой устройства сухой тканью всегда выключайте его и предварительно извлеките вилку питания.
15. Запрещается использовать для очистки поверхности устройства сильные кислотные, щелочные, спиртовые или другие химические растворители. Для очистки применяйте только нейтральные растворители или чистую воду.

Слишком громкая музыка может повредить слух. Пожалуйста, устанавливайте уровень громкости в безопасном диапазоне.

Утилизация данного изделия. Данная маркировка указывает, что, согласно нормативам ЕС, данное устройство нельзя утилизировать вместе с бытовыми отходами. Для предотвращения возможного загрязнения окружающей среды или нанесения вреда здоровью людей в результате неконтролируемой утилизации, ответственно отнеситесь к вторичной переработке материальных ресурсов. Верните ненужное устройство в центр сбора отходов или обратитесь в магазин, в котором было приобретено изделие. Там обеспечат его безопасную для окружающей среды утилизацию.

Используйте только одобренные изготовителем или входящие в комплект поставки тележку, подставку, штатив, кронштейн или стол. При перемещении изделия вместе с тележкой соблюдайте осторожность, чтобы избежать травмы при опрокидывании.

Важные инструкции по технике безопасности

Предупреждение об электропитании:

1. Для удобства использования установите прибор рядом с розеткой электропитания.
2. Перед использованием убедитесь в согласованности рабочего напряжения с местным электропитанием. Правильное рабочее напряжение можно узнать на этикетке устройства.
3. Во время грозы или если не планируется использовать устройство в течение длительного времени, отключите его от сети электропитания по причинам безопасности.
4. В обычных условиях источник питания может стать горячим. Пожалуйста, обеспечьте хорошую вентиляцию в окружающей области и будьте осторожны.
5. Этикетки предупреждения об опасности на корпусе и внизу устройства и адаптера питания.

Этот символ уведомляет о наличии опасного напряжения без изоляции внутри корпуса устройства, которое может иметь величину, достаточную для поражения людей электрическим током.

Этот символ предупреждает пользователя о запрете разборки корпуса устройства и отсутствии внутри него ремонтируемых пользователем частей. Для ремонта передайте устройство в уполномоченную на это сервисную службу.

Этот символ указывает на использование устройства только в помещениях.

Этот символ отмечает оборудование класса II, т.е. электрическое устройство с двойной изоляцией без требований к заземлению.

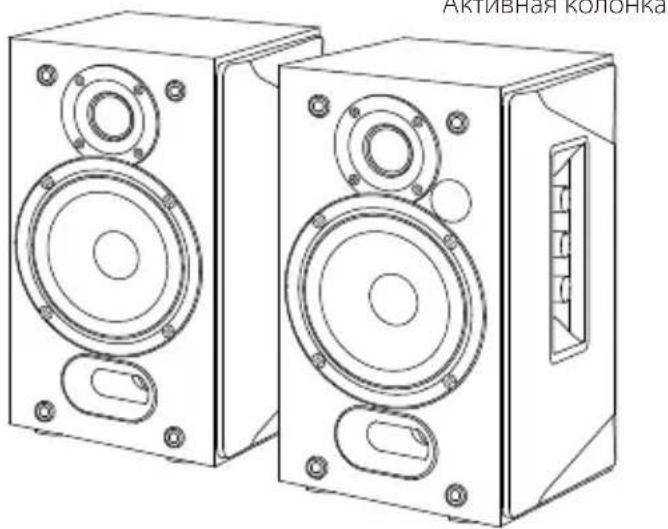

Содержимое упаковки

EDIFIER + -

Пульт дистанционного управления (ДУ)

Пассивная колонка

Кабель подключения колонки

Аудиокабель RCA-RCA

Аудиокабель 3.5мм-RCA

Руководство пользователя

Примечание: Изображение приведено для справки. Конструкция может отличаться.

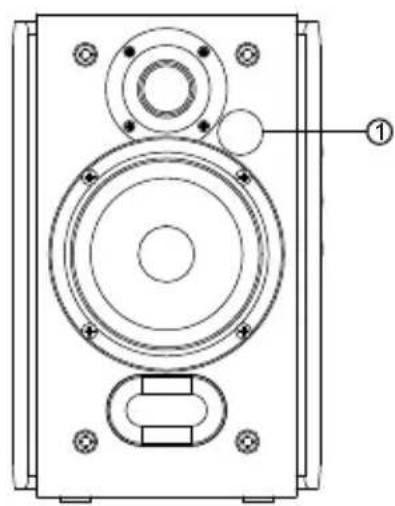

Иллюстрации

1. Инфракрасный приемник
2. Регулятор ВЧ
3. Регулятор НЧ
4. Регулятор общей громкости
   5.Индикатор питания
5. Подключение к пассивной колонке
6. Переключатель питания
7. Кабель питания
8. Линейный вход 1
9. Линейный вход 2

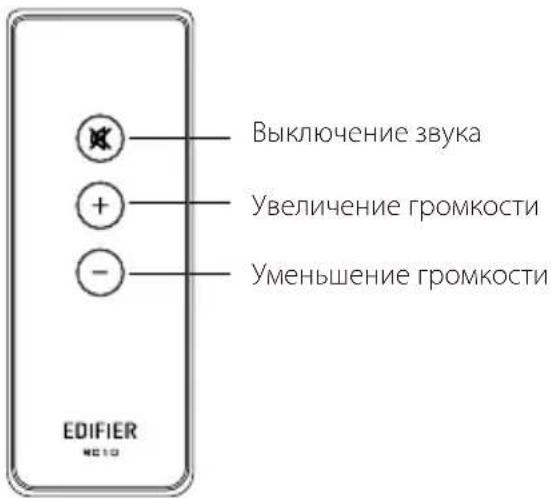

Пульт дистанционного управления (ДУ)

Выключение звука Увеличение громкости Уменьшение громкости EDIFIER H510

Установка батареек:

Для открывания отсека для батареек см. рисунок, вставьтебатарейку CR2025 и закройте отсек.

1. Не проглатывать батарейку, Это опасно.
2. Изделие содержит дисковую батарейку. Проглоченная батарейка может вызвать травму или смерть. Не храните новые или старые батарейки в местах, доступных для детей.
3. Если отсек для батареек закрывается неплотно, прекратите использовать пульт ДУ и храните его вне доступа детей.
4. В случае подозрений на проглатывание батарейки немедленно обратитесь к врачу.

Примечание:

1. Не подвергайте пульт ДУ избыточному нагреву или воздействию влажности.
2. Не заряжайте батарейки.
3. Если изделие не используется длительное время, извлеките из него батарейки.
4. Не подвергайте батарейку сильному нагреву, например, прямой солнечный свет, огонь и т.п.
5. Опасность взрыва при неправильной установке батарейки. Заменяйте использованные батарейки только на изделия такого же или аналогичного типа.

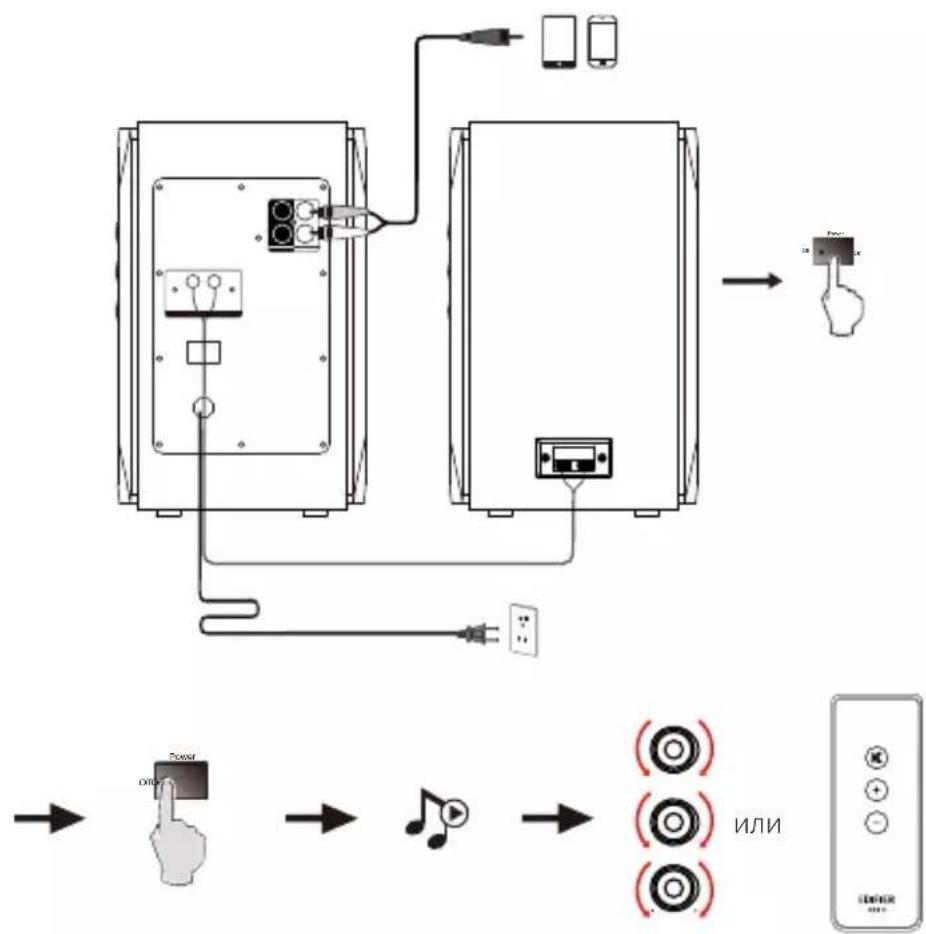

Подключения

• Подключите источник звука (мобильный телефон, планшет и др.) к входным линейным портам "Line In 1" или "Line In 2" (соблюдайте цветовую маркировку) на задней панели активной колонке с помощью аудиокабеля;
• Включите воспроизведение музыки на подключенном устройстве и отрегулируйте комфортный уровень звучания.

Характеристики

Выходная мощность: 21 Вт+21 Вт

Частотный диапазон: 55 Гц-20 кГц

Звуковой вход: Линейный вход 1, Линейный вход 2

Поиск и устранение неисправностей

Устранение

• Проверьте, включен ли динамик.
• Попробуйте увеличить громкость с помощью главного регулятора или на пульте ДУ.
• Убедитесь, что аудиокабели подключены правильно, и в звуковых колонках правильно выбран вход.
• Проверьте сигнал на выходе источника звука.

Колонка R1380Т не включается

- Убедитесь, что колонка подключена к сети электропитания, и что розетка сети включена.

Помехи от динамиков

- Колонки фирмы EDIFIER генерируют небольшие помехи, в то время как фоновые помехи некоторых аудио устройств являются очень большими. Отсоедините аудио кабели и увеличите громкость, если на расстоянии 1 м из динамика ничего не слышно, значит у этого изделия нет проблем.

Дополнительные сведения о EDIFIER см. на веб-сайте www.edifier.com

Для запросов к EDIFIER по гарантийным обязательствам посетите страницу соответствующей страны на www.edifier.com и ознакомьтесь с разделом гарантийных обязательств.

США и Канада: [e-mail]

Южная Америка: Информацию о местных представительствах см. на веб-сайте www.edifier.com (английский язык) или www.edifierla.com (испанский/португальский язык).

@Edifier_Global @Edifier_Global@Edifierglobal

Модель: EDF100034

Edifier International Limited

P.O. Box 6264

General Post Office

Hong Kong (Гонконг)

Тел.: [phone]

© Edifier International Limited, 2021 г. Все права защищены.

Напечатано в Китае

ПРИМЕЧАНИЕ.

Вследствие усовершенствования и модернизации системы информация, представленная в данном руководстве, может быть изменена без предварительного уведомления.

Продукция EDIFIER настраивается для различных областей применения. Изображения и иллюстрации в настоящем руководстве могут немного отличаться от реальных изделий. В случае различий приоритет отдается реальному изделию.
