MANUALE UTENTE M601DB EDIFIER

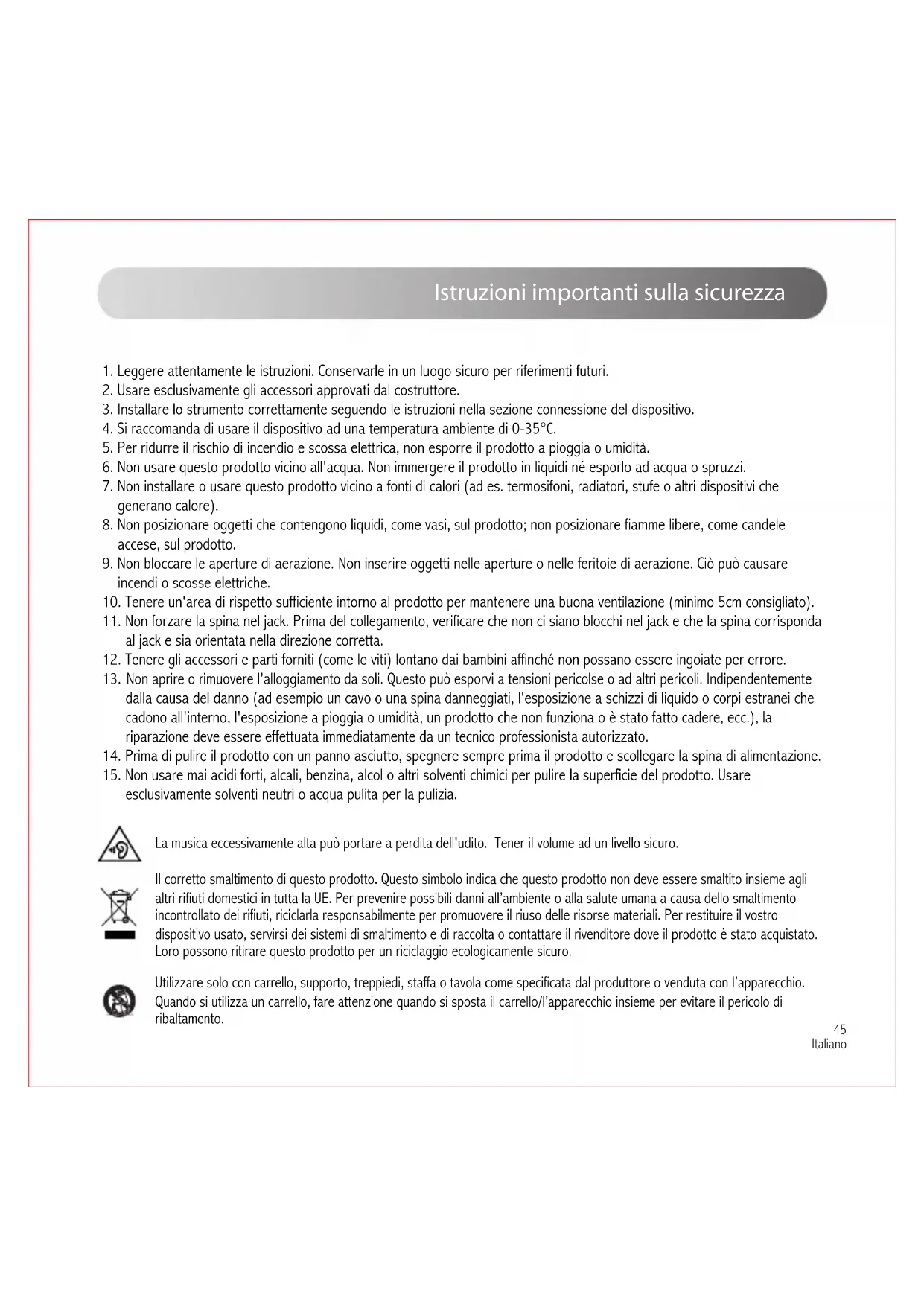

Istruzioni importanti sulla sicurezza

1. Leggere attentamente le istruzioni. Conservarle in un luogo sicuro per riferimenti futuri.

2. Usare esclusivamente gli accessori approvati dal costruttore.

3. Installare lo strumento correttamente seguendo le istruzioni nella sezione connessione del dispositivo.

4. Si raccomanda di usare il dispositivo ad una temperatura ambiente di 0-35°C.

5. Per ridurre il rischio di incendio e scossa elettrica, non esporre il prodotto a pioggia o umidità.

6. Non usare questo prodotto vicino all'acqua. Non immergere il prodotto in liquidi né esporlo ad acqua o spruzzi.

7. Non installare o usare questo prodotto vicino a fonti di calori (ad es. termosifoni, radiatori, stufe o altri dispositivi che generano calore).

8. Non posizionare oggetti che contengono liquidi, come vasi, sul prodotto; non posizionare fiamme libere, come candele accese, sul prodotto.

9. Non bloccare le aperture di aerazione. Non inserire oggetti nelle aperture o nelle feritoie di aerazione. Ciò può causare incendi o scosse elettriche.

10. Tenere un'area di rispetto sufficiente intorno al prodotto per mantenere una buona ventilazione (minimo 5cm consigliato).

11. Non forzare la spina nel jack. Prima del collegamento, verificare che non ci siano blocchi nel jack e che la spina corrisponda al jack e sia orientata nella direzione corretta.

12. Tenere gli accessori e parti forniti (come le viti) lontano dai bambini affinché non possano essere ingoiate per errore.

13. Non aprire o rimuovere l'alloggiamento da soli. Questo può esporvi a tensioni pericolse o ad altri pericoli. Indipendentemente dalla causa del danno (ad esempio un cavo o una spina danneggiati, l'esposizione a schizzi di liquido o corpi estranei che cadono all'interno, l'esposizione a pioggia o umidità, un prodotto che non funziona o è stato fatto cadere, ecc.), la riparazione deve essere effettuata immediatamente da un tecnico professionista autorizzato.

14. Prima di pulire il prodotto con un panno asciutto, spegnere sempre prima il prodotto e scollegare la spina di alimentazione.

15. Non usare mai acidi forti, alcali, benzina, alcol o altri solventi chimici per pulire la superficie del prodotto. Usare esclusivamente solventi neutri o acqua pulita per la pulizia.

La musica eccessivamente alta può portare a perdita dell'udito. Tener il volume ad un livello sicuro.

Il corretto smaltimento di questo prodotto. Questo simbolo indica che questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici in tutta la UE. Per prevenire possibili danni all'ambiente o alla salute umana a causa dello smaltimento incontrollato dei rifiuti, riciclarla responsabilmente per promuovere il riuso delle risorse materiali. Per restituire il vostro dispositivo usato, servirsi dei sistemi di smaltimento e di raccolta o contattare il rivenditore dove il prodotto è stato acquistato. Loro possono ritirare questo prodotto per un riciclaggio ecologicamente sicuro.

Utilizzare solo con carrello, supporto, treppiedi, staffa o tavola come specificata dal produttore o venduta con l'apparecchio. Quando si utilizza un carrello, fare attenzione quando si sposta il carrello/l'apparecchio insieme per evitare il pericolo di ribaltamento.

Istruzioni importanti sulla sicurezza

Avvertenza sull'alimentazione:

1. Posizionare il prodotto vicino alla presa elettrica per agevolarne l'uso.
2. Prima dell'uso, assicurarsi che la tensione di esercizio sia uguale all'alimentazione elettrica locale. Si può trovare la corretta tensione di esercizio sulla targhetta del prodotto.
3. Per motivi di sicurezza, scollegare il prodotto durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.
4. In condizioni normali l'alimentatore può riscaldarsi. Mantenere una buona ventilazione nell'area a prestare attenzione.
5. Etichette di avvertenza per la sicurezza sull'alloggiamento o sulla base del prodotto o sull'adattatore di alimentazione.

Questo simbolo avverte l'utente della presenza di tensioni pericolose non isolate all'interno dell'involucro del prodotto che potrebbero essere di grandezza sufficiente da costituire un pericolo di scosse elettriche per le persone.

Questo simbolo avverte l'utente di non smontare l'involucro del prodotto e che non vi sono parti sostituibili dall'utente all'interno. Portare il prodotto presso un centro di assistenza autorizzato per la riparazione.

Questo simbolo indica che il prodotto è destinato esclusivamente all'uso in ambienti interni.

Questo simbolo indica che si tratta di un prodotto di CLASSE II o di un dispositivo elettrico a doppio isolamento che non necessita di messa a terra.

La spina principale o il connettore apparecchio è utilizzato per scollegare l'apparecchio, l'apparecchio scollegato deve rimanere pronto per funzionare.

Prodotti wireless:

1. I prodotti wireless possono generare radiofrequenze a onde corte ed interferire con il normale uso di altri dispositivi elettronici o apparecchiature mediche.
2. Spegnere il prodotto quando non è consentito. Non usare il prodotto in strutture mediche, in aereo, presso i distributori di benzina, vicino a cancelli automatici, sistemi di allarme anti-incendio automatici o altri dispositivi automatici.
3. Non usare il prodotto in prossimità di pacemaker entro una distanza di 20cm. Le onde radio possono influire sul normale funzionamento del pacemaker o di altri dispositivi medici.

Contenuto della confezione

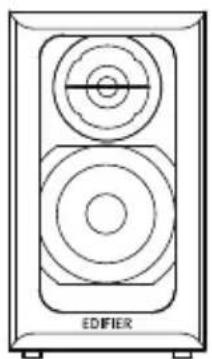

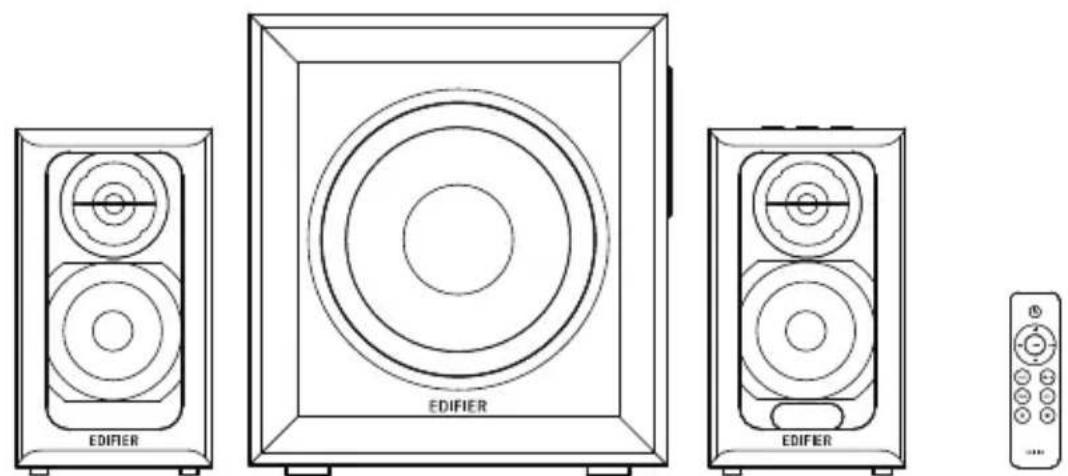

Altoparlante passivo Subwoofer Altoparlante attivo Telecomando

Cavo audio RCA da 3,5mm

Cavo audio da RCA a RCA

Cavo ingresso fibra ottica

Cavo di alimentazione Manuale dell'utente

Nota: Le immagini sono solo a scopo illustrativo e possono differire dal prodotto reale.

Illustrazioni

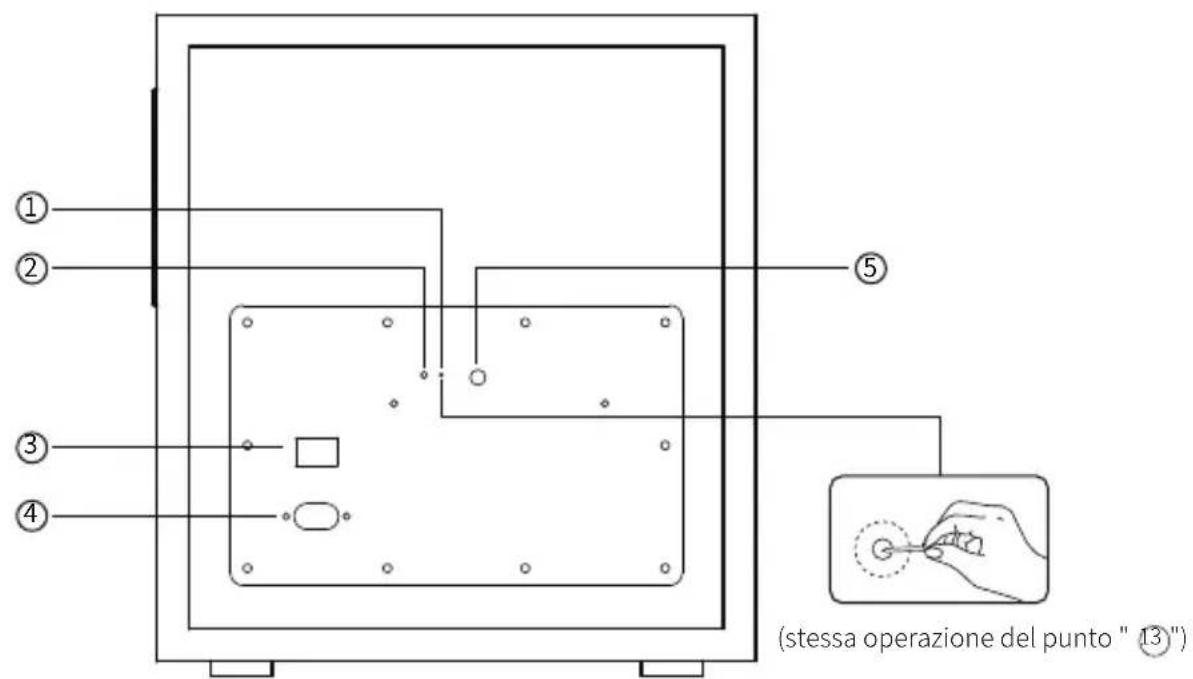

① ② ③ ④ ⑤ (stessa operazione del punto " 13")

1. Pulsante d'accoppiamento (accoppiamento del subwoofer con altoparlante attivo)

L'altoparlante attivo è stato accoppiato con il subwoofer prima di lasciare la fabbrica. La connessione wireless dovrebbe riprendere automaticamente quando sia l'altoparlante attivo che il subwoofer sono accesi, e l'indicatore rosso sarà costantemente acceso.

Se la connessione non riesce, attenersi ai passaggi seguenti per risolvere il problema:

• Accendere il subwoofer, l'indicatore di stato deve lampeggiare lentamente, il che indica che non è attiva alcuna connessione wireless;
• Premere il pulsante "Pair" sul pannello posteriore del subwoofer per passare alla modalità di accoppiamento. L'indicatore di stato lampeggerà rapidamente;
• Premere il pulsante "Pair" sul pannello posteriore dell'altoparlante attivo per passare alla modalità di accoppiamento;

• Attendere finché l'indicatore di stato non rimane acceso in modo permanente. A questo punto l'accoppiamento è stato effettuato e viene stabilita una connessione wireless.

• Indicatore di stato

• Tasto di accensione

• Cavo di alimentazione

• Manopola bassi

Illustrazioni

1. Cavo di alimentazione
2. Tasto di accensione
3. Ingresso AUX
4. Ingresso linea
5. Ingresso ottico
6. Ingresso coassiale
7. Indicatore di stato
8. Pulsante d'accoppiamento (accoppiamento del subwoofer con altoparlante attivo)
9. Collegamento all'altoparlante passivo

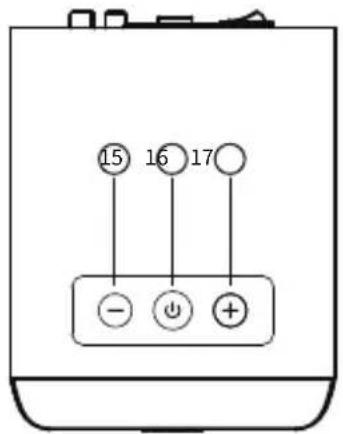

15 16 17 - + + +

1. Pulsante abbassa volume
   Premere: abbassare il volume
   Premere e tenere premuto per circa 3 secondi per disconnettere il Bluetooth (modalità Bluetooth)

2. Accensione/spegnimento / selettore modalità / indicatore modalità
   Premere: selettore modalità
   Bluetooth: la luce blu lampeggia
   AUX: la spia verde lampeggia una volta
   Ingresso linea: la spia verde lampeggia due volte
   Ottico: la spia rossa lampeggia una volta
   Coassiale: la spia rossa lampeggia due volte
   Premere e tenere premuto: accensione/spegnimento

3. Pulsante alza volume

Premere: aumentare il volume

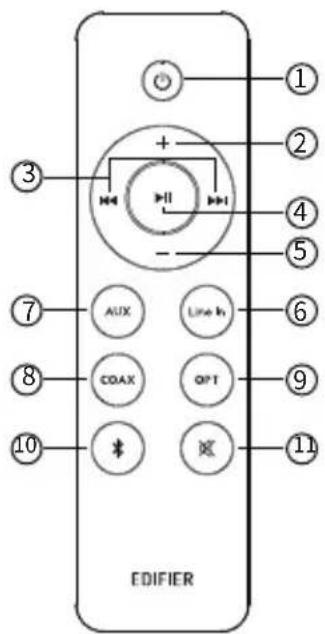

Telecomando

1. Accensione/spegnimento
2. Aumentare il volume
3. Brano precedente/brano successivo (modalità Bluetooth)
4. Riproduzione/pausa (modalità Bluetooth)
5. Abbassare il volume

6. Modalità ingresso linea

7. Modalità AUX

8. Modalità coassiale
9. Modalità ottico
10. Modalità Bluetooth

Premere: modalità Bluetooth

Premere e tenere premuto: disconnettere

il Bluetooth (modalità Bluetooth)

1. Muto/muto spento

Installazione e sostituzione della batteria:

Ruotare il coperchio della batteria secondo la direzione della freccia ed estrarla; installare correttamente la batteria CR2032 nel vano batteria e poi chiudere il coperchio della batteria.

OPEN ①↑ PUSH

AVVERTENZA!

1. Non ingerire la batteria; pericolo di ustioni chimiche.
2. Il prodotto include una batteria wafer. L'ingerimento di questa batteria può causare lesioni o la morte. Non collocare la batteria vecchia o nuova in luoghi alla portata dei bambini.
3. Non usare il prodotto se il coperchio della batteria manca o non è chiuso e tenere il telecomando fuori dalla portata dei bambini.
4. Se la batteria è stata ingerita è necessario dirigersi subito in ospedale.

Nota:

1. Non posizionare il telecomando in luoghi caldi ed umidi.
2. Non caricare le batterie.
3. Rimuovere le batterie quando non vengono utilizzate per un lungo periodo di tempo.
4. La batteria non dovrebbe essere esposta ad eccessivo calore come la luce del sole diretta, fuoco o simili.
5. Se la batteria non è sostituita correttamente vi è il pericolo di esplosione. Sostituire esclusivamente con batterie dello stesso tipo o equivalenti.

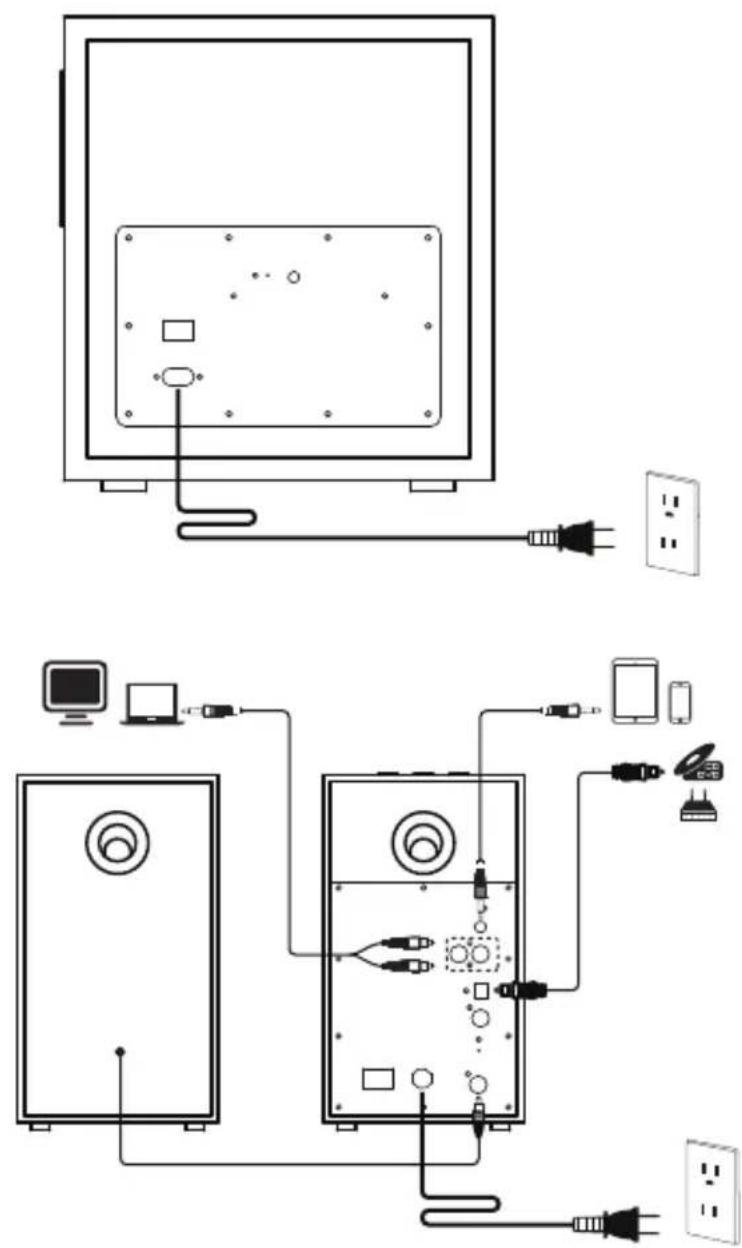

Collegamenti

1. Modalità AUX/ingresso linea

• Premere il pulsante "⏻" sull'altoparlante attivo, oppure premere il pulsante "AUX" o "Line In" sul telecomando per passare alla modalità AUX o ingresso linea (l'indicatore verde lampeggerà, quindi rimarrà acceso fisso);
• Collegare la sorgente audio (telefono cellulare, tablet, ecc.) alla porta di ingresso "AUX" o "Line In" (notare la corrispondenza del colore) sul pannello posteriore dell'altoparlante attivo utilizzando il cavo audio;
• Riprodurre la musica sul dispositivo connesso e regolare le impostazioni al livello desiderato.

2. Modalità ottico

• Premere il pulsante "⏻" sull'altoparlante attivo, oppure premere il pulsante "OPT" sul telecomando per passare alla modalità ottico (l'indicatore rosso lampeggerà una volta, quindi rimarrà acceso fisso);
• Collegare la sorgente audio (DVD, Set Top Box, ecc.) alla porta di ingresso "OPT" sul pannello posteriore dell'altoparlante attivo utilizzando il cavo audio in fibra ottica;
• Riprodurre la musica sul dispositivo connesso e regolare le impostazioni al livello desiderato.

3. Modalità coassiale

• Premere il pulsante "①" sull'altoparlante attivo, oppure premere il pulsante "COAX" sul telecomando per passare alla modalità coassiale (l'indicatore rosso lampeggerà due volte, quindi rimarrà acceso fisso);
• Collegare la sorgente audio alla porta di ingresso "COAX" sul pannello posteriore dell'altoparlante attivo utilizzando il cavo coassiale (cavo coassiale non incluso);
• Riprodurre la musica sul dispositivo connesso e regolare le impostazioni al livello desiderato.

Ingresso audio

4. Modalità Bluetooth

• È l'ingresso Bluetooth di default quando viene acceso per la prima volta; Si può anche premere il pulsante " 🔊" sull'altoparlante attivo, o il pulsante " ✉" sul telecomando per passare alla modalità Bluetooth (l'indicatore blu lampeggerà rapidamente);
• Configurare il proprio dispositivo Bluetooth per effettuare la ricerca e selezionare "EDIFIER M601DB", dopo che l'accoppiamento ha avuto successo, il indicatore blu sarà acceso fisso.
• Riprodurre la musica sul dispositivo connesso e regolare le impostazioni al livello desiderato.
• Per disconnettere il Bluetooth, premere e tenere premuto il pulsante " ⊖" sull'altoparlante attivo per circa 3 secondi, oppure premere il pulsante " ✝" sul telecomando.

Nota:

• Per godere delle funzioni Bluetooth complete di questo prodotto, assicurarsi che il dispositivo mobile supporti i profili A2DP (Advanced Audio Distribution Profile, Profilo di Distribuzione Audio Avanzato) e AVRCP (Audio Video Remote Control Profile, Profilo telecomando audio video).
• La connettività e la compatibilità Bluetooth possono essere diverse tra vari dispositivi sorgente, in base alle versioni software dei dispositivi sorgente.
• Solamente i segnali audio PCM standard (44.1KHz/48KHz) funzionano in modalità ottica/coassiale.

Specifiche

Watt totali (picco): 220W

Watt totali (RMS): 110W (R/L: 20W+20W SW: 70W)

Risposta in frequenza: R/L: 140Hz-20KHz

SW: 50Hz-170Hz

Ingresso audio: Ingresso linea, AUX, Ottico, Coassiale, Bluetooth

Dichiarazione per l'Unione Europea

Frequenza di banda: 2.402GHz \~ 2.480GHz

Potenza di uscita RF: ≤ 20 dBm (EIRP)

Non vi sono restrizioni d'uso.

Risoluzione dei problemi

Nessun suono

• Verificare se gli altoparlanti sono in stato ON.
• Provare ad attivare il volume usando il controllo del volume principale o il telecomando.
• Assicurarsi che i cavi audio siano ben collegati e che l'ingresso sia impostato correttamente sugli altoparlanti.
• Verificare che vi sia un segnale in uscita dalla sorgente audio.

Impossibile collegarsi tramite Bluetooth

• Assicurarsi che l'altoparlante sia impostato sull'ingresso Bluetooth. Se è in altre modalità audio il Bluetooth non si collegherà. Scollegare da qualsiasi dispositivo Bluetooth premendo e tenendo premuta " * " in modalità Bluetooth e riprovare.
• La portata effettiva della trasmissione Bluetooth è 10 metri; assicurarsi che l'uso sia entro questo intervallo.
• Provare a collegare un altro dispositivo Bluetooth.

L'M601DB non si accende

- Verificare che l'alimentazione elettrica sia collegata o se la presa a muro è accesa.

Rumore proveniente dagli altoparlanti

- Gli altoparlanti EDIFIER generano pochissimo rumore, mentre il rumore di background di alcuni dispositivi audio è decisamente troppo alto. Scollegare i cavi audio e alzare il volume, se non si avverte alcun rumore a 1 metro di distanza dall'altoparlante, non sussiste alcun problema con questo prodotto.

Per sapere di più su EDIFIER, visitare il sito www.edifier.com

Per domande sulla garanzia EDIFIER, visitare la relativa pagina del paese sul sito www.edifier.com e consultare la sezione intitolata Condizioni di garanzia.

USA e Canada: [e-mail]

Sud America: Visitare il sito www.edifier.com (inglese) o www.edifierla.com (spagnolo/portoghese) per informazioni locali di contatto.
