使用説明書 Rage 258 PEAVEY

保 保护接地端子。设备应该连接到带有保护接地连接的电源插座。 人体への電気ショックの危険が考えられる製品筐体内の非絶縁「危険電圧」の存在をユーザーに警告す るものです。 製品に付属している説明書に記載の重要な操作およびメンテナンス（サービス）要領の存在をユーザーに警告するものです。 注意： 電気ショックの危険あり — 開けないでください! 注意： 電気ショックの危険を低減するため、カバーを外さないでください。内部部品はユーザーによるサービス不可。資格のあるサービス要因のサービスを要請してくだ

警告:電気ショックまたは火災の危険を避けるため、この装置を雨または湿気にさらしてはなりません。ま た、過敏など液体を含む物をこの装置上に置いてはなりません。 この装置を使用する前に、警告事項につ いて操作ガイドをお読みください。 保護接地端子。装置は保護接地に接続している電源コンセントに接続する必要があります CHINESEJAPANESEENGLISH

GUARDE ESSAS INSTRUÇÕES!安全のための重要事項

警告: 電気製品を使用するときは、次の項目を含め、基本的な注意事項を常にお守りください。

3. すべての 警 告に注 意してください。

4. すべての 指 示に従ってください 。

5. 本装置を水の近くで使用しないでください。

6. お手入れには乾いた布をお使いください。

7. 開 口 部 を ふさが ないでくだ さい 。メーカ ー の 指 示 に 従 って 設 置 してください 。

8. ラジエータ、ストーブなど (アンプを含む)、発熱体の近くに設置しないでください。

分極プラグや接地プラグの安全性を損なわないようにしてください。分極プラグの2つのブレードは、一方が他より幅広くなっています。

接地式のプラグには2つのブレードと接地プラグがあります。幅広のブレードや接地プラグは安全のために付けられています。所定のプ

ラグがコンセントなどに合わない場合、旧式のコンセントなどの交換について技術者に問い合わせてください。

電源コードを踏んだり挟んだりしないように保護してください。特にプラグ、コンセント、装置から出る部分を保護してください。

11. 備品/付属品はメーカーのものを使用してください。

カート、スタンド、三脚、ブラケット、テーブルなどは、メーカー指定のもの、または装置とともに販売されているもの使用してください。カ

ートを使用するときは、カートと装置を動かしたときに横転などでケガをしないよう注意してください。

13. 落雷の恐れのある嵐のとき、または長期間使用しないときは本装置の電源を外してください。

保守作業はすべて資格のあるサービス担当者に依頼してください。保守作業が必要になるのは、装置が故障した場合、たとえば、電源

コードやプラグが破損、装置に液体がかかる。物が落ちる、雨など湿度の影響を受ける、正常に動作しない、落下した場合などです。

グランドピン（接地ピン）は決して取り外さないでください。フリーブックレット「感電と接地」を入手してください。装置の電源コードの横

に記載されているタイプの電源にのみ接続してください。

16. 本製品をラックに載せる場合は、背面を支持するものが必要です。

17. Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug‚ proceed as follows: a) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E‚ the earth symbol‚ colored green or colored green and yellow. b) The wire that is colored blue must be connected to the terminal that is marked with the letter N or the color black. c) The wire that is colored brown must be connected to the terminal that is marked with the letter L or the color red.

18. 電気機器に水がかからないようにしてください。花瓶など液体の入ったものを装置に置かないように注意してください。

オン/オフスイッチは、主電源のどちらの側も切断しません。オン/オフスイッチがオフ位置のとき、シャシー内部のエネルギー（高電圧）

は危険なレベルにあります。主電源プラグまたは機器のカプラが切断装置になっています。切断装置はすぐに動作し使用できる状態に

極めて高い騒音レベルは聴覚を永久に損なう原因になることがあります。騒音による聴覚障害の可能性は人によって異なりますが、十

分に高い騒音を十分長い時間浴びた場合には、ほぼすべての人が何らかの障害を被ります。米国労働安全衛生庁 (OSHA) は、許容

できるノイズレベル（騒音暴露レベル）を次のように定めています。 1日当たりの時間 サウンドレベルdBA、スローレスポンス

½ 110 1⁄4以下 115 OSHAによると、上記許容限度を超える場合は聴覚障害の原因になります。騒音が上記限度を超える場合は、永久的な聴覚障害を避けるため、このアンプシステ ムの操作時に、外耳道または耳全体にイヤプラグやプロテクタを装着する必要があります。高音圧レベルによる危険な状態を避けるため、このアンプシステムのよ うな高音圧レベルを出力する機器に触れる人はすべて、本機を使用中はプロテクタにより聴覚を保護することをおすすめします。 本書は保管してください! JAPANESE重要安全事项

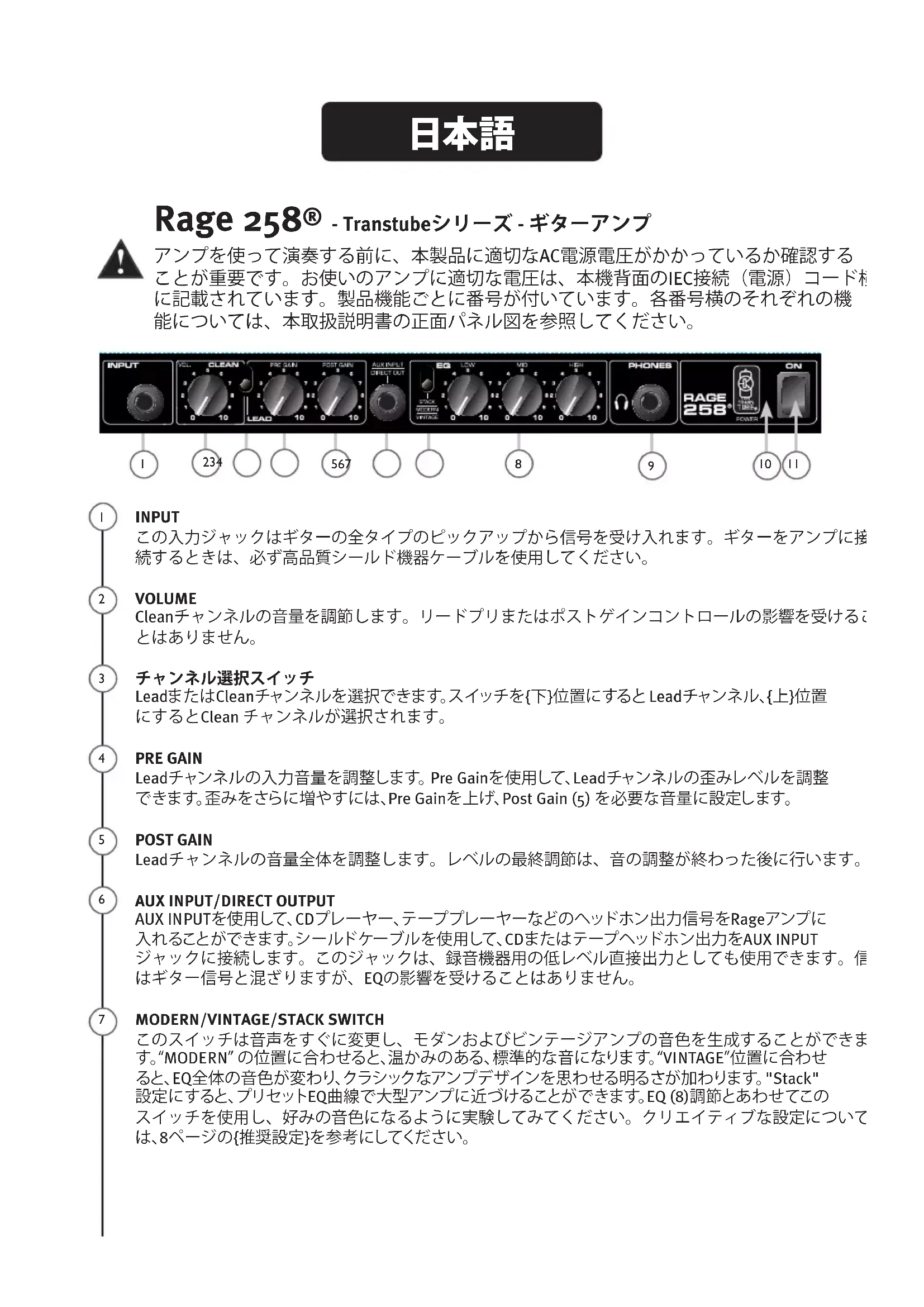

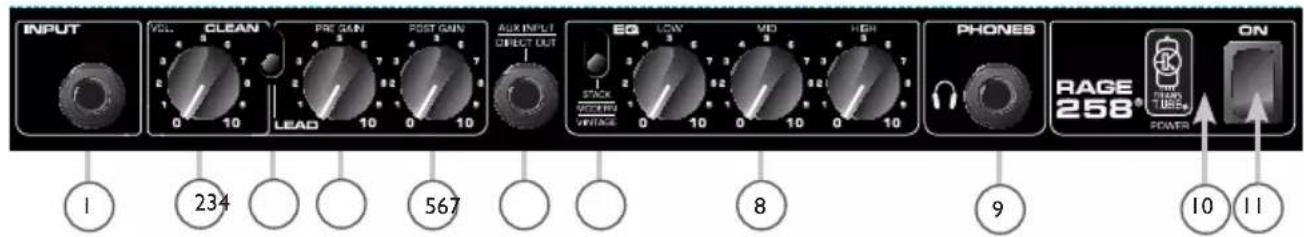

- Transtubeシリーズ - ギターアンプ アンプを使って演奏する前に、本製品に適切なAC電源電圧がかかっているか確認する ことが重要です。お使いのアンプに適切な電圧は、本機背面のIEC接続（電源）コード横 に記載されています。製品機能ごとに番号が付いています。各番号横のそれぞれの機 能については、本取扱説明書の正面パネル図を参照してください。 INPUT この入力ジャックはギターの全タイプのピックアップから信号を受け入れます。ギターをアンプに接 続するときは、必ず高品質シールド機器ケーブルを使用してください。 VOLUME Cleanチャンネルの音量を調節します。リードプリまたはポストゲインコントロールの影響を受けるこ

チャンネル選択スイッチ LeadまたはCleanチャンネルを選択できます。スイッチを{下}位置にすると Leadチャンネル、{上}位置 にするとClean チャンネルが選択されます。 PRE GAIN Leadチャンネルの入力音量を調整します。 Pre Gainを使用して、Leadチャンネルの歪みレベルを調整 できます。歪みをさらに増やすには、Pre Gainを上げ、Post Gain (5) を必要な音量に設定します。 POST GAIN Leadチャンネルの音量全体を調整します。レベルの最終調節は、音の調整が終わった後に行います。

AUX INPUT/DIRECT OUTPUT

AUX INPUTを使用して、CDプレーヤー、テーププレーヤーなどのヘッドホン出力信号をRageアンプに

入れることができます。シールドケーブルを使用して、CDまたはテープヘッドホン出力をAUX INPUT

ジャックに接続します。このジャックは、録音機器用の低レベル直接出力としても使用できます。信号 はギター信号と混ざりますが、EQの影響を受けることはありません。

MODERN/VINTAGE/STACK SWITCH

このスイッチは音声をすぐに変更し、モダンおよびビンテージアンプの音色を生成することができま す。“MODERN” の位置に合わせると、温かみのある、標準的な音になります。“VINTAGE”位置に合わせ ると、EQ全体の音色が変わり、クラシックなアンプデザインを思わせる明るさが加わります。"Stack" 設定にすると、プリセットEQ曲線で大型アンプに近づけることができます。EQ (8)調節とあわせてこの スイッチを使用し、好みの音色になるように実験してみてください。クリエイティブな設定について は、8ページの{推奨設定}を参考にしてください。

パッシブト―ンコントールです。それぞれ low、mid および high周波数を調整します。

このステレオジャックで、ステレオヘッドセットの両側に信号を流すことができます。モノラルヘッド セットを使用できますが、お勧めしません。 POWER LED 機器に電源が入ったときに点灯します。 POWERスイッチ

スイッチを{ON}の位置にすると、機器に電源が入ります。POWER LED (10)が点灯して、機器に電源が

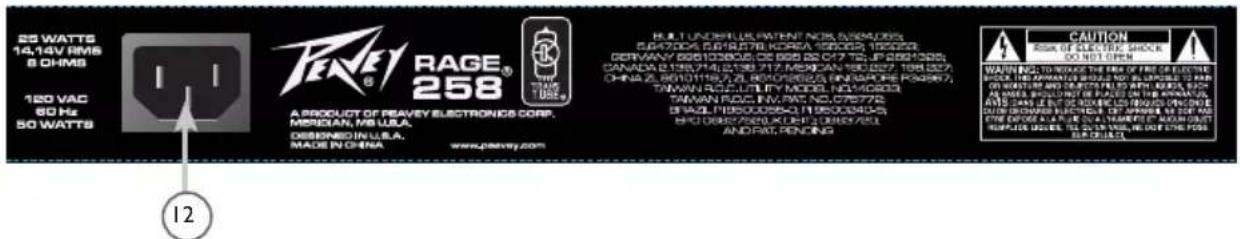

入ったことを知らせます。 AC電源コード (背面パネル) このラインコードは機器のAC電源です。ラインコードを適切に接地したAC電源に接続します。使用す る電源電圧が適切でない場合、本機器が破損することがあります。 (本機に記載の電圧を参照してください。) ラインコードプラグの接地ピンは絶対取り外したり切った

8 Ωに25 W(rms) 電力＠クリッピング (標準): (5% THD、1 kHz、120 V ACライン) 8 Ωに25 W RMS

コントロールを以下の設定にし た状態で、@ 2 kHzで測定して

チャンネル選択通常 (アウト) ロ−およびハイ＠10 ミッド＠0 プリゲインおよびポストゲイ ン＠10

インピーダンス: 高Z、1 M Ω 公称入力レベル -6 dBV 70 mV RMS

入力インピーダンス: 100 k Ω 公称入力レベル 5V RMS、 -6 dBV (CD/テーププレーヤーのステレ オヘッドホン出力用ステレオジャッ

8 Ωに50mW (フォンプラグを差し込んだ場合、 ステレオジャック、モノラル信号は内 蔵スピーカーに接続されません)

特別ロ−、ミッドおよびハイパ ッシブタイプEQ 寸法 (高さ x 幅 x 奥行き): 14.75" x 16.25" x 8.5"

仕様は予告なく変更されることがあります。 Rage 258

カントリーリードLOW、MIDおよびHIGH EQ

パッシブト―ンコントールです。それぞれ low、mid および high周波数を調整します。

このステレオジャックで、ステレオヘッドセットの両側に信号を流すことができます。モノラルヘッド セットを使用できますが、お勧めしません。 POWER LED 機器に電源が入ったときに点灯します。 POWERスイッチ

スイッチを{ON}の位置にすると、機器に電源が入ります。POWER LED (10)が点灯して、機器に電源が

入ったことを知らせます。 AC電源コード (背面パネル) このラインコードは機器のAC電源です。ラインコードを適切に接地したAC電源に接続します。使用す る電源電圧が適切でない場合、本機器が破損することがあります。 (本機に記載の電圧を参照してください。) ラインコードプラグの接地ピンは絶対取り外したり切った

8 Ωに25 W(rms) 電力＠クリッピング (標準): (5% THD、1 kHz、120 V ACライン) 8 Ωに25 W RMS

50 W、50/60 Hz、120 V AC

コントロールを以下の設定にし た状態で、@ 2 kHzで測定して

チャンネル選択通常 (アウト) ロ−およびハイ＠10 ミッド＠0 プリゲインおよびポストゲイ ン＠10

インピーダンス: 高Z、1 M Ω 公称入力レベル -6 dBV 70 mV RMS

入力インピーダンス: 100 k Ω 公称入力レベル 5V RMS、 -6 dBV (CD/テーププレーヤーのステレ オヘッドホン出力用ステレオジャッ

8 Ωに50mW (フォンプラグを差し込んだ場合、

特別ロ−、ミッドおよびハイパ ッシブタイプEQ 寸法 (高さ x 幅 x 奥行き): 14.75" x 16.25" x 8.5"

仕様は予告なく変更されることがあります。 Rage 258
