Type de produit	デスクトップパソコン向けATXマザーボード
Marque	MSI
Modèle	G52-77151X1 (MS-7715シリーズ)
Dimensions	19.0 cm x 30.5 cm (ATXフォームファクター)
Processeurs supportés	AMD Phenom II、Phenom、Athlon II、Athlon、Sempron (ソケットAM3)
Jeu de puces	ノースブリッジ AMD 770、サウスブリッジ AMD SB710
Mémoire supportée	DDR3 800/1066/1333/1600 MHz (OC)、最大8GB、デュアルチャンネル
Connecteurs stockage	SATA 3Gb/sポート6基 (870-C43モデル) または2基 (870-SG45モデル)
Connecteurs USB	背面パネルに最大6つのUSB 2.0ポート、内部コネクタ
Audio	Realtek ALC887、7.1chオーディオ、ジャック検出対応
Réseau	Realtek RTL8111Eギガビットイーサネット (870-SG45) またはRTL8105Eファストイーサネット (870-C43)
Alimentation requise	ATX 24ピンコネクタ + CPU 8ピンコネクタ
Emplacements d'extension	PCIe x16×1、PCIe x1×3、PCI×2
Fonctions principales	HyperTransport 3.0対応、オーバークロック、AMD Cool'n'Quiet、AMD SVMテクノロジー
Entretien et nettoyage	柔らかい乾いた布で定期的にほこりを拭き取ってください。回路に触れないようにしてください。
Sécurité	取り扱い前に静電気を除去してください。導電性表面に設置しないでください。
Pièces détachées et réparabilité	交換可能なCMOS電池CR2032、SATAケーブル、フロントパネルケーブルが付属。専門家による修理を推奨します。
Informations générales	取扱説明書はフランス語です。標準メーカー保証。

よくある質問 - G52-77151X1 MSI

G52-77151X1マザーボードと互換性のあるプロセッサは？

ソケットAM3のAMD Phenom II、Phenom、Athlon II、Athlon、Sempronプロセッサをサポートしています。完全なリストはMSIのWebサイトをご覧ください。

RAMメモリの取り付け方法は？

DDR3モジュールをDIMMスロットに切り欠きに合わせて挿入します。デュアルチャンネルモードの場合は、同じ色のスロットに同一のモジュールを使用してください。最大容量は8GBです。

パソコンが起動しない場合の対処法は？

電源接続、CPUとRAMの正しい取り付け、CMOSジャンパ(JBAT1)が1-2位置にあることを確認してください。問題が続く場合は、メモリモジュール1枚だけで起動してみてください。

BIOSへのアクセス方法は？

起動時に画面に'Press DEL to enter Setup'と表示されたら、Delキーを押してください。

CMOSのクリア方法は？

PCの電源を切り、JBAT1ジャンパを1-2位置から2-3位置に数秒間移動し、その後1-2に戻します。PCの電源が入っているときにCMOSをクリアしないでください。

必要な電源コネクタは？

マザーボードにはATX 24ピンコネクタ (JPWR1) とCPU 8ピンコネクタ (JPWR2) が必要です。電源ユニットがこれらを備えていることを確認してください。

SATAハードドライブは使用できますか？

はい、モデルに応じて2または6のSATA 3Gb/sポートを備えています。ケーブルの向きに注意してSATAデバイスを接続してください（90°に曲げない）。

メモリのデュアルチャンネルモードを有効にする方法は？

同一のメモリモジュール（同じ容量、同じタイプ）をDIMM1とDIMM2（または構成に応じてDIMM3とDIMM4）に取り付けます。BIOSが自動的にデュアルチャンネルモードを検出します。

マザーボードはオーバークロックをサポートしていますか？

はい、BIOSのCell Menuから可能です。FSB周波数、CPU倍率、電圧を調整できます。注意：誤ったオーバークロックはコンポーネントを損傷する可能性があります。

互換性のあるコンポーネントのリストはどこで見つけられますか？

テスト済みメモリモジュールについてはMSI Webサイト http://www.msi.com/index.php?func=testreport、サポートプロセッサについては http://www.msi.com/index.php?func=cpuform2 をご覧ください。

使用説明書 G52-77151X1 MSI

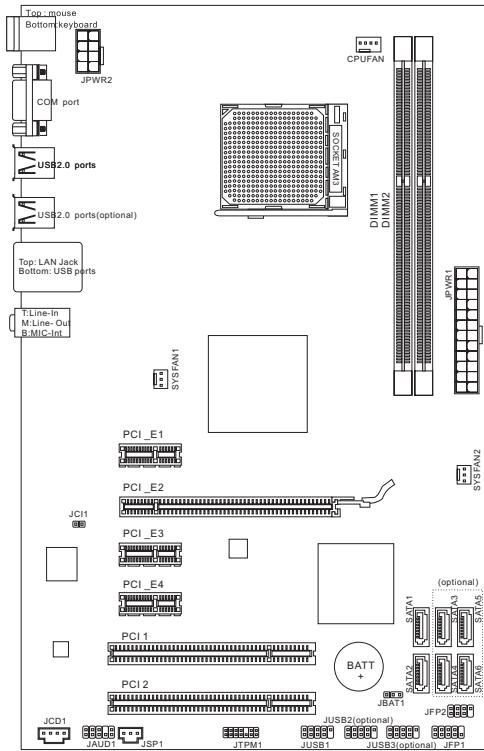

870-SG45/870-C43 シリーズ (MS-7715 v1.x) ATX マザーボード SB710 チップセットを搭載し、AMD® AM3 プロセッサをサポートします。 870-SG45/870-C43 シリーズは、優れた性能と拡張性を提供します。

AM3 CPU およびクーラーの取り付け

S/PDIF コネクタ: JSP1

HT Link Speed (HT リンク速度)

参照図のように、シャーシにスタンドオフを取り付け、マザーボードをネジ穴に合わせて固定します。

注意

AdvancedBIOSFeatures（高度なBIOS機能）

このメニューを使用して、特別に強化された機能を設定できます。

Integrated Peripherals（統合周辺機器）

このメニューを使用して、周辺機器の特別な設定を行うことができます。

Save&Exit Setup（保存して終了）

CPU倍率の調整

FSB/DRAM倍率

この項目では、FSB/DRAM倍率を設定できます。

調整後のメモリ周波数（MHz）

この項目には、調整後のメモリ周波数が表示されます。読み取り専用です。

ATX 8ピン電源コネクタ：JPWR2

この電源コネクタはCPU用です。

注意事項

Serial ATAコネクタ：（870-SG45はSATA1～2、870-C43はSATA1～6をサポート）

パネルUSBコネクタ：（870-SG45はJUSB1、870-C43はJUSB1～3をサポート）

統合周辺機器

このメニューを使用して、統合周辺機器を設定します。

電源管理設定

このメニューを使用して、電源管理を設定します。

ハードウェアモニタ

オーバークロックプロファイル

CPU倍率の調整

アドバンストクロックキャリブレーション

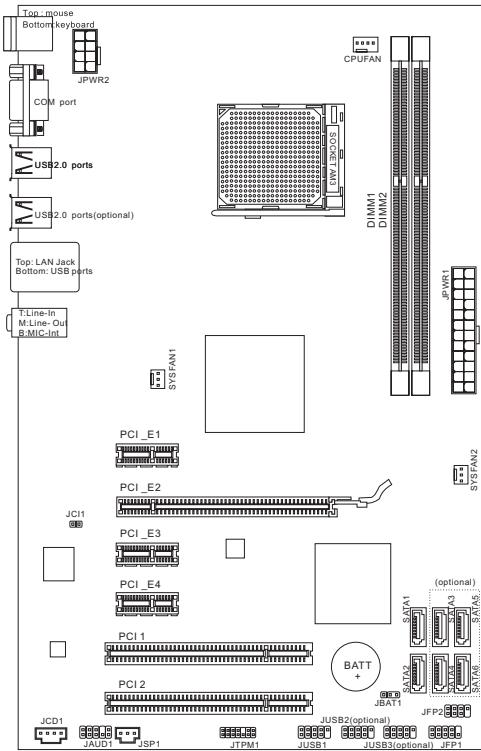

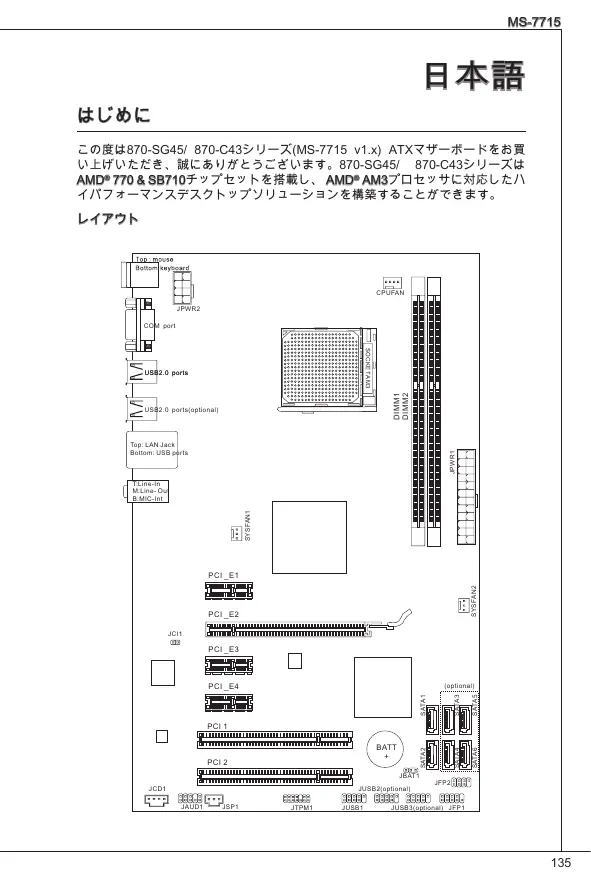

この度は、870-SG45/870-C43シリーズ(MS-7715 v1.x) ATXマザーボードをお買い上げいただき、誠にありがとうございます。MS-870-SG45/870-C43シリーズは、AMD® 770 & SB710チップセットを搭載し、AMD® AM3ソケットに対応したハイパフォーマンスデスクトップシステムを構築することができます。

マザーボードの仕様

対応プロセッサ

AM3 AMD® Phenom II/ Phenom/ Athlon II/ Athlon/ Sempronプロセッサ (最新のCPU対応表は、下記のWebサイトをご参照ください。 http://www.msi.com/index.php?func=cpuform2)

ハイパートランスポート

Hyper Transport (HT) 3.0テクノロジーを搭載

子の数

対応メモリ

DDR3 800/1066/1333/1600*(OC) SDRAM（最大8GB搭載可能） - ヨーテルチフローマリアクセス対応 （最新のマリモジロー専状況につきましては、下記Webサイトをご参照ください。http://www.msi.com/index.php?func=testreport）

LAN

Realtek® RTL8111E LAN 10/100/1000Mbps（870-SG45対応） Realtek RTL8105E LAN 10/100Mbps（870-C43対応）

オーディオ

Realtek ALC887 7.1チャンネルオーディオ出力をサポート（接続検知機能付き） Azalia 1.0準拠

SATA

AMD® SB710によるSATA 3Gb/sポート6基搭載（870-C43対応） AMD® SB710によるSATA 3Gb/sポート2基搭載（870-SG45対応）

インターフェース

I/Oパネル

- PS/2マウス×1 - PS/2キーボード×1 - パラレル×1 - USB 2.0ポート×4（870-SG45対応） - USB 2.0ポート×6（870-C43対応） - LANポート×1 - オーディオジャック

オンボード

• USB 2.0コネクタ×1（870-SG45対応）
• USB 2.0コネクタ×3（870-C43に対応） - SPDIF出力コネクタ×1
• トルコネクタ×1
• イス開放 セブンター×1
• CD入力コネクタ×1
• TPMヘッダー×1

S□

PCIEx16スロット×1 PCIEx1スロット×3 PCIスロット×2、3.3V/5V PCIパワーカード

寸法

ATX（19.0cm × 30.5cm）

取付穴

6穴

（製品について詳しい情報が必要な場合は、弊社のWebサイトを参照してください。http://www.msi.com/index.php）

穴

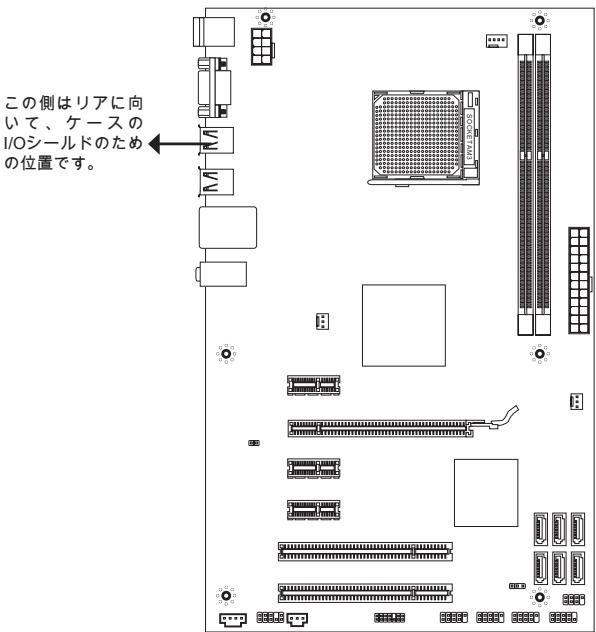

本製品を設置する場合、ケースの正しい位置にマザーボードを置きます。ねじ穴の位置は以下のように表示します。

上図を参照して、スタンドオフをケースの適切な位置にインストールしてください。その後、ねじ穴を通過して固定します。

注意

• 毎回の起動時にショートを防止するために、マザーボードの回路とケースの間の接触、あるいはケースに取り付ける際に不要なスタンドオフを禁止してください。
• トーリフを引き起こさないための策として、マザーボード/ケースの内に金属のメンボーニングを取り付けていることを確認してください。

10,000回

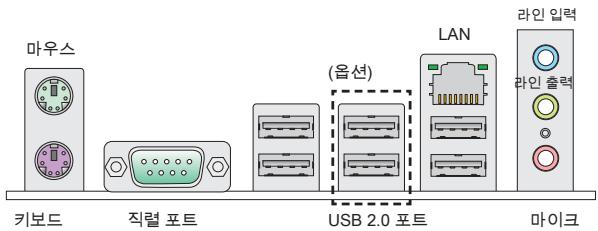

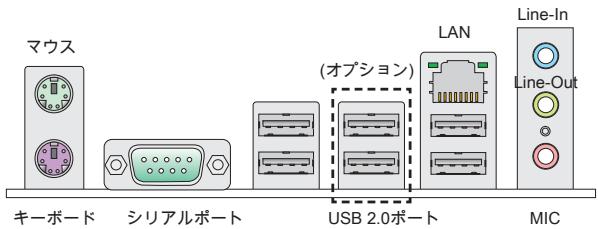

リアパネルの構成は以下の通りです。

ハードウェアセットアップ

AM3 CPUおよびクーラーの装着

CPUを取り付ける場合には、オーバーヒートを防ぐためにヒートシンクがCPUに密着するように確実に取り付けてください。効果的な放熱を行うために、ヒートシンクをCPUに装着する場合には必要に応じてシリコングリスを塗布してください。

AM3 CPUのヒートシンク側

効果的な放熱を行うために、シリコングリスを塗布してください。

金色の三角印

下記の手順に従って正しくCPUとCPUクーラーを装着してください。装着方法を誤ると、最悪の場合CPUやマザーボードにその破損を招くことがあります。

1. 固定レバーを横に倒し、90度まで引き上げてください。レバーの引き上げが甘いとCPUの取り付けが不十分になり、動作不良やショートの原因になりますのでご注意ください。
2. CPU上の金色の三角印（取り付け目印）と、ソケット上の三角印を合わせてCPUを装着してください。
3. CPUが正しく装着された状態は、爪が浮いていない状態です。横向きに見て、爪が浮いているような状態であれば、向きを確認し取り付けをやり直してください。間違ったCPUの装着はCPUやマザーボードに重大な損傷を与える可能性がありますので、十分にご注意ください。
4. ヒートシンクをリテンションプレートの上に設置し、片側の金具を押し込んで、ソケットのプレートに取り付けます。
5. 次に、反対側にあるクリップも下に押し下げます。これでヒートシンクが固定されます。固定レバーの位置を確認し、時計回りの方向に回します。
6. 安全ロックを固定ボルトに引っかかるまで回します。
7. CPUファンの電源ケーブルをコネクタに接続します。

注意

• 本書の図は、ATMS3 CPUまたは関連デバイスを必ずしも参照するものではなく、上部の製品とは細部や外観が異なる場合があります。あらかじめご了承ください。
• CPUファンを固定するバネ状の金具には、弾力性の強い素材が使用されています。ロックを解除する際にバネが跳ねることがあり、指などを挟む危険性があります。マイナスドライバーなどでバネの先端を押さえながら作業を進めると良いでしょう。

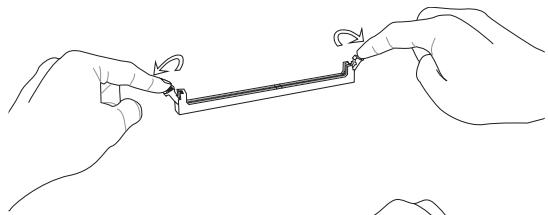

メモリモジュールの装着

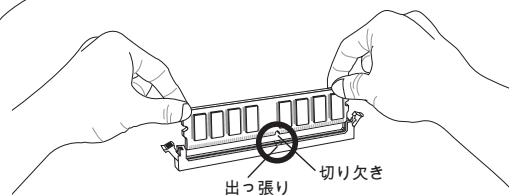

1. メモリモジュールの中央付近には、左右対称の位置に切り欠きが1つ設けられています。この切り欠きの向きをスロットに合わせて挿入します。
2. DIMMメモリモジュールをDIMMスロットへ垂直に差し込むと、DIMMスロットの両側にあるメモリ固定ラッチが自動的に閉じ、モジュールを固定します。メモリモジュールはしっかりと装着してください。モジュールの端子部分が見えなくなるまで挿入します。
3. 電源投入前に、メモリの両側のメモリ固定ラッチが正しく固定されていることを確認してください。

注意

• ニュートラルチャネルを有効にするには、同一のメモリモジュールを装着してください。
• メモリスロットはDIMM1を優先して使用してください。

ATX 24ピン電源コネクタ：JPWR1

ATX電源24ピンコネクタを接続します。接続の際にはコネクタの向きに注意して、奥までしっかり差し込んでください。通常はコネクタのフックの向きを合わせれば正しく接続できます。

ATX 8ピン電源コネクタ：JPWR2

この8ピン電源コネクタは、CPUに電源を供給します。

注意

本製品を動作させるには、上記二つのコネクタを正しく接続していただく必要があります。

シリアルATAコネクタ：（SATA1～2は870-SG45に対応、SATA1～6は870-C43に対応）

本製品は高速シリアルATAインターフェースを搭載しています。このコネクタにシリアルATAデバイスを接続すると、ご使用になれます。

注意

シリアルATAケーブルは90度以上に折り曲げないでください。データ転送に障害が発生する可能性があります。

ファン電源コネクタ：CPUFAN、SYSFAN1、SYSFAN2

ファン電源コネクタは+12Vの冷却ファンをサポートします。赤色が+12V、黒色がGNDです。正しい向きで接続してください。また、本製品のシステムハードウェアモニタ機能を使用する場合は、回転数検出機能のあるファンを使用する必要があります。

ケース開放センサーコネクタ：JCI1

このコネクタはケースに接続します。ケースが開けられると、ケース開放センサーはアラームを発します。システムはこの状態を記録し、警告メッセージを画面に表示します。この警告メッセージをクリアするには、BIOS画面を開いてメッセージを消去します。

CD入力コネクタ：JCD1

このコネクタは外部のオーディオ入力のために搭載されています。

FontoIbIeIcIeIeKJF1JFP2

本製品には、フロントパネルスイッチとLEDを対象とした電子的接続用に、二つのフロントパネルコネクタが用意されています。JFP1はインテルのフロントパネル接続デバイスに準拠しています。

F□nTbAneIe-1EiTfoNcTuJEAUD1

オーディオヘッダーはオーディオ出力を内蔵しています。使用上、オーディオヘッダーからのオーディオ出力が可能です。ピン配列は複数のオーディオ接続デバイスをサポートしています。

このコネクタはIntel® I/O Connectivity Design Guideに準拠して、USB HDD、デジタルカメラ、MP3プレーヤー、複合機、モデム、その他の高速USB対応周辺機器へ接続することができます。

TPMモジュールコネクタ：JTPM1

このコネクタは TPM(Trusted Platform Module) モジュールを接続します。詳細については TPM モジュールのマニュアルを参照してください。

S/PDIF出力コネクタ：JSP1

PCIEスロットはPCIE拡張カードをサポートしています。

PCIE2.0 x16スロット

PCIE x1スロット

PCIスロット

PCIスロットは最も汎用性の高い拡張スロットで、対応する様々な拡張カードが発売されています。拡張カードの設定方法については、拡張カードに同梱されている説明書を参照してください。

注意

張力装置を挿入したり取り外したりする場合は、必ず最初に電源プラグを抜いてください。張力装置に関する記述の挿入や取り外しについては、マニュアルを参照し、ジャンパ、スイッチ、BIOSなど必要なハードウェア設定、ソフトウェア設定をすべて実行してください。

PCI割り込み要求ルーティング

ハードウェアがCPUに対して割り込み要求信号を発し、PCはこれらを受けてバスの動作（イベントの発生）を処理します。標準のPCIバスのIRQ設定は以下の通りです：

順序 スロット	1	2	3	4
PCI 1	INT A#	INT B#	INT C#	INT D#

KRIACMOSJHANJBAT1

本製品にはBIOSの設定情報を保持する各種目的でCMOSメモリを搭載しており、搭載するボタン型電池が電力を供給することで情報を保持します。CMOSメモリに保存されたBIOSを迅速に起動させることが可能です。設定をクリアする場合は、ジャンパを押してください。

データを保存 データをクリア

注意

CMOSクリアを行う際は、まずコンセントから電源プラグを抜いてください。CMOSをクリアするには、システムの電源がオフの間にpin2-3をショート（短絡）します。その後、pin1-2をショートに戻します。システム起動時のCMOSのクリアは絶対に行わないでください。マザーボードの破損や火災などの危険が及ぶ恐れがあります。

BIOSの設定

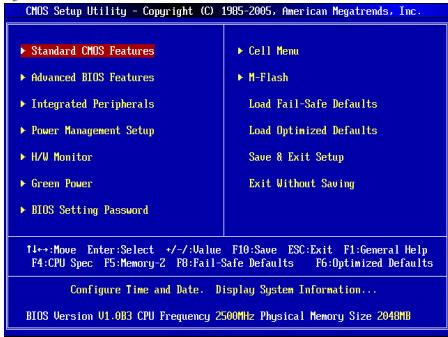

コンピュータを起動するとシステムはPOST（Power On Self Test）過程に入ります。下記のメッセージが画面に表示されます。キーを押すと設定画面に入ります。

キーを押す前にそのメッセージが消えてしまった場合、電源を再投入するか、リセットキーを押してシステムを再起動してください。CtrlとAltとDeleteを同時に押しても再起動できます。

XINBEN

Standard CMOS Features（標準CMOS設定）

日付/時刻など各種のシステム基本設定を行います。

Advanced BIOS Features（拡張BIOS設定）

擴張BIOS機能の設定を行います。

IDE、サウンド機能、グラフィック機能など、各種オンボードBIOS機能の設定を行います。

Power Management Setup（電源管理設定）

電源管理に関する設定を行います。

H/W Monitor（ハードウェアモニタ）

PCの状態を表示します。

Green Power

動作周波数の確認・設定を行います。

BIOS Setting Password（BIOS設定パスワード）

設定変更を制限するためのパスワードを設定します。

Cell Menu（セルメニュー）

周波数/電圧のコントロールやオーバークロックの各種設定を行います。

M-Flash

USBフラッシュドライブを使用してBIOSを更新します。

Load Fail-Safe Defaults（BIOSの初期設定値をロードする）

Load Optimized Defaults（最適なデフォルト値をロードする）

工場出荷時の設定をロードします。動作の安定性と性能のバランスが取れた設定値です。

Save & Exit Setup（設定値を保存して終了する）

変更した設定値を保存して終了します。

Exit Without Saving（設定値を保存せずに終了する）

変更した設定値を保存せずに終了します。

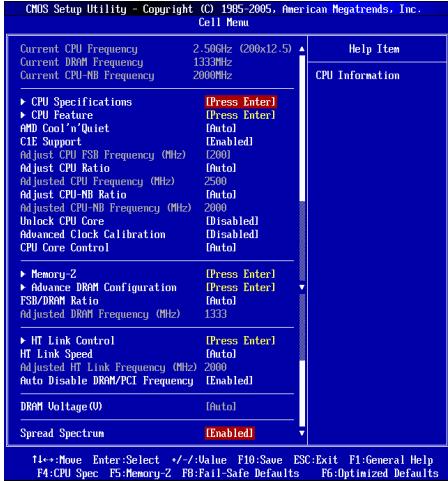

メニュー

Current CPU / DRAM / CPU-NB Frequency（現在のCPU/DRAM/CPU-NB周波数）この項目では、CPU、メモリ、CPU-NBの周波数を参照できます。（読み取り専用）

CPU Specifications（CPUの仕様）

搭載されているCPUの情報を表示します。

Cool'n'Quiet機能を利用することで、プロセッサーの異常過熱を防ぐとともに、省電力・低騒音動作にも効果があります。

CPUがアイドル状態の時に消費電力を低減します。ただし、全てのCPUがその拡張命令（C1E）をサポートしているわけではありません。

SVM Support（SVMサポート）

Cool'n'Quiet機能を利用することで、プロセッサーの異常過熱を防ぐとともに、省電力・低騒音動作にも効果があります。

CPUがアイドル状態の時に消費電力を低減します。ただし、全てのCPUがその拡張命令（C1E）をサポートしているわけではありません。

注意

Cool'n'Quietの機能を使用するには、以下の設定を行う必要があります。

BIOSセットアップ画面を起動し、[Cell Menu]を選択します。[Cell Menu]で[AMD Cool'n'Quiet]を[Enabled]に設定してください。

• 電源オプションを開き、[Start]->[Settings]->[Control Panel]->[Power Options]を選択してください。すると、[Power Options Properties]の[Power Schemes]で[Minimal Power Management]を選択します。

CPU FSB周波数を調整する

CPU FSB周波数を調整します（単位：MHz）。

CPU倍率を調整する

CPU-NB倍率を調整する

この項目はCPU-NB倍率を調整します。

調整されたCPU-NB周波数（MHz）

調整されたCPU-NB周波数を表示します。表示専用です。

CPUコアを解除する

この項目は追加コアを解除します。本項目を[Enabled]に設定し、[Advanced Clock Calibration（高級なクロック校正）]を[Auto]に設定すると、プロセッサのコアを起動できます。

Advanced Clock Calibration（高級なクロック校正）

オーバークロックのための項目です。[Auto]に設定すると、CPU倍率を向上させることができます。プロセッサが本機能をサポートする場合には、その項目が有効になります。

CPU Core Control (CPUコアコントロール)

CPUコアの数をコントロールします。[Auto]に設定すると、CPUデフォルト数のコアで動作します。[Manual]に設定すると、特定のCPUコアを有効/無効に設定できます。

Core 1/2/3/4

キーを押すと、サブメニューが表示されます。

DIMM1~4 Memory SPD Information (DIMM1~4 メモリSPD情報)

キーを押すと、サブメニューが表示されます。装着したメモリの情報を示します。

Advance DRAM Configuration (詳細DRAM設定)

キーを押すと、サブメニューが表示されます。

DRAM Timing Mode (DRAMタイミングモード)

この項目でDRAMタイミングがDRAMモジュールのSPD(Serial Presence Detect)EEPROM情報によってコントロールされるかどうかを決定します。[Auto]に設定すると、DRAMタイミングを有効にし、以下の[Advance DRAM Configuration]メニューがSPDの情報に基づいて、自動的に最適な設定を行います。[Manual]に設定すると、以下のメニューを手動で設定します。

FSB/DRAM Ratio (FSB/DRAM倍率)

FSBとメモリクロックを非同期で動作させます。本項目で動作比率を設定します。

Adjusted DRAM Frequency (MHz) (調整済みDRAM周波数)

この項目は調整済みメモリ周波数を表示します。読み取り専用です。

HT Link Control (HTリンクコントロール)

千一を押すと、サフメニー一が表示いたします。

HT Incoming/Outgoing Link Width (HT上り下りの幅)

この項目はHyper-Transport Linkの幅を設定いたします。[Auto]に設定すると、システムが自動でHTリンクの幅を検知いたします。

HT Link Speed (HTリンク速度)

Hyper-Transportリンクの速度を設定いたします。[Auto]に設定すると、システムが自動でHTリンクの速度を検知いたします。

Adjusted HT Link Frequency (MHz) (調整済みHTリンク周波数)

調整したHTリンク周波数を表示します。読み取り専用です。

Auto Disable DRAM/PCI Frequency (自動でDRAM/PCI周波数を無効にする)

[Enabled]に設定すると、システムは使用していないDRAM/PCIスロットのクロック発信を切り、EMIの発生を軽減します。

クロックリフローはクロックリフロー信号を呼ばれるパルス信号を元に動作いたします。クロックリフローはパルス信号を発生する際に、構造上やむを得ずパルスノイズと呼ばれる電磁妨害(EMI)が生じます。基本的には基板上の配線の取り回しによりノイズを相殺する工夫をしています。しかし特定環境下にて外部にノイズが漏れてしまう場合には、そのケースはパルス拡散方式信号の波形を変更して、ノイズの漏れを回避する場合があります。通常は[Disabled]に設定してください。また、クロックリフローが掛かった状態で使用する場合も[Disabled]に設定してください。

注意

• 特に電波障害などの問題が無い場合は、システムの安定性と性能を確保するために[Disabled]に設定してください。電波障害などが発生した場合は、必ず[Enabled]に設定して障害の軽減に努めてください。
• Spread Spectrumの値は大きいほどノイズ除去効果が高まりますが、システムの安定度は低下いたします。
• クロックリフロー動作実験をする場合は、必ず[Disabled]に設定してください。

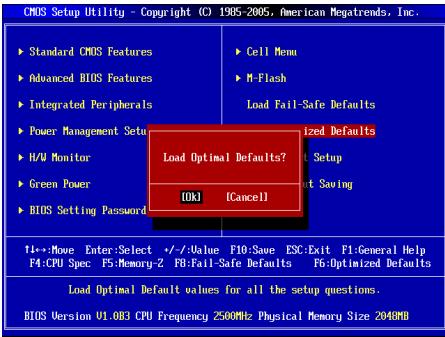

Load Optimized Defaults (最適なデフォルト値をロードする)

BIOSの設定値を工場出荷時の状態に戻します。安定性とパフォーマンスのバランスの取れた初期設定値です。
