製品タイプ	ノートパソコン
ブランド	MSI
モデル	G52-75971X6
プロセッサー	Intel Core i5-1135G7 (クアッドコア、2.4GHz、ターボ最大4.2GHz)
メモリRAM	8GB DDR4 (最大32GBまで拡張可能)
ストレージ	SSD NVMe 256GB
画面サイズ	15.6インチ (39.6cm) フルHD (1920x1080)
グラフィックカード	Intel Iris Xe Graphics（内蔵）
接続性	Wi-Fi 6 (802.11ax)、Bluetooth 5.1、USB 3.2 Gen 1 x1、USB 3.2 Gen 2 x2、HDMI x1、オーディオコンボジャック x1
バッテリー	リチウムポリマー3セル、52Wh
バッテリー駆動時間	最大7時間（オフィス使用時）
電源アダプター	65W ACアダプター（19V、3.42A）
寸法 (幅 x 奥行き x 高さ)	359 x 254 x 21.7 mm
重量	約1.96kg
オペレーティングシステム	Windows 11 Home（プリインストール）
お手入れとクリーニング	クリーニングの前にデバイスの電源を切り、プラグを抜いてください。柔らかく乾いた布を使用してください。研磨剤や液体は使用しないでください。通気グリルは帯電防止ブラシで掃除してください。
セキュリティ	ケンジントンロック、TPM 2.0モジュール内蔵、BIOSパスワード。
交換部品と修理可能性	バッテリーとSSDはユーザー交換可能。RAMはアップグレードアクセス可能。その他の修理については、MSI認定サービスセンターにお問い合わせください。

よくある質問 - G52-75971X6 MSI

MSI G52-75971X6 ノートパソコンの電源を入れる方法は？

キーボードの左上側またはサイドパネルにある電源ボタンを押します（モデルにより異なります）。MSIロゴが表示されるまで押し続けてください。

BIOSに入る方法は？

パソコンの電源を入れ、すぐにDeleteキー（または構成によってはF2）をBIOS画面が表示されるまで押し続けてください。

バッテリーの寿命を延ばす方法は？

Windowsの電源設定で省電力モードを有効にしてください。頻繁な完全放電は避けてください。長期間使用しない場合は、バッテリーを約50%充電状態で保管してください。

RAMをアップグレードできますか？

はい、MSI G52-75971X6には2つのSO-DIMM DDR4スロットがあります。最大32GBまでモジュールを交換または追加できます。互換性のある仕様についてはマニュアルを参照してください。

外部モニターを接続する方法は？

パソコンの左側にあるHDMIポートを使用してください。外部モニターのHDMIケーブルを接続し、Windowsキー + Pを押して表示モード（複製、拡張など）を選択します。

パソコンが起動しない場合の対処法は？

充電器が接続されていること、バッテリーが完全に放電していないことを確認してください。電源ボタンを15秒間押し続けてリセットを試みてください。何も起こらない場合は、MSIサポートにお問い合わせください。

工場出荷時リセットの方法は？

設定 > 更新とセキュリティ > 回復に進みます。「このPCを初期状態に戻す」の下にある「開始する」をクリックし、指示に従ってください。事前にデータをバックアップしてください。

キーボードが反応しなくなりました。どうすればいいですか？

パソコンを再起動してみてください。問題が続く場合は、デバイスマネージャーでキーボードドライバーが正しいか確認してください。USBキーボードを接続してテストすることもできます。

画面の掃除方法は？

パソコンの電源を切り、プラグを抜いてください。マイクロファイバークロスを少し湿らせ（蒸留水）、画面を拭いてください。化学薬品や吸収性の紙は絶対に使用しないでください。

最新のドライバーはどこで見つけられますか？

MSI公式サイト（www.msi.com）のサポートセクションにアクセスしてください。お使いのモデルG52-75971X6を検索し、お使いのOSに対応するドライバーをダウンロードしてください。

使用説明書 G52-75971X6 MSI

メインページ (M)

標準CMOS機能 (スタンダードCMOSフィーチャーズ)

iEeHnueoHaeF 1

詳細BIOS機能 (アドバンストBIOSフィーチャーズ)

i

統合周辺機器 (インテグレーテッドペリフェラル)

i

HTリンク速度 自動 (HTリンクスピードオート)

• EMI原該JA将自上而下完成其目标的实现，即在目标达成后立即停止实施。
• 大約専資資の効力は100%の上半球の状態を対照に、相乗し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相承し、相 *slohkiTtioiokoi 100

最適化デフォルトを読み込む (ロードオプティマイズドデフォルト)

某印豆部正通性儿能用到此印豆部制法加可

フランス語

はじめに

AdvancedBIOSFeatures（高级BIOS特性）

使用此菜单可以进行设置特别增强的特性。

Integrated Peripherals（整合周边）

使用此菜单可对周边设备进行特别的设定。

Save&Exit Setup（保存后退出）

Adjust CPU Ratio（调整CPU倍频）

Adjust CPU Ratio（调整CPU倍频比率）

Bank Interleaving（記憶體交錯技術）

PowerDownEnable（開歟節電技術）

この度はGF615M-P33/P31シリーズ(MS-7597 v1.x) Micro-ATXマザーボードをお買い上げいただき、誠にありがとうございます。GF615M-P33/P31シリーズはNVIDIA GeForce 6150SE & nForce 430チップセットを搭載し、AMD Phenom™ AM3プロセッサに対応した、高性能なデスクトッププラットフォームを構築することができます。

LILAWI

マザーボードの仕様

□也士一士

AM3 AMD® Phenom II / Athlon II / Sempron® プロセッサ

HyperTransport

HyperTransport 1.0

NVIDIA® GeForce 6150SE & nForce 430HTS チップセット

DDR3 800/1066/1333 SDRAM（最大8GB搭載可能） 2 DDR3 DIMMs (240ピン/1.5V) (最新のメモリモジュール対応状況については下記Webサイトをご参照ください。http://www.msi.com/index.php?func=testreport)

LAN

Realtek® RTL8111DL 10/100/1000 LANをサポート (GF615M-P33) - またはRealtek® RTL8103EL 10/100 LANをサポート (GF615M-P31)

オーディオ

Realtek ALC888S/ALC889 7.1チャンネルオーディオ出力 Azalia 1.0仕様準拠

IDE

1 IDEポート Ultra DMA 66/100/133、PIO & バスマスターポートをサポート

SATA

4 SATA 3Gb/s ポートは4 SATA 3Gb/s デバイスをサポート

RAID

フロッピー 360KB、720KB、1.2MB、1.44MBまたは2.88MBのFDD、1台の接続が可能

夕一

• ロックル
• 1 PS/2 マウス ポート
• 1 PS/2 キーボード ポート
• 1 COM ポート
• 1 VGA ポート
• 1 パラレル ポート、SPP/EPP/ECP モードをサポート
• 1 LAN ポート
• 4 USB 2.0 ポート - 6 ポート オーディオ ジャック

オーディオ ポート

• 2 USB 2.0 コネクタ - 1 SPDIF-Out ポート
• 1 フロント パネル オーディオ コネクタ - 1 CD-In コネクタ
• 1 TPM コネクタ (オプション) - 1 ケース開放センサー コネクタ
• 1 才一五回口口FSBスイチ(才PION)

STO

PCI Express 1.0 x16口-1 PCI Express 1.0 x1S□t卜-1 PCISSロット-2、3.3V/5VPCI八斯イナフエスをサボーリ

寸法

Micro-ATX (24.4cm X 20.0 cm)

取付穴

6穴

製品にて詳い情報を求の场合は、弊社のWebサイトを参照てくさい。http://www.msi.com/index.php

リアバモル

リアバネルの構は以下の通りです。

八一トウエアせトア。

ごの章は八一Undωアのインスト一ル手順にて説明いたします。インスト一ルに際て、各種CONPON-BONEの取反い及ひインスト一ル手順には最新の注意をはてくだせ。CONPON-BONEはて誤った方向にインスト一ルすると破損たは不安定に存在的场合か位置は。本製品を投う際は、必経帯電防止ΛBUNを着用し、静電気によるCONPON-BONE破損を防止てくだせ。

CPU取行付的场合は、才一八一比一力を防たに比一力。CPU密着的或以确实可取付てさ。効果の放熱行用。比一、比一力。CPU与装着的场合は必要に広てシル。

下記の手順に従て正しくCPUとCPUクーレ一を装着てくだい。装着方法を誤ると最悪の場合CPUやマダーパトにその破損を招ります。

1. 固定レハを横にすら、90度まて vigor上はまむ。レハの vigor上が甘いとCPUの取り付けは不十分にり動作不良やシャト的原因にるのてご注意くさい。
2. CPU上の金色の三角印（取り付け目印）と、ソケット上の三角印を合わせてCPUを装着いたします。
3. CPUが正しく装着された状態は、ピンがソケットにてしっかりと差し込まれております。横から見て、ピンが浮いている状態かどうか向きを確認し、取り付けをやり直してください。間違ったCPUの装着はCPUやマザーボードに重大な損傷を与えますので、十分にご注意ください。
4. CPU固定レバーをカバー上に押し付けます。固定レバーを倒してCPUを固定します。レバーを固定する際はCPUが押し出される傾向があるため、レバーが固定されるまでCPUを抑える指を離さないでください。
5. ヒートシンクをリテンションの上に設置し、片側の金具を押し込んで、ソケットのフックに取り付けます。
6. 安全フックを固定ボルトに引っ掛けて回します。
7. CPUファンの電源ケーブルをコネクタに接続いたします。

注意

本書の画像は参照用です。お手元の製品は細部が異なる場合があります。予めご了承ください。 * CPUファンを固定するバネ状の金具は、弾力性の強い素材が使用されています。ロックを解除する際に弾け飛ぶように動き、指を挟む危険性があります。必ずバネの先端を押さえながら作業を進行してください。

1. DIMMメモリモジュールをDIMMスロットに垂直に差し込みます。DIMMスロットの両側にあるプラスチッククリップが自動的に固定されます。メモリモジュールはしっかりと装着され、一部分が見えないようにします。
2. 手動でメモリモジュールが正しいDIMMスロットに正確にロックされたかどうかを確認してください。

注意

• DDR3メモリとDDR2メモリは互いに規格の互換性はありません。本製品はDDR2メモリを使用するとはできません。
• デュアルチャネルアクセスで有効にするには、同一のメモリを装着してください。
• メモリスロットはDIMM1を優先的に使用してください。

ATX24ピン電源コネクタ：JPWR1

ATX電源24ピンコネクタを接続します。接続の際にはコネクタの向きに注意して、奥までしっかり差し込んでください。通常はコネクタのフックの向きを合わせると正しく接続できます。

ATX4ピン電源コネクタ：JPWR2

12V電源コネクタは、CPUに電源を供給します。

注意

• 本製品を動作させるには、上記二つのコネクタを正しく接続してください。
• 350W以上の電源容量を持ち、安定した電源供給が可能な電源ユニットをご使用ください。

FDDコネクタ：FDD1

本製品は360KB、720KB、1.2MB、1.44MB及び2.88MBのフロッピーディスクドライブに対応しています。

IDEコネクタ：IDE1

本製品はIDEハードディスクドライブ、光ディスクドライブと他のIDEデバイスをサポートしています。

注意

ハードディスクを2台使用する場合は、ジャンパ/Bを使用して2台目のハードディスクをスレーブに設定する必要があります。ジャンパ/Bの設定手順については、ハードディスク製造業者が提供するマニュアルをご参照ください。

シリアルATAコネクタ：SATA1～4

注意

シリアルATAケーブルは絶対に90度以上に折らないようにしてください。データ転送に障害を起こす可能性があります。

ファン電源コネクタ：CPUFAN，SYSFAN1

ファン電源コネクタは+12Vの冷却ファンをサポートします。赤色が+12V、黒色がGNDです。この間に接続してください。また、本製品のシステムハードウェアモニタ機能を使用する場合は、ファンの回転数センサ機能付きファンを使用してください。

S/PDIF-Outコネクタ：JSP1

デジタルオーディオカード上で音声を出力するための出力端子です。5.1チャンネル/7.1チャンネルカード上の音声出力に対応しています。

CD-Inコネクタ：JCD1

このコネクタは外部のオーディオ入力のために搭載されています。

フロントパネルコネクタ：JFP1、JFP2

本製品には、フロントパネルのスイッチやLEDを接続するための電子接続用に、二つのフロントパネルコネクタが用意されています。JFP1はIntel®のフロントパネル接続デザインガイドに準拠しています。

フロントパネルオーディオコネクタ：JAUD1

このコネクタはIntel® I/O Connectivity Design Guideに準拠して、USB HDD、デジタルカメラ、MP3プレーヤー、プリンタ、モデム、その他の高速USB周辺機器へ接続することができます。

TPMモジュールコネクタ：JTPM1（オプション）

このコネクタはTPM（Trusted Platform Module）モジュールを接続します。詳細についてはTPMモジュールのマニュアルを参照してください。

ケース開放センサーコネクタ：JCI1

このコネクタはケーススイッチに接続します。ケースが開閉されると、ケース開放センサーはシャットダウンします。システムはこの状態を記録し、警告メッセージを画面に表示します。この警告メッセージを消去するには、BIOS画面を開いてメッセージを消去します。

これらのAPS（Active Phase Switching）LEDは現在のCPU電源回路の動作相数を表示します。

LED1

才元	CPUが3フローで動作,Thいる場合、LEDが点灯,Thいる。
才F	CPUが1フローで動作,Thいる場合、LEDが消元ま。

クリアCMOSジャンパ：JBAT1

本製品にはCMOS RAMが搭載されており、内蔵電池から電気を供給されて、システム情報やBIOSの設定を保持します。このCMOS RAMに蓄えられたデバイス情報によって、OSを迅速に起動することが可能です。システム設定をクリアしたい場合は、クリアCMOSジャンパをクリアしてください。

注意

CMOSクリアを行う際は、まず電源コードを抜いてください。その後、CMOSクリアの操作を行います。システムの起動中にCMOSクリアの作業は絶対に行わないでください。BIOS ROMの破損の危険性があります。

オーバークロックFSBスイッチ：OC_SW1（オプション）

このスイッチを変更すると、FSBをオーバークロックしてプロセッサの周波数を上げることができます。以下の解説に従ってFSBを設定してください。

デフォルト

FSBの速度を10%上げる

FSBの速度を15%上げる

FSBの速度を20%上げる

注意

• このスイッチを設定する前に、必ずシステムの電源を落としてください。上記の設定を誤ると、システムの不安定やクラッシュを引き起こす可能性があります。

PCI Expressスロット

PCI ExpressスロットはPCI Expressインターフェース拡張カードをサポートします。

PCI Express 1.0 x16スロット

PCIスロットは最も汎用性の高い拡張スロットで、対応する様々な拡張カードが発売されています。

注意

拡張カードを挿入したり取り外したりする時は、必ず最初に電源プラグを抜いてください。拡張カードに記載されているマニュアルを読んで、ジャンパ、スイッチ、BIOSなど必要なハードウェア設定、ソフトウェア設定全て実行してください。

PCI割り込み要求ルーティング

ハードウェアがCPUに対して割り込み要求信号を発し、PCはこれを受けてデバイスの動作（イベントの発生）を処理いたします。標準的なPCIバスのIRQ設定は以下の通りです：

Order Slot	1	2	3	4
PCI 1	C#	D#	A#	B#
PCI 2	B#	C#	D#	A#

BIOSの設定

コンピュータを起動するとシステムはPOST（Power On Self Test）過程に入ります。下記のメッセージが画面に表示されます。 <Del> キーを押すと設定画面に入ります。

を押す前にそのメッセージが消えてしまった場合、電源を再投入するか <Ctrl> + <Alt> + <Del> を押してシステムを再起動してください。

XINBEN

IDE、シリアル、パラレル各種の各I/Oポートの設定をします。

Power Management Setup（電源管理セットアップ）

電源管理に関する設定を行います。

H/W Monitor（H/Wモニタ）

BIOS Setting Password（BIOS設定パスワード）

パスワードを設定します。

Cell Menu（セルメニュー）

周波数/電圧コントロールの設定が表示されます。

Load Fail-Safe Defaults（安全装置のデフォルト値をロードする）

工場出荷時のBIOSデフォルト値をロードできます。

Load Optimized Defaults（最適のデフォルト値をロードする）

安定性を重視したBIOS設定値をロードします。

Save & Exit Setup（設定値を保存して終了する）

変更したCMOS設定値を保存してセットアップを終了します。

保存せずに終了

CMOS設定値を変更せずにセットアップを終了します。

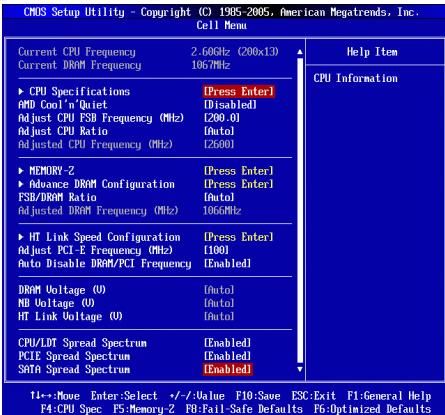

セットアップ

現在のCPU/DRAM周波数

この項目はCPU/メモリの周波数を参照します（読み取り専用）。

CPU仕様

CPUの仕様を表示します。CPUのサポートするテクノロジーを表示します。

AMD Cool'n'Quiet

Cool'n'Quiet機能を利用することができます。CPUの異常過熱を防ぐとともに、省電力・低騒音動作の効果を生みます。

注意

Cool'n'Quietの機能を使用するには、以下の設定を行う必要があります。

* BIOSセットアップ画面を起動し、[Cell Menu]を選択します。[Cell Menu]で[AMD Cool'n'Quiet]を[Enable]に設定します。* ウィンドウを開き、[Start]->[Settings]->[Control Panel]->[Power Options]を選択してください。その[Power Options Properties]の[Power schemes]で[Minimal Power Management]を選択します。

CPU FSB周波数を調整する

CPU FSB周波数を調整します。

CPU倍率を調整する

CPU倍率調整。この項目は、プロセッサーが本機能をサポートする場合に使用してください。

Adjusted CPU Frequency (MHz) (調整されたCPU周波数)

調整されたCPU周波数を表示します。読み取り専用です。

Memory-Z (X M U- Z)

上下キーを押すと、サブメニューが表示されます。

DIMM1~2 Memory SPD Information (メモリSPD情報)

上下キーを押すと、サブメニューが表示されます。装着されているメモリの情報を示します。

Advance DRAM Configuration (詳細DRAM設定)

上下キーを押すと、サブメニューが表示されます。

DRAM Timing Mode (DRAMタイミングモード)

この項目は、自動的にすべてのDRAMタイミングを検出することができます。[DCT 0]、[DCT 1]、または[Both]に設定すると、関連するフィールドが表示され、選択可能になります。DCT 0はチャネルAを制御し、DCT 1はチャネルBを制御します。

1T/2T Memory Timing (1T/2Tメモリタイミング)

本機能は、二つの64ビットDCTを一つの128ビットインターフェースに統合します。

Bank Interleaving (バンクインターリービング)

バンクインターリービングは、メモリのデータ転送を高速化する技術です。システムが複数のバンクに同時並行で読み書きを行うことにより、アクセスを行います。

PowerDownEnable（省電力機能を有効にする）

これは省電力テクノロジーです。指定した時間内にシステムへのアクセスがない場合、自動的にメモリの電源供給を減少させます。

MemClk Tristate C3/ATLVID（C3/ATLVID切り替え）

C3/ATLVIDにはMemClk Tristatingを有効/無効にします。

FSB/DRAM Ratio（FSB/DRAM倍率）

FSBとメモリクロックを非同期で動作させる場合、本項目で動作比率を設定します。

Adjusted DRAM Frequency (MHz)（調整されたDRAM周波数）

この項目は調整されたメモリ周波数を表示します。（読み取り専用）

HT Link Speed Configuration（HT Link速度設定）

HT Link Speed Auto（HT Link速度を自動的に検知する）

[Enabled]に設定すると、システムは自動的にHT linkの速度を検知します。

HT Link Speed（HT Link速度）

Hyper-Transport Linkの速度を設定します。

Adjust PCI-E Frequency (MHz)（PCI-E周波数を調整する）

この項目はPCI-E周波数を調整します。

Auto Disable DRAM/PCI Frequency（DRAM/PCI周波数を自動的に無効にする）

[Enabled]に設定すると、使用していないスロットへのクロック信号の供給を停止します。これにより、電磁妨害を低減する効果があります。

DRAM Voltage (V) / NB Voltage (V) / HT Link Voltage (V)

この項目は、各デバイスへの供給電圧または信号電圧を表示します。

• 特に電波障害などの問題がない場合は、システムの安定性と性能を確保するために[Disabled]に設定してください。もし電波障害などが発生した場合は、必ず[Enabled]に設定して障害の軽減に努めてください。
• Spread Spectrumの値は、大きいほどノイズ除去効果が高まりますが、システムの安定度は低下します。
• オーバークロック動作を試す場合は、必ず[Disabled]に設定してください。

Load Optimized Defaults（最適なデフォルト値をロードする）

BIOSの設定値を工場出荷時の状態に戻します。安定性とパフォーマンスのバランスが取れた初期設定値です。
