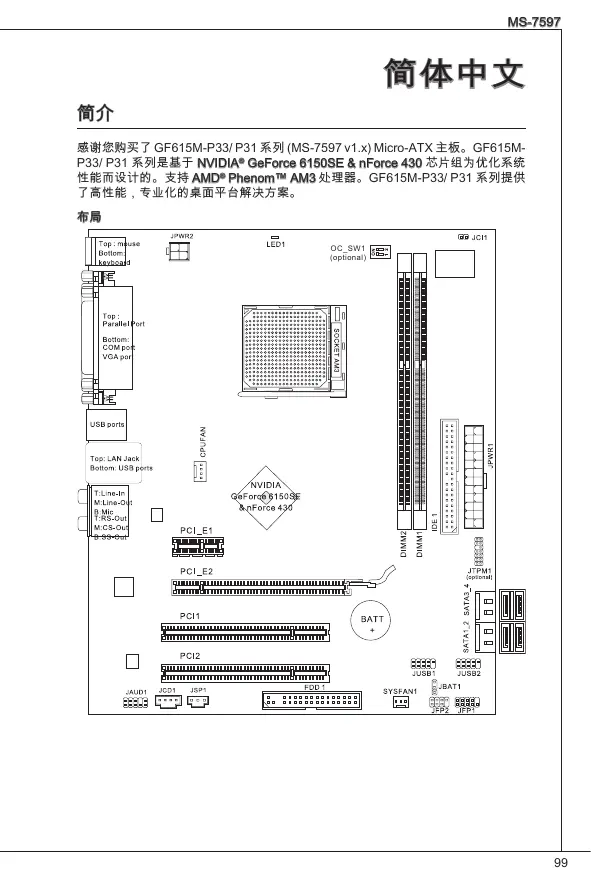

感谢您购买了GF615M-P33/P31系列(MS-7597v1.x)Micro-ATX主板。GF615M-P33/P31系列是基于VNIDIA®GeForce 6150SE & nForce 430芯片组为优化系统性能而设计的。支持AMD®Phenom™ AM3处理器。GF615M-P33/P31系列提供了高性能，专业化的桌面平台解决方案。

布局

规格

处理器支持

支持AM3封装 AMD^® PhenomII/AlthonII/Sempron处理器(要了解CPU的最新信息，请访问http://www.msi.com/index.php?func=cpuform2)

HyperTransport

支持HyperTransport1.0技术

芯片

NVIDIA® GeForce 6150SE & nForce 430芯片组

内存支持

DDR3 800/1066/1333 SDRAM（最大总计8GB） ■2条DDR3 DIMM(240pin/1.5V) (要了解更多模组兼容性问题，请访问http://www.msi.com/index.php?func=testreport)

LAN

通过Realtek®RTL8111DL支持10/100/1000以太网(GF615M-P33) 或通过Realtek®RTL8103EL支持10/100以太网（GF615M-P31）

音频

Realtek® ALC888S/ ALC889 整合芯片 支持8声道音频输出 兼容Azalia1.0规范

IDE

支持1个IDE端口 支持 Ultra DMA 66/100/133, PIO 和总线控制操作模式

SATA

4个SATA3Gb/s端口支持4个SATA3Gb/s设备

RAID

SATA1~4支持RAID0/1/5/10

软驱

1个软驱端口，支持1个360KB、720KB、1.2MB、1.44MB和2.88MB软驱

接口

后置面板

• 1个PS/2鼠标端口
• 1个PS/2键盘端口
• 1个COM端口
• 1个VGA端口
• 1个并行端口，支持SPP/EPP/ECP模式；1个网络插口；4个USB2.0端口
• 6个灵活的音频插口

板载周边接口

2个USB2.0接口；1个SPDIF-Out接口；1个前置面板音频接口；1个CD-In接口；1个TPM接口（选配）；1个机箱入侵检测接口；1个FSB超频开关（选配）

插槽

1个PCI Express 1.0 x16插槽；1个PCI Express 1.0 x1插槽；2个PCI插槽，支持3.3V/5V PCI总线界面

出厂规格

Micro-ATX（24.4公分×20.0公分）

固定孔

6个固定孔

如果您需要购买配件，并要求零件号码，您可以搜索该产品的网页来获得详细说明。网址为：http://www.msi.com/index.php

后置面板

后置面板提供了以下接口：

硬件安装

这一章主要告诉您如何安装CPU，内存，扩展卡，也会告诉您怎样设置主板上的跳线。并提供外围设备的指导，如鼠标，键盘等。安装时，请谨慎拿各零部件并且按照安装说明的步骤进行。

AM3 CPU和风扇安装

当您安装CPU时，确认CPU带有散热片和风扇放置在CPU的顶部，同时，请不要忘记使用一些散热胶涂在CPU的表面，使它更好的散热。

请根据以下步骤正确安装CPU和风扇。错误的安装可能会引起您CPU和主板的损坏。

1. 将拉杆从插槽上拉起，确认与插槽成90度角
2. 寻找CPU上的金色箭头，金色箭头方向如图所示，只有方向正确CPU才能插入。
3. 如果CPU是正确安装的，针脚应该完全嵌入进插座里并且不能被看到。请注意任何违反正确操作的行为都可能导致主板的永久性破坏。
4. 稳固的将CPU插入到插座里并且关上拉杆。当拉上拉杆时CPU可能会移动，一般关上拉杆时用手指按住CPU的上端，以确保CPU正确的而且是完全的嵌入进插座里了。
5. 将散热装置放于底座上。首先，将钩子的一端钩住。
6. 然后，按下钩子的另一端，以将散热装置固定在底座上。找到固定杆并将其拉起。
7. 拉下固定杆。
8. 将CPU风扇电源线插入主板上的CPU风扇电源接口。

注意

• 此部分显示的主板图片仅作为AM3 CPU接口范例。实际情况会因为您购买的型号不同而有所差异。
• 当您从固定螺栓中断开安全钩时，请务必关注您的手指，因为一旦安全钩从固定螺栓被断开，固定杠杆将立即回弹。

安装内存模组

1. 内存模组的中央仅有一个缺口，内存将被正确地安装到插槽中。
2. 垂直插入内存模组到DIMM插槽，然后将其推入，直到内存模块金手指部分完全插入。当内存模组完全到位，二边塑料卡口将自动闭合。如果您正确地插入了内存，您将看不到金手指部分。
3. 手动检查内存模块是否由内存槽孔夹完全锁定。

注意

• 由于DDR3内存不与DDR2内存互换，并且DDR3内存不向下兼容，所以你应该把DDR3内存插入到DDR3插槽中。
• 在双通道模式下，一定要使用同类型同密度的内存模块，插入不同的内存插槽中。
• 成功的启动系统，必须首先将内存模块插入DIMM1插槽中。

ATX24-Pin电源接口：JPWR1

此接口可连接ATX 24-Pin电源适配器。在与ATX 24-Pin电源适配器相连时，请务必确认，电源适配器的接头安装方向正确，针脚对应顺序也准确无误。将电源接头插入，并使其与主板电源接口稳固连接。

ATX4-Pin电源接口：JPWR2

此12V电源接口用于为CPU供电。

注意

• 确认所有接口连接到合适的ATX电源以保证主板的稳定运行。
• 为了系统的稳定，推荐使用支持350瓦(或更高)的电源。

软盘驱动器接口：FDD1

此接口支持360KB，720KB，1.2MB，1.44MB和2.88MB的软盘驱动器。

IDE接口：IDE1

接口支持IDE硬盘设备，光驱和其它IDE设备。

注意

如果您打算在一条硬盘线上连接二个硬盘，您必须通过跳线分别设置硬盘为主或从模式。参见硬盘厂商提供的硬盘文档关于跳线设置的介绍。

串行 ATA 接口：SATA1~4

此接口是一个高速串行ATA界面端口，每个接口可以连接一个串行ATA设备。

注意

请勿将串行ATA线缆对折90度，这样会造成传输过程中数据丢失。

风扇电源接口：CPUFAN，SYSFAN1

风扇电源支持+12V的系统散热风扇。当您将接线接到风扇接头时请注意红色线为正极，必须接+12V，而黑色线是接地，必须接到GND。如果您的主机板有系统硬件监控芯片。您必须使用一个特别设计的支持风扇速度侦测的风扇方可使用此功能。

S/PDIF-Out接口：JSP1

此接口用来连接S/PDIF(Sony & Philips数字连接界面)数字音频传输界面。

CD-In接口：JCD1

此接口为CD-ROM的音频接口。

前置面板接口：JFP1，JFP2

主板提供了两组机箱面板和电源开关，指示灯的连接接口。JFP1是和Intel前置I/O连接规格兼容的。

前置音频接口：JAUD1

您可以在前置面板接口上连接一个音频接口，它是和Intel®的I/O前置面板连接规格兼容的。

前置USB接口：JUSB1/JUSB2

此接口是和Intel®的I/O前置面板连接规格兼容的。可以连接高速的USB周边界面。例如USB HDD，数码相机，MP3播放器，打印机，调试解调器等。

TPM模块接口：JTPM1（选配）

此接口连接一个TPM(Trusted Platform Module)模块。请参考TPM安全平台手册以获得更多细节和用法。

机箱入侵接口：JCI1

此接头与机箱开关相连，如果机箱被打开了，此接头会短接，系统会记录此状态，并在屏幕上显示警告信息。要消除这一警告信息，您必须进入BIOS设定工具清除此记录。

APS LED 状态指示：LED1

这些APS(Active Phase Switching)指示灯表明CPU当前的电源工作模式。请参阅下列说明。

LED1

开	当 CPU 处于 3 相电源模式时, LED 灯亮。
关	当 CPU 处于 1 相电源模式时, LED 灯灭。

清除CMOS跳线：JBAT1

主板上建有一个CMOS RAM，其中保存的系统配置数据需要通过一枚外置电池来维持。CMOS RAM是在每次启动计算机的时候引导操作系统的。如果您想清除系统配置信息，可使用跳线来清除数据。

注意

在系统关闭时，您可以通过短接2-3针脚来清除CMOS数据。然后返回到1-2针短接的状态。请避免在系统开机时清除CMOS，这样可能会对主板造成损害。

FSB超频开关：OC_SW1（选配）

您可以通过改变开关超频FSB以增加处理器频率。按照下面的介绍设定FSB。

缺省值

FSB速度增加10%

FSB速度增加15%

FSB速度增加20%

注意

• 设定开关前确保系统电源已关闭。
• 硬件超频可能导致系统不稳定或崩溃。这时，请设定开关到缺省值。

PCI Express 插槽

此PCI Express插槽支持符合PCI界面的扩展卡。

PCI Express 1.0 x16插槽

PCI Express 1.0 x1插槽

PCI插槽

此PCI插槽支持网卡，SCSI卡，USB卡，和其他符合PCI规范的扩展卡。

注意

在您加入或删除扩展卡时，请确认电源已关闭。同时，查阅扩展卡说明文档关于硬件或软件的配置，比如跳线，开关或BIOS配置。

PCI中断请求队列

IRQ是中断请求队列和中断请求确认的缩写。将设备的中断信号送到微处理器的硬件列表。PCI的IRQ针脚一般都是连接到如下表所示的PCI总线接口。

顺序 插槽	1	2	3	4
PCI 1	C#	D#	A#	B#
PCI 2	B#	C#	D#	A#

BIOS设置

计算机加电后，系统将会开始POST(加电自检)过程。当屏幕上出现以下信息时，按 键即可进入设定程序。

如果此信息在您做出反应前就消失了，而您仍需要进入Setup，请关机后再开机或按机箱上RESET键重新启动您的系统。您也可以同时按下 ， 和 键来重新启动您的系统。

主菜单

标准CMOS特性

使用此菜单可对基本的系统配置进行设定。如时间，日期等。

电源管理设置

使用此菜单可以对系统电源管理进行特别的设定。

硬件监视

此项显示当前您的CPU，风扇的状态并能对所有的系统状态发出预告。

BIOS密码设置

使用此项可设置BIOS的密码。

核心菜单

使用此菜单可以对频率/电压控制进行设定。

载入故障保护缺省值

使用此菜单可以载入BIOS厂商为稳定系统性能而设定的缺省值。

载入优化设置缺省值

使用此菜单可以为稳定系统操作性能载入系统优化性能设置的BIOS值。

保存对CMOS的修改，然后退出Setup程序。

Exit Without Saving（不保存退出）

放弃对CMOS的修改，然后退出Setup程序。

核心菜单

Current CPU/DRAM Frequency（当前CPU/内存频率）

此项显示当前CPU时钟和内存速度。只读。

按 进入子菜单，此菜单显示已安装的CPU信息。

CPU Technology Support (CPU技术支持)

按 进入子菜单，此菜单显示已安装CPU所支持的技术。

AMD Cool'n'Quiet

Cool'n'Quiet技术可以有效及大幅降低CPU速度及电源损耗。

注意

要确定Cool'n'Quiet功能被打开并正常工作，请务必再次确认：

• 运行BIOS设置，并选择 Cell Menu。在 Cell Menu下，找到 AMD Cool'n'Quiet，并将此设置为 'Enabled'。
• 进入Windows，并选择[开始]->[设置]->[控制面板]->[电源选项]。进入电源选项属性标签，并在电源方案下，选择最小电源管理。

调整CPU FSB频率（MHz）

此项允许您选择CPU前端总线频率。单位MHz。

此项允许您调整CPU倍频。仅在您的处理器支持此功能时才生效。

调整后的CPU频率（MHz）

显示调整后的CPU频率。只读。

内存-Z

按<Enter>进入子菜单。

DIMM1~2内存SPD信息

按<Enter>进入子菜单，此菜单显示已安装内存信息。

高级DRAM配置

按<Enter>进入子菜单。

DRAM时序模式

该选项可以自动检测所有内存条的时序。如果您设置该项为[DCT0]、[DCT1]或[Both]，一些区域将会出现并可以设置。DCT0控制通道A，DCT1控制通道B。

1T/2T内存时序

此项控制SDRAM命令速率。选择[1T]使控制器运行在一周期速率执行（ T = 时钟周期）。[20]使控制器运行在二周期速率执行。

DCT Unganged Mode（DCT Unganged模式）

此选项用来把两个64位DCT整合成一个128位界面。

Bank Interleaving（内存交错技术）

内存交错技术选项是一个提高内存超频兼容性重要选项，它允许系统同时访问多个内存 bank。

PowerDownEnable（节电模式）

此选项是一个内存省电技术，当系统在一段时间内没有访问内存，它将自动地降低内存供电。

MemClk Tristate C3/ATLVID

此选项允许您打开或关闭内存在C3与ATLVID模式间的三态转换。

FSB/DRAM Ratio（FSB/DRAM比率）

此项允许您选择FSB时钟的倍频和内存时钟的倍频。

Adjusted DRAM Frequency (MHz) (调整后的内存频率, 单位MHz)

显示调整后的DDR内存频率。只读。

HT Link Speed Configuration (HT 连接速度配置)

按 进入子菜单。

HT Link Speed Auto（HT自动连接速度）

设置 [Enabled]，系统将自动地检测 HT 连接速度。

HT Link Speed (HT 连接速度)

此项允许您设置Hyper-Transport连接速度。

AdjustPCI-EFrequency(MHz）（调整PCI-E频率）

此项允许您调整PCI-E频率。

Auto Disable DRAM/PCI Frequency（自动关闭 DRAM/PCI 频率）

设为[Enabled]，系统将从空的PCI插槽移除(关闭)时钟以最小电磁干扰(EMI)。

DRAM Voltage (V)/ NB Voltage (V)/ HT Link Voltage (V)

此项用来调整CPU，内存和芯片组电压。

此项用来打开或关闭CPU/LDT（HTBusmultiplier）频展区域。

PCIE Spread Spectrum (PCIE 频展)

此项用来打开或关闭PCIE频展区域。

SATA Spread Spectrum (SATA 频展)

此项用来打开或关闭 SATA 频展区域。

注意

• 如果您没有任何EMI方面的问题，要使系统获得最佳的稳定性和性能，请设置为[Disabled]。但是如果您被EMI所干扰，请选择Spread Spectrum（频展）的值，以减少EMI。
• Spread Spectrum（频展）的值越高，EMI会减少，但系统的稳定性也相应降低。要为Spread Spectrum（频展）设定一个最合适的值，请参考当地EMI规章。
• 当您超频时，请关闭Spread Spectrum（频展），因为即使一个很微小的峰值漂移也会引入时钟频率的短暂推动，这样会导致您超频的处理器锁死。

载入优化设置缺省值

您可以载入主板厂商为稳定性能提供的缺省值。

繁體中文

简介

感谢您购买GF615M-P33/P31系列(MS-7597v1.x)Micro-ATX主板。GF615M-P33/P31系列主板，采用NVIDIA® GeForce 6150SE & nForce 430芯片组，并针对AMD® Phenom™ AM3架构处理器来设计。GF615M-P33/P31系列，提供您高效能及专业的桌上型电脑平台解决方案。

主板配置图

规格

支持处理器

支持AM3架构的AMD®PhenomII/AlthonII/Sempron处理器(有关更多CPU的最新信息，请至微星科技网站：http://www.msi.com/index.php?func=cpuform2)

HyperTransport

支持HyperTransportTM1.0

晶片組

NVIDIA® GeForce 6150SE & nForce 430 晶片組

記憶體

DDR3 800/1066/1333 SDRAM（支援總合最高8GB）2 DDR3 DIMMs（240pin / 1.5V）（有關更多記憶體的最新訊息，請至微星科技網站：http://www.msi.com/index.php?func=testreport）

LAN

■由Realtek®RTL8111DL支援LAN 10/100/1000快速乙太網路（GF615M-P33）或由Realtek®RTL8103EL支援LAN 10/100快速乙太網路（GF615M-P31）

音效

由Realtek ALC888S/ALC889整合晶片，支援7.1聲道輸出，符合Azalia 1.0規格

IDE

支援1個IDE埠，支援Ultra DMA66/100/133、PIO以及主控匯流排操作模式

SATA

4個SATA 3Gb/s連接埠

RAID

SATA1~4連接埠支援RAID 0/1/5/10模式

軟碟機

1台軟碟機 支援1台360KB,720KB,1.2MB,1.44MB及2.88MB規格的軟碟機

連接器

背板

• 1個PS/2滑鼠連接埠
• 1個PS/2鍵盤連接埠
• 1個COM連接埠
• 1個 VGA連接埠
• 1個平行埠，支援SPP/EPP/ECP模式
• 1個區域網路接頭
• 4個USB2.0連接埠 -6個音效接頭

内建接頭

• 2個USB2.0接頭
• 1個S/PDIF-Out接頭
• 1個前置面板音效接頭
• 1個CD-In接頭
• 1個TPM接頭(選配)
• 1個機殼開啟警告開關接頭
• 1個超頻FSB開關(選配)

插槽

1個PCIExpressx16插槽 1個PCIExpressx1插槽 2個PCI插槽，支援3.3V/5VPCI匯流排

尺寸

Micro-ATX (24.4 公分 × 20.0 公分)

裝機

6個裝機孔

如須了解附件之型號以便進行選購，請至以下網頁依產品名稱搜尋：

http://www.msi.com

背板

主機板的背板提供下列各項連接器：

硬體設定

本章教您安裝中央處理器、記憶體模組、擴充卡及設定主機板上的跳線。還有連接滑鼠、鍵盤等週邊裝置的方法。進行安裝時請小心處理零組件，並遵守安裝步驟。

安装AM3中央处理器及散热风扇

在安装中央处理器时，为避免过热问题，请确认上方是否随附一个散热风扇。若无，请先向经销商洽购。并将其安装后，再开启电脑。同时请于中央处理器上先涂抹散热膏，再安装散热风扇，有助于散热。

请依下列步骤，正确地安装中央处理器与散热风扇。错误的安装会使中央处理器与主机板受损。

1. 将侧边的拉杆从插座拉起，再将拉杆上拉至90度角。
2. 找出CPU上的箭头标记。CPU的安装，仅能以一正确方向插入。
3. 若CPU安装无误，插梢应能完全地进入插座内，且看不到插梢。请注意，CPU安装错误，可能会造成主机板永久毁损。
4. 压下拉杆完成安装。在压下拉杆时，CPU可能会移动，请紧按住CPU上方，确定插座的拉杆完全地插入插座内。
5. 将风扇放置在风扇底座上。先将扣具的一端扣上。
6. 再将扣具的另一端扣上，让风扇底座紧密地固定在主机板上。找到固定杆，并将其拉起。
7. 将固定杆压下。
8. 将CPU风扇排线接到主机板上的CPU风扇接头。

注意事项

• 本节主板图片，仅供安装AM3中央处理器及散热风扇参考用。该图示可能会与您购置的主板外观有所差异。
• 若要松开安全钩，请务必小心手指；因为当安全钩未扣好固定栓时，固定杆所产生的反弹力道，可能会弹到您的手指。

安装内存模块

1. 記憶體模組上只有一個防呆凹槽。模組只能以一種方向安裝。
2. 將記憶體模組垂直插入插槽，直到記憶體模組上的金手指牢固地插入插槽內。當記憶體模組正確地被固定後，插槽兩側的塑膠卡榫會自動卡上。若已正確地將記憶體模組插入該插槽的話，應看不見金手指。
3. 手動檢查記憶體模組是否已固定在適當的位置。

注意事項

• DDR3 記憶體模組無法與 DDR2 互換，且無法與 DDR2 向下相容。因此請在 DDR3 插槽內安裝 DDR3 記憶體模組。
• 要使用雙通道模式，請確認已於不同通道的記憶體插槽安裝相同容量及型式的記憶體。
• 務必先將記憶體插入 DIMM1 插槽以確保系統正常開機。

ATX 24-Pin 電源連接器：JPWR1

本連接器用來連接 ATX 24-pin 電源供應器。連接 ATX 24-pin 電源時，請確認電源連接器插入的方向正確且對準腳位，再將電源連接器緊密地壓入連接器內。

ATX 4-Pin 電源連接器：JPWRF2

本電源連接器是供 CPU 使用。

注意事項

• 確認所有連接器均接到所屬的 ATX 電源供應器，以確保主機板穩定運作。
• 建議使用 350 瓦或以上電源，有助系統穩定性。

軟碟機連接器：FDD1

本軟碟機連接器可支援360KB、720KB、1.2MB、1.44MB及2.88MB等規格的軟碟機。

IDE電源連接器：IDE1

本連接器可接硬碟、光碟機及其他IDE裝置。

注意事項

若在同一條排線上安排兩組硬碟，須依硬碟的跳線，將硬碟設定為排線選擇模式或將硬碟個別指定到主要/次要模式。請參考硬碟廠商提供之說明文件來設定硬碟。

Serial ATA連接器：SATA1~4

本連接器為高速Serial ATA介面，可各接一台Serial ATA裝置。

注意事項

請勿摺疊Serial ATA排線超過90度，以免傳輸資料時產生錯誤。

風扇電源連接器：CPUFAN, SYSFAN1

電源風扇連接器均支援+12V散熱風扇。在將電線接到連接器時，請切記紅線是正極，一定要連接到+12V；而黑線是接地線，須連接到GND。若主機板內建有系統硬體監控器晶片組，須使用具速度感應器設計之風扇，方能使用CPU風扇控制功能。

S/PDIF-Out連接器：JSP1

本連接器可接到S/PDIF(Sony&PhilipDigitalInterconnectFormat)介面，來傳輸數位音效。

CD-In連接器：JCD1

本連接器接外接音效。

前置面板連接器：JFP1, JFP2

這些連接器連接到前置面板開關及LED指示燈。JFP1的規格符合Intel®前置面板I/O連接設計規範。

面板音效連接器：JAUD1

本連接器接到面板音效，且規格符合Intel®面板輸入/輸出設計規格。

面板USB連接器：JUSB1/JUSB2

本連接器規格符合Intel I/O連接設計指南，適用於高速USB介面，例如：USB硬碟、數位相機、MP3播放器、印表機、數據機等相關週邊裝置。

TPM連接器：JTPM1（選配）

本連接器接到可信任安全模組。更多詳情請參閱TPM安全平台使用手冊。

機殼開啟警告開關連接器：JCI1

本連接器接到機殼開啟開關排線。在機殼被打開時，會啟動機殼開啟機制，系統會記錄該狀態，並於螢幕上顯示警告訊息。請進入BIOS設定程式中清除此紀錄訊息。

APS燈號狀態指示器：LED1

APS（動態相位切換）燈號表示目前CPU電源相位模式。請依以下說明讀取狀態。

LED1

亮	CPU 在 3 相電源模式時,燈號會亮
不亮	CPU 在單相電源模式時,燈號則不亮

清除CMOS跳線：JBAT1

主機板上有一個CMOS RAM，是利用外接電盒來保存系統的設定。CMOS RAM可讓系統在每次開機時，自動啟動作業系統。若要清除系統設定，請使用本跳線。

注意事项

系统关闭时，请将2-3脚位短路以清除CMOS数据，然后回到1-2脚位短路的狀態。切记勿在系统开机的状态下进行CMOS数据清除，以免主板受损。

您可借更改此开关，超频FSB来增加处理器频率。请依下列指示设定FSB。

默认值

增加FSB 10% 速度

增加FSB 15% 速度

增加FSB 20% 速度

注意事项

• 请在设定此开关前，先行确认已开机。
• 若硬件超频于开机时造成系统不稳或死机。此时请将此开关设为默认值。

PCI Express插槽

PCI Express 插槽支持 PCI Express 接口的扩展卡。

PCI Express 1.0 x16 插槽

PCI Express 1.0 x1 插槽

PCI插槽

PCI插槽支援網卡、SCSI卡、USB卡及其它符合PCI規格的外接卡。

注意事项

新增或移除擴充卡時，請確認已將電源線拔掉。另外，請詳讀擴充卡的使用說明，確認在使用擴充卡時所需變更如跳線、開關或BIOS設定等軟硬體設定。

PCI的中断要求

IRQ是中斷要求(Interrupt request line)的英文縮寫，是個可讓裝置傳送中斷訊號至微處理器的硬體線路。PCI的IRQ腳位，通常都連接到PCI匯流排腳位，如下表所示：

Order Slot	1	2	3	4
PCI 1	C#	D#	A#	B#
PCI 2	B#	C#	D#	A#

BIOS 設定

開機後，系統就會開始POST(開機自我測試)程序。當下列訊息出現在螢幕上時，請按 <DEL> 鍵，進入設定程式。

若此訊息在您反應前就已消失，而您還想要進入設定時，請將系統關閉，再重新啟動，或是按RESET鍵。亦可同時按下 、 及 鍵重新開機。

主選單

Standard CMOS Features (標準 CMOS 功能)

使用本選單設定基本的系統組態，例如時間、日期等。

AdvancedBIOSFeatures(進階BIOS功能)

使用本選單設定特殊的進階功能。

Power Management Setup (電源管理設定)

使用本選單設定電源管理。

硬體監控

本選單顯示處理器、風扇及整體系統的警告狀態。

設定 BIOS 密碼

使用本選單設定 BIOS 密碼。

Cell 選單

本選單可指定頻率及電壓控制。

載入安全預設值

本選單載入 BIOS 出廠預設值。

載入最佳預設值

使用本選單載入 BIOS 的最佳預設值，以獲穩定的系統效能。

儲存並離開設定

將變更儲存到 CMOS，並離開設定程式。

離開但不儲存

放棄所有變更並離開設定程式。

Cell 選單

目前 CPU/DRAM 频率

此项显示当前的 CPU/内存频率。只读。

CPU 规格

按下键，即可进入子菜单。子菜单显示已安装的 CPU 信息。

CPU 支持技术

按下键，即可进入子菜单。子菜单显示已安装 CPU 所支持的技术。

AMD Cool'n'Quiet

此技术可有效大幅降低 CPU 转速及电源损耗。

注意事项

为确保 Cool'n'Quiet 功能已启用且正常运行，请再次确认以下两点：

• 进入 BIOS 设置，选择 Cell Menu。并在该选项下，将 AMD Cool'n'Quiet 选项设为开启 [Enabled]。
• 进入 Windows，选择「开始」->「所有程序」->「控制台」->「电源选项」。进入「电源选项内容」页签，在「电源配置选项」中选择「最小电源管理」。

此项设置 CPU 前端总线的频率（以 MHz 计）。

此项可调整 CPU 倍频比率。此项仅在处理器支持此功能时有效。

此项显示调整后的 CPU 频率（FSB×倍频比率）。只读。

Memory-Z

按下鍵，即可進入子選單。

DIMM1~2 Memory SPD Information ( DIMM1~2 記憶體 SPD 資訊)

按下鍵，即可進入子選單。本子選單顯示已安裝記憶體的訊息。

Advance DRAM Configuration（進階記憶體設定）

按下鍵，即可進入以下子選單。

DRAM Timing Mode（記憶體時序模式）

本項可自動偵測記憶體時序。若將本欄位設為[DCT0]、[DCT1]或兩者[Both]時，部份欄位會顯示可供設定。DCT0控制通道A，而DCT1控制通道B。

1T/2T Memory Timing（1T/2T記憶體時序）

本項控制SDRAM指令速率。若選[1T]，則SDRAM信號控制器會以一週期速率執行（T=時序週期），選[2T]，則以二週期執行。

DCT Unganged Mode（記憶體控制器多執行緒模式）

本功能用來將兩個64-bit DCT整合成128-bit介面。

本項是在記憶體超頻時提升效能的重要參數，可讓系統同時於多條記憶體bank間作存取。

本項是種記憶體節電技術。系統在一段時間後未存取記憶體即會自動減少記憶體電壓。

MemClk Tristate C3/ATLVID

本項設定在 C3 和 ATLVID 模式間開啟或關閉 MemClk Trisating。

FSB/DRAM Ratio（FSB/記憶體倍頻比率）

本項調整FSB/記憶體倍頻比率。

Adjusted DRAM Frequency (MHz) (調整後記憶體頻率)

本項顯示調整後的記憶體頻率。唯讀。

HT Link Speed Configuration (超執行緒連結速度設定)

按下 键，即可進入子選單。

HT Link Speed Auto (自動偵測超執行緒連結速度)

設為自動 [Auto]，系統即會自動偵測超執行緒連結速度。

HT Link Speed

本項手動設定超執行緒連結速度。

AdjustPCI-EFrequency(MHz)(调整PCI-E频率)

本項設定PCIE頻率(MHz)。

Auto Disable DRAM/PCI Frequency（自動關閉記憶體/PCI頻率）

設為開啟 [Enabled]，則系統會從未使用的記憶體/PCI插槽移除（關閉）時脈以減少電磁波干擾(EMI)。

DRAM 電壓 (V) / 北橋電壓 (V) / 超執行緒連結電壓 (V)

記憶體電壓 (V) / 北橋電壓 (V) / 超執行緒連結電壓 (V)

上述選項用來調整 CPU、記憶體、晶片組等的電壓。

CPU/LDT 頻譜擴散

本項關閉或開啟 CPU/LDT（HT Bus Multiplier）頻譜擴散功能。

PCIE 頻譜擴散

本項關閉或開啟 PCIE 頻譜擴散功能。

SATA 頻譜擴散

本項關閉或開啟 SATA 頻譜擴散功能。

注意事項

• 若無電磁波干擾（EMI）的問題，請設為關閉 [Disabled]，以達較佳的系統穩定性及效能。但若要符合 EMI 規範，請選擇要減少電磁波的範圍。
• 頻譜擴散的數值越大，可減少較多電磁波，但相對系統就越不穩定。欲知頻譜擴散適當數值，請查詢當地規範。
• 如需進行超頻，請務必將本功能關閉，因為即使是些微的劇波，均足以引起時脈速度的增快，進而使超頻中的處理器被鎖定。

載入最佳預設值

您可載入本項由主機板廠商為讓主機板達到穩定效能所設之預設值。

日本語

はしもに

SATA1~4支持RAID 0/1/5/10

701

前置音频接口支持使用，前置音频接口可输出音频。音频阵列符合Intel®的前置音频连接设计指南。

FJONUBJU2

状态显示APS LED:LED1（预留）

PCI Express 1.0 x1 接口卡

PCI接口

Standard CMOS Features（标准CMOS特性）

进行日期时间和基本设置。

Advanced BIOS Features（高级BIOS特性）

进行系统扩展功能设置。

Integrated Peripherals（集成外设）

CPU温度或风扇转速、警告显示等确认完成。

按一键，显示CPU信息。

SDRAM信号以1T或2T单位控制。选择[1T]以1T单位控制，选择[2T]以2T单位控制。

DCT Unganged Mode (DCT Unganged模式)

按Enter键，显示子菜单。

设置PCIE扩频特性为有效或无效。

SATA扩频

设置SATA扩频特性为有效或无效。

注意

○：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006规定的限量要求以下。

X：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006规定的限量要求。

附记：请参照

含铅的电子组件。 ■ 钢合金中铅的含量达0.35%，铝合金中含量达0.4%，铜合金中的含量达4%。 ■ 铅使用于高熔点之焊料时(即铅合金之铅含量大于或等于85%)。 ■ 铅使用于电子陶瓷零件。 含铅之焊料，用于连接接脚(pins)与微处理器(microprocessors)封装，此焊料由两个以上元素所组成且含量介于80~85% - 含铅之焊料使用于集成电路覆晶封装（Flip Chip/packages）内部；介于半导体芯片和载体间，来完成电力连结。
