사용 설명서 G52-75971X6 MSI

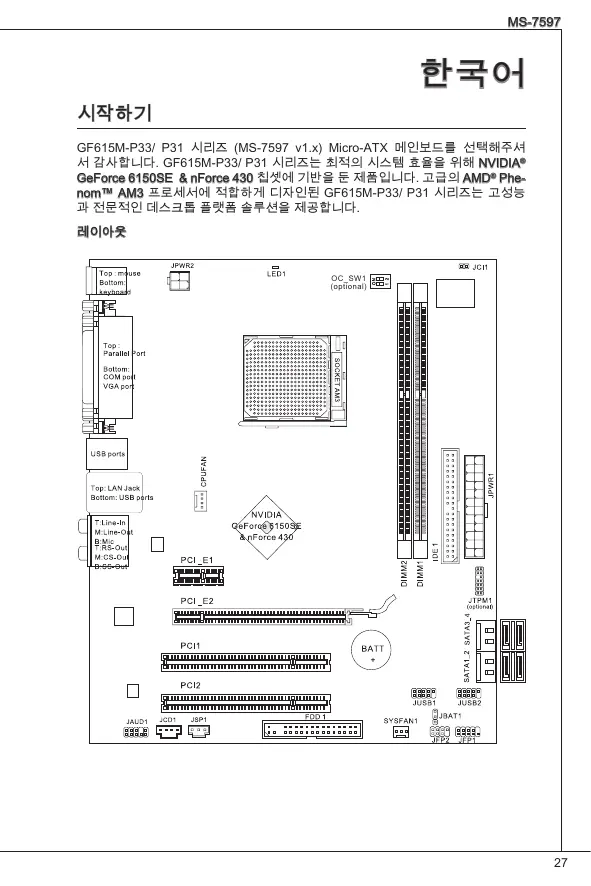

GF615M-P33/ P31 시리즈 (MS-7597 v1.x) Micro-ATX 메인보드를 선택해주셔

서 감사합니다. GF615M-P33/ P31 시리즈는 최적의 시스템 효율을 위해 NVIDIA®

GeForce 6150SE & nForce 430 칩셋에 기반을 둔 제품입니다. 고급의 AMD® Phenom™ AM3 프로세서에 적합하게 디자인된 GF615M-P33/ P31 시리즈는 고성능 과 전문적인 데스크톱 플랫폼 솔루션을 제공합니다.

■ AM3 패키지의 AMD® Phenom™ II X3/ X4 및 Athlon™ X2/ X3/ X4 프로세서 (CPU에 대한 최신 정보는 http://www.msi.com/index.php?func=cpuform2 참조) HyperTransport ■ HyperTransport 1.0 ■ NVIDIA® GeForce 6150SE & nForce 430 칩셋 ■ DDR3 800/ 1066/ 1333 SDRAM (합계 최대 8GB) ■ 2 DDR3 DIMMs (240 핀/ 1.5V) (호환 가능한 부품에 대한 자세한 내용은http://www.msi.com/index. php?func=testreport를 참조하십시오.) LAN ■ Realtek® RTL8111DL에 의해 10/100/1000 LAN 지원 (GF615M-P33) ■ 또는 Realtek® RTL8103EL에 의해 10/100 LAN 지원 (GF615M-P31) ■ Realtek® ALC888S/ ALC889에 의해 통합된 칩 ■ 7.1채널 오디오 출력 지원 ■ Azalia 1.0과 호환 IDE ■ IDE 포트 1개 ■ Ultra DMA 66/100/133, PIO 및 버스 마스터 작동 모드 지원 SATA ■ 4 개의 SATA 3Gb/s 장치를 지원하는 SATA 3Gb/s 포트 4개 RAID ■ RAID 0/ 1/ 5/ 10를 지원하는 SATA1~4 ■ 플로피 포트 1개 ■ 1 FDD with 360 KB, 720 KB, 1.2 MB, 1.44 MB 및 2.88 MB 지원

‑ PS/2 마우스 포트 1개 ‑ PS/2 키보드 포트 1개 ‑ COM 포트 1개 ‑ VGA 포트 1개

‑ SPP/EPP/ECP 모드를 지원하는 병렬 포트 1개

‑ LAN 잭 1개 ‑ USB 2.0 포트 4개 ‑ 플렉시블 오디오 잭 6개 ‑ USB 2.0 커넥터 2개 ‑ SPDIF 출력 커넥터 1개 ‑ 전면 패널 오디오 커넥터 1개 ‑ CD 입력 커넥터 1개 ‑ TPM 커넥터 1개 (옵션) ‑ 섀시 침입 커넥터 1개 ‑ 오버클록 FSB 스위치 1개 (옵션) ■ PCI Express 1.0 x16 슬롯 1개 ■ PCI Express 1.0 x1 슬롯 1개

■ PCI 슬롯 2개, 3.3V/ 5V PCI 버스 인터페이스 지원

■ Micro-ATX (24.4cm X 20.0 cm) ■ 장착 구멍 6개 액세서리 구매나 제품 번호 등의 다양한 정보는, 웹페이지 “http://www.msi.com/index.php”에서 확인할 수 있습니다.

뒷면에는 다음 커넥터가 있습니다. PS/2 마우스

LAN 라인 입력 RS 출력 라인 출력 CS 출력 PS/2 키보드 시리얼 포트 VGA 포트 USB 포트 마이크 SS 출력

이 장에서는 하드웨어 설정 절차에 관련된 정보를 제공합니다. 설치하는 동안, 부 품을 주의해서 취급하고 설치 절차를 잘 따르십시오. 일부 부품을 잘못된 방향으로 설치하면 제데로 운행하지 않을 것입니다. 컴퓨터 부품을 취급하기 전에 접지 손목 띠를 사용합니다. 정전기는 부품을 손상할 것입니다. AM3 의 CPU 및 쿨러 설치 CPU 설치 시 과열을 방지하는 쿨러를 상단에 연결하십시오. 한편 열이 잘 발산되 도록 히트 싱크/쿨러 팬을 설치하기 전에 서멀 페이스트를 CPU 표면에 약간 바 아래의 단계에 따라 CPU 및 쿨러를 올바로 설치하십시오. 잘못 설치할 경우 CPU와 메인보드가 손상됩니다.

레버를 소켓에서 비스듬히 당깁니다. 레버를 90도

CPU의 금색 화살표를 찾습니다. 금색 화살표가 그림과 같이 가리키고 있어야 합니다. CPU는 올 바른 한 쪽 방향으로만 끼워집니다.

CPU가 올바로 설치되면, 핀이 소켓에 완전히 끼 워져서 보이지 않게 됩니다. 올바른 설치 절차를 따르지 않으면 메인보드가 영구적으로 손상될 수

CPU를 소켓 안으로 꽉 눌러 넣고 레버를 닫습니 다. 레버를 닫는 동안 CPU가 움직일 우려가 있 기 때문에, 레버를 닫을 때는 항상 손가락으로 CPU의 상단을 꽉 눌러 CPU가 소켓 안에 제대로 완전히 끼워지도록 해야 합니다.

쿨러 세트를 고정 위치에 올려 놓습니다. 먼저 클 립의 한쪽 끝을 사용하여 겁니다.

그리고 나서 클립의 다른 쪽 끝을 눌러 쿨러 세트 를 고정 위치의 상단에 고정합니다. 고정 레버를 찾아 위로 올립니다.

CPU 팬 케이블을 메인보드의 CPU 팬 커넥터에

• 이 절에 표시된 메인보드 사진은 AM2+ CPUs 용 쿨러 설치를 보여줄 목적으로만 사용된 사진입니다. 메인보드의 외양은 구입한 모델에 따라 다를 수 있습니다.
• 안전 훅이 고정 볼트에서 분리되는 즉시 고정 레버가 다시 튀어 오르기 때문에, 고 정 볼트에서 안전 훅을 분리할 때는 손가락에서 눈을 떼지 마십시오.

. 메모리 모듈은 중앙에 노치가 하나만 있으며, 오른쪽 방향으로만 맞습니다.

메모리 모듈을 DIMM 슬롯에 수직으로 끼웁니다. 그리고 나서 메모리 모듈 위 의 골든 핑거가 DIMM 슬롯에 깊이 삽입될 때까지 밀어 넣습니다. 메모리 모듈 이 DIMM 슬롯에 제대로 삽입되면 골든 핑거가 거의 보이지 않습니다.

DIMM 슬롯의 양쪽에 있는 플라스틱 클립이 자동으로 닫힙니다.

• DDR3 메모리 모듈은 DDR2과 서로 혼용되지 않으며, DDR3 표준은 역호환이 되 지 않습니다. 항상 DDR3DIMM 슬롯에 DDR3메모리 모듈을 설치해야 합니다.
• 듀얼 채널 모드에서, 다른 채널 DIMM 슬롯에 유형과 밀도가 동일한 메모리 모듈 을 설치했는지 확인하십시오.
• 성공적인 시스템 부팅을 하려면, 먼저 메모리 모듈을 DIMM1에 끼우십시오.

MS-7597 ATX 24 핀 전원 커넥터: JPWR1 이 커넥터를 사용하여 ATX 24 핀 전원 공급장치를 연결할 수 있습니다. ATX 24 핀 전원 공급장치를 연결하려면, 전원 공급장치의 플러그가 올바른 방향으로 삽입되 었는지, 핀이 정렬되었는지 확인하십시오. 그리고 나서 전원 공급 장치를 커넥터 안쪽으로 꽉 맞게 누릅니다.

ATX 4 핀 전원 커넥터: JPWR2 이 12V 전원 커넥터는 CPU에 전원을 공급하는 데 사용됩니다.

• 모든 전원 커넥터가 올바른 ATX 전원 공급장치에 연결되어 메인보드의 작동이 안정적인지 확인하십시오.
• 시스템 안정성을 위해 350와트 이상의 전원 공급장치를 권장합니다. 플로피 디스크 장치 커넥터: FDD1 이 커넥터는 360 KB, 720 KB, 1.2 MB, 1.44 MB 또는 2.88 MB 플로피 디스크 드라

IDE 커넥터: IDE1 이 커넥터는 IDE 하드 디스크 드라이브, 광학 디스크 드라이브 및 기타 IDE 장치

동일한 케이블에 2개의 IDE 장치를 설치하는 경우, 점퍼 설정으로 드라이브를 케이 블 선택 모드로, 또는 마스터/슬레이브에 별도로 구성해야 합니다. 점퍼 설정 방법 은 공급업체가 제공한 IDE 장치의 설명서를 참조하십시오. 시리얼 ATA 커넥터: SATA1 ~ 4 이 커넥터는 고속의 시리얼 ATA 인터페이스 포트에 사용됩니다. 각 커넥터는 하나 의 시리얼 ATA 장치에 연결할 수 있습니다.

시리얼 ATA 케이블을 90도로 꺾지 마십시오. 그럴 경우, 전송 중 데이터가 손실

팬 전원 커넥터: CPUFAN, SYSFAN1 팬 전원 커넥터는 +12V의 시스템 냉각 팬을 지원합니다. 전선을 커넥터에 연결할 때, 항상 빨간색 전선이 양극으로서 +12V에 연결되어야 하고, 검은색 전선은 접지 선으로서 GND에 연결되어야 합니다. 메인보드에 시스템 하드웨어 모니터 칩셋 온 보드가 있는 경우, CPU 팬 제어를 활용하기 위해 속도 센서가 있는 특별히 디자인 된 팬을 사용해야 합니다. CPUFAN

이 커넥터는 디지털 오디오 전송을 위해 S/PDIF(Sony & Philips Digital Interconnect Format) 인터페이스를 연결하는 데 사용됩니다.

CD 입력 커넥터: JCD1 이 커넥터는 외부 오디오 입력용으로 제공됩니다.

전면 패널 커넥터: JFP1, JFP2 이 커넥터는 전면 패널 스위치 및 LED에 대한 전기 연결에 사용됩니다. JFP1은 Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.

JFP1 ake 전면 패널 오디오 커넥터: JAUD1 이 커넥터를 사용하여 전면 패널 오디오를 연결할 수 있으며, 이 커넥터는 Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.

Intel® I/O Connectivity Design Guide를 준수한 이 커넥터는 USB HDD, 디지털 카 메라, MP3 플레이어, 프린터, 모뎀 등과 같은 고속의 USB 인터페이스 주변 장치를 연결하는 데 적합합니다. TPM 모듈 커넥터: JTPM1 (옵션) 이 커넥터는 TPM(Trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과 사 용법은 TPM 보안 플랫폼 설명서를 참조하십시오.

섀시 침입 커넥터: JCI1 이 커넥터는 섀시 침입 스위치 케이블에 연결됩니다. 섀시가 열리는 경우, 섀시 침 입 메커니즘이 활성화됩니다. 시스템이 이 상태를 기록하고 화면에 경고 메시지를 표시합니다. 경고를 지우려면, BIOS 유틸리티에서 레코드를 지워야 합니다.

APS LED 상태 표시기: LED1

이 APS (Active Phase Switching) LED는 현재 CPU 전원 페이즈 모드를 표시합니 다. 아래의 지시에 따라 읽으십시오. LED1

CPU가 3 페이즈 전원 모드에 있는 경우 LED 불이 켜집니다.

CPU가 1 페이즈 전원 모드에 있는 경우 LED 불이 꺼집니다. MS-7597 CMOS 클리어 점퍼: JBAT1 보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받

은 CMOS RAM이 있습니다. CMOS RAM의 경우, 시스템을 켤 때마다 시스템이

OS를 자동으로 부팅합니다. 시스템 구성을 지우려면, 점퍼를 설정하여 데이터를

시스템이 꺼져 있는 동안 2-3 핀을 단락시켜 CMOS를 지울 수 있습니다. 그리고 나 서 1-2 핀 위치로 돌아가십시오. 시스템이 켜 있는 동안에는 CMOS를 지우지 마십 시오. 그럴 경우 메인보드가 손상될 수 있습니다. 오버클록 FSB 스위치: OC_SW1 (옵션) 스위치를 변경하여 프로세서 주파수를 높이기 위해 FSB값을 높일 수 있습니다. 아 래의 지시에 따라 FSB를 설정하십시오.

FSB속도를 10% 높임 FSB속도를 15% 높임 FSB속도를 20% 높임

• 스위치를 설정하기 전에 시스템을 종료하십시오.
• 오버클록할 때 시스템이 불안정하거나 부팅하는 동안 기본 설정으로 스위치를

PCI Express 슬롯 PCI Express 슬롯은 PCI Express 인터페이스 확장 카드를 지원합니다. The PCI Express 1.0 x16 슬롯 The PCI Express 1.0 x1 슬롯 PCI 슬롯

PCI 슬롯은 LAN 카드, SCSI 카드, USB 카드 및 PCI 규격을 준수하는 기타 애드

먼저 전원 공급 장치의 플러그를 뽑으십시오. 점퍼, 스위치 또는 BIOS 구성과 같 은 확장 카드에 대해 필요한 하드웨어 및 소프트웨어 설정을 구성하려면 확장 카드 의 설명서를 읽으십시오. PCI 인터럽트 요청 라우팅 확장 카드를 추가또는 제거하는 때 Interrupt request line의 약어인 IRQ는 I-R-Q라 고 발음하며, 장치가 인터럽트 신호를 마이크로프로세서로 전송할 수 있는 하드웨 어 회선입니다. PCI IRQ 핀은 일반적으로 다음과 같이 PCI 버스 핀에 연결됩니다.

MS-7597 BIOS 설정 컴퓨터를 켜면 시스템이 POST(Power On Self Test) 프로세스를 시작합니다. 화면 에 아래의 메시지가 표시되면, <DEL> 키를 눌러 설정을 시작합니다. Press DEL to enter SETUP (DEL을 눌러 설정을 시작합니다.) 사용자가 응답하거나 설정을 입력하기 전에 메시지가 표시되면, 시스템을 껐다가 다시 켜거나 리셋(RESET) 버튼을 눌러 다시 시작합니다. 또한 <Ctrl>, <Alt> 및 <Delete> 키를 동시에 눌러 시스템을 다시 시작할 수도 있습니다. Main Page (메인 페이지) Standard CMOS Features (표준 CMOS 기능) 이 메뉴를 사용하여 시간, 날짜 등과 같은 기본 시스템 구성을 처리합니다. Advanced BIOS Features (고급 BIOS 기능) 이 메뉴를 사용하여 특별 고급 기능의 항목을 설정합니다. Integrated Peripherals (통합된 주변 장치) 이 메뉴를 사용하여 통합된 주변 장치의 설정을 지정합니다. Power Management Setup (전원 관리 설정) 이 메뉴를 사용하여 전원 관리의 설정을 지정합니다. H/W Monitor (H/W 모니터) 이 항목은 CPU와 팬의 상태, 전반적인 시스템 상태에 대한 경고를 표시합니다. BIOS Setting Password (BIOS 설정 암호) 이 메뉴를 사용하여 BIOS 설정 암호를 설정합니다. Cell Menu (셀 메뉴) 이 메뉴를 사용하여 주파수/전압 제어의 설정을 지정합니다.

Load Fail-Safe Defaults (장애시 안전 기본값 로드) 이 메뉴를 사용하여 시스템 작동에 대한 공장 설정값인 BIOS 기본값을 로드합니 Load Optimized Defaults (최적 기본값 로드) 이 메뉴를 사용하여 안정적인 시스템 성능 작동을 위해 공장 기본 설정값을 BIOS에 Save & Exit Setup (저장 및 설정 종료) CMOS에 변경사항을 저장하고 설정을 종료합니다. Exit Without Saving (저장하지 않고 종료) 모든 변경사항을 취소하고 설정을 종료합니다. Cell Menu (셀 메뉴) Current CPU/ DRAM Frequency (현재 CPU / DRAM 주파수) CPU과 메모리의 현재 주파수를 표시합니다. 읽기 전용입니다. CPU Specifications (CPU 사양) <Enter>키를 눌러 하위 메뉴에 들어갑니다. 이 하위 메뉴는 설치된 CPU의 정보 CPU Technology Support (CPU 기술 지원) <Enter>키를 눌러 하위 메뉴에 들어갑니다. 이 하위 메뉴는 설치된 CPU가 지 원하는 기술을 표시합니다.

MS-7597 AMD Cool’n’Quiet (AMD 쿨앤콰이어트) 쿨앤콰이어트 기술은 CPU 속도와 소비 전력을 효과적이고 동적으로 낮출 수 있

쿨앤콰이어트 기능이 활성화되고 제대로 작 동하는지 확인하려면, 다음을 이중으로 확인

• BIOS 설정을 실행하고 Cell Menu(셀 메뉴) 를 선택합니다. Cell Menu(셀 메뉴) 에서 AMD Cool’n’Quiet(쿨앤콰이어트)를 찾아 이 항목을 “Enabled(사용)”으로 설정합니다.
• Windows를 시작하여 [시작]-> [설정]->[제 어판]->[전원 옵션]을 선택합니다. Power Options Properties(전원 옵션 등록 정보) Power schemes(태그를 시작하여 전원 체 계)에서 Minimal Power Management(최소 전원 관리) 를 선택합니다. Adjust CPU FSB Frequency (CPU FSB 주파수 조정) (MHz) 이 항목에서 CPU FSB 주파수를 조정할 수 있습니다. Adjust CPU Ratio (CPU 비율 조정) 이 항목을 사용하여 CPU 클럭 배율 (비율) 을 조정할 수 있습니다. 이 필드는 프로 세서가 이 기능을 지원할 경우에만 사용할 수 있습니다. Adjusted CPU Frequency (조정된 CPU 주파수) (MHz) 이 항목은 조정된 CPU 주파수를 표시합니다 (FSB x Ratio). 읽기 전용입니다. Memory-Z (메모리-Z) <Enter>를 눌러 하위 메뉴를 시작합니다. DIMM1~2 Memory SPD Information (DIMM1~2 메모리 SPD 정보) <Enter>를 눌러 하위 메뉴를 시작합니다. 이 하위 메뉴는 설치된 메모리의 정 Advance DRAM Configuration (고급 DRAM 구성) <Enter>를 눌러 하위 메뉴를 시작합니다. DRAM Timing Mode (DRAM 타이밍 모드) 이 필드에는 DRAM 타이밍을 자동 인식하는 기능이 있습니다. 이 필드를 [DCT 0],[DCT 1 ] 또는 [Both(둘 다)]로 설정할 경우 일부 필드가 표시되고 해당 필드를 선택할 수 있습니다. DCT 0이 채널 A를, DCT1이 채널 B를 제어합니다. 1T/2T Memory Timing (1T/2T 메모리 타이밍) DRAM 타이밍 모드가 [Manual(수동)]으로 설정되어 있으면, 이 필드를 조정할 수 있습니다. 이 필드가 SDRAM 명령 대기 시간을 제어합니다. [1T]를 선택하 면 SDRAM 신호 컨트롤러가 1 클럭 사이클 속도로 실행됩니다. [2T]를 선택하면 SDRAM 신호 컨트롤러가 2 클럭 사이클 속도로 실행됩니다.

DCT Unganged Mode (DCT 언게인지드 모드) 이 기능은 2 개의 64 비트 DCT를 하나의 128 비트 인터페이스로 통합하는 데 Bank Interleaving (뱅크 인터리빙) 뱅크 인터리빙은 메모리의 오버클록킹 성능을 높이기 위해 중요한 파라미터입 니다. 시스템은 동시에 여러 뱅크에 액세스할 수 있습니다. Power Down Enable (전원 다운 사용) 이는 메모리 절전 기술입니다. 시스템이 일정 시간 동안 메모리를 액세스하지 않 는 경우, 메모리 전원 공급을 자동으로 줄어듭니다. MemClk Tristate C3/ATLVID 이 설정을 사용하여 C3과 ATLVID 동안 MemClk Tristating을 활성화/비활성화 FSB/DRAM Ratio (FSB/DRAM 비율) 이 항목을 사용하면 메모리에 대한 FSB비율을 조정할 수 있습니다. Adjusted DRAM Frequency (조정된 DRAM 주파수) (MHz) 이 항목은 조정된 메모리 주파수를 표시합니다.읽기 전용입니다. HT Link Speed Configuration (HT 링크 속도 구성) <Enter>를 눌러 하위 메뉴를 시작합니다. HT Link Speed Auto (HT 링크 속도 자동) [Enabled(사용)]으로 설정하면 시스템은 HT 링크 속도를 자동으로 감지할 수 HT Link Speed (HT 링크 속도) 이 항목을 사용하면 하이퍼 전송 속도를 설정할 수 있습니다. Adjust PCI-E Frequency (PCI-E 주파수 조정) (MHz) 이 항목을 사용하여 PCI-E 주파수를 조정할 수 있습니다. Auto Disable DRAM/PCI Frequency (DRAM/PCI 주파수 자동 해제) [Enabled(사용)]으로 설정하면 시스템이 빈 DRAM/ PCI 슬롯에서 클록을 제거(전원 이 꺼짐)하여전자파 장애(EMI)를 최소화할 수 있습니다. DRAM Voltage (V)/ NB Voltage (V)/ HT Link Voltage (V) 이 항목은 CPU,메모리,및 칩셋의 전압 조정에 사용됩니다. CPU/LDT Spread Spectrum (CPU/LDT 대역 확산)

이 설정을 사용하여 CPU/LDT (HT 버스 배율) 대역 확산 기능을 활성화/비활성화

PCIE Spread Spectrum (PCIE 대역 확산) 이 설정을 사용하여 PCIE 대역 확산 기능을 활성화/비활성화할 수 있습니다. SATA Spread Spectrum (SATA 대역 확산) 이 설정을 사용하여 SATA 대역 확산 기능을 활성화/비활성화할 수 있습니다.

• EMI문제가 발생하지 않을 경우 최적의 시스템 안정성 및 성능을 위해 [사용 안 함]으로 설정합니다. 그러나 EMI로 인해 문제가 발생할 경우 EMI 감소를 위해 대 역 확산 값을 선택하십시오.
• 대역 확산 값이 클수록 EMI는 감소되지만 시스템의 안정성은 저하됩니다. 가장 적합한 대역 확산 값은 해당 지역의 EMI 규정을 참조하십시오.
• 사소한 지터조차도 클록 속도를 일시적으로 상승시키면 오버클로킹한 프로세스 를 고정시키는 원인이 될 수 있으므로 오버클로킹을 진행하는 동안 대역 확산을 반드시 사용 안함으로 설정해야 합니다.

Load Optimized Defaults (최적 기본값 로드) 메인보드 안정적인 성능을 위해 메인보드 제조업체가 제공한 기본값을 로드할 수
