Type de produit	Ordinateur portable
Marque	MSI
Modele	G52-75971X6
Processeur	Intel Core i5-1135G7 (quad-core, 2.4 GHz, turbo jusqu'à 4.2 GHz)
Memoire RAM	8 Go DDR4 (extensible jusqu'à 32 Go)
Stockage	SSD NVMe 256 Go
Taille ecran	15.6 pouces (39.6 cm) Full HD (1920 x 1080)
Carte graphique	Intel Iris Xe Graphics integree
Connectivite	Wi-Fi 6 (802.11ax), Bluetooth 5.1, 1x USB 3.2 Gen 1, 2x USB 3.2 Gen 2, 1x HDMI, 1x Jack combo audio
Batterie	Lithium-polymere 3 cellules, 52 Wh
Autonomie	Jusqu'à 7 heures (usage bureautique)
Alimentation	Adaptateur secteur 65 W (19 V, 3.42 A)
Dimensions (L x P x H)	359 x 254 x 21.7 mm
Poids	Environ 1.96 kg
Systeme d'exploitation	Windows 11 Familial (preinstalle)
Entretien et nettoyage	Debrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou liquides. Nettoyer les grilles de ventilation avec un pinceau anti-statique.
Securite	Verrou Kensington, module TPM 2.0 integre, mot de passe BIOS.
Pieces detachees et reparabilite	Batterie et SSD remplacables par l'utilisateur. RAM accessible pour mise a jour. Pour autres reparations, contacter un centre agree MSI.

FOIRE AUX QUESTIONS - G52-75971X6 MSI

Comment allumer l'ordinateur portable MSI G52-75971X6 ?

Appuyez sur le bouton d'alimentation situe sur le cote superieur gauche du clavier ou sur le panneau lateral, selon le modele. Maintenez enfonce jusqu'a ce que le logo MSI apparaisse.

Comment entrer dans le BIOS ?

Allumez l'ordinateur et appuyez immediatement sur la touche Suppr (ou F2 selon la configuration) jusqu'a ce que l'ecran du BIOS s'affiche.

Comment augmenter la duree de vie de la batterie ?

Utilisez les parametres d'alimentation de Windows pour activer le mode economie d'energie. Evitez les decharges completes frequentes. Stockez la batterie a environ 50% de charge si vous ne l'utilisez pas pendant longtemps.

Puis-je mettre a niveau la RAM ?

Oui, le MSI G52-75971X6 dispose de deux slots SO-DIMM DDR4. Vous pouvez remplacer ou ajouter des modules jusqu'a 32 Go au total. Consultez le manuel pour les specifications compatibles.

Comment connecter un ecran externe ?

Utilisez le port HDMI situe sur le cote gauche de l'ordinateur. Branchez le cable HDMI de l'ecran externe, puis appuyez sur la touche Windows + P pour choisir le mode d'affichage (dupliquer, etendre, etc.).

Que faire si l'ordinateur ne demarre pas ?

Verifiez que le chargeur est branche et que la batterie n'est pas completement dechargee. Essayez de maintenir le bouton d'alimentation enfonce pendant 15 secondes pour reinitialiser. Si rien ne se produit, contactez le support MSI.

Comment effectuer une reinitialisation d'usine ?

Allez dans Parametres > Mise a jour et securite > Recuperation. Sous 'Recinitialiser ce PC', cliquez sur 'Commencer' et suivez les instructions. Sauvegardez vos donnees au prealable.

Le clavier ne repond plus, que faire ?

Essayez de redemarrer l'ordinateur. Si le probleme persiste, verifiez dans le Gestionnaire de peripheriques si le pilote du clavier est correct. Vous pouvez aussi brancher un clavier USB pour tester.

Comment nettoyer l'ecran ?

Eteignez l'ordinateur et debranchez-le. Utilisez un chiffon en microfibre legerement humide (eau distillee) pour essuyer l'ecran. N'utilisez jamais de produits chimiques ou de papier absorbant.

Ou trouver les pilotes a jour ?

Rendez-vous sur le site officiel de MSI (www.msi.com), dans la section Support. Recherchez votre modele G52-75971X6 et telechargez les pilotes correspondant a votre systeme d'exploitation.

MODE D'EMPLOI G52-75971X6 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ici...

Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/CE, prenant effet le 13 août 2005, les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.

La société MSI prend des mesures actives pour protéger l'environnement, c'est pourquoi nous vous rappelons que...

Conformément à la directive européenne (CE) relative aux déchets d'équipements électriques et électroniques (directive WEEE 2002/96/CE), entrée en vigueur le 13 août 2005, les produits relevant de l'équipement électrique et électronique ne doivent pas être considérés comme des déchets ménagers. Par conséquent, les fabricants de ces équipements sont tenus de les reprendre pour recyclage en fin de vie. MSI s'engage à respecter cette exigence de reprise des produits vendus sous la marque MSI sur le territoire de la CE, pour recyclage en fin de vie. Vous pouvez retourner ces produits dans les points de collecte spécialisés.

DCT Unganged Mode (DCT mode non groupé)

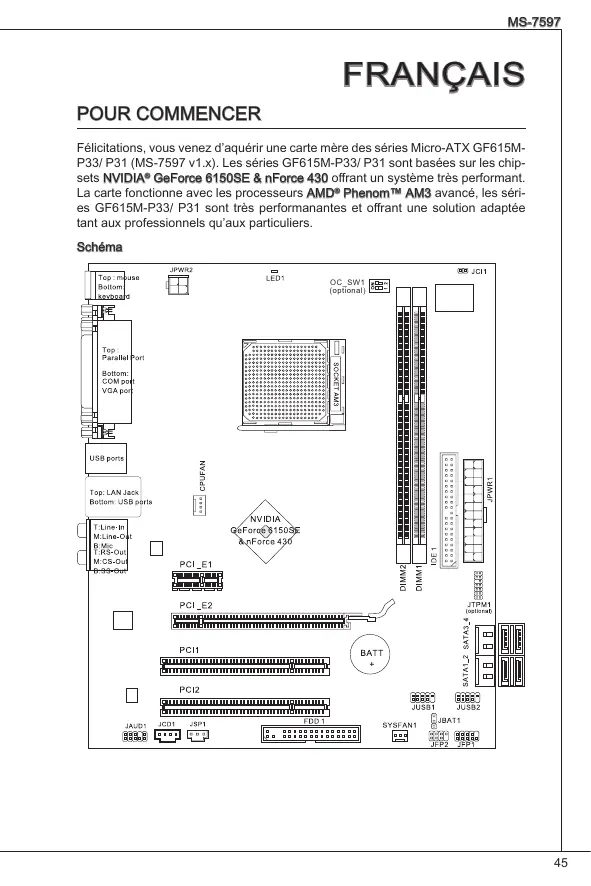

Félicitations, vous venez d'acquérir une carte mère des séries Micro-ATX GF615M-P33/P31 (MS-7597 v1.x). Les séries GF615M-P33/P31 sont basées sur les chipsets NVIDIA® GeForce 6150SE & nForce 430 et offrent un système très performant. La carte fonctionne avec les processeurs AMD® Phenom™ AM3 avancés. Les séries GF615M-P33/P31 sont très performantes et offrent une solution adaptée tant aux professionnels qu'aux particuliers.

Schéma

SPÉCIFICATIONS

Processeurs supportés

• Supporte les processeurs AMD® Phenom II / Athlon II / Sempron dans le paquet AM3.

(Pour plus d'informations sur le CPU, veuillez visiter

http://www.msi.com/index.php?func=cpuform2)

HyperTransport

HyperTransport 1.0

Chipset

Chipset NVIDIA® GeForce 6150SE & nForce 430

Mémoire supportée

DDR3 800/1066/1333 SDRAM (total max. 8 Go) 2 slots DDR3 DIMM (240 broches / 1,5 V)

(Pour plus d'informations sur les composants compatibles, veuillez visiter

http://www.msi.com/index.php?func=testreport)

LAN

Supporte 10/100/1000 LAN via Realtek® RTL8111DL (GF615M-P33) ou supporte 10/100 LAN via Realtek® RTL8103EL (GF615M-P31)

Audio

Puce intégrée Realtek® ALC888S/ALC889, supporte 7.1 canaux audio, compatible avec les spécifications Azalia 1.0

IDE

1 port IDE, supporte les modes Ultra DMA 66/100/133, PIO et Bus Master

SATA

4 ports SATA 3Gb/s supportent 4 périphériques SATA 3Gb/s

RAID

SATA1~4 supportent RAID 0/1/5/10

Disquette

1 port de disquette Supporte 1 FDD avec 360 Ko, 720 Ko, 1,2 Mo, 1,44 Mo et 2,88 Mo

Connecteurs

Panneau arrière

• 1 port souris PS/2
• 1 port clavier PS/2
• 1 port COM
• 1 port VGA
• 1 port parallèle supportant le mode SPP/EPP/ECP
• 1 jack LAN
• 4 ports USB 2.0
• 6 jacks audio flexibles

Connecteurs intégrés

• 2 connecteurs USB 2.0
• 1 connecteur SPDIF-Out
• 1 connecteur audio avant
• 1 connecteur CD-In
• 1 connecteur TPM (optionnel)
• 1 connecteur Chassis Intrusion
• 1 interrupteur du FSB d'Overclock (optionnel)

Slots

1 slot PCI Express 1.0 x16, 1 slot PCI Express 1.0 x1, 2 slots PCI, supportent l'interface bus PCI 3.3V/5V

Dimension

Micro-ATX (24.4 cm x 20.0 cm)

Montage

6 trous de montage

Si vous avez besoin d'acheter des accessoires et de tracer les références, vous pouvez vous référer au site Web suivant où vous trouverez les détails : http://www.msi.com/index.php

PANNEAU ARRIÈRE

Le panneau arrière dispose des connecteurs suivants :

INSTALLATION DU MATÉRIEL

Ce chapitre vous indique comment installer le CPU, les modules de mémoire, les cartes d'extension et comment installer les cavaliers sur la carte. Il explique également comment connecter les périphériques tels que la souris, le clavier, etc. Lors de l'installation du matériel, veuillez suivre les instructions de montage pour éviter d'endommager quoi que ce soit.

Installation du CPU et de son ventilateur pour AM3

Quand vous installez votre CPU, assurez-vous que le CPU possède un système de refroidissement pour prévenir la surchauffe. N'oubliez pas d'appliquer un composé de transfert thermique pour une meilleure dispersion de la chaleur.

Suivez les instructions ci-dessous pour installer le CPU et le ventilateur correctement. Une mauvaise installation endommagera votre CPU et la carte mère.

1. Tirez le levier sur le côté de la douille. Assurez-vous de le lever jusqu'à 90 degrés.
2. Cherchez la flèche d'or du CPU. Elle doit être orientée comme montré dans la photo. Le CPU ne s'installe que dans la position correcte.
3. Si le CPU est correctement installé, les broches sont complètement intégrées dans la douille et elles sont invisibles. Veuillez noter que toute fausse installation peut endommager en permanence votre carte mère.
4. Appuyez sur le CPU fermement dans la douille et fermez le levier. Comme le CPU a tendance à bouger lorsque le levier se ferme, il faut le fermer en fixant le CPU avec la main pour qu'il soit correctement et complètement intégré dans la douille.
5. Posez le ventilateur sur le mécanisme de rétention. Crochez un côté du clip d'abord.
6. Puis appuyez sur l'autre côté du clip pour fixer le ventilateur sur le haut du mécanisme de rétention. Installez le levier de fixation et levez-le.
7. Fixez le levier.
8. Attachez le câble du ventilateur du CPU au connecteur du ventilateur de CPU sur la carte mère.

IMPORTANT

• Les photos de carte mère montrées dans cette partie ne servent qu'à démontrer l'installation du ventilateur pour les processeurs Socket AM3. L'apparence de votre carte mère peut varier selon le modèle que vous achetez.
• Lorsque vous déconnectez le crochet de sécurité du verrou fixé, faites attention à vos doigts, car une fois le crochet de sécurité déconnecté du verrou fixé, le levier fixé jaillira immédiatement.

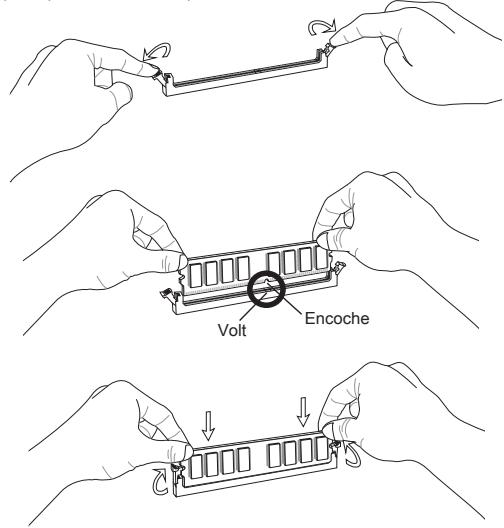

Installation des modules de mémoire

1. Le module de mémoire ne possède qu'une seule encoche au centre et ne peut être inséré que dans la bonne orientation.
2. Insérez le module de mémoire verticalement dans le slot DIMM. Puis poussez-le jusqu'à ce que les contacts dorés du module soient profondément insérés dans le slot DIMM. Les clips en plastique situés de chaque côté du module se fermeront automatiquement. Vous ne pouvez presque pas voir les contacts dorés si le module de mémoire est correctement inséré dans le slot DIMM.
3. Vérifiez manuellement que le module de mémoire est bien inséré en vous assurant que les clips en plastique de chaque côté du module sont bien enclenchés.

IMPORTANT

• Les modules de mémoire DDR3 ne sont pas interchangeables avec les modules DDR2 et vice versa. Vous devez installer tous les modules de mémoire DDR3 dans les slots DDR3 DIMM.
• En mode Dual-Channel, assurez-vous d'installer des modules de mémoire du même type et de la même densité dans des slots DIMM de canaux différents.
• Pour démarrer votre ordinateur avec succès, insérez d'abord les modules de mémoire dans le slot DIMM1.

Connecteur d'alimentation ATX 24 broches : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24 broches. Pour cela, assurez-vous que le connecteur est bien orienté et que les broches sont alignées. Abaissez alors le connecteur d'alimentation dans le connecteur.

Connecteur d'alimentation ATX 4 broches : JPWR2

Le connecteur d'alimentation 12V sert à alimenter le CPU.

IMPORTANT

• Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour assurer une stabilité de la carte mère.
• L'alimentation 350 watts (ou supérieure) est recommandée pour la stabilité du système.

Connecteur Floppy Disk Drive : FDD1

Ce connecteur supporte les formats 360 Ko, 720 Ko, 1,2 Mo, 1,44 Mo ou 2,88 Mo.

Connecteur IDE : IDE1

Ce connecteur supporte les disques durs IDE, les lecteurs de disque optique et d'autres périphériques IDE.

IMPORTANT

Si vous installez deux périphériques IDE sur un même câble, vous devez configurer le second en mode sélection de câble ou en mode maître/esclave en configurant les cavaliers. Référez-vous aux documentations des périphériques IDE fournies par les vendeurs pour les instructions d'arrangement des cavaliers.

Connecteur Serial ATA : SATA1 ~ 4

Ce connecteur est un port d'interface de haute vitesse Serial ATA. Chaque connecteur peut se connecter à un périphérique Serial ATA.

IMPORTANT

Veuillez ne pas tordre le câble Serial ATA à 90 degrés. Cela pourrait l'endommager et entraîner la perte de données lors des phases de transfert de celles-ci.

Connecteurs d'alimentation du ventilateur : CPUFAN, SYSFAN1

Les connecteurs d'alimentation du système de refroidissement supportent un système de refroidissement de +12V. Lors de la connexion du câble, assurez-vous que le fil rouge soit connecté au +12V ; le câble noir connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si vous voulez contrôler le ventilateur du CPU.

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert à connecter l'interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission audio numérique.

Connecteur CD-In : JCD1

Ce connecteur est fourni pour une entrée audio externe.

Connecteurs panneau avant : JFP1, JFP2

Ce connecteur vous permet de connecter un audio en panneau avant. Le connecteur JFP1 est compatible avec le guide de conception Intel® Front Panel I/O Connectivity Design Guide.

Connecteur audio panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec le guide de conception Intel® Front Panel I/O Connectivity Design Guide.

Connecteur USB avant : JUSB1/JUSB2

Ce connecteur, compatible avec le guide de conception Intel® I/O Connectivity Design Guide, est idéal pour connecter des périphériques USB à interface haute vitesse tels que disques durs USB, caméras numériques, lecteurs MP3, imprimantes, modems, etc.

Connecteur de module TPM : JTPM1 (optionnel)

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel de la plateforme de sécurité TPM pour plus de détails et d'utilisations.

Connecteur intrusion châssis : JCI1

Ce connecteur est connecté à un câble d'interrupteur d'intrusion de châssis. Si le châssis est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'enregistrement.

Indicateurs de statut APS LED : LED1

Ces LED APS (Active Phase Switching) indiquent le mode actuel de phase d'alimentation du CPU. Suivez les instructions ci-dessous pour les interpréter.

ON	Le LED s'allume lorsque le CPU est au mode de phase 3.
OFF	Le LED s'éteint lorsque le CPU est au mode de phase 1.

Cavalier d'effacement CMOS : JBAT1

La mémoire CMOS RAM intégrée est alimentée par une batterie externe qui permet de conserver les données de configuration du système. Grâce au CMOS RAM, le système peut démarrer automatiquement le système d'exploitation à chaque mise sous tension. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer les données.

IMPORTANT

Vous pouvez effacer le CMOS en plaçant le cavalier sur les broches 2-3 lorsque le PC est éteint. Ensuite, remettez le cavalier en position 1-2. Évitez surtout d'effacer le CMOS lorsque le PC est allumé, cela endommagerait la carte mère.

Interrupteur d'overclocking du FSB : OC_SW1 (optionnel)

Vous pouvez overclocker le FSB pour augmenter la fréquence du processeur en changeant la position de l'interrupteur. Suivez les instructions ci-dessous pour régler le FSB.

Défaut

Augmente la vitesse du FSB de 10 %

Augmente la vitesse du FSB de 15 %

Augmente la vitesse du FSB de 20 %

IMPORTANT

• Assurez-vous d'éteindre le système avant de régler l'interrupteur.
• Si l'overclocking entraîne une instabilité ou un échec lors de l'initialisation, veuillez régler l'interrupteur sur les configurations par défaut.

Slot PCI Express

Le slot PCI Express supporte la carte d'extension d'interface PCI Express.

Le slot PCI Express 1.0 x16

Le slot PCI Express 1.0 x1

Slot PCI

Le slot PCI supporte la carte LAN, la carte SCSI, la carte USB, et d'autres cartes ajoutées qui sont compatibles avec les spécifications de PCI.

IMPORTANT

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, commutateurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant :

Ordre Slot	1	2	3	4
PCI 1	C#	D#	A#	B#
PCI 2	B#	C#	D#	A#

RÉGLAGE BIOS

Lorsque le PC est démarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous apparaît à l'écran, appuyez sur pour accéder au Setup (Réglage).

(Appuyez sur DEL pour entrer dans SETUP)

Si le message disparaît avant que vous n'ayez appuyé sur la touche, redémarrez le PC avec l'aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant simultanément la combinaison des touches , , et .

Page Principale

Standard CMOS Features

Utilisez ce menu pour paramétrer des éléments standards du BIOS tels que l'heure, la date, etc.

Utilisez ce menu pour régler les articles des fonctions avancées spécifiques.

Utilisez ce menu pour spécifier vos réglages des périphériques intégrés.

Power Management Setup

Utilisez ce menu pour spécifier vos réglages pour la gestion d'alimentation.

H/W Monitor

Cette entrée montre les statuts du CPU, du ventilateur, et de l'alarme du système.

Utilisez ce menu pour entrer un mot de passe pour le BIOS.

Cell Menu

Utilisez ce menu pour spécifier leur configuration pour le contrôleur de fréquence/voltage.

Load Fail-Safe Defaults

Utilisez ce menu pour charger les valeurs par défaut du BIOS, les réglages de la manufacture pour l'opération du système.

Load Optimized Defaults

Utilisez ce menu pour charger les réglages par défaut de la manufacture dans le BIOS pour une performance optimale.

Save & Exit Setup

Réglage pour enregistrer les modifications dans le CMOS et quitter.

Exit Without Saving

Réglage pour abandonner les modifications et quitter.

Cell Menu

Affiche la fréquence actuelle du CPU / de la mémoire. Lecture uniquement.

CPU Specifications

Appuyez sur Entrée pour entrer dans le sous-menu. Ce sous-menu affiche les informations du CPU installé.

Appuyez sur Entrée pour entrer dans le sous-menu. Ce sous-menu affiche les technologies prises en charge par le CPU.

AMD Cool'n'Quiet

Cette technologie Cool'n'Quiet peut effectivement et dynamiquement diminuer la vitesse du CPU et la consommation d'énergie.

IMPORTANT

Afin d'assurer que la fonction Cool'n'Quiet est activée et qu'elle fonctionne correctement, il est nécessaire de confirmer deux points :

• Dans les réglages du BIOS, choisissez Cell Menu. Sous Cell Menu, trouvez AMD Cool'n'Quiet et mettez-le sur "Enabled".
• Entrez dans Windows, choisissez [Démarrer] -> [Paramètres] -> [Panneau de configuration] -> [Options d'alimentation]. Entrez dans les propriétés des Options d'alimentation et choisissez Gestion minimale de l'alimentation sous Schémas d'alimentation.

Cet article vous permet d'ajuster la fréquence du FSB du CPU.

Ajuster le ratio du CPU

Cet article sert à ajuster le multiplicateur d'horloge du CPU (ratio). Il n'est disponible que si le processeur prend en charge cette fonction.

Affiche la fréquence ajustée du CPU (FSB x Ratio). Lecture seule.

Memory-Z

Appuyez sur Entrée pour entrer dans le sous-menu.

Informations SPD de la mémoire DIMM1~2

Appuyez sur Entrée pour entrer dans le sous-menu. Ce sous-menu affiche les informations de la mémoire installée.

Configuration avancée de la DRAM

Appuyez sur Entrée pour entrer dans le sous-menu.

Mode de synchronisation DRAM

Ce champ peut détecter automatiquement les timings de la DRAM. Si vous le réglez sur [DCT 0], [DCT 1] ou [Both], des champs apparaissent et sont à choisir. DCT 0 contrôle le canal A et DCT 1 contrôle le canal B.

Timing mémoire 1T/2T

Lorsque le mode de synchronisation DRAM est réglé sur [Manuel], ce champ est ajustable. Cet article contrôle le taux de commande. La sélection [1T] fait fonctionner le contrôleur de signaux DRAM à un cycle d'horloge. La sélection [2T] le fait fonctionner à deux cycles d'horloge.

Mode DCT non groupé

Cette fonction sert à intégrer deux DCT 64 bits dans une interface de 128 bits.

Bank Interleaving

Bank Interleaving est un paramètre important pour améliorer les capacités d'overclocking de la mémoire. Il permet au système d'accéder à plusieurs banques simultanément.

Power Down Enable

C'est une technologie d'économie d'énergie pour la mémoire. Lorsque le système n'accède pas à la mémoire pendant un certain temps, il réduit automatiquement l'alimentation de la mémoire.

MemClk Tristate C3/ATLVID

Ce réglage vous permet d'activer ou de désactiver le MemClk Tristating pendant les états C3 et ATLVID.

FSB/DRAM Ratio

Cet article vous permet d'ajuster le ratio entre le FSB et la mémoire.

Il affiche la fréquence ajustée de la mémoire. Lecture seule.

HT Link Speed Configuration

Appuyez sur Entrée pour entrer dans le sous-menu.

HT Link Speed Auto

Réglez-le sur [Enabled] pour que le système détecte automatiquement la vitesse du lien HT.

HT Link Speed

Cet article vous permet de régler la vitesse de Hyper-Transport Link.

Cet article vous permet d'ajuster la fréquence de PCI-E.

Auto Disable DRAM/PCI Frequency

Lorsque mis en [Enabled], le système éteindra les horloges des fentes vides de PCI pour réduire au minimum l'Interface électromagnétique (EMI).

DRAM Voltage (V)/ NB Voltage (V)/ HT Link Voltage (V)

Ces articles servent à ajuster le voltage du CPU, de la mémoire et du chipset.

Ce réglage sert à activer/désactiver la fonction CPU/LDT (HT Bus multiplier) Spread Spectrum.

PCIE Spread Spectrum

Ce réglage sert à activer/désactiver la fonction PCIE Spread Spectrum.

SATA Spread Spectrum

Ce réglage sert à activer/désactiver la fonction SATA Spread Spectrum.

IMPORTANT

• Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera ce processeur overclocké.

Load Optimized Defaults

Vous pouvez charger les valeurs par défaut fournies par le fabricant de la carte pour une performance stable.

ALLEMAND

INTRODUCTION

Appuyez sur DEL pour entrer dans SETUP

Si ce message disparaît et que vous n'avez pas eu le temps d'appuyer sur la touche, redémarrez le système en l'éteignant puis en le rallumant, ou en appuyant sur le bouton RESET. Vous pouvez également redémarrer le système en appuyant simultanément sur les touches Ctrl, Alt et Suppr.
