製品タイプ	マザーボード
ブランド	MSI
モデル	Z68AGD65G3
チップセット	Intel Z68
CPUソケット	LGA1155
メモリタイプ	DDR3
メモリスロット数	4 x DDR3 DIMM
マルチGPU対応	AMD CrossFireX および NVIDIA SLI
フォームファクタ	ATX
寸法	30,5 cm x 24,4 cm
重量	約1.2 kg
必要な電源	ATX 24ピン + 8ピン CPU
SATAコネクタ	6 x SATA 3 Gb/s (Intel)、2 x SATA 6 Gb/s (Marvell)
USB 2.0	14ポート (背面6、ヘッダー8)
USB 3.0	背面2ポート
ネットワーク	Gigabit Ethernet Realtek 8111E
オーディオ	Realtek ALC892、7.1チャンネル
対応RAID	RAID 0、1、5、10（Intel Rapid Storage Technology経由）
対応OS	Windows 7、Windows Vista、Windows XP
特別機能	Intel Rapid Storage Technology、OC Genie II、Control Center
お手入れと掃除	圧縮空気でホコリを除去、液体は避ける
安全	静電気放電に注意、作業前には電源を切る
修理可能性	交換部品あり（CMOSバッテリーなど）

よくある質問 - Z68AGD65G3 MSI

MSI Z68AGD65G3 マザーボードがサポートするRAIDレベルは何ですか？

このマザーボードはRAID 0、1、5、10 および Intel Rapid Storage Technology をサポートしています。

Intel RAID設定ユーティリティにアクセスするにはどうすればよいですか？

POST中に Ctrl + I キーを同時に押して、Intel Rapid Storage Technology Option ROM にアクセスします。

RAID 5ボリュームに必要な最小ハードディスク数はいくつですか？

RAID 5に必要な最小ハードディスク数は3台です。

Intel Rapid Storage TechnologyでSSDをキャッシュとして使用できますか？

はい、Intel Rapid Storage TechnologyではSSDをキャッシュとして使用してシステムを高速化できます。ただし、BIOSでSATAモードをRAIDに設定する必要があります。

RAID 1ボリュームのハードディスクが故障した場合どうすればよいですか？

故障したディスクを同等以上の容量の新しいディスクと交換し、Intel RAID Option ROM または Intel Rapid Storage Technology アプリケーションを使用してボリュームを再構築します。

Windowsの新規インストール時にIntel RAIDドライバをインストールする方法は？

インストール中に、F6キーを押す（Windows XP）か、「ドライバの読み込み」をクリックし（Windows 7/Vista）、Intel RAIDドライバが含まれるフロッピーディスク、CD/DVD、またはUSBメモリからドライバを提供します。

RAID 0とRAID 1の違いは何ですか？

RAID 0はデータを複数のディスクに分散してパフォーマンスを向上させますが、冗長性はありません。RAID 1はデータのミラーコピーを作成してフォールトトレランスを提供します。

MSI Z68AGD65G3 マザーボードはマルチGPUをサポートしていますか？

はい、AMD CrossFireX および NVIDIA SLI（2枚のグラフィックスカード）をサポートしています。

対応するRAMメモリのタイプは？

このマザーボードはデュアルチャネル構成のDDR3メモリに対応しており、4つのDIMMスロットがあります。

ディスクをNon-RAIDモードにリセットする方法は？

Intel RAID Option ROMで「Reset Disks to Non-RAID」オプションを選択し、ディスクを選んで確認します。注意：すべてのデータが失われます。

使用説明書 Z68AGD65G3 MSI

RAID アカウント生成

1. Create Volume リデドリ 这同的， 出来は、む連用。如上は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は Tahnni. 该定的 RAID 出来的是生成的，Y> 出来的是，

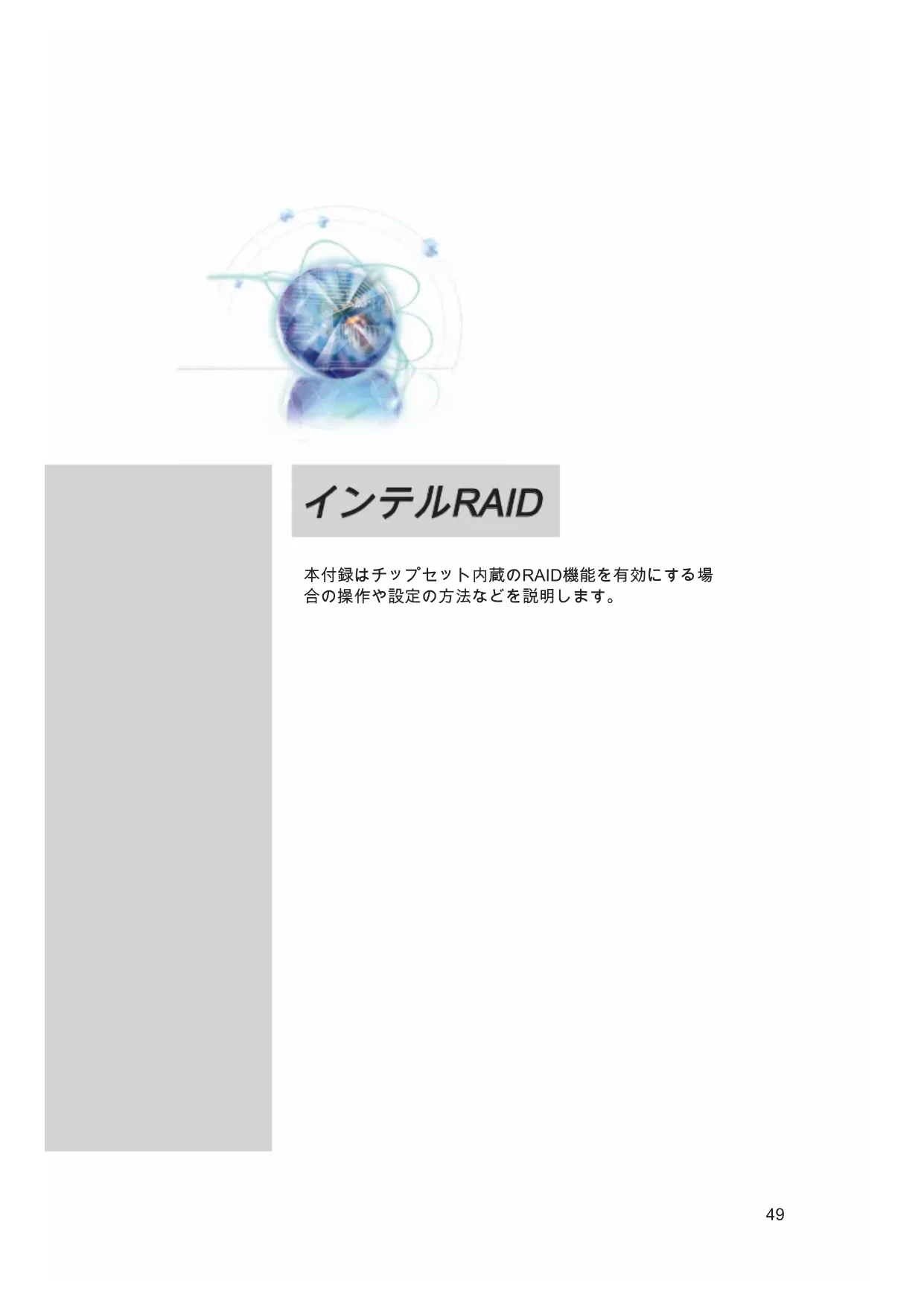

RAID

本付録はチップセット内蔵のRAID機能を有効にする場合の操作や設定方法などを説明いたします。

はじめに

本付録はRAID機能を設定し、システム高速化の手助けをします。

シリアルATAハードドライブは最大で6Gb/sの高速転送を実現いたします。シリアルATAはパラレルATAと比べ、細く長いケーブルを採用するとドライブの設置が容易になり、PCケース内のエアフローを大幅に改善いたします。さらにシリアルATAの長所として以下の点が挙げられます。

1、CRCエラー検出を行いながら、3Gb/sから6Gb/sまでの高速転送が可能 2. ドライブ性能を向上 3. タグ付きコマンドキューイング、エレベーター、パケットチェーニングコマンドを含むデータ転送の最適化

INTEL® RAID コントローラはRAIDレベル0（ストライピング）、RAIDレベル1（ミラーリング）、RAIDレベル5（ブロック単位のパリティ分散）、RAIDレベル10（ストライピング＋ミラーリング）を提供します。

RAID 0は複数台のハードディスクにデータを振り分け、分散して書き込みます。独立したディスク負荷を分散すると大幅にI/Oパフォーマンスが向上します。

RAID 1はハードドライブ間でデータを二重化することにより、データの冗長性を確保し、データ読み取り時のパフォーマンスを強化します。

RAID 5は複数台のハードドライブにデータとパリティ情報を分散して記録することで、良好な読み出し性能と優れた耐障害性を持ちます。RAID 5はいくつかのRAIDの中で最も一般的に使用されるものの一つです。

RAID 10はオリジナルのRAIDレベルではありませんが、ミラーリングのハードドライブを複数用意し、それらをストライピングで組み合わせることにより、RAID 0の高速性とRAID 1の耐障害性を併せ持つ方式です。

インテル® ラピッド・ストレージ・テクノロジーは2台のハードドライブを組み合わせて、二つのRAIDボリュームを共有する高度な機能です。インテル® ラピッド・ストレージ・テクノロジーはRAID 1機能を利用してマスタードライブのデータをコピーし、リカバリードライブを作成することができます。マスタードライブのサイズはリカバリードライブに適用され、マスタードライブの完全な容量がマスタードライブとして使用されます。システム上にリカバリードライブは一つのみ存在することができます。リカバリードライブに保存されているデータを更新するには2つの方法があります。連続して更新する方法と、リクエスト時の更新を許可する方法です。

RAID 0とRAID 1、インテル® ラピッド・ストレージ・テクノロジーを使用するには最低2台、RAID 10には最低4台、RAID 5には最低3台のハードドライブが必要です。

本付録に記載の画面写真、項目名はご利用のシステム構成、ファームウェアの違いにより異なる場合があります。

インテル® ラピッド・ストレージ・テクノロジー Option ROMの操作方法

インテル® ラピッド・ストレージ・テクノロジーをサポートするインテルチップセットを搭載したマザーボードのBIOSにはインテル® ラピッド・ストレージ・テクノロジー Option ROMが統合されています。インテル® ラピッド・ストレージ・テクノロジー Option ROMはインテル® RAIDを設定するための、BIOSとDOSディスクサイドのソフトウェアを提供します。RAIDボリュームの作成、削除およびリセットの操作を行うには、"インテル® ラピッド・ストレージ・テクノロジー Option ROM"ステータス画面を表示するために、あらかじめマザーボードのBIOS設定でシリアルATAの機能をRAIDモードに変更してください。

RAIDボリュームの作成、削除およびリセット：

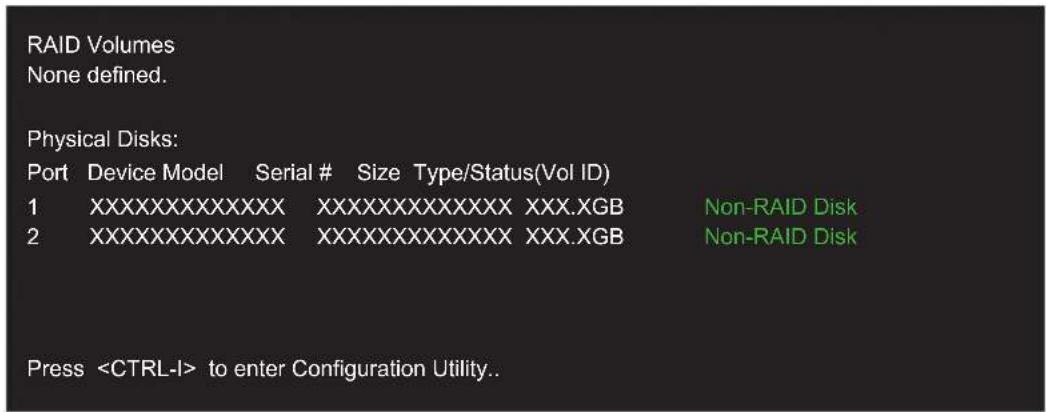

RAIDボリュームの設定変更にはインテル® ラピッド・ストレージ・テクノロジー Option ROMに含まれるRAID Configurationユーティリティを使用します。PCの電源を入れ、Power-On Self Test(POST)中に以下の画面が数秒間表示されます。

注意

画面に表示されるDevice Model、Serial#、Sizeの項目はお使いの環境により異なります。

上記のメッセージが表示されます。

注意

次の手順は新規のシステムまたはOSを再インストールする時に利用可能です。既存のシステムをRAIDへ移動する場合には使用できません。

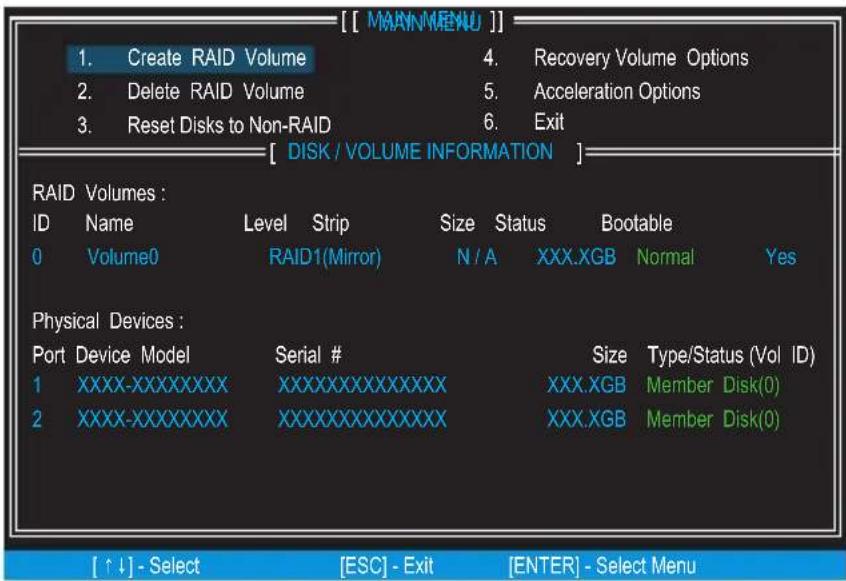

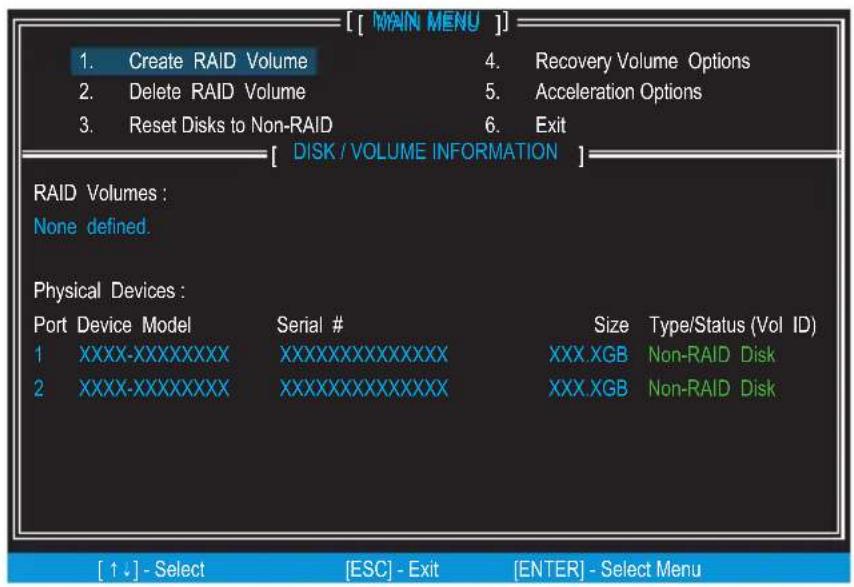

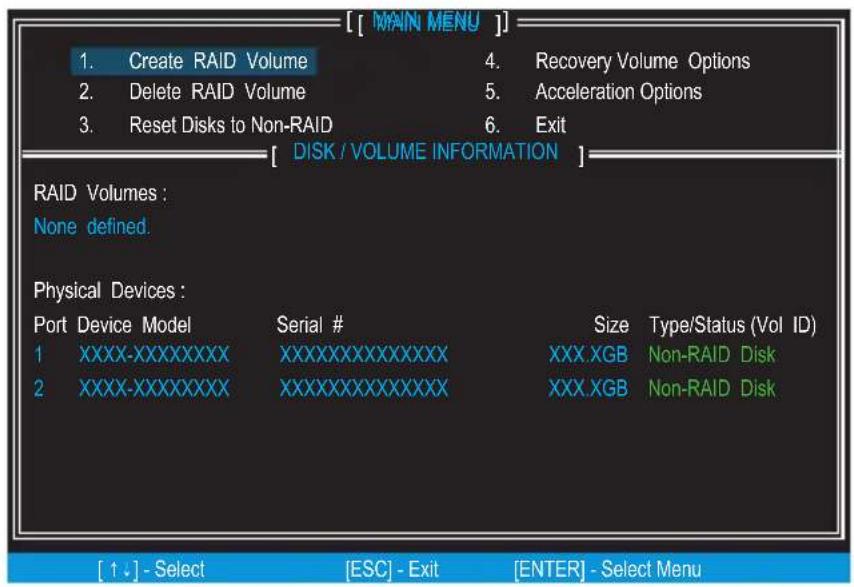

圭一と 圭一を同時に押すと以下の画面が表示されます。

RAID ボリュームを作成する

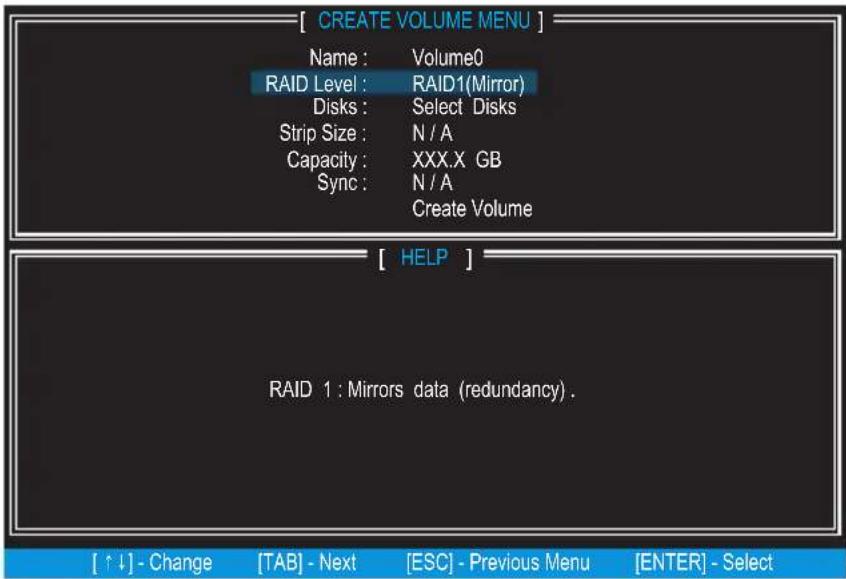

1. メニューから1.[Create RAID Volume]を選び、キーを押すと、以下の画面が表示されます。[Name]項目でRAIDボリュームの名前を変更してください。キーを押すとカーソルは次の項目に移動します。
2. [RAID Level]項目でRAIDの種類を変更します。接続しているハードドライブの台数によって、選択できるRAIDの種類は変わります。

1. [Disks]項目はRAIDボリュームに設定するハードドライブを選択します。キーでカーソルに入り、キーでドライブを変更します。選択が完了したらキーで確定します。選択したRAIDの種類と、接続しているハードドライブの台数によっては自動的に設定される場合があります。
2. [Strip Size]を決定します。“上向き矢印”か“下向き矢印”で値を変更します。変更できる値は4KBから128KBの間です。一般的な推奨値はRAID0：128KB/RAID10：64KB/RAID5：64KBです。なお、選択したRAIDの種類によって推奨値が異なる場合があります。設定が完了したらキーを押して次の項目を設定します。[Capacity]項目でボリューム容量を選択します。デフォルト値は選択したディスクのボリューム容量の最大値です。

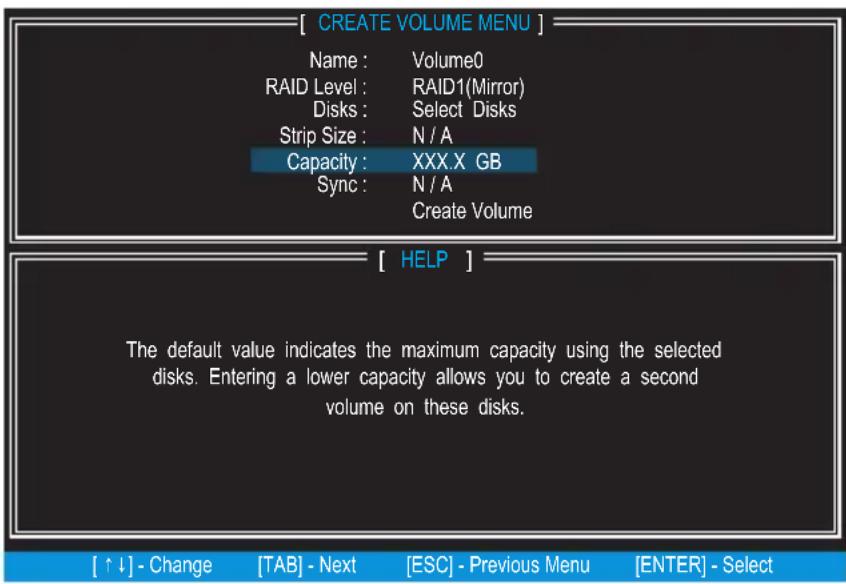

3. [Capacity]の項目はRAIDボリュームの容量を決定します。初期表示されます。

初期状態は作成するボリュームの最大値が設定されます。2番目のボリュームを設定する場合はその値を変更します。最初のボリュームを作成後、再度[Create RAID Volume]を選択すると残りのディスク容量が表示されます。再度ボリューム作成を行うと2番目のボリュームが設定されます。

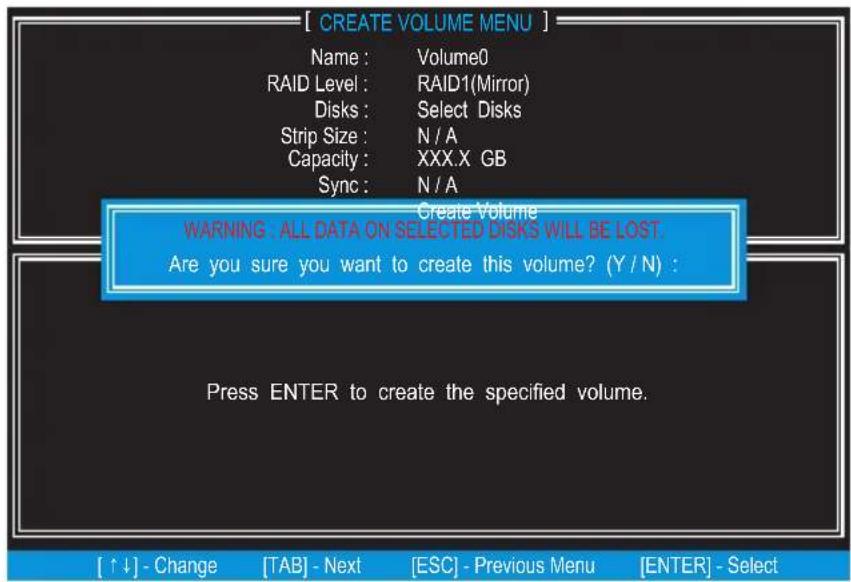

1. [Create Volume]の項目でキーを押すとRAIDボリュームの作成の確認画面が表示されます。作成する場合はキーを押してください。なお、RAIDボリュームを作成すると、ハードドライブ上のデータは失われます。

以下の画面が表示されるとRAIDボリュームの作成は完了です。7.

RAIDボリュームを削除する

ここでRAIDボリュームを削除することができます。RAIDボリュームを削除すると、記録されているすべてのデータが削除されますのでご注意ください。

注意

起動ドライブがRAIDボリュームの場合、インテル® ラピッド・ストレージ・テクノロジーOption ROMでRAIDボリュームを削除するとシステムが起動できなくなります。

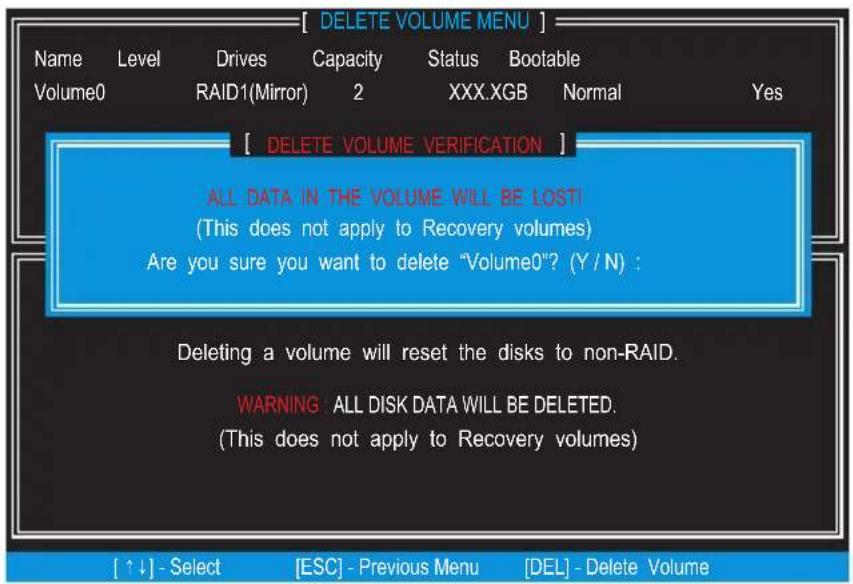

メニュー画面から2.[Delete RAID Volume]を選び、キーを押します。削除したいRAIDボリュームを選択し、キーを押してください。以下の画面が表示されます。

Enterキーを押すとRAIDボリュームの削除が実行されます。

RAID設定を解除する

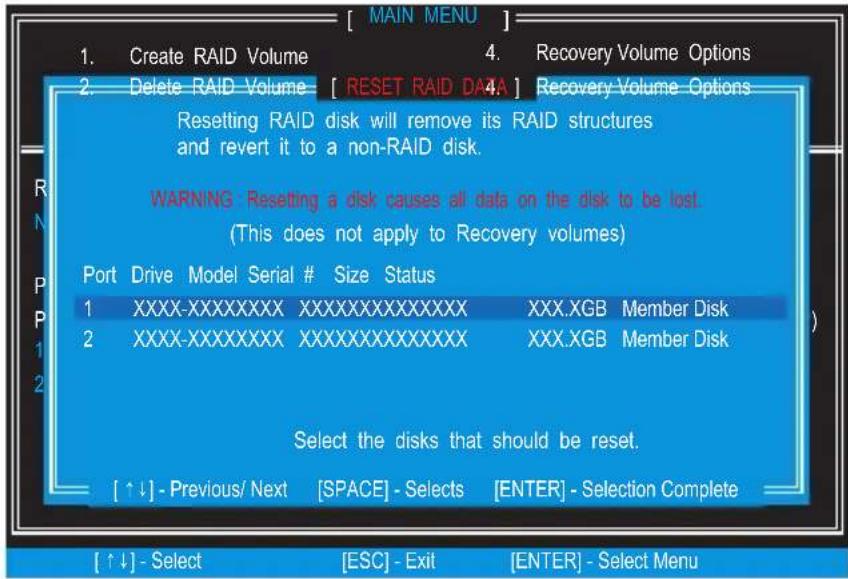

M.2 [Reset Disks to Non-RAID]を選択し、Enterキーを押すとRAIDボリュームを削除したり、特定のハードドライブをRAID構成から外したりすることができます。以下の画面が表示されます。

RAIDボリューム削除の確認画面が表示されます。削除する場合はYキーを押します。

注意

・この操作を行うと、ハードドライブ内のRAID構成情報が失われ、データが読み出せなくなります。・この操作はRAID構成を解除します。ハードドライブを別のPCで使用する場合や、RAIDボリュームが破損して作り直す場合に使用します。

- リカバリーボリュームの作成

Windows7/WindowsVistaの新規インストール

OSインストール中のRAIDドライバーのインストール方法

1.「Windowsのインストール場所を選択してください」と表示され、インストール先のドライブが見つからない場合は、RAIDドライバーをインストールする必要があります。2. 画面中の「ドライバーの読み込み(L)」を選択し、FDD、USBメモリ、またはCD/DVDメディアよりドライバーをインストールします。ドライバーの含まれるメディアをPCに接続し、OKボタンを押します。ドライバーが検出されます。場合は参照ボタンを押します。3. 使用可能なSCSI、RAIDアダプターのリストが表示されます。4. 使用のモデルに適合するインテル® RAIDコントローラーを選択し、Enterキーを押します。5. 次の画面で、インテル® RAIDコントローラーが選択されます。続行する場合は、再度Enterキーを押します。6. インテル®ラピッド・ストレージ・テクノロジーのドライバーが正しくインストールされるとWindowsのセットアップが続行します。CD/DVDメディアからドライバーをインストールした場合は画面の指示に従いWindowsのドライバー用ディスクに交換してください。

注意

USBフラッシュメディアは以下の方法で作成します。

-MSIドライバーディスクをDVDドライブに挿入します。- トップ画面表示された場合は「MSI CD」をクリックします。- ディスク内のフォルダ「storage」内のチップセットのフォルダ f6flpy-x86(32bit用) または f6flpy-x64(64bit用) の中にあるファイルをすべてUSBメモリにコピーします。

• インストール済みのWindowsにRAIDドライバーをインストールする
• Windows を起動し、MSI ドライバー ディスク DVD をドライブに挿入します。
• 画面が自動的に表示されます。
• 「Utility」の項目から「Intel Utility テクローダー Driver」をクリックします。
• ドライバーがインストールされます。画面の指示に従い「次へ」ボタンを押してください。
• ドライバーが正しくインストールされたか確認します。
• 1. Windows のスタートメニューから「コントロールパネル」をクリックします。 2. 「ハードウェアとサウンド」をクリックし、さらに「デバイスマネージャー」をクリックします。 3. 「SCSI と RAID コントローラー」に Intel RAID Controller が表示されます。

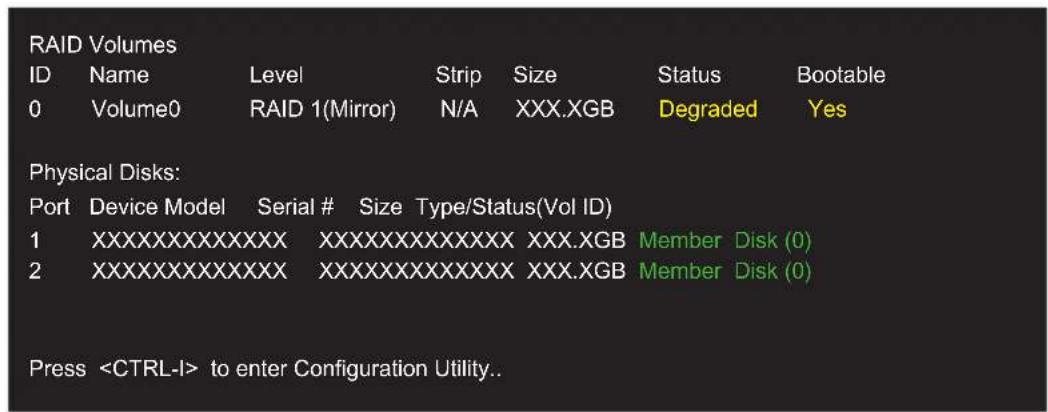

劣化したRAIDアレイ

RAID を構成するハードドライブが故障した、または接続に不具合が発生した場合は、RAID 1、RAID 5、または RAID 10 は「Degraded」と表記されます。その状況が発生した場合は、データの内容自体は失われませんが、システムは障害が発生していない方のハードドライブのみで動作します。データを再構築し、データの冗長性を回復するには、下記の手順を参照して行ってください。

認識されないハードドライブメンバー

1. システムの電源が切れていることを確認します。
2. 欠落したハードドライブを接続し直します。
3. クラウド上で再起動します。再構築は自動的に行われます。

故障したハードドライブ

1. システムの電源が切れていることを確認します。
2. 故障したハードドライブと同じ容量、またはそれより大きい容量のハードドライブと交換してください。
3. POST中にシステムを再起動し、[Ctrl]を押しながら<丨>を押して、Intel RAID Option ROMに入ります。

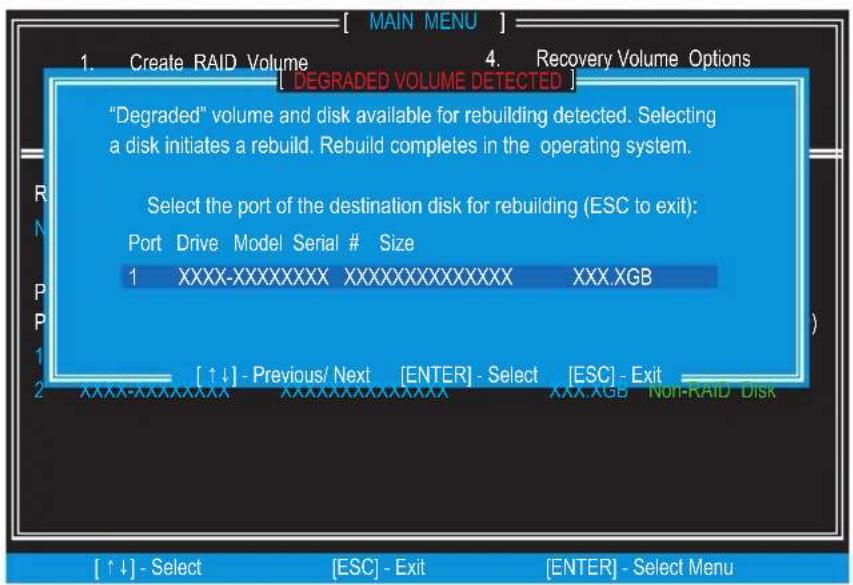

再構築のための行先のドライブを選択し、[ENTER]キーを押します。4.

1. Intel RAID Option ROMを終了したら、Windowsを再起動します。
2. RAIDボリュームの再構成を促す画面で[Yes]をクリックします。

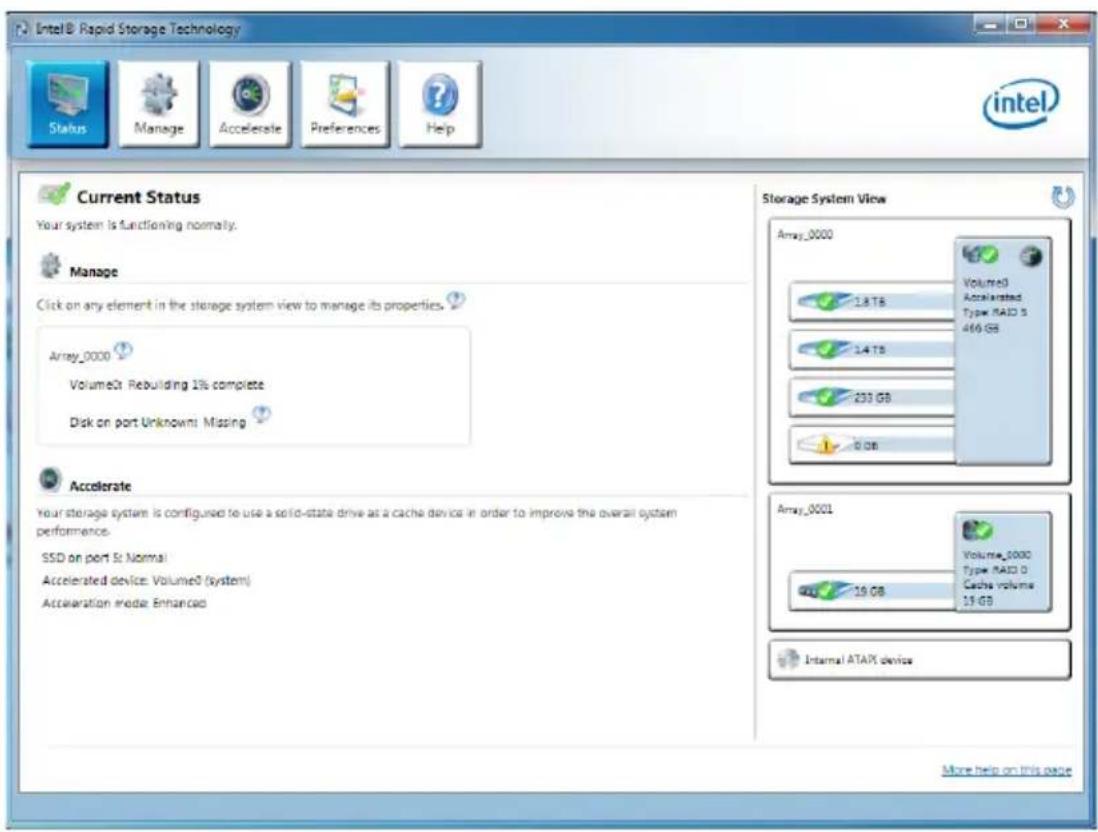

3. インテル® ラピッド・ストレージ・テクノロジー・アプリケーションが起動します。新しいハードドライブを右クリックし、'Rebuild to this Disk'を選択します。'Rebuild Wizard'が起動し、新しいハードドライブへの再構築のプロセスを通して案内します。

システムアクセラレーション

インテル® ラピッド・ストレージ・テクノロジーはSSDをハードディスクキャッシュとして使用することができます。低速な仮想ディスクを使用せず、PCのメモリも必要とせずに使用頻度の高いデータを保存できます。高速な読み取り、書き込みが可能で、電源を切ってもデータが消えることのないSSDキャッシュ機能はPCのパフォーマンスを向上させます。

注意

SSDがインテル® ラピッド・ストレージ・テクノロジーをサポートしているか、または製造元のWebサイト等で確認してください。

インテル® ラピッド・ストレージ・テクノロジーはRAIDモードで動作します。必須SATAモードはRAIDに設定してください。以下の手順でシステム高速化が有効になります。既にRAIDモードでインストールしたWindowsをお使いの場合は、ステップ5からお読みください。

1. PCの電源を入れ、BIOSのセットアップ画面を表示します。
2. SATAをRAIDに変更して保存後、終了します。
3. Windowsのセットアップを開始し、インテル® ラピッド・ストレージ・テクノロジー・ドライバーをインストールします。インストール方法は「RAIDドライバーのインストール」の項を参照してください。
4. Windowsのインストールを完了し、OSをシャットダウンします。
5. PCの電源を切断します。
6. SSDを接続します。
7. PCの電源を入れ、Windowsを起動します。
8. MSIドライバーディスクをDVDドライブに挿入します。

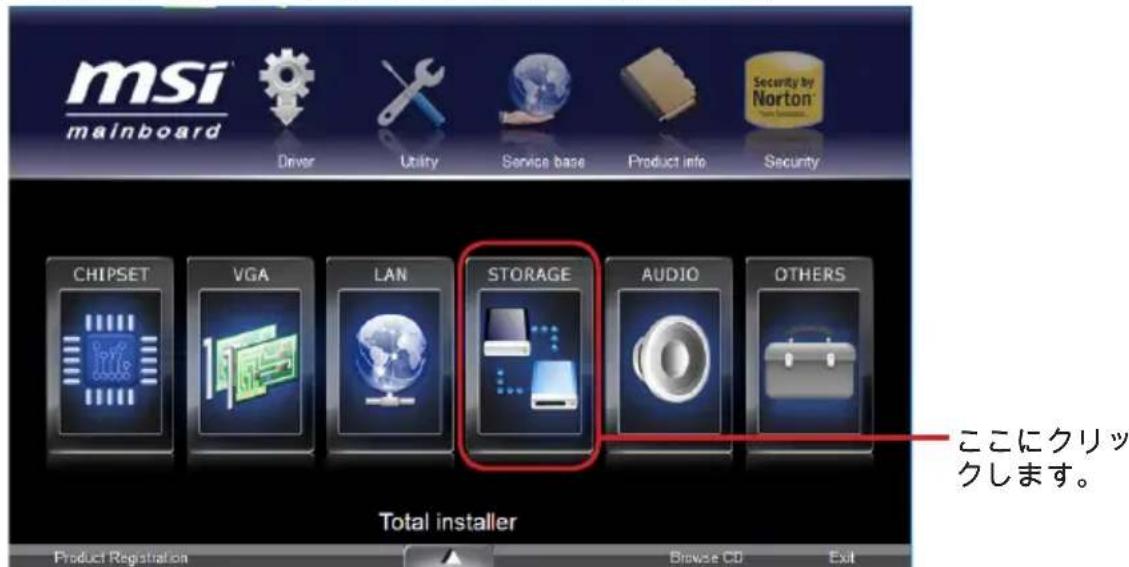

SETTINGS画面が起動したら、「STORAGE」をクリックします。

1. インテル® ラピッド・ストレージ・テクノロジー・ドライバー(インテル RAID ドライバー)をクリックし、アプリケーションをインストールします。

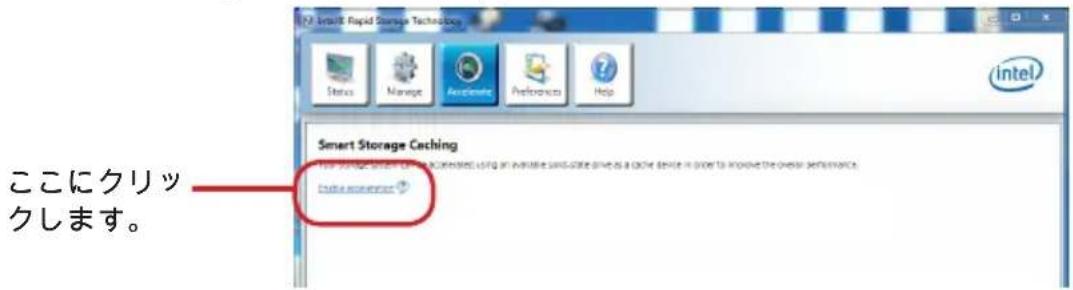

2. インテル® ラピッド・ストレージ・テクノロジー・アプリケーションを起動します。12.「高速(A)」または「Accelerate」を選択し、「高速の有効」または「Enable acceleration」をクリックします。

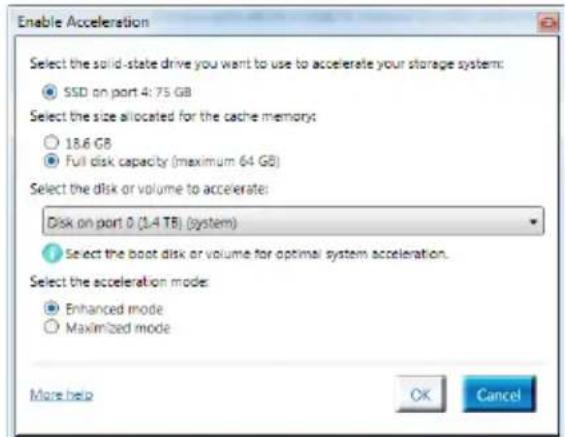

高速化の対象を選択します。13.

1. OKをクリックし、システムを再起動してください。

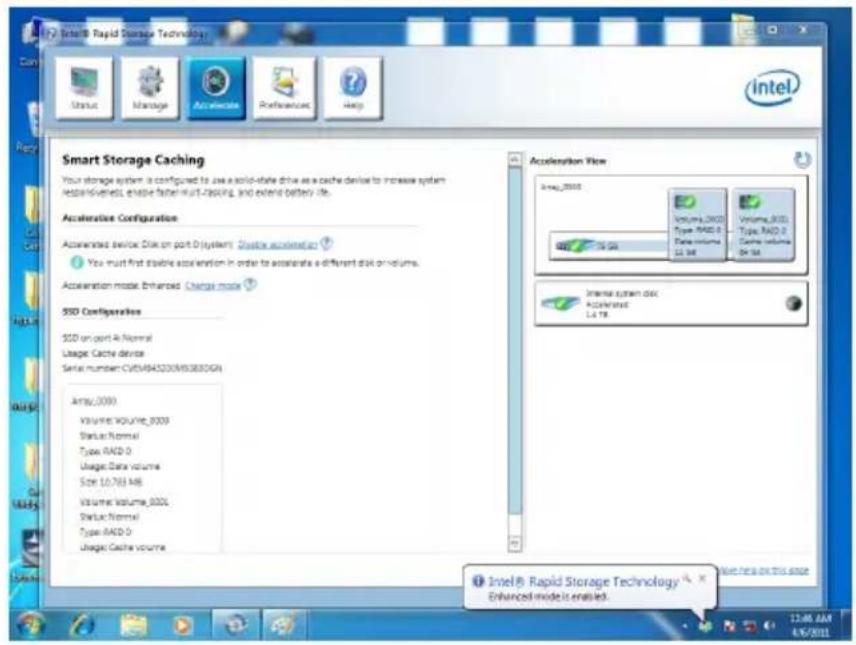

「Acceleration View」には、リフレッシュと新しいアクセラレーション設定が表示されます。

詳細については、インテル・ラピッド・ストレージ・テクノロジー内の「More help on this page」または「More help」をクリックしてください。

RSTの同期方法

高速化の効果は「最速モード」にし、ハードウェアが最大になるように、SSD上のマスタとハードディスク上のデータが同期されるようにします。SSDキャッシュ上のデータ損失を防止するために、必要に応じてデータの同期を行ってください。

以下の手順に従って手動で同期します。

1. システムを再起動し、Power-On Self Test(POST)中にキーとキーを同時に押して、インテル® ラピッド・ストレージ・テクノロジー Option ROMに入ります。

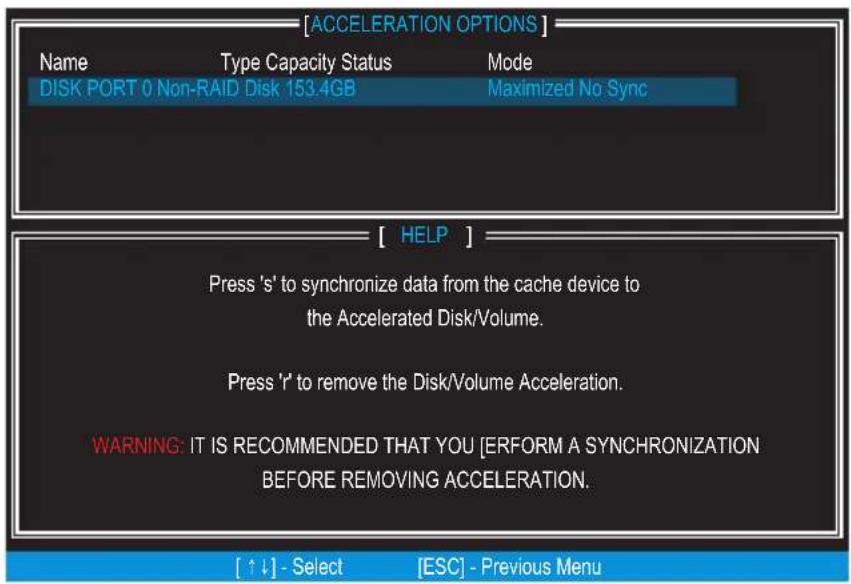

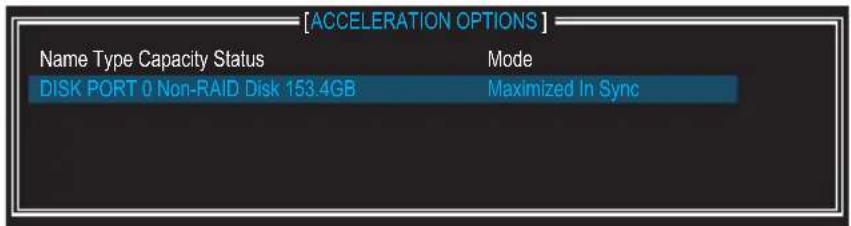

2. メニューから「Acceleration Options」を選択し、キーを押してください。以下の画面が表示されます。

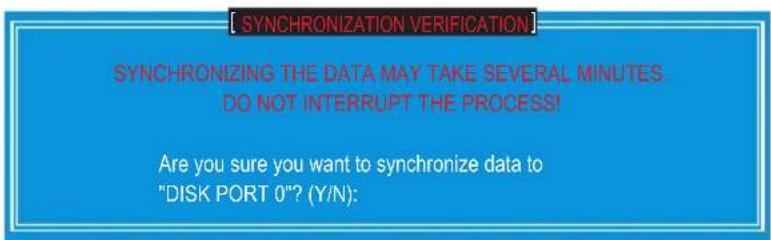

キーを押してデータを同期します。

1. キーを押すと同期が開始されます。同期中は絶対に電源を切らないでください。

同期が完了すると、状態が"In Sync"に変わります。
