РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ G52-77151X1 MSI

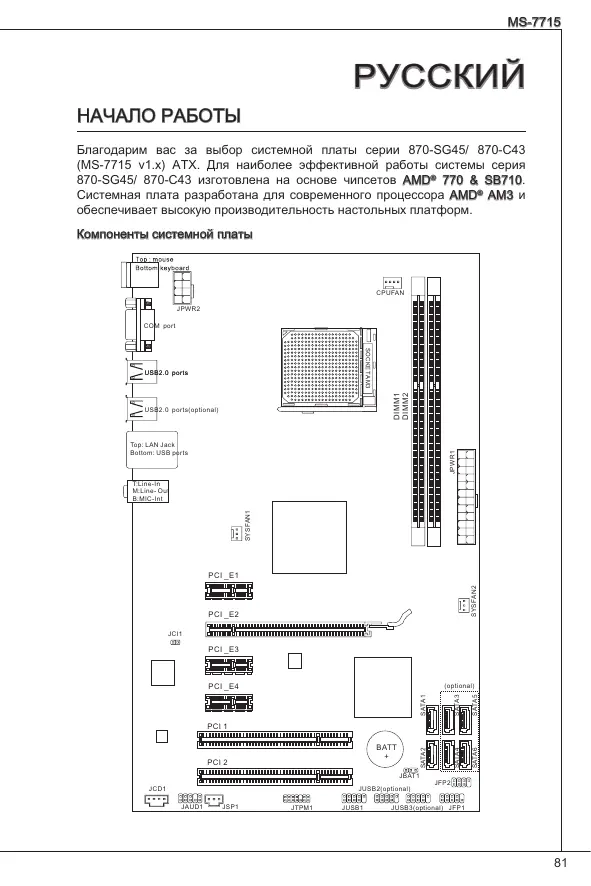

НАЧАЛО РАБОТЫ Благодарим вас за выбор системной платы серии 870-SG45/ 870-C43 (MS-7715 v1.x) ATX. Для наиболее эффективной работы системы серия 870-SG45/ 870-C43 изготовлена на основе чипсетов AMD® 770 & SB710. Системная плата разработана для современного процессора AMD® AM3 и обеспечивает высокую производительность настольных платформ. Компоненты системной платы CPUFAN JPWR2 COM port SOCKET AM3 DIMM1 DIMM2 USB2.0 ports USB2.0 ports(optional) JPWR1 Top: LAN Jack Bottom: USB ports SYSFAN1 T:Line-In M:Line- Out B:MIC-Int SYSFAN2 PCI _E1 PCI _E2 JCI1 PCI _E3 SATA3 SATA5 SATA6 SATA1 SATA4 (optional) PCI _E4 PCI 1 SATA2 BATT

ХАРАКТЕРИСТИКИ ■ Процессоры AMD® PhenomII/ Phenom/ Althon II/ Althon/ Sempron в конструктиве AM3. (Для получения самой новой информации о CPU, посетите сайт http://www.msi.com/index.php?func=cpuform2) HyperTransport ■ Поддержка технологии Hyper Transport(HT) 3.0 ■ Северный мост: AMD® 770 ■ Южный мост: AMD® SB710 ■ DDR3 800/ 1066/ 1333/ 1600*(OC) SDRAM (8ГБ Max) ■ Поддержка двухканального режима (За дополнительной информацией о поддерживаемых модулях посетите http://www.msi.com/index.php?func=testreport) LAN ■ Поддержка LAN 10/100/1000 Fast Ethernet на чипсете Realtek® RTL8111E (для 870-SG45) ■ Поддержка LAN 10/100 Fast Ethernet на чипсете Realtek® RTL8105E (для 870-C43) ■ Интегрированный чипсет Realtek® ALC887 ■ 7.1-канальное аудио с гибким переназначением разъемов ■ Совместимость со спецификацией Azalia 1.0 SATA ■ 6 портов SATA 3Гб/с на чипсете AMD® SB710 (для 870-C43) ■ 2 порта SATA 3Гб/с на чипсете AMD® SB710 (для 870-SG45) ■ Задней панели ‑ 1 PS/2 порт мыши ‑ 1 PS/2 порт клавиатуры ‑ 1 последовательный порт ‑ 4 порта USB 2.0 (для 870-SG45) ‑ 6 портов USB 2.0 (для 870-C43) ‑ 1 разъем LAN ‑ 3 звуковых разъема с гибким переназначением ■ Разъемы, утсановленные на плате ‑ 1 разъем USB 2.0 (для 870-SG45) ‑ 3 разъема USB 2.0 (для 870-C43) ‑ 1 разъем SPDIF-Out ‑ 1 разъем для подключения аудио на передней панели ‑ 1 разъем датчика открывания корпуса ‑ 1 разъем CD-In ‑ 1 разъем TPM

MS-7715 ■ 1 слот PCIE x16 ■ 3 слота PCIE x1 ■ 2 слота PCI, поддержка интерфейса PCI шины с питанием 3.3V/ 5V Форм Фактор ■ ATX (19.0см X 30.5 см) ■ 6 отверстий для крепления (Помощь в приобретении дополнительных аксессуаров и поиске номера изделия можно найти по адресу http://www.msi.com/index.php)

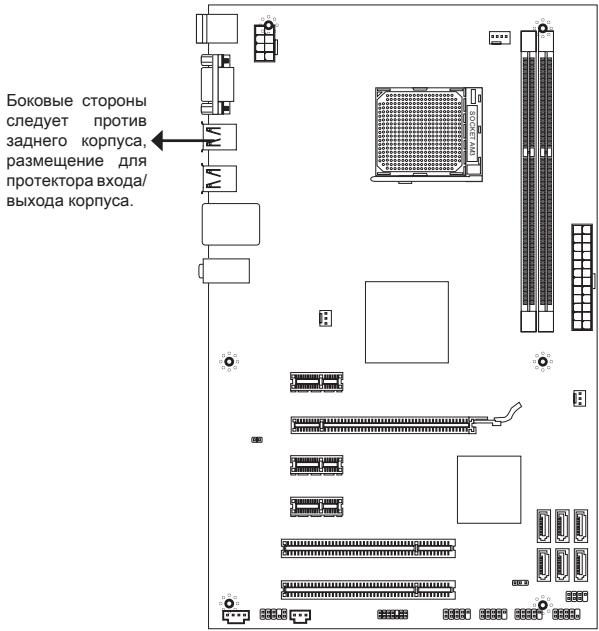

ОтвеРСТИЯ ДЛЯ ВИНТОВ При установке системной платы нужно вставить её в корпус в правильном направлении. Размещения отверстий для винтов показаны ниже. SOCKET AM3 Боковые стороны следует против заднего корпуса, размещение для протектора входа/ выхода корпуса. Отверстия для винтов Следуйте указаниям выше указанно для установки держателей в правильном месте в корпусе и затем ввинтите винты через отверстия для винтов в

• Во избежание повреждений к системной плате, любой контакт между проводками системной платы и корпусом или необязательный держатель установлен в корпусе запрещен.
• Убедитесь в том, что на системной плате или в корпусе нет никакого металлического компонента, который может вызвать закорачивание системной плате.

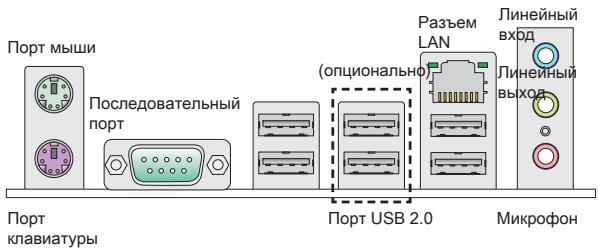

MS-7715 ЗАДНЯЯ ПАНЕЛЬ Задняя панель предоставляет следующие разъемы:

УсТАНОВКА ОБОРУДОВАНИЯ Установка процессора и вентилятора для AM3 Во избежание перегрева при работе обязательно установите вентилятор процессора. Одновременно, чтобы увеличить теплорассеивание, убедитесь в том, что нанесен слой теплопроводящей пасты на процессоре при установке вентилятора. Вид процессора AM3 с внешней Не забудьте нанести теплопроводящую пасту для более эффективного теплорассеивания. Золотая стрелка

Следуйте данным указаниям для правильной установки. Неправильная установка приведет к повреждению процессора и системной платы.

вертикальное рычажок, находящийся сбоку разъема.

Обратите внимание на золотую стрелку (gold arrow) на CPU. Она должна быть расположена так, как показано на рисунке. CPU можно вставить только при его правильной ориентации.

При правильной установке CPU его контакты полностью войдут в разъем, и их не будет видно. Помните, что любые применение силы при установке CPU может вызвать серьёзные повреждения системной платы.

Аккуратно прижмите CPU к разъему и опустите рычажок. Поскольку CPU при опускании рычажка может переместиться, осторожно прижмите CPU пальцами в центре так, чтобы он правильно и полностью зафиксировался в

Разместите вентилятор на узле крепления. Вначале зацепите один его край.

Затем нажмите на другой край, чтобы установить радиатор на узел крепления. Найдите рычаг фиксации и поднимите его.

Зафиксируйте радиатор дальнейшим поворотом рычага.

Подключите кабель вентилятора CPU к соответствующему разъему системной платы.

• Фотографии системной платы в этом разделе приведены только для демонстрации установки вентилятора для процессора под Socket AM3 CPU. Внешний вид вашей модели может отличаться от приведенного

• При отсоединении фиксирующего рычага необходимо соблюдать осторожность, так как рычаг подпружинен и при отпускании он вернется с исходное положение.

MS-7715 Установка модулей памяти . Модули памяти имеют только одну прорезь в середине. Модуль войдет в разъем только при правильной ориентации.

Вставьте модуль в вертикальном направлении. Затем нажмите на него, чтобы золочёные контакты глубоко погрузились в DIMM слот. Золотые контакты едва видны, если модули памяти правильно размещены в DIMM слоте.

Пластиковые защелки автоматически.

• Для работы в двухканальном режиме убедитесь, что в разъемах разных каналов у вас установлены модули одного типа и одинаковой емкости.
• Чтобы система загружалась, вначале установите модуль в разъем DIMM1.

24-контактный разъем питания ATX: JPWR1 Этот разъем позволяет подключать 24-контактный блок питания ATX к системной плате. Перед подключением убедитесь, что все штырьки разъема от блока питания ровные, и он правильно сориентирован. Плотно вставьте его в разъем на системной плате.

8-контактный разъем питания ATX: JPWR2 Этот 8-конт. разъем питания используется для обеспечения питания процессора.

Убедитесь, что все коннекторы питания ATX правильно подключены. Разъем Serial ATA: ( SATA1 ~ 2 для 870-SG45, SATA1~6 для 870-C43) Разъем Serial ATA – это высокоскоростной порт интерфейса Serial ATA. Этот разъем позволяет подключить только одно устройство Serial ATA.

Избегайте резких изгибов кабеля Serial ATA. В противном случае могут возникнуть потери данных при передаче.

MS-7715 Разъемы питания вентиляторов: CPUFAN, SYSFAN1, SYSFAN2 Разъемы питания вентиляторов поддерживают вентиляторы с питанием +12 В. При подключении необходимо помнить, что красный провод подключается к шине +12 В, а черный - к земле GND. если системная плата содержит микросхему аппаратного мониторинга, необходимо использовать специальные вентиляторы с датчиком скорости для реализации функции управления вентилятором. CPUFAN SYSFAN1/2

Разъем датчика открывания корпуса: JCI1 К этому коннектору подключается кабель датчика открывания корпуса, установленный в корпусе. При открывании корпуса его механизм активизируется. Система запоминает это событие и выдает предупреждение на экране. Предупреждение можно отключить в настройках BIOS.

Разъем CD-In: JCD1 Этот разъем предназначен для подключения дополнительного аудио

Разъемы для подключения передней панели: JFP1, JFP2 Эти разъемы обеспечивают подключение кнопок и индикаторов передней панели. JFP1 соответствует спецификации Intel® Front Panel I/O Connectivity Design Guide.

Аудио разъем передней панели: JAUD1 Разъем позволяет подключить аудио на передней панели. Он соответствует спецификации Intel® Front Panel I/O Connectivity Design Guide.

Разъем USB передней панели: ( JUSB1 для 870-SG45, JUSB1~3 для 870C43) Разъем, который совместим со спецификацией Intel® I/O Connectivity Design Guide, идеален для подключения таких высокоскоростных периферийных устройств как USB HDD, цифравых камер, MP3 плееров, принтеров, модемов

Разъем TPM Модуля: JTPM1 Этот разъем предназначен для подключения TPM (Trusted Platform Module) модуля. За дополнительной информацией и возможностями использования обратитесь к руководству платформы безопасности TPM.

Разъем S/PDIF-Out: JSP1 Этот разъем используется для подключения интерфейса S/PDIF (Sony & Philips Digital Interconnect Format) для передачи звука в цифровом формате.

MS-7715 Слот PCIE Слот PCIE поддерживает дополнительные карты расширения интерфейса PCIE. PCIE 2.0 x16 слот PCIE x1 слот Слот PCI Разъемы PCI позволяет установить карты LAN, SCSI, USB и другие дополнительные карты расширения, которые соответствуют спецификации PCI.

Перед установкой или извлечением карты расширения убедитесь, что кабель питания отключен от электрической сети. Прочтите документацию на карту расширения и выполните необходимые аппаратные или программные установки для данной платы (перемычки, переключатели или конфигурация BIOS). Маршрутизация запросов прерывания PCI При установке или отключении карт расширения убедитесь, что IRQ - сокращение от interrupt request (line) - линия запроса прерывания, аппаратная линия, по которой устройства могут посылать сигнал прерывания микропроцессору. Обычное подключение PCI IRQ к контактам шины PCI показано ниже:

Перемычки очистки CMOS: JBAT1 На плате установлена CMOS память с питанием от батарейки, хранящая данные о конфигурации системы. Данные, хранящиеся в CMOS памяти, требуются компьютеру для загрузки операционной системы при включении. Если у вас возникает необходимость сбросить конфигурацию системы (очистить CMOS), воспользуйтесь этой кнопкой. Нажмите эту кнопку для сброса настроек. JBAT1

Очистка CMOS производится соединением контактов 2-3 при отключенной системе. Затем следует вернуться к соединению контактов 1-2. Избегайте очисткиCMOS при работающей системе: это повредит системную плату.

MS-7715 НАСТРОЙКА BIOS Включите питание компьютера. При этом запустится процедура POST (Тест включения питания). Когда на экране появится приведенное ниже сообщение, нажмите клавишу <DEL> для входа в режим настройки. Press DEL to enter SETUP (Нажмите DEL для входа в SETUP) Если сообщение исчезло, а вы не успели нажать клавишу, перезапустите систему, выключив и снова включив питание, или нажав кнопку RESET. Можно, также, перезапустить систему, нажав одновременно клавиши <Ctrl>, <Alt>, и <Delete>. Main Page (Основное меню) Standard CMOS Features (Стандартные функции CMOS) Это меню позволяет установить основные параметры конфигурации системы (дату, время, и т.д.). Advanced BIOS Features (Дополнительные функции BIOS) Это меню используется для настройки специальных функций BIOS. Integrated Peripherals (Встроенные периферийные устройста) Это меню используется для настройки параметров встроенных периферийных Power Management Setup Setup (Настройка управления питанием) Это меню позволяет задать параметры управления питанием системы. H/W Monitor (Монитор аппаратной части) Этот пункт отображает состояние аппаратной части ПК. Green Power Это меню используется для назначения режима питания.

BIOS Setting Password (Пароль доступа к настройкам BIOS) Это меню используется, чтобы задать пароль. Cell Menu (Меню для разгона) Это меню позволяет управлять тактовыми частотами и напряжениями при разгоне системы. M-Flash Используется для чтения/ прошивки BIOS с внешнего накопителя (только FAT/ FAT32). Load Fail-Safe Defaults Это меню используется для загрузки значений BIOS, установленных производителем для стабильной работы системы. Load Optimized Defaults (Установить оптимальные настройки) Это меню используется для установки настроек изготовителя для оптимальной производительности системной платы. Save & Exit Setup (Выход с сохранением настроек) Запись изменений в CMOS и выход из режима настройки. Exit Without Saving (Выход без сохранения) Отмена всех изменений и выход из режима настройки.

MS-7715 Cell Menu Current CPU / DRAM / CPU-NB Frequency Эти пункты показывают текущую частоту CPU, скорость памяти и CPU-NB. Только для чтения. CPU Specifications Нажмите <Enter> для входа в подменю. В подменю показана информация об установленном CPU. CPU Technology Support Нажмите <Enter> для входа в подменю. В подменю показаны технологии, которые поддерживаются в установленном CPU. CPU Feature Нажмите <Enter> для входа в подменю: AMD Cool’n’Quiet Технология Cool’n’Quiet позволяет эффективно динамически изменять частоту CPU и энергопотребление системы. C1E Support Включите этот пункт для снижения энергопотребления CPU, когда он не работает. Не все процессоры поддерживают Enhanced Halt state (C1E). SVM Support Этот пункт позволяет включать/выключать технологию AMD SVM (Secure Virtual Machine).

AMD Cool’n’Quiet Технология Cool’n’Quiet позволяет эффективно динамически изменять частоту CPU и энергопотребление системы. C1E Support Включите этот пункт для снижения энергопотребления CPU, когда он не работает. Не все процессоры поддерживают Enhanced Halt state (C1E).

Чтобы убедитьс я в том, что технология Cool’n’Quiet включена и работает правильно, необходимо:

• Зайти в программу BIOS Setup, и выбрать Cell Menu. Найдите AMD Cool’n’Quiet под Cell Menu, и установите его в “Enabled” “Enabled”.
• В Windows выберите [Start]->[Settings]->[Control Panel]->[Power Options]. Войдите в Power Options Properties, выберите Minimal Power Management под Power schemes. Adjust CPU FSB Frequency (MHz) Этот пункт позволяет регулировать частоту FSB процессора (в МГц). Adjust CPU Ratio Этот пункт используется для регулировки множителя процессора. Он доступен только тогда, когда процессор поддерживает эту функцию. Adjusted CPU Frequency (MHz) Этот пункт показывает текущую частоту CPU. Только для чтения. Adjust CPU-NB Ratio Этот пункт используется для регулировки частоты CPU-NB. Adjusted CPU-NB Frequency (MHz) Этот пункт показывает текущую частоту CPU-NB. Только для чтения. Unlock CPU Core Этот пункт позволяет разблокировать дополнительные чипсеты, вам можно установить его в [Enabled] и потом установить Advanced Clock Calibration в [Auto], чтобы иметь возможность активизировать процессорные чипсеты. Advanced Clock Calibration Этот пункт используется для разгона. Установка в [Auto] позволяет установить частоту CPU выше. Он доступен только тогда, когда процессор поддерживает эту функцию. CPU Core Control Этот пункт используется для контролирования номера процессорного чипсета. При установке в [Auto], CPU работает под номером чипсетов по умолчанию. При установке в [Manual], вам можно включать/выключать определенный чипсет CPU. Core 1/ 2/ 3/ 4 Эти пункты используются для включения/выключения чипсетов 1/ 2/ 3/ 4.

MS-7715 Memory-Z Нажмите <Enter> для входа в подменю. DIMM1~4 Memory SPD Information Нажмите <Enter> для входа в подменю. В подменю показана информация об установленной памяти. Advance DRAM Configuration Нажмите <Enter> для входа в подменю. DRAM Timing Mode Определяет будут ли временные параметры DRAM контролироваться данными из SPD (Serial Presence Detect) EEPROM на модуле DRAM. При выборе значения [Auto], временные параметры DRAM, включая пункты меню, перечисленные ниже, устанавливаются BIOS в соответствии с данными из SPD. При установке значения [Manual], этот пункт позволяет вручную регулировать временные параметры DRAM доступные в этом FSB/DRAM Ratio Этот пункт позволяет регулировать коэффициент между частотами FSB и Adjusted DRAM Frequency (MHz) Этот пункт показывает значение частоты памяти. Только для чтения. HT Link Control Нажмите <Enter> для входа в подменю. HT Incoming/ Outgoing Link Width Этот пункт определяет ширину входящей/исходящей линии HT. При установке в [Auto], система автоматически определяет ширину шины HT. HT Link Speed Этот пункт позволяет установить скорость передачи по шине HyperTransport. При установке в [Auto], система автоматически определяет скорость шины HT. Adjusted HT Link Frequency (MHz) Этот пункт показывает текущую частоту шины HT. Только для чтения. Auto Disable DRAM/PCI Frequency При установке значения [Enabled], система отключит неиспользуемые разъемы памяти и PCI, что приведёт к снижению уровня электромагнитных помех (EMI). DRAM Voltage (V) Этот пункт позволяет регулировать напряжение памяти. Spread Spectrum Так как тактовый генератор системной платы импульсный, то его работа вызывает электромагнитные помехи - EMI (Electromagnetic Interference). Функция Spread Spectrum снижает эти помехи, генерируя сглаженные импульсы. Если у вас нет проблем с помехами, оставьте значение [Disabled] (запрещено) для лучшей стабильности и производительности. Однако,

если у вас возникают электромагнитные помехи, разрешите использование этой функции, установив [Enable] (разрешено). Не забудьте запретить использование функции Spread Spectrum, если вы «разгоняете» системную плату. Это необходимо, так как даже небольшой дребезг сигналов тактового генератора может привести к отказу «разогнанного» процессора.

• Если у вас нет проблем с помехами, оставьте значение [Disabled] (запрещено) для лучшей стабильности и производительности. Однако, если у вас возникают электромагнитные помехи, выберите Spread Spectrum для их уменьшения.
• Чем больше значение Spread Spectrum, тем ниже будет уровень электромагнитных помех, но система станет менее стабильной. Для выбора подходящего значения Spread Spectrum, сверьтесь со значениями уровней электромагнитных помех, установленных законодательством.
• Не забудьте запретить использование функции Spread Spectrum, если вы «разгоняете» системную плату. Это необходимо, так как даже небольшой дребезг сигналов тактового генератора может привести к отказу «разогнанного» процессора. Установка значений по умолчанию Для стабильной работы системы вы можете загрузить настройки BIOS по умолчанию, установленные производителем системной платы.
