X58A-GD45 Europe version MS-7522 Системная плата Характеристики ■ Процессор Intel® i7 в конструктиве LGA1366 (Для получения самой новой информации о CPU, посетите сайт http://www.msi.com/index.php?func=cpuform2) QPI ■ Скорость до 6.4 ГТ/с

■ Северный мост : Intel® X58 ■ Южный мост : Intel® ICH10R

■ 6 слотов DDR3 DIMM поддерживают скорость DDR3 2133*(OC)/ 1800*(OC) /1600*(OC)/ 1333/ 1066 / 800 DRAM (24ГБ Max) ■ Поддержка 2-х канального и 3-х канального режимов *(За дополнительной информацией о совместимых компонентах посетите сайт http://www.msi.com/index.php?func=testreport) LAN ■ Поддержка LAN 10/100/1000 Fast Ethernet на чипсете Realtek® RTL8111E IEEE 1394 ■ 2 порта IEEE 1394 на чипсете VIA® VT6308 (1 на разъеме, 1 на задней панели)

■ Аудио кодек Realtek® ALC892 (True Blu-ray Audio) ■ 8-канальное аудио с гибким переназначением разъемов ■ Совместимость со спецификацией Azalia 1.0 SATA ■ 7 портов SATA 3Гб/с (SATA1~6) на чипсете Intel® ICH10R и (SATA9) на чипсете JMicron® JMB362 ■ 2 порта SATA 6Гб/с (SATA7~8) на чипсете Marvell® SE9128 ■ 1 порт eSATA (задней панели) на чипсете JMicron® JMB362 USB 3.0 ■ 2 порта USB 3.0 на чипсете NEC® uPD720200F1 RAID ■ SATA1~6 поддерживают технологию Intel® Matrix Storage (AHCI/ RAID 0/1/5/10) на чипсете Intel® ICH10R ■ SATA7~8 порты поддерживают режимы RAID 0/ 1 на чипсете Marvell® SE9128 Ru-2

■ 2 слота PCIE 2.0 x16 (PCI_E2, PCI_E5) ■ 1 слот PCIE 1.0 x16 (PCI_E6), поддерживает скорость до PCIEx4. - При установке видеокарты в слоты PCIEx1 (PCI_E1, PCI_E3 или PCI_E4), пропускная способность PCI_E6 будет сконфигурирована из x4 в x1. ■ 3 слота PCIE 2.0 x1 ■ 1 слот PCI Форм Фактор ■ ATX (24.4см X 30.5 см)

■ 9 отверстий для крепления

• Помощь в приобретении дополнительных аксессуаров и поиске номера изделия можно найти по адресу http://www.msi.com/index.php Ru-3

■ Задней панели - 1 PS/2 порт клавиатуры - 1 PS/2 порт мыши - 1 кнопка сброса CMOS - 1 разъем оптический S/PDIF-Out - 1 разъем коаксиальный S/PDIF-Out - 1 порт 1394 - 8 портов USB 2.0 - 1 порт eSATA - 1 порт LAN - 6 звуковых разъемов с гибким переназначением ■ Разъемы, установленные на плате - 2 разъема USB 2.0 - 1 разъем USB 3.0 - 1 разъем 1394 - 1 разъем датчика открывания корпуса - 1 разъем TPM Модуля - 1 разъем последовательного порта - 1 разъем CD-In - 1 разъем S/PDIF-Out - 1 разъем для подключения аудио на передней панели - 1 кнопка перезагрузки - 1 кнопка питания MS-7522 Системная плата Размещение компонентов системной платы DDR3, Ru-10 JPWR3, Ru-13 CPU, Ru-6 CPUFAN, Ru-17

Ru-14 JPWR1, Ru-13 SYSFAN1/3, Ru-17 PCIE, Ru-24 SATA, Ru-16 SYSFAN2/5, Ru-17 JUSB3, Ru-18 PCI, Ru-24 JCI1, Ru-21 JSP1, Ru-19 JTPM1, Ru-20 JBAT1, Ru-22 RESET JAUD1, Ru-21 JCOM1, Ru-17 JCD1, Ru-17 J1394_1, Ru-19 JUSB1,2 Ru-18 Кнопка питания, Ru-23 Кнопка перезагрузки, Ru-23 Ru-4 SYSFAN4, Ru-17 JFP1, JFP2, Ru-20 Отверстия для винтов При установке системной платы нужно вставить её в корпус в правильном направлении. Размещения отверстий для винтов показаны ниже. Боковые стороны следует против заднего корпуса, размещение для протектора входа/ выхода корпуса.

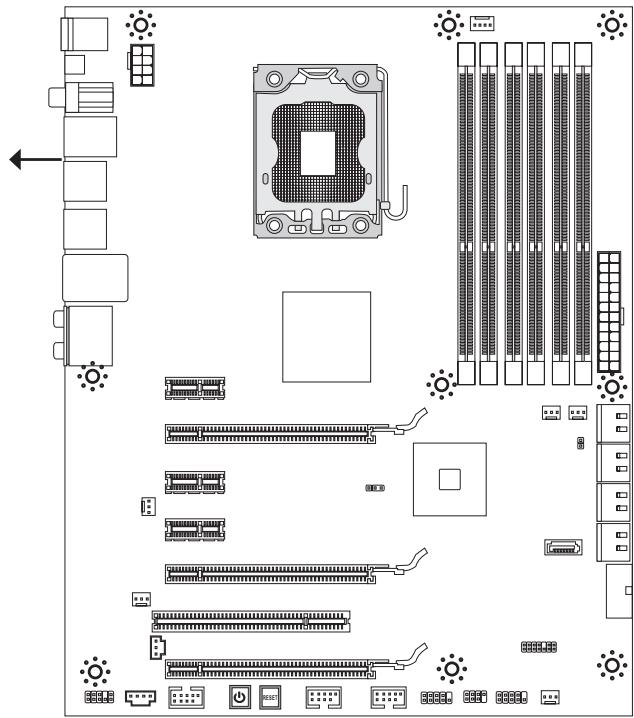

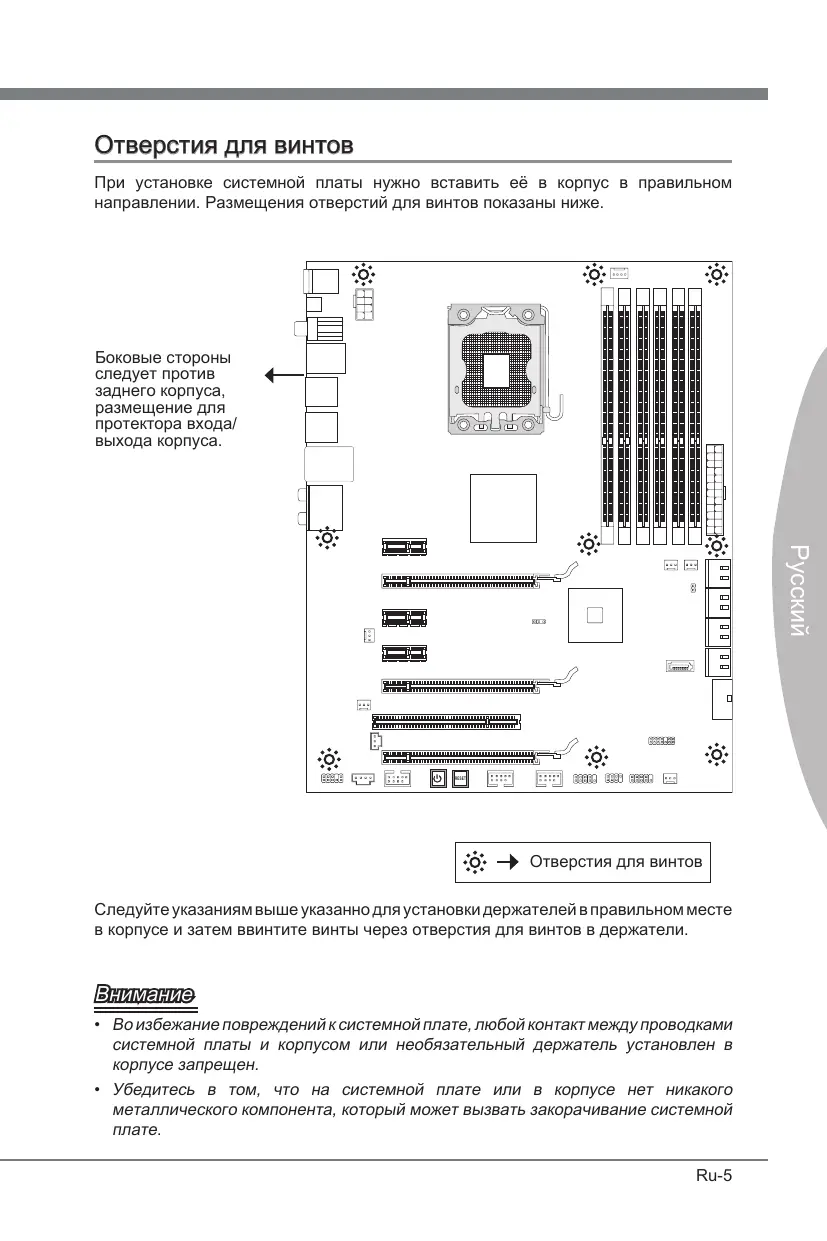

RESET Отверстия для винтов Следуйте указаниям выше указанно для установки держателей в правильном месте в корпусе и затем ввинтите винты через отверстия для винтов в держатели.

• Во избежание повреждений к системной плате, любой контакт между проводками системной платы и корпусом или необязательный держатель установлен в корпусе запрещен.
• Убедитесь в том, что на системной плате или в корпусе нет никакого металлического компонента, который может вызвать закорачивание системной Ru-5 MS-7522 Системная плата CPU (Центральный процессор) При установке CPU, чтобы уберечь процессор от перегрева, убедитесь в том, что процессорный кулер установлен. Если у вас нет процессорного кулера, пожалуйста, свяжитесь с дилером с целью приобретения и его установки до того, как включите компьютер. Самую последнюю информацию о CPU можно получить на сайте http://www.msi.com/index.php?func=cpuform2

Перегрев может серьёзно повредить центральный процессор. Чтобы уберечь процессор от перегрева, убедитесь в том, что процессорный кулер работает нормально. Для улучшения теплоотвод необходимо нанести слой теплопроводящей пасты (или теплопроводящей ленты) между процессором и радиатором. Замена CPU ри замене CPU, во избежание его повреждения, обязательно отключите источник питания или выньте вилку блока питания из розетки. Эта системная плата поддерживает “разгон”. Убедитесь, что компоненты системы способны работать в таких нестандартных режимах при разгоне. Не рекомендуется использовать продукт в режимах, не соответствующих указанным в спецификациях. Мы не гарантируем защиту от повреждений и рисков, вызванных неправильной эксплуатацией и установкой параметров с превышением характеристик. Установка процессора LGA 1366 Вид процессора со стороны контактной Внешний вид процессора. Чтобы панели LGA 1366. теплорассеивание, убедитесь в том, что нанесен слой теплопроводящей пасты. Ключ для установки Жёлтый треугольник индикатор 1 конт. Ru-6

Ключ для установки Жёлтый треугольник индикатор 1 конт.

Установка процессора и вентилятора Во избежание перегрева при работе обязательно установите вентилятор процессора. Одновременно, чтобы улучшить теплоотвод, убедитесь в том, что нанесён слой теплопроводящей пасты на процессоре перед установкой вентилятора. Следуйте данным указаниям для правильной установки. Неправильная установка приведет к повреждению процессора и системной платы.

2. Поднимите рычаг и откройте

установки процессора.

пластиковой крышкой, которая защищает контакты разъема от повреждений. При отсутствии процессора, необходимо всегда закрывать разъем пластиковой крышкой для защиты его контактов. Снимите крышку (как показывает

процессора, положите процессор в разъем.

выемки на процессоре должны соответствовать выступам на процессорном разъеме.

1. Потяните за рычаг крепления.

MS-7522 Системная плата

5. Визуально проверьте правильность

установки процессора в разъем.

неправильно, то выньте процессор и переустановите.

6. Опустите маталлическую крышку

механизма крепления.

7. Аккуратно опустите рычаг на

крышку механизма крепления и зафиксируйте его. Для фиксации рычага в механизме крепления предусмотрен специальный

8. Совместите отверстия системной

платы с защелками крепления вентилятора. Прижмите радиатор с вентилятором к процессору и проследите, чтобы четыре защелки вошли в отверстия системной

• Перед включением системы убедитесь, что вентилятор правильно установлен.
• Во избежание повреждений не прикасайтесь к контактам сокета процессора. Ru-8

9. Нажмите на четыре защелки и

закрепите вентилятор.

10. Переверните системную плату и

убедитесь, что защелки надежно удерживают вентилятор.

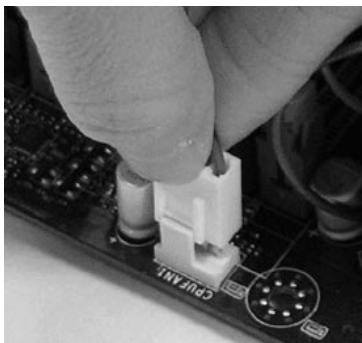

11. По завершении подключите кабель

вентилятора CPU к разъему на системной плате.

• Информацию об установленном процессоре смотрите в BIOS.
• Если процессор не установлен, всегда закрывайте разъем пластиковой крышкой для предотвращения поломок и попадания в него грязи и пыли. (смотрите указание 1).
• Фото системной платы, размещенные в этой части, приведены только для демонстрации установки вентилятора. Общий вид системной платы зависит от модели, купленной вами.
• За дополнительной информацией об установке вентилятора процессора обратитесь к документации в упаковке вентилятора процессора. Ru-9 MS-7522 Системная плата

Слоты DIMM используются для установки модулей памяти. За дополнительной информацией о совместимых компонентах посетите сайт http://www.msi.com/index.php?func=testreport DDR3 240-конт, 1.5V 48x2=96 конт 72x2=144 конт Правила установки модулей памяти Ниже приведены правила заполнения слотов памяти. Одноканальный режим Если у вас только один модуль памяти, вначале установите его в DIMM_1.

Двухканальный режим В двухканальном режиме модули памяти могут передавать и принимать данные по 2 шинам одновременно. При использовании двухканального режима производительность системы повышается. Если у вас два модули памяти, установите их в слоты, как показано ниже.

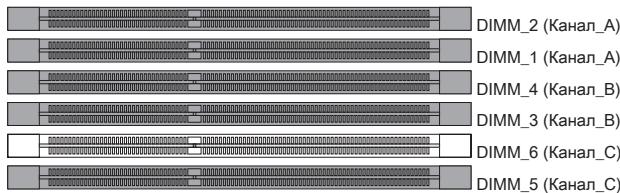

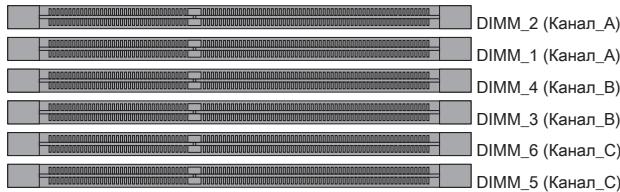

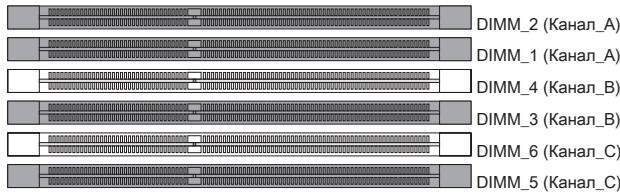

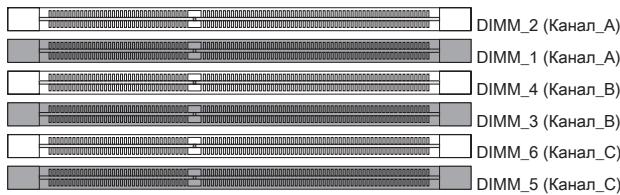

DIMM_2 (Канал_A) DIMM_1 (Канал_A) DIMM_4 (Канал_B) DIMM_3 (Канал_B) DIMM_6 (Канал_C) DIMM_5 (Канал_C) Установленно Не установленно Ru-10 Трёхканальный режим В трёхканальном режиме модули памяти могут передавать и принимать данные по 3 шинам одновременно. При использовании трёхканального режима обеспечивается максимальная производительность системы. Если у вас три или больше модулей памяти, то установите их как показано ниже.

• Модули DDR3 не взаимозаменяемы с модулями DDR2 и стандарт DDR3 не имеет обратной совместимости. Следует устанавливать модули памяти DDR3 в разъемы DDR3.
• Для работы в трёхканальном/ двухканальном режиме убедитесь, что в разъемах разных каналов у вас установлены модули одного типа и одинаковой ёмкости. Ru-11

MS-7522 Системная плата

• Чтобы система загрузилась, вначале установите модули в разъем DIMM_1.
• Из-за специфики распределения системных ресурсов чипсета, объём доступной памяти может максимально составить 23+ГБ (но не 24ГБ) при установке модулей памяти 4ГБ в каждый из слотов. Установка модулей памяти

1. Модули памяти имеют только одну прорезь в середине. Модуль войдет в

разьем только при правильной ориентации.

2. Вставьте модуль в DIMM слот в вертикальном направлении. Затем нажмите

на него, чтобы золоченые контакты глубоко погрузились в DIMM слот. Если модуль памяти вставлен правильно, то пластиковые защелки на обоих концах закроются автоматически.

3. Вручную убедитесь, что модуль закреплен в слоте DIMM защелками с обеих

Золотые контакты едва видны, если модули памяти правильно размещены в DIMM слоте. Ru-12 Разъем питания 24-контактный разъем питания ATX: JPWR1 Этот разъем позволяет подключить 24-контактный коннектор питания ATX. Для его подключения убедитесь, что коннектор и контакты разъема правильно сориентированы. Затем плотно вставьте его в разъем на системной плате. Вы также можете использовать 20-контактный ATX блок питания. При использовании 20-контактного разъема, подключайте его вдоль контактов 1 и 13.

8-контактный разъем питания ATX: JPWR3 Эти разъемы используются для обеспечения питания процессоров 12V.

Ru-13 MS-7522 Системная плата Задняя панель Разъем коаксиальный S/PDIF-Out Кнопка очистки CMOS

Порт 1394 Порт USB 2.0 Порт USB 2.0 Порт eSATA

SS-выход Разъем оптический S/PDIF-Out ▶ Порт мыши/клавиатуры Стандартные разъемы DIN PS/2® для подключения мыши/клавиатуры с интерфейсом PS/2®. ▶ Кнопка очистки CMOS На плате установлена CMOS память с питанием от батарейки, хранящая данные о конфигурации системы. Данные, хранящиеся в CMOS памяти, требуются компьютеру для загрузки операционной системы при включении. Если требуется очистить CMOS память и стереть данные о конфигурации системы, нажмите эту

• Перед сбросом данных CMOS убедитесь в том, что питание системы

• После нажатия кнопки и стриания данных в выключенном состоянии (G3), система загрузится автоматически. ▶ Разъем коаксиальный S/PDIF-Out Этот разъем S/PDIF (Sony & Philips Digital Interconnect Format) используется для передачи звука в цифровом формате через коаксиальный кабель. ▶ Разъем оптический S/PDIF-Out Этот разъем S/PDIF (Sony & Philips Digital Interconnect Format) используется для передачи звука в цифровом формате через оптоволоконный кабель. ▶ Порт IEEE 1394 Этот коннектор позволяет подключить порты IEEE1394 на выносной планке IEEE1394. Ru-14 ▶ Порт USB 2.0 USB порт (Universal Serial Bus) позволяет подключать такие USB устройства, как клавиатура, мышь и т.д. Поддержка скорости передачи данных до 480Мб/с (HiSpeed). ▶ Порт eSATA Порт eSATA (External SATA) используется для соединения с внешним устройством SATA. ▶ Разъем LAN Стандартный разъем RJ-45 для подключения к локальной вычислительной сети (LAN). К нему подключается кабель локальной сети.

LAN соединение не установлено. Есть(постоянно) LAN соединение установлено. Есть(ярче & мигает) Связь с другим компьютером по LAN.

Скорость передачи 10 Мб/с.

Скорость передачи 100 Мб/с.

Скорость передачи 1000 Мб/с.

LED Зелен./ Оранж. ▶ Аудио разъемы Эти разъемы используются для подключения звуковых устройств. Разъемы, выполняющие разные функции, имеют различные цвета. ■ Вход аудио (Голубой) - Линейный вход, используется для подключения внешего CD проигрывателя, магнитофона или других звуковых ■ Выход аудио (Зелёный) - Линейный выход для подключения наушников или колонок. ■ Микрофон (Розовый) - Разъем для подключения микрофона. ■ Выход RS (Чёрный) - Выход на задние колонки в режиме 4/ 5.1/ 7.1. ■ Выход CS (Оранжевый) - Выход на центральную колонку и сабвуфер в режиме 5.1/ 7.1. ■ Выход SS (Серый) - Выход на боковые колонки в режиме 7.1. Ru-15 MS-7522 Системная плата

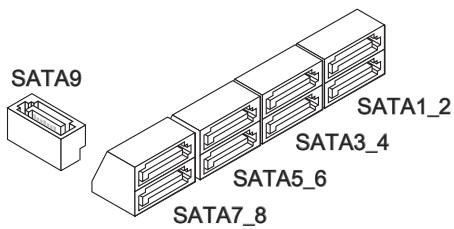

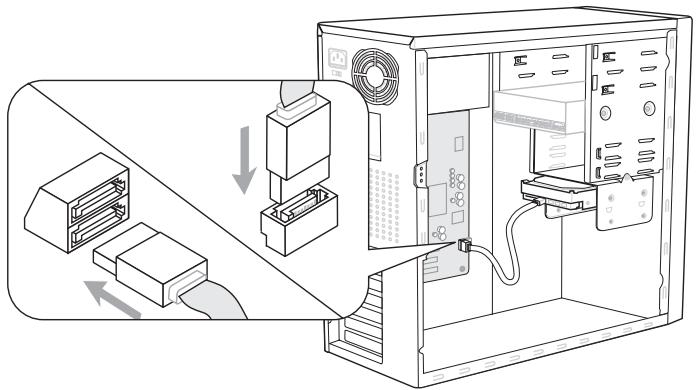

Разъем Serial ATA: SATA1~9 Данный разъем является высокоскоростным портом интерфейса Serial ATA. Любой разъем Serial ATA может соединяться с одним устройством Serial ATA.

• Компоненты системной платы в изображении только для справки. SATA9 SATA1_2 SATA3_4 SATA5_6 SATA7_8 SATA1~6 (3Гб/с) работают на чипсете Intel® ICH10R SATA7/ SATA8 (6Гб/с) работают на чипсете Marvell® SE9128 SATA9 (3Гб/с) работают на чипсете JMicron® JMB362

Избегайте, пожалуйста, резких изгибов кабеля Serial ATA. В противном случае могут возникнуть потери данных при передаче. Ru-16 Разъем питания вентиляторов: CPUFAN,SYSFAN1~5 Разъемы питания вентиляторов поддерживают вентиляторы с питанием +12В. При подключении необходимо помнить, что красный провод подключается к шине +12В, черный - к земле GND. Если на системной плате установлена микросхема аппаратного мониторинга, необходимо использовать специальные вентиляторы с датчиками скорости для реализации функции управления вентиляторами. CPUFAN SYSFAN1~5

• CPUFAN поддерживает управление скоростью вращения вентилятора. Для автоматического контроля скорости вентилятора процессора, зависящей от температуры процессора и системы, можно установить Control Center. Разъем CD-In: JCD1 Этот коннектор предназначен для подключения внешнего входа аудио.

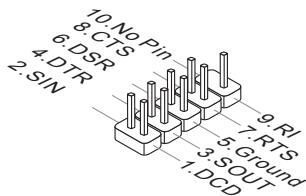

Разъем последовательного порта: JCOM1 Данный разъем является высокоскоростным последовательным портом связи 16550A с 16-байтной передачей FIFO. К этому разъему можно непосредственно подключить последовательное устройство.

• Чтобы узнать о моделях подходящих вентиляторов, обратитесь, пожалуйста, на официальный веб сайт или проконсультируйтесь с продавцом. MS-7522 Системная плата Разъем USB передней панели: JUSB1, JUSB2 Разъем, соответствует спецификации Intel® I/O Connectivity Design, идеально подходит для подключения таких высокоскоростных периферийных устройств, как USB HDD, цифровые камеры, MP3 плееры, принтеры, модемы и им подобные.

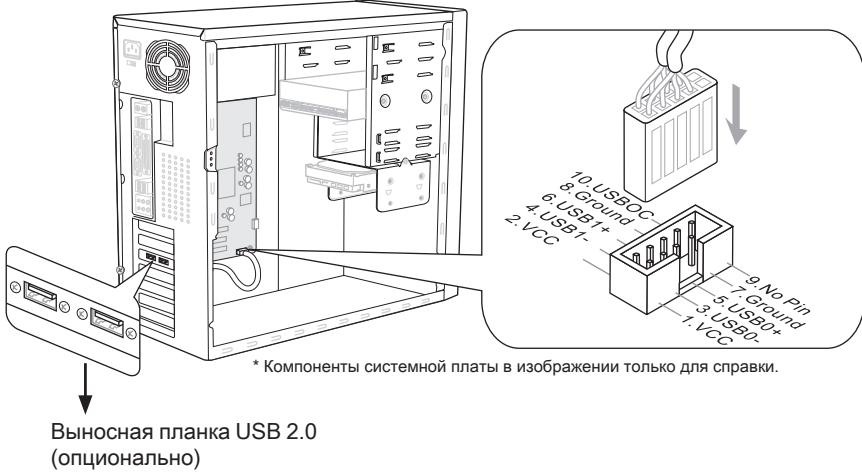

• Компоненты системной платы в изображении только для справки. Выносная планка USB 2.0 (опционально) Разъем USB передней панели: JUSB3 Порт USB 3.0 является обратно совместимым устройством с USB 2.0. Поддержка скорости передачи данных до 5 Gbit/s (SuperSpeed). 115V 1 N C D P C _ in V 4 _D DN P _ X 4 _ P o B _R X C D .N S 3 R 4 C 0 U B _ 2 .F S B3 nd X 4_

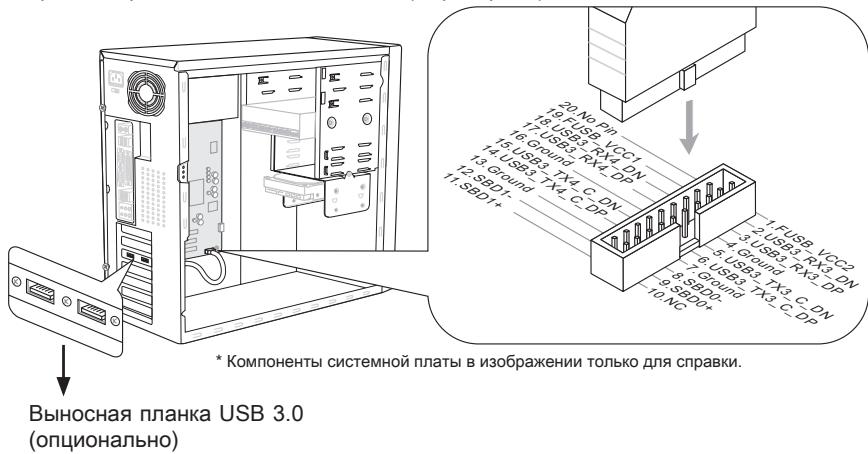

• Компоненты системной платы в изображении только для справки. Выносная планка USB 3.0 (опционально)

• Помните, что во избежание повреждений, контакты VCC и GND должны быть правильно подключены.

• Если вы собираетесь использовать устройство USB 3.0, вам нужно подключить кабель USB 3.0 к разъему USB 3.0. Ru-18 Разъем IEEE1394: J1394_1 Этот коннектор позволяет подключить порты IEEE1394 на опциональной выносной планке IEEE1394.

• Компоненты системной платы в изображении только для справки.

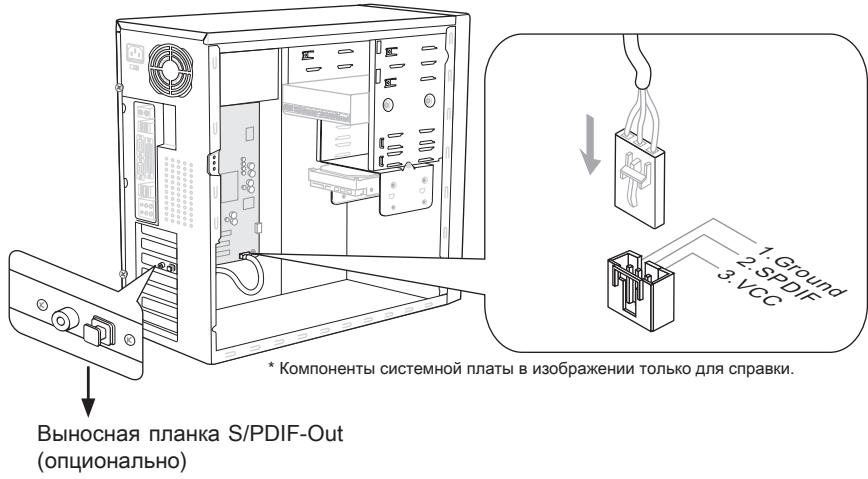

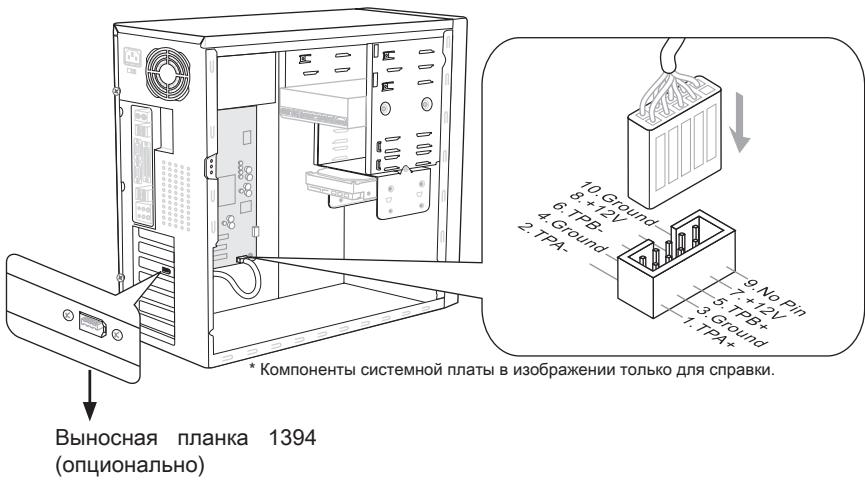

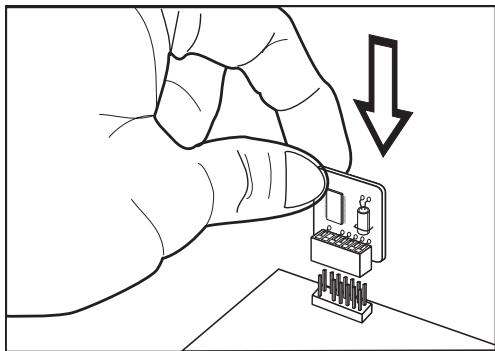

Выносная планка 1394 (опционально) Разъем S/PDIF-Out: JSP1 Этот разъем используется для подключения интерфейса S/PDIF (Sony & Philips Digital Interconnect Format) для передачи звука в цифровом формате. 115V

• Компоненты системной платы в изображении только для справки. Выносная планка S/PDIF-Out (опционально) Ru-19 MS-7522 Системная плата Коннекторы передней панели: JFP1, JFP2 Эти коннекторы используются для подключения кнопок и индикаторов, расположенных на передней панели корпуса. Коннектор JFP1 соответствует руководству Intel® Front Panel I/O Connectivity Design.

JFP1 ake Разъем TPM Модуля: JTPM1 Данный разъем подключается к модулю TPM (Trusted Platform Module) (опционально). За более подробной информацией и назначениями обращайтесь к описанию модуля TPM.

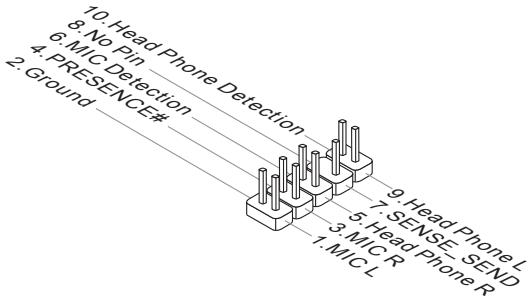

Ru-20 Выносной разъем аудио: JAUD1 Этот коннектор позволяет подключить выносной разъем аудио на передней панели и соответствует руководству Intel® Front Panel I/O Connectivity Design.

Разъем датчика открывания корпуса: JCI1

К этому коннектору подключается кабель датчика, установленного в корпусе. При открывании корпуса его механизм активизируется. Система запоминает это событие и выдает предупреждение на экран. Предупреждение можно отключить в настройках BIOS. MS-7522 Системная плата

Перемычки очистки CMOS: JBAT1 На плате установлена CMOS память с питанием от батарейки, хранящая данные о конфигурации системы. С помощью памяти CMOS, система автоматически загружается каждый раз при включении. Если у вас возникает необходимость сбросить конфигурацию системы (очистить CMOS), воспользуйтесь этой перемычкой.

Очистка CMOS производится соединением контактов 2-3 при отключенной системе. Затем следует вернуться к соединению контактов 1-2. Избегайте очистки CMOS при работающей системе: это повредит системную плату. Ru-22

На этой системной плате имеются дополнительные кнопки. Эта глава поясняет возможности каждой из кнопок. Кнопка питания Эта кнопка питания используется для включения и выключения системы. Нажмите эту кнопку, чтобы включить или выключить систему. Кнопка перезагрузки Ru-23

Эта кнопка используется для перезагрузки системы. Нажмите эту кнопку, чтобы перезагрузить систему. MS-7522 Системная плата

Слот PCIE (Peripheral Component Interconnect Express) Слот PCIE поддерживает карты расширения интерфейса PCIE. PCIE x16 слот PCIE x1 слот Слот PCI (Peripheral Component Interconnect) Слот PCI позволяет установить карты LAN, SCSI, USB и другие дополнительные карты расширения, которые соответствуют спецификации PCI. 32-bit PCI слот

Перед установкой или извлечением карт расширения убедитесь, что кабель питания отключен от электрической сети. Прочтите документацию на карту расширения и выполните необходимые аппаратные или програмные установки для данной платы, такие как перемычки, переключатели или конфигурацию BIOS. Маршрутизация запросов прерывания PCI IRQ - сокращение от interrupt request (line) - линия запроса прерывания, аппаратная линия, по которой устройства могут посылать сигнал прерывания микропроцессору. Обычное подключение PCI IRQ к контактам шины PCI показано Приказ1 Приказ2 Приказ3 Приказ4 PCI слот1 Ru-24 INT E# INT F# INT G# INT H# Световые индикаторы APS LEDs

HDD LED Standby LED RESET Индикаторы APS (APS LEDs) Эти индикаторы APS (Active Phase Switching) показывают режим работы источника питания процессора. Информация о состоянии индикаторов приведена

CPU использует 1 фазу питания. CPU использует 2 фазы питания. CPU использует 3 фазы питания. CPU использует 4 фазы питания. CPU использует 5 фаз питания. CPU использует 6 фаз питания. CPU использует 7 фаз питания. CPU использует 8 фаз питания. Ru-25 MS-7522 Системная плата Индикатор Жёсткого диска (HDD LED) Горит красным при работе жёсткого диска. Индикатор спящего режима (Standby LED) Горит оранжевым при спящем режиме системы (S4/S5 ). Ru-26 Настройка BIOS В этой главе приводятся основные сведения о режиме настройки BIOS (BIOS SETUP), который позволяет установить оптимальную конфигурацию системы. Этот режим может потребоваться в следующих случаях: ■ Во время загрузки системы появляется сообщение об ошибке с требованием запустить BIOS SETUP. ■ В случае необходимости заменить заводские настройки на собственные.

• Для улучшения производительности системы, BIOS постоянно обновляются. Поэтому, приведенное здесь описание может несколько отличаться от описания для новой версии,и служит исключительно в качестве примера.
• При загрузке, в первой, после объема памяти строке, выводится обозначение BIOS . Обычно оно имеет следующий формат: 1ая буква соответствует типу BIOS (E = EFI) Следующие 4 цифры соответствуют номеру модели платы. Следующая буква обозначает производителя чипсета (I = Intel, N = nVid ia, A = AMD и V = VIA). 2 последние буквы обозначают производителя платы MS = стандартный заказчик. V5.2 соответствует номеру версии BIOS. 102810 - дата выпуска BIOS. Ru-27

A7522IMS V5.2 102810 где: MS-7522 Системная плата Вход в режим настройки Включите питание компьютера. При этом запустится процедура POST (Тест включения питания). Когда на экране появится приведенное ниже сообщение, нажмите клавишу <DEL> для входа в режим настройки. Press DEL to enter SETUP (Нажмите DEL для входа в SETUP) Если сообщение исчезло, а вы не успели нажать клавишу, перезапустите систему, выключив и снова включив питание, или нажав кнопку RESET. Можно, также, перезапустить систему, нажав одновременно клавиши <Ctrl>, <Alt>, и <Delete>. Режим настройки Войдя в режим настройки, вы сразу увидите Главное меню. Main Menu (Главное меню) Главное меню содержит список настроек, которые вы можете изменить. Для выбора можно использовать клавиши со стрелками ( ↑↓ ) . Справка о выбранной настройке отображается в нижней части экрана. Если вы обнаружите, что слева от пункта меню имеется знак правого указателя это означает наличие подменю, содержащего дополнительные настройки которые можно сделать в этом пункте. Используйте управляющие клавиши ( ↑ ↓ ) для выбора , а затем нажмите <Enter> чтобы вызвать подменю. Далее можно использовать управляющие клавиши для ввода параметров и перемещения по пунктам подменю. Чтобы вернуться в главное меню, просто нажмите <Esc>. Подробная справка <F1> В режиме настройки BIOS имеется возможность получения подробной справки. Ее можно вызвать из любого меню простым нажатием <F1>. В окне справки будут перечислены все возможные настройки в выбранном пункте меню. Нажмите <Esc> для выключения окна справки. Ru-28 The Main Menu (Главное меню) При входе в режим настройки BIOS на экране отображается Главное меню. Главное меню позволяет выбрать функции настройки и имеет два варианта выхода. Для перемещения по пунктам используются клавиши со стрелками и <Enter> для подтверждения или входа в подменю. ▶ Advanced BIOS Features (Дополнительные функции BIOS) Это меню используется для настройки специальных функций BIOS. ▶ Integrated Peripherals (Встроенные периферийные устройста) Это меню используется для настройки параметров встроенных периферийных ▶ Power Management Setup (Настройка управления питанием) Это меню позволяет задать параметры управления питанием системы. ▶ H/W Monitor (Монитор аппаратной части) Этот пункт отображает состояние аппаратной части ПК. ▶ Green Power Это меню используется для назначения режима питания. ▶ BIOS Setting Password (Пароль доступа к настройкам BIOS) Это меню используется, чтобы задать пароль. ▶ Cell Menu (Меню узла “Cell”) Это меню позволяет управлять тактовыми частотами и напряжениями при разгоне

▶ Standard CMOS Features (Стандартные функции CMOS) Это меню позволяет установить основные параметры конфигурации системы (дату, время и т.п.). MS-7522 Системная плата ▶ M-Flash Используется для чтения/ прошивки BIOS с внешнего накопителя (только FAT/ FAT32). ▶ Overclocking Profile Используется для сохранения/ загрузки настроек в/ из CMOS памяти BIOS. ▶ Load Fail-Safe Defaults Это меню используется для загрузки производителем для стабильной системы.

BIOS, установленных ▶ Load Optimized Defaults (Установить оптимальные настройки) Это меню используется для загрузки настроек изготовителя для оптимальной производительности системной платы. ▶ Save & Exit Setup (Выход с сохранением настроек) Запись изменений в CMOS и выход из режима настройки. ▶ Exit Without Saving (Выход без сохранения) Отмена всех изменений и выход из режима настройки. Ru-30 В общем случае, находясь в режиме настройки BIOS, рекомендуется выполнить следующие действия.

1. Load Optimized Defaults : Клавишами управления (↑↓ ) выберите пункт Load

Optimized Defaults и нажмите <Enter> , появится следующее сообщение: Нажмите [Ok], чтобы загрузить настройки по умолчанию для оптимальной производительности системы.

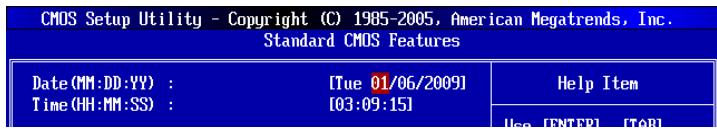

2. Setup Date/ Time : Выберите Standard CMOS Features и нажмите <Enter> для

входа в меню. Установите дату и время в соответствующих полях.

3. Save & Exit Setup : Клавишами управления (↑↓ ) выберите пункт Save & Exit

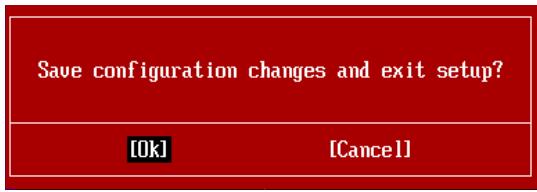

Setup и нажмите <Enter>, появится следующее сообщение: Нажмите [Ok], чтобы сохранить конфигурацию и выйти из BIOS Setup.

Приведенная выше конфигурация подходит для общего применения. Если же вам требуются более тонкие настройки BIOS, обратитесь к английской версии руководства на веб-сайте MSI. Ru-31 MS-7522 Системная плата

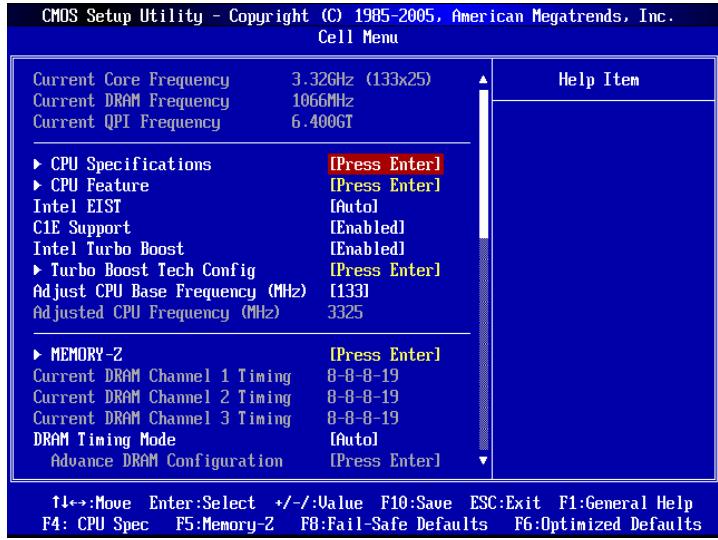

4. Представляем Cell Menu: Это меню предназначено для опытных пользователей

и предоставляет возможности для разгона системы.

Не меняйте эти настройки, если вы не знакомы с данным чипсетом. ▶ Current CPU / DRAM / QPI Frequency Эти пункты показывают текущую частоту CPU и скорость памяти и QPI. Только для чтения. ▶ CPU Specifications Нажмите <Enter> для входа в подменю. В подменю показана информация об установленном CPU. ▶ CPU Technology Support Нажмите <Enter> для входа в подменю. В подменю показаны технологии, которые поддерживает установленый CPU. Только для чтения. ▶ CPU Feature Нажмите <Enter> для входа в подменю: ▶ Intel EIST Технология Enhanced Intel SpeedStep позволяет установить уровень производительности микропроцессора. Этот пункт появляется после установки процессора, который поддерживает технологию SpeedStep. ▶ Intel C-STATE C-state - это технология управления питанием, при ктивации которой значительно падает энерго потребление процессора в спящем режиме. Этот пункт доступен только при использовании CPU с поддержкой технологии Cstate. Ru-32 ▶ C State package limit setting Этот пункт позволяет выбрать уровень C-state. Рекомендуется установить этот пункт в Auto. ▶ C1E Support Включите этот пункт для снижения энергопотребления CPU, когда он не работает. Не все процессоры поддерживают Enhanced Halt state (C1E). ▶ Overspeed Protection Функция Overspeed Protection отображает поток вычислений CPU и его энергопотребление. Если оно превысит определённуый уровень, то процессор автоматически понизит тактовую частоту. Если вы собирайтесь разгонять CPU, то установите этот параметр в [Disabled].

Для работоспособности технологии Hyper-Threading, требуется наличие всех нижеследующих компонентов:

• CPU: Процессор Intel® с технологией HT;
• Чипсет: Чипсет Intel®, поддерживающий технологию HT;
• BIOS: BIOS, поддерживающий технологию HT, и включил её;
• OS: Операционная система, поддерживающая технологию HT. За дополнительной информацией о Hyper-threading, обращайтесь на вебсайт: http://www.intel.com/products/ht/hyperthreading_more.htm ▶ Execute Bit Support Использование технологии Execute Disable Bit Intel позволяет избегать уязвимостей вызываемых вредоносными программами эксплуатирующими ошибки типа “buffer overflow”, если эта технология поддерживается операцонной системой. Она позволяет процессору разделять зоны в памяти в соответствии с тем, хранится ли в памяти исполняемый код или нет. Когда вредоносная программа попытается вставить код в буфер, процессор запретит исполнение кода, что остановит распространение вредоносной программы. ▶ Set Limit CPUID MaxVal to 3 Параметр Max CPUID Value Limit предназначен для ограничения длинны идентификационного номера процессора передаваемого в операционную ▶ Intel Virtualization Tech Этот пункт используется для включения/выключения технологии Intel Virtualization. За дополнительной информацией смотрите оффициальный вебсайт Intel. Ru-33

▶ Hyper-Threading Function Процессор использует технологию Hyper-Threading для увеличения производительности. Эта технология позволяет двум наборам регистров в процессоре исполнять инструкции одновремнно. Это увеличивает производительность системы. При выключении этой функции, процессор исполняет инструкции с помощью одного набора грегистров. Выключите этот пункт, если операционная система вашего компьютера не поддерживает функцию HT, в противном случае это может привести к нестабильности. MS-7522 Системная плата ▶ Intel VT-d Этот пункт используется для включения/выключения технологии Intel Virtualization для Directed I/O (VT-d). За дополнительной информацией смотрите оффициальный вебсайт Intel. ▶ Intel EIST Технология Enhanced Intel SpeedStep позволяет установить уровень производительности микропроцессора. Этот пункт появляется после установки процессора, который поддерживает технологию SpeedStep. ▶ C1E Support Включите этот пункт для снижения энергопотребления CPU, когда он не работает. Не все процессоры поддерживают Enhanced Halt state (C1E). ▶ Intel Turbo Boost Этот пукнт появляется, когда вы установили CPU, поддерживающий технологию Intel Turbo Boost. Этот пункт используется для включения/ выключения технологии Intel Turbo Boost. Он повышает частоту процессора, когда прикладные программы требуют большей производительности и TDP процессора это позволяет. Эта технология также обеспечивает плавную масштабируемость энергопотребления (Dynamically scale up, Speed-Step Down). Он новейшая технология процессоров i7. ▶ Turbo Boost Tech Config Нажмите <Enter> для входа в подменю: ▶ Turbo Ratio Limit Program Этот пункт используется для включения/ выключения программы turbo ratio limit. Установка в [Enabled] активизирует следующие пункты. ▶ 1/2/3/4/5/6-Core Ratio Limit Эти пункты позволяют выбрать лимит множителя ядра CPU. ▶ TDC Limit Override Установка в [Enable] активизирует пункт TDC Limit value, и позволяет установить значение TDC CPU. ▶ TDC Limit value (A) Этот пункт позволяет выбрать значения CPU TDC (амперы). ▶ TDP Limit Override Установка в [Enable] активизирует пункт TDP Limit value, и позволяет установить значение TDP CPU. ▶ TDP Limit value (W) Этот пункт позволяет выбрать CPU TDP value (ватты). ▶ Adjust CPU Base Frequency (MHz) Этот пункт позволяет установить тактовую частоту Base clock CPU (в МГц). Изменение этого параметра обеспечивает возможность разгона CPU. Внимание, возможность успешного разгона не гарантируется. ▶ Adjusted CPU Frequency (MHz) Этот пункт показывает текущую тактовую частоту CPU. Только для чтения. Ru-34 ▶ MEMORY-Z Нажмите <Enter> для входа в подменю. ▶ DIMM1~6 Memory SPD Information Нажмите <Enter> для входа в подменю. Этот пункт показывает информацию об установленных модулях памяти. ▶ Current DRAM Channel Timing Этот пункт показывает установленный DRAM Timing. Только для чтения. ▶ DRAM Timing Mode Определяет будут ли временные параметры DRAM контролироваться данными из SPD (Serial Presence Detect) EEPROM на модуле DRAM. При выборе значения [Auto] временные параметры DRAM, включая пункты меню, перечисленные ниже, устанавливаются BIOS в соответствии с данными из SPD. При установке значения [Manual], этот пункт позволяет вручную регулировать временные параметры DRAM доступные в этом меню. ▶ Advance DRAM Configuration Нажмите <Enter> для входа в подменю. ▶ CH1/ CH2/ CH3 CAS Latency (CL) Этот пункт контролирует время задержки CAS, которое определяет период (в тактах генератора) между получением памятью SDRAM команды чтения и началом ее выполнения. ▶ CH1/ CH2/ CH3 tRCD При регенерации заряда DRAM, строки и столбцы адресуются раздельно. Этот пункт позволяет вам определить время задержки между RAS (строб адреса строки) и CAS (строб адреса столбца). Чем меньше тактов, тем быстрее работа DRAM. ▶ CH1/ CH2/ CH3 tRP Этот пункт контролирует количество тактов, предоставляемых для предзаряда Row Address Strobe (RAS). Если выделяется недостаточное время для того, чтобы RAS набрал необходимый заряд, регенерация DRAM может оказаться неполной и привести к потере данных. Этот пункт применим, только когда в системе установлена синхронная DRAM. ▶ CH1/ CH2/ CH3 tRAS Эта установка определяет время, которое RAS затрачивает на чтение и запись в ячейку памяти. ▶ CH1/ CH2/ CH3 tRFC Эта установка определяет время, которое RFC затрачивает на чтение и запись в ячейку памяти. ▶ CH1/ CH2/ CH3 tWR Минимальная временная задержка для выполнения операции записи перед командой предзаряда. Позволяет усилителям считывания записать данные в Ru-35

▶ CH1/ CH2/ CH3 1T/2T Memory Timing Этот пункт определяет скорость работы памяти SDRAM. Выбор [1N] переводит контроллер памяти SDRAM в режим работы 1N (N=clock cycles). Выбор [2N] переводит контроллер памяти SDRAM в режим работы 2N. MS-7522 Системная плата ячейки памяти. ▶ CH1/ CH2/ CH3 tWTR Минимальная временная задержка между выполнением команды записи и началом команды считывания столбца. Позволяет системе ввода/вывода сбросить напряжения на усилителях считывания. ▶ CH1/ CH2/ CH3 tRRD Он определяет задержку перехода от активного-к-активному состоянию для разных банков. ▶ CH1/ CH2/ CH3 tRTP Временный интервал между командами чтения и предзаряда. ▶ CH1/ CH2/ CH3 tFAW Этот пункт используется для установки таймингов tFAW. ▶ Current CH1/ CH2/ CH3 tdrRdTRd/ tddRdTRd/ tsrRdTWr/ tdrRdTWr/ tddRdTWr/ tsrWrTRd/ tddWrTWr/ tsrRDTRd/ tsrWrTWr Эти пункты показывают дополнительные тайминги DRAM. ▶ Channel 1/ Channel2 Advanced Memory Setting Установка в [Auto] позволяет BIOS автоматически определять дополнительные тайминги памяти. Установка в [Manual] позволяет установить следующие дополнительные тайминги памяти. ▶ Memory Ratio Этот пункт позволяет установить множитель памяти. ▶ Adjusted DRAM Frequency (MHz) Этот пункт показывает текущую частоту памяти DDR. Только для чтения. ▶ Uncore Ratio Этот пункт позволяет установить множитель частоты uncore. ▶ Adjusted Uncore Frequency (MHz) Этот пункт показывает текущую частоту uncore. Только для чтения. ▶ QPI Configuration Нажмите <Enter> для входа в подменю. ▶ QPI Links Speed Этот пункт позволяет выбрать тип скорости передачи QPI. ▶ QPI Frequency Этот пункт позволяет установить тактовую частоту QPI. ▶ ClockGen Tuner Нажмите <Enter> для входа в подменю. ▶ CPU Amplitude Control/ PCI Express Amplitude Control Эти пункты используются для выбора амплитуды тактового сигнала CPU/ PCI Express. ▶ CPU CLK Skew/ MCH CLK Skew Эти пункты используются для выбора фазового сдвига тактового сигнала для CPU/ северного моста. это может улучшить результаты разгона CPU. Ru-36 ▶ Adjust PCI Frequency (MHz) Этот пункт позволяет установить частоту PCI (в МГц). ▶ Adjust PCI-E Frequency (MHz) Этот пункт позволяет установить частоту PCIE (в МГц). ▶ Auto Disable PCI/PCI-E Frequency При установке значения [Enabled], система отключит неиспользуемые разъемы памяти и PCI, что приведёт к снижению уровня электромагнитных помех (EMI). ▶ CPU Voltage (V)/ CPU PLL Voltage (V)/ QPI Voltage (V)/ DRAM Voltage (V)/ DDR_ VREF_CA_A (V)/ DDR_VREF_CA_B (V)/ DDR_VREF_CA_C (V)/ DDR_VREF_DQ_A (V)/ DDR_VREF_DQ_B (V)/ DDR_VREF_DQ_C (V)/ IOH Voltage (V)/ ICH Voltage (V) Этот пункт позволяет регулировать напряжение CPU, памяти и чипсета. ▶ Spread Spectrum Так как тактовый генератор системной платы импульсный, то его работа вызывает электромагнитные помехи - EMI (Electromagnetic Interference). Функция Spread Spectrum снижает эти помехи, генерируя сглаженные импульсы.

• Чем больше значение Spread Spectrum, тем ниже будет уровень электромагнитных помех, но система станет менее стабильной. Для выбора подходящего значения Spread Spectrum, сверьтесь со значениями уровней электромагнитных помех, установленных законодательством.
• Не забудьте запретить использование функции Spread Spectrum, если вы ”разгоняете” системную плату. Это необходимо, так как даже небольшой дребезг сигналов тактового генератора может привести к отказу ”разогнанного” процессора. Ru-37

• Если у вас нет проблем с помехами, оставьте значение [Disabled] (запрещено) для лучшей стабильности и производительности. Однако, если у вас возникают электромагнитные помехи, выберите Spread Spectrum для их уменьшения. MS-7522 Системная плата

Восстановление после неудачного разгона Эта системная плата поддерживает разгон. Однако, убедитесь в том, что ваши периферийные устройства и компоненты допускают нестандартные настройки. Не рекомендуется использовать продукт в режимах, не соответствующих указанным в спецификациях. Мы не гарантируем отсутствие возможных повреждений вызванных эксплуатацией в нештатном режиме. Два способа восстановления системы после неудачного разгона...

• Перезагрузка Нажмите кнопку перезагрузки системы 3 раза. Обратите внимание, что во избежание повреждения электрическим током периферийных устройств и компонентов системы, рекомендуется подождать не менее 10 секунд между нажатиями кнопки перезагрузки. При четвёртой перезагрузке, BIOS определяет, что разгон оказался неудачным, и автоматически восстанавливает настройки по умолчанию. Нажмите любую кнопку для продолжения загрузки системы, когда появляется данное сообщение Warning !!! The previous overclocking had failed, and system will restore its defaults setting, Press any key to continue.......

• Очистка CMOS За дополнительной информацией обращайтесь к разделу “как сбросить настройки CMOS”. Ru-38 Сведения о программном обеспечении Установите в DVD привод диск Driver/Utility (Драйверы и утилиты) из комплекта поставки системной платы. Автоматически запустится инсталляция. Нажмите на название драйвера/ утилиты и следуйте инструкциям на экране для завершения инсталляции. Диск Driver/Utility содержит: - Driver menu (Меню драйверов) - Представляет перечень доступных драйверов. Установите драйверы для подключения необходимых устройств. - Utility menu (Меню утилит) - Показывает утилиты, которые поддерживаются системной платой.
