FOIRE AUX QUESTIONS - G52-75221XI MSI

Comment installer le processeur sur la carte mère G52-75221XI ?

Ouvrez le levier de charge, retirez le capot de protection, alignez le triangle jaune (Pin 1) du CPU avec celui du socket, déposez délicatement le CPU, puis abaissez le levier. Assurez-vous d'appliquer de la pâte thermique et d'installer un ventilateur compatible.

Quels types de mémoire sont compatibles ?

La carte supporte des modules DDR3 non-ECC de 800 à 2133 MHz (OC) en mode simple, double ou triple canal. Insérez d'abord dans le slot DIMM_1 pour démarrer.

Comment effacer le CMOS ?

Éteignez le système. Utilisez le bouton d'effacement CMOS à l'arrière (appuyez) ou le cavalier JBAT1 en court-circuitant les pins 2-3, puis remettez en position 1-2. Ne le faites jamais lorsque le système est sous tension.

Comment overclocker le processeur ?

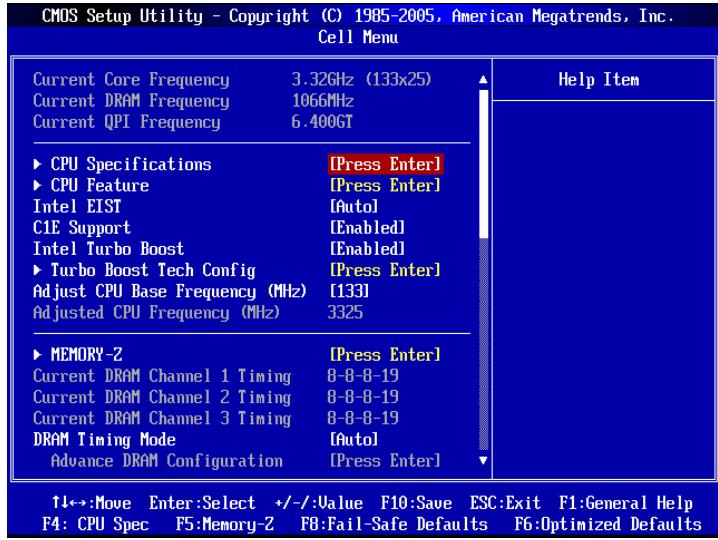

Accédez au BIOS, menu 'Cell Menu'. Ajustez la fréquence de base (BCLK), le ratio CPU, et les tensions (CPU, DRAM, QPI). Activez 'Overspeed Protection' si nécessaire. En cas d'échec, appuyez trois fois sur le bouton reset pour restaurer les réglages par défaut.

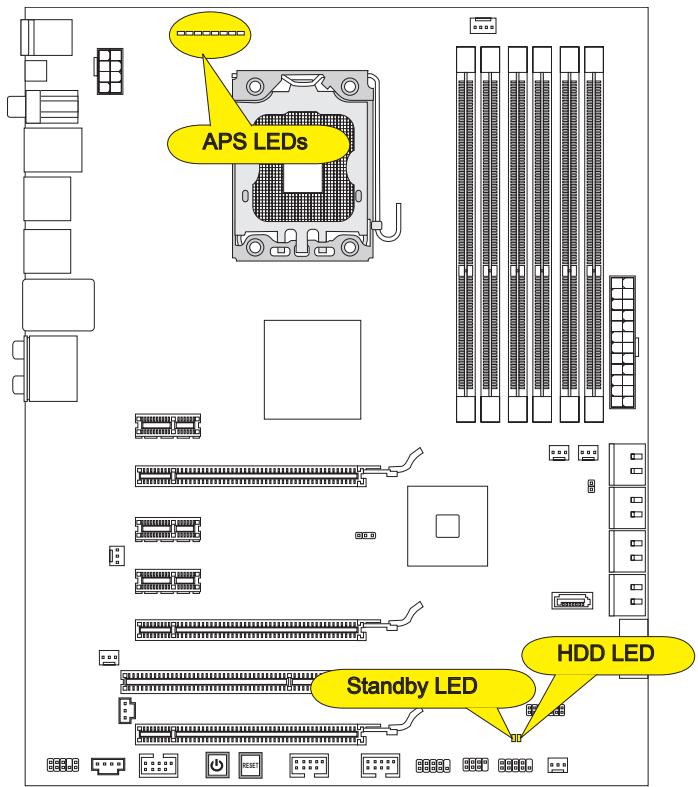

Quels sont les voyants LED sur la carte mère ?

Les LEDs APS (Active Phase Switching) indiquent la phase d'alimentation du CPU (1 à 8). La LED HDD s'allume en rouge lors de l'activité du disque dur, et la LED Standby en orange en mode veille (S4/S5).

Puis-je utiliser un disque dur eSATA ?

Oui, le panneau arrière dispose d'un port eSATA (JMicron JMB362) pour connecter un disque dur externe. Utilisez un câble eSATA approprié.

Comment mettre à jour le BIOS ?

Utilisez la fonction M-Flash dans le BIOS. Placez un fichier BIOS au format FAT/FAT32 sur une clé USB, puis lancez M-Flash pour flasher. Téléchargez la dernière version sur le site MSI.

Que faire si le système ne démarre pas après un overclocking ?

Appuyez trois fois sur le bouton reset (à 10 secondes d'intervalle). Au quatrième démarrage, le BIOS détectera l'échec et chargera les réglages par défaut. Vous pouvez aussi effacer le CMOS.

Comment connecter l'audio du panneau avant ?

Branchez le câble audio du boîtier sur le connecteur JAUD1. Respectez le brochage (Mic, Line-Out, etc.). Le connecteur est conforme au guide Intel.

Où trouver les pilotes et logiciels ?

Le DVD fourni contient les pilotes et utilitaires. Vous pouvez aussi télécharger les dernières versions depuis le site MSI. Insérez le DVD et suivez l'assistant d'installation.

MODE D'EMPLOI G52-75221XI MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.

La société MSI prend des mesures actives pour protéger l'environnement, c'est pourquoi nous vous rappelons que...

Conformément à la directive de l'Union européenne (UE) relative à la prévention des déchets d'équipements électriques et électroniques (directive WEEE 2002/96/EC), entrée en vigueur le 13 août 2005, les produits appartenant à la catégorie des équipements électriques et électroniques ne peuvent pas être considérés comme des déchets ménagers. Par conséquent, les fabricants de ces équipements électroniques sont tenus de les reprendre pour recyclage en fin de vie. MSI s'engage à respecter cette exigence et à reprendre les produits vendus sous la marque MSI sur le territoire de l'UE pour recyclage en fin de vie. Vous pouvez retourner ces produits dans les points de collecte agréés.

Processeurs Intel® i7 dans le paquet LGA1366 (Pour plus d'informations sur le CPU, veuillez visiter http://www.msi.com/index.php?func=cpuform2)

QPI

Jusqu'à 6.4 GT/s

Jeu de puces

North Bridge: puces Intel® X58 South Bridge: puces Intel® ICH10R

Mémoire supportée

6 DDR3 DIMMs supportent DDR3 2133 (OC)/ 1800 (OC) /1600 (OC)/ 1333/ 1066/ 800 DRAM (24GB Max) - Supporte le mode double-canaux/ triple-canaux (Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport)

LAN

IEEE 1394

Supporte LAN 10/100/1000 Fast Ethernet par Realtek® RTL8111E, 2 ports IEEE 1394 par VIA® VT6308 (connecteur x1, panneau arrière x1)

Audio

Puce intégrée par Realtek® ALC892 (True Blu-ray Audio), 8 canaux audio flexibles avec détection de prise, conforme aux spécifications Azalia 1.0

SATA

7 ports SATA 3Gb/s (SATA1~6) par Intel® ICH10R et (SATA9) par JMicron® JMB362, 2 ports SATA 6Gb/s (SATA7~8) par Marvell® SE9128, 1 port eSATA (panneau arrière) par JMicron® JMB362

USB 3.0

2 ports USB 3.0 par NEC® uPD720200F1

RAID

SATA1~6 supportent l'Intel® Matrix Storage Technologie (AHCI/RAID 0/1/5/10) par Intel® ICH10R, SATA7~8 ports supportent le mode RAID 0/1 par Marvell® SE9128

Connecteurs

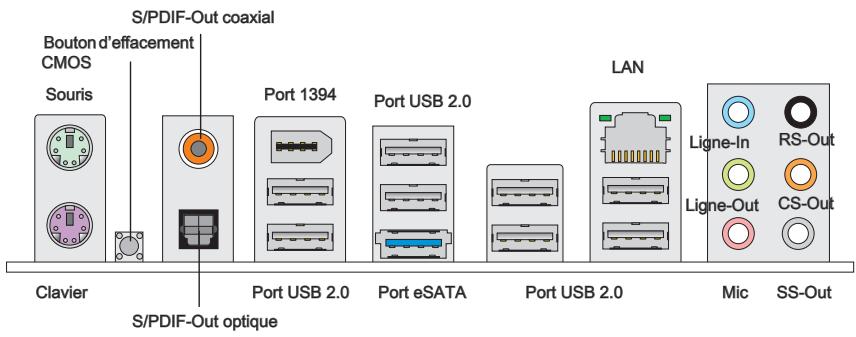

Panneau arrière

• 1 port clavier PS/2
• 1 port souris PS/2
• 1 bouton d'effacement CMOS
• 1 S/PDIF-Out optique
• 1 S/PDIF-Out coaxial
• 1 port 1394
• 8 ports USB 2.0
• 1 port eSATA
• 1 port LAN
• 6 prises audio flexibles

Connecteurs intégrés

• 2 connecteurs USB 2.0
• 1 connecteur USB 3.0 - 1 connecteur 1394
• 1 connecteur Châssis Intrusion
• 1 connecteur de Module TPM
• 1 connecteur Sérique
• 1 connecteur CD-In
• 1 connecteur S/PDIF-Out
• 1 connecteur audio avant
• 1 bouton de redémarrage
• 1 bouton d'alimentation

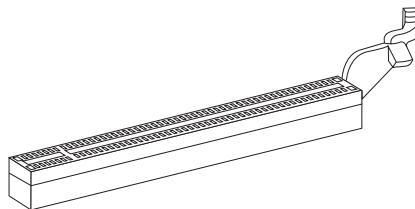

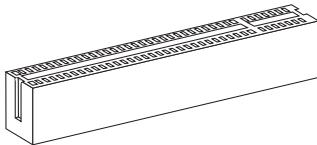

Emplacements

2 emplacements PCIE 2.0 x16 (PCI_E2, PCI_E5) - 1 emplacement PCIE 1.0 x16 (PCI_E6), supporte jusqu'à la vitesse PCIEx4.

• Lorsque vous installez des cartes d'extension dans les emplacements PCIEx1 (PCI_E1, PCI_E3 ou PCI_E4), les voies PCI_E6 s'arrangement automatiquement de x4 à x1.

3 emplacements PCIE 2.0 x1 1 emplacement PCI

Dimension

ATX (24.4cm X 30.5 cm)

Montage

9 trous demontage

• Si vous désirez acheter des accessoires et vous avez besoin de numérios des pièces, vous pouvez chercher sur la page website et partager les détails sur notre adresse CIDESSOUS

http://www.msi.com/index.php

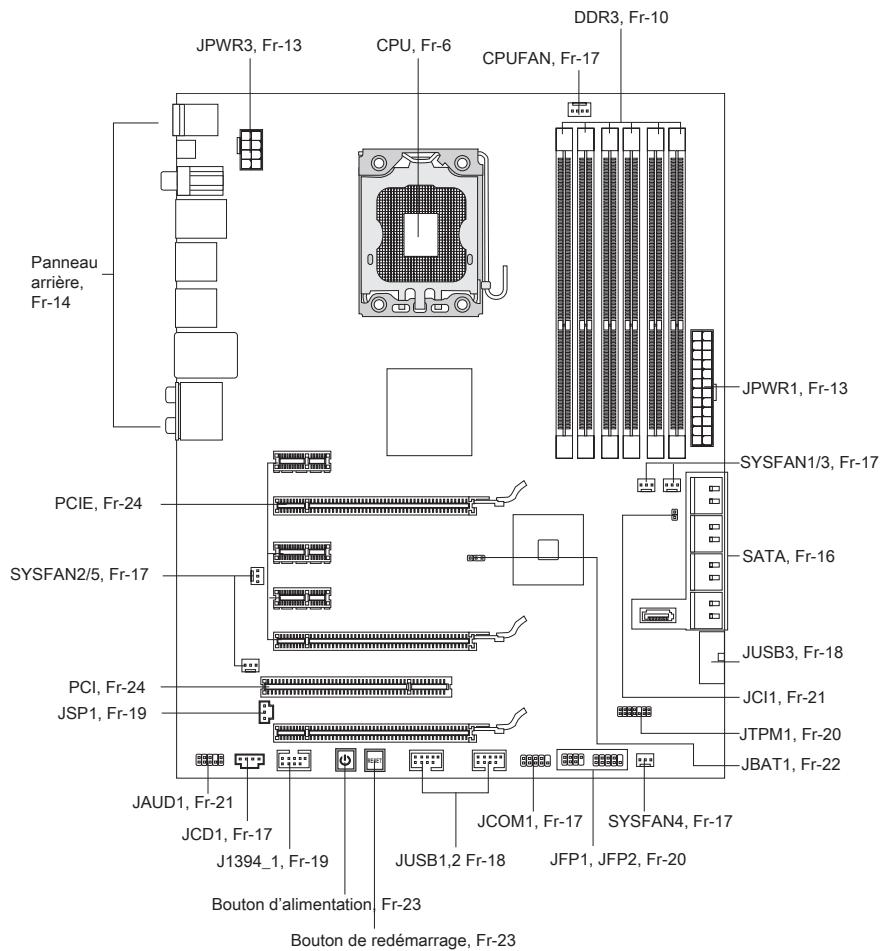

Guide Rapide Des Composants

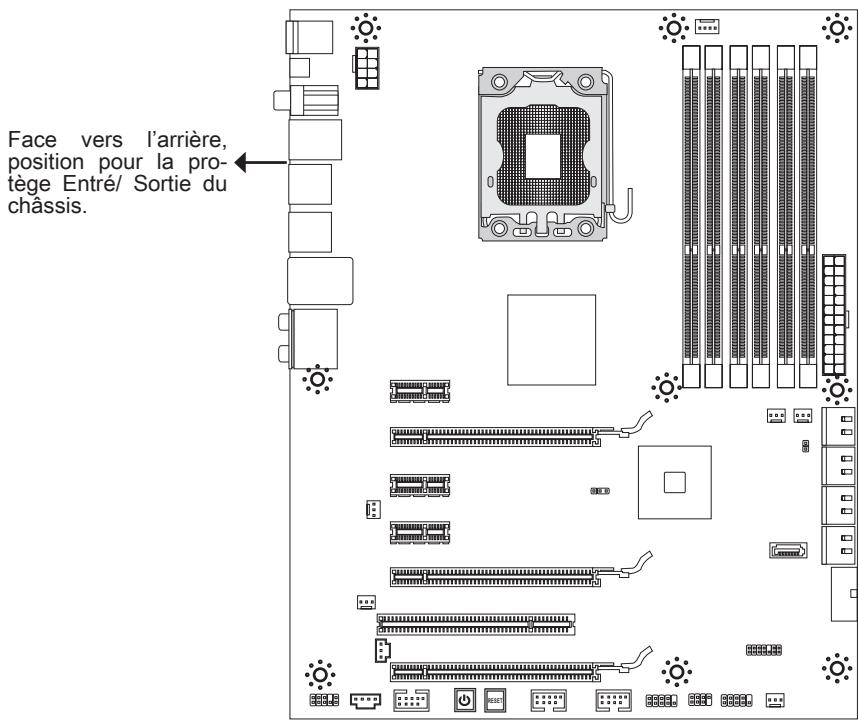

Trous Taraudés

Quand vous installez la carte mère, il faut déposer la carte dans le châssis en bonne position. La situation des troughs taraudés sont montré dans la figure ci-dessous.

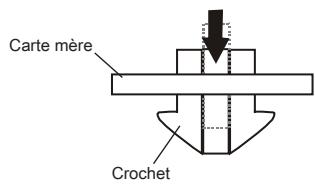

Veuillez vous référer à la figure pour installer le support dans une position appropriée sur le châssis, puis fixer la carte à travers les trous taraudés sur le support.

Important

• Pour prévenir les dommages à la carte mère, il est interdit de mettre toute sorte de contact entre le circuit et le châssis, ou de mettre un support inutilisé sur le châssis.
• Veuillez vous assurer qu'il n'y a pas de composant en métal posé sur la carte ou le châssis qui entraînerait un court-circuit à la carte mère.

Processeur : CPU

Quand vous installez le CPU, veuillez vous assurer d'installer un ventilateur pour éviter la surchauffe. Si vous n'en avez pas, contactez votre revendeur pour en acheter et installez-le avant d'allumer votre ordinateur.

Pour plus d'informations sur le CPU, veuillez visiter http://www.msi.com/index.php?func=cpuform2

Important

Surchauffe

La surchauffe endommage sérieusement l'unité centrale et le système. Assurez-vous toujours que le ventilateur de refroidissement fonctionne correctement pour protéger l'unité centrale contre la surchauffe. Assurez-vous d'appliquer une couche de pâte thermique (ou film thermique) entre l'unité centrale et le dissipateur thermique pour améliorer la dissipation de la chaleur.

Remplacement de l'unité centrale

Lorsque vous remplacez l'unité centrale, commencez toujours par couper l'alimentation électrique de l'ATX ou par débrancher le cordon d'alimentation de la prise mise à la terre pour garantir la sécurité de l'unité centrale.

Overclocking

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales lors de l'overclocking. Toute envie d'opérer au-dessus des spécifications du produit n'est pas recommandée. Nous ne garantissons pas les dommages et risques causés par les opérations insuffisantes ou au-dessus des spécifications du produit.

Introduction du LGA 1366 CPU

La face galette à contact du LGA 1366 CPU.

Le triangle jaune est l'indicateur du Pin 1.

La surface du LGA 1366 CPU. N'oubliez pas d'appliquer une couche d'enduit thermique pour améliorer la dissipation de la chaleur.

Le triangle jaune est l'indicateur du Pin 1.

Installation du CPU et de son ventilateur.

Quand vous installez le CPU, assurez-vous qu'il soit équipé d'un ventilateur de refroidissement attaché sur le dessus pour éviter la surchauffe. Cependant, n'oubliez pas d'appliquer une couche d'enduit thermique sur le CPU avant d'installer le ventilateur pour une meilleure dissipation de la chaleur.

Suivez les instructions suivantes pour installer le CPU et son ventilateur correctement. Une mauvaise installation peut endommager votre CPU et la carte mère.

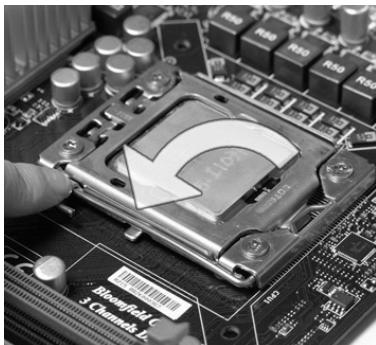

1. Ouvrez le levier de charge.

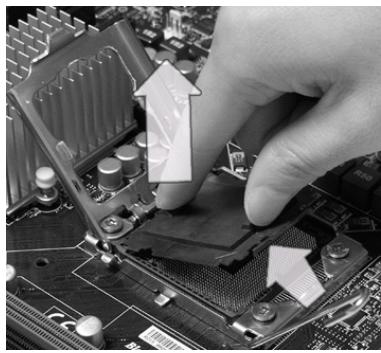

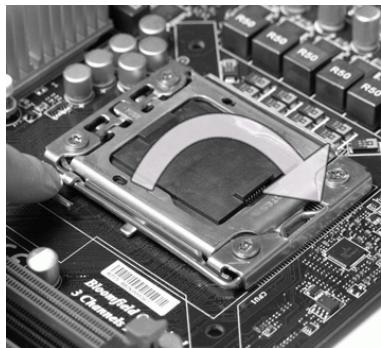

1. La douille du CPU possède une couverture en plastique qui protège les contacts. Avant d'installer le CPU, gardez-la pour protéger les broches de la douille. Retirez cette couverture de la face d'articulation du levier (comme le montre la flèche).

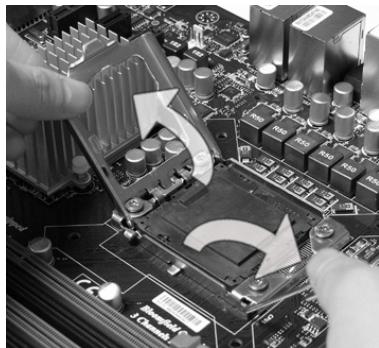

1. Levez le levier et ouvrez le plateau de chargement.

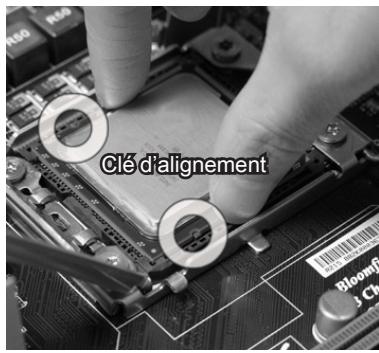

1. Après avoir confirmé la direction du CPU pour le joindre correctement, déposez le CPU dans l'armature du logement de la douille. Faites attention au bord de sa base. Notez que l'on aligne les coins assortis.

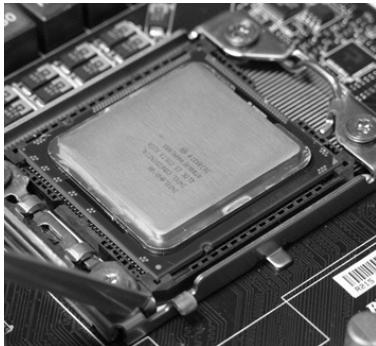

1. Inspectez visuellement si le CPU est bien posé dans la douille. Sinon, sortez verticalement le CPU et réinstallez-le.

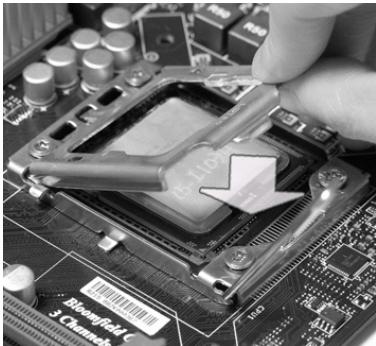

1. Abaissez le levier sur le plateau de chargement, puis sécurisez l'ensemble avec le mécanisme de détention.

1. Couvrez le plateau de charge sur le paquet.

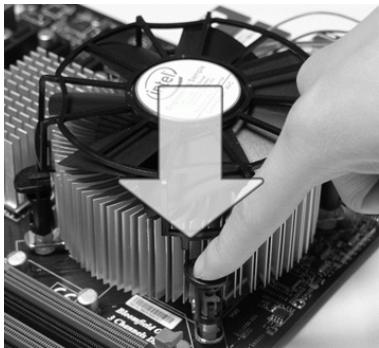

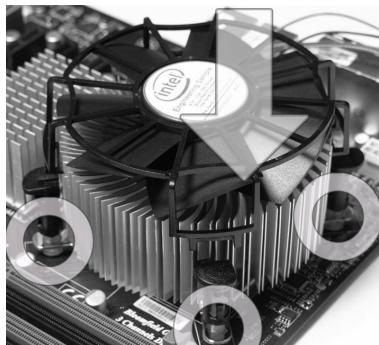

1. Alignez les trous de la carte avec le dissipateur thermique. Appuyez sur le ventilateur jusqu'à ce que les clips soient coincés dans les trous de la carte mère.

Important

• Confirmez que votre ventilateur de CPU est fermement installé avant d'allumer votre système.
• Ne touchez pas les broches du CPU afin d'éviter tout dommage.
• Appuyez sur les quatre crochets afin de fixer le ventilateur.

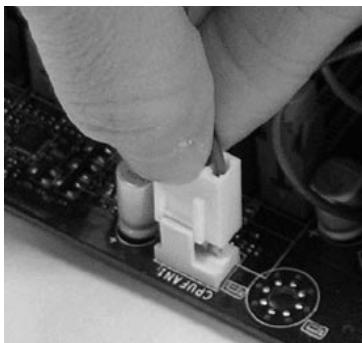

1. Enfin, branchez le câble du ventilateur de CPU sur le connecteur du ventilateur de CPU de la carte.

Important

• Consultez le statut du CPU dans le BIOS.
• Lorsque le CPU n'est pas installé, protégez toujours les broches de la douille CPU avec le capuchon de protection en plastique pour éviter tout dommage (voir Figure 1).
• Les photos de la carte montrées dans cette section ne servent qu'à illustrer l'installation du CPU et de son ventilateur. L'apparence de votre carte mère peut varier selon le modèle que vous avez acheté.
• Veuillez vous référer à la documentation fournie avec le ventilateur de CPU pour plus de détails sur son installation.
• Retournez la carte mère pour vous assurer que le ventilateur est installé correctement.

Mémoire

Ces slots DIMM sont destinés à installer les modules de mémoire. Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport

DDR3

240 broches, 1,5 V

Règles de population de la mémoire

Veuillez vous référer aux illustrations suivantes pour les règles de population de la mémoire.

Règle de population du mode simple canal

Quand vous n'avez qu'un seul module de mémoire, veuillez toujours l'insérer dans DIMM_1 d'abord.

Règle de population du mode double canal

En mode double canal, les modules de mémoire peuvent transmettre et recevoir les données avec deux lignes de bus de données simultanément. L'activation du mode double canal peut augmenter la performance. Quand vous avez deux modules de mémoire, veuillez toujours les insérer comme montré ci-dessous.

Règle de population du mode triple canal

En mode triple canal, les modules de mémoire peuvent transmettre et recevoir les données avec trois lignes de bus de données simultanément. L'activation du mode triple canal peut améliorer les performances du système. Quand vous avez trois modules de mémoire ou plus, veuillez toujours les insérer comme montré dans les figures ci-dessous.

(3)

(4)

(5)

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables avec les modules DDR2, et vice versa. Vous devez toujours installer les modules de mémoire DDR3 dans les slots DIMM DDR3.
• En mode trois/double canal, assurez-vous d'installer des modules de mémoire du même type et de la même densité dans les slots DIMM de canaux différents.
• Pour démarrer votre ordinateur avec succès, insérez toujours d'abord les modules de mémoire dans le slot DIMM_1.
• En raison du développement des ressources du chipset, la densité mémoire du système ne sera détectée que jusqu'à 23+ Go (et non 24 Go) lorsque chaque DIMM est installé avec un module de mémoire de 4 Go.

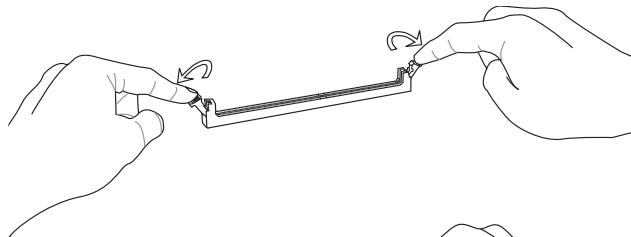

Installation des modules de mémoire

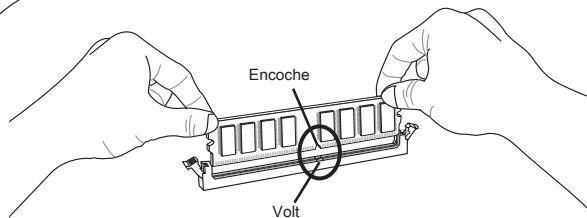

1. Le module de mémoire possède une seule encoche en son centre et ne s'adaptera que s'il est orienté de la manière convenable.

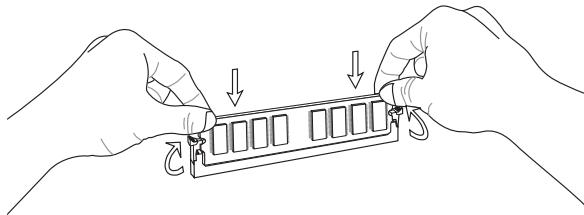

2. Insérez le module de mémoire à la verticale dans le slot DIMM. Poussez-le ensuite jusqu'à ce que l'extrémité dorée du module de mémoire soit profondément insérée dans le slot DIMM. Les clips en plastique situés de chaque côté du module se fermeront automatiquement.
3. Vérifiez manuellement si la barrette mémoire a été verrouillée en place par les clips du slot DIMM sur les côtés.

Important

Vous pourriez à peine voir l'extrémité dorée si le module de mémoire est correctement inséré dans le slot DIMM.

Connecteurs d'alimentation

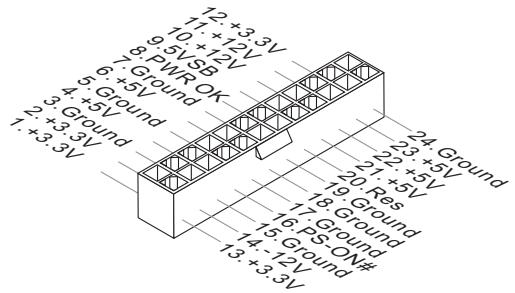

Connecteur d'alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela, assurez-vous que la prise d'alimentation est bien positionnée dans le bon sens et que les goupilles soient alignées. Enforcez alors la prise dans le connecteur.

Vous pouvez aussi utiliser une alimentation 20-pin selon vos besoins. Veuillez brancher votre alimentation d'énergie avec le pin 1 et le pin 13 si vous pouvez utiliser l'alimentation ATX 20-pin.

Connecteur d'alimentation ATX 8-pin : JPWR3

Ce connecteur fournit de l'alimentation de 12V au CPU.

Panneau arrêt

Souris/Clavier

Le connecteur standard de souris/clavier DIN de PS/2 est pour une souris ou un clavier de PS/2.

Bouton d'effacement CMOS

Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, utilisez ce bouton pour effacer les données. Appuyez sur le bouton pour effacer les données.

Important

• Veuillez vous assurer d'éteindre le système avant d'effacer les données CMOS.
• Après avoir appuyé sur ce bouton pour effacer les données CMOS au statut éteint (G3), le système se réinitialise automatiquement.

S/PDIF-Out coaxial

Ce connecteur est utilisé pour relier l'interface S/PDIF (Sony et Philips Digital Interconnect Format) de la transmission audio numérique à un haut-parleur externe via un câble coaxial.

S/PDIF-Out optique

Ce connecteur est utilisé pour relier l'interface S/PDIF (Sony et Philips Digital Interconnect Format) de la transmission audio numérique à un haut-parleur externe via un câble de fibre optique.

Port IEEE 1394

Le port IEEE 1394 sur le panneau arrière fournit une connexion aux périphériques IEEE 1394.

Port USB 2.0

Le port USB (Universal Serial Bus) sert à brancher des périphériques USB tels que le clavier, la souris, ou d'autres périphériques compatibles USB. Il supporte la transmission de données jusqu'à 480 Mbit/s (Hi-Speed).

Port eSATA

Le port eSATA (External SATA) sert à attacher un disque dur eSATA.

LAN

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network, LAN). Vous pouvez y relier un câble de réseau.

LED	Couleur	LED Statut	Condition
Gauche	Jaune	Eteinte	La connexion au réseau LAN n'est pas établie.
		Allumée (Stable)	La connexion au réseau LAN est établie.
		Allumée (plus brillant et clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
Droite	Vert	Eteinte	Un débit de 10 Mbits/sec est sélectionné.
		Allumée	Un débit de 100 Mbits/sec est sélectionné.
	Orange	Allumée	Un débit de 1000 Mbits/sec est sélectionné.

Ports Audio

Ces connecteurs audio servent pour les périphériques audio. Vous pouvez différencier la couleur des prises audio pour obtenir divers effets sonores.

Ligne-In (Bleu) - Ligne In, est utilisée pour un appareil de CD externe, cassette ou d'autres périphériques. Ligne-Out (Vert) - Ligne Out, est destiné aux haut-parleurs ou aux casques d'écoute. Mic (Rose) - Mic, est un connecteur pour les microphones. RS-Out (Noir) - Rear-Surround Out en mode de canal 4/5.1/7.1. CS-Out (Orange) - Center/Subwoofer Out en mode de canal 5.1/7.1. SS-Out (Gris) - Side-Surround Out en mode de canal 7.1.

Connecteurs

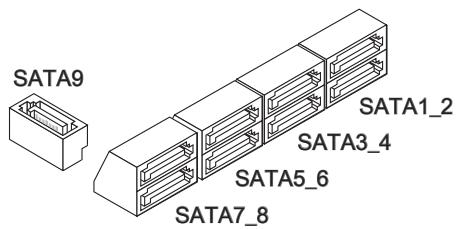

Connecteur SATA : SATA1~9

Ce connecteur est un port d'interface de série ATA haut débit. Chaque connecteur peut être relié à un appareil de série ATA.

*Le schéma de carte mère dans la figure n'est qu'à titre de référence.

SATA1~6 (3Gb/s) supportés par Intel® ICH10R

SATA7/ SATA8 (6Gb/s) supportés par Marvell® SE9128

SATA9 (3Gb/s) supporté par JMicron® JMB362

Important

Veuillez ne pas plier le câble de série ATA à 90°. Autrement, des pertes de données pourraient se produire pendant la transmission.

Connecteur d'alimentation du ventilateur : CPUFAN, SYSFAN1~5

Les connecteurs de courant du ventilateur supportent le ventilateur de refroidissement du système avec +12V. Lors du branchement des fils aux connecteurs, faites toujours en sorte que le fil rouge soit le fil positif devant être relié au connecteur +12V ; et que le fil noir soit le fil de mise à la terre devant être relié au connecteur de mise à la terre GND. Si la carte mère est équipée d'un jeu de puces intégré pour moniteur de matériel de système, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale.

SYSFAN1~5

Important

• Veuillez vous référer aux ventilateurs de CPU recommandés sur le site officiel du processeur ou consulter votre revendeur pour un ventilateur de CPU approprié.
• CPUFAN supporte le contrôle Smart fan. Vous pouvez installer l'unité Control Center qui contrôle automatiquement la vitesse du ventilateur de CPU selon sa température actuelle.

Connecteur CD-In : JCD1

Ce connecteur est fourni pour une entrée audio externe.

Connecteur de port série : JCOM1

Le port série est un port de communication haute vitesse 16550A, qui envoie/reçoit 16 octets FIFOs. Vous pouvez y attacher un périphérique série.

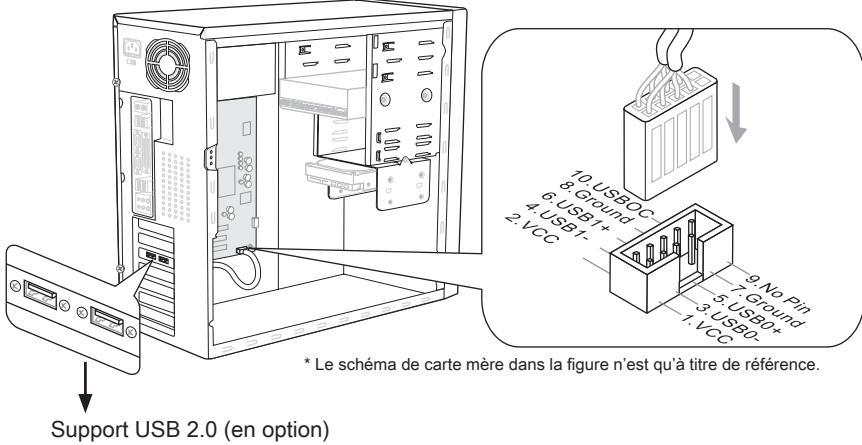

Connecteurs USB avant : JUSB1, JUSB2

Ces connecteurs sont conformes au guide de conception de la connectivité Entrée/Sortie du panneau avant Intel®, et sont idéaux pour relier les périphériques d'interface USB à haut débit tels que les disques durs externes, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.

Connecteur USB avant : JUSB3

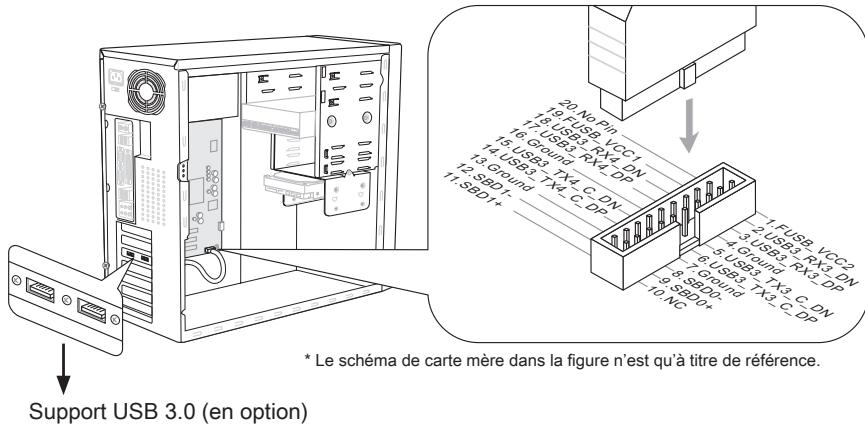

Le port USB 3.0 est rétrocompatible avec les périphériques USB 2.0. Il supporte des taux de transfert jusqu'à 5 Gbit/s (SuperSpeed).

Important

• Notez que les broches VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.
• Si vous voulez utiliser un périphérique USB 3.0, il faut utiliser un câble USB 3.0 pour connecter au port USB 3.0.

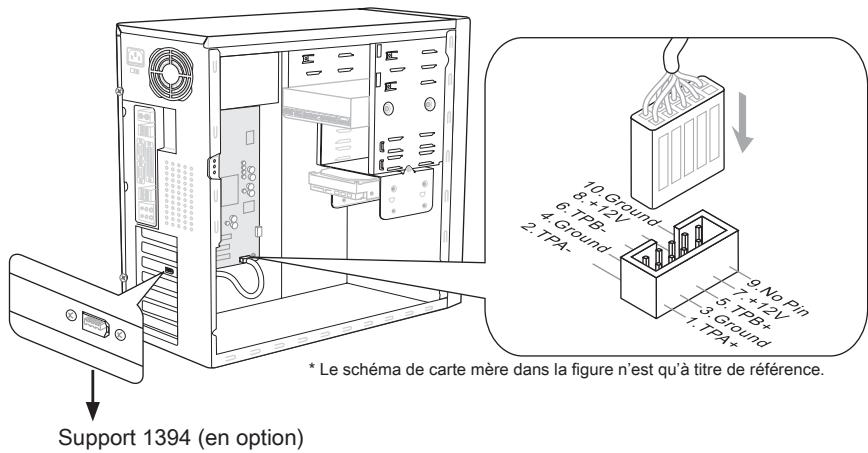

Connecteur IEEE1394 : J1394_1

Ce connecteur vous permet de relier un appareil IEEE1394 via un support en option IEEE1394.

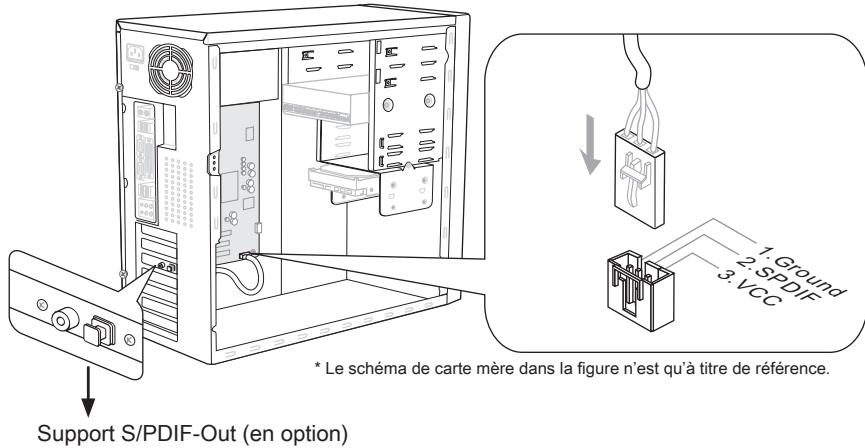

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert à connecter l'interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission audio numérique.

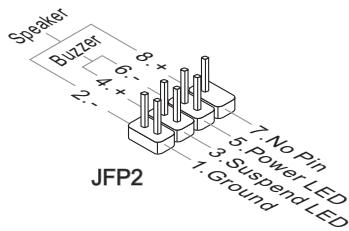

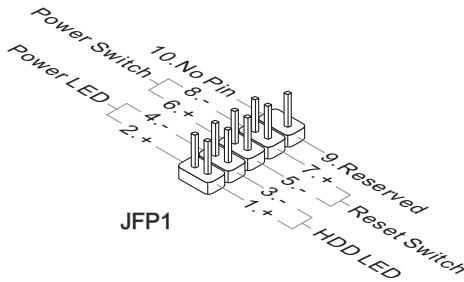

Connecteur panneau avant : JFP1, JFP2

Ce connecteur est fourni pour la connexion électrique aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

Connecteur du Module TPM : JTPM1

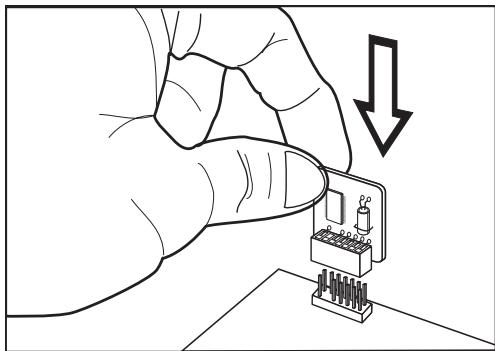

Ce connecteur est relié à TPM (Trusted Platform Module) Module (en option). Veuillez vous référer au manuel de TPM plate-forme (en option) de sécurité pour plus de détails et d'utilisations.

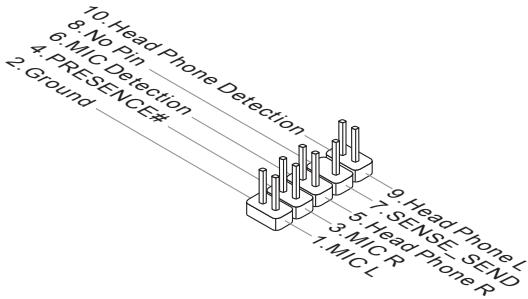

Connecteur audio panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

Connecteur Chassis Intrusion : JCI1

Ce connecteur est connecté à un câble châssis intrusion switch. Si le châssis est ouvert, le switch en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.

Cavalier

Cavalier d'effacement CMOS : JBAT1

Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer les données.

JBAT1

Conserver les données

Effacer les données

Important

Vous pouvez effacer le CMOS en court-circuitant les broches 2-3 lorsque le système est éteint. Remettez ensuite les broches en position 1-2. Évitez d'effacer le CMOS pendant que le système est allumé, car cela endommagerait la carte mère.

Boutons

La carte mère possède des boutons ci-dessous pour vous permettre de régler la fonction de l'ordinateur. Cette section vous explique comment changer la fonction de votre carte mère avec ces boutons.

Bouton d'alimentation

Ce bouton d'alimentation sert à allumer ou éteindre le système. Appuyez sur ce bouton pour allumer ou éteindre le système.

Bouton de redémarrage

Ce bouton sert à redémarrer le système. Appuyez sur ce bouton pour le redémarrer.

Emplacements

L'emplacement PCIE supporte les cartes d'extension à interface PCIE.

Emplacement PCIEx16

Emplacement PCIEx1

L'emplacement PCI supporte les cartes LAN, les cartes SCSI, les cartes USB et d'autres cartes ajoutées qui sont compatibles avec les spécifications PCI.

Emplacement 32-bit PCI

Important

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour effectuer les configurations nécessaires du matériel ou du logiciel de la carte d'extension, telles que les cavaliers, les interrupteurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes matérielles sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les broches PCI IRQ sont typiquement connectées aux broches du bus PCI comme suit :

	Ordre1	Ordre2	Ordre3	Ordre4
PCI Emplacement1	INT E#	INT F#	INT G#	INT H#

Indicateurs de statut LED

LED APS

Ces LED APS (Active Phase Switching) indiquent le mode actuel de phase d'alimentation du CPU. Suivez les instructions ci-dessous pour les lire.

Allumé

Éteint

CPU est en mode d'alimentation de phase 1. CPU est en mode d'alimentation de phase 2. CPU est en mode d'alimentation de phase 3. CPU est en mode d'alimentation de phase 4. CPU est en mode d'alimentation de phase 5. CPU est en mode d'alimentation de phase 6. CPU est en mode d'alimentation de phase 7. CPU est en mode d'alimentation de phase 8.

LED HDD

S'allume en rouge lorsque le disque dur fonctionne.

LED veille

S'allume en orange lorsque le système est en mode veille (S4/S5).

Réglage du BIOS

Ce chapitre donne des informations concernant le programme de réglage du BIOS et vous permet de configurer le système pour obtenir des performances optimales. Vous aurez peut-être besoin de lancer le programme de réglage lorsque :

• Un message d'erreur apparaît à l'écran pendant le démarrage du système, vous demandant de lancer BIOS SETUP (Réglages).
• Vous souhaitez changer les réglages par défaut des fonctions personnalisées.

Important

• Les objets situés sous chaque catégorie BIOS décrits dans ce chapitre sont mis à jour pour améliorer les performances du système. C'est pourquoi il est possible que la description soit légèrement différente du BIOS le plus récent, et ne doit servir que comme référence.
• Au redémarrage, la première ligne qui apparaît après le compte de la mémoire est la version BIOS. Elle est généralement sous la forme :

A7522IMS V5.2 102810 ou :

Le 1er caractère se rapporte au fabricant du BIOS : A = AMI, W = AWARD, et P = PHOENIX.

Les caractères de 2 à 5 se rapportent au numéro de modèle.

Le 6ème caractère se rapporte au jeu de puces : I = Intel, N = NVIDIA, A = AMD et V = VIA.

Les caractères de 7 à 8 se rapportent au client : MS = clients standard.

V5.2 se rapporte à la version du BIOS.

102810 se rapporte à la date à laquelle ce BIOS est publié.

Entrée dans le paramétrage

Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans les réglages.

(Appuyez sur DEL pour entrer dans SETUP)

Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans Setup (Réglages), redémarrez le système en l'éteignant puis en le rallumant en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches , , et .

Obtenir de l'aide

Après être entré dans le menu de réglage, le premier menu que vous verrez apparaître sera le menu principal.

Menu principal

Le menu principal établit la liste des fonctions de réglage que vous pouvez modifier. Vous pouvez utiliser les flèches (↑↓) pour sélectionner l'objet. La description en ligne des fonctions de réglage illuminées est affichée au bas de l'écran.

Sous-menu

Si un symbole de pointeur droit (comme indiqué sur la vue de droite) apparaît à gauche de certains champs, cela signifie qu'un sous-menu peut être lancé à partir de ce champ. Un sous-menu contient des options supplémentaires. Vous pouvez utiliser les flèches (↑↓) pour illuminer le champ, puis appuyez sur [Entrée] pour faire apparaître le sous-menu. Vous pourrez alors utiliser les touches de commande pour saisir des valeurs et vous déplacer d'un champ à un autre à l'intérieur d'un sous-menu. Si vous souhaitez revenir au menu principal, appuyez simplement sur [Échap].

Aide générale <F1>

Le programme de réglage du BIOS fournit un écran d'aide générale. Vous pouvez faire apparaître cet écran à partir de n'importe quel menu en appuyant simplement sur <F1>. L'écran d'aide donne une liste des touches appropriées à utiliser et les sélections possibles pour l'objet illuminé. Appuyez sur <Échap> pour quitter l'écran d'aide.

Menu principal

Une fois entré dans l'unité de réglage du BIOS CMOS, le menu principal apparaît à l'écran. Le menu principal vous permet de sélectionner parmi les fonctions et les choix de sortie. Utilisez les touches fléchées pour sélectionner parmi les objets et appuyez sur [Entrée] pour accepter ou entrer dans le sous-menu.

Utilisez ce menu pour les configurations du système de base, telles que l'heure et la date.

Advanced BIOS Features (Fonctions BIOS avancées)

Utilisez ce menu pour régler les objets des fonctions améliorées spéciales.

▸ Integrated Peripherals (Périphériques intégrés)

Utilisez ce menu pour définir vos réglages des périphériques intégrés.

▸ Power Management Setup (Réglages de la gestion de l'énergie)

Utilisez ce menu pour définir vos réglages de la gestion de l'énergie.

▸ H/W Monitor (Moniteur H/W)

Cette entrée indique l'état de santé de votre PC.

▸ Green Power (Alimentation verte)

Utilisez ce menu pour spécifier la phase d'alimentation.

BIOS Setting Password (Mot de passe de réglage BIOS)

Utilisez ce menu pour régler le mot de passe du BIOS.

▸ Cell Menu (Menu Cell)

Utilisez ce menu pour définir vos réglages du contrôle de la fréquence/tension et de l'overclocking.

M-Flash : Utilisez ce menu pour mettre à jour/flasher le BIOS depuis un lecteur de stockage (format FAT/FAT32 uniquement). Overclocking Profile : Utilisez ce menu pour conserver/charger vos réglages à/depuis CMOS pour le BIOS.

Load Fail-Safe Defaults (Défauts de sécurité de chargement intégrée)

Utilisez ce menu pour charger les valeurs par défaut réglées par le vendeur de BIOS afin de garantir la stabilité des performances du système.

Load Optimized Defaults (Chargement des réglages par défaut optimisés) : Utilisez ce menu pour charger les valeurs par défaut réglées par le fabricant de la carte mère spécifique pour obtenir des performances optimales de la carte mère. - Save & Exit Setup (Sauvegarder et quitter les réglages) : Sauvegardez les changements apportés au CMOS puis quittez les réglages. ▸ Exit Without Saving (Quitter sans sauvegarder)

Abandonnez tous les changements et quittez les réglages.

Quand vous entrez dans l'unité de réglages BIOS, suivez les procédures suivantes pour l'utilisation générale.

1. Load Optimized Defaults (Chargement des réglages par défaut optimisés) : Utilisez les touches de contrôle (↑ ↓) afin de surligner le domaine Load Optimized Defaults et appuyez sur Entrée, le message suivant apparaît :

Choisir [Ok] et appuyer sur Entrée chargera les valeurs par défaut pour une performance de système optimale.

1. Setup Date/Time (Réglage de l'heure et de la date) : Choisissez Standard CMOS Features et appuyez sur Entrée afin d'entrer dans le menu Standard CMOS Features. Ajustez la date et l'heure.

1. Save & Exit Setup (Sauvegarder et quitter les réglages) : Utilisez les touches de contrôle (↑ ↓) afin de surligner le domaine de Save & Exit Setup et appuyez sur Entrée, le message suivant apparaît :

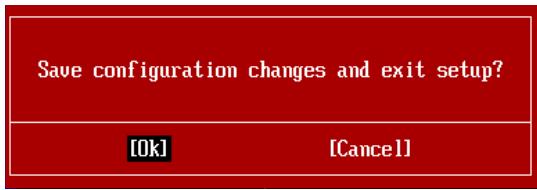

Choisir [Ok] et appuyer sur Entrée afin de sauvegarder les configurations et de quitter l'unité de réglages BIOS.

Important

Les configurations précédentes ne sont que pour l'utilisation générale. Si vous avez besoin de réglages détaillés du BIOS, veuillez vous référer au manuel de l'édition anglaise sur le site Internet de MSI.

1. Cell Menu Introduction (Introduction du Menu Cell) : Ce menu est pour des utilisations avancées destinées à overclocker la carte mère.

Important

Ne changez pas ces réglages sauf si vous connaissez bien ces puces.

Ces menus montrent les fréquences actuelles du CPU, de la mémoire et du QPI. Lecture uniquement.

▸ CPU Specifications

Appuyez sur Entrée pour entrer dans le sous-menu. Ce sous-menu montre l'information du CPU installé.

Appuyez sur Entrée pour entrer dans le sous-menu. Ce sous-menu montre les technologies que le CPU installé supporte. Lecture uniquement.

Fonctionnalité du processeur

Appuyez sur pour entrer dans le sous-menu :

Intel EIST

La technologie Enhanced Intel SpeedStep vous permet de configurer le niveau de performance du microprocesseur. Ce domaine vous apparaîtra après que vous installiez le CPU qui supporte la technologie SpeedStep.

Intel C-STATE

C-state est un statut de la gestion de l'alimentation qui réduit significativement l'alimentation du processeur quand il est inactif. Ce domaine apparaît après que vous installiez le CPU qui supporte la technologie C-state.

C State package limit setting : Ce domaine vous permet de choisir un niveau de C-state. Nous ne recommandons pas de mettre ce réglage en Auto. C1E Support

Activez cet article pour réduire la consommation d'alimentation du CPU lors de l'arrêt. Tous les processeurs ne supportent pas Enhanced Halt state (C1E).

Overspeed Protection : La fonction Overspeed Protection permet de surveiller le CPU actuel ainsi que sa consommation d'alimentation. Si elle dépasse un certain niveau, le processeur réduira automatiquement sa vitesse d'horloge. Si vous voulez overclocker votre CPU, mettez-le en [Disabled]. Hyper-Threading Function

Le processeur utilise la technologie Hyper-Threading pour augmenter le taux de transaction et réduire les temps de réponse pour l'utilisateur final. La technologie considère les deux cœurs à l'intérieur du processeur comme deux processeurs logiques qui peuvent exécuter les instructions simultanément. Dans ce cas, la performance du système est fortement améliorée. Si vous désactivez la fonction, le processeur n'utilise qu'un seul cœur pour exécuter les instructions. Veuillez désactiver cet article si votre système d'exploitation ne supporte pas la fonction HT, sinon des erreurs ou une instabilité sont possibles.

Important

Afin d'activer la fonctionnalité de la technologie Hyper-Threading pour le système de votre ordinateur, il faut tous les composants de plate-forme suivants :

• CPU : Un processeur Intel® avec la technologie HT ;
• Puce : Un chipset Intel® qui supporte la technologie HT ; BIOS : Un BIOS qui supporte la technologie HT et qu'il soit activé ;
• OS : Un système d'exploitation qui supporte la technologie HT.

Pour plus d'informations sur la technologie Hyper-Threading, allez sur le site :

Execute Bit Support : La fonctionnalité Intel Execute Disable Bit peut prévenir des attaques malveillantes de "buffer overflow" lorsqu'elle est combinée avec un système d'exploitation supportant cette fonctionnalité. Elle permet au processeur de classer les zones de la mémoire où le code d'application peut s'exécuter et où il ne le peut pas. Lorsqu'un ver malveillant tente d'insérer un code dans le buffer, le processeur désactive l'exécution du code pour prévenir les dommages ou la propagation du ver. Set Limit CPUID MaxVal to 3

Le Max CPUID Value Limit est destiné à limiter la vitesse listée du processeur pour les systèmes d'exploitation plus récents.

Cet article sert à activer/désactiver l'Intel Virtualization Technology. Pour plus d'informations, veuillez vous référer au site officiel d'Intel.

Intel VT-d

Cet article sert à activer/désactiver la technologie Intel Virtualization pour Directed I/O (VT-d). Pour plus d'informations, veuillez vous référer au site officiel d'Intel.

Intel EIST

L'Enhanced Intel SpeedStep Technology vous permet de configurer le niveau de performance du microprocesseur. Ce domaine vous apparaîtra après que vous installiez le CPU qui supporte la technologie SpeedStep.

C1E Support

Activez cet article pour réduire la consommation d'alimentation du CPU lors de l'arrêt. Tous les processeurs ne supportent pas l'Enhanced Halt state (C1E).

Intel Turbo Boost

Cet article apparaît lorsque vous installez un CPU avec l'Intel Turbo Boost Technology. Cet article sert à activer ou désactiver l'Intel Turbo Boost Technology. Elle peut augmenter la fréquence du processeur dynamiquement lorsque les applications demandent une meilleure performance et que la marge TDP existe. Elle peut aussi délivrer une extensibilité d'alimentation sans couture (augmentation dynamique, réduction par étapes). C'est la nouvelle technologie Intel dans les CPU i7.

> Turbo Boost Tech Config

Appuyez sur Entrée pour entrer dans le sous-menu :

Turbo Ratio Limit Program

Ce menu sert à activer/désactiver le limiteur de ratio turbo. La mise en [Enable] active les domaines suivants.

1/2/3/4/5/6-Core Ratio Limit

Ces articles vous permettent de choisir le ratio limite du cœur du CPU.

TDC Limit Override

La mise en [Enable] active le domaine de valeur limite TDC, et utilise ce domaine de valeur limite TDC pour régler la valeur TDC du CPU.

TDC Limit value (A)

Ce menu vous permet de choisir la valeur TDC du CPU (ampères).

TDP Limit Override

La mise en [Enable] active le domaine de valeur limite TDP, et utilise ce domaine de valeur limite TDP pour régler la valeur TDP du CPU.

TDP Limit value (W)

Ce menu vous permet de choisir la valeur TDP du CPU (watts).

Ce menu vous permet de régler l'horloge de base du CPU (en MHz). Vous pouvez overclocker le CPU en ajustant cette valeur. Veuillez noter que le comportement d'overclocking n'est pas garanti.

Il montre la fréquence ajustée du CPU. Lecture uniquement.

▸ MEMORY-Z

Appuyez sur pour entrer dans le sous-menu.

DIMM1~6 Memory SPD Information

Appuyez sur Entrée pour entrer dans le sous-menu. Le sous-menu affiche les informations de la mémoire installée.

Current DRAM Channel Timing : affiche le timing DRAM installé. Lecture uniquement. DRAM Timing Mode : contrôle si le timing DRAM est contrôlé par le SPD (Serial Presence Detect) EEPROM sur le module DRAM. La mise en [Auto] active les timings DRAM et le sous-menu "Advance DRAM Configuration" suivant, déterminés par le BIOS en fonction de la configuration sur le SPD. La mise en [Manual] vous permet de configurer manuellement les timings DRAM et le sous-menu "Advance DRAM Configuration" suivant. Advance DRAM Configuration

Appuyez sur Entrée pour entrer dans le sous-menu.

CH1/CH2/CH3 1T/2T Memory Timing : cet article contrôle le taux d'ordre. La sélection en [1N] fait fonctionner en taux de 1N (N = cycles d'horloge) au contrôleur des signaux du SDRAM. La sélection en [2N] fait fonctionner en taux de 2N au contrôleur des signaux du SDRAM. CH1/CH2/CH3 CAS Latency (CL)

Il contrôle la latence CAS, qui détermine le retard du timing (en cycles d'horloge) avant que le SDRAM commence un ordre de lecture après l'avoir reçu. CH1/CH2/CH3 tRCD

Quand le DRAM est rafraîchi, les rangs et les colonnes sont tous adressés séparément. Cet article vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Moins de cycles d'horloge, plus la performance du DRAM est rapide.

CH1/CH2/CH3 tRP

Ce menu contrôle le nombre de cycles pour que le Row Address Strobe (RAS) soit permis de précharger. S'il n'y a pas assez de temps pour que le RAS accumule sa charge avant le rafraîchissement du DRAM, le rafraîchissement peut être incomplet et le DRAM peut échouer à retarder les données. Cet article s'applique seulement quand le DRAM synchrone est installé dans le système. CH1/CH2/CH3 tRAS

L'article détermine le temps que le RAS prend pour lire ou écrire une cellule de mémoire. CH1/CH2/CH3 tRFC

Ce réglage détermine le temps que RFC prend pour lire ou écrire une cellule de mémoire. CH1/CH2/CH3 tWR

L'intervalle de temps minimum entre la fin de l'apparition d'écriture de données et le début de l'ordre de précharge. Permet à l'amplificateur de sens de conserver les données aux cellules.

CH1/CH2/CH3 tWTR

L'intervalle de temps minimum entre la fin de l'apparition d'écriture de données et le

début de l'ordre de précharge. Permet à I/O gating de sur-fonctionner l'amplificateur de sens avant qu'un ordre de lecture commence.

CH1/CH2/CH3 tRRD : spécifie le retard actif-à-actif de banques différentes. CH1/CH2/CH3 tRTP

L'intervalle de temps entre un ordre de lecture et un ordre de précharge. CH1/CH2/CH3 tFAW

Ce menu sert à régler le timing tFAW. - Current CH1/CH2/CH3 tdrRdTRd/ tddRdTRd/ tsrRdTWr/ tdrRdTWr/ tddRdTWr/ tsrWrTRd/ tddWrTWr/ tsrRDTRd/ tsrWrTWr

Ces menus montrent les timings DRAM avancés. ▸ Channel 1/Channel 2 Advanced Memory Setting

La mise en [Auto] active le timing de mémoire avancé automatiquement déterminé par le BIOS. La mise en [Manual] vous permet de régler les timings de mémoire avancés suivants.

▸ Memory Ratio : ce menu vous permet de régler le multiplicateur de la mémoire. Adjusted DRAM Frequency (MHz)

Il montre la fréquence ajustée du DRAM. Lecture uniquement. Uncore Ratio

Ce menu vous permet d'ajuster le multiplicateur non-cœur. Adjusted Uncore Frequency (MHz)

Il montre la fréquence ajustée du non-cœur. Lecture uniquement.

QPI Configuration

Appuyez pour entrer dans le sous-menu.

QPI Links Speed : cet article vous permet de choisir le type de vitesse du lien QPI. QPI Frequency

Ce menu vous permet de choisir la fréquence QPI.

▸ ClockGen Tuner

Appuyez pour entrer dans le sous-menu.

▸ CPU Amplitude Control/PCI Express Amplitude Control : Ce menu sert à choisir l'amplitude d'horloge du CPU/PCI Express. ▸ CPU CLK Skew/MCH CLK Skew

Ces menus servent à choisir l'obliquité d'horloge des puces CPU/MCH. Ils peuvent aider le CPU à atteindre une performance d'overclocking plus élevée.

Adjust PCI Frequency (MHz) : Ce domaine vous permet de définir la fréquence PCI (en MHz). Adjust PCI-E Frequency (MHz) : Ce domaine vous permet de choisir la fréquence PCIE (en MHz).

Auto Disable PCI/PCI-E Frequency

Lorsque mis sur [Enabled], le système éteindra les horloges des fentes vides de PCI pour réduire au minimum les interférences électromagnétiques (EMI).

• CPU Voltage (V)/ CPU PLL Voltage (V)/ QPI Voltage (V)/ DRAM Voltage (V)/ DDR_VREF_CA_A (V)/ DDR_VREF_CA_B (V)/ DDR_VREF_CA_C (V)/ DDR_VREF_DQ_A (V)/ DDR_VREF_DQ_B (V)/ DDR_VREF_DQ_C (V)/ IOH Voltage (V)/ ICH Voltage (V)

Ces menus servent à ajuster la tension du CPU, de la mémoire et de la puce.

▸ Spread Spectrum

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrêmes (spikes) créent des interférences électromagnétiques (EMI). La fonction Spread Spectrum réduit ces interférences en réglant les impulsions pour que les pics des impulsions soient réduits en courbes plus plates.

Important

• Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter la réglementation EMI locale.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

Important

Résolution d'échec d'overclocking

Cette carte mère supporte fortement l'overclocking. Néanmoins, veuillez vous assurer que vos périphériques et composants peuvent supporter des réglages spéciaux. Aucune opération qui dépasse les spécifications du produit n'est recommandée. Les risques ou dommages provenant d'une mauvaise opération ne sont pas couverts par la garantie du produit.

Deux façons pour sauver votre système d'un overclocking échoué...

- Réinitialisation

Appuyez sur le bouton d'initialisation trois fois. Veuillez noter que pour éviter l'influence du courant électrique sur d'autres périphériques ou composants, nous recommandons un intervalle de plus de 10 secondes entre les actions de réinitialisation.

À la quatrième réinitialisation, le BIOS déterminera que l'overclocking précédent a échoué et il conservera les réglages par défaut automatiquement. Veuillez appuyer sur une touche quelconque pour initialiser le système normalement lorsque le message suivant apparaît à l'écran.

Veuillez vous référer à la section "Comment effacer les données CMOS" pour plus d'informations.

Information De Logiciel

Insérez le DVD pilote/service, inclus dans le paquet de la carte mère, dans le lecteur DVD-ROM. L'installation va automatiquement se déclencher. Cliquez sur le pilote ou sur l'utilitaire et suivez les instructions à l'écran pour accomplir l'installation. Le DVD pilote/service contient :

• Menu de pilote : Il montre les pilotes disponibles. Installez le pilote si vous le souhaitez pour activer le dispositif.
• Menu de service : Il montre les applications logicielles supportées par la carte mère.

Important

Veuillez consulter le site Web de MSI pour obtenir les derniers pilotes et BIOS pour une meilleure performance du système.

Processeur

Processeur Intel® i7 en socket LGA1366 (pour obtenir les dernières informations sur le CPU, visitez http://www.msi.com/index.php?func=cpuform2)

QPI

Vitesse 6,4 GT/s

Chipset

Chipset nord : Intel X58, Chipset sud : Intel ICH10R

Mémoire

6 slots DDR3 DIMM supportent les vitesses DDR3 2133*(OC)/ 1800*(OC) /1600*(OC)/ 1333/ 1066/800 DRAM (24 Go max) - Support des modes 2 canaux et 3 canaux * (pour plus d'informations sur les composants compatibles, visitez http://www.msi.com/index.php?func=testreport)

LAN

IEEE 1394

• Support LAN 10/100/1000 Fast Ethernet sur le chipset Realtek® RTL8111E, 2 ports IEEE 1394 sur le chipset VIA V6308 (1 sur le panneau arrière, 1 sur le panneau avant)

Audio

Codec audio Realtek ALC892 (True Blu-ray Audio) Audio 8 canaux avec reconfiguration flexible des connecteurs, compatible avec la spécification Azalia 1.0

SATA

7 ports SATA 3 Gb/s (SATA1~6) sur le chipset Intel® ICH10R et (SATA9) sur le chipset JMicron® JMB362, 2 ports SATA 6 Gb/s (SATA7~8) sur le chipset Marvell® SE9128, 1 port SATA (arrière) sur le chipset JMicron JMB362

USB 3.0

2 ports USB 3.0 sur le chipset NEC® uPD720200F1

RAID

SATA1~6 supportent la technologie Intel® Matrix Storage (AHCI/RAID 0/1/5/10) sur le chipset Intel® ICH10R. SATA7~8 supportent RAID 0/1 sur le chipset Marvell SE9128

Connecteurs

Panneau arrière

- 1 port PS/2 pour clavier - 1 port PS/2 pour souris - 1 bouton de réinitialisation CMOS - 1 connecteur optique S/PDIF-Out - 1 connecteur coaxial S/PDIF-Out - 1 port 1394 - 8 ports USB 2.0 - 1 port eSATA - 1 port LAN - 6 connecteurs audio avec fonction jack detection

Connecteurs internes sur la carte

• 2 connecteurs USB 2.0
• 1 connecteur USB 3.0 - 1 connecteur 1394
• 1 connecteur pour détecteur d'ouverture du boîtier - 1 connecteur pour module infrarouge
• 1 connecteur pour port série - 1 connecteur CD-In
• 1 connecteur S/PDIF-Out
• 1 connecteur pour audio en façade - 1 bouton de réinitialisation - 1 bouton d'alimentation

2 slots PCIe 2.0 x16 (PCI_E2, PCI_E5) 1 slot PCIe 1.0 x16 (PCI_E6), fonctionnant à une vitesse allant jusqu'à PCIe x4.
