使用説明書 GP-E1 CANON

GPSレシーバー GP-E1はEOS-1D X用のアクセサリーで、撮影した場所の情報を画像に付加できます。撮影した場所は、付属ソフトウェアのMap Utilityで確認できます。また、カメラの時刻合わせもできます。

GP-E1でできること

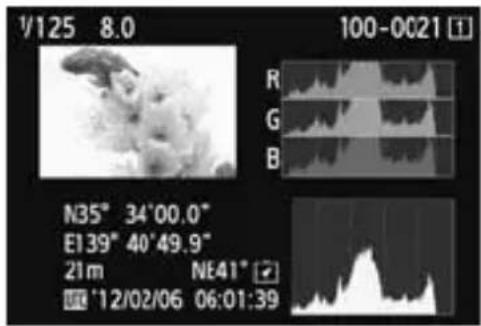

位置情報と撮影方位を画像に付加

V125 8.0 100-0021 R G B N35° 34'00.0" E139° 40'49.9" 21m NE41" 12/02/06 06:01:39

GP-E1 をカメラに取り付けて撮影すると、位置情報 ^1 （緯度、経度、標高、協定世界時 ^2 ）を画像に付加します。

この情報を利用して、パソコンの地図上に撮影場所や撮影方向が表示できます。

● また、GP-E1 に内蔵されている電子コンパス（磁北基準）で、撮影方向を画像に付加することもできます。

*1：移動条件やGP-E1の設定によって、画像に付加される位置情報が正確でない場合があります。
*2：協定世界時（UTC：Coordinated Universal Time）は、グリニッジ標準時とほぼ同じ時刻です。

時刻の設定

● GPSから得られる時刻をカメラに設定できます。誤差は、約±0.02秒です。

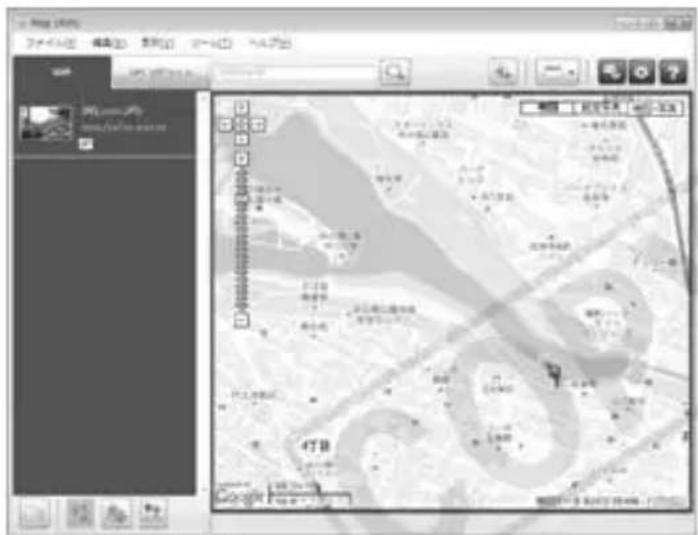

パソコン上の地図に画像や情報を表示

付属CD-ROMに収録されているMap Utilityを使用して、パソコンの地図上に撮影場所や撮影方向が表示できます。

：撮影に不都合が生じる恐れのある注意事項を記載しています。

: 補足説明や補足事項を記載しています。

(p.**): 参照ページを示しています。

本文中の操作ボタンや設定位置の説明には、ボタンやマークなど、カメラとGP-E1に使われている絵文字を使用しています。

操作説明の前提について

- この使用説明書では、カメラとGP-E1が接続され、カメラの電源スイッチが入っていることを前提に操作方法を説明しています。

Windowsは、米国Microsoft Corporationの米国および他の国における商標または登録商標です。
Macintoshは、米国および他の国で登録された米国アップル社の商標です。
- Google™、Google マップ™ および Google Earth™ は Google Inc. の商標です。
- Map Utilityは、Google マップ™ 地図サービスを使用して地図上に画像や軌跡を表示しています。
その他、本書中の社名や商品名は、各社の登録商標または商標です。

安全上のご注意

下記の注意事項は、あなたや他の人々への危害や損害を未然に防止するためのものです。内容をよく理解してから製品を正しく安全にお使いください。

警告

下記の注意を守らないと、死亡または重傷を負う可能性が想定されます。

発火、発熱、液漏れ、破裂の原因となりますので次のことはしないでください。 本体の接点部に金属を差し込むこと。
付属品は、お子様の手の届かない所に置いてください。万一飲み込んだ際は、直ちに医師に相談してください。
熱くなる、煙が出る、焦げ臭い等の異常時は、火傷に十分注意して速やかに電池を抜いてください。そのまま使用すると火災、火傷の原因になります。
● 運転中は、本製品を操作しないでください。交通事故の恐れがあります。
● 可燃性ガスの雰囲気中で使用しないでください。爆発、火災の原因となります。
落下等により機器内部が露出した際は、露出部に手を触れないでください。感電の危険があります。
● 分解、改造しないでください。内部には高電圧部があり感電の危険があります。
- 湿気やほこりの多い場所に保管しないでください。火災、感電の原因となります。
飛行機内・病院で使用の際は、航空会社・病院の指示に従ってください。本機器が出す電磁波が計器や医療機器などに影響を与える恐れがあります。

注意

下記の注意を守らないと、けがを負う可能性及び物的損害の発生が想定されます。

高温状態の車中や熱いものの近くに放置しないでください。製品自体が高温になり、触ると火傷の原因になることがあります。
● 製品を布でおおったり、包んだりして使用しないでください。熱がこもりケースが変化し、火災の原因となることがあります。
● シンナーやベンジンなどの有機溶剤を製品の洗浄に使用しないでください。火災や健康障害の原因となることがあります。
水に落としたり、内部に水または金属などの異物が入った際は、速やかに電池を抜いてください。火災、感電の原因となることがあります。

故障・不具合・破損の際は、お求めになった販売店、または弊社修理サービスご相談窓口にご連絡ください。

取り扱い上のご注意

本製品は、カメラ使用説明書の「取り扱い上のご注意：カメラについて」に準じた取り扱いをしてください。

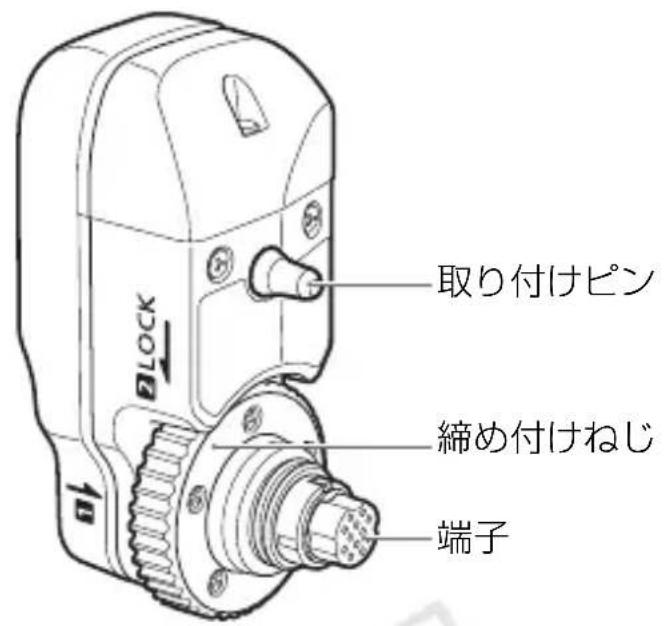

各部の名称

取り付けピン 締め付けねじ 端子

収納ケース

GP-E1をカメラに取り付ける前に、カメラの電源スイッチを〈OFF〉にしておきます。GP-E1の電源は、カメラから供給されます。

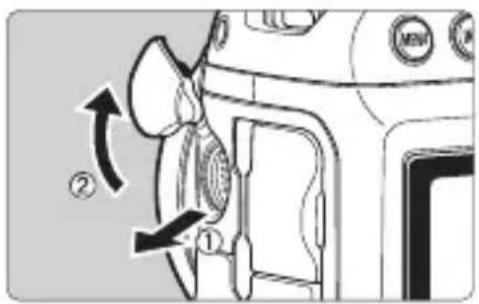

- 拡張システム端子のカバーを開けて、前側に回します。

CANSI ① ② ③

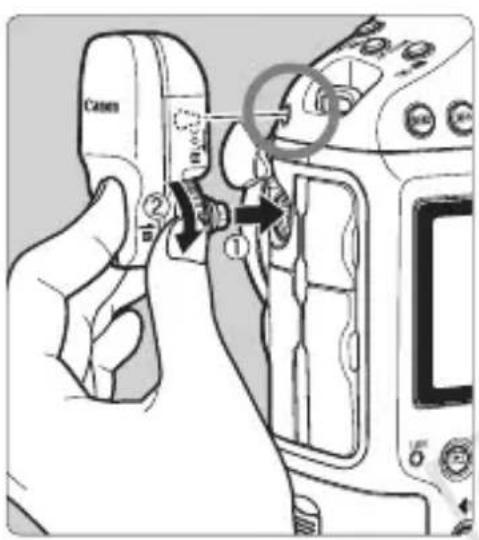

2 GP-E1を取り付ける

GP-E1 の端子と取り付けピンを、カメラに合わせます。
端子をカメラに強く押し込みます。
左手の人差し指で端子を押しこみながら、締め付けねじが回らなくなるまで、しっかりと取り付けます。

取り外すときは

カメラの電源スイッチを OFF> にします。
● 締め付けねじが空回りするまで、取り外し方向に回します。
端子をカメラから引き抜きます。

GP-E1の取り付け／取り外しは、必ずカメラの電源を切ってから行ってください。

GPSの信号を受信する

GPS信号の受信は、空が見通せる屋外にGP-E1を取り付けたカメラを持っていき、GP-E1の上面に手や物などをのせないようにして空へ向けてください。

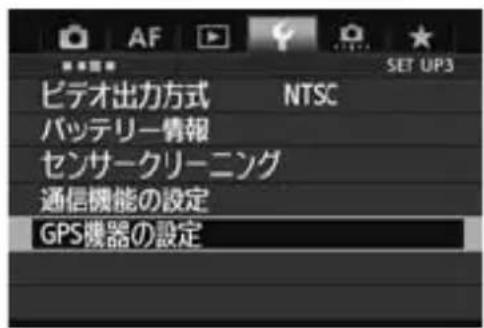

AF SET UP3 ビデオ出力方式 NTSC バッテリー情報 センサークリーニング 通信機能の設定 GPS機器の設定

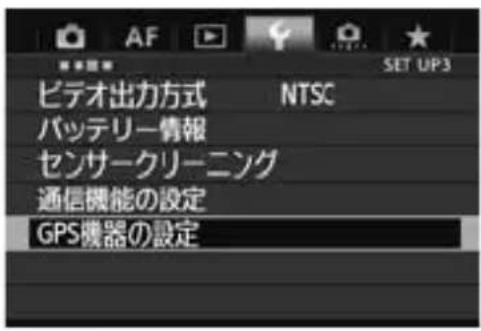

1 [GPS機器の設定] を選ぶ

GPS機器の設定 GPS機器 使わない →使う

2 [GPS機器] の [使う] を選ぶ

[電子コンパスのキャリブレーション] 画面が表示されたときは、16ページの手順6、7の操作を行ってください。

3 メニューを終了する

〈MENU〉ボタンを押します。

GPSの受信状態について

1 2 GPS L 100 0000

カメラの背面表示パネルの〈GPS〉マークで、GPS信号の受信状態が確認できます。

より詳しい受信状態は、次ページの「GPS情報を表示する」で確認できます。

〈GPS〉マーク点滅：衛星未捕捉

〈GPS〉マーク点灯：衛星捕捉状態

撮影すると位置情報が画像に付加されます。

• 衛星の捕捉ができる条件では、カメラの電源スイッチを入れてから約30秒～60秒で衛星捕捉状態になります。
• 衛星捕捉後は、カメラの電源スイッチを入れてから短時間で衛星捕捉状態になります（衛星が捕捉できる条件で、かつ、カメラの電源スイッチを切ってから約30分以内に電源スイッチを入れる条件において）。

GPS信号を受信しにくい条件

次のような環境ではGPS衛星からの信号が正しく受信できないため、位置情報が記録されなかったり、実際とは誤差のある位置情報を記録することがあります。

● 屋内、地下、トンネルや森の中、ビルなどの近くや谷間
● 高圧電線や1.5GHz帯の携帯電話などの近く
● 周囲の環境が異なる場所へ移動したとき
GPS衛星は時間の経過とともに移動するため、上記以外の環境でも位置情報が記録されなかったり、実際とは誤差のある位置情報を記録することがあります。また、同じ場所でカメラを使っていても移動した位置情報を記録することがあります。

画像に付加される情報について

カメラとGP-E1を接続し、カメラの電源スイッチを入れた直後（またはオートパワーオフから復帰した直後）の撮影で、位置情報が記録されないことがあります。また、方位が正常に記録されないことがあります。このようなときは、少し待ってから撮影してください。

GPS情報を表示する

ビデオ出力方式 NTSC バッテリー情報 センサークリーニング 通信機能の設定 GPS機器の設定

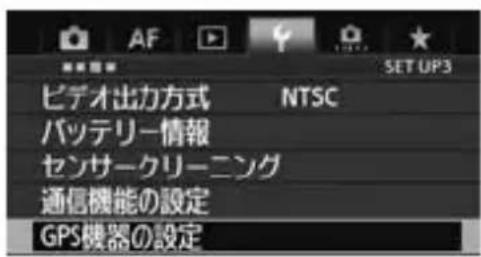

1

[GPS機器の設定] を選ぶ

GPS機器の設定 GPS機器 使わない 使う

2

[GPS機器] の [使う] を選ぶ

[電子コンパスのキャリブレーション] 画面が表示されたときは、16ページの手順6、7の操作を行ってください。

GPS機器の設定 GPS機器 使う GPS機器の設定

3 [GPS機器の設定] を選ぶ

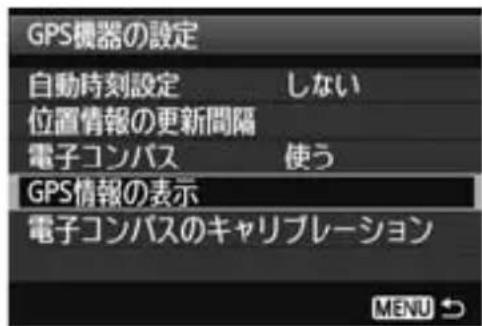

GPS機器の設定 自動時刻設定 しない 位置情報の更新間隔 電子コンパス 使う GPS情報の表示 電子コンパスのキャリブレーション MENU

4 [GPS情報の表示] を選ぶ

→詳細なGPS情報が表示されます。

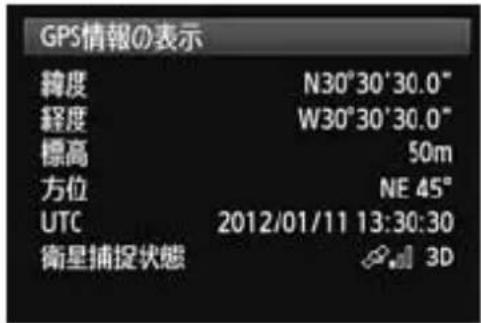

GPS情報の表示 緯度 N30°30'30.0" 経度 W30°30'30.0" 標高 50m 方位 NE 45° UTC 2012/01/11 13:30:30 衛星捕捉状態 3D

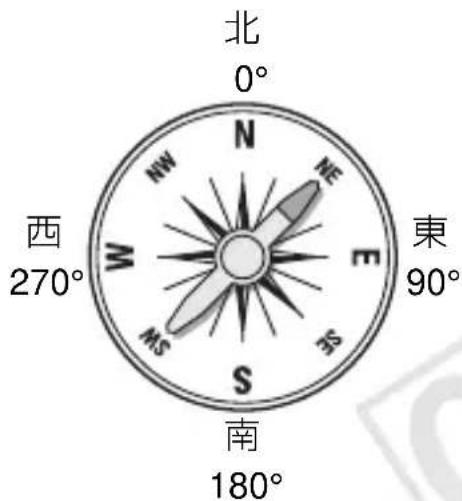

● 画面例の「方位 NE45°」は、北東45°の方向を示しています。

UTC（協定世界時）は、グリニッジ標準時とほぼ同じ時刻です。

衛星捕捉状態の〈※.II〉は電波状態を示しています。〈3D〉が表示されているときは標高も記録されます。

〈2D〉が表示されているときは標高は記録されません。

5 撮影する

→衛星を捕捉した状態で撮影すると、位置情報が画像に付加されます。

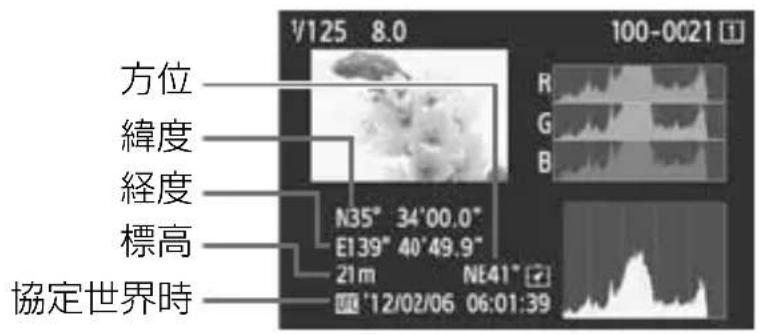

画像に付加される位置情報について

方位 緯度 経度 標高 協定世界時 N35° 34'00.0" E139° 40'49.9" 21m NE41° 12/02/06 06:01:39 100-0021

動画撮影のときは、撮影開始時の情報が記録されます。なお、衛星捕捉状態は記録されません。

位置情報の更新間隔を設定する

カメラ側で位置情報の更新間隔（時間）が設定できます。更新間隔が短いほど撮影時の位置情報が正確に記録されます。ただし、撮影可能枚数が少なくなります。

ビデオ出力方式 NTSC バッテリー情報 センサークリーニング 通信機能の設定 GPS機器の設定

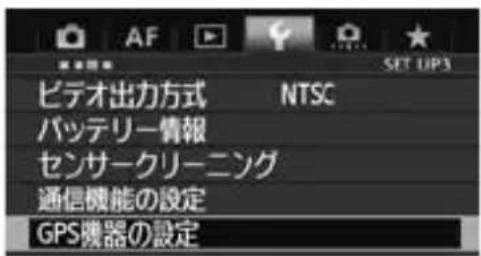

1 [GPS機器の設定] を選ぶ

GPS機器の設定 GPS機器 使わない →使う

2 [GPS機器] の [使う] を選ぶ

GPS機器の設定 GPS機器 使う GPS機器の設定

3 [GPS機器の設定] を選ぶ

GPS機器の設定 自動時刻設定 しない 位置情報の更新間隔

4 [位置情報の更新間隔] を選ぶ

測位更新する時間の間隔 1秒毎 30秒毎 5秒毎 1分毎 10秒毎 2分毎 15秒毎 5分毎

5 時間を選ぶ

位置情報の更新間隔と撮影可能枚数の目安 （ファインダー撮影時）

位置情報の更新間隔 常温(+23°C) 低温(0°C)
1秒毎 約790枚 約620枚
15秒毎 約970枚 約740枚
5分毎 約990枚 約760枚

*GPS信号の受信状況が悪い場所で使用すると、撮影可能枚数が少なくなります。
*GPSの特性上、更新間隔に誤差が生じます。

電子コンパスを使う

撮影時にカメラが向いている方位を画像に付加できます。

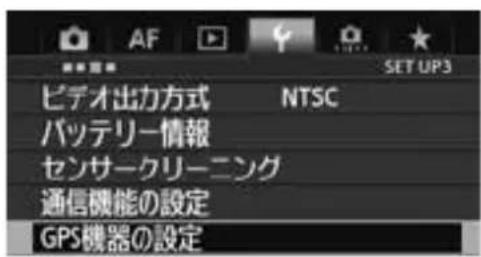

ビデオ出力方式 NTSC バッテリー情報 センサークリーニング 通信機能の設定 GPS機器の設定

1 [GPS機器の設定] を選ぶ

GPS機器の設定 GPS機器 使わない →使う

2 [GPS機器] の [使う] を選ぶ

GPS機器の設定 GPS機器 使う GPS機器の設定

3 [GPS機器の設定] を選ぶ

GPS機器の設定 電子コンパス 使わない 使う

4 [電子コンパス] の [使う] を選ぶ

[電子コンパスのキャリブレーション] 画面が表示されたときは、16ページの手順6、7の操作を行ってください。

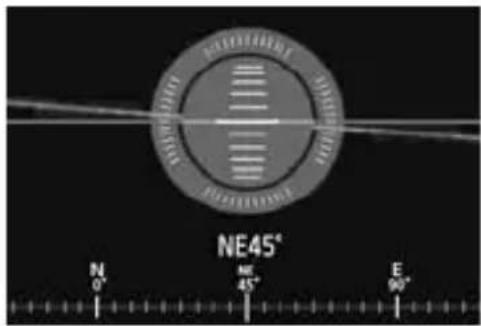

撮影時のコンパス表示

撮影時にカメラが向いている方位を表示させることができます。

NE45° N 0° NE 45° E 90°

カメラの〈INFO.〉ボタンを押したとき。
水準器も一緒に表示されます。

P AF Live AWB 55 ExpSIM 1:514, 0000 AUTO

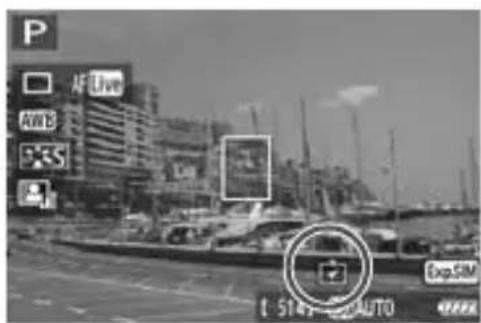

● ライブビュー撮影や動画撮影時。

電子コンパスのキャリブレーション

電子コンパスのキャリプレーション キャンセル

メニュー操作中に左記の画面が表示されたときは、次ページの手順でキャリブレーションを行ってください。また、撮影時に表示される方位がおかしいと感じたら下記の手順でキャリブレーションを行ってください。

電子コンパスのキャリブレーションは、撮影する場所でも行ってください。

AF SET UP3 ビデオ出力方式 NTSC バッテリー情報 センサークリーニング 通信機能の設定 GPS機器の設定

1 [GPS機器の設定] を選ぶ

GPS機器の設定 GPS機器 使わない →使う

2 [GPS機器] の [使う] を選ぶ

GPS機器の設定 GPS機器 使う GPS機器の設定

3 [GPS機器の設定] を選ぶ

GPS機器の設定 電子コンパス 使わない ▶使う

4 [電子コンパス] の [使う] を選ぶ

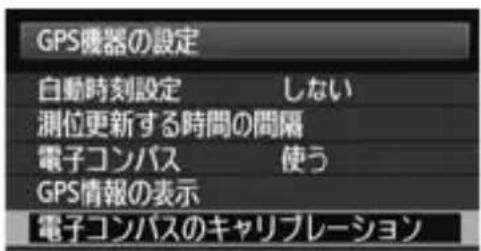

GPS機器の設定 自動時刻設定 しない 測位更新する時間の間隔 電子コンパス 使う GPS情報の表示 電子コンパスのキャリプレーション

5 [電子コンパスのキャリブレーション] を選ぶ

〈SET〉ボタンを押すとキャリブレーション状態になります。
次ページのようにカメラを動かします。


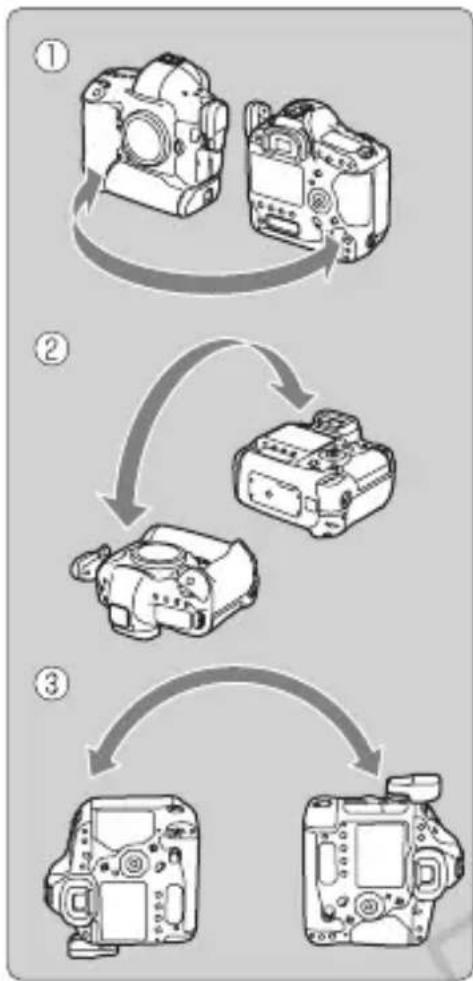

6 カメラを動かす

①左右180°以上カメラを振ります。
②上下180°以上カメラを振ります。
③180°以上カメラを回転させます。

● カメラを落とさないよう注意してください。

①②③はどの順番で行ってもかまいません。キャリブレーションが完了するまで、何回か繰り返してください。
- キャリブレーションできないときは、体の向きを左右どちらかに変えて繰り返してください。

電子コンパスのキャリプレーション 電子コンパスのキャリプレーションが 完了しました OK

7 キャリブレーションを完了する

• キャリブレーションが完了すると、完了画面が表示されます。
  手順6の①②③操作の途中で完了することもありますが、キャリブレーションは正常に行われています。

安全のため、レンズなどを取り外した状態でキャリブレーションすることをおすすめします。
電子コンパスは地磁気を利用しているため、次のような環境下ではキャリブレーションを完了できない場合があります。また、キャリブレーションを行っても正確な方位を検出できないことがあります。

高緯度の地域、周囲に磁場がある場所、鉄筋構造のビル内、地下など。

GPS の時刻をカメラに設定する

GPSから得られる時刻情報をカメラに設定できます。誤差は、約±0.02秒です。

ビデオ出力方式 NTSC バッテリー情報 センサークリーニング 通信機能の設定 GPS機器の設定

1 [GPS機器の設定] を選ぶ

GPS機器の設定 GPS機器 使わない ▶使う

2 [GPS機器] の [使う] を選ぶ

GPS機器の設定 GPS機器 使う GPS機器の設定

3 [GPS機器の設定] を選ぶ

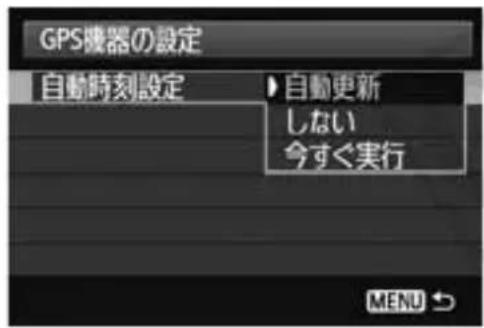

GPS機器の設定 自動時刻設定 自動更新 しない 今すぐ実行 MENU

4 [自動時刻設定] を選ぶ

項目を選び〈SET〉を押します。
[自動更新] は、カメラの電源スイッチを入れて、GPS信号を受信したときに更新されます。

● GPS衛星を5基以上捕捉できないときは、時刻設定できません。また、今すぐ実行】が灰色に表示されて選択できません。
[今すぐ実行] が選択できても、GPS 衛星の捕捉タイミングによっては、自動時刻合わせができないことがあります。
[自動時刻設定] が [自動更新] に設定されているときは、メニューの [日付/時刻/エリア] 設定で日付時刻の手動設定はできません。
WFT シリーズなどで ガメラ間時刻同期 を行い、時刻を変えたくないときは [自動時刻設定：しない] に設定してください。

GPS に関するご注意

GP-E1を使うときは、次のことに注意してください。

国や地域によっては、GPSの使用などが規制されていることがありますので、お使いになる国や地域の法令等の規制にしたがってご使用ください。国外でGPSを使用するときは特に注意してください。
- 電子機器の使用が制限されている場所での使用には十分注意してください。
GPS機能を使って撮影した静止画や動画に記録されるカメラの位置情報は、個人を特定する情報が含まれていることがあります。そのためGPS機能を使ってカメラの位置情報が記録されている静止画、動画を他人に渡したり、インターネットなどの複数の人が閲覧できる環境へ掲載するときは、十分注意してください。
● GPS衛星からの信号を受信するのに時間がかかることがあります。
本製品を磁石やモーターなどの強力な磁気を発生させる装置の近くに、絶対に置かないでください。

付属のソフトウェアについて

ここでは、付属のGPS Receiver Solution Disk（CD-ROM）に収録されている、各ソフトウェアの概要と、パソコンへのインストール方法を説明します。

C:\CD\CD @1000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 C:\CD\CD 123456789 123456789 123456789 123456789 123456789 123456789 123456789 123456789 123456789 123456789 123456788 123456788 123456788 123456788 123456788 123456788 123456788 123456788 123456788 123456788 123456789 123456789 123456789 123456789 123456789 123456789 123456789 123456789 123456789 123456781 123456789 123456789 123456789 123456789 123456789 123456789 123456789 123456789 123456789 12345678

ジービーエス レシーバー ソリューション ディスク GPS Receiver Solution Disk

GP-E1用のソフトウェアと、使用説明書が収録されています。

マップ ユーティリティー Map Utility

GP-E1で記録した位置情報を使用して、パソコンの地図に、画像の撮影場所や撮影方向を表示できます。

イメージブラウザー イーエックス ImageBrowser EX

Map Utilityを最新版に更新することができます。

その他の機能については、ImageBrowser EXの使用説明書PDFをご確認ください。

Map Utilityを利用するためには、ImageBrowser EXをインストールする必要があります。

ソフトウェアのインストール

旧バージョンのソフトウェアがインストールされている場合でも、下記の手順に従ってインストールしてください（必要に応じて、上書きインストールされます）。

1パソコンにGPS Receiver Solution Disk（CD-ROM）を入れる
2CD-ROMのアイコンをダブルクリックする

Windowsでは、(タイ)コンピューター] 内に表示されるアイコン
Macintoshでは、デスクトップ上に表示されるアイコン

3 [Set up.exe] をダブルクリックする
4 [おまかせインストール] をクリックし、画面の指示に従って操作する

インストール途中に、“Microsoft Silverlight”のインストール画面が表示された時は、“Microsoft Silverlight”のインストールを行ってください。

5 [完了] をクリックし、CD-ROMを取り出す

インストール完了です。

使用説明書PDFファイルのコピー方法と見かた

1パソコンに GPS Receiver Solution Disk（CD-ROM）を入れる
2CD-ROMのアイコンをダブルクリックする

Windowsでは、(タイ)コンピューター] 内に表示されるアイコン
Macintoshでは、デスクトップ上に表示されるアイコン

3 [Manual] フォルダをダブルクリックして開く

4 [Japanese] フォルダをパソコンにコピーする

● 以下の名前の使用説明書PDFファイルがコピーされます。

Windows Macintosh

Map Utility MUx.xW_J_xx MUx.xM_J_xx
ImageBrowser EX IBXxx_J_xx

5コピーしたPDFファイルをダブルクリックする

• パソコンにAdobe Reader（最新版推奨）がインストールされている必要があります。
• Adobe Readerはインターネット上から無料でダウンロードできます。

主な仕様

対応カメラ EOS-1D X

画像への位置情報付加 撮影時に付加

緯度、経度、標高、方位、協定世界時、衛星補捉状態

受信周波数 1575.42MHz（L1带）

位置情報の更新間隔 1/5/10/15/30秒間隔、1/2/5分間隔

時刻合わせ GPS の時刻データをカメラに設定

電子コンパス 3軸・地磁気センサーと3軸・加速度センサーを

用いて方位を算出

電源 カメラ本体から給電する

撮影可能枚数

位置情報の更新間隔 常温(+23°C) 低温(0°C)
1秒毎 約790枚 約620枚
15秒毎 約970枚 約740枚
5分毎 約990枚 約760枚

*ファインダー撮影時

*CIPA試験基準による

大きさ 約24.7(幅)×57.0(高さ)×35.7(奥行)mm

質量 約44g

*CIPA ガイドラインによる

付属ソフトウェア ImageBrowser EX、GP-E1用Map Utility

本使用説明書に記載のデータは、すべて当社試験基準によります。
● 製品の仕様、および外観の一部を予告なく変更することがあります。

MEMO

キャノン株式会社

キャノンマーケティングジャパン株式会社

〒108-8011 東京都港区港南2-16-6

製品取り扱い方法に関するご相談窓口

お客様相談センター（全国共通番号）

050-555-90002

受付時間：平日 9:00\~20:00

土·日·祝日 10:00\~17:00

(1月1日～1月3日は休ませていただきます)

※ おかけ間違いのないようにご注意ください。

※ 上記番号をご利用いただけない方は、043-211-9556をご利用ください。

※ IP電話をご利用の場合、プロバイダーのサービスによってつながらない場合があります。

※ 受付時間は予告なく変更する場合があります。あらかじめご了承ください。

キャノンカメラサイトのご案内

キャノンデジタルカメラのホームページを開設しています。インターネットをご利用の方は、お気軽にお立ち寄りください。

canon.jp/eos

この使用説明書に記載しているカメラ、アクセサリーは、2012年2月時点のものです。それ以降に発売されたカメラ、アクセサリーとの組み合わせにつきましては、上記のお客様相談センターにお問い合わせください。
