Piattaforma girevole NAD C 555 - Manuale delle Istruzioni

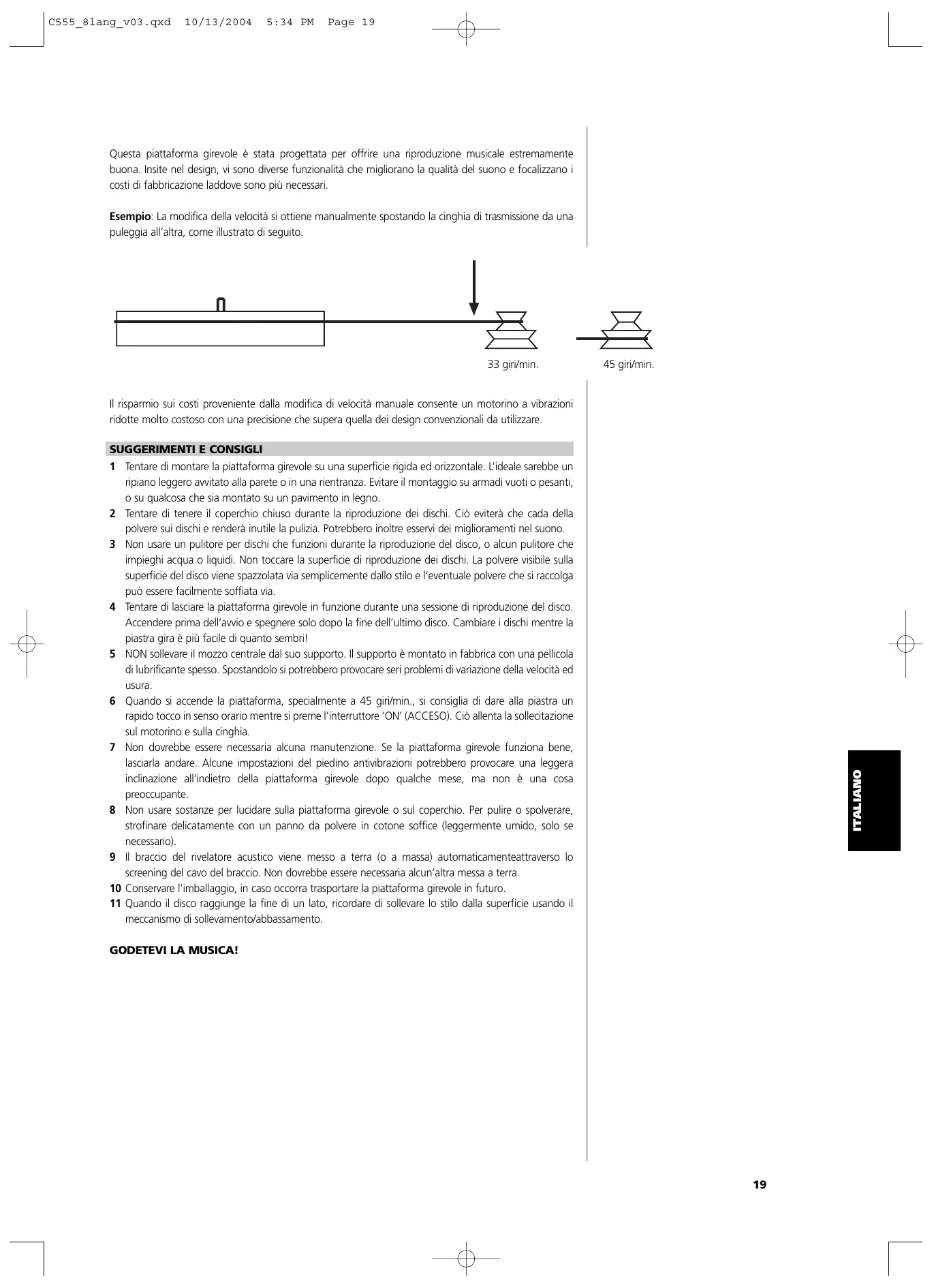

Questa piattaforma girevole è stata progettata per offrire una riproduzione musicale estremamente buona. Insite nel design, vi sono diverse funzionalità che migliorano la qualità del suono e focalizzano i costi di fabbricazione laddove sono più necessari.

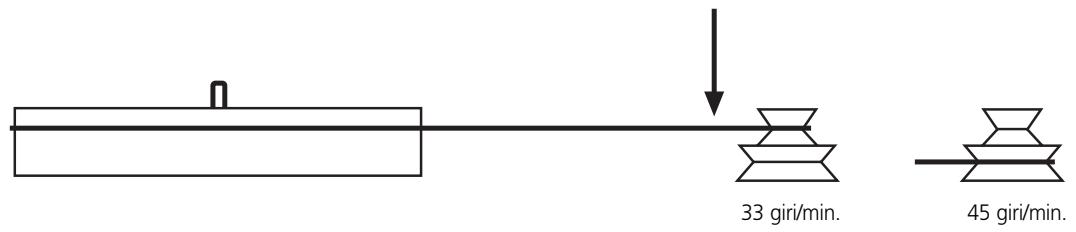

Esempio: La modifica della velocità si ottiene manualmente spostando la cinghia di trasmissione da una puleggia all'altra, come illustrato di seguito.

33 giri/min. 45 giri/min.

Il risparmio sui costi proveniente dalla modifica di velocità manuale consente un motorino a vibrazioni ridotte molto costoso con una precisione che supera quella dei design convenzionali da utilizzare.

SUGGERIMENTI E CONSIGLI

1 Tentare di montare la piattaforma girevole su una superficie rigida ed orizzontale. L'ideale sarebbe un ripiano leggero avvitato alla parete o in una rientranza. Evitare il montaggio su armadi vuoti o pesanti, o su qualcosa che sia montato su un pavimento in legno.
2 Tentare di tenere il coperchio chiuso durante la riproduzione dei dischi. Ciò eviterà che cada della polvere sui dischi e renderà inutile la pulizia. Potrebbero inoltre esservi dei miglioramenti nel suono.
3 Non usare un pulitore per dischi che funzioni durante la riproduzione del disco, o alcun pulitore che impieghi acqua o liquidi. Non toccare la superficie di riproduzione dei dischi. La polvere visibile sulla superficie del disco viene spazzolata via semplicemente dallo stilo e l'eventuale polvere che si raccolga può essere facilmente soffiata via.
4 Tentare di lasciare la piattaforma girevole in funzione durante una sessione di riproduzione del disco. Accendere prima dell'avvio e spegnere solo dopo la fine dell'ultimo disco. Cambiare i dischi mentre la piastra gira è più facile di quanto sembri!
5 NON sollevare il mozzo centrale dal suo supporto. Il supporto è montato in fabbrica con una pellicola di lubrificante spesso. Spostandolo si potrebbero provocare seri problemi di variazione della velocità ed usura.
6 Quando si accende la piattaforma, specialmente a 45 giri/min., si consiglia di dare alla piastra un rapido tocco in senso orario mentre si preme l'interruttore 'ON' (ACCESO). Ciò allenta la sollecitazione sul motorino e sulla cinghia.
7 Non dovrebbe essere necessaria alcuna manutenzione. Se la piattaforma girevole funziona bene, lasciarla andare. Alcune impostazioni del piedino antivibrazioni potrebbero provocare una leggera inclinazione all'indietro della piattaforma girevole dopo qualche mese, ma non è una cosa preoccupante.
8 Non usare sostanze per lucidare sulla piattaforma girevole o sul coperchio. Per pulire o spolverare, strofinare delicatamente con un panno da polvere in cotone soffice (leggermente umido, solo se necessario).
9 Il braccio del rivelatore acustico viene messo a terra (o a massa) automaticamenteattraverso lo screening del cavo del braccio. Non dovrebbe essere necessaria alcun'altra messa a terra.
10 Conservare l'imballaggio, in caso occorra trasportare la piattaforma girevole in futuro.
11 Quando il disco raggiunge la fine di un lato, ricordare di sollevare lo stilo dalla superficie usando il meccanismo di sollevamento/abbassamento.

GODETEVI LA MUSICA!

CABLAGGIO BRACCIO

Blu = terra sin.

Verde = terra dx.

Rosso = segnale dx.

Bianco = segnale sin.

CARTUCCIA GOLDRING ELEKTRA

La piattaforma girevole NAD C 555 viene fornita con una testina a spostamento magnetico Goldring Elektra montata in fabbrica. Durante la procedura di configurazione, notare che il peso di tracciamento ottimale è di 1,7 grammi per la testina. Il dispositivo di regolazione dell'impulso deviante deve dunque essere impostato sullo stesso valore.

Sono disponibili stili sostitutivi dal proprio rivenditore NAD.

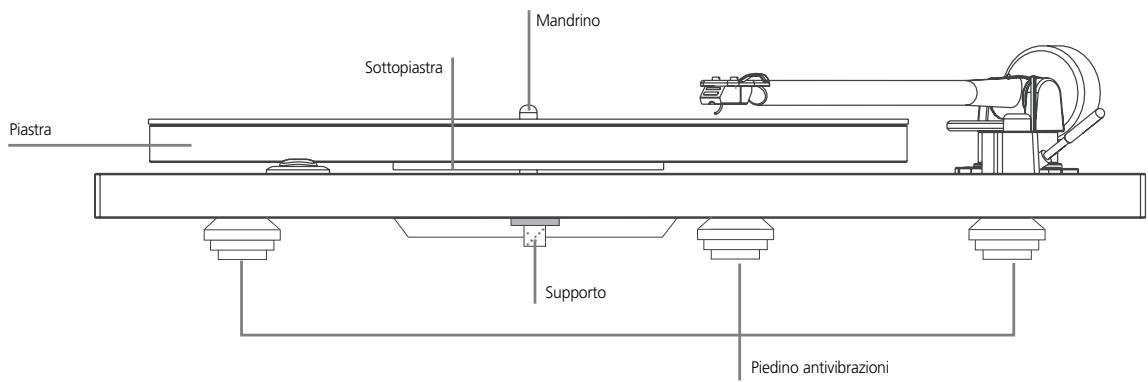

Piastra Sottopiastra Mandrino Supporto Piedino antivibrazioni

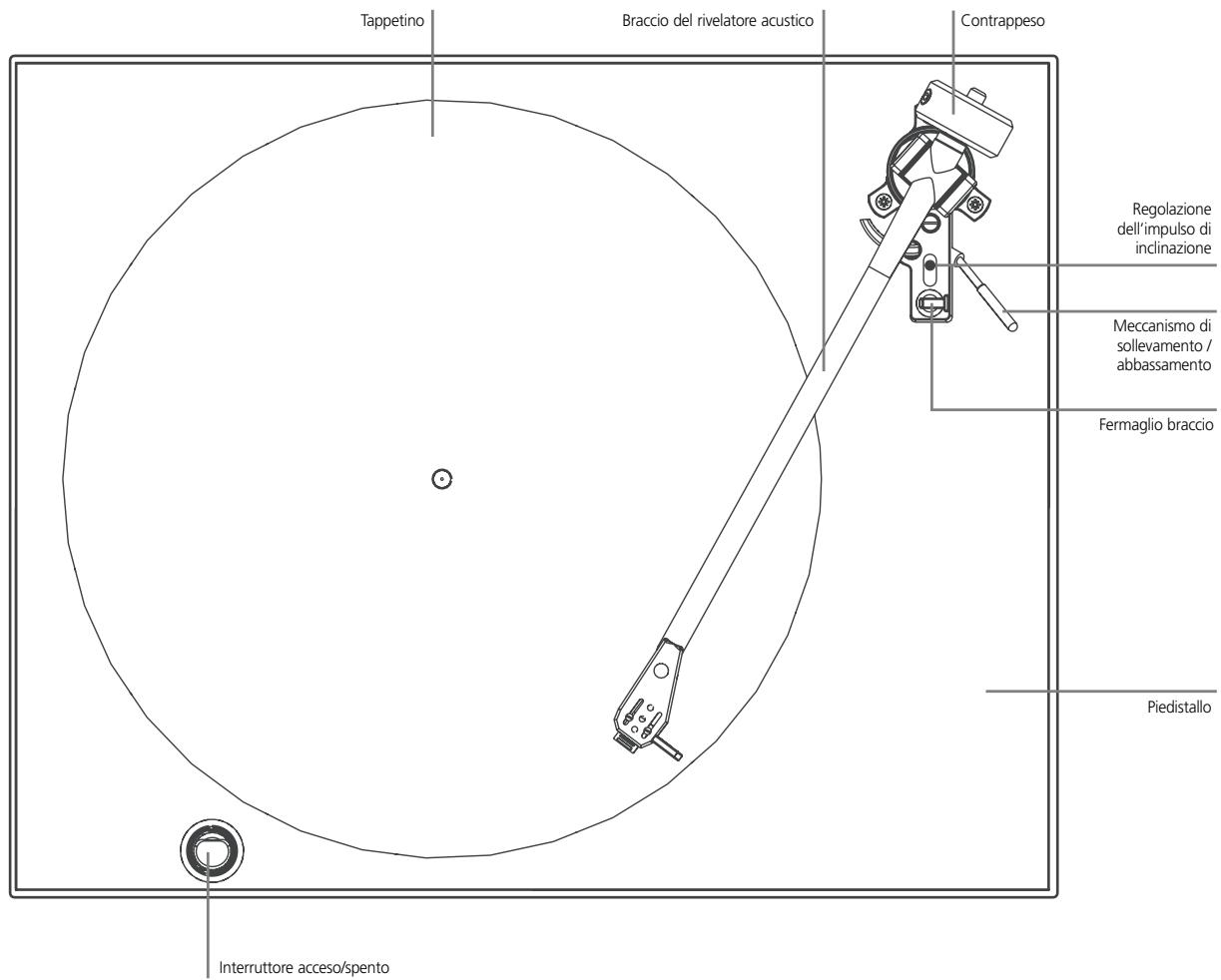

Tappetino Braccio del rivelatore acustico Contrappeso Regolazione dell'impulso di inclinazione Meccanismo di sollevamento / abbassamento Fermaglio braccio Piedistallo Interruttore acceso/spento

CONFIGURAZIONE DELLA TESTINA

Con la testina montata usando il rapportatore di allineamento fornito e lo schema del cablaggio (illustrato a sinistra), poi impostare la forza di tracciamento e l'impulso di deviazione di spinta. Prima, togliere la protezione in plastica dalla testina...Delicatamente.

Togliere il braccio dal fermagio sul suo supporto ed assicurarsi che il regolatore di impulso di inclinazione sia impostato su zero, usare il contrappeso per 'far galleggiare' lo stilo a circa 1 mm. da un disco, poi sintonizzare verso l'interno con il peso, (1 giro completo = 2g) fino ad ottenere il peso di tracciamento della testina. Infine, impostare il regolatore di impulso di inclinazione sullo stesso valore.

SPECIFICHE TESTINA

CARATTERISTICHE TRASDUTTORE

Risposta di frequenza	20Hz - 20 kHz ± 3dB
Bilanciamento canale	2dB ad 1 kHz
Separazione canale	20dB ad 1 kHz
Livello uscita	5mV ± 2dB ad 1 kHz a 5cm/s
Conformità statica	16mm/N
ssa punta equivalente	0,7mg.
tracciamento verticale	20 gradi
Raggio dello stilo	Ellittico 0,00072 pollici x 0,0003 pollici (18 x 7 )
Tipo di stilo	Sostituibile

CARATTERISTICHE ELETTRICHE

Resistenza di carico	47k ohm
Capacitanza di carico	150-400pF
Induttanza interna	560mH
Resistenza interna	700 ohm
Specifiche testina	Caratteristiche meccaniche
Peso testina	4,2g.
Centri di fissaggio	0,5" (12,7mm)
Peso di tracciamento	1,5 - 2,0g (1,7g nominale)

SPECIFICHE FISICHE

Dimensioni con il coperchio antipolvere abbassato	17^3/_8 × 4^9/_16 × 14'' / 447 × 115 × 365mm (largh x alt. x prof.)
Peso netto	5,25kg 5,25kg
Peso di spedizione	6,90kg 6,9kg

SPECIFICHE DEL C 555

PIATTAFORMA GIREVOLE

Sistema di comando	Trasmissione a cinghia
Motorino	Motore sincrono ad alta coppia
Velocità	33,3 e 45,1 giri/min.
stema di sospensione	3 piedini in gomma sintetici per assorbimento energia

BRACCIO DEL RIVELATORE ACUSTICO

Funzionamento	Manuale
Lunghezza	289 mm. lunghezza totale - 244 mm. articolazione stilo
Massa effettiva	9 grammi
Sporgenza	19,1 mm.
Peso testina	4,2 grammi
Forza di tracciamento verticale	1,7 grammi nominale
Capacitanza cavo	150-400pF
