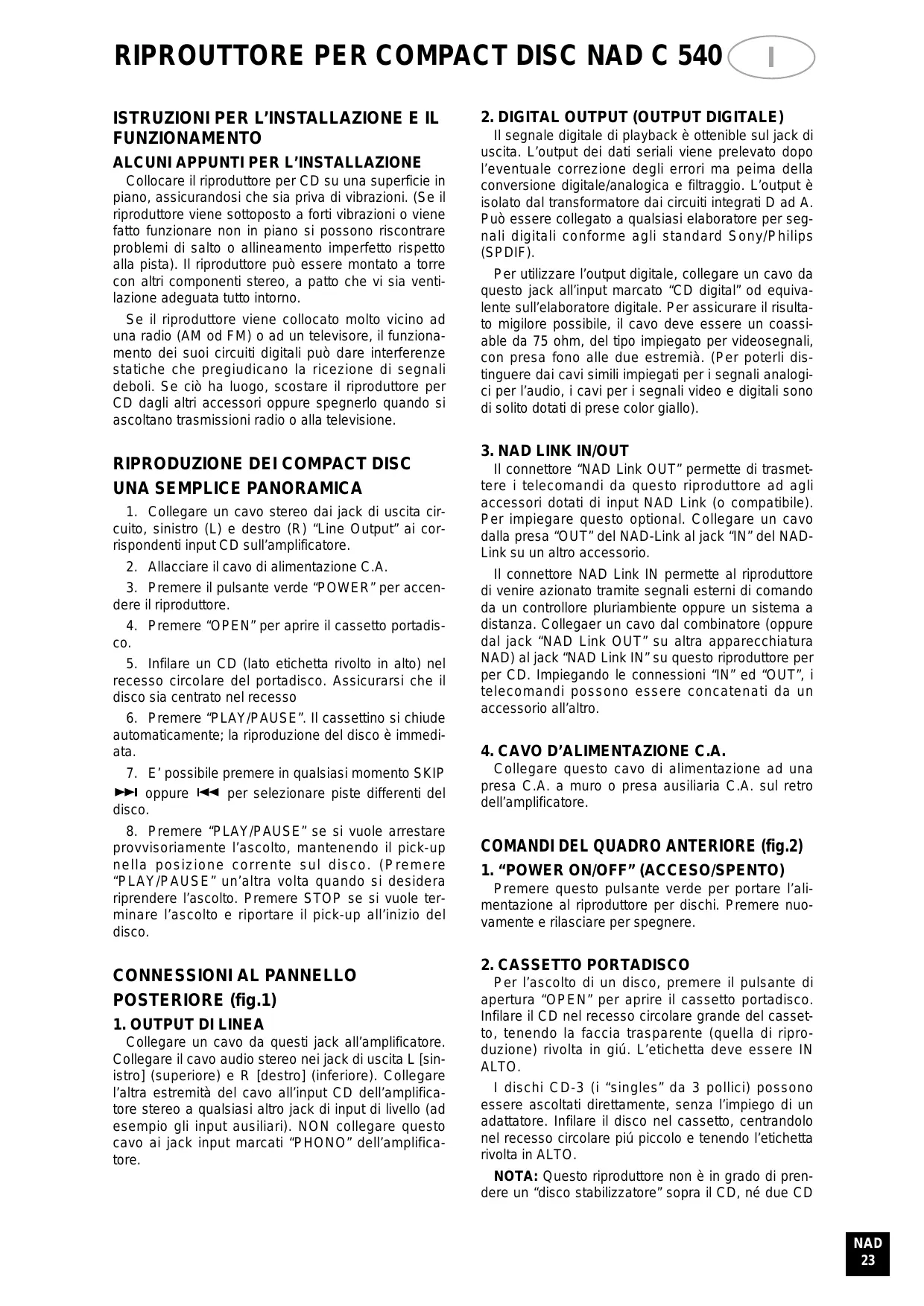

MANUALE UTENTE C540 NAD

ISTRUZIONI PER L'INSTALLAZIONE E IL FUNZIONAMENTO

ALCUNI APPUNTI PER L'INSTALLAZIONE

Collocare il riproduuttore per CD su una superficie in piano, assicurandosi che sua priva di vibrazioni. (Se il riproduuttore viene sottoposto a forti vibrazioni o viene fatto funzionare non in piano si possono riscontrare problemi di salute o allineamento imperfetto rispetto alla pista). Il riproduuttore può essere montato a torre con altri componenti stereo, a patto che vi sia ventilazione adeguata tutto intorno.

Se il riproduzione viene collocato molto vicino ad una radio (AM od FM) o ad un tevisore, il funzionamento dei loro circuiti digitali cui sono dare interferenze statiche che pregiudicano la riscizione di segnali deboli. Se ciò ha luogo, scostare il riproduzione per CD dagli altri accessori oppure spegnerlo quando si ascoltano trasmissioni radio o alla televisione.

RIPRODUZIONE DEI COMPACT DISC UNA SEMPLICE PANORAMICA

1. Collegare un cavo stereo dai jack di uscita circuito, sinistro (L) e destro (R) "Line Output" ai corripondenti input CD sull'amplificatore.
2. Allacciare il cavo di alimentazione C.A.
3. Premere il pulsante verde "POWER" per accendere il riproduktore.
4. Premere "OPEN" per aprire il cassetto portadisco.
5. Infilare un CD (lato etichetta rivolto in alto) nel recesso circolare del portadisco. Assicurarsi che il disco sua centrato nel recesso
6. Premere "PLAY/PAUSE". Il cassettino si chiude automaticamente; la riproduzione del disco è immediata.
7. E' possible premere in qualsiasi momento SKIP oppure per selezionare piste differenti del disco.
8. Premere "PLAY/PAUSE" se si vuole arrestare provvisoriamente l'ascolto, mantenendo il pick-up nella posizione corrente sul disco. (Premere "PLAY/PAUSE" un'altra volta quando si desidera riprendere l'ascolto. Premere STOP se si vuole terminare l'ascolto e riportare il pick-up all'inizio del disco.

CONNECTIONI AL PANNELLO POSTERIORE (fig.1)

1. OUTPUT DI LINEA

Collegare un cavo da quosti jack all'amplificatore. Collegare il cavo audio stereo nei jack di uscita L [sinistro] (superiore) e R [destro] (inferiore). Collegare l'altra estremità del cavo all's input CD dell'amplificatore stereo a qualsiasi altri jack di input di livello (ad esempio gli input ausiliari). NON collegare quello cavo ai jack input marcati "PHONO" dell'amplificatore.

Il segnale digitale di playback è ottenible sul jack di uscita. L'output dei dati seriali viene prelevato durante l'eventuale correzione degli errori ma peima della conversione digitale/analogica e filtraggio. L'output è isolato dal transformatore dai circuiti integrati D ad A. Puo essere collegato a qualsiasi elaboratore per segnali digitali conformeagli standard Sony/Philips (SPDIF).

Perutilizzare l'output digitale,collegare un cavo da\ questo jack all'input marcato "CD digital" od equivai- lente sull'elaboratore digitale.Per assicurare il risultato migilore possible, il cavo deve essere un coassi- able da 75 ohm, del tipo impiegato per videoseguali, con presa fono alle due estremia. (Per poterli disti- inguere dai cavi simili impiegati per i segnali analogi- ci per l'audio, i cavi per i segnali video e digitali sono di solito dotati di prese color giallo).

3. NAD LINK IN/OUT

Il connettore "NAD Link OUT" permette di trasmettere i telecomandi da quello riproduittore adagli accessori dotati di input NAD Link (o compatibile). Per impiegare quello optional. Collegare un cavo alla presa "OUT" del NAD-Link al jack "IN" del NAD-Link su un'alto accessorio.

Il connettore NAD Link IN permette al riproduzione di venire azionato tramite segnali esterni di lavoro da un controllinge plurambiente oppure un sistema a distance. Collegaer un cavo dal combinatorie (oppure dal jack "NAD Link OUT" su另一 apparecchiatura NAD) al jack "NAD Link IN" su quello riproduzione per per CD. Impiegando le connessioni "IN" ed "OUT", i telecomandi possono essere concatenati da un accessorio all'alto.

4. CAVO D'ALIMENTAZIONE C.A.

Collegare quello cavo di alimentazione ad una presa C.A. a muro o presa ausiliaria C.A. sul retro dell'amplificatore.

COMANDI DEL QUADRO ANTERIORE (fig.2)

Premere quello pulsante verde per portare l'alimentazione al riproduittore per dischi. Premere nuovamente e rilasciare per spagnere.

2. CASSETTO PORTADISCO

Per l'ascolto di un disco, premere il pulsante di aperture "OPEN" per aprire il cassetto portadisco. Infilare il CD nel recesso circolare grande del cassetto, tenendo la faccia trasparente (quella di riproduzione) rivolta in giu. L'etichetta deve essere IN ALTO.

I dischi CD-3 (i "singles" da 3 pollici) possono essere ascoltati direttamente, perché l'impiego di un adattatore. Infilare il disco nel cassetto, centrandolo nel recesso circolare più piccolo e tenerdo l'etichetta rivolta in ALTO.

NOTA: Questo riproduittore non è in grado di pre-dere un "disco stabilizzatore" sopra il CD, né due CD

accatasti. Serve per la riproduzione di CD audio, ma non dei dischi marcati "CD-V", "DVD", "CD-I", "CD-ROM", oppure "PHOTO CD".

3. DISPLAY

Il display fornisce informazioni in merito alla condizione d'ascolto del disco e alla posizione del pickup laser sul disco. Le informazioni visualizzate - pista/tempo - sono ottentute leggendo "sottocodici" inudibili nel disco.

Numero pista. Ciacun disco è suddiviso in un numero di piste all'atto della sua fabbricazione; in linea di massima, ciascuna pista numerata corrisponde ad una canzone o tempo differente di una sinfonia, ecc. Questi numeri di pista sono identificati sulla confezione del CD e sono codificati nel disco dal fabbricante.

Alcuni CD (secondo le preferenze del fabbricante) hanno piste suddivise insezioni,identificate da numero di indice. Questo riproduktore non visualizza i numero di indice.

Ore. Nel modo convenzionale, quello display riportata in tempo trascorso dall'inizio della pista in ascolto. Impiegando il pulsante "TIME" si può ottenere la visualizzazione del tempo restante prima della fine del disco.

Quando si carica un disco differente e si impiega il pulsante "OPEN" per chiudere il cassetto portadisco, il display riporta il numero delle piste e il tempo totale d'ascolto di tutte le piste del disco.

Condizione. Una freccia rivolta verso destra vicino al dato sinistro del display si accende durante l'ascolto "PLAY". Due lineette verticali indicano che il riproduuttore è in attesa ("PAUSE"). Nel modo "STOP", il display torna ad indicare il numero totale delle piste e il tempo totale di ascolto del disco.

La scritta "no diSC" si accende sul display quando non vi è un disco o quando si è caricato un disco che non può essere letto (perché sporco o capovolto).

"REPEAT 1" si accende al centro e nell'angolo superiore sinistro durante l'ascolto ripetu di una singola pista. "REPEAT ALL" si accende durante l'ascolto ripetu dell'intero programmato del disco.

"REMAIN" si accende nell'angolo inferiore sinistro del display se si è premuto il pulsante "TIME" per evidenze il tempo restante sul disco.

RANDOM. Quando il C540 si trovava nel modo casuale, il display riporta la dicitura "RANDOM" (riproduzione casuale).

CALENDARio VISUALIZAZIONE DELLA DISTinta DELLE PISTE. Riporta l'elenco delle piste del disco. A mano z mano che ciascuna pista viene ascoltata, il relativo numero è oscurato sulla distinta delle piste, dando così una semplice indicazione di quando è stato riprodotto e quando delve ancora essere riprodotto. Il display indica fino a sedici piste numerate.

"OVER" si accende al centro del display, in basso, se il disco caricato ha più di 16 piste.

Telericevitore. Un sensore ad infrarossi (sito sul lato sinistro della finestrella del display) riceve i comandi dal telecomando. La retta tra il telecomando e esta finestrella non deve essere ostruita; se il percorso è ostruito, il telecomando non sempre funziona come prescritto.

4. OPEN

Premere quello pulsante per aprire il cassetto portadischi; ripremerlo per chiudere il cassetto. Se il pulsante viene premuto durante l'ascolto di un disco, il playback alla si arresta: il pick-up ritorna all'inizio del disco e il cassetto si après.

Quando il cassetto del disco viene aperto, il meccanismo di chiusura del cassetto può essere attivato premendo "PLAY" oppure pressando delicatamente il cassetto verso l'internal.

ATTENZIONE: Il cassetto portadischi viene aperto e chiusotramite un motorino interno. Non chiudere il cassetto a mano quando il riproduuttore è spento.

Quando il cassetto si chiude, il riproduettore legge la pista dell'indice dei brani incisi sul disco e visualizza il numero delle piste unitamente alla durata totale d'ascolto del disco. Se si preme "PLAY" per chiudere il cassetto, quello display allora viene tralasciato: l'ascolto inizia immediatamente alla pista 1 (Track 1).

5. "PLAY/PAUSE" (ASCOLTO/PAUSA)

Questo pulsante bivalente permette di passare alternatamente da "avviamento" ed "arresto" del playback. Premere per iniziare l'ascolto o per riprenderlo dopo l'impiego del pulsante Pausa. Durante l'ascolto si può arrestare il playback in qualsiasi momento premendo quello pulsante: il laser rimarra "sospeso" nel punto esatto di interruzione.

Il modo "PLAY" è identificato da una freccia rivolta versuso destra sul display. Nel modo "PAUSE", la freccia è affiancata da due lineette verticali.

Per ripristinare l'ascolto partendo esattamente dal punto di interruzione, premere nuovamente "PLAY/PAUSE". Se non si desidera riprendere l'ascolto nel medesimo punto di interruzione, impiegare alla i comandi "SKIP" ("salta") e "SCAN" ("scansione") per portare il pick-up ad un punto differente del disco: premere infine "PLAY" per l'ascolto.

6. ORE

Il pulsante "TIME" ha due modi, come segue:

ORE. il tempo trascorso dall'inizio della pista corrente, espresso in minuti e secondi. (Questa è l'impostazione "basilare", selezionata automaticamente quando il riproduktore viene acceso).

"REMAIN" il tempo d'ascolto restante prima della fine del disco.

7. STOP

Questo pulsante interrompe l'ascolto e cancella qualsiasi ciclo di riproduzione ripetuta, reimpostando

il pick-up all'inizio del disco. Il display ritorna ad evidenziare il numero delle piste e il tempo totale d'ascolto del disco.

8. RIPETERE

Questo pulsante inserisce un ciclo di ripetizione all'infinite. Premere una volta il pulsante "Repeat" per selezionale il modo di ripetizione "REPEAT 1" che permette l'ascolto continu solo della pista attuale. Premendo un'altra volta il pulsante di ripetizione si selezione il modo "REPEAT ALL" (ripetere tutto): l'intero disco pertanto viene riprodotto, dall'inizio alla fine, all'infinite! Premere il pulsante "REPEAT" una terza volta per cancellare il ciclo di ripetizione e ritornare al funzionamento normale.

Premendo "RANDOM" si ascoltano tutte le piste del CD in ordine casuale (randomizzazione). Premere "RANDOM" dai modi Stop oppure Play: il C540 passera a riproduire le piste del CD in ordine casuale, finché tutte le piste non sono state ascoltate.

Premere nuovamente il pulsante "RANDOM" per cancellare la riproduzione casuale e riportare il C540 nel modo normale di riproduzione.

Quando il C540 si trovava nel modo casuale, il display riporta la dicitura "RANDOM PLAY" (riroduzione casuale).

10. SCAN

SCAN BACK

Il pulsante "SCAN " fa si che il pick-up ottico effettui la retroscansione della registrazione ad alta velocità.

Questo pulsante funzione sostanto quando il riproduktore si trovava nei modi "PLAY" oppure "PAUSE". Dopo un dato di arresto con "STOP", o dopo ave inserto un nuovo disco, occorre premere "PLAY" prima che il circuito di scansione possa funzionare.

Se la scansione viene iniziata quando il riproduzione è in attesa con "PAUSE", questa alla è silenziosa e procede ad una velocità parlà a circa 15-20 volte quella normale di ascolto. Se si inizia la scansione durante l'ascolto "PLAY", questa è molto più lenta (circa tre volte la velocità d'ascolto) e la musica verrà udita in forma frammentaria a volume ridotto quando il riproduzione procede alla scansione. Impiegare questa "scansione udibile" per portarsi perfettamente sul punto di ripristino dell'ascolto.

Se si effettua la retroscansione fino all'inizio del disco durante l'ascolto della Pista 1, il riproduittore ritorna automaticamente al playback normale.

"SCAN Forward"

Il pulsante "SCAN >>" fa si che il pick-up ottico effettui rapidamente la scansion in avanti lungo il brano musicale. Questa funzione si comporta in modo simile a quanto detto per "SCAN".

Se si effettua la scansione in avanti fino alla fine del disco durante l'ascolto dell'ultima pista, la scansione si arresterà e il display Time riporterà la tabella dell'indice. (Non vi è modo di "riavvolgimento").

11. SKIP

SKIP Back

Il pulsante pulsante fa si che il laser scatti all'indietro passando all'inizio di ciascun pista numerata del disco. Premendolo per la prima volta si retrocede all'inizio della pista corrente. Premendo due volte di retrocede alla pista precedente. Una pressione continua provoca il salto ripetuto delle piste, fino all'inizio del disco (Pista 1).

Premendo "SKIP 一 una volta durante l'ascolto, il pick-up scatta all'indietro tornando all'inizio della pista in ascolto che viene riprodotta un'altra volta. Per passare alla pista precedente durante l'ascolto occorre tasteggiare due volte, e rapidamente, "SKIP 一 ": la prima volta per tornare all'inizio della pista attuale e poi per passare a quella precedente.

SKIP Forward

Premendo "SKIP Forward"▶I durante l'ascolto, il laser passa all'inizio della pista successiva e riprende la riproduzione da tale punto. Pertanto, se si desidera "campionare"gni brano del disco, premere "PLAY"e poi tasteggiare "SKIP▶I" dopo l'ascolto di un paio di secondi di ciascuna pista.

TELECOMANDO

Il Vs. riproduittore per CD è dotato di un telecomandozza fili che Vi permette di azionare tutte le funzioni di playback dati sazeno doverVi scomodare alla poltrona preferita o da qualsiasi altra parte dellaStanza.

Per un funzionamento perfetto ricordare che non vi devono essere ostruzioni tra il telecommando e il pannello anteriore del riproduktore per CD. Se il riproduktore non esegue i telecomandi, controllare che la triaettoria tra il telecommando e il riproduktore non sia ostruita da abiti, carta, tende, tavolini, ecc.

Tastiera numerica. La maggior parte dei pulsanti sul telecommando ha lo stesso effetto dei corrispondenti pulsanti sul pannello anteriore del riproduzione per dischi. Il telecommando è dotato inoltre di una tastiera numerica ad azione diretta che fa scattare il riproduzione all'inizio di una pista numerata ed iniziare la riproduzione. In altre parole, per ascoltare la pista 5ISTA premeere 5.Per I'ascolto della Pista 23, premeere +10 +10 3.

INSTALLAZIONE E SOSTITUZIONE DELLE BATTERIE

Il telecomando richiede due celle da 1,5 volt, formato AAA (cioè UM-4 oppure IEC RO3). Si raccommandano celle alcaline per garantire la massima durata.

Per aprire lo scomparto portabatterie, appoggiare le dita nel recesso sul retro del telecomando, quando spingere conte il bordo flessibile del copribatteria e sfilarlo verso l'alto. Installare sempre delle nuove, orientandole come illustrato dello schema all'interno dello scomparto. Le molle spiraliformi devono fare contatto con il negativo (-) delle batterie. Fare scorrere il coperchietto dello scomparto portabatterie finché non è scattato.

In alcuni casi, il funzionamento scadente più essere dovuto a corrosione o dilate di unto sui contatti della batteria. Staccare entrambe le celle, sfregare i contatti metallici alle estremità di ciascuncella impiegando un panno pulito od una gomma, quindi rimontare le celle facendo attenzione affinché siano,infilate come prescritto.

MANUTENZIONE

E buona norma apriere il cassetto portadischi, di tanto in tanto, e pulirlo con un panno inumidito in modo da eliminare tutte la polvere.

COME MANEGGIARE I COMPACT DISC

Maneggiare i compact disc con la massima atten-zione. Piccoli granelli di polvere, graffietti o dilate leg-gere non pregiudicano il playback del disco. Peraltro graffi grande o uno strato spesso di sporcizia/grasso delle mani cui po dedire l'inseguimento corretto del disco da parte del riproduzione. (E diciamo subito che, sebbene il laser legga il disco alla parte trasparente, la superficie con i dati è intrappolata in effetti immedi-iatamente sotto l'etichetta ed è protetta solo da uno strato sottilissimo di lacca). Pertanto un graffio che incide l'etichetta cui danneggiare il disco molto di più di un graffio simile sul piano trasparente d'ascolto. (Pertanto bisogna trattare entrambé le facce del disco con la debita attenzione).

Graffi profondi e dilate possono causare il salto di pista (ovvero passaggio a pista successiva oppure ripetizione del medesimo punto). Danni meno seri possono dare brevi emissioni di rumore ad alta frequenza. I circuitti di inseguimento e correzione errori di questo riproduettore per CD NAD sono insolitamente sofisticati e danno un inseguimento sicuro di dischi meno perfetti che non possono essere ascoltati su molti altri riproduitori. Ricordare in agli modo che i dischi vanno sempre maneggiati con la massima attenzione.

Per evitare danni, ricordare che il disco va toccato solo lungo la circonferenza esterna. Un altro modo sicuro è quello di infilare un dito nel foro centrale, impiegando il pollice sul bordo per tenere fermo il disco. I dischi vanno sempre conservati nella custodia di protezione quando non in uso. Per aprire il custodia standard per CD in plastica, tipo Philips, afterrare la parte superiore e quella inferiore dell'astuccio con la mano sinistra; quandi afterrare i bordi sinistro e deestro con la mano destra ed aprire la custodia con il pollice della mano destra.

Il disco è tenuto fermo nella custodia dal piccolo MOZzo divaricabile nel foro centrale. Per togliere il disco, premere il MOZzo con un dito, quindi sfilare il disco afferrandolo lungo la circonferenza esterna tra le dita. Per riporre il disco nella custodiaasta allineare il foro centrale rispetto al MOZzo divaricabile e premere il disco sul MOZzo.

PULIZIA DEI DISCHI

Un disco sporco più essere pulito impiegando un panno soffice, sia asciutto sua inumidito con un po' di acqua. NON impiegare prodotti per la pulizia dei dischi convenzionali LP (liquidi, spray, panni impregnati o soluzione antistatiche), né utilizzato solventi chimici (alcool, benzolo, ecc). Un disco molto sporco più essere lavato con uno spruzzo di acqua tiepida, impiegando magari una goccia di detersivo neutro; il disco va poi asciugato con un panno pulito e soffice.

Quando si pulisce un disco, ripassarlo solo RADIALMENTE (dal centro verso l'esterno). Non strofinare mai con movimento circolare, come si fa per i Long Play comuni, poiché si corre il rischio di rigare il disco. Un graffietto radiale può essere meno nocivo, poiché colpisce solo una piccola parte di ciascuna pista circolare dei dati, equesta imperfezione viene compensata perfettamente dai circuiti di correzione degli errors del riproduuttore. Ma un graffio circolare che segue la pista dei dati cui danneggiare un segmento continuo molto lungo di dati, rendendo impossibile qualsiasi correzione.

PARLIAMO DEL LASER

Il riproduktore per Compact Disc impiega laser diodi semiconduitori a stato solido, montato su un servomeccanismo di "inseguimento". Il laser illumina la pista di fossette microscopiche che rappresentano i bits digitali; i fotodiodi riflettono l'illuminazione dal disco e la trasformano in un segnale elettronico che viene quando decifrato per dare la forma d'onda in ciascun canale stereo.

Il funzionamento del laser è invisibile, poiché opera su una lunghezza d'onda di 7800 Angstrom che si trova nella gamma infrarossi, invisibile all'occhio.

Il riproduettore per Compact Disc più essere usato although dai bambini hanno alcun rischio. Il laser funziona a bassissima potenza ed è celato nel meccanismo del riproduettore. Il laser rimane ermetizzato nelsystema ottico che da la messa a fuoco del raggio ad un solo millimetro dall'obiettivo e poi diverge rapidamente riducendo la sua intensità a livelli trascurabili, although se il riproduettore è smontato.

RICERCA GUASTI

SINTOMO

Non vi è alimentazione quando il pulsante POWER è su ON (acceso)

Il produttore per dischi non funziona

Non vi è suono

Salto ed irregularità del suono

II telecomando non funziona

Si può udire unrozio

POSSIBILI CAUSE

Connessione scadente od assente sulla presa C.A. Infilare correttamente la spina della corrente in una presa C.A.

Il disco è caricato al contrario. Ricaricare il disco tenendo il lato d'elletichetta IN ALTO.

Il disco è troppo sporco. Pulire il disco.

Connessioni non corrette dei cavi audio. Collegare il leitor de discos come prescritto all'amplificatore/ricevitore.

Funzionamento non correto dell'amplificatore/ricevitore. Assicurarsi che il selettore di input sull'amplificatore o sul ricevitore sia su CD.

Il leitor de discos risente le vibrazioni e colpi da fonti esterne. Cambiare la sede di installment.

Le batterie nel telecomando sono scariche. Sostituire le batterie.

Oggetti che ostruisce il sensore I del telecomando sull'apparecchio. Togliere eventuali oggetti davanti al riproduktore.

Connessioni allentante dei cavi. Controllare le connessioni dei cavi, specie i cavi di collegamento "PHONO".
