Producttype	Platenspeler
Merk	NAD
Model	C555
Aandrijving	Riemaandrijving
Motor	Synchroon met hoog koppel, zeer lage trilling
Snelheden	33,3 en 45,1 omw/min (handmatig wisselen)
Ophanging	3 absorberende voeten van synthetisch rubber
Toonarm	Handmatig, totale lengte 289 mm, as-punt afstand 244 mm, effectieve massa 9 g
Element	Goldring Elektra, moving magnet, vervangbare elliptische naald
Nominale naaldkracht	1,7 g (bereik 1,5–2,0 g)
Antiskating	Instelling gelijk aan naaldkracht
Afmetingen (BxHxD)	447 x 115 x 365 mm (gesloten deksel)
Nettogewicht	5,25 kg
Verpakkingsgewicht	6,9 kg
Voeding	230 V AC, 50 Hz
Hoofdfuncties	Afspelen van vinylplaten, handmatige snelheidskeuze, handmatige toonarm, armheffer
Onderhoud en reiniging	Reinigen met een zachte doek (indien nodig vochtig), geen vloeistoffen gebruiken, deksel gesloten houden
Veiligheid	Til de centrale naaf niet op, breng de naald omhoog na het luisteren, start de draaitafel handmatig bij 45 omw/min
Reserveonderdelen en repareerbaarheid	Vervangende naalden verkrijgbaar bij NAD-dealer, geen onderhoud nodig behalve inzakken van de voetjes
Algemene informatie	Gebruik op een vlak, stevig oppervlak, deksel gesloten aanbevolen tijdens afspelen, verpakking bewaren voor transport

Veelgestelde vragen - C555 NAD

Wat is de aanbevolen naaldkracht voor het Goldring Elektra-element?

De optimale naaldkracht is 1,7 gram. Stel de antiskating in op dezelfde waarde.

Hoe verander ik de rotatiesnelheid?

Verplaats handmatig de aandrijfriem van de ene poelie naar de andere tussen de 33,3 en 45,1 omw/min standen.

Wat te doen als de platenspeler een beetje scheef staat?

Dat is normaal na een paar maanden: de antivibratievoeten zakken in. Dit beïnvloedt de prestaties niet.

Hoe reinig ik de platenspeler en het deksel?

Gebruik een zachte doek, indien nodig licht bevochtigd. Gebruik geen reinigingsproducten.

Moet ik het deksel gesloten houden tijdens het afspelen?

Ja, dit voorkomt dat stof op de platen komt en verbetert de geluidsweergave.

Hoe installeer ik het element?

Gebruik de meegeleverde uitlijnmal, stel vervolgens de naaldkracht in door de naald op 1 mm boven de plaat te laten zweven, en draai het contragewicht (1 omwenteling = 2 g). Stel de antiskating gelijk in.

Kan ik mijn platen reinigen met een vloeistof?

Nee, gebruik nooit water of een andere vloeistof. Stof wordt door de naald weggeveegd. Blaas indien nodig op de naald.

Hoe sluit ik de toonarm aan op de kabel?

Blauw = rechts massa, Groen = links massa, Rood = rechts signaal, Wit = links signaal.

Wat te doen als de riem lijkt te slippen?

Start bij 45 omw/min de draaitafel handmatig rechtsom terwijl u OP drukt om de belasting te verminderen.

Waar kan ik vervangende naalden vinden?

Vervangende naalden voor het Goldring Elektra-element zijn verkrijgbaar bij uw NAD-dealer.

GEBRUIKSAANWIJZING C555 NAD

De NAD C555 platenspeler - Gebruikershandleiding

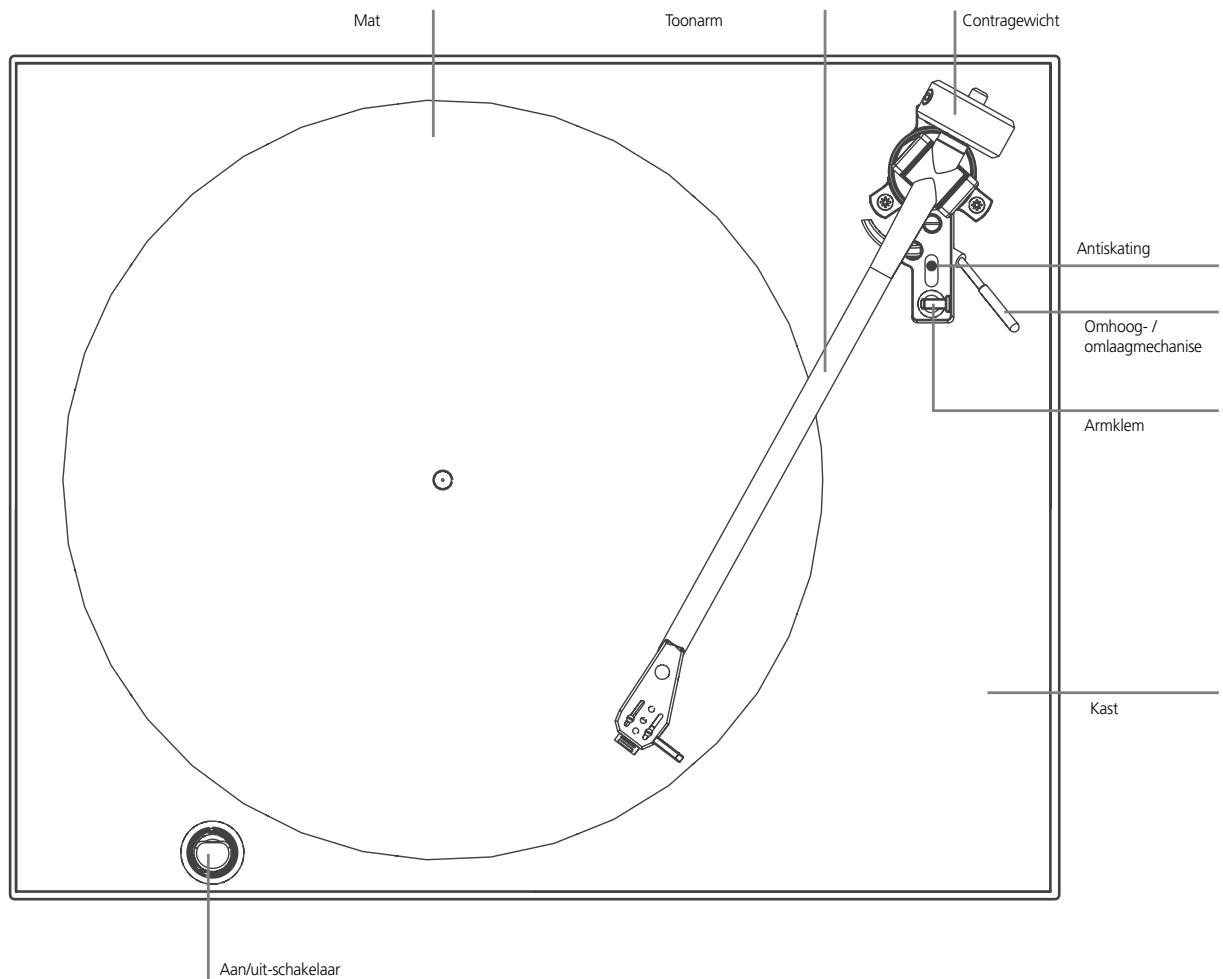

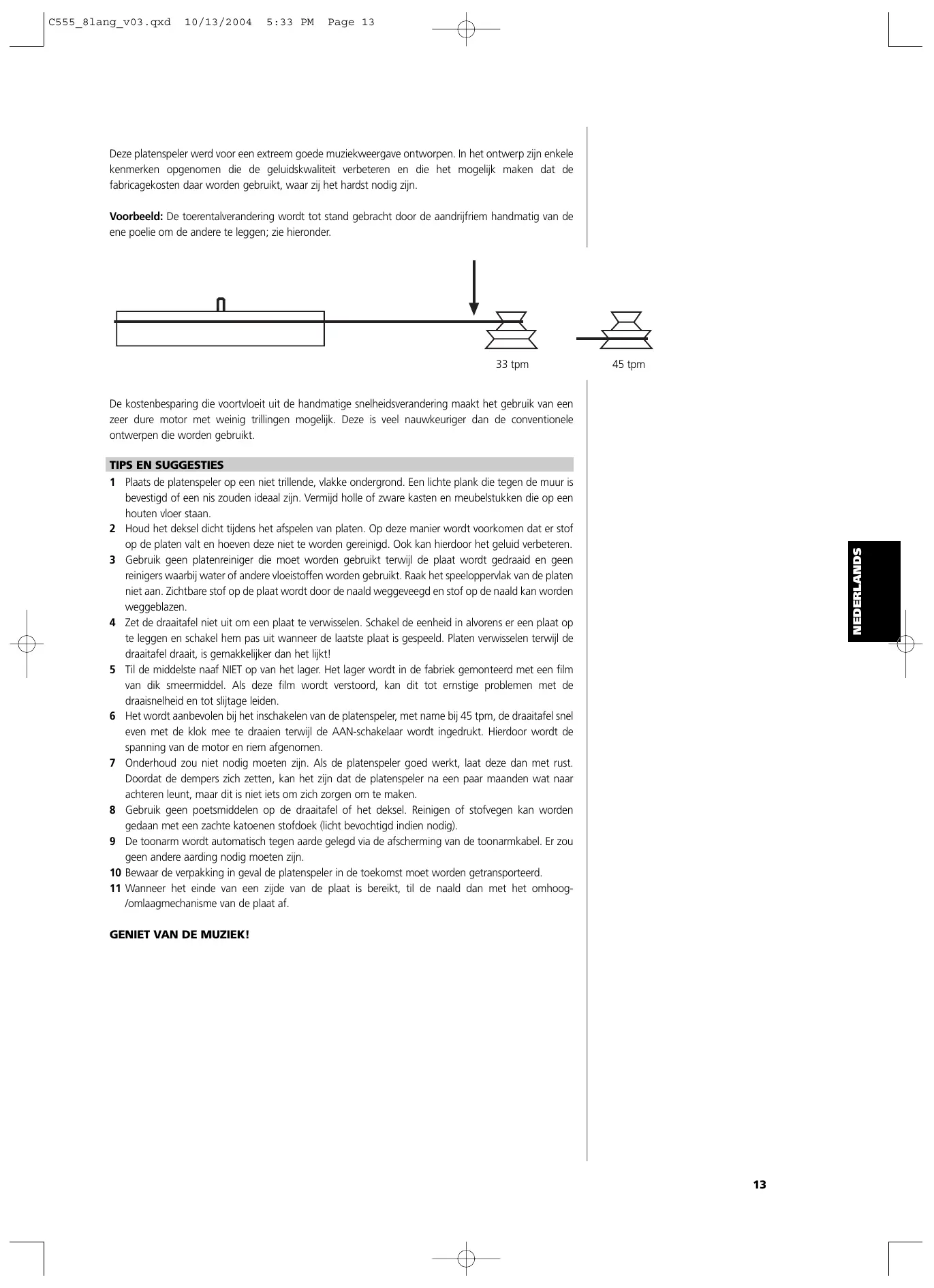

Deze platenspeler werd voor een extreem goede muziekweergave ontworpen. In het ontwerp zijn enkele kenmerken opgenomen die de geluidskwaliteit verbeteren en die het mogelijk maken dat de fabricagekosten daar worden gebruikt, waar zij het hardst nodig zijn.

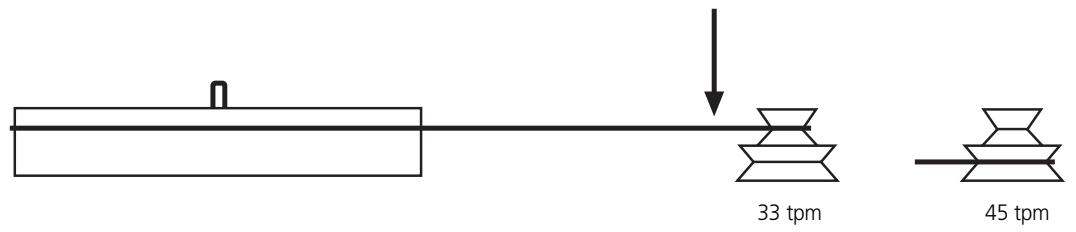

Voorbeeld: De toerentalverandering wordt tot stand gebracht door de aandrijfriem handmatig van de ene poelie om de andere te leggen; zie hieronder.

De kostenbesparing die voortvloeit uit de handmatige snelheidsverandering maakt het gebruik van een zeer dure motor met weinig trillingen mogelijk. Deze is veel nauwkeuriger dan de conventionele ontwerpen die worden gebruikt.

TIPS EN SUGGESTIES

1 Plaats de platenspeler op een niet trillende, vlakke ondergrond. Een lichte plank die tegen de muur is bevestigd of een nis zouden ideaal zijn. Vermijd holle of zware kasten en meubelstukken die op een houten vloer staan.
2 Houd het deksel dicht tijdens het afspelen van platen. Op deze manier wordt voorkomen dat er stof op de platen valt en hoeven deze niet te worden gereinigd. Ook kan hierdoor het geluid verbeteren.
3 Gebruik geen platenreiniger die moet worden gebruikt terwijl de plaat wordt gedraaid en geen reinigers waarbij water of andere vloeistoffen worden gebruikt. Raak het speeloppervlak van de platen niet aan. Zichtbare stof op de plaat wordt door de naald weggeveegd en stof op de naald kan worden weggeblazen.
4 Zet de draaitafel niet uit om een plaat te verwisselen. Schakel de eenheid in alvorens er een plaat op te leggen en schakel hem pas uit wanneer de laatste plaat is gespeeld. Platen verwisselen terwijl de draaitafel draait, is gemakkelijker dan het lijkt!

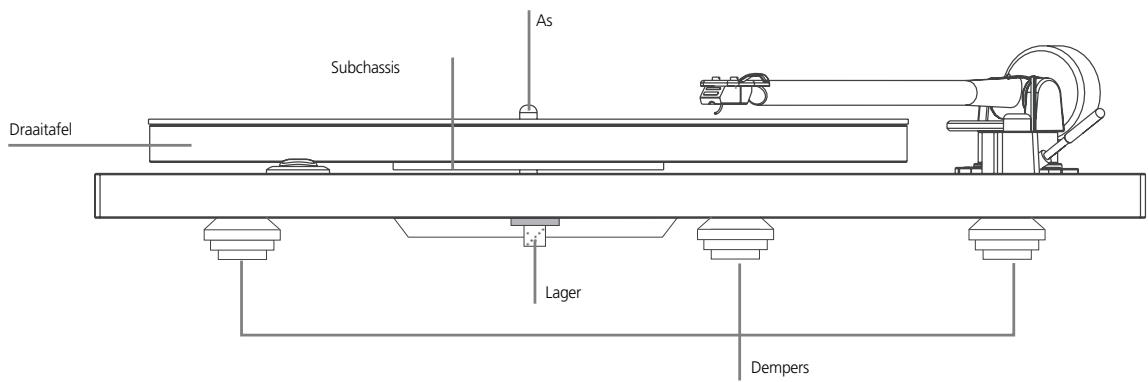

5 Til de middelste naaf NIET op van het lager. Het lager wordt in de fabriek gemonteerd met een film van dik smeermiddel. Als deze film wordt verstoord, kan dit tot ernstige problemen met de draaisnelheid en tot slijtage leiden.
6 Het wordt aanbevolen bij het inschakelen van de platenspeler, met name bij 45 tpm, de draaitafel snel even met de klok mee te draaien terwijl de AAN-schakelaar wordt ingedrukt. Hierdoor wordt de spanning van de motor en riem afgenomen.
7 Onderhoud zou niet nodig moeten zijn. Als de platenspeler goed werkt, laat deze dan met rust. Doordat de dempers zich zetten, kan het zijn dat de platenspeler na een paar maanden wat naar achteren leunt, maar dit is niet iets om zich zorgen om te maken.
8 Gebruik geen poetsmiddelen op de draaitafel of het deksel. Reinigen of stofvegen kan worden gedaan met een zachte katoenen stofdoek (licht bevochtigd indien nodig).
9 De toonarm wordt automatisch tegen aarde gelegd via de afscherming van de toonarmkabel. Er zou geen andere aarding nodig moeten zijn.
10 Bewaar de verpakking in geval de platenspeler in de toekomst moet worden getransporteerd.
11 Wanneer het einde van een zijde van de plaat is bereikt, til de naald dan met het omhoog-/omlaagmechanisme van de plaat af.

GENIET VAN DE MUZIEK!

BEDRADING VAN ARM

Blauw = aarde linkerkanaal Groen = aarde rechterkanaal Rood = signaal rechterkanaal Wit = signaal linkerkanaal

GOLDRING ELEKTRA-ELEMENT

Uw NAD C 555 platenspeler is af fabriek uitgerust met een Goldring Elektra MM-element (bewegende magneet). Let er bij het opvolgen van de instellingsinstructies op dat de maximale naalddruk 1,7 gram voor het element bedraagt. De antiskating-afsteller moet vervolgens op dezelfde waarde worden ingesteld.

Vervangingsnaalden zijn verkrijgbaar bij uw NAD-dealer.

HET ELEMENT INSTELLEN

Als het element met behulp van de bijgeleverde uitlijningsmal en het bedradingsschema (links) is bevestigd, moeten vervolgens de naalddruk en de antiskating worden afgesteld. Schuif eerst de plastic bescherming van het element af. Ga voorzichtig te werk.

Haal de arm uit de houder en let erop dat de antiskating-afsteller op nul is ingesteld. Gebruik het contragewicht om de naald ongeveer 1 mm boven de plaat te laten "zweven" en draai het gewicht vervolgens naar binnen (1 volledige omwenteling = 2 g) tot de naalddruk van het element is bereikt. Stel de antiskating-afsteller vervolgens op dezelfde waarde in.

SPECIFICATIE ELEMENT

KARAKTERISTIEKEN TRANSDUCTOR

Frequentiebereik	20 Hz - 20 kHz ± 3dB
Kanaalbalans	2 dB bij 1 kHz
Kanaalscheiding	20 dB bij 1 kHz
Uitgangsniveau	5 mV ± 2 dB bij 1 kHz met 5 cm/s
Statische compliance	16 mm/N
Equivalente tipmassa	0,7 mg
Vertical tracking angle	26 graden
Naaldradius	elliptisch 18 x 7
Naaldtype	vervangbaar

ELEKTRISCHE KARAKTERISTIEKEN

Belastingsweerstand	47 kOhm
Belastingscapaciteit	150-400 pF
Interne inductantie	560 mH
Interne weerstand	700 Ohm

MECHANISCHE KARAKTERISTIEKEN

Gewicht element	4,2 g
Shellbevestigingen	12, 7 mm
Naalddruk	1,5 - 2,0 g (1,7 g nominaal)

SPECIFICATIES C 555

DRAAITAFEL

Aandrijfsysteem	riemaandrijving
Motor	synchroonmotor met hoog koppel
Snelheden	33,3 en 45,1 tpm
Ophangingssysteem	3 energie absorberende synthetische rubberen voeten

TOONARM

Bediening	handmatig
Lengte	totale lengte 289 mm, draaipunt tot naald 244 mm
Effectieve massa	9 gram
Overhang	19,1 mm
Gewicht element	4,2 gram
Verticale naalddruk	1,7 gram nominaal
Capaciteit kabel	150-400 pF

FYSIEKE SPECIFICATIES

Afmetingen (bxhxd) met stofdeksel omlaag	447 x 115 x 365 mm
Netto gewicht	5,25 kg
Verzendingsgewicht	6,9 kg
