O Gira-discos NAD C 555 - Manual do Proprietário

O presente gira-discos foi concebido de forma a proporcionar uma reprodução musical de extrema qualidade. O design tem inerentes inúmeras características que contribuem para melhorar a qualidade do som e focar os custos de fabrico nos pontos em que são mais necessários.

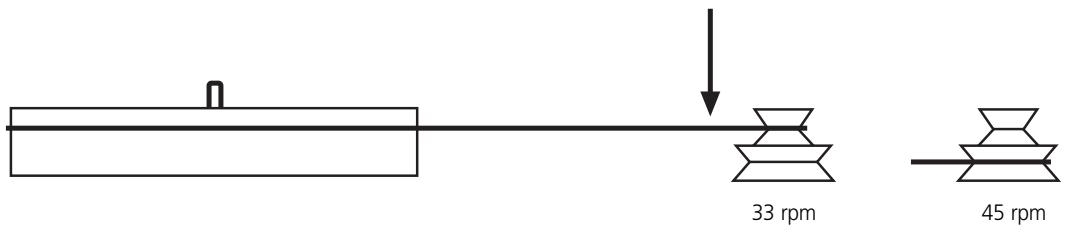

Por exemplo: A alteração da velocidade de rotação é realizada através da deslocação manual da correia de accionamento de uma polia para outra, tal como ilustrado abaixo.

A poupança atingida através da alteração manual da velocidade de rotação permite utilizar um motor de baixa vibração extremamente dispendioso e com uma precisão extremamente superior à utilizada nos modelos convencionais.

CONSELHOS E SUGESTÕES

1 O gira-discos deverá ser montado numa superfície rígida e nivelada. Uma alcova ou uma prateleira leve, aparafusada à parede, constituem locais ideais. Deverá evitar proceder-se à montagem em armários ocos ou pesados ou em quaisquer móveis assentes em chão de madeira.
2 A tampa do gira-discos deverá ser mantida fechada enquanto se procede à reprodução dos discos. Desta forma, impede-se a acumulação de pó sobre os discos e pode também obter-se uma melhoria a nível do som.
3 Não deverão ser utilizados acessórios de limpeza que funcionem enquanto os discos estão a ser reproduzidos, nem quaisquer produtos de limpeza à base de água ou de outros líquidos. Nunca se deve tocar na superfície de reprodução dos discos. O pó visível que nela esteja acumulado será limpo simplesmente pela agulha qualquer pó acumulado nesta última pode ser facilmente soprado.
4 De preferência, o gira-discos deverá ser mantido em funcionamento até ao fim das sessões de reprodução de discos. Deverá ser ligado antes do início das mesmas e ser desligado apenas depois de terminada a reprodução do último disco. A substituição de discos enquanto o prato se encontra em rotação constitui uma operação mais simples do que pode parecer à primeira vista!
5 NÃO levantar o cubo central do respectivo suporte. Dado que o suporte é montado em fábrica e que lhe é aplicada uma camada de lubrificante espesso, a interferência com o suporte pode provocar desgaste e problemas graves a nível da variação das rotações.
6 Aquando da comutação do gira-discos para o modo de Ligado, sobretudo a 45 rpm, é aconselhável rodar rapidamente o prato no sentido dos ponteiros do relógio em simultâneo com a pressão do botão de "ON". Esta acção destina-se a aliviar a tensão exercida sobre o motor e a correia.
7 Em princípio não é necessário proceder a quaisquer operações de manutenção e, por consequência, se o gira-discos estiver a funcionar correctamente o utilizador não deverá interferir com o mesmo. O apoio dos pés anti-vibração poderá provocar uma ligeira inclinação do gira-discos para trás, depois de decorridos alguns meses, no entanto trata-se de algo normal e que não constitui motivo para preocupações.
8 Não deverão ser utilizados produtos de polimento quer no gira-discos quer na tampa. Para se limpar a unidade ou retirar o pó deverá passar-se cuidadosamente um pano de algodão macio (ligeiramente humedecido, caso seja necessário).
9 O braço do gira-discos está automaticamente ligado à terra (ou à massa) através do cabo blindado do braço e, por consequência, não é necessário efectuar qualquer outra ligação à terra.
10 A embalagem deverá ser guardada para o caso de ser necessário transportar o gira-discos noutras ocasiões.
11 Quando o disco atingir o fim do lado que está a ser reproduzido, deverá certificar-se de levantar a agulha para fora da superfície do disco, utilizando o mecanismo de levantamento / descida.

DESFRUTE A MÚSICA!

CÁPSULA FONOCAPTORA GOLDRING ELEKTRA

O seu gira-discos NAD C 555 vem equipado de fábrica com um cápsula fonocaptora de íman móvel da marca Goldring Elektra. Aquando da concretização das instruções de instalação, é necessário ter em conta que o peso de tracção da agulha ideal para a cápsula fonocaptora é de 1,7 miligramas e, por consequência, o dispositivo de anti-resvalo deverá ser regulado para o mesmo valor.

Podem ser obtidas agulhas sobressalentes junto dos revendedores da NAD.

LIGAÇÃO DA CABLAGEM DO BRAÇO

Azul = Terra esquerda

Verde = Terra direita

Vermelho = Sinal direito

Branco = Sinal esquerdo

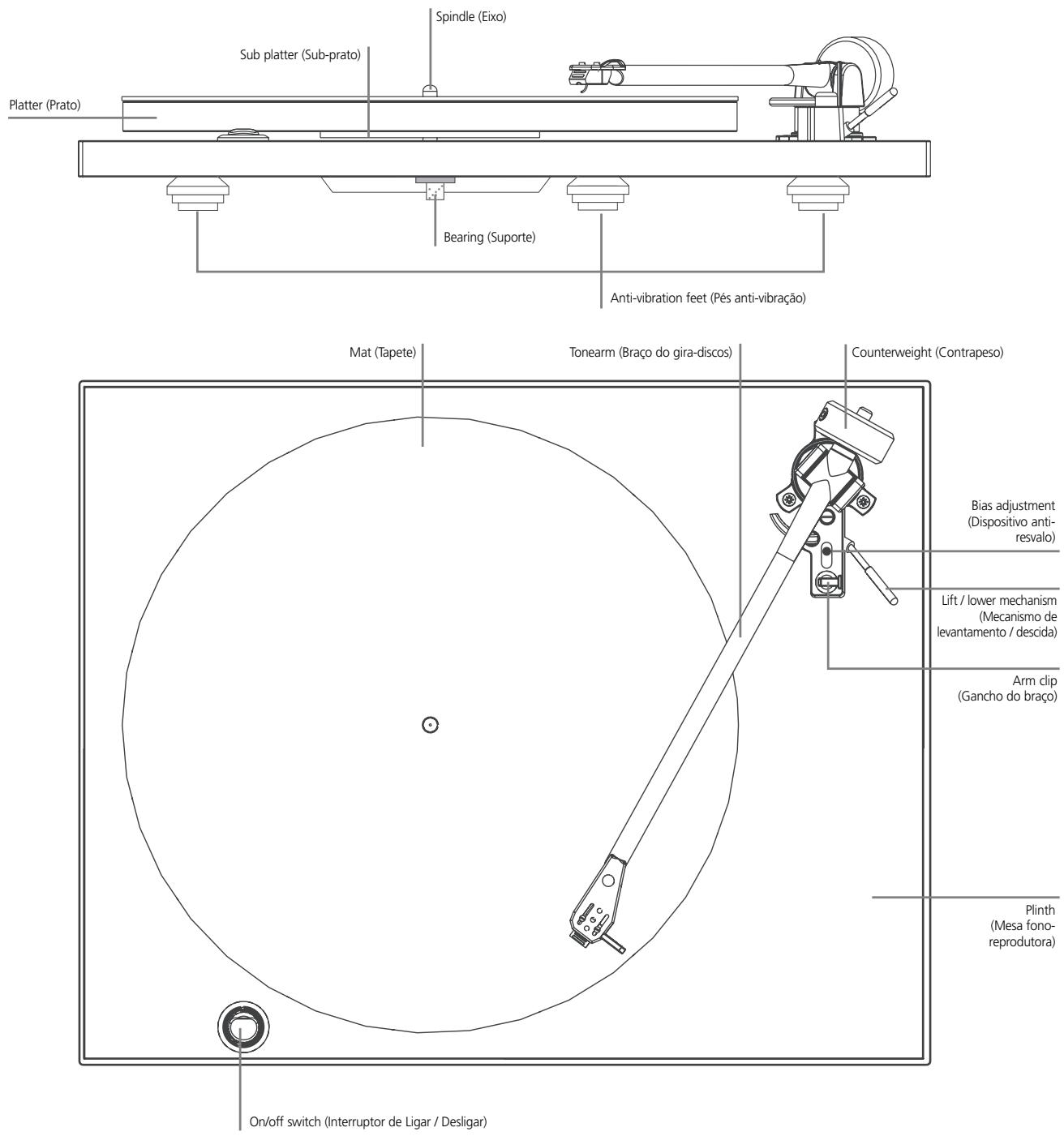

Platter (Prato) Sub platter (Sub-prato) Spindle (Eixo) Bearing (Suporte) Anti-vibration feet (Pés anti-vibração) Mat (Tapete) Tonearm (Braço do gira-discos) Counterweight (Contrapeso) Bias adjustment (Dispositivo anti- resvalo) Lift / lower mechanism (Mecanismo de levantamento / descida) Arm clip (Gancho do braço) Plinth (Mesa fono- reprodutora) On/off switch (Interruptor de Ligar / Desligar)

INSTALAÇÃO DA CÁPSULA FONOCAPTORA

Depois de se ter procedido à instalação da cápsula fonocaptora, através da utilização do transferidor de alinhamento fornecido e da tabela de cablagem (ilustrada à esquerda), é necessário regular a força de tracção da agulha e o dispositivo de anti-resvalo. Em primeiro lugar, deverá remover-se a protecção de plástico que envolve a cápsula fonocaptora... com extremo cuidado.

Retirar o braço do respectivo suporte e certificar-se de que o dispositivo de anti-resvalo está regulado para zero, utilize o peso de equilíbrio para deslocar a agulha para uma distância de cerca de 1 mm de um disco e, em seguida, rodar para dentro utilizando o peso (1 rotação completa = 2 mg), até que o peso de tracção da cápsula fonocaptora seja atingido. Por último, é necessário regular o dispositivo de anti-resvalo para o mesmo nível.

ESPECIFICAÇÕES DA CÁPSULA FONOCAPTORA

CARACTERÍSTICAS DO TRANSDUTOR

Resposta de frequência

Equilíbrio dos canais

Separação dos canais

Nível de potência de saída

Conformidade estática

Massa equivalente da extremidade

Ângulo de tracção vertical

Raio da agulha

Tipo da agulha

20 Hz - 20 kHz ±3 dB

2 dB a 1 kHz

20 dB a 1 kHz

5 mV ±2 dB a 1 kHz a 5 cm/s

16 mm/N

0,7 mg

26 graus

Resistência da carga

Capacitância da carga

Indutância interna

Resistência interna

Especificações da cápsula fonocaptora

Peso da cápsula fonocaptora

Centros de fixação

Peso de tracção

47 k ohms

150 - 400 pF

560 mH

700 ohms

características mecânicas

4,2 g

0,5" (12,7 mm)

Velocidades de rotação

Sistema de suspensão

accionamento por correia

motor síncrono de binário alto

33,3 e 45,1 rpm

3 pés de borracha sintética amortecedores da energia

BRAÇO DO GIRA-DISCOS

Funcionamento

Manual

Comprimento

289 mm; Comprimento total

Distância da agulha ao centro do prato

19,1 mm

Peso da cápsula fonocaptora

4,2 gramas

Força de tracção vertical

1,7 miligramas nominais

Capacitância do cabo

150 - 400 pF

ESPECIFICAÇÕES FÍSICAS

Dimensões (C x A x P) com a tampa descida

17 3/8 x 4 9/16 x 14 polegadas

447 x 115 x 365 mm

Peso líquido

11,57 lb / 5,25 kg

Peso de expedição

15,21 lb / 6,9 kg
