C555 - CD-Spieler NAD - Kostenlose Bedienungsanleitung

Produkttyp	Plattenspieler
Marke	NAD
Modell	C555
Antrieb	Riemen
Motor	Synchronmotor mit hohem Drehmoment, sehr geringe Vibration
Geschwindigkeiten	33,3 und 45,1 U/min (manueller Wechsel)
Aufhängung	3 absorbierende Füße aus Synthesekautschuk
Tonarm	Manuell, Gesamtlänge 289 mm, Abstand Achse-Spitze 244 mm, effektive Masse 9 g
Tonabnehmer	Goldring Elektra, Moving Magnet, austauschbare elliptische Nadel
Nennauflagekraft	1,7 g (Bereich 1,5–2,0 g)
Antiskating	Einstellung gleich der Auflagekraft
Abmessungen (BxHxT)	447 x 115 x 365 mm (geschlossener Deckel)
Nettogewicht	5,25 kg
Verpackungsgewicht	6,9 kg
Stromversorgung	230 V AC, 50 Hz
Hauptfunktionen	Wiedergabe von Schallplatten, manuelle Geschwindigkeitsumschaltung, manueller Tonarm, Tonarmheber
Pflege und Reinigung	Mit weichem Tuch reinigen (bei Bedarf feucht), keine Flüssigkeiten verwenden, Deckel geschlossen halten
Sicherheit	Den mittleren Nabenkern nicht anheben, Nadel nach dem Hören anheben, Plattenteller bei 45 U/min manuell anwerfen
Ersatzteile und Reparierbarkeit	Ersatznadeln bei Ihrem NAD-Händler erhältlich, keine Wartung erforderlich außer Setzung der Füße
Allgemeine Informationen	Auf ebener und stabiler Oberfläche verwenden, Deckel während der Wiedergabe geschlossen empfohlen, Verpackung für Transport aufbewahren

Häufig gestellte Fragen - C555 NAD

Welche Auflagekraft wird für den Tonabnehmer Goldring Elektra empfohlen?

Die optimale Auflagekraft beträgt 1,7 Gramm. Stellen Sie das Antiskating auf denselben Wert ein.

Wie ändere ich die Drehgeschwindigkeit?

Verschieben Sie den Antriebsriemen manuell von einer Riemenscheibe zur anderen zwischen den Positionen 33,3 und 45,1 U/min.

Was tun, wenn der Plattenspieler leicht geneigt ist?

Das ist nach einigen Monaten normal: Die Antivibrationsfüße setzen sich. Dies beeinträchtigt die Leistung nicht.

Wie reinige ich Plattenspieler und Deckel?

Verwenden Sie ein weiches Tuch, bei Bedarf leicht angefeuchtet. Verwenden Sie keine Reinigungsmittel.

Muss der Deckel während der Wiedergabe geschlossen bleiben?

Ja, das verhindert, dass sich Staub auf den Platten absetzt, und verbessert die Klangwiedergabe.

Wie installiere ich den Tonabnehmer?

Verwenden Sie die mitgelieferte Justierschablone, stellen Sie dann die Auflagekraft ein, indem Sie die Nadel 1 mm über der Platte schweben lassen, und schrauben Sie das Gegengewicht (1 Umdrehung = 2 g). Stellen Sie das Antiskating gleich ein.

Kann ich meine Platten mit einer Flüssigkeit reinigen?

Nein, verwenden Sie niemals Wasser oder Flüssigkeit. Staub wird von der Nadel weggefegt. Blasen Sie bei Bedarf auf die Nadel.

Wie schließe ich den Tonarm an das Kabel an?

Blau = rechte Masse, Grün = linke Masse, Rot = rechtes Signal, Weiß = linkes Signal.

Was tun, wenn der Riemen zu rutschen scheint?

Starten Sie bei 45 U/min den Plattenteller manuell im Uhrzeigersinn, während Sie START drücken, um die Belastung zu verringern.

Wo finde ich Ersatznadeln?

Ersatznadeln für den Tonabnehmer Goldring Elektra sind bei Ihrem NAD-Händler erhältlich.

BEDIENUNGSANLEITUNG C555 NAD

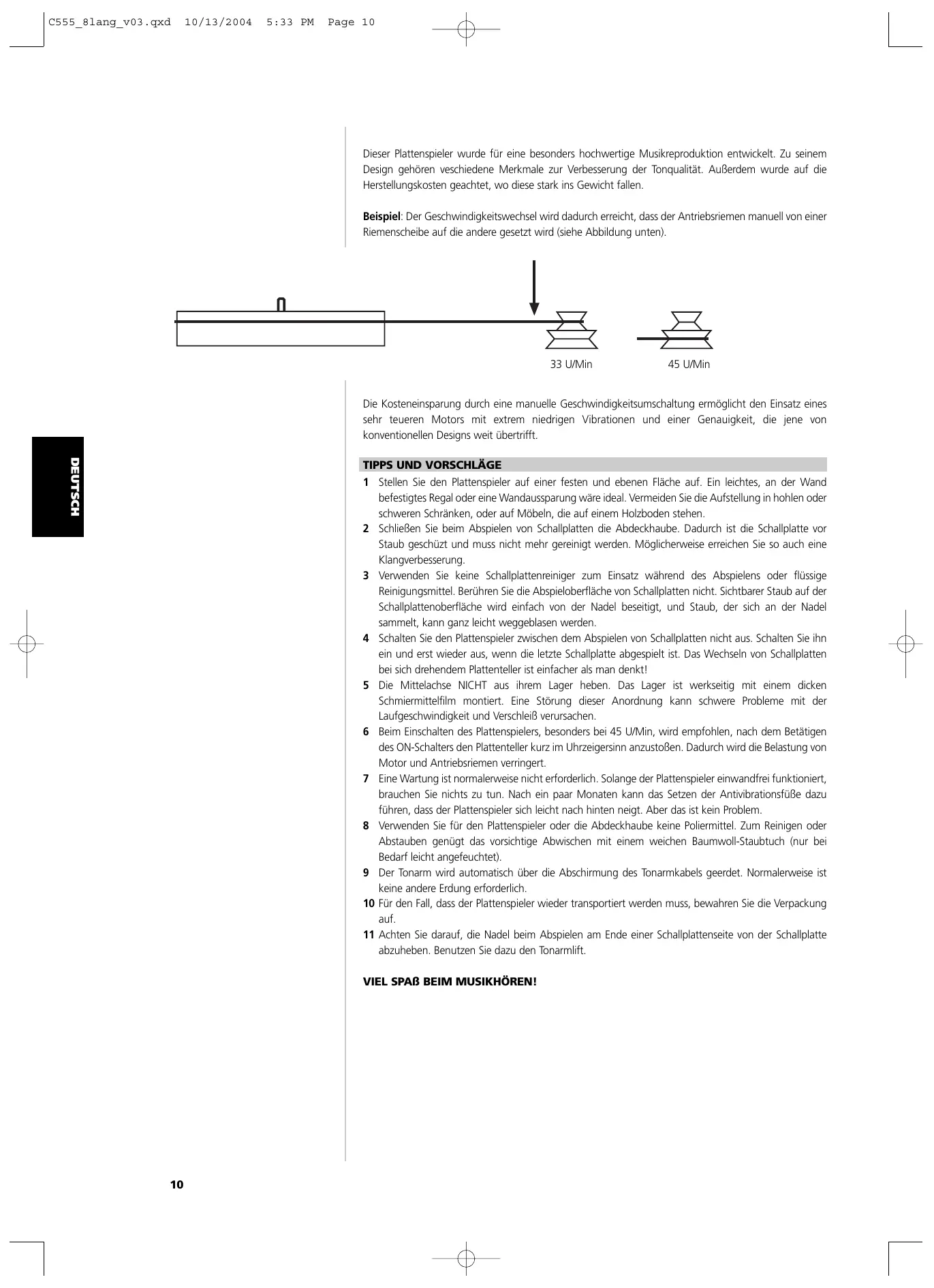

Der Plattenspieler NAD C 555 - Bedienungsanleitung

Dieser Plattenspieler wurde für eine besonders hochwertige Musikreproduktion entwickelt. Zu seinem Design gehören verschiedene Merkmale zur Verbesserung der Tonqualität. Außerdem wurde auf die Herstellungskosten geachtet, wo diese stark ins Gewicht fallen.

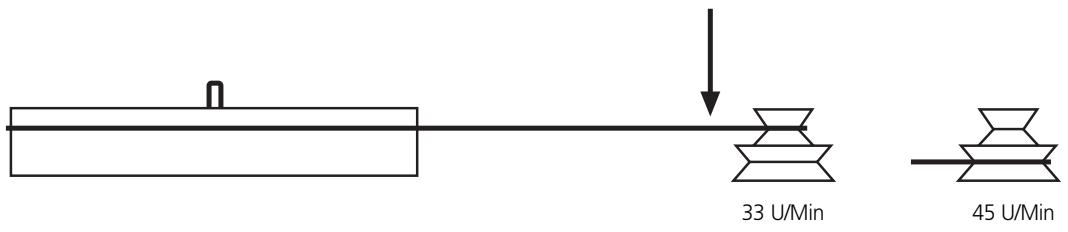

Beispiel: Der Geschwindigkeitswechsel wird dadurch erreicht, dass der Antriebsriemen manuell von einer Riemenscheibe auf die andere gesetzt wird (siehe Abbildung unten).

Die Kosteneinsparung durch eine manuelle Geschwindigkeitsumschaltung ermöglicht den Einsatz eines sehr teueren Motors mit extrem niedrigen Vibrationen und einer Genauigkeit, die jene von konventionellen Designs weit übertrifft.

TIPPS UND VORSCHLÄGE

1 Stellen Sie den Plattenspieler auf einer festen und ebenen Fläche auf. Ein leichtes, an der Wand befestigtes Regal oder eine Wandaussparung wäre ideal. Vermeiden Sie die Aufstellung in hohlen oder schweren Schränken, oder auf Möbeln, die auf einem Holzboden stehen.
2 Schließen Sie beim Abspielen von Schallplatten die Abdeckhaube. Dadurch ist die Schallplatte vor Staub geschüzt und muss nicht mehr gereinigt werden. Möglicherweise erreichen Sie so auch eine Klangverbesserung.
3 Verwenden Sie keine Schallplattenreiniger zum Einsatz während des Abspielens oder flüssige Reinigungsmittel. Berühren Sie die Abspieloberfläche von Schallplatten nicht. Sichtbarer Staub auf der Schallplattenoberfläche wird einfach von der Nadel beseitigt, und Staub, der sich an der Nadel sammelt, kann ganz leicht weggeblasen werden.
4 Schalten Sie den Plattenspieler zwischen dem Abspielen von Schallplatten nicht aus. Schalten Sie ihn ein und erst wieder aus, wenn die letzte Schallplatte abgespielt ist. Das Wechseln von Schallplatten bei sich drehendem Plattenteller ist einfacher als man denkt!
5 Die Mittelachse NICHT aus ihrem Lager heben. Das Lager ist werkseitig mit einem dicken Schmiermittelfilm montiert. Eine Störung dieser Anordnung kann schwere Probleme mit der Laufgeschwindigkeit und Verschleiß verursachen.
6 Beim Einschalten des Plattenspielers, besonders bei 45 U/Min, wird empfohlen, nach dem Betätigen des ON-Schalters den Plattenteller kurz im Uhrzeigersinn anzustoßen. Dadurch wird die Belastung von Motor und Antriebsriemen verringert.
7 Eine Wartung ist normalerweise nicht erforderlich. Solange der Plattenspieler einwandfrei funktioniert, brauchen Sie nichts zu tun. Nach ein paar Monaten kann das Setzen der Antivibrationsfüße dazu führen, dass der Plattenspieler sich leicht nach hinten neigt. Aber das ist kein Problem.
8 Verwenden Sie für den Plattenspieler oder die Abdeckhaube keine Poliermittel. Zum Reinigen oder Abstauben genügt das vorsichtige Abwischen mit einem weichen Baumwoll-Staubtuch (nur bei Bedarf leicht angefeuchtet).
9 Der Tonarm wird automatisch über die Abschirmung des Tonarmkabels geerdet. Normalerweise ist keine andere Erdung erforderlich.
10 Für den Fall, dass der Plattenspieler wieder transportiert werden muss, bewahren Sie die Verpackung auf.
11 Achten Sie darauf, die Nadel beim Abspielen am Ende einer Schallplattenseite von der Schallplatte abzuheben. Benutzen Sie dazu den Tonarmlift.

VIEL SPAß BEIM MUSIKHÖREN!

TONABNEHMERSYSTEM GOLDRING ELEKTRA

Der Plattenspieler NAD C 555 ist werkseitig mit einem magnetischen Tonabnehmersystem (MM) Goldring Elektra ausgestattet. Beachten Sie bitte bei der Inbetriebnahme, dass die optimale Auflagekraft für das System 1,7 g beträgt. Der Anti-Skating-Einsteller sollte deshalb auf denselben Wert eingestellt werden.

Ersatznadeln sind bei Ihrem NAD-Händler erhältlich.

TONARMKABEL

Blau = Linker Kanal, Erde

Grün = Rechter Kanal, Erde

Rot = Rechter Kanal, Signal

INBETRIEBNAHME DES TONABNEHMERSYSTEMS

Mit dem unter Zuhilfenahme des mitgelieferten Ausrichtungswinkelmessers und anhand der Verdrahtungstabelle (siehe links) eingebauten System, stellen Sie als Nächstes die Auflagekraft und das Anti-Skating ein. Ziehen Sie zuerst die Plastikkappe vom System ab ... vorsichtig.

Entriegeln Sie den Tonarm vom Halter und stellen Sie sicher, dass der Anti-Skating-Einsteller auf 0 steht. Verwenden Sie das Gegengewicht, um die Nadel ca. 1 mm über der Schallplatte „schweben“ zu lassen und drehen Sie das Gewicht dann nach innen (1 ganze Umdrehung entspricht 2 g), bis die Auflagekraft für das System erreicht ist. Stellen Sie den Anti-Skating-Einsteller abschließend auf denselben Wert ein.

TONABNEHMERSYSTEMDATEN

ÜBERTRAGUNGSEIGENSCHAFTEN

Frequenzbereich	20 Hz - 20 kHz ± 3 dB
Kanalbalance	2 dB bei 1 kHz
Kanaltrennung	20 dB bei 1 kHz
Ausgangspegel	5 mV ± 2 dB bei 1 kHz mit 5 cm/s
Nadelnachgiebigkeit	16 mm/N
Nadel-Vergleichsmasse	0,7 mg
Vertikaler Spurwinkel	26°
Nadelradius	eliptisch 0,00072 in x 0,0003 in (18 x 7 )
Nadeltyp	auswechselbar

ELEKTRISCHE EIGENSCHAFTEN

Abschlussimpedanz	47 k
Lastkapazität	150 - 400 pF
Spuleninduktivität	560 mH
Innenwiderstand	700 Ohm

MECHANISCHE EIGENSCHAFTEN

Systemgewicht	4,2 g
Headshell-Montage	0,5" (12,7mm)
Auflagekraft	1,5 - 2,0 g (1,7 g nominal)

C 555 - TECHNISCHE DATEN

PLATTENSPIELER

Antriebssystem	Riemenantrieb
Motor	Synchronmotor mit hohem Drehmoment
Geschwindigkeiten	33,3 und 45,1 U/Min
Aufhängung	3 energieabsorbierende, Synthetikgummifüße

TONARM

Betrieb	manuell
Länge	289 mm Gesamtlänge
	244 mm Drehgelenk bis Nadel
Effektive Masse	9 g
Überhang	19,1 mm
Systemgewicht	4,2 g
Vertikale Auflagekraft	1,7 g nominal
Kabelkapazität	150 - 400 pF

ABMESSUNGEN UND GEWICHT

Abmessungen bei geschlossener Abdeckhaube	(BxHxT) 447 x 115 x 365 mm
Nettogewicht	5,25 kg
Transportgewicht	6,9 kg
