Type de produit	Platine tourne-disques
Marque	NAD
Modèle	C555
Entraînement	Courroie
Moteur	Synchrone à couple élevé, très faible vibration
Vitesses	33,3 et 45,1 tr/min (changement manuel)
Suspension	3 pieds absorbeurs en caoutchouc synthétique
Bras de lecture	Manuel, longueur totale 289 mm, distance axe-pointe 244 mm, masse effective 9 g
Cellule	Goldring Elektra, aimant mobile, pointe elliptique interchangeable
Force d'appui nominale	1,7 g (plage 1,5–2,0 g)
Antiskating	Réglage identique à la force d'appui
Dimensions (LxHxP)	447 x 115 x 365 mm (couvercle fermé)
Poids net	5,25 kg
Poids emballé	6,9 kg
Alimentation	230 V AC, 50 Hz
Fonctions principales	Lecture de disques vinyles, changement manuel de vitesse, bras manuel, lève-bras
Entretien et nettoyage	Nettoyer avec chiffon doux (humide si nécessaire), ne pas utiliser de liquides, garder couvercle fermé
Sécurité	Ne pas soulever le moyeu central, relever la pointe après écoute, lancer manuellement le plateau à 45 tr/min
Pièces détachées et réparabilité	Pointes de rechange disponibles chez revendeur NAD, pas de maintenance nécessaire sauf tassement des pieds
Informations générales	Utiliser sur surface plane et rigide, couvercle fermé recommandé pendant lecture, conserver emballage pour transport

FOIRE AUX QUESTIONS - C555 NAD

Quelle est la force d'appui recommandée pour la cellule Goldring Elektra ?

La force d'appui optimale est de 1,7 grammes. Réglez l'antiskating à la même valeur.

Comment changer la vitesse de rotation ?

Déplacez manuellement la courroie d'entraînement d'une poulie à l'autre entre les positions 33,3 et 45,1 tr/min.

Que faire si la platine penche légèrement ?

C'est normal après quelques mois : les pieds antivibratoires se tassent. Cela n'affecte pas les performances.

Comment nettoyer la platine et le couvercle ?

Utilisez un chiffon doux, légèrement humecté si nécessaire. N'utilisez aucun produit de nettoyage.

Faut-il laisser le couvercle fermé pendant la lecture ?

Oui, cela empêche la poussière de se déposer sur les disques et améliore la reproduction sonore.

Comment installer la cellule de lecture ?

Utilisez le compas d'alignement fourni, puis réglez la force d'appui en faisant flotter la pointe à 1 mm au-dessus du disque, et vissez le contrepoids (1 tour = 2 g). Réglez l'antiskating identique.

Puis-je nettoyer mes disques avec un produit liquide ?

Non, n'utilisez jamais d'eau ou de liquide. Les poussières sont balayées par la pointe. Si nécessaire, soufflez sur la pointe.

Comment brancher le bras au câble ?

Bleu = masse droite, Vert = masse gauche, Rouge = signal droit, Blanc = signal gauche.

Que faire si la courroie semble glisser ?

Lors du démarrage à 45 tr/min, lancez manuellement le plateau dans le sens horaire en appuyant sur MARCHE pour réduire la contrainte.

Où trouver des pointes de rechange ?

Les pointes de rechange pour la cellule Goldring Elektra sont disponibles auprès de votre revendeur NAD.

MODE D'EMPLOI C555 NAD

Platine Tourne-disques NAD C 555 - Manuel d'Installation

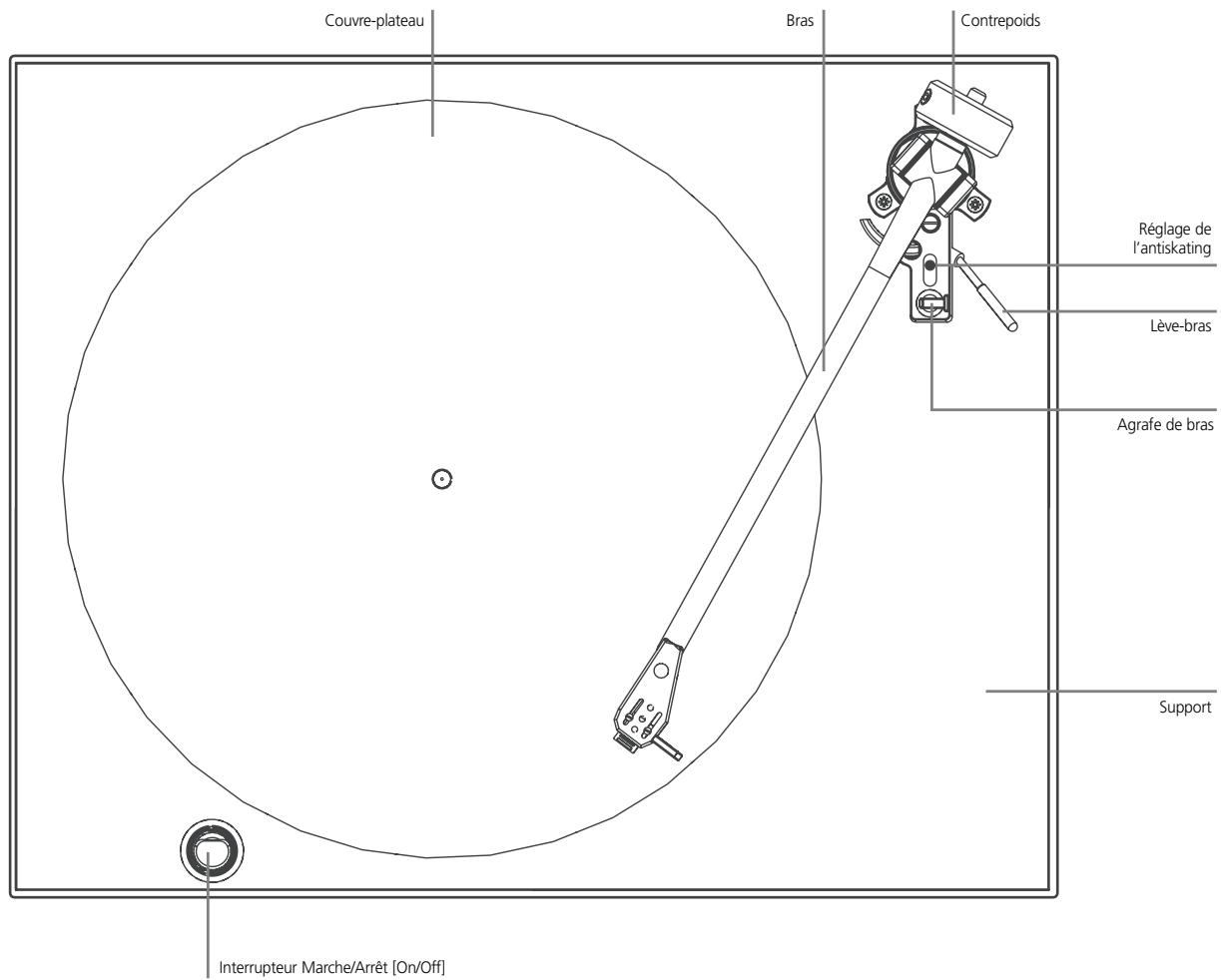

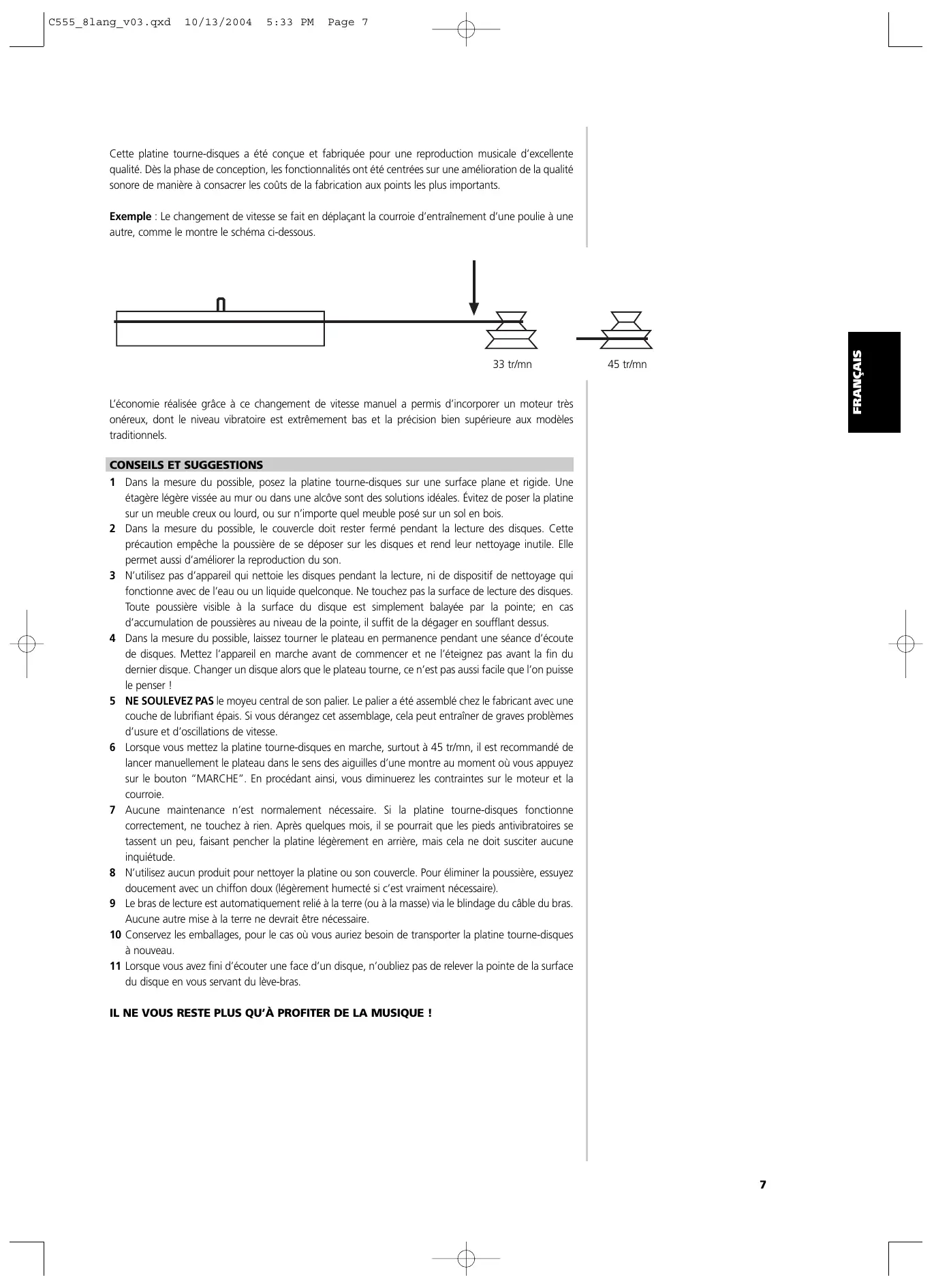

Cette platine tourne-disques a été conçue et fabriquée pour une reproduction musicale d'excellente qualité. Dès la phase de conception, les fonctionnalités ont été centrées sur une amélioration de la qualité sonore de manière à consacrer les coûts de la fabrication aux points les plus importants.

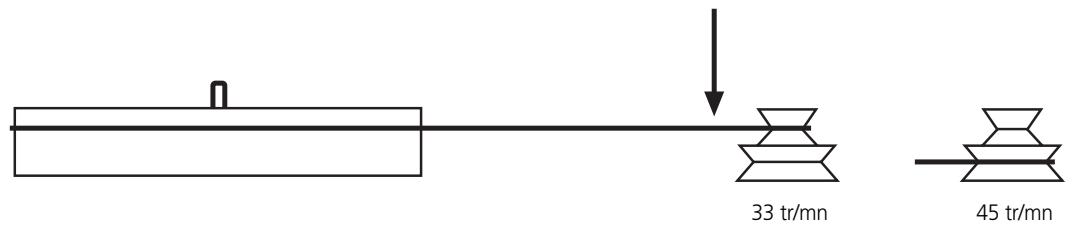

Exemple : Le changement de vitesse se fait en déplaçant la courroie d'entraînement d'une poulie à une autre, comme le montre le schéma ci-dessous.

L'économie réalisée grâce à ce changement de vitesse manuel a permis d'incorporer un moteur très onéreux, dont le niveau vibratoire est extrêmement bas et la précision bien supérieure aux modèles traditionnels.

CONSEILS ET SUGGESTIONS

1 Dans la mesure du possible, posez la platine tourne-disques sur une surface plane et rigide. Une étagère légère vissée au mur ou dans une alcôve sont des solutions idéales. Évitez de poser la platine sur un meuble creux ou lourd, ou sur n'importe quel meuble posé sur un sol en bois.
2 Dans la mesure du possible, le couvercle doit rester fermé pendant la lecture des disques. Cette précaution empêche la poussière de se déposer sur les disques et rend leur nettoyage inutile. Elle permet aussi d'améliorer la reproduction du son.
3 N'utilisez pas d'appareil qui nettoie les disques pendant la lecture, ni de dispositif de nettoyage qui fonctionne avec de l'eau ou un liquide quelconque. Ne touchez pas la surface de lecture des disques. Toute poussière visible à la surface du disque est simplement balayée par la pointe; en cas d'accumulation de poussières au niveau de la pointe, il suffit de la dégager en soufflant dessus.
4 Dans la mesure du possible, laissez tourner le plateau en permanence pendant une séance d'écoute de disques. Mettez l'appareil en marche avant de commencer et ne l'éteignez pas avant la fin du dernier disque. Changer un disque alors que le plateau tourne, ce n'est pas aussi facile que l'on puisse le penser !
5 NE SOULEVEZ PAS le moyeu central de son palier. Le palier a été assemblé chez le fabricant avec une couche de lubrifiant épais. Si vous dérangez cet assemblage, cela peut entraîner de graves problèmes d'usure et d'oscillations de vitesse.
6 Lorsque vous mettez la platine tourne-disques en marche, surtout à 45 tr/mn, il est recommandé de lancer manuellement le plateau dans le sens des aiguilles d'une montre au moment où vous appuyez sur le bouton "MARCHE". En procédant ainsi, vous diminuerez les contraintes sur le moteur et la courroie.

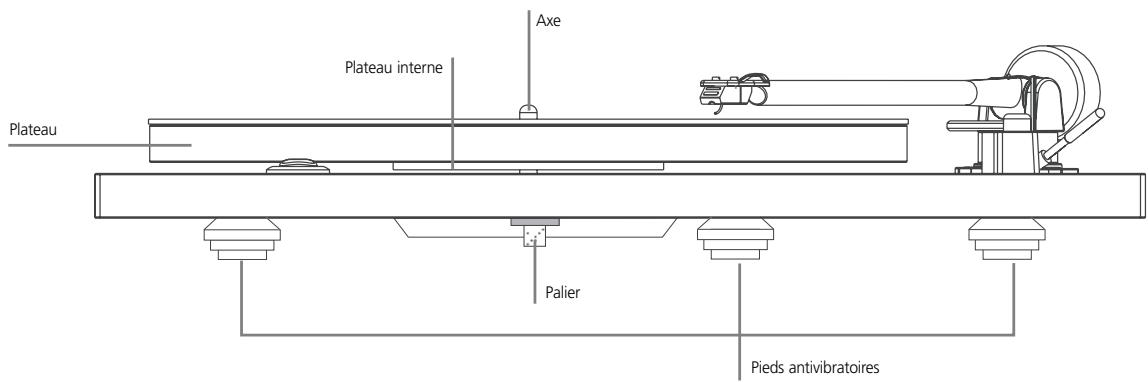

7 Aucune maintenance n'est normalement nécessaire. Si la platine tourne-disques fonctionne correctement, ne touchez à rien. Après quelques mois, il se pourrait que les pieds antivibratoires se tassent un peu, faisant pencher la platine légèrement en arrière, mais cela ne doit susciter aucune inquiétude.
8 N'utilisez aucun produit pour nettoyer la platine ou son couvercle. Pour éliminer la poussière, essuyez doucement avec un chiffon doux (légèrement humecté si c'est vraiment nécessaire).
9 Le bras de lecture est automatiquement relié à la terre (ou à la masse) via le blindage du câble du bras. Aucune autre mise à la terre ne devrait être nécessaire.
10 Conservez les emballages, pour le cas où vous auriez besoin de transporter la platine tourne-disques à nouveau.
11 Lorsque vous avez fini d'écouter une face d'un disque, n'oubliez pas de relever la pointe de la surface du disque en vous servant du lève-bras.

IL NE VOUS RESTE PLUS QU'À PROFITER DE LA MUSIQUE !

CÂBLAGE DU BRAS

Bleu = Masse droite

Vert = Masse gauche

Rouge = Signal droit

Blanc = Signal gauche

CELLULE DE LECTURE GOLDRING ELEKTRA

Votre platine tourne-disques NAD C 555 est équipée à l'origine d'une cellule de lecture Goldring Elektra à aimant mobile. Lorsque vous suivez les instructions de configuration, veuillez noter que la force d'appui optimale est de 1,7 grammes pour la cellule. Le réglage de l'antiskating doit donc être à la même valeur.

Des pointes de rechange sont disponibles auprès de votre revendeur NAD.

CONFIGURATION DE LA CELLULE

Après avoir mis en place la cellule de lecture en vous servant du compas d'alignement fourni, et en vous référant au schéma de câblage (à gauche), réglez la force d'appui et la force antiskating. Tout d'abord, en faisant très attention, retirez la protection en plastique de la cellule.

Dégrafez le bras de son support, après avoir vérifié que le réglage antiskating affiche zéro, et utilisez le contrepoids pour faire "flotter" la pointe environ 1 mm au dessus de la surface d'un disque, puis vissez le contrepoids (1 tour complet = 2 g) pour régler le force d'appui de la cellule. Pour terminer, affichez la même valeur sur l'antiskating.

CARACTÉRISTIQUES DE LA CELLULE

TRANSDUCTEUR

Réponse en fréquence à ± 3 dB	20 Hz à 20 kHz
Symétrie des canaux	2 dB à 1 kHz
Séparation des canaux	20 dB à 1 kHz
Niveau de sortie à ± 2 dB	5 mV à 1 kHz, à 5 cm/s
Compliance latérale statique	16 mm/N
Masse équivalente à l’extrémité	0,7 mg
Angle vertical	26 degrés
Taille de la pointe	Elliptique 18 x 7
Type de pointe	échangeable

ÉLECTRIQUES

Résistance de charge	47 k-ohms
Capacitance de charge	150 à 400 pF
Inductance interne	560 mH
Résistance interne	700 ohms

MÉCANIQUES

Poids de la cellule	4,2 g
Axes de fixation	12,7 mm
Force d'appui	1,5 à 2,0 g - 1,7 g nominale

C 555 - CARACTÉRISTIQUES

ENSEMBLE PLATEAU

Entraînement	Courroie
Moteur	Moteur synchrone à couple élevé
Vitesses	33,3 et 45,1 tr/mn
Suspension	3 pieds absorbeurs d’énergie en caoutchouc synthétique

BRAS

Fonctionnement	Manuel
Longueur	289 mm longueur totale
	244mm entre l'axe et la pointe
Masse effective	9 grammes
Avance	19,1 mm
totale de la cellule	4,2 grammes
Force d'appui	1,7 grammes nominale
acitance du câble	150 à 400 pF

ENCOMBREMENT ET POIDS

Dimensions hors tout (LxHxP), couvercle fermé	447 x 115 x 365 mm
Poids net	5,25 kg
Poids emballé	6,9 kg

1,5 - 2,0 g (1,7 g nominais)
