Tipo de producto	Tocadiscos
Marca	NAD
Modelo	C555
Accionamiento	Correa
Motor	Sincrónico de alto par, muy baja vibración
Velocidades	33,3 y 45,1 rpm (cambio manual)
Suspensión	3 pies amortiguadores de caucho sintético
Brazo de lectura	Manual, longitud total 289 mm, distancia eje-punta 244 mm, masa efectiva 9 g
Cápsula	Goldring Elektra, imán móvil, punta elíptica intercambiable
Fuerza de apoyo nominal	1,7 g (rango 1,5–2,0 g)
Antiskating	Ajuste idéntico a la fuerza de apoyo
Dimensiones (Largo x Alto x Profundo)	447 x 115 x 365 mm (tapa cerrada)
Peso neto	5,25 kg
Peso empaquetado	6,9 kg
Alimentación	230 V CA, 50 Hz
Funciones principales	Reproducción de discos de vinilo, cambio manual de velocidad, brazo manual, elevador de brazo
Mantenimiento y limpieza	Limpiar con paño suave (húmedo si es necesario), no usar líquidos, mantener la tapa cerrada
Seguridad	No levantar el cubo central, levantar la punta después de escuchar, lanzar manualmente el plato a 45 rpm
Piezas de repuesto y reparabilidad	Puntas de repuesto disponibles en el distribuidor NAD, no es necesario mantenimiento excepto asentamiento de los pies
Información general	Usar sobre superficie plana y rígida, tapa cerrada recomendada durante la reproducción, conservar el embalaje para el transporte

Preguntas frecuentes - C555 NAD

¿Cuál es la fuerza de apoyo recomendada para la cápsula Goldring Elektra?

La fuerza de apoyo óptima es de 1,7 gramos. Ajuste el antiskating al mismo valor.

¿Cómo cambiar la velocidad de rotación?

Desplace manualmente la correa de transmisión de una polea a otra entre las posiciones 33,3 y 45,1 rpm.

¿Qué hacer si el tocadiscos se inclina ligeramente?

Es normal después de unos meses: los pies antivibratorios se asientan. Esto no afecta el rendimiento.

¿Cómo limpiar el tocadiscos y la tapa?

Use un paño suave, ligeramente humedecido si es necesario. No use ningún producto de limpieza.

¿Es necesario dejar la tapa cerrada durante la reproducción?

Sí, esto evita que el polvo se deposite en los discos y mejora la reproducción del sonido.

¿Cómo instalar la cápsula de lectura?

Use el compás de alineación proporcionado, luego ajuste la fuerza de apoyo haciendo flotar la punta a 1 mm por encima del disco, y atornille el contrapeso (1 vuelta = 2 g). Ajuste el antiskating igual.

¿Puedo limpiar mis discos con un producto líquido?

No, nunca use agua ni líquido. El polvo es barrido por la punta. Si es necesario, sople sobre la punta.

¿Cómo conectar el brazo al cable?

Azul = masa derecha, Verde = masa izquierda, Rojo = señal derecha, Blanco = señal izquierda.

¿Qué hacer si la correa parece resbalar?

Al arrancar a 45 rpm, lance manualmente el plato en sentido horario presionando ENCENDIDO para reducir la tensión.

¿Dónde encontrar puntas de repuesto?

Las puntas de repuesto para la cápsula Goldring Elektra están disponibles en su distribuidor NAD.

MANUAL DE USUARIO C555 NAD

El Tocadiscos NAD C 555 - Manual del Usuario

Este tocadiscos se ha concebido para proporcionar una reproducción musical extremadamente buena. Forman parte del diseño varias prestaciones que mejoran la calidad del sonido y que concentran los costes de fabricación donde más se precisan

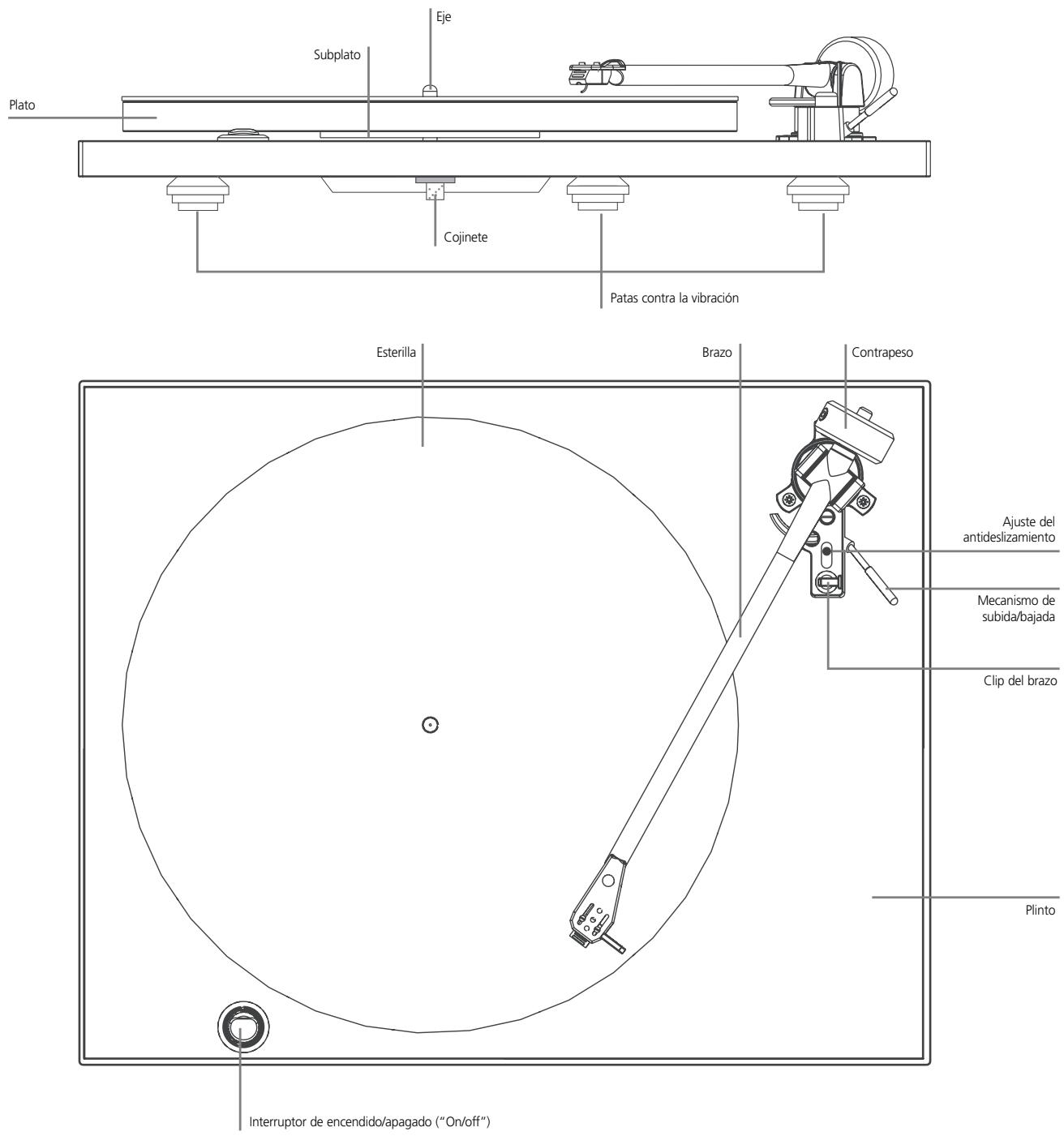

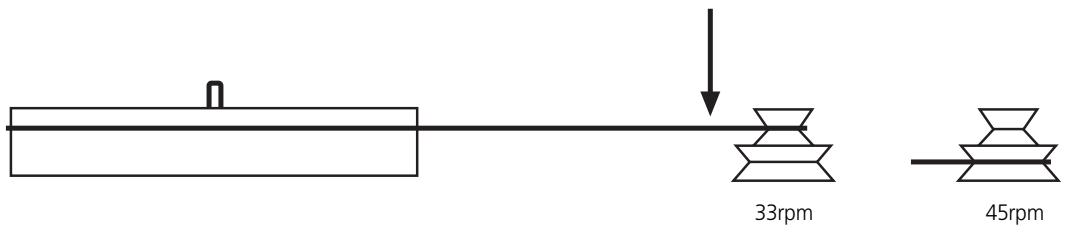

Ejemplo: El cambio de velocidad se consigue moviendo manualmente la correa de accionamiento desde una polea a otra como se muestra abajo.

El ahorro de coste al utilizar el cambio manual de velocidad permite emplear un motor muy caro de baja vibración con una precisión que supera la de los diseños convencionales.

CONSEJOS Y SUGERENCIAS

1 Trate de montar el tocadiscos sobre una superficie rígida y nivelada. Una ligera balda atornillada a la pared o en un nicho resultaría ideal. Evite instalarlo en armarios huecos o pesados o en algo que vaya montado sobre un suelo de madera.
2 Trate de mantener la tapa cerrada mientras reproduzca discos. Así evitará que polvo caiga sobre los discos y hará innecesaria su limpieza. Además tal vez se mejore el sonido.
3 No utilice un producto de limpieza de discos que limpie mientras se toca el disco, no otros productos de limpieza que empleen agua o líquidos. Evite tocar la superficie de reproducción de los discos. El polvo visible sobre la superficie del disco lo elimina la aguja y lo que se acumule en ella se elimina fácilmente soplándolo.
4 Trate de dejar el tocadiscos funcionando durante una sesión de reproducción de discos. Conéctelo antes de empezar y desconéctelo sólo cuando haya finalizado el último disco.
5 NUNCA levante el cubo central de su cojinete. Este se monta en fábrica con una película de lubricante espeso. La interferencia con esto puede originar serios problemas de variación de la velocidad y de desgaste.
6 Cuando se conecta el tocadiscos, especialmente a 45 rpm, se recomienda dar al plato una rápida vuelta en igual sentido que las agujas del reloj al tiempo que se aprieta el interruptor de conexión 'ON'. De este modo se alivia el esfuerzo sobre el motor y la correa.
7 No debería precisarse mantenimiento. Si el tocadiscos está funcionando bien, no lo toque. Al asentarse un poco las patas contra la vibración puede hacer que el tocadiscos se incline hacia atrás después del algunos meses, pero esto no deberá resultarle preocupante.
8 No utilice ceras sobre el tocadiscos ni sobre la tapa. Para limpiarlos o quitarles el polvo, basta pasar con cuidado un suave paño de algodón (ligeramente humedecido, solamente si fuere necesario).
9 El brazo va conectado automáticamente a masa (o a tierra) a través del apantallado del cable del brazo. Ninguna otra puesta a tierra debería ser necesaria.
10 Guarde el embalaje en caso de que el tocadiscos tenga que ser transportado en el futuro.
11 Cuando el fisco llega al final de una cara, no olvide levantar la aguja de la superficie del disco usando su mecanismo de subida/bajada.

¡DISFRUTE DE LA MÚSICA!

CÁPSULA FONOCAPTORA GOLDRING ELEKTRA

Su tocadiscos NAD C 555 viene con una cápsula fonocaptora de imán móvil Goldring Elektra montado en fábrica. Al seguir las instrucciones de preparación, sírvase tener presente que el peso óptimo de seguimiento de pista es de 1,7 gramos para la cápsula fonocaptora. El ajustador del antideslizamiento deberá ser ajustado entonces con el mismo ajuste.

El concesionario NAD le puede proporcionar agujas de repuesto.

CABLEADO DEL BRAZO

Azul = Tierra izquierda

Verde = Tierra derecha

Rojo = Señal derecha

Blanco = Señal izquierda

AJUSTE DE LA CÁPSULA FONOCAPTORA

Estando la cápsula fonocaptora montada, usando el transportador de alineación suministrado y el cuadro de cableado (mostrado a la izquierda), ajuste a continuación la fuerza de seguimiento y el antideslizamiento. Primeramente, deslice la cubierta de protección de la cápsula fonocaptora Con cuidado.

Suelte el brazo de su retenedor y cerciórese de que el ajustador de antideslizamiento esta fijado en cero, utilice el contrapeso para 'flotar' la aguja aproximadamente con 1mm de separación de un disco, luego marque hacia adentro con el contrapeso, (1 vuelta completa = 2g) hasta que se logre el peso de seguimiento de pista de la cápsula fonocaptora. Finalmente, fije el ajustador del antideslizamiento con el mismo ajuste.

ESPECIFICACIÓN DE LA CÁPSULA FONOCAPTORA

CARACTERÍSTICAS DE TRANSDUCTORES

Respuesta de frecuencia	20 Hz - 20 kHz ± 3dB
Equilibrio de canales	2 dB a 1 kHz
Separación de canales	20 dB a 1 kHz
Nivel de salida	5mV ± 2 dB a 1 kHz a 5 cm/s
Conformidad estática	16 mm/N
de la punta de la aguja	0,7mg
de seguimiento de pista	26 grados
Radio de la aguja	Elíptico 0,00072 pulgadas x 0.0003 pulgadas(18 x 7 )
Tipo de aguja	sustituible

ESPECIFICACIÓN DE LA CÁPSULA FONOCAPTORA

CARACTERÍSTICAS ELÉCTRICAS

Resistencia de carga	47 k ohmios
apacitancia de carga	150-400 pF
Inductancia interna	560mH
Resistencia interna	700 ohmios

CARACTERÍSTICAS MECÁNICAS

Peso de la cápsula fonocaptora	4,2g
Centros de fijación	0,5" (12,7 mm)
Peso de seguimiento de pista	1,5 - 2,0 g (1,7 g nominal)

ESPECIFICACIONES DEL C 555

TOCADISCOS

Sistema de accionamiento	Accionamiento por correa
Motor	Motor síncrono de alto par
Velocidades	33,3 y 45,1 rpm
Sistema de suspensión	3 apoyos de caucho sintético absorbentes de energía

BRAZO

Funcionamiento	Manual
Longitud total	289 mm - 244mm desde el pivote a la aguja
activa de la punta	9 gramos
Colgante	19,1mm
sula fonocaptora	4,2 gramos
cimiento de pista	1,7 gramos nominal
citancia de cable	150-400 pF

ESPECIFICACIONES FÍSICAS

Dimensiones con la tapa abajo	17^3/8 × 4^9/16 × 14'' / 447 × 115 × 365 mm (Anchura x Altura x Fondo)
Peso neto	11.57lb 5.25 kg
Peso de embarque	15.21lb 6,9 kg

Elíptico 0,00072 polegadas x 0,0003 polegadas

(18 μ × 7 μ)

substituível
