MANUALE UTENTE CI9120 NAD

I Introduzione 3-5
Istruzioni sulla sicurezza 4
Il Funzionamento 6-10 - Logica NAD ATO 6 - NAD OMC 7 - Circuiteria di protezione NAD 7
Montaggio dello scaffale. 11
Montaggio della mensola. 11
Accoppiamenti dei circuiti dei diffusori. 12
Configurazione client (entrata/destinazione canale). 14
Configurazione client (Flex-Pad). 15
IV Ricerca guasti 17
V Specifiche 18
VI Schema di sostituzione fusibili 19

ATTENZIONE: PERSONALE DI INSTALLAZIONE

I componenti di montaggio sono stati progettati appositamente per l'amplificatore NAD serie CI. Consigliamo di non sostituire i componenti di montaggio.

A causa della capacité ad alta potenza dell'amplificatore NAD series Cl, le alimentazioni sono pesanti e potrebbero richiedere più di una persona addetta all'instrumentazione per montare l'amplificatore su scaffale.

NOTA

Quando si colloca l'amplificatore su una superficie, il suo peso deve sempre gravare sul suo piede inferiore. Non appoggiare mai l'amplificatore sul pannello posteriore,cioè con quello anteriore rivolto versusl'alto. Una tale operazione rischia di danneggiare i connettori di ingresso/uscita.

L'amplificatore genera una moderata quantità di calore, in quanto necessita di ventilazione interna. Fare in modo che le griglie di ingresso ed uscita poste nella parte superiore, inferiore, laterale e posteriore non siano ostruite da carta o altri materiali.

NOTA

Per evitare il rischio di incendio o scossa elettrica, fare in modo che nessun liquido o umilità penetrino nell' amplificatore. Nel caso in cui dovesse cadervi per caso del liquido, disinserire immediatamente l'alimentazione e scollegare il cavo dell'alimentazione principale C.A. alla presa a muro.

Non aprire l'amplificatore né tentare di modificarlo o ripararlo da soli. Riferire tutti gli interventi di assistenza necessari ad un tecno qualificato.

Le specifiche ed il design possono subire modifiche alla preavviso. Tutte le specifiche sono quelle valide al momento della stampa.

NAD®, OMC™, ATO Logic™ e Flex-Pad™ sono marchi di fabbrica di NAD Electronics International, una divisione di Lenbrook Industries Limited.

© 2000, NAD Electronics International, una divisione di Lenbrook Industries Limited

SPIEGAZIONE DEI SIMBOLI GRAFICI

Il lampo con il symbolo della punta di freccia all'interno di un triangolo equilatero serve a mettere in guardia l'utente sulla presenza di "tensioni pericolose" non isolate all'interno dell'involucro del prodotto che potrebbero avera una grandezza sufficiente per rappresentare un rischio di scossa elettrica per le persone.

Il punto esclamativo all'interno di un triangolo equilatero serve a mettere in guardia l'utente sulla presenza di importanti istruzioni operative e di manutenzione (assistenza) nella letteratura di accompagnamento dell'accessorio.

PRECAUZIONI

Prima diMETTARE in funzione l'unità, leggere attendentamente dall'inizio alla fine il Manuale delle istruzioni. Assicurarsi di conservare le istruzioni di funzionamento per potervi fare riferimento in un secondo tempo. Occorre rispetto alla lettera tutte le awertenzecontainne nelle istruzioni di funzionamento e sull'unità, lo stesso vale per i punti che riguardano la sicurezza, comeindicato di seguito.

INSTALLAZIONE

1 Acqua ed umidità - Non usare esta unità nelle vicinanze di acqua, ad esempio una vasca da bagno, un lavandino, una piscina o simili.
2 Zone calde - Non usare esta unità vicino a fonti di calorie, incluso sfiati di caloriferi, stufe o altre apparecchiature che sprigionano calorie. Inoltre, non deve essere collocata a temperature inferiori ai 5^ o superfiori ai 35^ .
3 Superficie di montaggio - Collocare l'unità su una superficie piatta ed uniforme.
4 Ventilazione - Occorre collocare l'unità in modo che disponga di uno spazio adeguato attorno in grado di assicurare la corretta ventilazione. Lasciare 10 cm (4 pol.) di spazio vuoto sua nella parte posteriore che da那一 della superiore dell'unità e 5 cm (2 pol.) da ciascun lato. - Non collocare su un fatto, una coperta o una superficie simile che possa bloccare le bocchette di ventilazione. - Non installare l'unità in una scansia, libreria, o altre strutture chiuse in cui possa essere impedita la ventilazione.
5 Ingresso di oggetti e liquidi - Prestare attenzione che oggetti o liquidi non penetrino all'interno dell'unità atraverso le bocchette di ventilazione.
6 Carrelli o tavolini di supporto - Quando l'unità è collocata su un carrello o un tavolino, occorre spostarla con attenzione. Arresti repentini, forza eccessiva e pavimento irregolare potrebbero provocare il ribaltamento dell'apparecchiatura e del carrello.
7 Montaggio a muro o dal soffitto - L'unità non deve essere montata contro un muro o il soffitto, a meno che non venga altrimenti specificato nelle istruzioni di funzionamento.

ATTENZIONE! PER RIDURRE IL RISCHIO DI INCENDIO O DI SCOSSE ELETTRONICHE, NON ESPORRE QUESTO ACCESSORIO ALLA PIOGGIA O ALL'UMIDITA

Questo prodotto è stato fabbricato per rispettore i requisiti di radiodisturbi della DIRITTIVA CEE 89/68/EEC e 73/23/EEC.

ALIMENTAZIONE ELETTRICA

1 Sorgenti di alimentazione - Collegare questa unità soltanto alle fonti di alimentazione specificate nelle istruzioni di funzionamento e come contrassegnate sull'unità stessa.
2 Polarizzazione - Quale caratteristica di sicurezza, alcune unità sono dotate di prese di alimentazione CA polarizzate che possono essere inserte solo in un senso in una presa. Nel caso in cui fosse difficoltà o impossibile insertire la spina CA in una presa, invertirla e ritentare. Se ora risultasse difficoltà insertirla nella presa, contattare un technician dell'assistenza qualificato o sostuire la presa. Per evitare di annullare la caratteristica di sicurezza della spina polarizzata, non forzarla in una presa di alimentazione.
3 Cavo di rete CA - Quando si scollega il cavo di rete CA, tirarlo alla spina di alimentazione CA. Non tirare direttamente il cavo.

• Non toccare mai la spina di alimentazione CA con le mani bagnate, perché si potrebbe causare un incendio o una scossa.
• I cavi di rete devono essere arrotolati per evitare che si pieghino in modo eccessivo, che restino pizzicati o che qualcuno vi cammini sopra. Prestare particolare attenzione al cavo dall'unità alla presa di alimentazione.
• Evitare di sovraccaricare le prese CA ed i cavi di prolunga或者其他 lo rortata, perché ciò potrebbe causare un incendio o una scossa.

4 Cavo di prolunga - Per evitare la scossa elettrica, non usare una spina di alimentazione CA polarizzata con un cavo di prolunga, un innesto o altre prese a meno che la spina polarizzata non possa essere inserita completamente per evitare che le lamelle della spina restino esposte.
5 Durante la pausa di utilizzo - Se l'unità non viene usata per vari mesi o un periodo superiore, scollegare il cavo di rete CA alla relativa presa. Quando il cavo è inserto, una piccola quantità di corrente continua a passare e raggiunge l'unità,anche con l'alimentazione spenta.

ATTENZIONE

Eventuali modifiche o regolazioni a quello prodotto non escludamente approvate dal fabbricante potrebbero renderere nullo il diritto dell'utente o l'autorità a far funzionare il prodotto stesso.

DANNI CHE RICHIEDONO ASSISTENZA

Far realizzare gli interventi di assistenza all'unità da un technician qualificato nei seguenti casi:

se la spina di alimentazione CA è stata danneggiata.
- se oggetti estranei o liquidi sono penetrati nell'unità.
- se l'unità è stata esposta alla pioggia o all'acqua oppure non sembra funzionare normalmente.
se l'unità mostra delle marcate modifiche nelle prestazioni.
- se l'unità è caduta o il cabinet è stato danneggiato

NON TENTARE DI EFFETTUARE INTERVENTI DI ASSISTENZA DA SOLI - REGISTRAZIONE DELL'UTENTE

Per comodità, registrar il numero di modello ed il numero di série (si trovano nella parte posteriore dell'apparecchio) nelle spazio fornito di seguito. Quando si contatta il proprio rivenditore in caso di difficultità, comuncare tali numeroi.

Numero di modello. :

Numero di série ..

LOGICA NAD ATO

È possibile accendere l'amplificatore series CI in uno qualsiasi dei modi discrete per la flessibilità completa delsystema: dall'interruttore del pannello anterio 12V-TRIGGER o da un circuito di rilevamento del segnale"SLEEP/WAKE". Il commando di alimentazione ON/OFF è gestito alla logica di accensione automatica(Automated Turn-On) o circuito della Logica ATO, cui occorre che l'amplificatore sia commutato nuovamente in standby dello stesso modo in cui è stato attivato. In altre parole, se l'amplificatore viene attenuato dal segnale di dato a 12 V, non può essere commutato in standby attraverso l'interruttore del pannello anterio, ma occorre attendere l'eliminazione del segnale di dato a 12 V. In pratica, una volta installato l'amplificatore NAD series CI, lavorabile si userà soltanto uno dei metodi.

SCHEMA DELLA LOGICA ATO

SWITCH	LED color ambra sull'interrottore di alimentazione anteriore	LED di colore verde SWITCH	LED di colore verde 12V-TRIGGER	LED di colore verde SENSE
Interruttore VACATION impostato su VACATION	SPENTO	SPENTO	SPENTO	SPENTO
Interruttore VACATION impostato su ON	ACCESO	SPENTO	SPENTO	SPENTO
Premere l'interruttore di alimentazione anteriore con l'interruttore VACATION impostato su ON	SPENTO	ACCESO	SPENTO	SPENTO
Premere l'interruttore di alimentazione anteriore con l'interruttore VACATION impostato su ON	ACCESO	SPENTO	SPENTO	SPENTO
12V-TRIGGER	LED color ambra sull'interrottore di alimentazione anteriore	LED di colore verde SWITCH	LED di colore verde 12V-TRIGGER	LED di colore verde SENSE
Interruttore VACATION impostato su VACATION	SPENTO	SPENTO	SPENTO	SPENTO
Interruttore VACATION impostato su ON	ACCESO	SPENTO	spENT0	SPENT0
INNESSCO A 12 V = 0V con l'interruttore VACATION impostato su ON	ACCESO	SPENT0	SPENT0	SPENT0
INNESSCO A 12 V = 12V con l'interruttore VACATION impostato su ON	SPENT0	SPENT0	ACCESO	SPENT0
SENSE	LED color ambra sull'interrottore di alimentazione anteriore	LED di colore verde SWITCH	LED di colore verde 12V-TRIGGER	LED di colore verde SENSE
Interruttore VACATION impostato su VACATION	SPENT0	SPENT0	SPENT0	SPENT0
Interruttore VACATION impostato su ON	ACCESO	SPENT0	SPENT0	SPENT0
Interruttore SLEEP/WAKE SENSE DEFEAT impostato su SENSE DEFEAT con l'interruttore VACATION impostato su ON	ACCESO	SPENT0	SPENT0	SPENT0
Interruttore SLEEP/WAKE SENSE DEFEAT impostato su SLEEP/WAKE ed eventuali sorgenti di ingresso superiore a 20mV con l'interruttore VACATION impostato su ON	SPENT0	SPENT0	SPENT0	ACCESO

NAD OMC

Il circuito di gestione delle uscite (OMC) proprietario NAD assicura che sua disponibile tutte la potenza a qualiasi impedenza di carico ragionevole. Il circuito OMC comanda i canali dell' amplificatore gestendo il livello di entrata, in caso di segnale di entrata volutamente eccessivo e/o il livello di uscita, in caso di guasto dei diffusori o del cavo dei diffusori. Ciò non solo protege l' amplificatore, ma evitaanche che i carichi adesso collegati possano provocare surriscaldamento, il che è un fattore importante quando ci si preoccupa dell'affidabilità di un impianto installato. Quando il circuito OMC rileva una potenziale situazione di guasto ed inizia a limitare il flusso di corrente, si accende un LED color ambra sul pannello anteriore per avisare l'installatore/ proprietario dell'esistenza di un problema nell'impianto. Quando si attiva il circuito OMC, I' amplificatore continua a riproduire nella distorsione, ma il livello di alimentazione risulterà ridotto dal canale dell' amplificatore che presenta il problema. Se la condizione di guasto persistsene e l'impedenza diventa troppo Bassa, i canali interessati inizieranno la Circuiteria di protezione NAD (consultare Circuiteria di protezione NAD di seguito).

CIRCUITERIA DI PROTEZIONE NAD

Qualiasi decisione di design, sua elettronica che meccanica, è stata presa con l'assoluta affidabilità dell'amplificatore quale obiettivo primario. Del design dell'amplificatore series CI fa parteanche un circuito di protezione ad azzeramento automatico. Il circuito di protezione ad azione rapida si attiva se l'amplificatore si surriscalda o incontrera una condizione di cortocircuito. Un LED di colore rosso del pannello anteriore segnala l'avvenuta attivazione del circuito di protezione. Saranno in modo protezione solantto gli amplificatori interessati da una condizione di cortocircuito, nelle cui gli altri canali continueranno a riproduire normalmente. Una volta normalizzatasi la condizione, i canali interessati si azzereranno. Nell'improbabile evento di guasto dell'amplificatore, l'amplificatore series CI è progettato per essere sottomosto ad intervenzione di assistenza in modo agevole, con tutte la circuiteria di amplificazione montata su moduli plug-in.

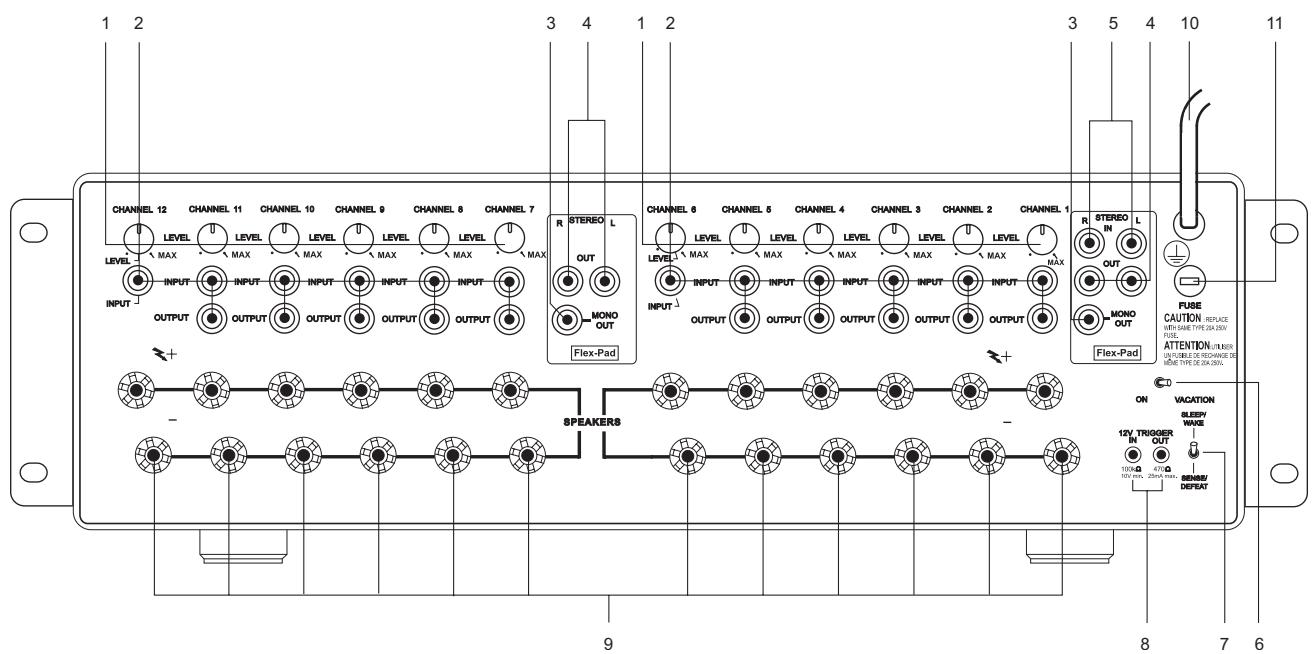

COMANDI E CONNECTIONI DEL PANNELLO POSTERIORE

1 Vi è un compensatore CHANNEL per agli canale dell'amplificatore. Ogni compensatore attenerà ciascuna entrata da una impostazione minima ad una massima (da circa 13 dB a 0,0 dB). Abbiamo progettato il range di regolazione in modo che sia sufficiente ad adattarsi alla sensibilità dei diffusori suaStanza aStanza che per ciascun diffusore per le installazioni a diffusori multipli. Il progettoto di questo compensatore è soltanto per l'adattamento di sensibilità, non è un dato del volume. É molto improbabile che dopo aver completato l'installazione si regolino i compensatori, pertanto li abbiamo collocati nella parte posteriore dell'amplificatore.
2 Ogni CHANNEL INPUT OUTPUT dell'amplificatore è una connessione passsthrough, casi l'impenZA sorgente di ogni entrata di canale è esattamente quella dell'uscita. Il design speciale dei cavi RCA NAD che accompagnano l'amplificatore NAD series CI consente di alimentare fino a 6 canali da un unico canale del Flex-Pad STEREO e MONO OUT, perché andare a detrimento della qualità del suono. Ad esempio, è possibile saltare da Flex-Pad OUT Right a CHANNEL 1 INPUT, poi da CHANNEL 1 OUTPUT a CHANNEL 2 INPUT, da CHANNEL 2 OUTPUT a CHANNEL 3 INPUT e sono via fino a 6 canali di entrate. I cavi ponticello RCA NAD series CI sono cavi ad alte prestazioni e bassa capacitanza progettati in modo specifico. Non si consiglia di usare cavi ponticello RCA diversi dai cavi ponticello RCA NAD forniti con l'amplificatore NAD series CI. In caso contrario, si potrebbe avera una notevole perdita di qualità musicae o altri problemi.
3 Flex-Pad MONO OUT è una somma delle entrate destra e sinistra stereo con un'impedenza di uscita di 75 Ohm. Non si consiglia di azionare più di 6 entrate dell'amplificatore con但这a sorgente MONO OUT.
4 Flex-Pad STEREO right e left OUT è un buffer stereo con un'impedenza di uscita di 75 Ohm per uscita, in grado di azionare fino a 6 entrate dell'amplificatore NAD series CI per uscita. Non si consiglia di azionare più di 6 entrate dell'amplificatore per uscita Flex-Pad.

5 Flex-Pad STEREO right e left IN è un'entrata ad alta impedenza progettata specificamente per la connessione alle uscite del processore del preamplificatore o dell'home theatre. Consigliamo vivamente di non collegare tali entrate ad apparecchiature che non dispongano di un lavoro del volume!
6 L'interruttore VACATION è il dato masteri di ingresso/spento dell' amplificatore. Quando l'interruttore è accesso, l' amplificatore è in stato standby, così come segnalato dal LED color ambraippo sopra l'interruttore di alimentazione sul pannello anteriore. Se non si usa l' amplificatore per un periodo di tempo prolongato, commutare l'interruttore VACATION nella posizione VACATION.

7 La logica dell'interruttore SLEEP/WAKE, SENSE/DEFEAT comanda lo stato di standby/acesso dell' amplificatore attraverso la presenza o l'assenza del segnale audio su Flex-Pad o le entrate del canale dell' amplificatore. Per poter usare esta logica, occorre che l'interruttore SLEEP/WAKE, SENSE/DEFEAT si trovi in posizione SLEEP/WAKE. Quando l'interruttore SLEEP/WAKE, SENSE/DEFEAT si trov a in posizione SLEEP/WAKE, quello dato della logica è disattivato.

Quando l'interruttore è in posizione SLEEP/WAKE, l'amplificatore NAD série CI si accenderà immediamente da uno stato di standby, rilevando eventuali segnali in entrata provenienti da qualiasi canale come si vede dal LED SENSE acceso con luce di colore verde sul pannello anteriore dell'amplificatore (circa superiore a 20mV di media quadratica). Se per circa 5 minuti è assente qualiasi segnale audio, l'amplificatore si commuterà automaticamente in condizione di standby, con il LED SENSE di colore verde spento ed il LED color ambra sul pannello anteriore acceso.

Quando l'interruttore è in posizione SENSE/DEFEAT, l'amplificatore non si accenderàanche se è presente un segnale in entrata su uno dei canali o sull'entrata Flex-Pad.

8 Ogni jack 12V-TRIGGER di entrata ed uscita è uno spinotto per telefono in miniatura monotipo da 3,5 mm. con il pin centrale di agli jack che serve rispettovamente un sensore di segnale a 12V o un driver di segnale a 12 V. Consigliamo di essere un cavo schermato di ottima qualità quando si collegano le prese monotipo da 3,5 mm., in modo da evitare false generazioni di impulsi dell'amplificatore a causa dell'interferenza elettromagnetica proveniente da apparecchiature elettroniche collocate nei pressi.
Il 12V- IN TRIGGER consente di fare in modo che un segnale da 12V esterno accenda l'amplificatore NAD seriese CI quando si trovato in stato di standby. Perché l'amplificatore resti acceso, occorre che tale segnale da 12V sia di tipo continuo. L'amplificatore tornerà in stato di standby non appena venga molto il segnale da 12V.
Il 12V-OUT TRIGGER consente di comandare altri prodotti con un sensore a 12Vattraverso l'amplificatore NAD series CI. Il 12V-OUT TRIGGER è sempre presente quando l'amplificatore NAD series CI è accesso ed assente quando quest'ultimo è in stato di standby o VACATION.

NOTE

• Controllare le specifiche del morsetto di entrata per l'insertimento sugli altri componenti per accertarsi che siano compatibili con gli amplificatori NAD serie Cl.
• Tutte le entrare e leuscite 12V-TRIGGER su otheri componenti NAD con una funzionalità 12V-TRIGGER sono totalmente compatibili con la funzionalità IN/OUT 12V-TRIGGER dell'amplificatore NAD series CI.
• Prima di perfezionare qualiasi connessione ad un'entrata o uscita 12V-TRIGGER, assicurarsi che tutti I componenti siano scollegati alla rete C.A..
• In caso di dubbi sulle connessioni, l'installazione e/o il funzionamento delle connessioni IN/OUT 12V-TRIGGER, consultare il proprio rivenditore o rappresentante delle vendite.
• Se non si osservano le precauzioni di cui sopra, si corre il rischio di danneggiare l'amplificatore NAD serie Cl o i componenti ausiliari adesso collegati.

9 Per agli canale dell'amplificatore, esiste un set morsetti dei diffusori. Sono contrassegnati da "+" e "-" a segnalare la loro polarità.
10 Vi sono due tipi discrete di cavi di alimentazione C.A. Per sapere quale sua tipo relativo al proprio amplificatore NAD serie CI, consultare le figure di seguito.

Prima di collegare il cavo di alimentazione C.A. ad una presa a muro attiva, assicurarsi prima che tutte le entrate/uscite siano collegate. Prima di scollegare alcun cavo dall' amplificatore series CI, scollegare sempre la spina del cavo di alimentazione C.A. nella presa a muro attiva. Nel caso in cui si debba usare una prolonga, scegliere un cavo per servizio pesante del tipo usato per accessori elettrici di grande dimensioni, ad esempio un cavo di alimentazione C.A. di un condizionatore d'aria (16 AWG). Si consiglia vivamente che collegare il cavo di alimentazione dell' amplificatore alle uscite C.A. su un preamplificatore. Queste uscite di comodo non sono progettate per alimentare i livelli ad alta potenza richiesti all' amplificatore NAD series CI.

11 Vicino o a bianco del cavo di linea C.A. si trovava un supporto fusibili. Nell'improbabile evento che occorra sostituire un fusibile, scollegare il cavo di linea dal muro. Poi, togliere tutte le connessioni dall' amplificatore. Sostituire il fusibile esclusivamente con uno dello stesso tipo, dimensione e specifiche. Per il numero, tipo e dimensione corretti del fusibile di ricambio, consultare "SPECIFICHE, Modelli NAD Cl9060 e Cl9120" nella parte posteriore di quello manuale di istruzioni.

ATTENZIONE

La mancata sostituzione del fusabile con uno del numero, nome commerciale e tipo corretti come da elenco dello schema "SOSTITUZIONE FUSIBILE - NOTARE CON ATTENZIONE" che si trova nella parte posteriore di quello manuale di istruzioni nella sezione "Schema di sostituzione fusabile" potrebbe portare a bruciare un'alto fusabile o causare danni all'amplificatore.

IEC AC POWER RECEPTACLE
CAPTIVE AC POWER CORD RECEPTACLE

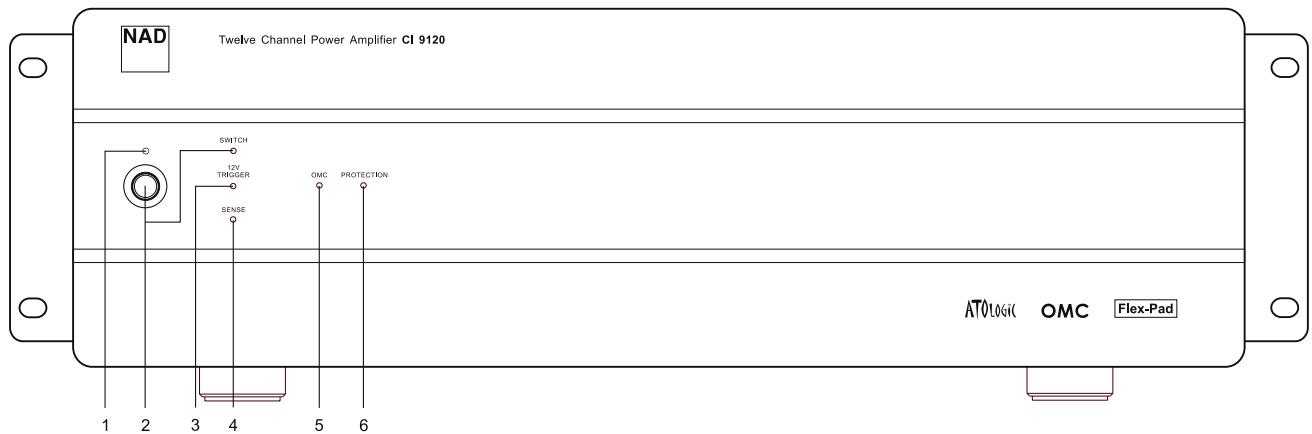

COMANDI E SPIE DEL PANNELLO ANTERIORE

1 Perché la logica ATO dell'amplificatore funzioni, occorre che il LED di standby sia acceso e di colore ambra. Per ottenerecisioni, l'interruttore "VACATION" deve trovarsi in posizione ON (consultare "Comandi e connessioni del pannello posteriore": categoria interrottore VACATION).
2 L'interruttore aicontato momentaneo del pannello anteriore si accenderà e collocherà in standby l'amplificatore NAD serie CI, il che sare segnalato dal LED di colore verde etichettato SWITCH. Se si accende l'amplificatore atraverso l'interruttore del pannello anteriore, si accenderà il LED di standby color ambra ed il LED SWITCH diventerà di colore verde. Una volta acceso l'amplificatore atraverso l'interruttore del pannello anteriore, soltanto quest'ultimo potrari reporterlo in stato standby.
3 Il LED 12V-TRIGGER si accende di colore verde quando l'amplificatore passa da standby ad accesso atraverso l'ingresso a 12V (consultare "Comandi e connessioni del pannello posteriore": sezione INGRESSO A 12V). Una volta accesso l'amplificatore atraverso il 12V-TRIGGER, sostanto l'assenza dei 12V pourrait riportare l'amplificatore in stato di standby.

4 Il LED SENSE si accende di colore verde quando l'amplificatore rileva un segnale superiore a 20mV di media quadratica sua qualsiasi delle entrate dell'amplificatore (consultare "Comandi e connessioni del pannello posteriore": sezione SLEEP/WAKE, SENSE/DEFEAT). Una volta acceso l'amplificatore atraverso la logica di rilevamento SLEEP/WAKE, soltanto l'assenza di un segnale a tutte le entrata dell'amplificatore pourrait riportarlo in stato di standby.
5 Il LED OMC si accende di color ambero quando l'amplificatore rileva troppo segnale in entrata o l'impenenza di carico scende quello 2-3 Ohm, in entrambi i casi si tratta di una potenziale condizione di guasto. Una volta eliminata la condizione di guasto, il LED OMC si spegnerà e l'amplificatore tornerà al funzionamento normale.
6 Il LED PROTECTION si accende di colore rosso quando l'amplificatore si protege. Ad esempio, nell'improbabile evento di surriscaldamento, si attivebbe la protezione ed il LED PROTECTION sarebbe di colore rosso. L'amplificatore restera in quello stato finché non sare除去 la condizione di guasto. Una volta eliminata la condizione di guasto, l'amplificatore uscirà dallo stato di protezione e tornerà al funzionamento normale.

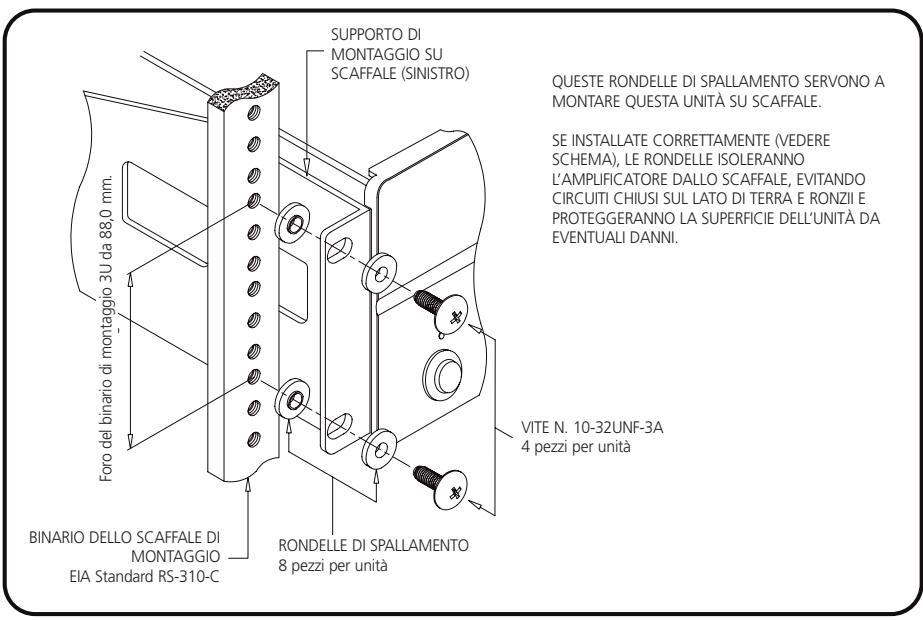

INSTALLAZIONE DI MONTAGGIO SU SCAFFALE

Le istruzioni per l'installazione dell'amplificatore NAD seriese CI sono incluse nei componenti di montaggio dello scaffale. Con tali istruzioni, vi sono 8 boccole in plastica e 4 bulloni da 10-32. Questi bulloni con boccole in plastica specifiche sono progettati per evitare circuiti chiusi sul lato di terra e sosterranno il peso dell'amplificatore NAD seriese CI (vedere Figura 1).

Figura 1

Dato che l'amplificatore NAD serie CI è pesante, si consiglia di montarlo il più vicino possibile alla parte inferiore dello scaffale in modo da favorire un'installazione agevole.

L'amplificatore NAD series CI occupa 3 posti di uno scaffale standard di tipo EIA/IEC da 19 pollici. L'amplificatore NAD series CI necessita di particolare attenzione durante il montaggio dello scaffale in modo da assicurare uno spazio di ventilazione adeguato tutto attorno all'amplificatore. Pertanto, si consiglia di lasciare almeno lo spazio di uno scaffale sotto e sopra all'amplificatore e più di 2 o 3 pollici (da 5 a 7,5 cm.) di spazio su tutti e sei lati dell'amplificatore NAD series CI. Per i requisiti massimi di flusso dell'aria, consultare le specifiche "Flusso dell'aria di ventilazione" che si trovano nella parte posteriore del manuale di istruzioni.

INSTALLAZIONE DI MONTAGGIO SU MENSOLA

RIMOZIONE DELLE STAFFE DI MONTAGGIO SCAFFALE

L'unità pou èsse installata su qualsi Superficie piana abbastanza robusta da sostenere il peso dell'amplificatore. Per sapere il peso esatto del proprio amplificatore NAD series CI, consultare la sezione "Specifiche" nella parte posteriori del manuale di istruzioni. Dato che l'amplificatore NAD series CI è stato spedito con i componenti di montaggio scaffale inclusi, di seguito si fornisce la procedura di smontaggio delle staffe della mensola di montaggio scaffale. Si consiglia vivamente di seguire tali procedure al fine di evitare danni all'amplificatore NAD CI o alle persone:

Per staccare la staffa di montaggio scaffale, collocare l'amplificatore su una superficie piana e togliere ciascun set di tre viti di fissaggio su agli alto. Una volta tolte le viti, far scivolare la staffa verso la parte posteriore dell'amplificatore in modo da liberarlo dai loro accessori nella superficie di fondo dello chassis e poi far scivolare la staffa verso di sé.

Per le INSTALLazioni di montaggio automatico dell' amplificatore NAD series CI, si consiglia di non collocare apparecchiature sopra l' amplificatore. Lasciare almeno 2-3 pollici (da 5 a 7,5 cm.) su tutti i lati dell' amplificatore in modo che l' amplificatore NAD series CI possa disporre di un flusso d'aria sufficiente. Si consiglia vivamente di non bloccare gli sfiati del flusso d'aria laterali, sulla parte superiore, posteriore ed anteriore.

Dato che il trasformatore di potenza genera un notevole Campo di ronzio magnetico, non si devono collocare vicino, o direttamente sopra o tutto all'amplificatore, piatti giradischi (in particolare quelli con cartuccia amovibile del fonirivelatore magnetica) o tevisori.

ACCOPIAMENTI DEI CIRCUITI DEI DIFFUSORI

Questo amplificatore è dotato di morsetti speciali serrafilo ad alta corrente per diffusori in modo da gestire i livelli di alimentazione di picco più alto che si potrebbero verificare con diffusori a bassa impedenza. Nei momenti in cui l'amplificatore produce la potenza massima, sui morsetti dei diffusori potrebbero essere presenti tensioni vicine ai 100V,osi i coperchietti in plastica proteggono i morsetti. Per collegare i cavi dei diffusori, occorre prima disinserire l'alimentazione dell'amplificatore scollegando il cavo di alimentazione C.A. alla presa a muro.

Collegare i cavi provenienti da uno dei diffusori ai morsetti "+" e "-" che si trovano sul pannello posteriore dell' amplificatore NAD serie CI. In agli canale, il morsetto rosso è l'uscita "+" positiva ed il morsetto nero è l'uscita "- negativa o "di terra" (vedere Figura 2).

Usare cavo per servizio pesante (spessore 16/2 mm. o più spesso), specialmente con diffusori da 4 Ohm. I cavi nudi sono essere collegati direttamente ai morsetti serrafilo. Per una connessione di più lunga durata e più resistente alla corrosione, si sono installare cavi per diffusori con connettori dorati (connettori a perno o a forcella) oppure è possibile installare tali connettori sui cavi. Le connessioni a ciascun serrafilo sono essere realizzate nei tre modi descritti di seguito.

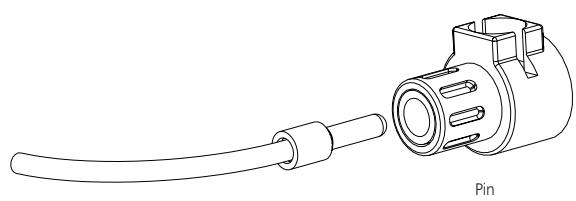

1 Connettori a perno: un connettore a perno è un alberino in metallo sottile aggrafato o saldato sulla terminazione di un cavo. L'alberino filettato di ciascun serrafilo contiene un'apertura che accoglie connettori a perno fino a 3 mm. di diametro. Svitare la boccola in plastica che si trovare su ciascun morsetto in modo da lasciare esesto il foro nell'alberino in metallo. Inserire il connettore a perno atraverso il foro e girare la boccola in senso orario fino a serrarla (vedere Figura 2).

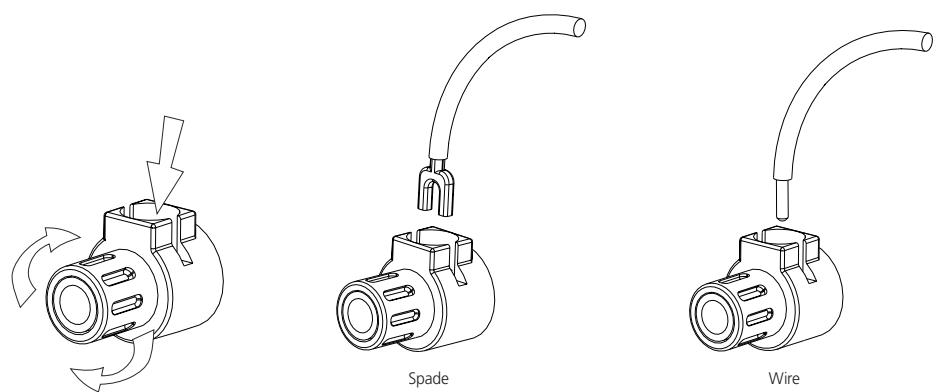

2 Capocorda a forcella: svitate la boccola in plastica, insere la forcella ad U dello spazio ovale e stringere la boccola su diessa (vedere Figura 2).
3 Cavi nudi: separare i due conduttori del cavo (se forniti a coppia) e spelare mezzo pollice (1 cm.) di isolante da ciascuno di essi. In agli conduttore, attorcigliare insieme i trefoli esposti. Svitare le boccole in plastica per "+" e "-", inseire il cavo nudoattraverso il foro nell'alberino in metallo e stringere la boccola in plastica fina a che non serri saldamente il cavo (vedere Figura 2). Verificare per assicurarsi che nessun trefolo lasco tocchi lo chassis o un morsetto vicino. Stringere nuovamente la boccola dopo una settimana circa per assicurarsi di eliminare l'eventuale gioco prodotti nel fratto.

Figura 2

MESSAGE IN FASE

Per Produce una miscela stereo focalizzata e rinforzare"In case che annullare i loro reciprio risultati alle basso frequence, occorre che i diffusori stereo funzionino "in fase" l'uno rispetto all'alto. Si assicura una connessione in fase collegando il morsetto rosso (positivo) sull'amplificatore al morsetto rosso (positivo) sul diffusore in agli canale. Se è possibile spostare lavoramente i diffusori, alla seraanche possibile verificare la loro messa in fase. Effettuare le connessioni ad entrambi I diffusori, collocarli uno di fronte all'alto ad una distanza di pochi centimetri, riproduire della musica ed ascoltare. Poi, scambiare la connessione dei due cavi sul retro di UNO dei diffusori ed ascoltare nuovamente. La connessione che produce il risultato di bassi più Completo ed esteso è quella corretta. Una volta stabilita la corretta messa in fase, collegare i cavi saldamente ai morsetti dei diffusori, prestandoattenzione a non lasciare trefoli laschi di cavo che potrebbero toccare il morsetto sbagliato e create un cortocircuito parziale, quindi spostare i diffusori dove si desidera siano collocati.

Nel caso in cui non fosse possibile collocare i diffusori uno di fronte all'alto, alla occorre affidavitare la messa in fase alla "polarità" dei cavi di connessione. I morsetti dei diffusori sull' amplificatore sono identificati come rosso "+" e nero "-" in agli canale. I morsetti nella parte posteriore dei diffusori sonoanche contrassegnati secondo la polarità, sua attraverso i connettori rosso e nero che mediate etichette: "+" "1" o "8 Ohm" per il positivo, "-", "0" o "G" per il negativo. Il morsetto rosso "+" sull' amplificatore delve essere collegato al morsetto rosso (positivo) del diffusore in ciasmunc canale. Per facilitare tale operazione, i due conducttori che fanno parte del cavo del diffusore in ciasmunc canale sono diversi, sia per colore che come cavo in se stesso (rame contro argento) o per la presenza di un piccolo risalto o disegno ad aletta sull'isolante di un conduitore. Usare questo disegno per stabilire il cablaggio corretto su entrambi i diffusori di una copbia stereo. In tal modo, se si collega il cavo color rame (o con isolante ad aletta) al morsetto del terminale "+" nel canale sinistro, fare lo stesso nel canale destro. All'alto capo del cavo, se si collega il cavo color rame (o con isolante ad aletta) al morsetto del terminale rosso (positivo) sul diffusore del canale sinistro, fare lo stesso sul diffusore del canale destro.

NOTA

Le organizzazioni per la sicurezza consigliano di copire i morsetti dei diffusori di un amplificatore molto potente. Quando l'amplificatore produce la massima potenza, su tali morsetti sono presenti tensioni potenzialmente pericolose. Per la propria protezione ed al fine di rispetto tali normative, per l'amplificatore NAD series CI abbiamo scelto morsetti di diffusori della più alta qualità. Tali morsetti sono coperti da boccole in plastica che evitano il contatto delle parti metalliche.

12V TRIGGER

V

-

100

100K2
10V min.

47012

25A ax.

Flex-Pad

R STEREOL

OUT

MONO

OUT

Flex-Pad

ALL'ATTENZIONE DEL PERSONALE DI INSTALLAZIONE

I seguito schemi devono essere completati e lasciati al proprietario dell'amplificatore NAD series CI perché li possa utilizzare come riferimento futuro. Registrar tutte le ubicazioni dei diffusori, le zone, i comandi, le sorgenti e le impostazioni di livello dell'amplificatore.

NUMERO MODELLO NAD

NUMERO DI ZONE PER

AMPLIFICATORE

NAD SERIE CI

COMANDO ALIMENTAZIONE DELL'AMPLIFICATORE

SORGENTE E DESCrizIONE DEL COMANDO ALIMENTAZIONE

SORGENTE PER 12V

APPARECCHIATURE ALIMENTATE DA

12V-TRIGGER DEL NAD CI

CONFIGURAIZIONE CLIENT (ENTRATA/DESTINAZIONE CANALE)

TRACCIARE QUI DI SEGuito L'IMPOSTAZIONE DEL LIVELLO DEL SINGOLO AMPLIFICATORE PER OGNI CANALE:

CANALE 1

SORGENTE
UBICAZIONE DELLA STANZA
DESCRIZIONE DEL DIFFUSORE

CANALE 2

SORGENTE
UBICAZIONE DELLA STANZA
DESCRIZIONE DEL DIFFUSORE

CANALE 3

SORGENTE
UBICAZIONE DELLA STANZA
DESCRIZIONE DEL DIFFUSORE

CANALE 4

SORGENTE
UBICAZIONE DELLA STANZA
DESCRIZIONE DEL DIFFUSORE

CANALE 5

SORGENTE
UBICAZIONE DELLA STANZA
DESCRIZIONE DEL DIFFUSORE

CANALE 6

SORGENTE
UBICAZIONE DELLA STANZA
DESCRIZIONE DEL DIFFUSORE

CONFIGURAIZIONE CLIENT (ENTRATA/DESTINATIONCANALE)

TRACCIARE QUI DI SEGuito LE IMPOSTAZIONI DEL LIVELLO DEL SINGOLO AMPLIFICATORE PER OGNI CANALE:

CANALE 1

SORGENTE

UBICAZIONE DELLA STANZA

DESCRIZIONE DEL DIFFUSORE

CANALE 1

SORGENTE

UBICAZIONE DELLA STANZA

DESCRIZIONE DEL DIFFUSORE

CANALE 1

SORGENTE

UBICAZIONE DELLA STANZA

DESCRIZIONE DEL DIFFUSORE

CANALE 1

SORGENTE

UBICAZIONE DELLA STANZA

DESCRIZIONDE DEL DIFFUSORE

CANALE 1

SORGENTE

UBICAZIONE DELLA STANZA

DESCRIZIONE DEL DIFFUSORE

CANALE 1

SORGENTE

UBICAZIONE DELLA STANZA

DESCRIZIONE DEL DIFFUSORE

PROBLEMIA	CAUSA	SOLUZIONE
Assenza di suono.	Cavo dell'alimentazione principale C.A. scollegato.	Controllare che il cavo dell'alimentazione principale C.A. sia collegato e che l'apparecchiatura sa in tensione.
	Interruttore VACATION impostato su VACATION.	Impostare VACATION su ON
	Il modo Protection è inserito.	Spagnere l'amplificatoreattraverso VACATION Assicurarsi che le sfinestreture di ventilazione sopra, di lato e quello l'amplificatore non siano ostruite. Dopoe che l'amplificatore si è raffreddato, riaccenderlo.
	Fusibile esterno bruciato.	Sostituire il fusibile.
		Consultare il rivenditore/installatore.
Assenza di suono da un canale.	Altoparlante non collegato come prescritto oppure danneggiato.	Verificare tutte le connessioni dei diffusori e dell'amplificatore.
	Cavo di entrata lasco o che fa scarso contatto con l'attacco Flex-Pad.	Verificare I connettori ed i cavi Flex-Pad.
	Cortocircuito o cavo rotto in un collegamento difettoso o nel cavo del diffusore.	Commutare l'amplificatorein modo VACATION, verificare e sostituire i cavi, se necessario.
Bassi deboli/immagine stereo scadente.	Diffusori collegati fuori fase.	Invertire le connessioni sul retro dell'uscita dell'amplificatore sospetto.
		Controllare le connessioni a tutti gli altoparlanti nella zona/stanza interessata.
Suono basso o distorto in una zona/stanza e LED OMC accesso	Cavo del diffusore cortocircuito sulla zona/stanza.	Spagnere l'amplificatoreattraverso l'interruttore VACATION etogliere una allaolta una coppiadi cavi del diffusore dall'amplificatore, poi commutare l'interruttore VACATION nella posizione ON e ripristinarle sorgente audio. Continuire QUESTura procedura sono a che il LED OMS non si accenda. Sostituire il cavo del diffusore cortocircuito sulla zona/stanza.
	Livello di entrata troppo alto su uno o più canali dell'amplificatore.	Abbassare il livello di entrata sulla stanza/zona sospetta.
	Impedenza troppo Bassa su una o più zone/stanziè dell'amplificatore	Troppi diffusori collegati ad un canale, o attenuatore del diffusore o impostazioni di impedenza del trasformatore non corretti. Togliere dei diffusori o verificare l'attenuatore e/o la documentazione fornita dal fabbricante dell'attenuatore dei diffusori per le impostazioni di impedenza corrette.
		Danni all'attenuatore del diffusore. Sostituire l'attenuatore del diffusore.

Potenza nominale

Potenza media continua 85 Watt in 6 Ohm a qualsiasi frequenza compresa tra 20Hz e 20KHz con tutti i canali azionati a meno di 0.03% di distorsione armonica totale (THD).

Potenza media continua 86 Watt in 4 Ohm a qualsiasi frequenza compresa tra 20Hz e 20KHz con tutti i canali azionati a meno di 0.03% di distorsione armonica totale (THD).

Distorsione di intermodulazione (SMPTE - Society of Motion Picture and Television Engineers)

1 Watt su 80 Watt in 6 Ohm < 0.03 %
1 Watt su 80 Watt in 4 Ohm < 0.03 %

Distorsione di intermodulazione (CCIF - International Telephone Consultative Committee)

1 Watt su 80 Watt in 6 Ohm < 0.03 %
1 Watt su 80 Watt in 4 Ohm < 0.03 %

Distorsione armonica totale (THD) + rumorosità a xxx Watt in 6 Ohm

Distorsione armonica totale (THD) + rumorosità a xxx Watt in 6 Ohm

Risposta in frequenza a 1 Watt in 6 Ohm

10Hz to 20kHz + 0.5, -1.0dB

Ampiezza di banda di potenza (-3dB)

a 5 Hz a 45 kHz

Guadagno

28dB

Range di regolazione

del compensatore dell'amplificatore

14 ± 2 dB

Fattore di attenuazione

30

Spazio libero dinamico in 6 Ohm

1.6dB

Attivazione OMC

< 3 Ohm atraverso qualsiasi morsetto del diffusore

Logica ATO

Sensibilità di entrata SENSE

Range di tensione di entrata 12V Trigger,

Impedenza

Corrente di uscita 12V Trigger, Impedenza

20mV media quadratica

da 10,0V a 20,0V DC, 100k Ohm

25 ± 5mA , 470 Ohm

25k Ohm

Impedenza di entrata

Sensibilità di entrata

80 Watt in 6 Ohm 1V media quadratica

1 Watt in 6 Ohm 114mV media quadratica

Fattore di attenuazione da 20Hz a 20kHz

<31

Tempo di salute

5kHz, xxxV onda quadra da picco a picco,

da 20% a 80% 4 us

4 us

Consumo di potenza (continuo, tutti i canali azionati)

Inattivo 84/168 VA

Massimo 960/1920 VA

Potenza (disponibile in 240V)

Temperatura ambiente di funzionamento

Temperatura di funzionamento

Flusso d'aria di ventilazione

Dimensioni nette dello chassis

Dimensioni lorde massime

Peso CI 9060, imballato

Peso CI 9120, imballato

120VC.A./50-60Hz

< 100 gradi Fahrenheit (40 gradi Celsius)

60 gradi Fahrenheit (20 gradi Celsius)

sopra la temperatura ambiente

150 piedi cubici/minute massimo

17,2 x 5,3 x 17,8 pollici (437 x 133 x 451 mm.)

o 3 altezze scaffale

18,9 x 19,0 x 5,7 pollici (480,1 x 481,7 x 144,8 mm.)

(incluso componenti di montaggio scaffale, piede e morsetti diffusori)...

55-60 libbre (25-27 Kg.), 75 libbre (34 Kg.)

78-82 libre (35-37 Kg.), 97 libre (44 Kg.)

SOSTITUZIONE FUSIBILI - PRESTARE ATTENZIONE

I fusibili elencati nella schema di seguito sono stati attendentamente selezionati e collaudati al fine di garantire prestazioni ottimali e svolgere le loro funzioni di protezione. Sostituire il FUSIBILE DI LINEA DI ENTRATA soltanto con uno dei fusibili elencati nella schema di seguito. NON USARE ALTRI FUSIBILI SOSTITUTIVI O DI TIPO DIVERSO O CON POTENZA NOMINALE, CURVE DI TEMPO-CORREnte O VALORI DIVERSI. La mancata osservanza di tale precauzione potrebbe provocare dei anni ai circuiti dell' amplificatore, POTREBBE CREARE UN RISCHIO DI INCENDIO E/O METTERE FUORI USO LE SICUREZZA INCORPORATE NELL'AMPLIFICATORE E PERTANTO ANNULLARE LA GARANZIA.

Modello

9120 AH

9060 AH

9120 C (1 e 2)

9060 C (1 e 2)

Bussman

MDA-20/250V

MDA-12/250V

MDA-10/250V

MDA-6/250V

Littelfuse

3AB 326020/250V

3AB 326012/250V

3AB 326010/250V

3AB 326060/250V

Bel

N/A

GSA 12/250

GSA 10/250

GSA 6/250

INDICE
