Le point d'exclamation dans un triangle équilatéral a pour but d'avertir l'utilisateur que la documentation livrée avec l'appareil contient des instructions importantes concernant l'utilisation et l'entretien.
Conservez les Instructions d'Utilisation afin de pouvoir vous y référer à une date ultérieure. Tous les avertissements et toutes les mises en garde imprimés dans les Instructions d'Utilisation et sur l'appareil luimême doivent être respectés. Il en est de même pour les recommandations suivantes concernant la sécurité.
1 Eau et Humidité - Cet appareil ne doit pas être utilisé à proximité de l'eau, par exemple près d'une baignoire, d'un lavabo, d'une piscine, etc ... 2 Chaleur - N'utilisez pas cet appareil à proximité d'une source de chaleur comme une bouche de chauffage, une cuisinière ou tout autre appareil dégageant de la chaleur. L'appareil ne doit pas être mis en présence de températures inférieures à 5 °C ou supérieures à 35 °C. 3 Support - Posez l'appareil sur une surface plane et horizontale. 4 Aération - L'appareil doit être installé dans un endroit où l'air peut circuler librement autour, afin de bien évacuer la chaleur dégagée. Prévoyez un dégagement de 10 cm derrière et au dessus de l'appareil et de 5 cm de chaque côté. - Ne posez pas l'appareil sur un lit, un tapis ou une surface semblable, car cela boucherait les ouvertures d'aération sur la face inférieure. - N'installez pas l'appareil dans une bibliothèque fermée ou dans un rack hermétique, car la ventilation de l'appareil ne serait pas assurée correctement. 5 Pénétration de corps étrangers ou de liquides - Veillez à ce qu'aucun objet ni aucun liquide ne pénètre à l'intérieur de l'appareil à travers les ouvertures d'aération. 6 Chariots et supports - Si vous placez ou installez l'appareil sur un support ou sur un chariot, les déplacements doivent être effectués en faisant très attention. Les arrêts brusques, les efforts excessifs ou les sols accidentés risqueraient de renverser le chariot et l'appareil. 7 Fixation au mur ou au plafond - L'appareil ne doit pas être fixé au mur ou au plafond, à moins que cela ne soit prévu dans les Instructions de l'Utilisateur.
ÉLECTRIQUE, N'EXPOSEZ JAMAIS CET APPAREIL A LA PLUIE OU A L'HUMIDITÉ. Ce produit a été fabriqué de manière à être conforme aux exigences concernant les interférence radio des DIRECTIVES CEE 89/68/EEC et 73/23/EEC.
4 3 Cordon d'alimentation secteur - Lorsque vous débranchez le cordon d'alimentation secteur, tirez sur la fiche secteur et non sur le cordon. • Ne touchez jamais la fiche ou la prise secteur si vous avez les mains mouillées, car vous risqueriez de subir un choc électrique ou de provoquer un incendie. • Les câbles d'alimentation ne doivent pas passer dans des endroits où ils risquent d'être piétinés ou pincés ou tordus excessivement. Faites particulièrement attention à ces détails pour ce qui concerne le câble entre l'appareil et la prise murale. • Évitez de surcharger les prises de secteur murales et/ou les rallonges, car cela risquerait d'entraîner un incendie ou de provoquer un choc électrique. 4 Rallonge électrique - Afin de contribuer à éviter les chocs électriques, ne branchez jamais une fiche secteur détrompée sur une rallonge électrique, une embase ou une quelconque autre source de courant si la fiche ne peut pas être complètement enfoncée dans la prise : les broches de la fiche doivent être inaccessibles. 5 Lorsque l'appareil n'est pas utilisé - Débranchez le cordon secteur de la prise murale si l'appareil ne va pas être utilisé pendant plusieurs mois. Lorsque le cordon reste branché, un courant faible est débité par l'appareil, même s'il est hors tension. ATTENTION En cas de réglage ou de modification dont la conformité n'aura pas été expressément approuvée par le fabricant, le droit de l'utilisateur de faire fonctionner l'appareil risque d'être retiré.
• Détérioration de la fiche d'alimentation secteur. • Pénétration de corps étrangers ou de liquides à l'intérieur de l'appareil. • L'appareil a été exposé à la pluie ou à l'humidité - L'appareil semble ne pas fonctionner correctement. • Les performances de l'appareil se sont sensiblement détériorées. • L'appareil a subi une chute, ou le boîtier a été endommagé. NE TENTEZ AUCUNE RÉPARATION VOUS-MÊME.

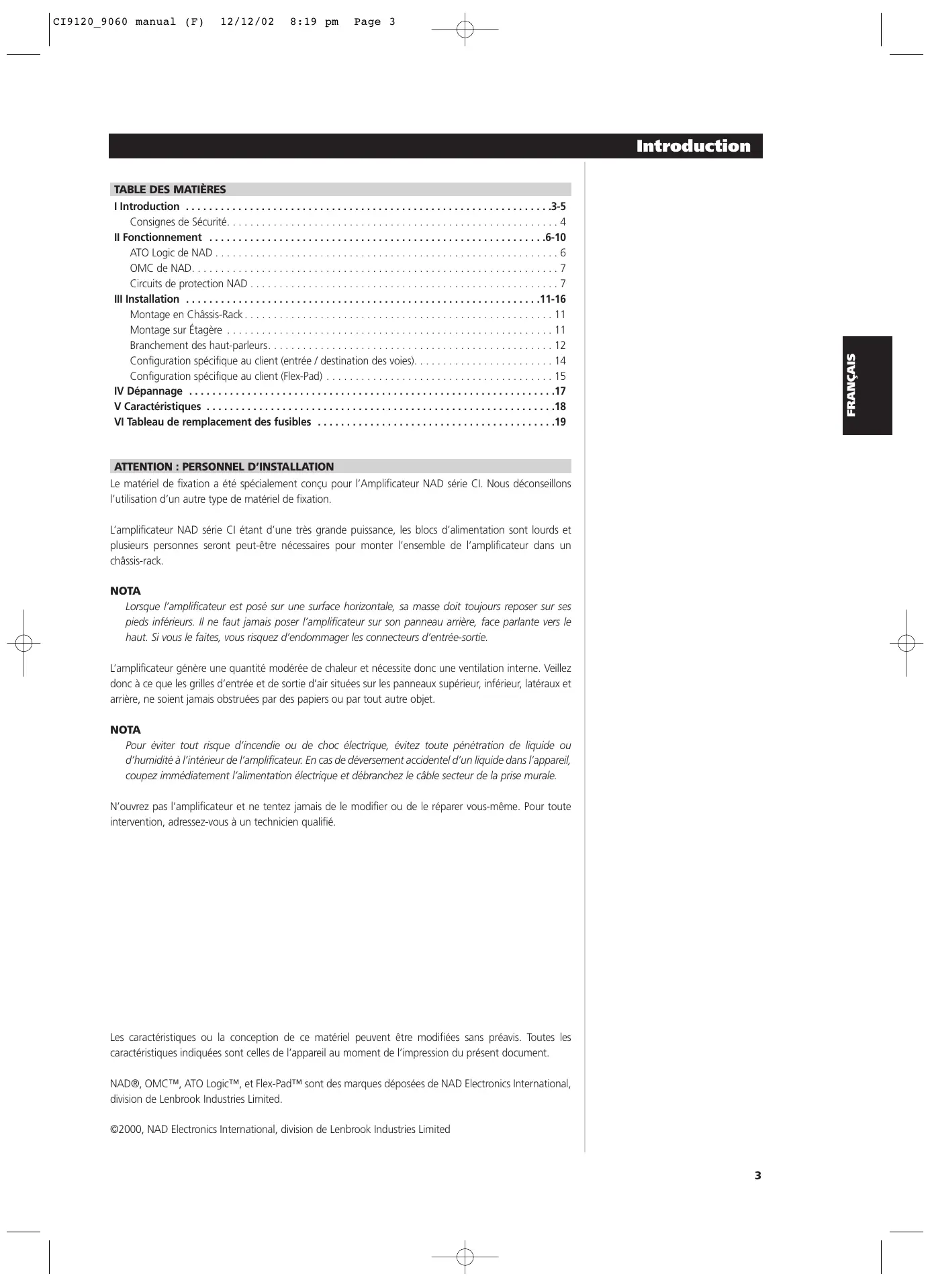

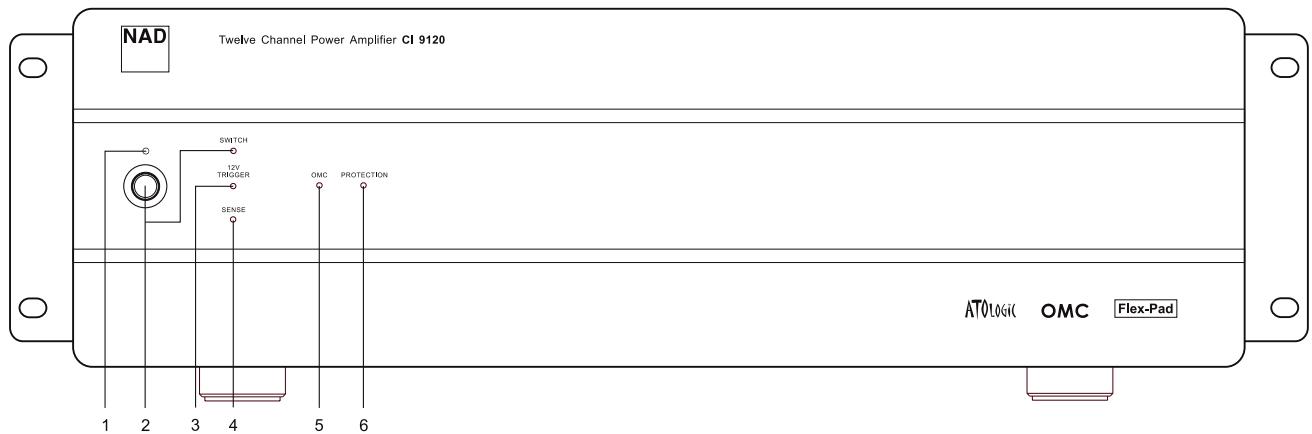

LED orange au dessus de l’interrupteur de la face parlante

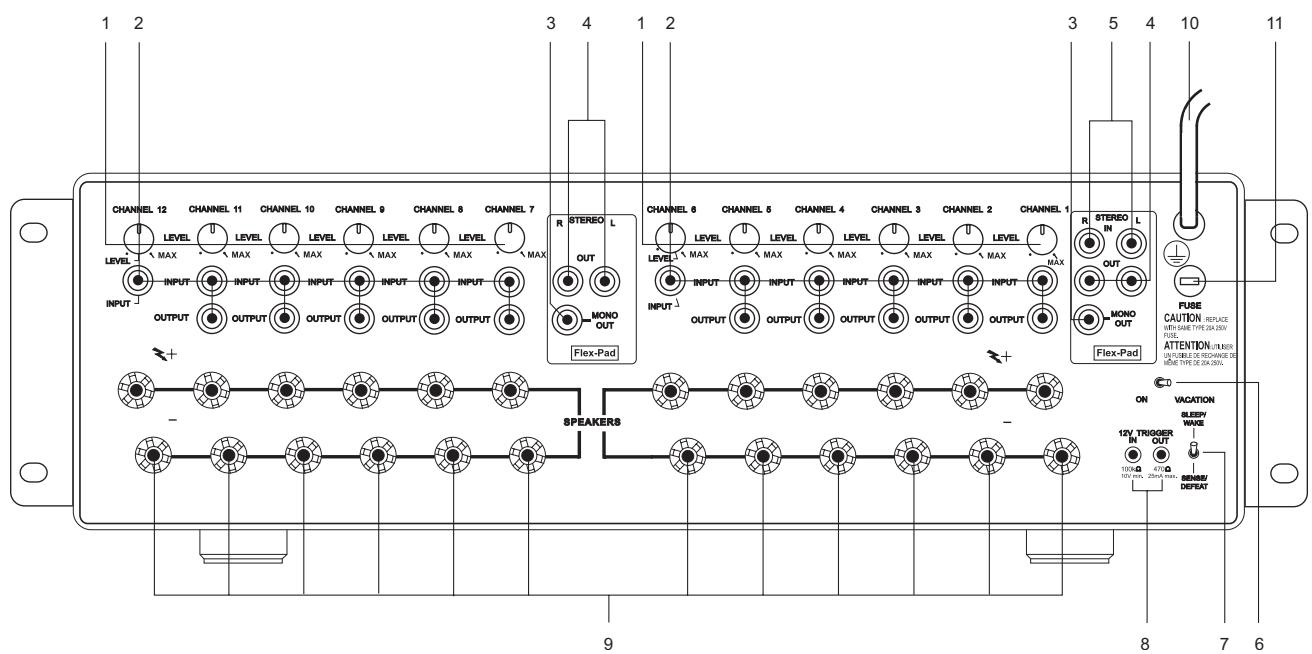

INTERRUPTEUR 4 Les SORTIES STÉRÉO Flex-Pad [Flex-Pad STEREO OUT] droite et gauche constituent un tampon stéréophonique avec une impédance de 75 Ohms par sortie, capable de piloter jusqu’à 6 entrées d’amplificateur NAD série CI par sortie. Nous vous déconseillons de piloter plus de 6 entrées d’amplificateur par sortie Flex-Pad.
CI, permettent d’alimenter jusqu’à 6 voies à partie d’une seule voie de SORTIE Flex-Pad STÉRÉO et MONO, sans dégradation de la qualité du son. À titre d’exemple, il est possible de relier la SORTIE Droite [OUT Right] du Flex-Pad à l’ENTRÉE VOIE 1 [CHANNEL 1 INPUT], puis la SORTIE VOIE 1 [CHANNEL 1 OUTPUT] à l’ENTRÉE VOIE 2 [CHANNEL 2 INPUT], la SORTIE VOIE 2 [CHANNEL 2 OUTPUT] à l’ENTRÉE VOIE 3 [CHANNEL 3 INPUT], et ainsi de suite jusqu’à six voies d’entrées. Les câbles RCA NAD série CI sont des câbles hautes performances, spécialement conçus pour avoir une capacité électrique minimale. Nous vous déconseillons d’utiliser des câbles de liaison RCA autres que les câbles de liaison RCA NAD fournis avec l’amplificateur NAD série CI ; l’utilisation de câbles d’un type différent pourrait entraîner une perte importante de la fidélité musicale, ou d’autres types de problèmes.
Marche, l’amplificateur est en veille et la LED orange au dessus du bouton Marche/Arrêt de la face parlante s’allume. Si l’amplificateur doit rester inutilisé pendant une longue période, mettez le sélecteur VACANCES en position VACANCES [VACATION].
Flex-Pad ou sur les voies d’entrée de l’amplificateur. Le sélecteur VEILLE/ÉVEIL - CAPTEUR INHIBÉ doit être en position VEILLE/ÉVEIL [SLEEP/WAKE] afin de pouvoir utiliser cette logique. Lorsque sélecteur VEILLE/ÉVEIL - CAPTEUR INHIBÉ est en position CAPTEUR INHIBÉ [SENSE/DEFEAT], cette commande logique est désactivée.
Dans le cas improbable où il serait nécessaire de remplacer le fusible, débranchez d’abord le cordon secteur de la prise murale. Débranchez ensuite tous les câbles reliés à l’amplificateur. Le fusible de rechange doit impérativement être du même type et de la même taille que le fusible d’origine. Reportez-vous aux “CARACTÉRISTIQUES, Modèles NAD CI 9060 et CI 9120” sur la couverture arrière de ce manuel, pour connaître le calibre, le type et la taille du fusible à utiliser. ATTENTION Si vous ne remplacez pas le fusible par un fusible dont le calibre, le type et la taille correspondent exactement aux valeurs données dans le tableau intitulé “REMPLACEMENT DU FUSIBLE - VEUILLEZ LIRE ATTENTIVEMENT”, qui se trouve sur la couverture arrière de ce manuel d’instruction, section “Tableau de remplacement du fusible”, le fusible neuf pourrait claquer ou l’amplificateur pourrait subir des dommages.
• En cas de doute au sujet des branchements, de l’installation et/ou du fonctionnement des branchements d’ENTRÉES-SORTIES [IN/OUT] de l’ASSERVISSEMENT 12 V [12V-TRIGGER], consultez votre revendeur NAD ou votre représentant local. • Si vous ne respectez pas les consignes ci-dessus, vous risquez d’endommager l’amplificateur NAD série CI et/ou les éventuels appareils auxiliaires connectés à celui-ci.
Débranchez toujours le cordon secteur de la prise murale avant de déconnecter un quelconque câble de l’Amplificateur série CI. S’il est indispensable d’utiliser une rallonge, choisissez une rallonge grande puissance du type utilisé pour les gros appareils ménagers, comme par exemple une rallonge secteur pour climatiseur (section 2 mm_). Nous vous déconseillons vivement de relier le câble secteur de l’amplificateur aux prises secteur “accessoires” à l’arrière d’un préamplificateur. Ce type de prise n’est pas conçu pour fournir la grande puissance requise par l’amplificateur NAD série CI.
LED orange au dessus du bouton Marche/Arrêt de la face parlante. Lorsque le sélecteur est en position CAPTEUR INHIBÉ [SENSE/DEFEAT], l’amplificateur ne s’allume pas même si un signal est présent sur l’entrée de l’une des voies ou sur une entrée Flex-Pad.
“Commandes et branchements sur le panneau arrière” : section sélecteur VACANCES [VACATION]).
[SWITCH]. Si vous mettez l’amplificateur sous tension à l’aide de l’interrupteur de la face parlante, la LED orange de veille s’éteint et la LED INTERRUPTEUR [SWITCH] s’allume en vert. Après avoir mis l’amplificateur sous tension à l’aide de l’interrupteur de la face parlante, vous ne pourrez le remettre en état de veille qu’à l’aide de ce même bouton.
“Commandes et branchements sur le panneau arrière” : section ASSERVISSEMENT 12 V [12V-TRIGGER INPUT]). Après avoir mis l’amplificateur sous tension via l’ENTRÉE ASSERVISSEMENT 12 V [12V-IN TRIGGER], vous ne pourrez le remettre en état de veille qu’en faisant disparaître le signal 12 V.
6 La LED de PROTECTION s’allume en rouge lorsque l’amplificateur se met en autoprotection. Par exemple, dans le cas improbable d’un échauffement excessif, l’autoprotection s’active et la LED rouge s’allume. L’amplificateur reste dans cet état jusqu’à ce que l’état de défaillance soit corrigé. Dès que vous avez éliminé la cause de la défaillance, l’amplificateur sort de son état d’autoprotection et revient en état de fonctionnement normal.
CONSOLE DE FIXATION SUR CHÂSSIS-RACK CES RONDELLES ÉPAULÉES SONT DESTINÉES À
4 vis requises par appareil
8 rondelles requises par appareil PORTUGUÊS MONTAGE SUR ÉTAGÈRE DÉPOSE DES CONSOLES DE MONTAGE EN CHÂSSIS-RACK Vous pouvez poser cet appareil sur n’importe quelle surface horizontale suffisamment robuste pour supporter son poids. Reportez-vous à la section “Caractéristiques” sur la couverture arrière de ce Manuel d’Instruction, pour connaître le poids exact de votre amplificateur NAD série CI. L’amplificateur NAD série CI est livré équipé de ses pièces de montage en châssis-rack ; les instructions ci-dessous vous permettront de déposer les consoles de montage en châssis-rack. Nous vous conseillons vivement de suivre ces instructions afin d’éviter toute détérioration de l’amplificateur NAD CI, ou tout risque de blessure corporelle:
Pour les installations autonomes de l’amplificateur NAD série CI, nous vous recommandons de ne poser aucun appareil sur l’amplificateur. Prévoyez un dégagement d’au moins 5 à 7,5 cm sur toutes les faces de l’amplificateur, de manière à ce que l’amplificateur NAD série CI reçoive un débit d’air suffisant. Nous vous recommandons fortement de ne pas obstruer les ouïes de ventilation sur les faces latérales, supérieure, arrière ou avant. Comme son transformateur génère un bourdonnement de champ magnétique important, il ne faut pas placer une platine tourne-disque (surtout si elle a une tête magnétique) ou un téléviseur à côté de l’amplificateur, ou juste au dessus ou en dessous de celui-ci.

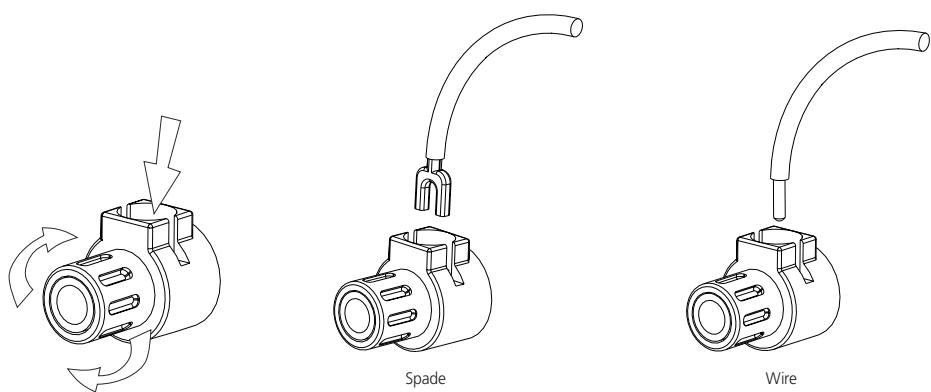

Utilisez des câbles gros calibre (section 2 mm_ ou plus), surtout pour les haut-parleurs de 4 Ohms. Vous pouvez connecter les fils nus directement aux bornes. Pour une connexion plus durable et plus résistante à la corrosion, vous pouvez utiliser des câbles de haut-parleurs dotés de connecteurs plaqués or (connecteurs à broche ronde ou cosses plates), ou vous pouvez monter ces types de connecteurs vousmême sur les câbles. Le branchement sur chaque borne peut être réalisé de trois façons différentes, conformément à la description donnée ci-dessous. 1 Connecteurs à broche : Un connecteur à broche est un cylindre métallique fin, serti ou soudé à l’extrémité d’un câble. La tige filetée de chaque borne comporte une ouverture acceptant les connecteurs à broche d’un diamètre inférieur ou égal à 3 mm. Dévissez la bague en plastique de chaque borne pour exposer le trou dans l’axe métallique. Insérez le connecteur à broche dans le trou, puis tournez la bague dans le sens des aiguilles d’une montre pour la serrer contre le connecteur à broche (Cf. Figure 2). 2 Cosses plates : Dévissez la bague en plastique, insérez la cosse plate en forme de “U” dans l’ouverture oblongue, puis serrez la bague sur la cosse (Cf. Figure 2). 3 Fils nus : Séparez les deux conducteurs du câble (s’ils sont fournis sous forme de paire), puis dénudez l’extrémité de chaque conducteur sur 1 centimètre. Sur chaque conducteur, torsadez les brins de fil exposés pour les solidariser. Dévissez les bagues en plastique des bornes “+” et “-”, insérez le fil nu dans le trou de l’axe métallique, puis revissez la bague en plastique jusqu’à ce qu’elle retienne solidement le fil (Cf. Figure 2). Vérifiez qu’aucun brin de fil libre ne touche le châssis ou une autre borne. Après environ une semaine, resserrez la bague pour rattraper le jeu éventuel.
Si vous ne pouvez pas facilement positionner les haut-parleurs face à face, le contrôle du phasage devra se limiter au branchement correct des câbles des haut-parleurs en vous référant au repérage de la “polarité”. Les bornes correspondant aux haut-parleurs sur l’amplificateur sont identifiés par leur couleur, rouge “+” et noir “-” pour chaque voie. À l’arrière des haut-parleurs, la polarité est aussi repérée, soit grâce à des connecteurs rouge et noir, ou alors par des étiquettes : “+”, “1”, ou “8 ohms” pour la borne positive, “-”, “0”, ou “G” pour la borne négative. La borne “+” de l’amplificateur doit être reliée à la borne rouge (positive) du haut-parleur de chaque voie. Pour faciliter ce branchement, les deux conducteurs constituant le câble du haut-parleur de chaque voie sont différents, soit par la couleur du conducteur proprement dit (l’un cuivré, l’autre argenté), ou alors par la présence d’un petit bourrelet ou d’un dessin nervuré sur l’isolation de l’un des conducteurs. Grâce à cette différence, vous pourrez vous assurer d’un câblage identique pour les deux haut-parleurs d’une paire stéréophonique. Il s’en suit que si vous connectez le câble de couleur cuivré (ou doté de l’isolation nervurée) à la borne “+” de la voie Gauche de l’amplificateur, faites la même chose pour la voie Droite. À l’autre extrémité du câble, si vous connectez le câble de couleur cuivré (ou doté de l’isolation nervurée) à la borne rouge (positive) terminal du haut-parleur de la voie gauche, faites la même chose pour le haut-parleur de la voie droite.
Plage de tensions et impédance de l’Entrée Asservissement 12V 10,0 V à 20,0 V CC, 100 kOhms Courant et impédance de la Sortie Asservissement 12V 25 +/- 5 mA, 470 Ohms Impédance d’Entrée 25 kOhms Dimensions maximales hors tout
3 El zócalo de salida Flex-Pad MONO constituye la suma de las entradas estereofónicas de los canales derecho/izquierdo con una impedancia de salida de 75 ohmios. No recomendamos excitar a mas de 6 entradas amplificadoras con esta fuente de salida monofónica.
SLEEP/WAKE a fin de utilizar dicha lógica. Cuando el mencionado conmutador se encuentra en la posición SENSE/DEFEAT, se desactiva el control logitrónico.
• Antes de efectuar las conexiones a cualquier estrada o salida 12VTRIGGER, conviene asegurarse de que se han desconectado todos los componentes de la red de alimentación. • En caso de duda en cuanto a las conexiones, instalación y/o funcionamiento del conexionado IN/OUT 12V-TRIGGER, consúltese al concesionario de NAD o a su representante de ventas. • La no observancia de las precitadas recomendaciones puede ocasionar desperfectos a los amplificadores NAD de la serie CI y/o a los componentes auxiliares acoplados.
12V-OUT TRIGGER está presente constantemente cuando el amplificador se encuentra en estado de conmutación, y ausente al encontrarse en espera o en estado de inactividad (VACATION).
Recomendamos encarecidamente no conectar el cable de alimentación del amplificador a las salidas de c.a. accesorias de un preamplificador. Dichas salidas de utilidad no están concebidas para suministrar los elevados niveles de energía que requieren los amplificadores NAD de la serie CI.
2 Conectores de lengüeta: Desenrósquese el buje de plástico, insértese la lengüeta en forma de “U” en la ranura oblonga y apriétese a fondo el buje (vea la figura 2). 3 Cables desnudos: Sepárense los dos conductores del cordón (si se proveen en pares), y descortécese un centímetro de material aislante de cada uno. De cada conductor, tuércensese juntos los torones expuestos. Desenrósquense los bujes de plástico para “+” y “-”, insértese el cable desnudo a través del orificio de metal y apriétese el buje de plástico hasta que sujete a fondo el cable (vea figura 2). Compruébese que no haya ningún torón de alambre suelto que toque el chasis o el borne adyacente. Vuélvanse a apretar los bujes después de una semana para asegurarse de que no se ha producido holgura, eliminándola así.
