TS 230 F - Motosega HUSQVARNA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sega circolare a disco diamantato per piastrelle
Marca	HUSQVARNA
Modello	TS 230 F
Potenza motore	0,75 kW (1 CV)
Tensione di alimentazione	Monofase 230 V o 115 V, 50 Hz
Velocità di rotazione motore	2800 giri/min
Dimensioni (L x P x A)	660 x 520 x 325 mm
Peso	18 kg
Diametro del disco	230 mm, foro 25,4 mm
Raffreddamento del disco	Immersione parziale in acqua
Capacità del serbatoio dell'acqua	1,5 litri (autonomia 40 minuti di taglio)
Cavo di alimentazione	HO5 VVF 3 x 0,75 mm², lunghezza 1,50 m
Livello di potenza sonora misurato	101 dB(A)
Livello di potenza sonora garantito	102 dB(A)
Pressione acustica al livello delle orecchie	90 dB(A)
Vibrazioni (sul pezzo da tagliare)	2,0 m/s²
Dispositivo di sicurezza elettrica	Interruttore differenziale residuo 30 mA obbligatorio
Profondità di taglio max.	48 mm (materiale), larghezza di taglio con guida 305 mm
Utilizzo	Taglio a bagno d'acqua di piastrelle, disco a bordo continuo obbligatorio
Manutenzione	Pulizia giornaliera, svuotamento del serbatoio, conservazione in luogo asciutto
Garanzia	12 mesi, parti difettose eccetto usura, certificato da restituire entro 8 giorni

Domande frequenti - TS 230 F HUSQVARNA

Come montare o cambiare il disco diamantato?

Scollegare la macchina. Rimuovere il carter del disco e il tavolo. Svitare il dado di serraggio (rotazione a destra), rimuovere il vecchio disco. Posizionare il nuovo disco rispettando il senso di rotazione (freccia). Riavvitare il dado, il tavolo e il carter. Assicurarsi che il disco sia ben centrato e che le superfici di appoggio siano pulite.

Quale tipo di disco utilizzare con la TS 230 F?

Utilizzare esclusivamente un disco diamantato a bordo continuo di diametro 230 mm e foro 25,4 mm. L'uso di un altro tipo di disco (es. segmentato) è vietato per motivi di sicurezza.

Come riempire il serbatoio dell'acqua?

Il serbatoio dell'acqua si trova sulla macchina. Aprire il tappo e riempire con acqua pulita fino a 1,5 litri massimo. Assicurarsi che il livello sia sufficiente per immergere parzialmente il disco durante il taglio.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre dispositivi di protezione (occhiali, guanti, protezioni acustiche). Collegare la macchina a una rete con interruttore differenziale 30 mA e messa a terra. Tenere lontane le persone non autorizzate. Non utilizzare mai senza il carter di protezione in posizione.

La macchina può funzionare su una presa domestica standard?

Sì, se la presa è a 230 V monofase 50 Hz e protetta da un interruttore differenziale 30 mA. Per una versione 115 V, utilizzare una presa adatta. Controllare la targhetta dei dati prima del collegamento.

Quali sono i livelli sonori e vibratori?

Il livello di potenza sonora è di 101 dB(A) misurato, 102 dB(A) garantito. La pressione acustica all'orecchio è di 90 dB(A). Le vibrazioni sul pezzo da tagliare sono di 2,0 m/s². Indossare protezioni acustiche.

Come eseguire la manutenzione della macchina dopo l'uso?

Scollegare la macchina. Svuotare il serbatoio dell'acqua. Pulire la macchina con un panno asciutto, in particolare il vano dell'acqua. Conservarla in un luogo asciutto, fuori dalla portata dei bambini. Controllare regolarmente le superfici di appoggio del disco e delle flange.

Qual è la profondità di taglio massima?

La macchina consente una profondità di taglio di 48 mm (materiale) e una larghezza di taglio con la guida di 305 mm a sinistra e 147 mm a destra. La lunghezza di taglio è illimitata (spostamento della guida).

La garanzia copre le parti di usura?

No, la garanzia di 12 mesi copre solo le parti con difetto di fabbricazione. Le parti di usura e i consumabili (dischi, guarnizioni) sono escluse. Per usufruire della garanzia, restituire il certificato debitamente compilato entro 8 giorni dall'acquisto.

Come ottenere pezzi di ricambio?

Per ordinare pezzi, indicare il numero di serie della macchina (sulla targhetta) e il codice del pezzo desiderato. Contattare un servizio post-vendita autorizzato Husqvarna. Una vista esplosa è disponibile nel manuale.

MANUALE UTENTE TS 230 F HUSQVARNA

IT - Informazioni di Carattere Ambientale

Il simbolo riportato sul prodotto o sulla confezione indica che il prodotto non può essere smaltito come rifiuto domestico. Deve invece essere consegnato all'apposito punto di raccolta per il riciclo di apparecchiature elettriche o elettroniche. Assicurandosi che questo prodotto venga smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e per la salute delle persone, che potrebbero altrimenti essere causate da un errato smaltimento del prodotto. Per informazioni più dettagliate sullo smaltimento, contattare il comune di residenza, il servizio di smaltimento rifiuti o il negozio dove il prodotto è stato acquistato.

IT - DICHIARAZIONE DI CONFORMITÀ CE

Husqvarna AB, SE-433 81 Göteborg, Svezia, tel: [phone], certifica con la presente che la Husqvarna TS 230 F, a partire dai numeri di serie del 2010 (l'anno è evidenziato nella targhetta e seguito da un numero di serie), è conforme alle disposizioni della DIRETTIVA DEL CONSIGLIO:

• del 17 maggio 2006 "sulle macchine" 2006/42/CE
• del 15 dicembre 2004 "sulla compatibilità elettromagnetica" 2004/108/CE.
• del 12 dicembre 2006 "riguardante le apparecchiature elettriche" 2006/95/CE.

Sono state applicate le seguenti norme: EN ISO 12100:2003, EN 55014-1:2006, EN 55014-2/A1:2001, EN 61000-3-2:2006, EN 61000-3-3/A1/A2:2005, EN 12418/A1:2009.

Responsabile troncatrici e prodotti per costruzione (Rappresentante autorizzato per Husqvarna AB e responsabile della documentazione tecnica.)

IT - CARATTERISTICHE TECNICHE

Puissance, kW	0,75 (1 CV)
Tension, V	Monophasé 230 (50 Hz)
	Monophasé 115 (50 Hz)
Vitesse rotation moteur, tr/min	2800
Dimensions (mm) L x l x h	660 x 520 x 325
Poids, kg	18
Refroidissement disque	Immersion partielle
Capacité du bac, litres	1,5 (autonomy 40 minutes cutting)
Alimentation)cable	HO5 VVF 3 x 0,75 mm2,Lg : 1,50 m

Potenza, kW	0,75 (1 CV)
Tensione, V	Monofase 230 (50 Hz)
	Monofase 115 (50 Hz)
Velocità di rotazione del motore, giri/min	2800
Dimensioni (mm) L x P x A	660 x 520 x 325
Peso, kg	18
Raffreddamento disco	Immersione parziale in acqua
Capienza vaschetta, litri	1,5 (equivalenti a 40min. di taglio)
Cavo di alimentazione	H05 VVF 3 x 0,75 mm², Lunghezza : 1,50 metri

Emissioni di rumore (vedinota 1)
Livello potenza acustica, misurato dB(A)	101
Livello potenza acustica, garantito dB(A)	102
Livelli di rumorosità (vedinota 2)
Livello pressione acustica all'udito dell'operatore, dB(A)	90
Livelli di vibrazioni, ahv (vedinota 3)
Sul pezzo in lavorazione, m/s2	2,0

Nota 1: Emissioni di rumore nell'ambiente misurate come potenza acustica (LWA) in base alla norma EN 12418. Nota 2: Livello di pressione acustica in ottemperanza alla norma EN 12418. I dati riportati per il livello di pressione acustica hanno una dispersione statistica tipica (deviazione standard) di 1,0 dB(A). Nota 3: Livello di vibrazioni in ottemperanza alla norma EN 12418. I dati riportati per il livello di vibrazione hanno una dispersione statistica tipica (deviazione standard) di 1 m/s².

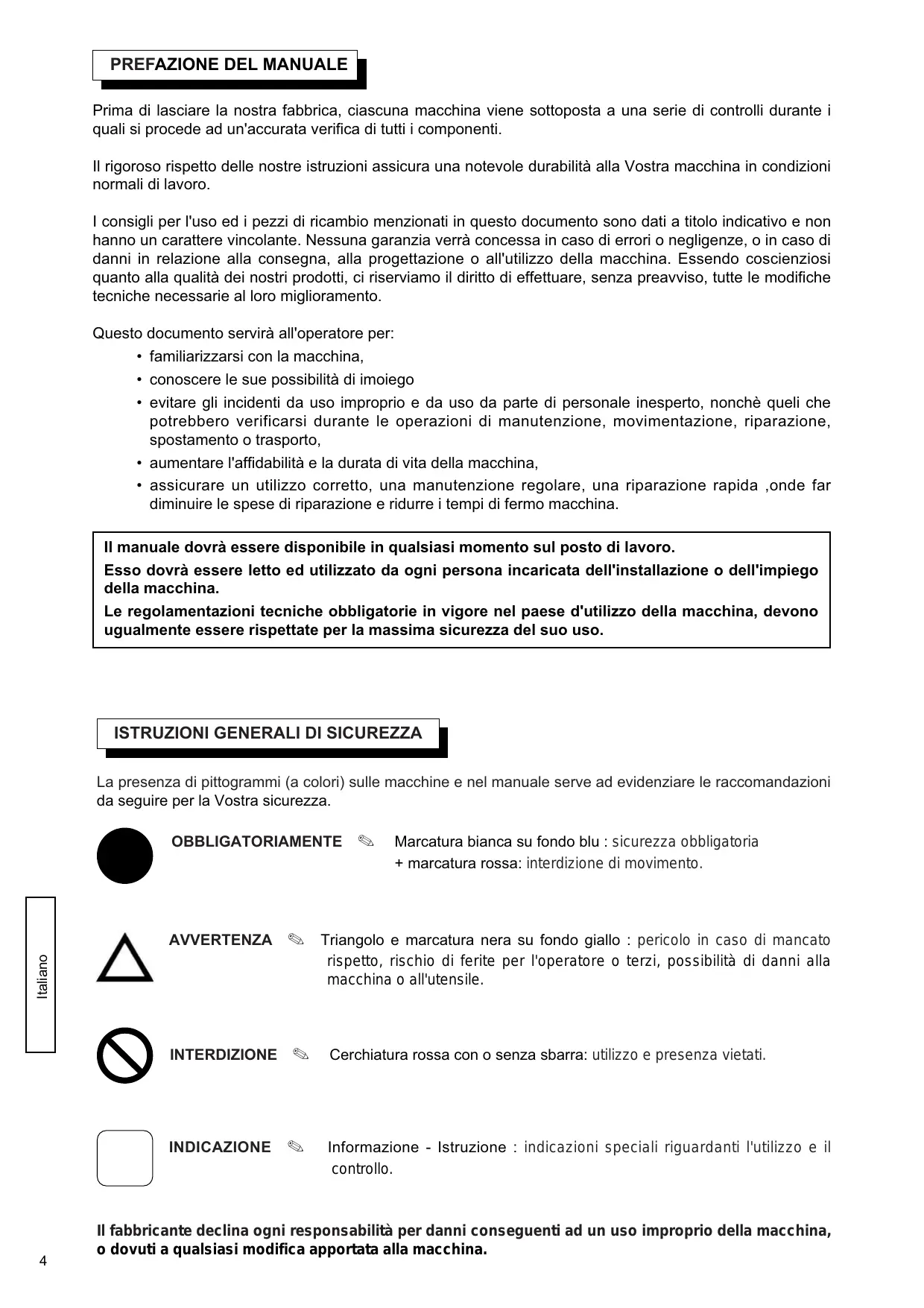

IT - DATI TECNICI

Prima di lasciare la nostra fabbrica, ciascuna macchina viene sottoposta a una serie di controlli durante i quali si procede a un'accurata verifica di tutti i componenti.

Il rigoroso rispetto delle nostre istruzioni assicura una notevole durabilità alla Vostra macchina in condizioni normali di lavoro.

I consigli per l'uso ed i pezzi di ricambio menzionati in questo documento sono dati a titolo indicativo e non hanno un carattere vincolante. Nessuna garanzia verrà concessa in caso di errori o negligenze, o in caso di danni in relazione alla segna, alla progettazione o all'utilizzo della macchina. Essendo coscienziosi riguardo alla qualità dei nostri prodotti, ci riserviamo il diritto di effettuare, senza preavviso, tutte le modifiche tecniche necessarie al loro miglioramento.

Questo documento servirà all'operatore per:

familiarizzarsi con la macchina, - conoscere le sue possibilità di impiego - evitare gli incidenti da uso improprio e da uso da parte di personale inesperto, nonché quelli che potrebbero verificarsi durante le operazioni di manutenzione, movimentazione, riparazione, spostamento o trasporto, - aumentare l'affidabilità e la durata di vita della macchina, - assicurare un utilizzo corretto, una manutenzione regolare, una riparazione rapida, onde far diminuire le spese di riparazione e ridurre i tempi di fermo macchina.

Il manuale dovrà essere disponibile in qualsiasi momento sul posto di lavoro.

Esso dovrà essere letto ed utilizzato da ogni persona incaricata dell'installazione o dell'impiego della macchina.

I regolamenti nazionali tecnici obbligatori in vigore nel paese d'utilizzo della macchina devono ugualmente essere rispettati per la massima sicurezza del suo uso.

ISTRUZIONI GENERALI DI SICUREZZA

La presenza di pittogrammi (a colori) sulle macchine e nel manuale serve ad evidenziare le raccomandazioni da seguire per la Vostra sicurezza.

OBBLIGATORIAMENTE

Marcatura bianca su fondo blu: sicurezza obbligatoria

Marcatura rossa: interdizione di movimento.

AVVERTENZA

Triangolo e marcatura nera su fondo giallo: pericolo in caso di mancato rispetto, rischio di ferite per l'operatore o terzi, possibilità di danni alla macchina o all'utensile.

INTERDIZIONE

Cerchiatura rossa con o senza sbarra: utilizzo e presenza vietati.

INDICAZIONE

Informazione - Istruzione: indicatori speciali riguardanti l'utilizzo e il controllo.

Il fabbricante declina ogni responsabilità per danni conseguenti a un uso improprio della macchina o dovuti a qualsiasi modifica apportata alla macchina.

Questo simbolo indica che la macchina è conforme alla direttiva europea.

OBBLIGO

INDICAZIONE INFORMAZIONE ISTRUZIONI OPERATIVE

AVVERTENZA

DIVIETO

Questi simboli sono destinati a evidenziare i consigli che interessano la vostra sicurezza.

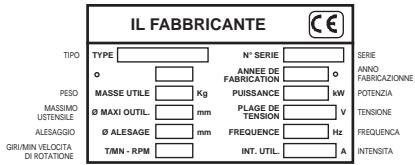

Targhetta segnaletica

1 Funzione

Utilizzazione: taglio ad acqua di piastrelle. - disco a bordo continuo da Ø 230 mm (D), alesaggio Ø 25,4 mm (AL)

Divieto di utilizzare un disco con cerchio non continuo.

- Profondità di taglio (Materiale): a 90°:48mm - a 45°:37mm Massima larghezza di taglio (Lg) con guida a 90: 305 mm a sinistra, 147 mm a destra - Lunghezza di taglio illimitata

3

Verifiche preliminari all'avviamento della macchina

Prima dell'accensione e dell'utilizzazione, leggere attentamente la guida e familiarizzarsi con i vari componenti della macchina.

L'area di lavoro deve essere perfettamente sgombra e ordinata, ben illuminata e non deve presentare nessun rischio potenziale (né umidità, né prodotti pericolosi in prossimità immediata).

L'operatore deve portare i dispositivi protettivi adatti al tipo di lavoro da eseguire.

Le persone non addette ai lavori devono essere allontanate dall'area di lavoro.

Utilizzare esclusivamente dischi adatti al tipo di lavoro da eseguire (velocità, geometria, applicazioni, ecc.)

Connessioni elettriche

SICUREZZA ELETTRICA:

Obbligo di collegamento a un interruttore a corrente differenziale residua 30mA con messa a terra. In mancanza di quest'interruttore sulla rete, consultare il nostro catalogo per i differenti modelli proposti.

• Uso corretto del dispositivo a corrente differenziale residua comprende il suo controllo periodico. Per gli utensili forniti con un DCDR integrato nel cavo o nella spina per presa di corrente, nell'ipotesi in cui il cavo o la presa siano danneggiati, la riparazione deve essere effettuata a cura del costruttore, da uno degli agenti o da un atelier di riparazione qualificato, per evitare ogni rischio causato da una cattiva riparazione.

• Accertarsi che la tensione della rete corrisponda alla tensione di alimentazione della macchina N [FIG. 1].

• Utilizzare prese di corrente elettrica monofase di tipo 2P + T

• Prolunga: prevedere una sezione di cavo sufficiente correlata con la potenza elettrica della macchina; l'allacciamento alla rete elettrica con cavo tipo H07 RNF da 1,5mm² di sezione è consentito su lunghezze massime di 50 m.

Montaggio del disco

• Staccare la macchina dalla corrente.
• Rimuovere il carter del disco (fig.1)
• Rimuovere la tavola tirando le leve (fig.2 e 3).
• Smontare il dado di serraggio del motore (filettatura a destra). Rimuovere la parete.
• Presentare il disco diamantato.

Attenzione al senso di rotazione, indicato con una freccia su uno dei lati del disco. Verificare la pulizia delle facce d'appoggio delle flange, del disco e dell'albero.

• Controllare la centratura corretta del disco. Rimettere la flangia di serraggio e poi bloccare il dado. Rimettere la tavola. Rimettere il carter del disco.

Messa in servizio

Prestare sempre la massima attenzione. Adottare una posizione comoda e ben bilanciata.

Prima dell'avviamento, togliere le chiavi e gli utensili di regolazione.

Per tutta la durata del lavoro, non togliere i carter di protezione.

Riempire il serbatoio dell'acqua. - Collegare la macchina alla corrente. - Avviare con l'interruttore, posizione I.

7 Metodo di taglio

Durante i tagli posizionare il carter del disco il più vicino possibile al materiale per evitare gli spruzzi d'acqua.

- Tagli diritti

• Sollevare le due clip alle estremità della guida (fig. 4).
• Posizionare la guida di taglio.
• Abbassare le due clip.
• Allentare i due dadi (fig. 5).
• Regolare la parte mobile della guida.
• Allentare i due dadi.

- Tagli in diagonale

• Posizionare l'accessorio sulla parte mobile della guida.
• Fare scorrere la guida e il materiale insieme.

- Tagli angolari

• Allentare i due dadi laterali (fig. 6).
• Inclinare il motore all'angolo di taglio voluto (da 90° a 45° ).
• Stringere nuovamente i due dadi.
• Regolare la guida di taglio come per i tagli diritti
• Tenere il materiale e avanzare progressivamente
• Alla fine del taglio non esercitare una pressione troppo forte
• Tenere il materiale e avanzare rapidamente.
• Alla fine del taglio non esercitare una pressione troppo forte.

Man mano che si usa la macchina, mantenere il livello dell'acqua al massimo per il raffreddamento del disco (o cambiare l'acqua secondo la frequenza di utilizzo). - Dopo l'esecuzione di un lavoro, fermare la macchina: posizione 0. È inutile fare girare la macchina a vuoto.

8 Manutenzione (macchina spenta e spina staccata)

• Rimuovere il serbatoio (fig. 7).
• Svuotare il serbatoio.
• Pulire quotidianamente la macchina rispettando la pulizia del contenitore d'acqua.
• Stoccare in un luogo asciutto.

Stoccare in un luogo sicuro, fuori dalla portata dei bambini. Avere cura degli utensili.

9 Raccomandazioni importanti

• Quando non si usa la macchina per un periodo prolungato, verificare la manutenzione e la protezione del disco. Montare correttamente il disco.
• Effettuare un serraggio corretto del disco.
• Verificare la pulizia delle facce d'appoggio delle flange, del disco e dell'albero.

Il costruttore declina ogni responsabilità derivante da un uso non corretto, da qualsiasi modifica, adattamento o motorizzazione diversa da quanto specificamente previsto in origine dal costruttore stesso.

Sul posto di lavoro il livello di pressione acustica può superare 85 dB (A). In tal caso bisogna prendere delle misure individuali di protezione.

10 Riparazioni

Siamo a Vostra completa disposizione per garantirVi qualsiasi riparazione nei tempi più brevi e ai prezzi migliori (vedere l'indirizzo sul retro).

11 Pezzi di ricambio

Per una rapida segnalazione dei pezzi di ricambio, ed onde evitare qualsiasi perdita di tempo, è necessario richiamare su ogni ordine le indicazioni che figurano sulla targhetta segnaletica della macchina nonché il numero di riferimento del pezzo da sostituire.

Vedi spaccato

12 Scarto

In caso di deterioramento degli accessori o dell'intera macchina, attenersi ai metodi prescritti dalla legislazione in vigore.

- Materiali principali:

• Motore: Alluminio (AL) - Acciaio (AC) Rame (CU) - Poliammide (PA)
• Macchina: Alluminio (AL) - Inox

Le notizie tecniche sono date a titolo informativo e non vincolano il costruttore.

Per migliorare costantemente la qualità dei nostri prodotti ci riserviamo di apportare modifiche senza preavviso.

La garanzia ha effetto dalla data di acquisto da parte dell'utilizzatore (data della fattura del distributore) e avrà validità per la durata di 12 mesi.

1. ESTENSIONE

La garanzia si limita alla sostituzione gratuita di parti che abbiano difetti di fabbricazione riconosciuti da Husqvarna (fatta eccezione per le parti d'usura e di consumo) se la riparazione è effettuata in un'officina Husqvarna o autorizzata da Husqvarna.

(In caso di riparazione effettuata da personale non autorizzato da DIMAS) il fabbricante non copre i danni, diretti o indiretti, materiali o immateriali, causati alle persone o alle cose in seguito a rottura o arresto della

macchina.

1. CONDIZIONI DI GARANZIA Per aver diritto alla garanzia, Husqvarna, entro 8 giorni dal garanzia allegato, debitamente c

In caso di problemi insorgenti alla macchina nel periodo della garanzia, i nostri servizi post-vendita vi indicheranno il miglior cammino da seguire per permettervi di risolvere il problema, e vi consiglieranno all'occorrenza il centro di servizio autorizzato più vicino a voi.

Potete anche spedire la vostra macchina, a vostre spese, ai nostri servizi post-vendita, allegando la fattura d'acquisto e un rapporto che descriva il problema e che richieda l'intervento della garanzia. Una diagnostica tecnica sarà effettuata al momento del ricevimento della macchina, e vi saranno inviate le conclusioni dell'esame.

1. ESCLUSIONI

La garanzia non può essere accordata per anni o rotture causate da: - un utilizzo anormale, errato trasporto o manutenzione; - utilizzo di lubrificanti o combustibili di qualità non adeguata o non prevista da Husqvarna;

• in seguito all'utilizzo di ricambi o accessori non originali;
• in seguito a interventi di personale non autorizzato;
• in seguito all'utilizzo di un attrezzo diamantato difettoso o inadeguato. (Noi prevediamo l'utilizzo di utensili Husqvarna). La merce viaggia a spese, rischio e pericolo del

contratto il trasportatore nelle forme e nei termini previsti dalla legge.

Per poter fruire della garanzia, è indispensabile rispedire il certificato di garanzia allegato, debitamente compilato entro otto giorni consecutivi all'acquisto.
