Vermogen, kW	0,75 (1 CV)
Spanning, V	1 Phase 230 (50 Hz)
	1 Phase 115 (50 Hz)
Motortoerental, omw./min.	2800
Afmetingen (mm) L x B x H	660 x 520 x 325
Gewich, kg	18
Afkoeling van de schijf	Gekoeld doordat het gedeeltelijk in koelvloeistof draait
Inhoud waterreservoir, liter	1,5 (voldoende voor 40 minutes zaagwerk)
Netsnoer	H05 VVF 3, 0,75 mm² Lengtex: 1,50 meter

Lawaai-emissie (zie opm. 1)
Geluidsvermogen, gemeten dB(A)	101
Geluidsvermogen, gegardeerd dB(A)	102
Geluidsniveau (zie opm. 2)
Niveau geluidsdruk bij hetoor van de gebruiker,dB(A)	90
Trillingsniveau,ahv(zie opm. 3)
Op het werkstuk, m/s2	2,0

Opm. 1: Emissie van geluid maar de omgeving gemeten als geluidsvermögen (L_WA) volgens EN 12418.

Opm. 2: Geluidsdrukniveau volgens EN 12418. De gerapporteerde gevevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1,0 dB (A).

Opm. 3: Trillingsniveau volgens EN 12418. De gerapporteerde gegevens voor het trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 m/s².

SE - TEKNISKA DATA

Elke machine ondergaat vór het verlaten van unsere fabriek een aantal controbeurten waar bij alles nauwkeurig gecontroleerd worden.

Indien u once instructies strikt naleeft, za uw machine bij normale werkomstandigheden lang meegaan.

De gebruiksaanwijzingen en de onderdelen uit deze handleiding worden ter informatatie opgegeven en zich Niet bindend. De garantievoorwaarden zichniet geldig bij foufief gebruik of nalatigheid, of bij beschadigingen die te wijten zich aan de levering, het concept of het gebruik van de machine. Teneinde de kwaliteit van onze Produkten steeds te verbeteren, behouden zich ons hetrecht voor, technische wijzigingen aan te brengen zonder voorafgaande berichtgeving.

De gebruiker kan dit document gebruiken om :

• zich aan de machine te gewennen,
• alle toepassingsmogelijkheden te leren kennen,
• ongevalten te vermijden die te wijten zonden zijn aan een verkeerd gebruik, door een persoon die waar Niet toe is opgeleid, bij onderhouds- en herstellingswerken of bij het verplaatsen en het vervoer,
• de betrouwbaarheid en de levensduur van de machine te verbeteren,
• in te staan voor een juist gebruik, een regelmatig onderhoud en een snelle reparatie, om zo de herstellingskosten en de duur van de immobilisatie tot een minimum te herleiden.

Deze handleiding dient steeds beschikbaar te zijn op deplaats waar de machine gebruikt worden. Ledere persoon die de machine installeert of gebruikt, dient deze handleiding te lezen en te gebruiken.

Met het oog op een optimale verilgheid, dieren de verplichtte technische reglementeringen die van kracht zich in het land waar de machine gebruikt worden, eveneens te worden nageleefd.

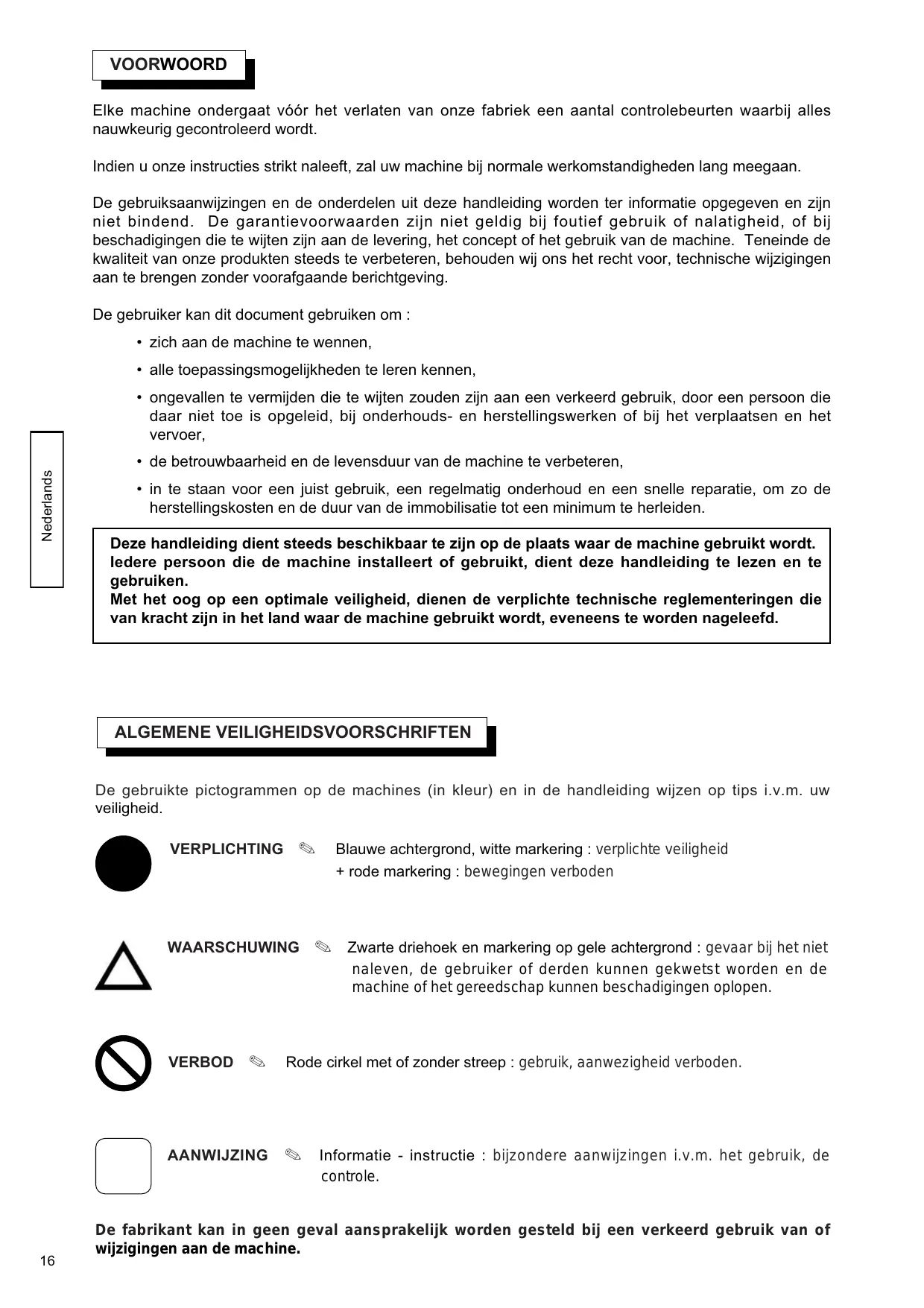

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

De gelebrekte pictogrammen op de machines (in kleur) en in de handleiding wijzen op tips i.v.m. uw veiligheid.

VERPLICHTING

Blauwe hintergrond, witte marketing : verplichte veiligheid + rode marketing : bewegingen verboden

WAARSCHUWING

Zwarte driehoek en markering op gele ache tergrond : gevaar bij het Niet naleven, de gebruiker of derden kuren gekwetst worden en de machine of het gereedschap kuren beschadigingen oplopen.

VERBOD

Rode cirkel met of zonder streep: gebruik, aanwezigheid verboden.

AANWIJZING

Informatie - instructie : bijzondere aanwijzingen i.v.m. het gebruik, de contrôle.

De fabrikant kan in geen geval aansprakelijk worden gesteld bij een verkeerd gebruik van of wijzigingen aan de machine.

Dit symbol betekent dat de machine overeenstem met de betre en de Europese ritchtlijn.

VOORSCHRIFT

ANWJZING INFORMATIE INSTRUKTIE

WAARSCHUWING

VERBODSBEPALING

Deze tekens geben aanwijzingen die van belang zichn voor uw veiligheid

Typeplaatje

1

Gebruik

• Toepassing : watergekoeld zagen en afkorten van tegelmaterial.
• Zaagblad met doorlopende rand 230 mm; asgat 25,4 mm.

Het gebruik van een zaagblad, anders dan met een door lopende diamantkroon, is verboden.

• Zaagdikte (material): 90^ : 48 ~mm - 45^ : 37 ~mm
  Max. zaagbreedte met gebruik aanslag 90^ : 305 mm links 147 mm rechts
• Onbeperkte zaaglengte.

3

Controle voor de inbedrijfstelling

Lees aandachtig de handleiding en maak U vertrouwd met de machine voordat u deze in gebruik neemt.

Het werkvlak moet volledig opgeruimd zich, goed verlicht en vrij van gevaar (geen vochtigkeit of gevaarlijke stoffen in de nabijheid).

De bedienende man要去 beschermingsmiddelen dragen, aangepast aan het te verrachten werk.

Derden要去 op een veilige afstand van de werkplek worden gehonden.

Gebruik zaagbladen die geschikt zich voor het uit te voeren werk (toerental, geometrie, toepassing, enzovoort...).

4

Elektrische aansluiting

• ELECTRISCHE VEILIGHEID : De machine mag uitsluitend worden aingesloten op een geaarde 30mA aardlekschakelaar. Zieoningze catalogus indien geen aardlekschakelaar geinstalleerd is.

• Correct gebruik van de restdifferentialstroom-inrichting, periodieke controle inbegrepen; voor gereedschap geleverd met zo'n inrichting geintegreerd in de kabel of in de stekkerpen dient reparatie van een beschadigde kabel of stekker te gebeuren door de fabrikant, door een van zich agenten of door een bekwame reparatiewerkplaats om het risico van een slecht uitgevoerde reparatie te voorkomen.

• Ga na of de netspanning geg is aan de waarde, vermeld op het typeplaatje N van de machine [FIG. 1].

• Gebruik eenfasige stopcontacten van het type 2 faseleiders + aarde.

• Verlengsnoer:voldoende kabeldoorsnede voor het elektrisch vermogen. Aansluiten op de netstroom met een kabel van het type H07 RNF diameter 1,5 mm ^2 tot 50 meter lang.

5

Monteren van het blad

• de machine uitschakelen (steker UIT de contactdoos halen).
• de kast van de schijf verwijderen (figuur 1).
• De tafel verwijderen door aan de hendels te trekken (figuur 2 en 3).
• De klemmoer van de motor demonteren, schroefdraad rechts.
• deiens verwijderen.
• de diamantschijf op zijn plaatsaanbren-gen.

Let op de draairichting die met een pijl is aangegeven op een van de zijkanten van het zaagblad

Controleer of het ondersteuningsvlak van het zaagblad, de flenzen en de spill, zuiver zich

• Controller of het zaagblad juist is uitge-lijnd.
• Zet de span ents op+zijn plaats en draai de moer vast.
• De tafel op+zijn plaats brengen.
• De schijfkast op zijnplaats brengen.

6

Ingebruikneming

Let steeds nauwkeurig op wat u doet
Plaats uzelf in een gemakkelijke, evenwichtige houding.

Verwijder de sleutels en het stelgereedschap voordat u de machine in gebruik neemt

Zorg datijdens het gebruik de beschermkasten alsijd op hun plaats zitten.

Vul het waterreservoir.
- Sluit de machine op de netstroom aan.
- Schakel de machine aan door de aan/uitschakelaar in de stand I tezetten.

7 Snijmethode

Tijdens het zagen要去 de beschemkast van het blad zo zichdortaviglijk bij het materiaal zijn om opspattend water te vermijden

- Rechte sneden

• De twee clips aan de uiteinden van de geleider oplichten (figuur 4).
• De snijgeleider op+zijnplaats brengen
• De twee clips dichtclippen
• De twee moeren losdraaien (figuur 5).
• Het beweegbare gedeelte van de geleider bijstellen
• De twee moeren aandraaien

Haakse sneden

• Het toebehoren in de juiste stand bren-gen op het beweegbare gedeelte van de geleider.
• De geleider en het werkstuk samen aanschuiven.

Haakse sneden

• De twee moeren aan de zijkant losschroeven (figuur 6).
• De motor in de gewenste snijhoek zieten (van 90^ tot 45^ ).
• De twee moeren wee aandraaien.
• De snijgeleider afstellen opdezelfdemanier als bij het rechte zagen.
• Het werkstuk vasthouden en langzaam\ haar voren schuiven.

• Niet te hard drukken als ukaar bent met het zagen.

• Houd het materiaal vast en zorg voor een geleidelijke aanzetbeweging.
  Aan het einde van de snede mag u Niet te hard drukken.

Naarmate u de machine gebruikt, moet u het waterpeil op de hoogste stand honden om het zaagblad af te koelen (of het water bijvullen afhankelijk van de gebruiks|.
- Schakel na het werk de machine uit door de aan/uitschakelaar in de stand 0 teplaatsen. Het heeft geen zin de machine onbelast te lately draaien.

8 Onderhoud (machine uitgeschakeld)

• De tank verwijderen (figuur 7).
• Detank legen.
• De machine dagelijks schoonmaken, ervoor zorgen dat de waterbak te allen tijde schoon is.
• Ope een droge plaats opslaan.

Bewaar de machine op een veilige plaat en houd ze buiten het bereik van kinderen Onderhoud het snijgereedschap zorgvuldig

9 Belangrijke aanbevelingen

• Let erop dat het zaagblad nooit droog snijdt.
  Zorg ervoor dat het zaagblad juist is opgespannen.
  Zorg ervoor dat het ondersteuningsvlak van het zaagblad, de flenzen en de spel, zuiver zich.

De fabrikant is Niet aansprakelijk voor oneigenlijk gebruik, wijziging, aanpassing of motorisering anders dan oorspronkelijk door hem bepaald.

Op de werkplek mag de geluidsdruk groter zich dan 85 dB (A). In dat geval要去 u individuelle beschermingsmaatregelen nemen.

10 Reparatie

Wij staan volledig tot uw beschikkong om uw machine zo snel en goedkoop möglich te repareren (zie adres op keerzijde).

11 Onderdelen

Vermeld bij elke bestelling de aanwijzingen op het typekenplaatje van de machine alsook de referentie van het te verrangen onderdeel. Op die manier verliezen wij minderijd en+kennen wij de te verrangen onderdelen sneller leveren.

zie exploitietekening

12 De schroothoop

Wanneer de machine definitief afgedankt worden, dienen de wettelijk modaliteiten nageleefd te worden bij het weglooien ervan.

Belangrijkste materialen :

• Motor: Aluminium (AL) - Staal (AC), Koper (CU) - Polyamide (PA)
• Machine : Aluminium (AL) - Inox

De gebruiksaanwijzingen en wisselstukken opgenomen in dit document zich gegeven ter titel van inlichting en zich Niet van verbintenis. Bekommerd over de kwaliteit van unsere Produkten behouden wij ons het voorrecht elke technische aanpassing te doen ter verbetering.

1. DUUR De garantievangt aan vanaf de datum van aankoop door de gebruiker (faktuurdatum van de wederverkoper) en is gedurende 12 maanden geldig.

2. DEKKING De garantiebeperkt zich tot het Gratis verrangen doorknappvma van onderdelen doorkaar als defekt erkjnd (met uitzondering van verbruiksdelen en versleten delen) op voorwaarde dat de reparatie wordt uitgevoerd in een werkplaats van Husqvama of in een werkplaats die aangewezen is door Husqvama.

De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade, direkt of indirectt, materieel of immaterieel, die berokkend worden aan personen of zaken, die het gevolg is van gebreken aan de machine of het langere tijt Niet hunnen gebruiken van de machine.

3. GARANTIEVOORWAARDEN Om aanssprak te kunnen maken op garantie is het noodzakelijkom bigaand garantie certifikaat volledig ingevuld binnen 8 dagen na aankoop terug te zenden waar Husqvama.

Indien u gedurende de garantieperiode onverhoopt problemen macht hebben met de machine, za onsche After-Salesservicdwienst aangeven hoe deze snel en op de beste manier opgelast kunnen worden en za bij aangeven tot welke dichtstbijzijnde reparatiewerkplaats u zich kunt wenden.

Indien gewenst kunt U de machine op Uw kosten maar de After-Salesservicdwienst terug sturen vergezeld van de aankoopfaktuur met schrifeltijke opgave van het geconstateerde probleem en met het verzoek om toepassing van de garantiebepalingen.

Na ontvangst van de machine zal direkt een technisch onderzoek uitgevoerd worden, waarvan het resultaat Ubekend worden gemaakt.

4. UITSLUITINGEN Geen garantie wordt verleend bij gebreken of storingendie het gevolg zich van: - verkeerd gebruik, schade ontstaan bij vervoer ofonderhoud, - het gebruik van smeermiddelen en brandstoffen die nicht door Husqvarna aanbevolen zijn van of slechte kwaliteit zich, - het gebruik van Niet-originele onderdelen of toebehoren, - reparations die uitgevoerd zich door een werkplaats die nicht door Husqvarna erkend is, - het gebruik van beschadigd of verkeerd gekozen diamantgereedschap (wij bevelen het gebruik van Husqvarna gereedschappen aan).

De goeden zullen op kosten en voor risiko van de koper verzonden worden, die zich de verantwoordelijkheid draagt voor verhaal op de transporteur binnen de wettelijkne normen en termijnen.
