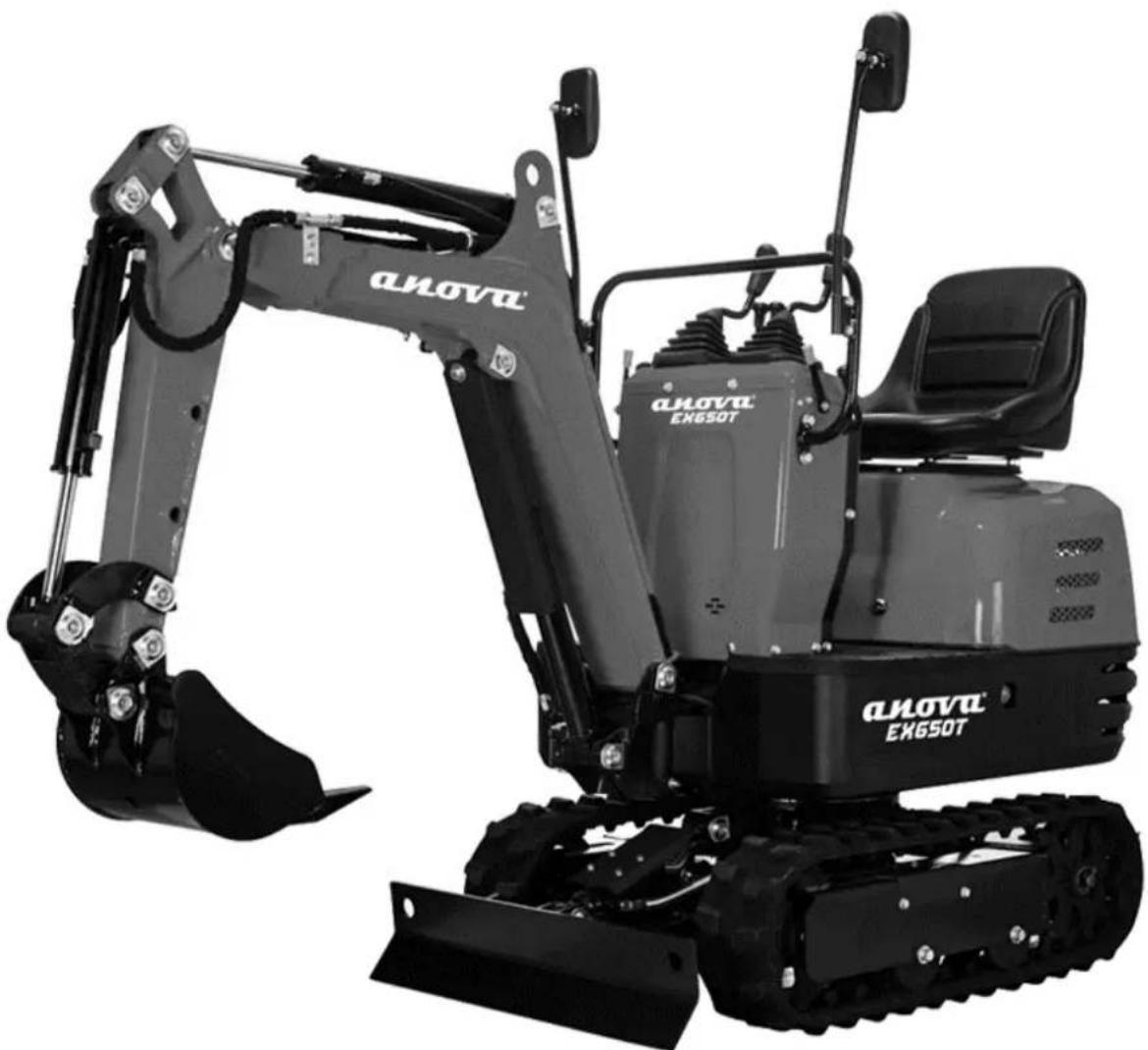

MANUALE UTENTE EX650T Anova

Istruzioni e manuale utente

Anova desideriamo congratularci con voi per aver scelto uno dei nostri prodotti e garantirvi l'assistenza e la collaborazione che da sempre contraddistinguono il nostro marchio nel tempo.

Questa macchina è progettata per durare molti anni e per essere di grande utilità se utilizzata secondo le istruzioni contenute nel manuale d'uso. Vi raccomandiamo pertanto di leggere attentamente il presente manuale di istruzioni e di seguire tutti i nostri consigli.

Per maggiori informazioni o domande, potete contattarci tramite il nostro supporto web all'indirizzo www.anova.es.

INFORMAZIONI SU QUESTO MANUALE

Per la vostra sicurezza e quella degli altri, prestate attenzione alle informazioni fornite nel presente manuale e sull'apparecchio.

• Questo manuale contiene istruzioni per l'uso e la manutenzione.
• Portare con sé questo manuale quando si lavora con la macchina.
• Il contenuto è corretto al momento della stampa.
• Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza che ciò influisca sulle nostre responsabilità legali.
• Il presente manuale è considerato parte integrante del prodotto e deve accompagnarlo in caso di prestito o rivendita.
• Se il manuale è stato smarrito o danneggiato, richiedi un nuovo manuale al tuo distributore.

LEGGERE ATTENTAMENTE QUESTO MANUALE PRIMA DI UTILIZZARE LA MACCHINA

Per garantire che la macchina fornisca i migliori risultati, leggere attentamente le istruzioni per l'uso e la sicurezza prima di utilizzarla.

ALTRE AVVERTENZE:

Un uso improprio potrebbe causare danni alla macchina o ad altri oggetti.

L'adattamento della macchina a nuovi requisiti tecnici potrebbe comportare differenze tra il contenuto del presente manuale e il prodotto acquistato.

Leggere e seguire tutte le istruzioni contenute nel presente manuale. Il mancato rispetto di queste istruzioni può causare gravi lesioni personali.

INDICE

1. ISTRUZIONI DI SICUREZZA

2. DESCRIZIONE DEL PRODOTTO

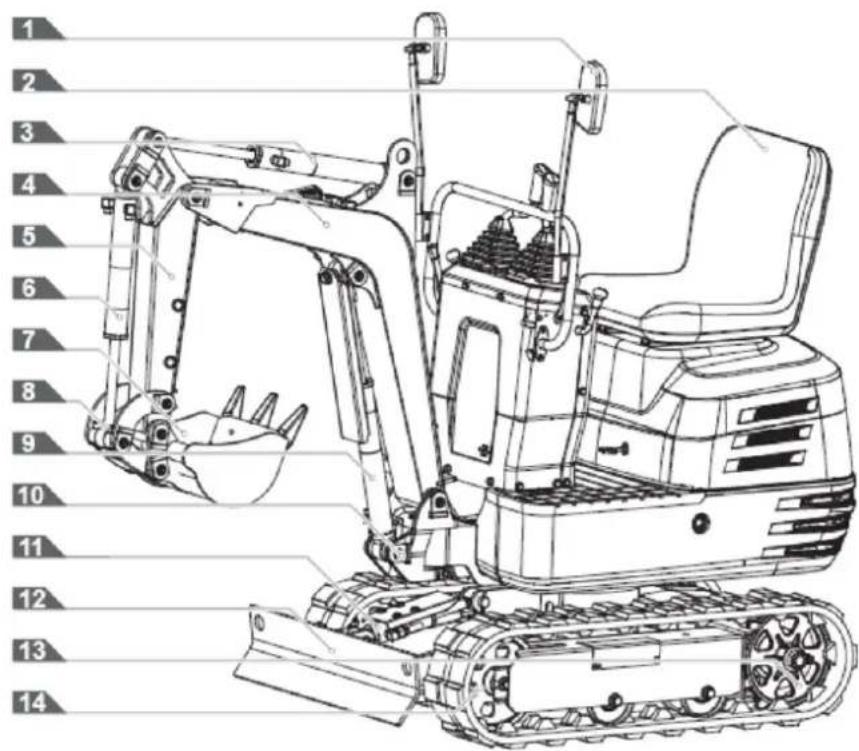

2.1. Parti di macchine
2.2. Quadro strumenti ed elementi di controllo

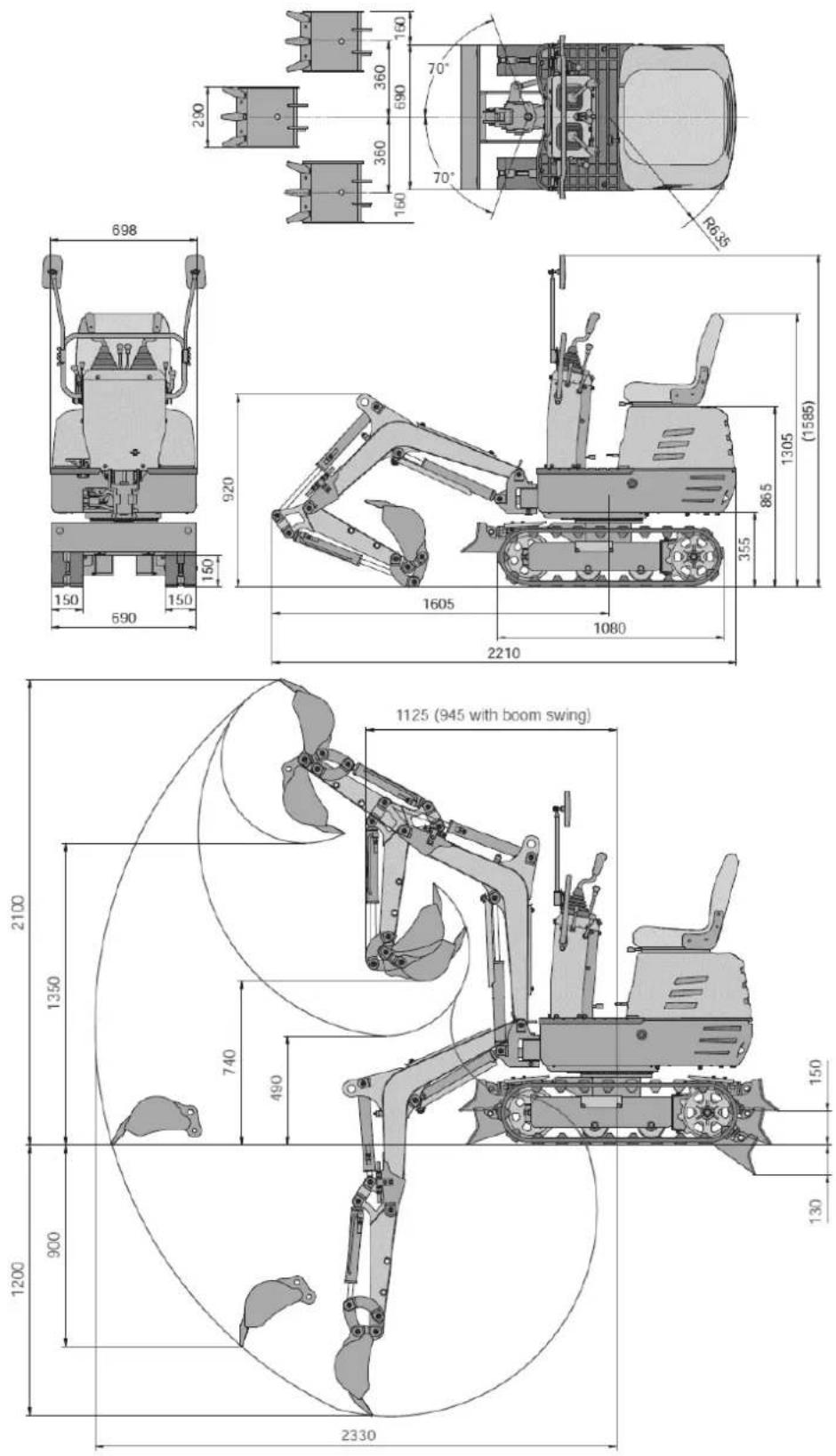

23. Dimensioni principali

4.1. Disimballaggio
4.2. Montaggio

5. ISTRUZIONI PER L'USO

5.1. Prima dell'operazione
5.2. Funzionamento del motore
5.3. Arresto del motore
5.4. Istruzioni per l'uso
5.5. Guida
5.6. Informazioni importanti sul funzionamento dell'escavatore
5.7. Trasporto dell'escavatore su un camion
5.8. Piattaforma escavatrice

6. MANUTENZIONE

6.1. Apertura e chiusura dei pezzi
6.2. Controlli giornalieri
6.3. Ispezioni periodiche e lavori di manutenzione
6.4. Altri aggiustamenti e sostituzioni
6.5. Conservazione a lungo termine
6.6. Sostituzione periodica dei componenti importanti
6.7. Oli consigliati
6.8. Capacità di sollevamento

7. ACCESSORI OPZIONALI

8. RISOLUZIONE DEI PROBLEMI

9. GARANZIA

10.AMBIENTE

11.GUASTO DEI PEZZI

12.CERTIFICATO CE

1. ISTRUZIONI DI SICUREZZA

1.1. Istruzioni di sicurezza

▲Importante

Prima di utilizzare questo prodotto, leggere e seguire le istruzioni riportate di seguito. Per evitare lesioni a se stessi e agli altri, è necessario rispettare anche le normative di sicurezza locali.

Conservare queste istruzioni per riferimento futuro. Il presente manuale contiene informazioni di sicurezza per informarvi sui pericoli e sui rischi associati al prodotto e su come prevenirli. Contiene inoltre istruzioni importanti da seguire durante l'installazione, il funzionamento e la manutenzione del prodotto.

È importante leggere e comprendere queste istruzioni prima di avviare o utilizzare questa apparecchiatura. Assicurarsi di avere familiarità con i comandi e con il corretto utilizzo del prodotto. Sapere come arrestare rapidamente l'unità e disattivare i comandi.

In questo manuale troverete avvisi che forniscono istruzioni di sicurezza e informazioni sui pericoli che potrebbero causare lesioni personali e/o danni alla proprietà. Tra questi, un'icona di avvertenza indica la probabilità e la potenziale gravità delle lesioni.

• Pericolo/Avvertenza: indica un pericolo che, se non evitato, potrebbe provocare lesioni gravi.
• Importante/Attenzione: indica un pericolo che, se non evitato, potrebbe provocare lesioni lievi o moderate.
• Nota/Avviso: indica informazioni considerate importanti ma non correlate ai pericoli.

1.2. Simboli di sicurezza

I seguenti simboli di sicurezza sono essenziali per l'utilizzo di questo prodotto. Prima di utilizzarlo, impararne il significato.

Attenzione

Se gli adesivi di sicurezza sulla macchina risultano usurati, danneggiati e illeggibili, devono essere sostituiti. È responsabilità dell'utente/operatore mantenere questi adesivi in buone condizioni.

		Questo è il simbolo di allerta sicurezza. Quando vedete questo simbolo sulla vostra macchina o in questo manuale, fate attenzione al rischio di lesioni personali. Seguite le precauzioni e le pratiche operative sicure evidenziate da questo simbolo.

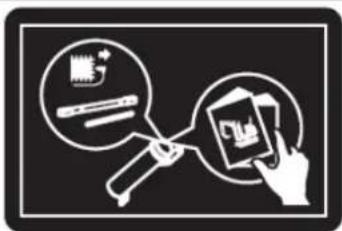

		Leggere attentamente queste istruzioni.
		Utilizzare protezioni per gli occhi.
		Utilizzare protezioni acustiche.
		Indossare un casco di sicurezza.
		Non toccare
		Vietato fumare, potrebbe causare scintille o fiamme.
		Non avviare il motore se non è in buone condizioni.
		Non toccare le parti calde durante il funzionamento. Potresti subire gravi ustioni.
		Tenersi lontani da questa zona per evitare lesioni gravi o morte.
		Fai attenzione alle mani.
		Si prega di notare che durante l'uso potrebbero essere lanciati oggetti.
		Non usare le mani per controllare eventuali perdite.
		Tenere lontano dalle parti rotanti.
		Stai lontano dal ventilatore.
		Tenere le mani lontane dalle parti in movimento. Le parti in movimento potrebbero schiacciarvi o tagliarvi.
		Tieni le persone lontane da te.
		Prestare attenzione alla sicurezza quando si lavora davanti alla macchina.

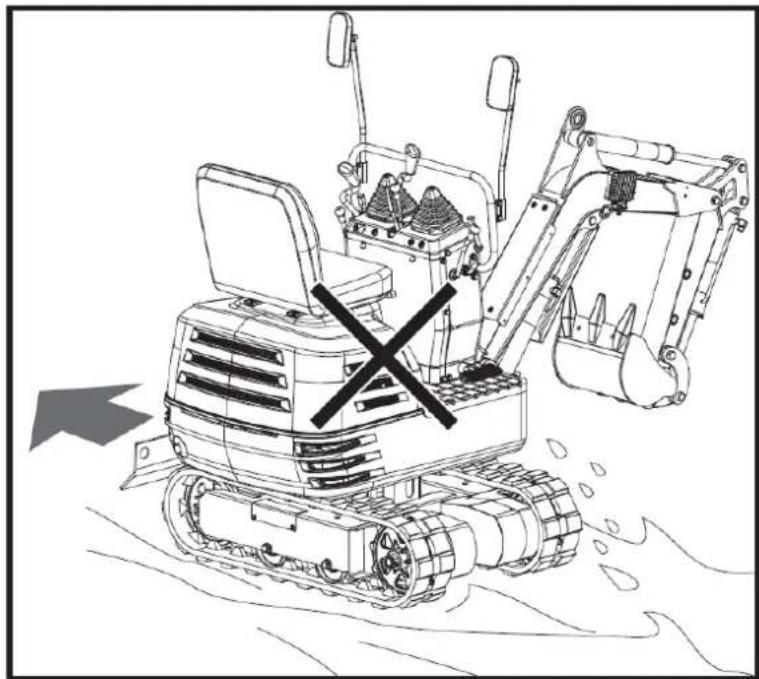

		Pericolo di ribaltamento.

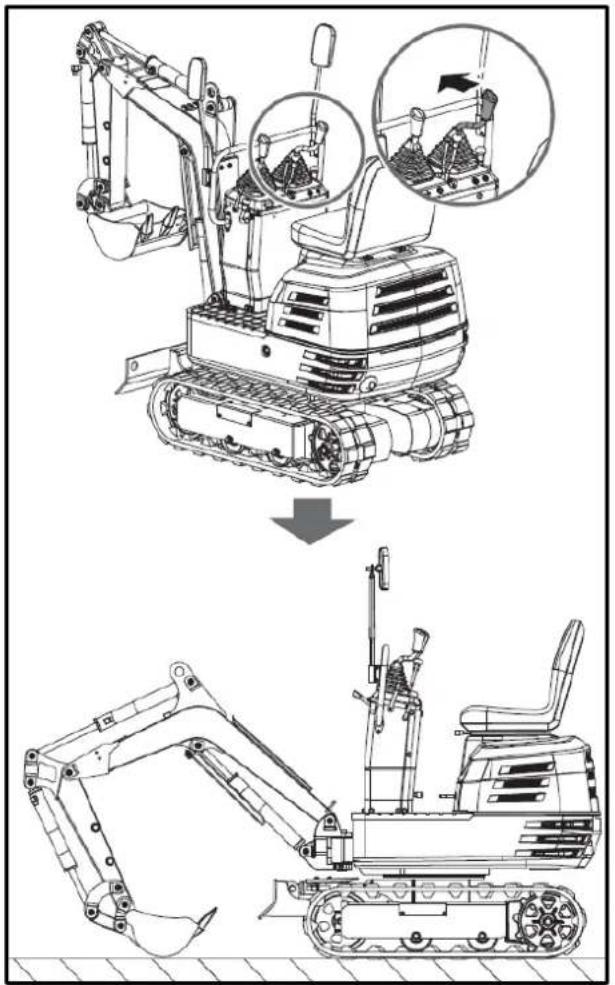

		Quando si lascia l'escavatore, posizionare la pala vicino al terreno e togliere la chiave.
		Prima di pulire, riparare o ispezionare l'unità, spegnere il motore, scollegare il cavo della candela e assicurarsi che tutte le parti mobili si siano fermate.Fare attenzione al surriscaldamento dei sistemi di ventilazione

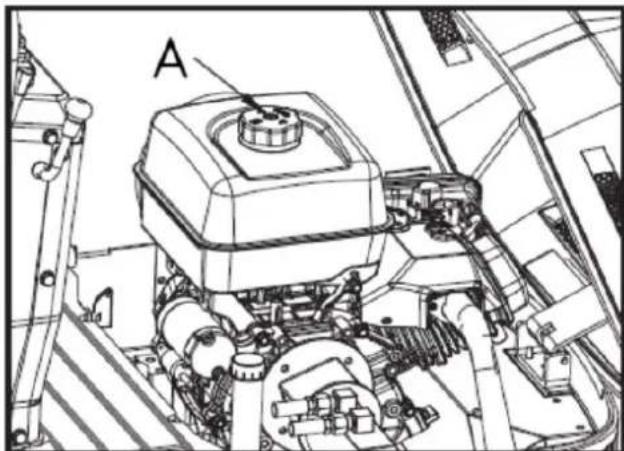

		La benzina e i suoi vapori sono estremamente infiammabili ed esplosivi.
		Non toccare le parti calde, come lo scarico, ecc.
		I gas di scarico sono pericolosi perché contengono monossido di carbonio. Rimanere in quell'ambiente può causare lesioni gravi o mortali.
		sollevamento a 3 punti
		Indicatore di allarme "carica batteria"
		Interruttore di scollegamento del filo di terra (interruttore negativo)
		Mettere in sicurezza l'escavatore
		Grasso
		Olio idraulico
		Ventole di raffreddamento
		Luci
		Pulsante del clacson
		Posizione del corno
		Ore
		Indicatore di alimentazione

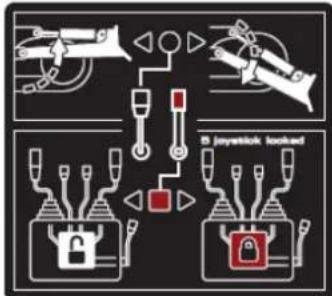

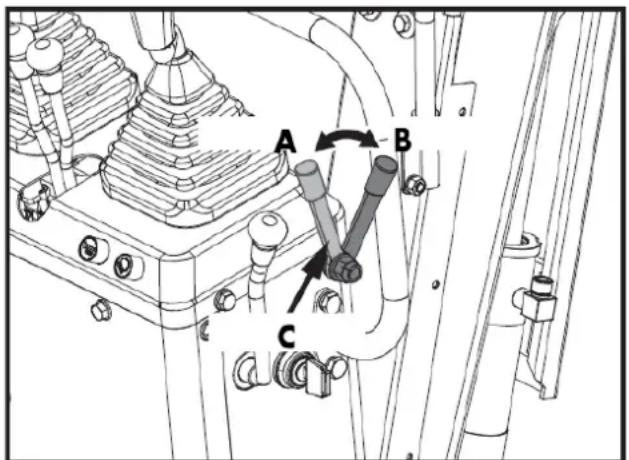

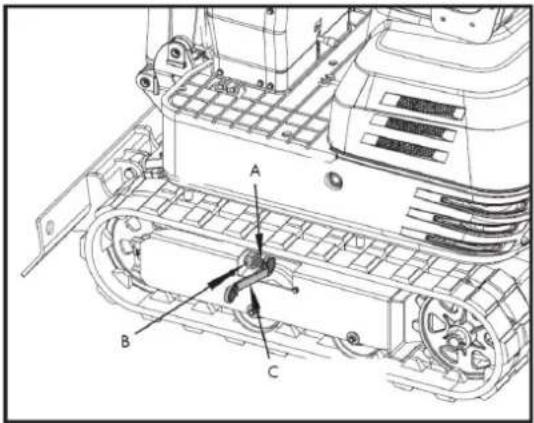

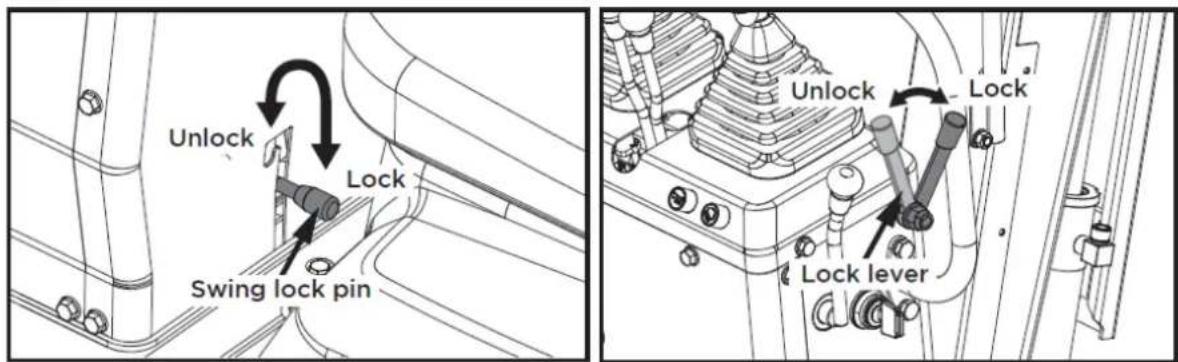

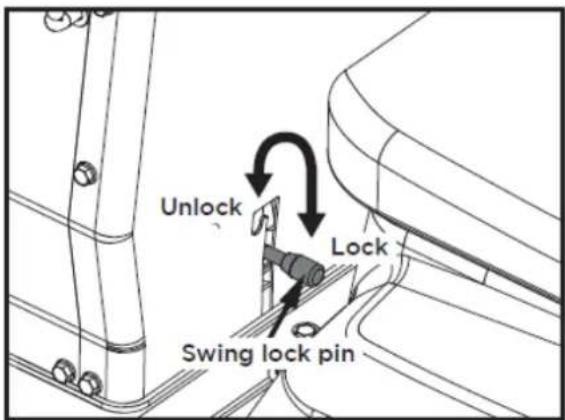

Chiedere all'utente di bloccare o sbloccare il telaio dell'altalena utilizzando il perno di bloccaggio dell'altalena.

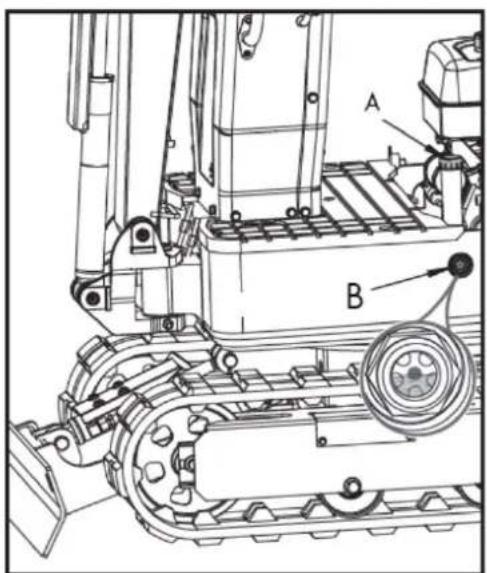

Controllare sempre il livello dell'olio idraulico prima di utilizzare la macchina.

BLOW FAST RUN CHOKE

POWER OUTLET 12V~ 15A

ON OFF START


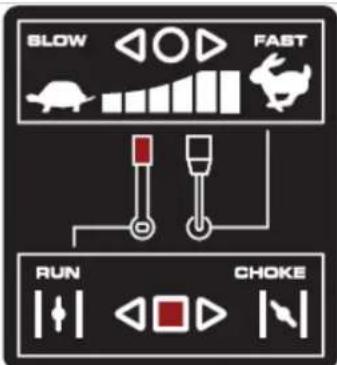

Controllo dell'acceleratore Il controllo dell'acceleratore regola il regime del motore. Il controllo dell'acceleratore si sposta tra le posizioni lenta e veloce. 🚙️- 🚡️).

Presa di corrente da 12 V, 15 A

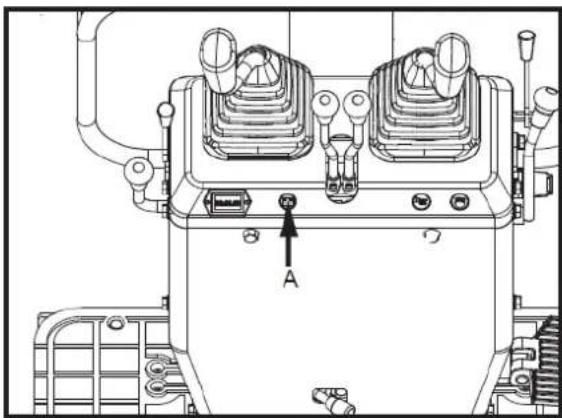

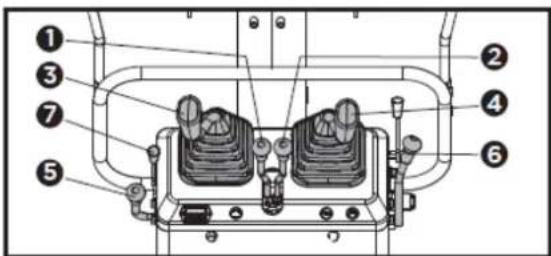

INTERRUTTORE DI ACCENSIONE/SPEGNIMENTO/AVVIAMENTO DEL MOTORE

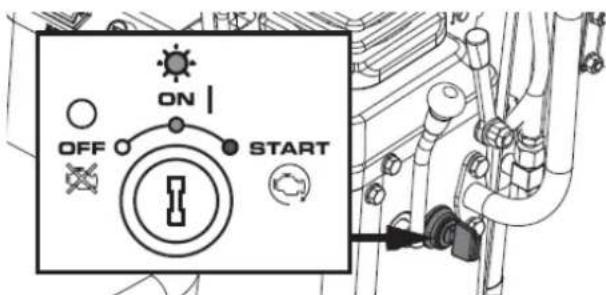

L'interruttore del motore ha tre posizioni. OFF: il motore non si avvia o non funziona. ON: il motore funziona. Start: il motore si avvia.

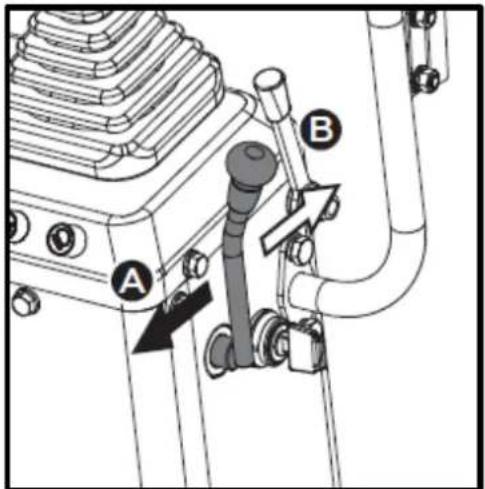

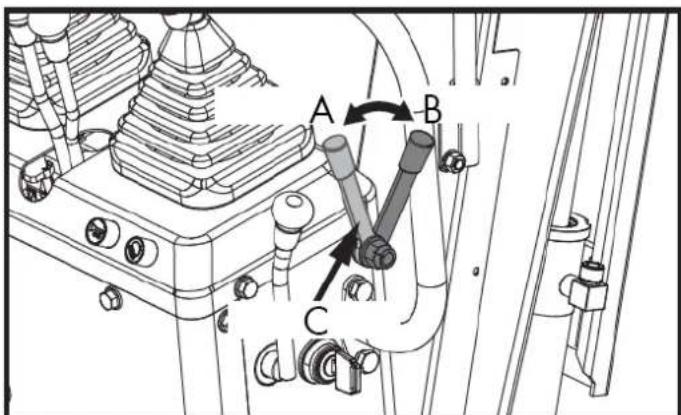

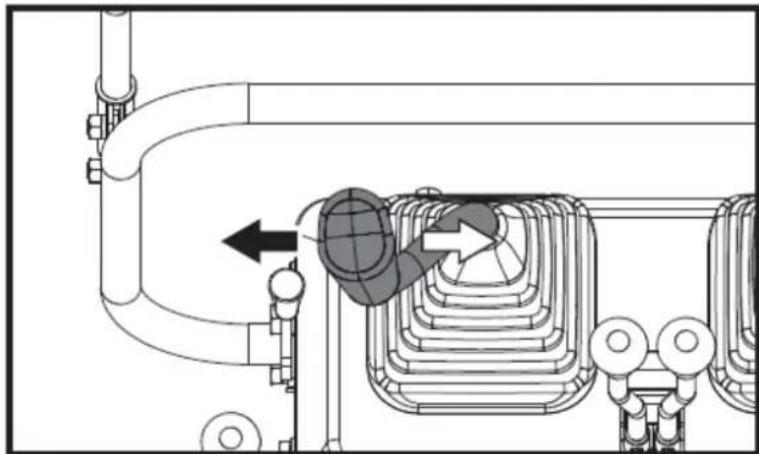

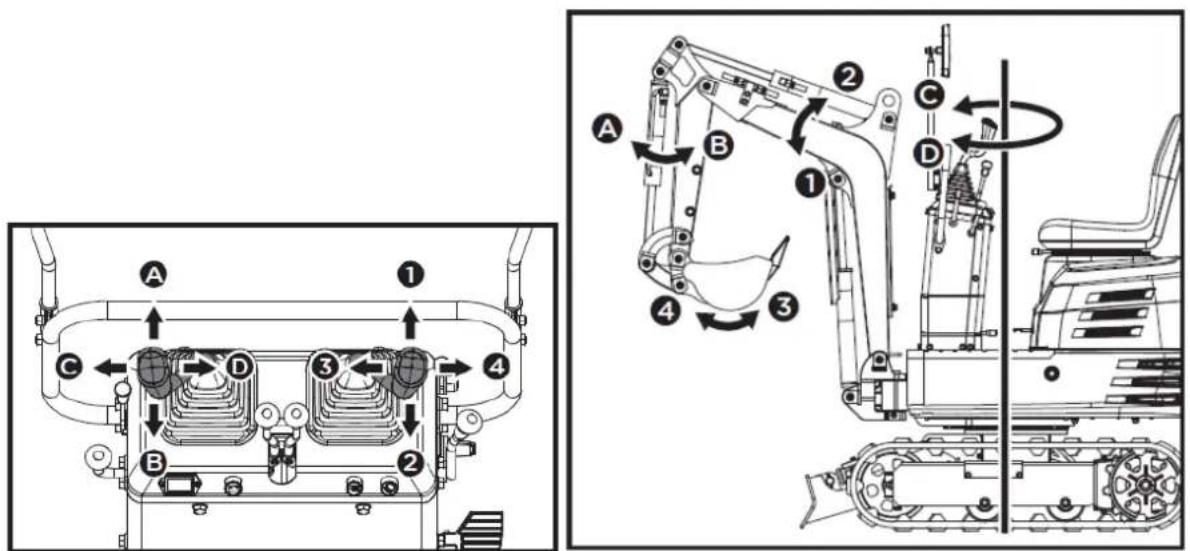

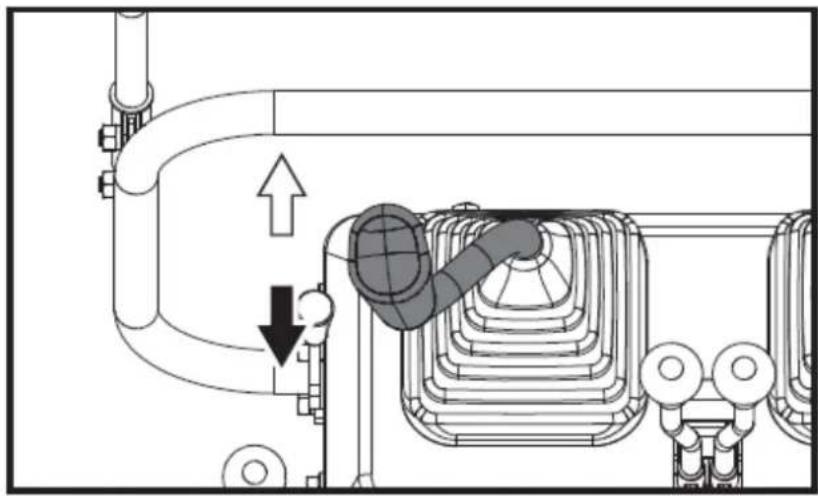

Tirare indietro la leva di comando nera per sollevare la lama. Spingere la leva in avanti per abbassarla.

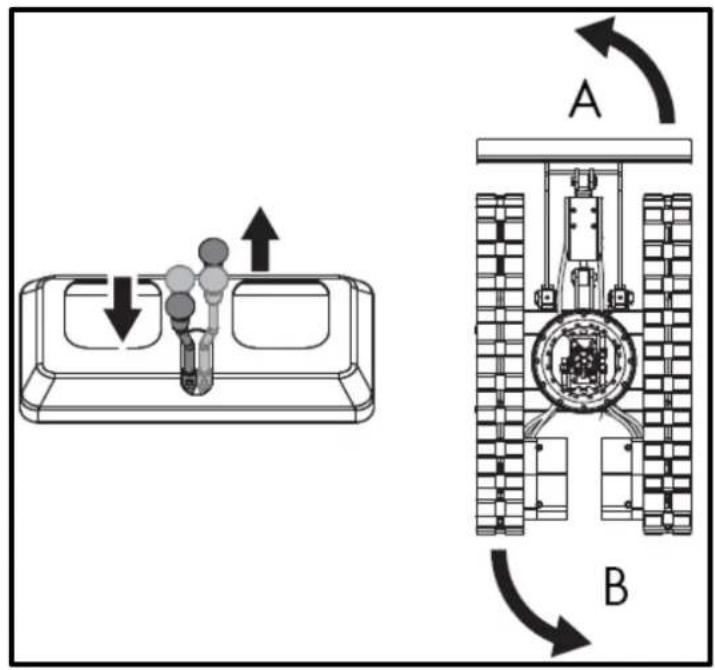

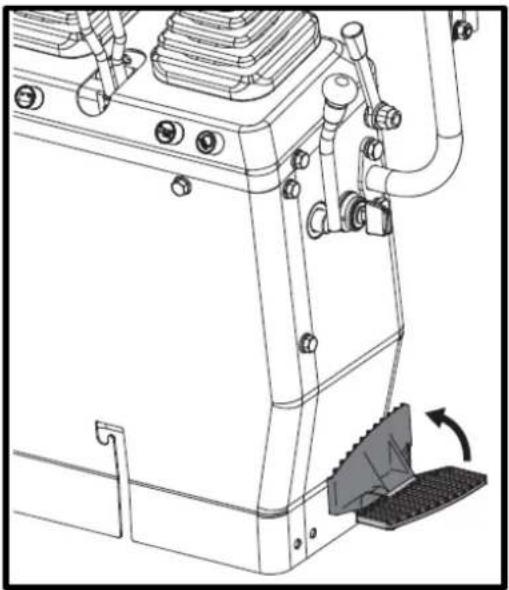

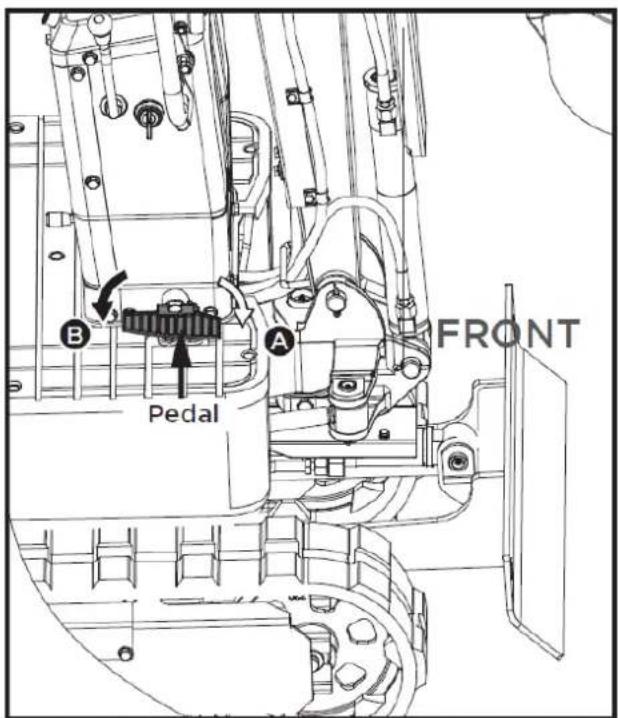

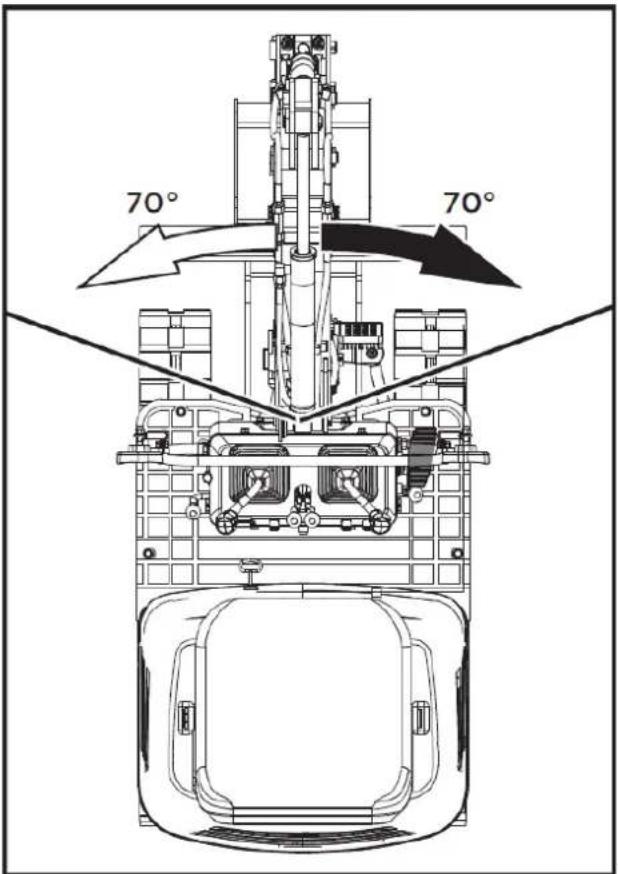

Premere la parte anteriore del pedale per ruotare il braccio verso sinistra. Premere la parte posteriore del pedale per ruotare il braccio verso destra.

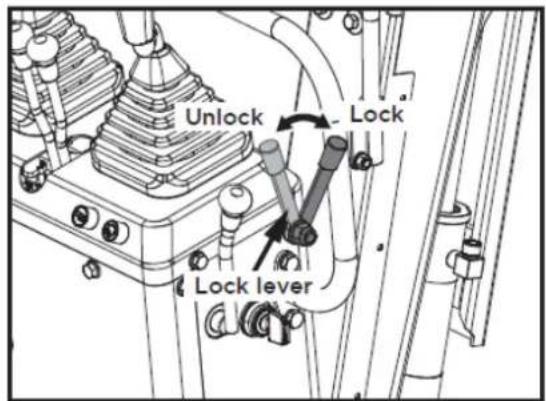

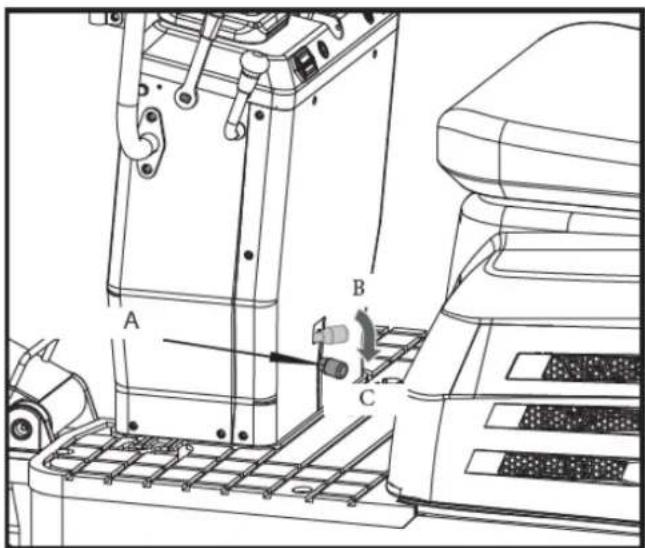

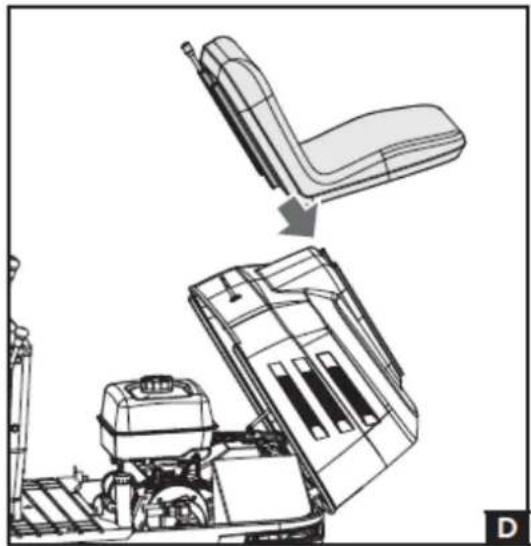

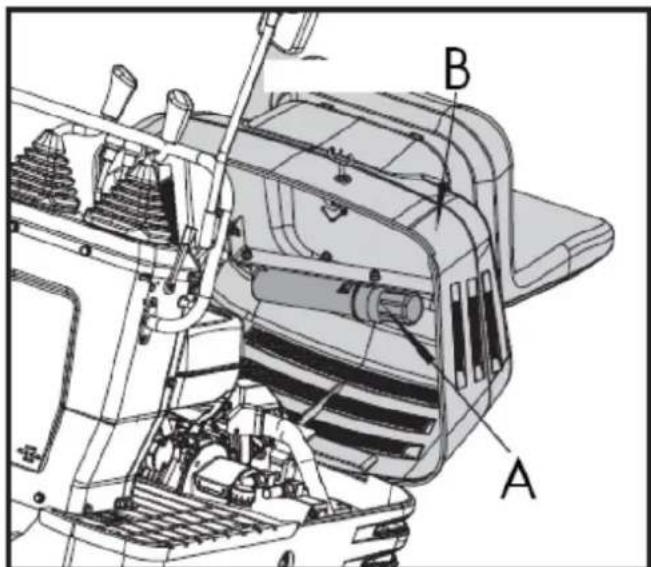

Tenere la leva verso destra per sbloccare il sedile, quindi effettuare la regolazione.

Evitare i pericoli sul posto di lavoro. Evitare il contatto con condotte del gas, cavi interrati e condotte idriche. Chiamare i servizi di localizzazione delle linee di pubblica utilità per identificare tutte le utenze interrate prima di iniziare gli scavi. Preparare adeguatamente l'area di lavoro. Evitare di lavorare in prossimità di strutture o oggetti che potrebbero cadere sulla macchina. Rimuovere i detriti che potrebbero muoversi inaspettatamente se calpestati. Evitare il contatto del braccio o dell'avambraccio con ostacoli aerei o linee elettriche. Non avvicinare mai alcuna parte della macchina o del carico a meno di 3 m (10 piedi) più il doppio della lunghezza dell'isolamento della linea ai cavi aerei.

Mantenere sempre le persone a distanza. Tenere le persone a distanza da bracci sollevati, accessori e carichi non supportati. Evitare di oscillare o sollevare bracci, accessori o carichi sopra o vicino al personale. Utilizzare barricate o un segnalatore per tenere lontani veicoli e pedoni. Utilizzare un segnalatore se si sposta la macchina in aree congestionate o con visibilità limitata. Tenere il segnalatore sempre in vista. Coordinare i segnali manuali prima di avviare la macchina. Operare solo su una base solida sufficientemente robusta da sostenere la macchina. Quando si lavora in prossimità di uno scavo, posizionare i motori di traslazione lontano dal foro. Ridurre la velocità della macchina quando si utilizza l'utensile sul terreno o in prossimità di esso, dove potrebbero essere presenti ostacoli nascosti (ad esempio, durante la rimozione della neve o la rimozione di fango, terra, ecc.).

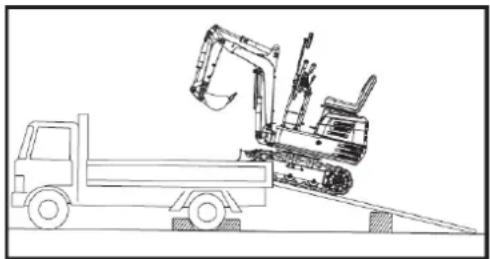

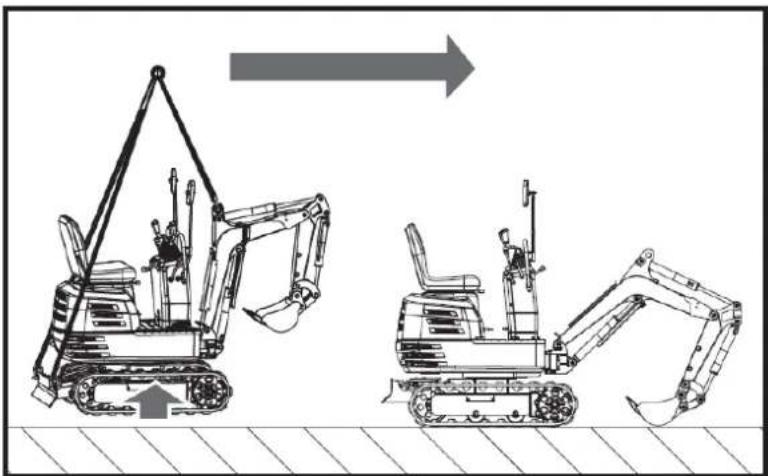

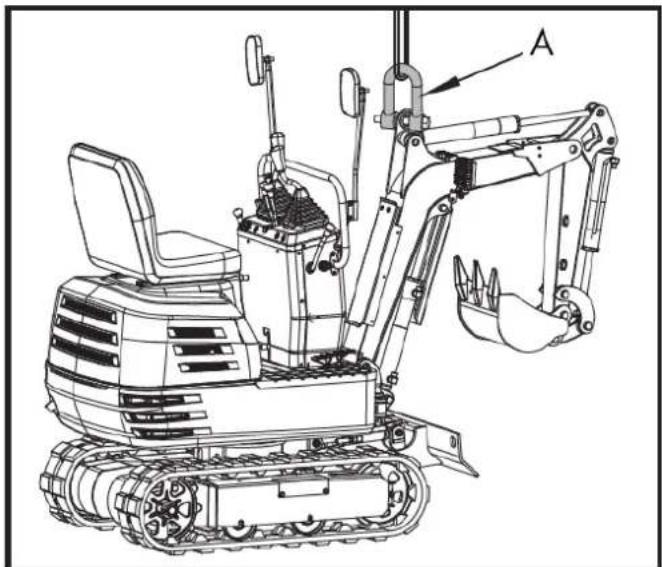

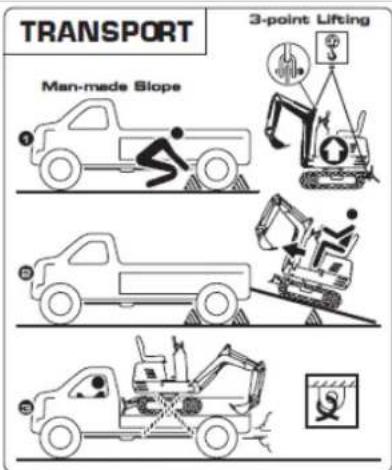

Utilizzare un sistema di sollevamento a 3 punti o una rampa per caricare o scaricare l'escavatore.

Avvertimento

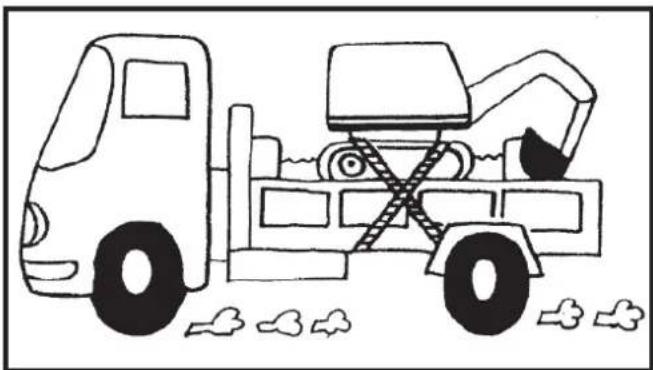

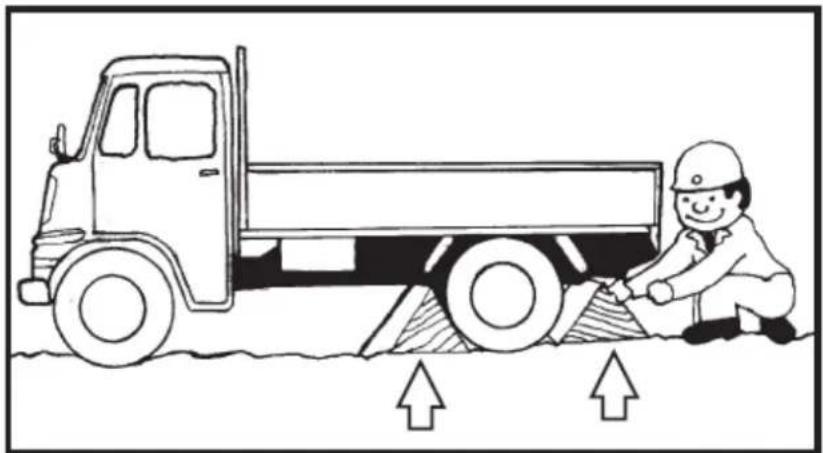

• Azionare i freni di stazionamento del camion e bloccare le ruote motrici su entrambi i lati.
• Utilizzare blocchi o montanti sotto le rampe e il cassone del camion.
• Bloccare i cingoli e legare l'escavatore.
• Per evitare lesioni personali o morte: dopo aver caricato la macchina sul camion, ruotare la parte superiore del corpo verso la parte posteriore del camion e bloccare il telaio rotante con il perno di bloccaggio rotante.
  Abbassare la benna e la pala sul cassone del camion, quindi bloccare il braccio con la leva prima di scendere. È vietato utilizzare la macchina a terra.

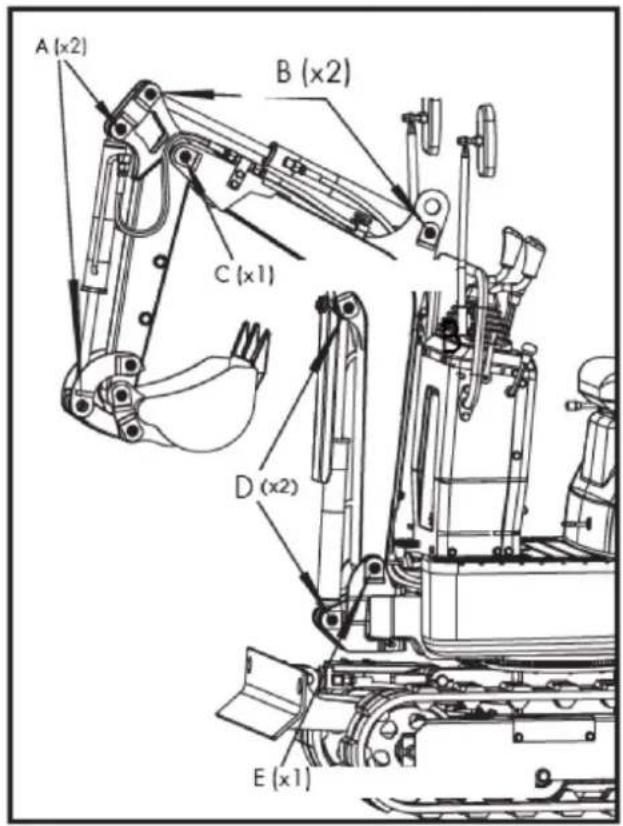

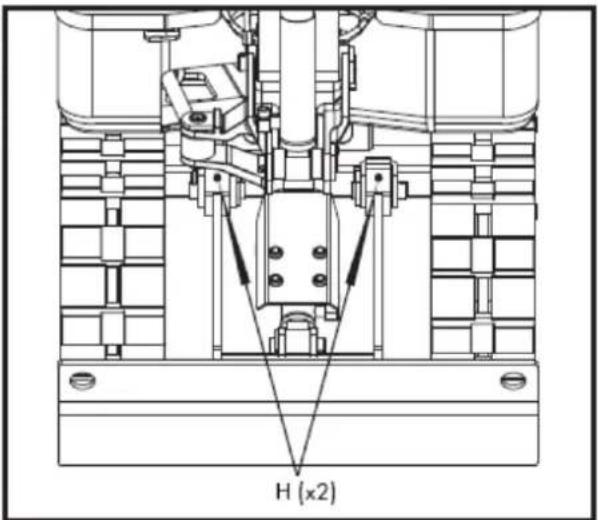

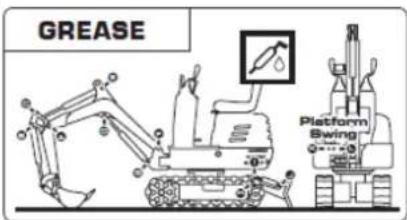

Lubrificare periodicamente l'escavatore.

DANGER

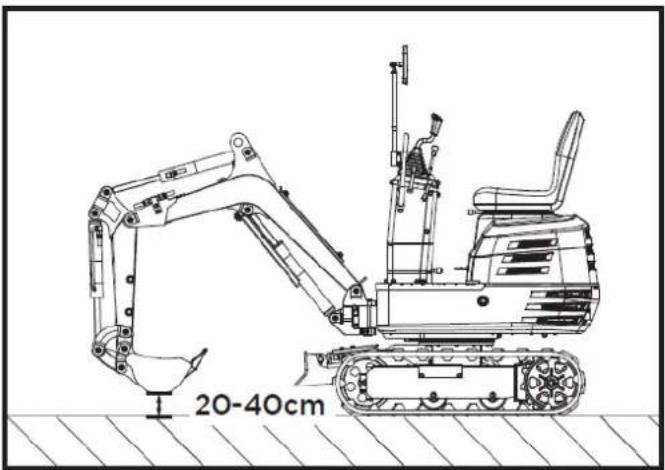

MAX.15°

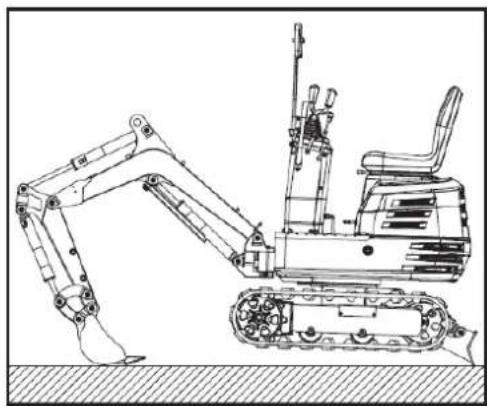

Evitare che la macchina si ribalti

- Non saltare se la macchina si ribalta. È improbabile che tu riesca a saltare in tempo e la macchina potrebbe schiacciarti.

• Caricare e scaricare camion o rimorchi con attenzione. Assicurarsi che il camion sia sufficientemente largo e che si trovi su una superficie solida e piana. Utilizzare rampe di carico e fissarle correttamente al pianale del camion. Evitare camion con pianali in acciaio, poiché i cingoli scivolano più facilmente sull'acciaio.

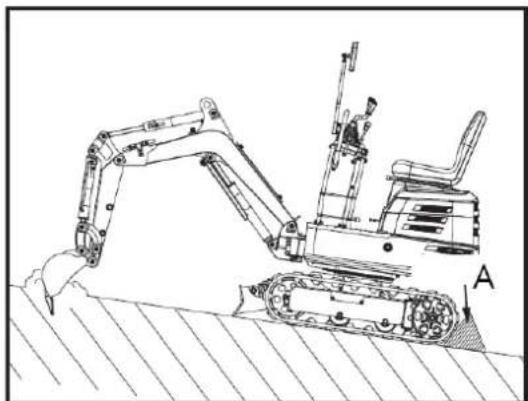

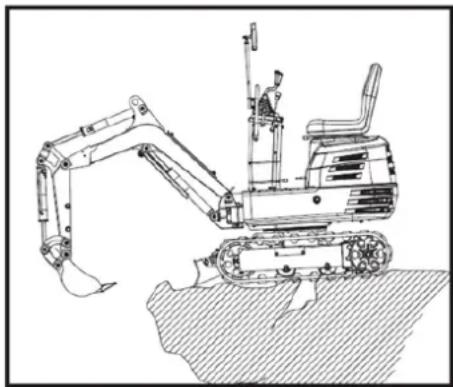

• Prestare attenzione sui pendii. Prestare la massima attenzione su terreni morbidi, rocciosi o ghiacciati. In queste condizioni, la macchina potrebbe scivolare lateralmente. Quando si sale o si scende da pendii, tenere la benna sul lato a monte e appena sopra il livello del terreno.
• Prestare attenzione ai carichi pesanti. L'utilizzo di benne sovradimensionate o il sollevamento di oggetti pesanti riduce la stabilità della macchina. Distribuire un carico pesante o bilanciarlo lateralmente sul telaio può causare il ribaltamento della macchina.
• Assicuratevi di avere una base solida. Prestate molta attenzione quando lavorate in prossimità di pendii o scavi che potrebbero crollare e causare il ribaltamento o la caduta della macchina.

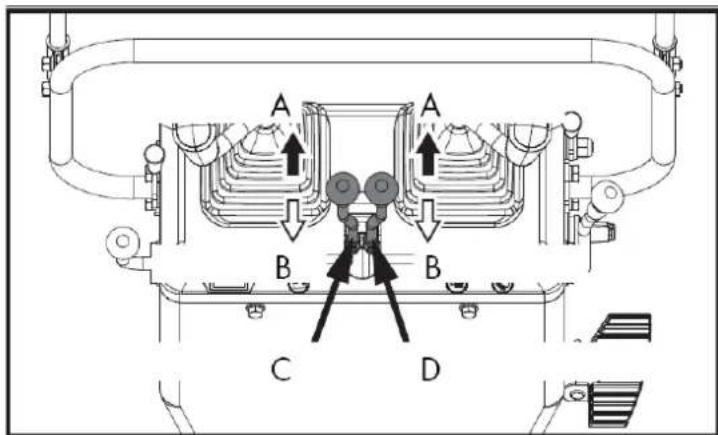

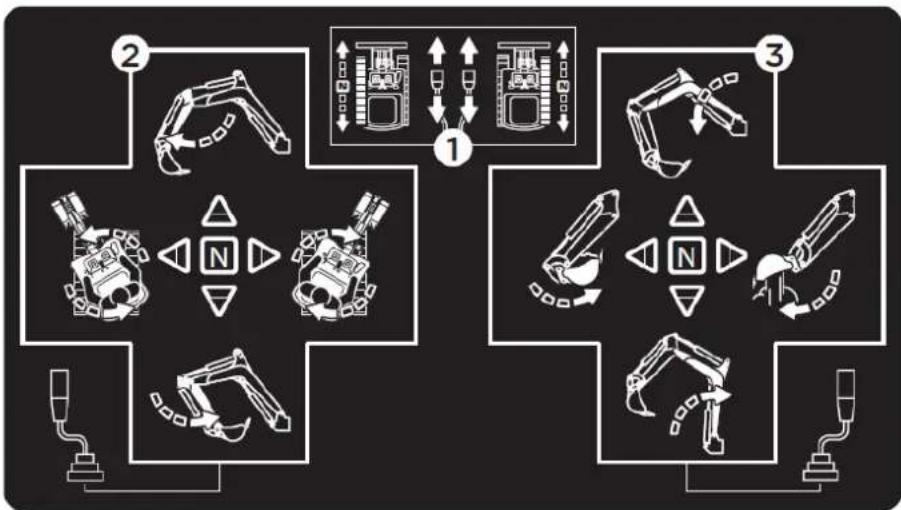

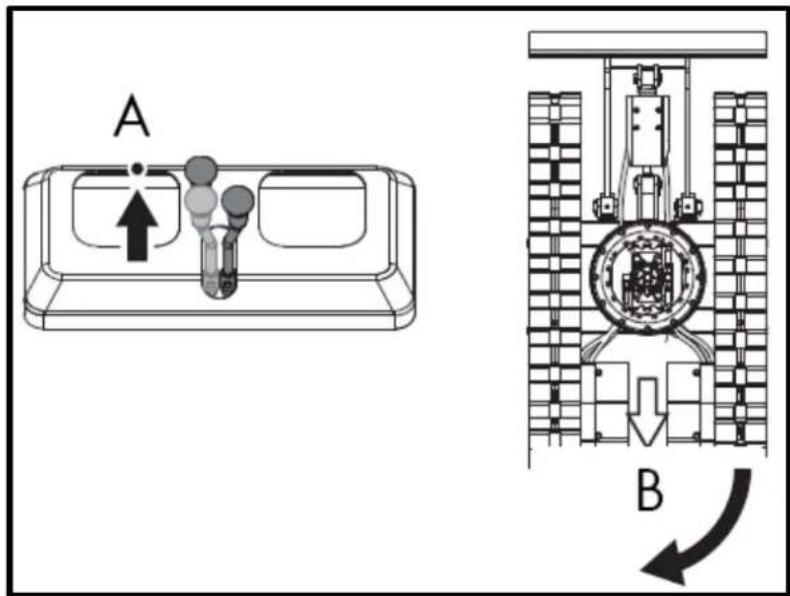

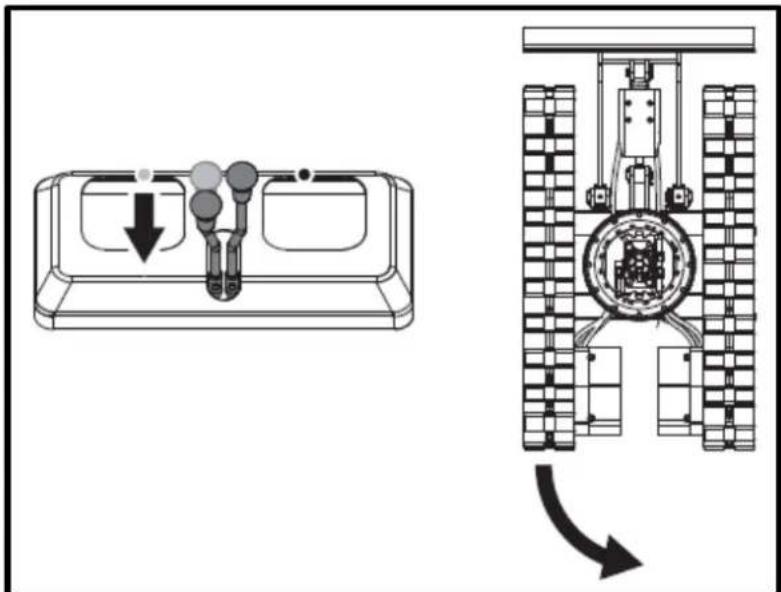

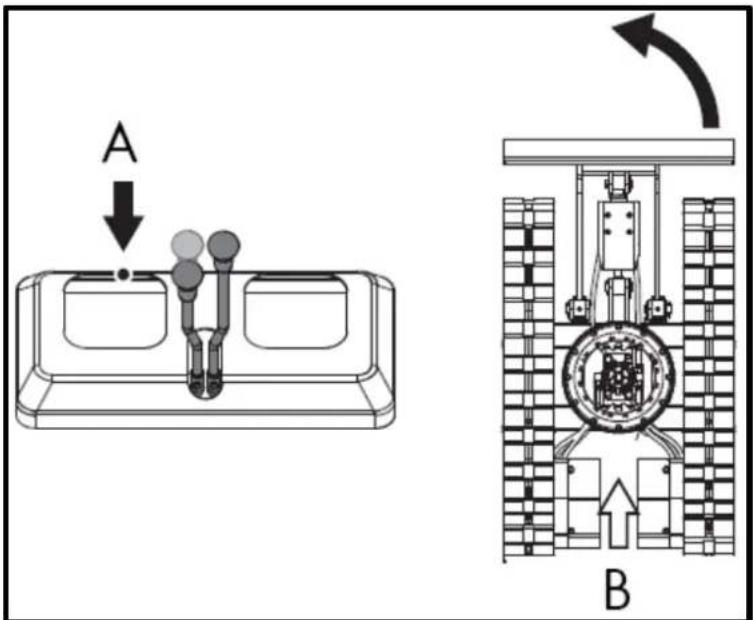

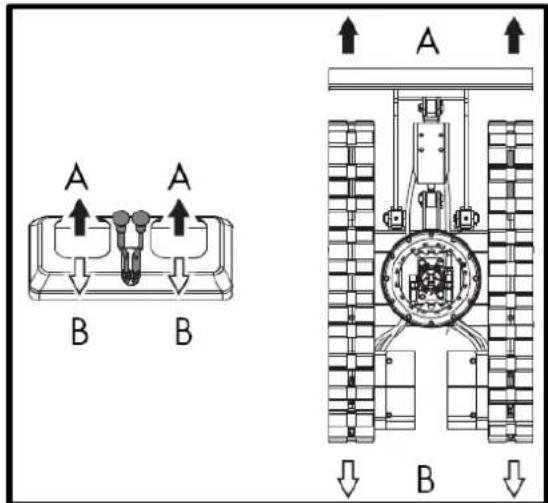

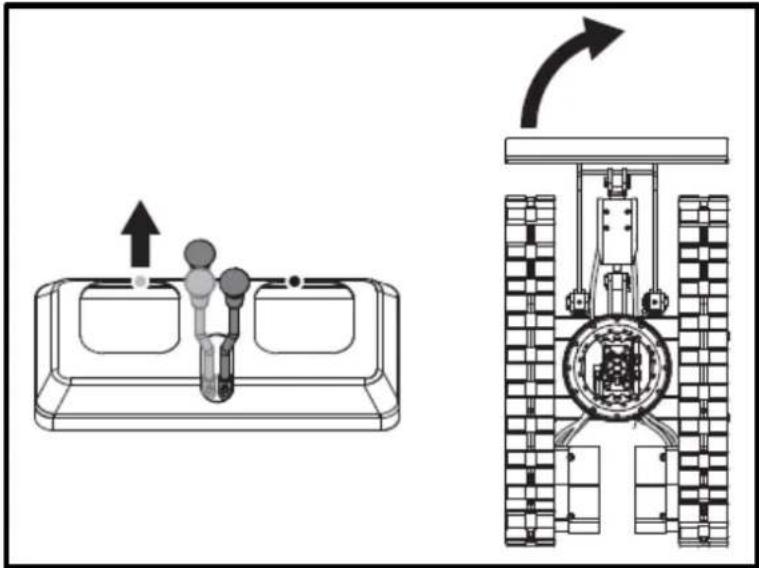

1. Spingendo entrambe le leve di guida in avanti, l'escavatore si muove in avanti e viceversa. La parte anteriore dell'escavatore è la direzione in cui è rivolta la benna. Azionare una sola leva di guida laterale per cambiare direzione quando l'escavatore è fermo o in movimento; azionare le leve di guida sinistra e destra in direzioni opposte per girare a sinistra e a destra.

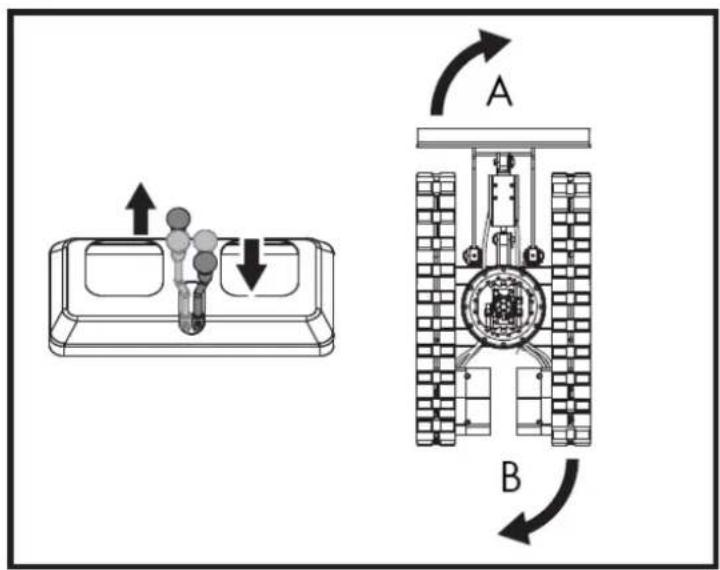

2. Funzionamento del braccio e rotazione dell'unità.

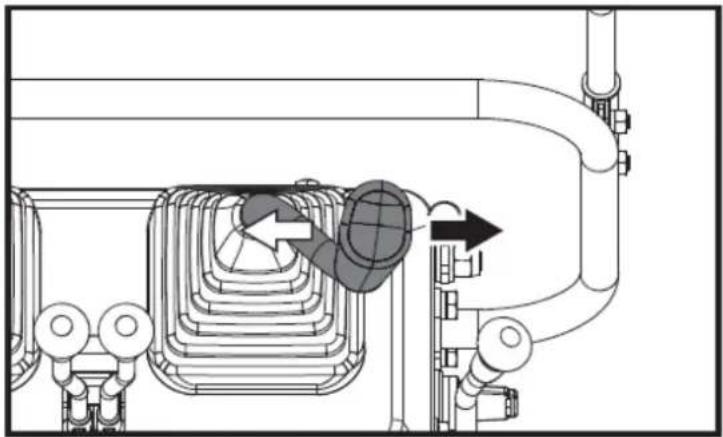

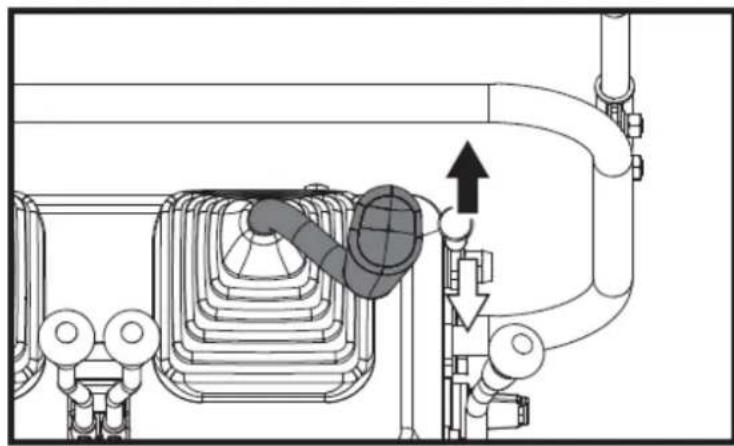

3. Come funzionano la penna e il cucchiaio.

1.3. Istruzioni di sicurezza

Avvertimento

Leggere e seguire tutte le norme di sicurezza e le istruzioni contenute nel presente manuale prima di utilizzare la macchina. Il mancato rispetto di queste istruzioni può causare lesioni personali.

La migliore assicurazione contro gli incidenti è il rispetto delle norme di sicurezza.

Tutti gli utenti, indipendentemente dal livello di esperienza, devono leggere attentamente e comprendere questa sezione e le sezioni relative agli attrezzi e agli accessori prima di

utilizzare l'escavatore. Il proprietario è tenuto a informare pienamente gli operatori di queste istruzioni. Conservare il presente manuale nella cassetta degli attrezzi.

1.3.1. Prima dell'operazione

1. Familiarizzare con l'escavatore e comprenderne i limiti. Leggere attentamente il presente manuale d'uso prima di avviare l'escavatore.

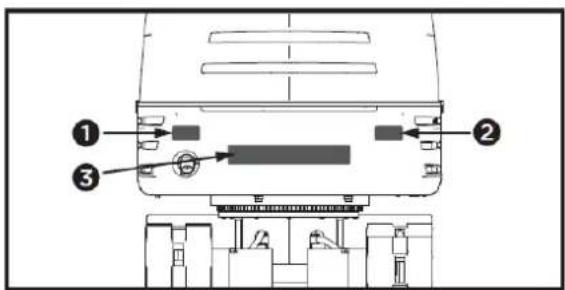

2. Rispettare le etichette di pericolo, avvertenza e cautela presenti sulla macchina.
3. Scartamento: 690 mm. Operare sul binario corretto.
4. Non utilizzare l'escavatore sotto l'effetto di alcol, farmaci o altre sostanze. Anche la stanchezza è pericolosa.
5. Controllare attentamente l'ambiente circostante prima di utilizzare l'escavatore o quando si collegano gli accessori.

a. L'escavatore non è progettato per l'uso in ambienti contaminati.
b. Né l'escavatore nel suo complesso né i suoi componenti interni sono progettati per l'uso in atmosfere potenzialmente esplosive.

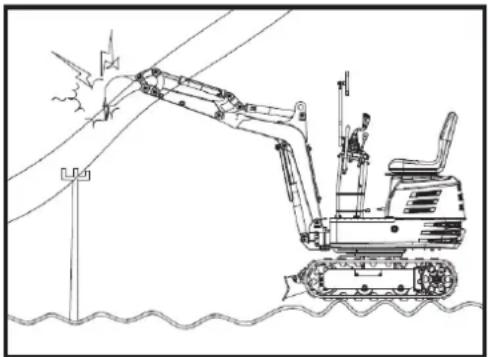

c. Prestare attenzione alla distanza in altezza dai cavi elettrici.

d. Controllare la presenza di tubi e cavi interrati.
e. Controllare la presenza di buche nascoste, ostacoli, terreno soffice e sporgenze.

f. Durante l'utilizzo dell'escavatore, non consentire la presenza di persone all'interno dell'area di lavoro.

1. Non consentire ad altre persone di utilizzare la macchina senza prima averle informate sulle esatte istruzioni di funzionamento e di lavoro e assicurarsi che abbiano letto e compreso il manuale dell'operatore.
2. Non indossare indumenti larghi, strappati o troppo grandi quando si utilizza un escavatore. Gli indumenti potrebbero impigliarsi nelle parti rotanti o negli elementi di comando, con conseguente rischio di incidenti o lesioni. Indossare indumenti di sicurezza adeguati, come casco, scarpe antinfortunistiche, protezioni per gli occhi,

protezioni per l'udito, guanti da lavoro, ecc., come richiesto e prescritto dalle leggi o dai regolamenti.

1. Non consentire ai passeggeri di salire su nessuna parte del sedile dell'escavatore mentre è in funzione.
2. Verificare che le parti meccaniche siano correttamente regolate e non presentino segni di usura. Sostituire immediatamente eventuali parti usurate o danneggiate. Controllare regolarmente che dadi e bulloni siano ben serrati.
3. Mantenere pulito l'escavatore. Sporcizia, grasso, polvere ed erba possono incendiarsi e causare incidenti o lesioni.
4. Utilizzare solo accessori autorizzati.
5. Prima di avviare l'escavatore, assicurarsi che sia stato rifornito di carburante, lubrificato, ingrassato e che siano stati eseguiti tutti gli altri interventi di manutenzione.
6. Non modificare l'escavatore, poiché ciò potrebbe causare problemi di sicurezza imprevisti.

1.3.2. Avviamento dell'escavatore

1. Salire e scendere dalla macchina in sicurezza. Rivolgersi sempre verso la macchina. Utilizzare sempre i corrimano e i gradini disponibili e mantenere l'equilibrio. Non afferrare le leve o gli interruttori di comando. Non saltare su o giù dalla macchina, sia ferma che in movimento.
2. Avviare e azionare l'escavatore solo dal sedile dell'operatore. L'operatore non deve sporgersi dal sedile quando il motore è in funzione.
3. Prima di avviare il motore, assicurarsi che tutte le leve di comando siano in posizione neutra.
4. Non avviare il motore bypassando i collegamenti del motorino di avviamento. Non tentare di eludere l'uso dell'interruttore di avviamento, poiché il motore potrebbe avviarsi improvvisamente e l'escavatore potrebbe muoversi.

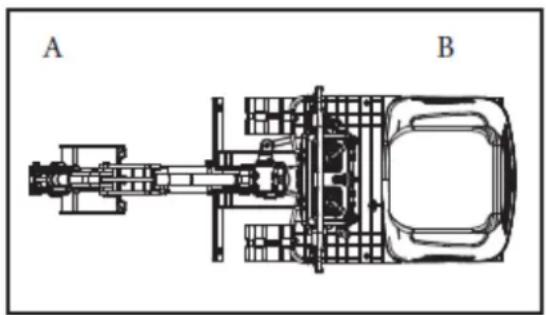

5. Assicurarsi che la benna sia in avanti (la benna deve essere sollevata). Se il telaio girevole è stato ruotato di 180°, il che significa che la benna è, dal punto di vista dell'operatore, "indietro", la direzione di marcia è opposta a quella del movimento delle leve (quando la leva viene spostata in avanti, l'escavatore, dal punto di vista dell'operatore, si muoverà all'indietro).

1. Non avviare il motore in ambienti chiusi o scarsamente ventilati. Il monossido di carbonio è incolore, inodore e mortale.
2. Mantenere tutti i dispositivi di sicurezza e le coperture in posizione. Sostituire eventuali dispositivi di sicurezza danneggiati o mancanti.
3. Precauzioni antiribaltamento. Per garantire un funzionamento sicuro, tenersi lontani da pendii ripidi e argini. Non inclinare la benna verso il basso. Abbassare la benna durante lo scavo. Mantenere la benna il più bassa possibile durante la guida in salita.

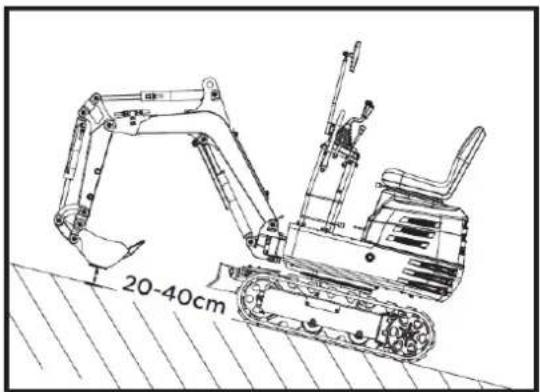

Svoltare lentamente sui pendii. Non tenere l'escavatore vicino ai bordi di trincee e argini, poiché il terreno potrebbe spostarsi a causa del peso dell'escavatore.

1. Prestare sempre attenzione alla direzione in cui si muove l'escavatore. Prestare attenzione agli ostacoli.

2. Mantenere una distanza di sicurezza dai bordi dei fossi e dei pendii.

Nota: sicurezza dei bambini. Se l'operatore non presta attenzione alla presenza di bambini, potrebbe verificarsi una tragedia. I bambini spesso amano le macchine e il lavoro che svolgono.

1. Non dare mai per scontato che i bambini rimarranno dove li hai visti l'ultima volta.
2. Tenere i bambini lontani dall'area di lavoro e sotto la sorveglianza di un altro adulto responsabile.
3. Prestare attenzione e spegnere la macchina se i bambini entrano nell'area di lavoro.
4. Non portare mai bambini sul tuo mezzo. Non esiste un posto sicuro in cui possano viaggiare. Potrebbero cadere ed essere investiti o interferire con il controllo del mezzo.
5. Non permettere mai ai bambini di utilizzare la macchina, nemmeno sotto la supervisione di un adulto.
6. Non permettere mai ai bambini di giocare con la macchina o l'attrezzo.
7. Adottare ulteriori precauzioni durante la retromarcia, guardare dietro e in basso e assicurarsi che l'area sia sgombra prima di procedere.
8. Quando parcheggiate la macchina, se possibile, fatelo su una superficie solida, piana e livellata. Abbassate gli attrezzi a terra, togliete la chiave dal quadro e bloccate i cingoli con dei cunei.

1.3.3. Dopo l'operazione

Prima di lasciare la macchina:

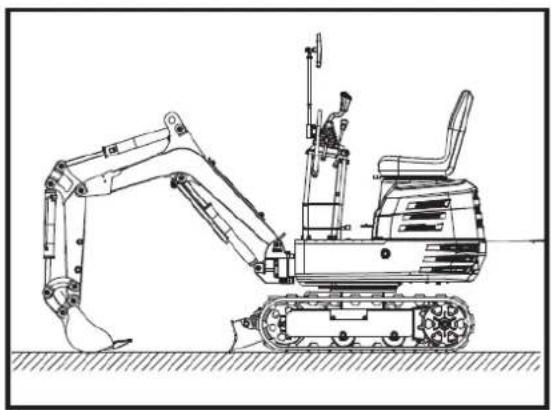

• Spostare l'escavatore su un terreno solido e pianeggiante.
• Abbassare gli attrezzi e la lama del bulldozer a terra.
• Spegnere il motore.
• Bloccare tutte le leve di comando.
• Rimuovere la chiave.

1.3.4. Istruzioni di sicurezza per il carico e il trasporto dell'escavatore

1. Rispettare tutte le normative relative al trasporto di escavatori su strade pubbliche.

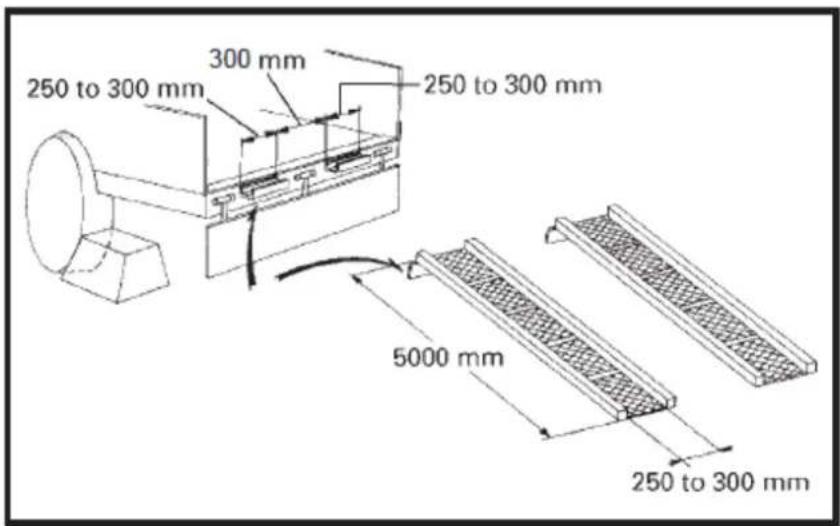

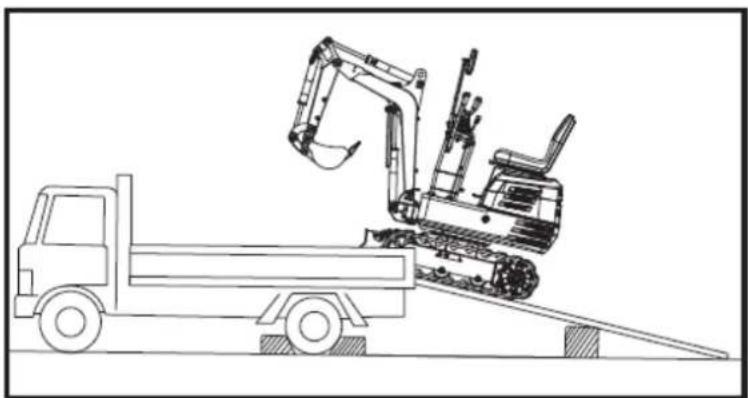

2. Utilizzare rampe sufficientemente lunghe e robuste per caricare la macchina su un camion. È anche possibile sollevare la macchina per caricarla sul camion.

IT

1. Non cambiare direzione di marcia e, per evitare ribaltamenti, non tentare di girare l'attrezzo sulle rampe di carico.

2. Dopo aver caricato l'escavatore su un camion, ruotare la parte superiore verso la parte posteriore del camion e innestare il perno di bloccaggio dell'oscillazione.

Abbassare l'attrezzo sulla piattaforma di carico, rilasciare la pressione dell'impianto idraulico e bloccare il braccio con la leva.

Bloccare i cingoli con dei blocchi e legare l'escavatore.

Dopo aver caricato l'escavatore su un camion, legare il telaio dell'escavatore al camion con un cavo d'acciaio resistente.

1. Non frenare bruscamente con un escavatore carico. Potrebbero verificarsi incidenti mortali.

1.3.5. Manutenzione

Prima di eseguire qualsiasi intervento di manutenzione sull'escavatore, posizionare la macchina su un terreno solido e pianeggiante, abbassare gli accessori, spegnere il motore e scaricare la pressione del cilindro azionando le leve. Quando si rimuovono i componenti idraulici, assicurarsi che l'olio idraulico si sia raffreddato a sufficienza per evitare ustioni.

Iniziare i lavori di manutenzione con cautela, ad esempio allentando lentamente le viti per evitare schizzi di olio.

1. Prima di effettuare lavori sul motore, sull'impianto di scarico, sullo scudo termico e sull'impianto idraulico, lasciare raffreddare sufficientemente l'escavatore.

2. Spegnere sempre il motore durante il rifornimento. Evitare di versare o riempire eccessivamente il serbatoio del carburante.

3. È vietato fumare durante il rifornimento e la manipolazione della batteria! Tenere scintille e fiamme libere dal serbatoio del carburante e dalla batteria. La batteria emette gas infiammabili.

4. Quando la batteria è scarica, è possibile avviarla tirando l'avviamento a strappo.

5. Per evitare cortocircuiti nella batteria, rimuovere sempre prima il cavo di terra e collegare prima il cavo positivo.

6. Tenete sempre a portata di mano un kit di pronto soccorso e un estintore.

7. Il fluido idraulico fuoriuscito ha una pressione sufficiente a penetrare la pell gravi lesioni. Le perdite da piccoli fori possono essere completamente in usare le mani nude per verificare la presenza di perdite. Utilizzare sempre legno o cartone. Si raccomanda vivamente di indossare una masch protezione per gli occhi.
   In caso di lesioni dovute a perdite di fluido idraulico, consultare immedia medico. Questo fluido può causare cancrena o gravi reazioni allergiche.

1. Per evitare perdite di acido della batteria, che contiene metalli pesanti, nor la batteria.

2. Rispettare tutte le leggi e le normative relative allo smaltimento di oli usati, solventi, fluidi idraulici, acidi delle batterie e batterie.

3. Per prevenire incendi, non riscaldare i componenti idraulici (serbatoi, tubi, flessibili cilindri) prima che siano stati svuotati e lavati.

4. Utilizzare una mascherina o una protezione per gli occhi per proteggere gli occhi e l'apparato respiratorio dalla polvere e da altre particelle estranee.

1. Non passare sotto l'escavatore se è sostenuto solo dal braccio e dall'avambraccio e dalla benna. L'escavatore potrebbe ribaltarsi o abbassarsi a causa di una perdita o pressione idraulica. Utilizzare sempre montanti di sicurezza o altri supporti idonei.

2. Non utilizzare componenti rivestiti in amianto. Non utilizzare questo tipo di componenti anche se installabili.

3. Prevenzione incendi:

L'escavatore e alcuni accessori presentano componenti che raggiungono temperature elevate in normali condizioni operative. La principale fonte di alte temperature è motore e il sistema di scarico. L'impianto elettrico, se danneggiato o sottoposto a manutenzione impropria, può essere fonte di archi elettrici o scintille.

Le seguenti linee guida per la prevenzione degli incendi ti aiuteranno a mantenere le tue apparecchiature efficienti e a ridurre al minimo il rischio di incendio.

Altri aspetti fondamentali

- Quando si lavora in condizioni difficili, rimuovere più frequentemente tutti i detriti accumulati vicino ai componenti caldi dello scarico del motore, come la testata dei cilindro e il collettore di scarico, nonché i tubi di scarico e la marmitta.

- Pulire tutti i detriti infiammabili accumulati, come foglie, paglia, aghi di pino, ramoscelli corteccia, piccoli trucioli di legno e qualsiasi altro materiale combustibile dall'interno

marmitte rotta, ricorino di salioni, addir o mercetta all'entati e manicanti. Se si nescerrante perdite o parti rotte nello scarico, effettuare le riparazioni necessarie prima di avviare la macchina.

- Tenere sempre un estintore multiuso vicino alla macchina o nelle sue vicinanze. Familiarizzare con le modalità di utilizzo dell'estintore.

1.3.6. Etichette di pericolo, avvertenza e precauzione

Prestare attenzione alle etichette di pericolo, avvertenza e precauzione.

• Mantenere le etichette di pericolo, avvertenza e cautela pulite e libere da materiali ostruenti.
• Pulisci le etichette di pericolo, avvertenza e cautela con acqua e sapone e asciugale con un panno morbido.
• Sostituisci le etichette di pericolo, avvertenza e cautela danneggiate o mancanti con le nuove etichette fornite dal tuo distributore.
• Se un componente con etichette di pericolo, avvertenza e attenzione viene sostituito con una nuova parte, assicurarsi che le nuove etichette siano posizionate nella stessa posizione di quelle sul componente sostituito.

- Posizionare le nuove etichette di pericolo, avvertenza e cautela su una superficie pulita e asciutta, premendo eventuali bolle verso il bordo esterno.

1.4. Rischi residui

▲Importante

Anche se conforme alle normative vigenti in materia di sicurezza del prodotto, potrebbero sussistere rischi residui, date le caratteristiche dell'attrezzatura e il lavoro per il quale è stata progettata.

I rischi residui possono essere ridotti al minimo seguendo le istruzioni di sicurezza.

• Seguendo queste istruzioni e prestando attenzione, si ridurranno i rischi di lesioni personali e danni alle apparecchiature.
• Il mancato rispetto di queste istruzioni di sicurezza può causare lesioni all'operatore o danni alla proprietà.
• La mancanza di attenzione, l'uso improprio o il mancato rispetto delle norme di sicurezza possono provocare lesioni alle mani e alle dita quando il cuneo è in movimento.
• Se si lavora con la macchina senza protezione per lunghi periodi, sussiste il rischio di perdita dell'udito.

Nota: anche adottando misure preventive, potrebbero sussistere rischi residui non evidenti.

2. DESCRIZIONE DEL PRODOTTO

2.1. Parti di macchine

1. Specchietto
   retrovisore
2. Sedile dell'operatore
3. Cilindro del braccio
4. Penna
5. Braccio
6. Siviera cilindrica
7. Mestolo
8. Giunto a secchio
9. Cilindro della penna
10. Supporto rotante
11. Cilindro della pala
12. Pala
13. Bruchi
14. Ruota anteriore

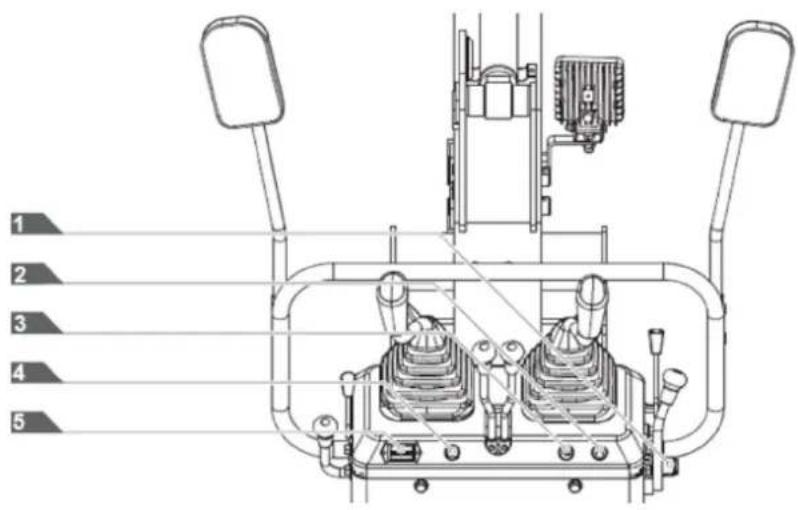

2.2. Quadro strumenti ed elementi di controllo

1 2 3 4 5

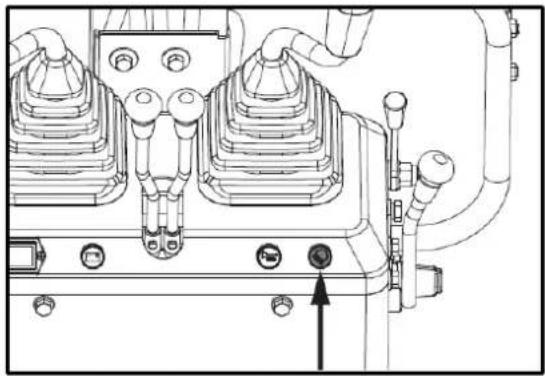

1. Interruttore di avviamento
2. Interruttore luce di lavoro
3. Interruttore del clacson
4. Indicatore di alimentazione
5. Contaore

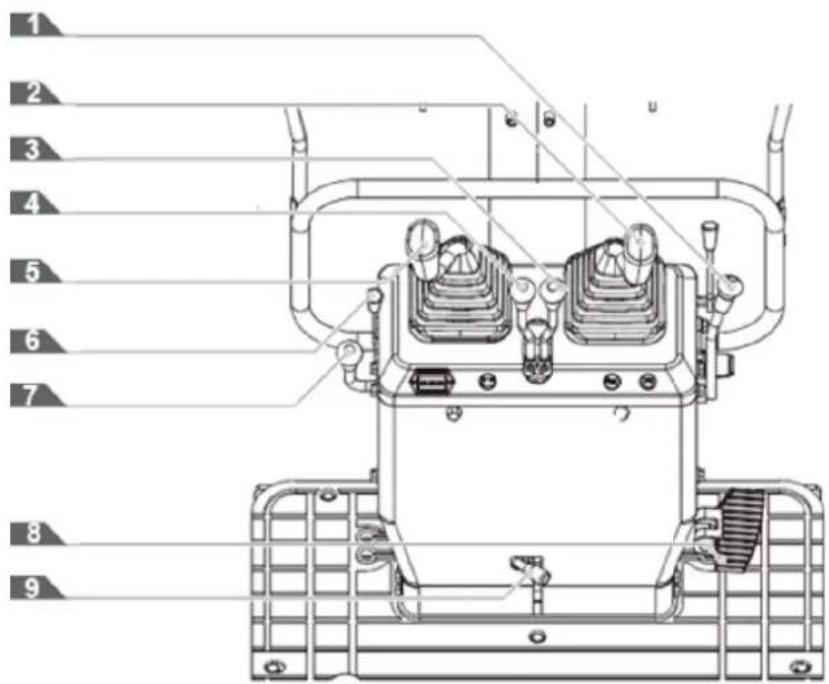

1. Leva di controllo della benna
2. Leva di comando per l'attrezzo anteriore (destra)
3. Leva di guida destra
4. Leva di guida sinistra
5. Leva di comando per l'attrezzo anteriore (sinistra)
6. Leva di controllo dello starter del motore a benzina
7. Leva dell'acceleratore
8. Pedale di rotazione del braccio
9. Leva di bloccaggio

2.3. Dimensioni principali

Caratteristiche
Cucchiaio standard	Volume 0,011 m	3
	Ampio 290 millimetri
Forza di scavo (benna) 8,8 kN
Motore 306 cc
Inizio		Interruttore di avvio/arresto a chiave
Velocità di rotazione		9,3 giri al minuto
Velocità di viaggio 1,7 km/h
Capacità di pendenza 15°
Pressione sul terreno 26,5 kPa
Rotazione/oscillazione del braccio	Sinistra 70° (L)
	Giusto 70° (R)
Tipo di bruco Cingoli in gomma
Capacità della pompa		8,3x2 L/min
Serbatoio idraulico		12 litri
Capacità del serbatoio del carburante		6 litri
pressione idraulica		17,5 MPa
Freno di stazionamento		Tipo di blocco idraulico
Livello di pressione sonora nella postazione dell'operatore (LpA)		82,5 dB, K=4 dB
Valore di vibrazione	Braccio	2,17 m/s2, K=0,5
	Corpo	7,65 m/s2, K=0,5
Peso operativo		637 chili

Nota: a causa di miglioramenti progettuali e/o modifiche alle specifiche, il presente manuale potrebbe essere modificato senza preavviso e senza che sia necessario modificare il documento.

4. ISTRUZIONI TECNICHE DI MONTAGGIO

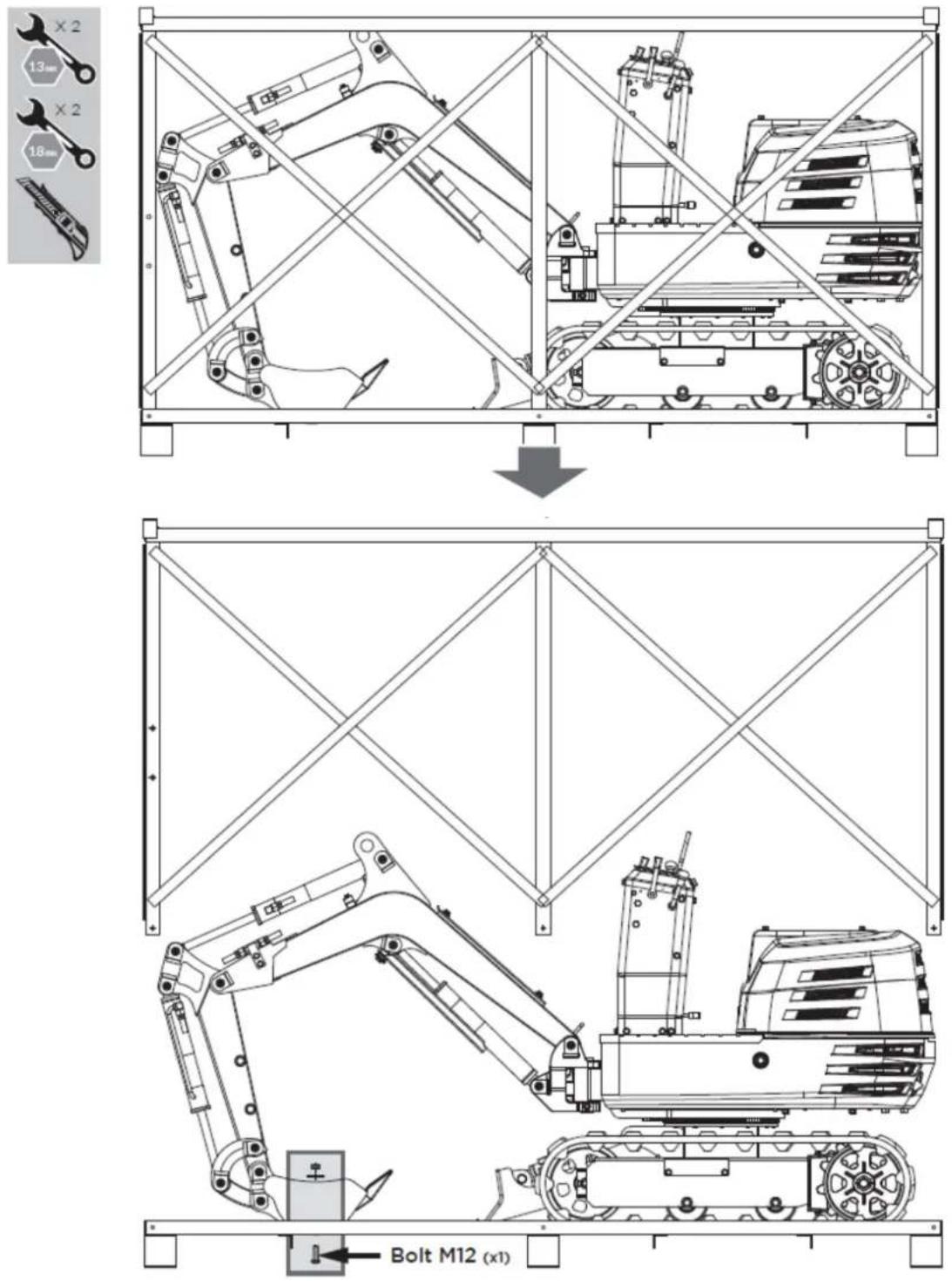

4.1. Disimballaggio

Rimuovere i bulloni di fissaggio M8 che fissano il telaio in ferro e rimuovere il telaio in ferro. Allentare il bullone di fissaggio M12 per liberare la benna e rimuovere le cinghie che fissano la macchina. Abbassare la macchina.

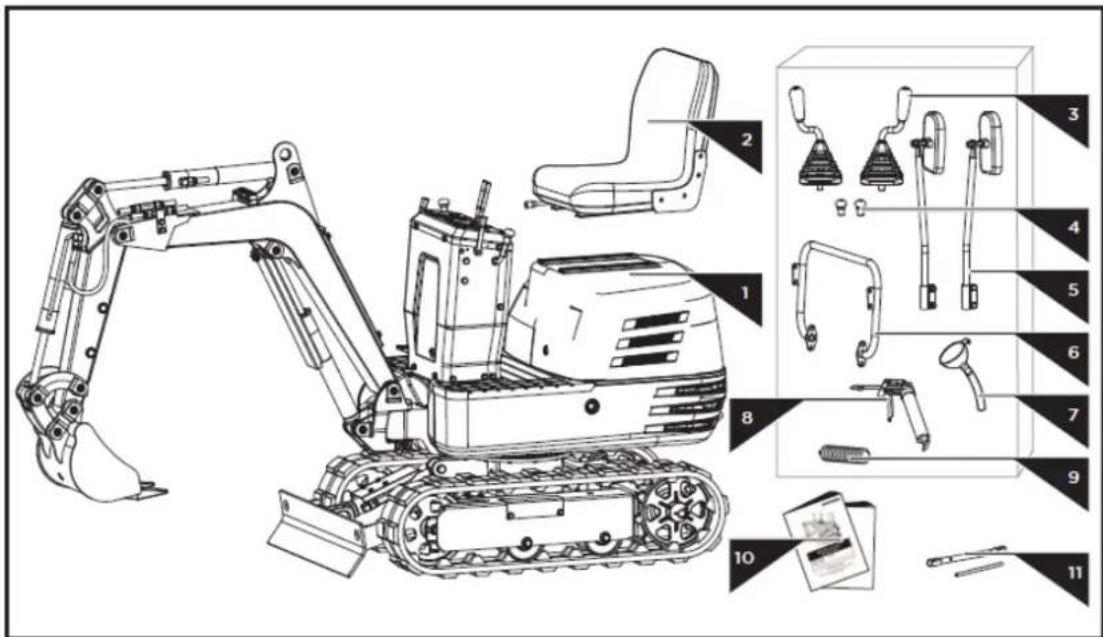

Il miniescavatore viene fornito parzialmente assemblato e spedito in una scatola accuratamente imballata. Una volta rimossi tutti i componenti dalla scatola, avrai bisogno di:

1. Corpo principale
2. Sedile dell'operatore
3. Leve di comando degli accessori anteriori
4. Manopole della leva del cambio
5. Specchietto retrovisore
6. Manubrio
7. Imbuto
8. Pistola per grasso
9. Grasso
10. Manuale dell'operatore e manuale del motore
11. Strumenti per l'installazione delle candele

Seguendo le istruzioni di montaggio riportate di seguito, potrete montare la macchina in pochi minuti.

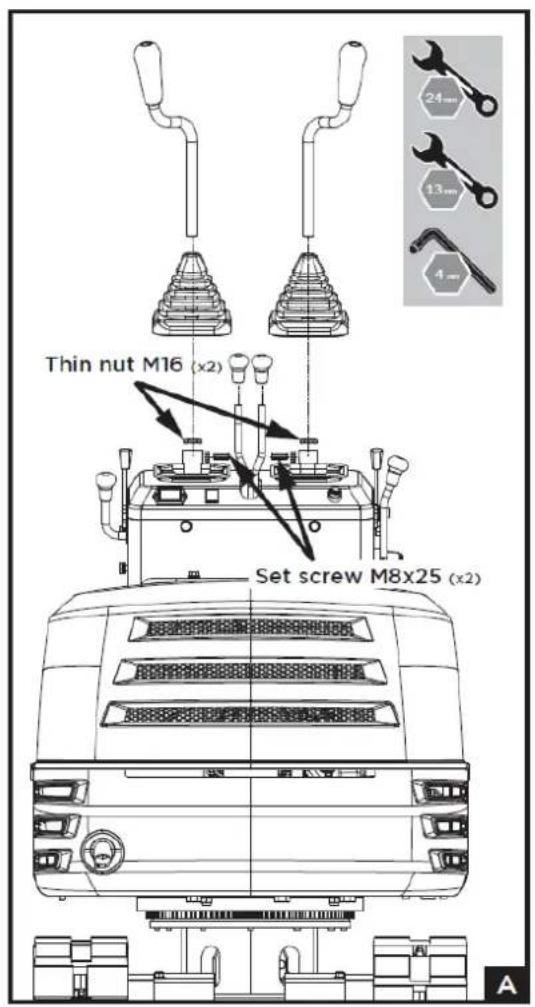

4.2.1. Montaggio delle leve di comando

1. Rimuovere il dado fine M16 dalla leva di comando e allentare la vite di fissaggio M8x25 e il dado sul lato del foro di fissaggio.
   Far scorrere la leva di comando attraverso il manicotto in gomma e il dado M16 nel foro di montaggio sull'armadio elettrico. Ruotarla fino a raggiungere un'angolazione operativa adeguata e bloccare il dado M16 in posizione. Serrare lateralmente la vite di fissaggio M8x25 e il dado. Ripetere questi passaggi per montare l'altra leva.
2. Avvitare le manopole sulle leve di azionamento.

IT

Thin nut M16 (x2) Set screw M8x25 (x2)

4.2.2. montaggio manubrio

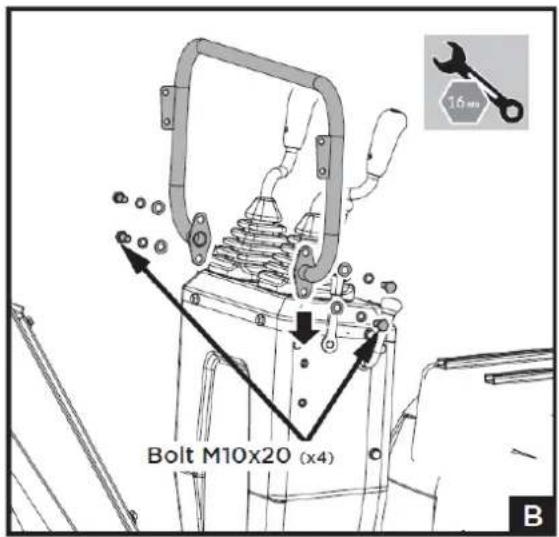

• Svitare i bulloni M10x20, le rondelle piatte e le rondelle elastiche dall'armadio elettrico.
• Fissare il manubrio ai lati dell'armadio elettrico.
• Allineare i fori e fissare il collegamento con bulloni e rondelle.

Bolt M10x20 (x4) 16 mm B

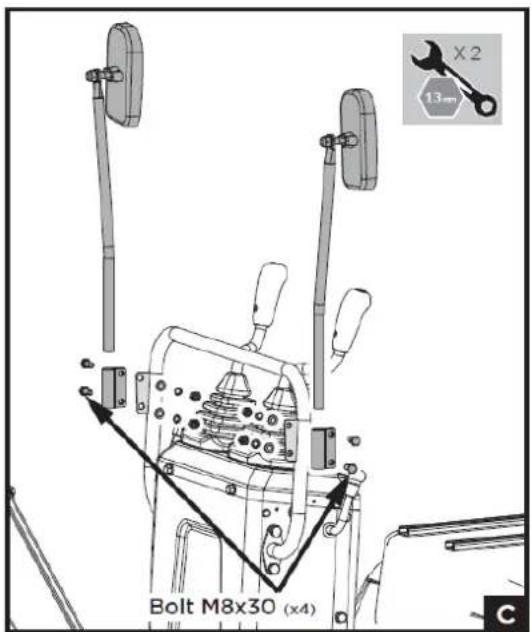

4.2.3. Gruppo specchietto retrovisore

• Svitare i bulloni M8x30, le rondelle e i dadi dai connettori dello specchietto.
• Fissare il connettore ai supporti del manubrio con bulloni, rondelle e dadi, assicurandosi che gli specchietti siano rivolti all'indietro, come mostrato nella figura c.

X 2 13 mm Bolt M8x30 (x4)

4.2.4. Gruppo sedile operatore

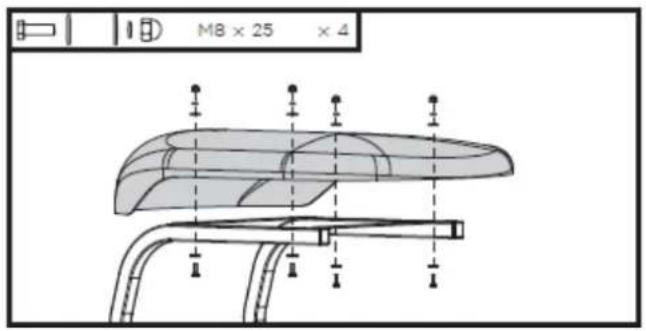

• Aprire il cofano e installare il sedile partendo da davanti e andando verso dietro.
• Regolarlo nella posizione adatta facendolo scorrere avanti e indietro.

5.1. Prima dell'operazione

5.1.1. Gestione dei dispositivi di sicurezza

Blocco leva di comando

Attenzione: quando l'escavatore non è in uso o lasciato incustodito, assicurarsi di abbassare la benna a terra e di bloccare le leve di comando. L'accessorio anteriore potrebbe cadere, il che è pericoloso. Rimuovere anche la chiave.

Il blocco della leva di comando degli accessori si trova sul lato destro.

Perno di bloccaggio girevole

Questo perno serve a bloccare il telaio girevole. Posizionando il perno di bloccaggio in posizione "Blocco", il telaio girevole si bloccherà al telaio del binario.

Importante: prima di bloccare il perno di bloccaggio, assicurarsi che il telaio girevole e il telaio del binario siano paralleli tra loro.

5.1.2. Controlli giornalieri

Per evitare danni, è importante controllare le condizioni dell'escavatore prima di avviarlo.

Attenzione: eseguire i lavori di manutenzione dell'escavatore solo su terreno pianeggiante, con il motore spento e i dispositivi di sicurezza in posizione "Blocco".

Controlli

• Camminare intorno all'escavatore e controllare eventuali danni visibili e segni di usura.
• Controllare il livello del carburante.
• Controllare il livello dell'olio motore.
• Controllare il livello del fluido idraulico.
• Controllare se il filtro dell'aria è intasato.
• Controlla il contaore.
• Controllare l'impianto di illuminazione.
• Controllare le condizioni delle etichette di pericolo, avvertenza e cautela.

5.2. Funzionamento del motore

Attenzione

Leggere la sezione "FUNZIONAMENTO SICURO" all'inizio del presente manuale dell'operatore.

Rispettare le etichette di pericolo, avvertenza e cautela presenti sull'escavatore.

I gas di scarico sono tossici. Non lasciare il motore acceso in spazi chiusi senza un'adeguata ventilazione.

Avviare sempre il motore dal sedile dell'operatore. Non avviare il motore stando in piedi accanto all'escavatore. Prima di avviare il motore, suonare il clacson per avvisare chiunque si trovi nelle vicinanze.

A: Interruttore del clacson

▲Importante

Non utilizzare spray di avviamento o liquidi simili. Per evitare di sovraccaricare la batteria e il motorino di avviamento, non avviare il motore per più di 10 secondi.

Se il motore non si avvia entro 10 secondi, regolare l'intervallo a 20 secondi o più e riprovare.

5.2.1. Avviamento del motore

Attenzione

L'operatore deve sempre effettuare controlli di routine.

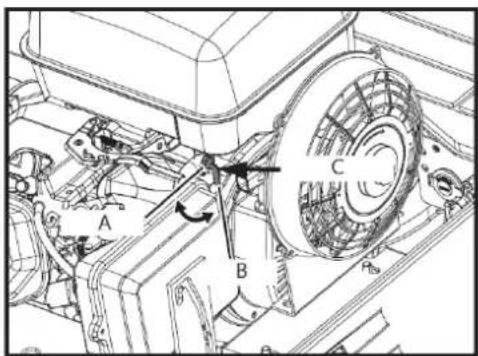

Nota: la valvola del carburante del motore è impostata in posizione "Aperta" prima di lasciare la fabbrica. Non è necessario spostare la leva della valvola del carburante all'avvio del motore. Solo se il motore non si avvia, aprire il cofano e verificare che la valvola del carburante sia in posizione "Aperta".

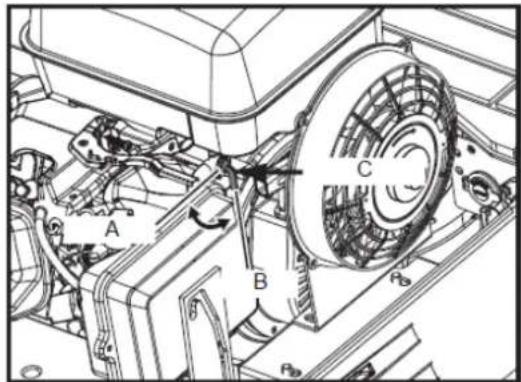

A. Chiuso B. Aperto C. Carburante

5.2.2. Avviare il motore come segue

1. Prima di avviare il motore, assicurarsi che tutte le leve di comando siano in posizione neutra.

1. Leva di guida sinistra
2. Leva di guida destra
3. Leva di controllo degli accessori (sinistra)
4. Leva di controllo degli accessori (destra)
5. Leva dell'acceleratore
6. Leva di controllo della benna

7. Leva di controllo dello starter del motore a benzina

8. Per avviare un motore freddo, spostare la leva dello starter in posizione CHOKE. Per riavviare un motore caldo, lasciare la leva dello starter in posizione RUN.

9. Spostare la leva dell'acceleratore dalla posizione LENTA, circa 1/3 della sua corsa verso la posizione VELOCE.
10. Attivare l'interruttore di accensione ruotandolo completamente in senso orario su "START". Rilasciare la chiave non appena il motore si avvia; tornerà automaticamente in posizione "ON". Non tenere la chiave nell'accensione per più di 5-10 secondi alla volta.

ON OFF START

1. Se la leva dello starter è stata spostata in posizione chiusa per avviare il motore, spostarla gradualmente in posizione di marcia man mano che il motore si riscalda.
2. Controllare se la spia di accensione si è spenta. Se la spia di accensione non si spegne, spegnere il motore e verificarne la causa.

IT

A. Indicatore di alimentazione

Quando la spia di alimentazione è spenta, verificare innanzitutto che il fusibile non sia bruciato. Se il sistema funziona normalmente dopo la sostituzione del fusibile, la batteria è scarica e deve essere ricaricata. Se il fusibile rimane bruciato dopo la sostituzione, è necessario rivolgersi a un tecnico specializzato per la riparazione del circuito.

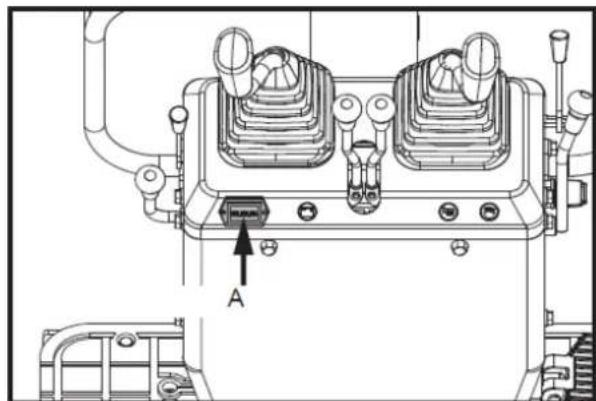

Contaore

Il contaore visualizza le ore di funzionamento totali dell'escavatore.

Lettura del contatore

Il contatore incrementa di 1 per ogni ora di funzionamento. Il contatore elettrico continua a contare anche se il motore si ferma, ma la chiave è in posizione "ON".

5.2.3. Punti di controllo dopo l'avvio del motore

Dopo aver avviato il motore, ma prima di iniziare a utilizzarlo, controllare i seguenti punti:

1. Impostare la leva dell'acceleratore in posizione "LOW" e lasciare il motore al minimo per circa 5 minuti. Questo consente al lubrificante del motore di riscaldarsi e penetrare in tutti i componenti del motore.

2. Una volta che il motore si è riscaldato, controllare quanto segue:

a. La spia di avvertimento "Batteria in carica" si spegne quando il motore viene accelerato.

b. Il colore dei gas di scarico è normale e non si avvertono rumori o vibrazioni anomali.

c. Non ci sono perdite di liquido nei tubi o nei flessibili.

Se si verifica una delle seguenti condizioni, arrestare immediatamente il motore.

d. I giri del motore aumentano o diminuiscono improvvisamente.
e. Rumori anomali improvvisi.
f. I gas di scarico sono neri.

▲ Importante

In questi casi, l'escavatore deve essere ispezionato e sottoposto a manutenzione secondo le istruzioni del rivenditore.

Avvertimento

• Lasciare riscaldare il motore dopo l'avviamento.
• Lasciare riscaldare il motore dopo l'avviamento per circa 10 minuti senza carico. Una temperatura del fluido idraulico troppo bassa potrebbe compromettere il funzionamento.
• Non far funzionare l'escavatore a pieno carico prima che il motore si sia riscaldato a sufficienza.

5.3. Arresto del motore

Avvertimento

Non tenere la pala o il cucchiaio in posizione elevata, poiché qualcuno potrebbe toccare accidentalmente le leve e causare gravi incidenti.

Abbassare tutti gli utensili di lavoro a terra, altrimenti potrebbero verificarsi incidenti.

Lasciare raffreddare il motore al minimo per circa 5 minuti.

1. Posizionare la leva dell'acceleratore in posizione di minimo.
2. Abbassare con cautela gli accessori di lavoro a terra azionando le leve.
3. Per spegnere il motore, girare la chiave in posizione "OFF" e rimuoverla.

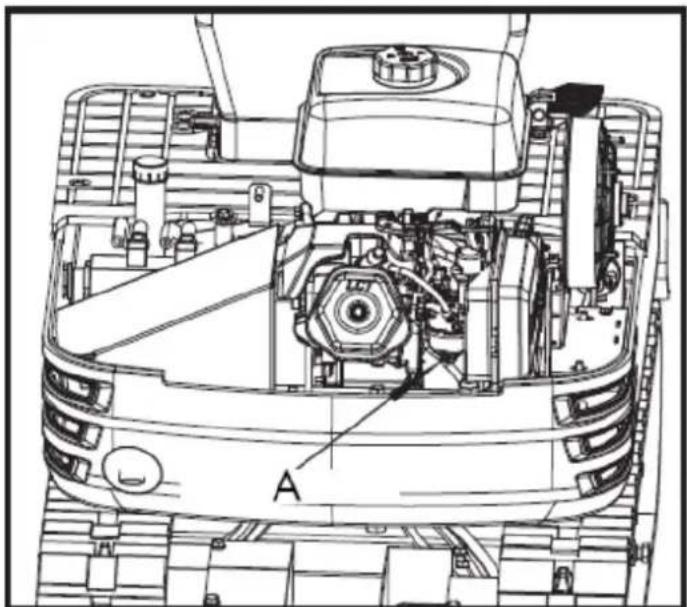

5.3.1. Chiudere la valvola del carburante

Attenzione

In caso di emergenza, o se il motore continua a funzionare con il motore al minimo e la chiave in posizione di spegnimento, procedere come segue. Se il motore non si spegne con la chiave, contattare il concessionario.

A. Chiuso
B. Aperto
C. Chiave del carburante

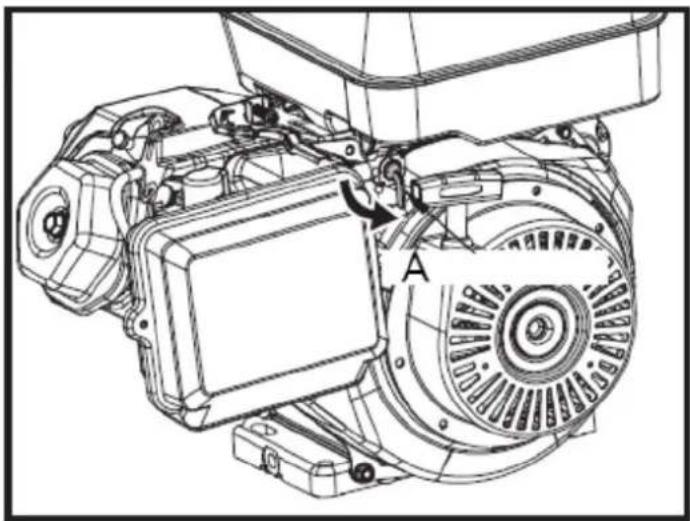

Aprire il cofano del motore, spingere indietro la leva di arresto e tenerla premuta finché il motore non si ferma.

5.4. Istruzioni per l'uso

5.4.1. Osservazioni di controllo durante il funzionamento

Arrestare immediatamente il motore se:

• Dopo aver avviato il motore, ma prima di iniziare a guidare, controllare i seguenti punti:
  o Si verifica un improvviso aumento o diminuzione dei giri del motore.
  o Si verificano rumori improvvisi e anomali.
  o I gas di scarico diventano improvvisamente molto scuri.
• Durante il funzionamento, effettuare le seguenti osservazioni di controllo per accertarsi che tutto funzioni normalmente.

Avvertimento

Quando il motore si ferma improvvisamente, spingere in avanti il corrimano destro per far cadere la benna, in modo da evitare malfunzionamenti che potrebbero causare lesioni dovute alla caduta della benna.

5.4.2. Come funziona il nuovo escavatore

Il funzionamento e la cura del vostro nuovo escavatore ne influenzano la durata. Il vostro nuovo escavatore è stato attentamente ispezionato e collaudato prima di lasciare la fabbrica. Tuttavia, tutte le parti mobili devono essere rodate durante le prime 50 ore di funzionamento.

Non utilizzatelo a piena potenza o a pieno carico durante questo periodo. Un rodaggio adeguato è fondamentale per ottenere le massime prestazioni e la massima longevità. I seguenti punti devono essere sempre rispettati durante il periodo di rodaggio.

Non utilizzare a piena velocità o a pieno carico durante le prime 50 ore di funzionamento.

• Lasciare che il motore si riscaldi a sufficienza nella stazione fredda.
• Non lasciare che il motore acceleri più del necessario.

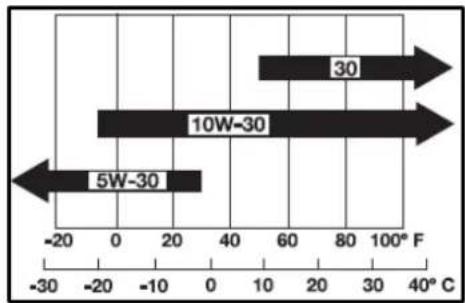

Cambio dell'olio durante la fase di rodaggio.

L'olio lubrificante svolge un ruolo particolarmente importante durante la fase di rodaggio di un escavatore. Le numerose parti mobili sono ancora in fase di rodaggio, quindi possono generarsi numerose particelle metalliche fini, che possono danneggiare o ridurre la durata di molti componenti. Prestate attenzione agli intervalli di cambio dell'olio ed eseguiteli non appena necessario.

5.4.3. Avviamento della macchina

Attenzione

L'escavatore deve essere utilizzato solo da personale esperto. Non consentire a nessuno, tranne all'operatore, di salire a bordo.

1. Regolazione del sedile dell'operatore

Attenzione

Prima di regolare il sedile dell'operatore, assicurarsi che nessuno tenga le mani sul cofano motore situato dietro il sedile.

Dopo aver regolato il sedile, assicurarsi che il regolatore del sedile sia scattato in posizione.

Avanti e indietro: tenendo premuta la leva di regolazione avanti e indietro, modificare la posizione del sedile in avanti e indietro.

2. Posizionare la leva di bloccaggio in posizione "sbloccata".

Attenzione: controllare gli aspetti di sicurezza attorno all'escavatore.

Posizionare la leva di bloccaggio in posizione "sbloccata" e sollevare la parte inferiore della pala da terra di 20-40 cm.

A B C

A. Sbloccare B. Blocco
C. Leva di bloccaggio

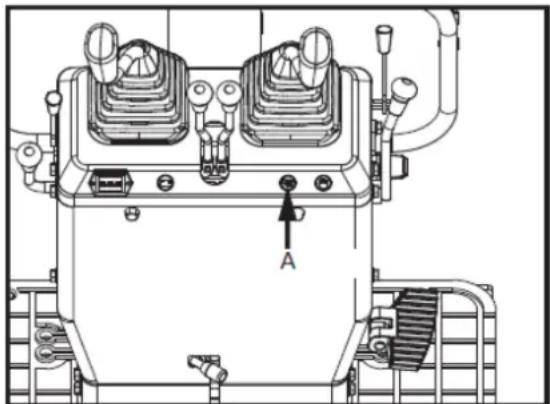

5.4.4. Interruttore della luce di lavoro

Se la chiave è in posizione "ON", le luci si accenderanno quando l'interruttore viene inclinato.

Nota: l'illuminazione ambientale della macchina deve essere superiore a 500 lux.

Interruttore della luce di lavoro

funzionamento notturno

Attenzione

La visibilità è ridotta al buio, quindi le sole luci di lavoro non sono sufficienti. Predisporre un'illuminazione supplementare e osservare tutte le norme di sicurezza per il lavoro notturno.

5.4.5. Leva di azionamento

Posizione della leva		Movimento
Leva di comando degli accessori anteriore sinistra	A	Braccio verso l'esterno
	B	Braccio verso l'interno
	C	Girare a sinistra
	D	Girare a destra
Leva di comando degli accessori anteriore destra	1	Pompare verso il basso
	2	Pompare
	3	Benna (azione di scavo)
	4	Mestolo (azione di ribaltamento)

5.4.6. Come funziona la penna

• Per sollevare il braccio, tirare indietro la leva di comando dell'attrezzo.
• Il braccio è dotato di un cilindro ammortizzatore che impedisce al materiale scavato di cadere nella benna.
• Quando la temperatura dell'olio idraulico è bassa (ad esempio, subito dopo l'avviamento del motore), la funzione di smorzamento si attiverà solo dopo un certo ritardo (circa 3-5 secondi).
  Questa condizione è dovuta alla viscosità dell'olio idraulico e non è un segno di malfunzionamento.

Quando si abbassa il braccio, assicurarsi che non colpisca la ruspa e che i denti della benna non tocchino la ruspa.

5.4.7. Operazione al braccio

Tirare indietro la leva di comando degli accessori sinistra e il braccio si ritrarrà. Per estendere il braccio, spingere la leva di comando in avanti.

Quando si ritrae il braccio, il movimento potrebbe interrompersi brevemente quando il braccio è in posizione verticale.

Ciò avviene perché in questa posizione si raggiunge il carico massimo del braccio e della benna e la pressione idraulica nel cilindro non è sufficientemente elevata.

Questa è una caratteristica del sistema idraulico e non è un segno di malfunzionamento.

5.4.8. Come funziona il mestolo

Per scavare con la benna, spostare la leva di comando dell'attrezzo destro dalla posizione neutra a sinistra. Spostando la leva di comando verso destra, la benna si estende e ne viene svuotato il contenuto.

5.4.9. Funzionamento rotativo (dell'unità)

Attenzione

Quando lavori in gruppo, informa sempre gli altri di ciò che farai prima di farlo. Tieniti lontano dall'area di lavoro.

▲Importante

Non spostare bruscamente la leva di comando dell'attrezzo sinistro da destra a sinistra (o viceversa).

A causa della legge di inerzia, ciò provoca un carico d'impatto sull'ingranaggio di rotazione e sul motore di rotazione. Inoltre, riduce la durata dell'escavatore.

Sbloccare il perno di bloccaggio prima di effettuare le operazioni di torsione.

IT

1. Inclinando la leva di comando verso sinistra, la struttura superiore ruoterà verso sinistra.
2. Inclinando la leva di comando verso destra, la struttura superiore ruoterà verso destra.

5.4.10. Operazione di rotazione del braccio

1. Premere la parte anteriore del pedale per girare il braccio verso sinistra.
2. Premere la parte posteriore del pedale per girare il braccio verso destra.

B Pedal A FRONT

70° 70°

5.4.11. Pedale di rotazione del braccio

Avvertimento

Tenere sempre le dita dei piedi all'interno del bordo della staffa; in caso contrario, c'è il rischio che le dita restino intrappolate tra il telaio girevole e il braccio o il cilindro del braccio.

Quando la funzione di rotazione del braccio non è in uso, ripiegare in avanti il pedale di rotazione del braccio per bloccarlo in posizione ed evitare movimenti imprevisti.

5.4.12. Come funziona la pala

1. Per sollevare la lama, tirare indietro la leva di comando della lama. Spingere la leva di comando in avanti per abbassare la lama.

1. Durante l'esecuzione di lavori di movimento terra, controllare entrambe le leve di guida con la mano sinistra e la leva di comando della pala con la mano destra.

5.5. Guida

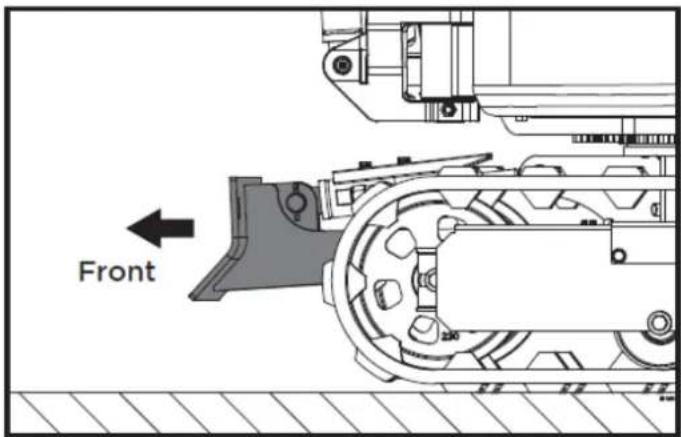

Avvertimento

Prima di avviare il motore, assicurarsi che non vi siano altre persone nelle vicinanze dell'escavatore.

Prima di avviare l'escavatore, controllare la direzione dei cingoli (ruota di rinvio e lama dozer nella parte anteriore dell'escavatore).

Evitare di viaggiare su un pendio o di lavorare sul lato di un pendio.

Front

1. Regolare il regime del motore dal minimo a un regime intermedio.
2. Sollevare l'escavatore e tenere la pala a circa 20-40 cm da terra.

20-40cm

5.5.1. Leve di guida (destra, sinistra)

Avvertimento

Se il telaio rotante è stato ruotato di 180°, cioè se l'escavatore si trova, dal punto di vista dell'operatore, "indietro", la direzione di marcia è opposta alla direzione di azionamento delle leve (azionando la leva di azionamento in avanti, l'escavatore, dal punto di vista dell'operatore, si muoverà all'indietro).

IT

A A B B C D

A. Vai avanti
B. Indietro
C. Leva di guida sinistra
D. Leva di guida destra

Spingendo contemporaneamente entrambe le leve di comando avanzamento, l'escavatore si muove in avanti.

Allo stesso modo, tirando contemporaneamente entrambe le leve di comando della retromarcia, l'escavatore effettua la retromarcia.

La parte anteriore dell'escavatore è la direzione in cui si trova la pala.

A. Vai avanti B. Indietro

▲ Importante

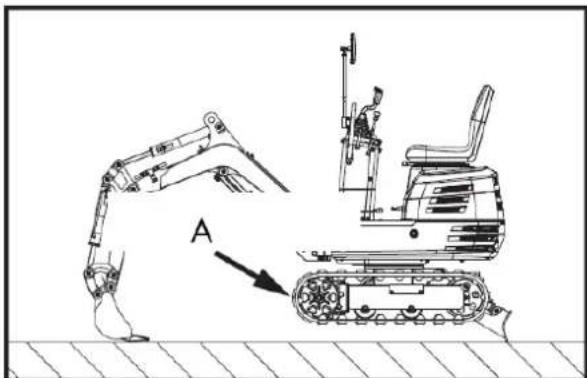

Se il cingolo rimane bloccato nella sabbia o nella ghiaia mentre si lavora su un terreno soffice, sollevare un cingolo con l'aiuto del braccio, del braccio di spinta e della benna e lasciare che il cingolo ruoti per scrollarsi di dosso la sabbia e la ghiaia.

A. Girare per scuotere la sabbia e la ghiaia.

▲ Importantante

Quando si guida su terreni fangosi, se l'escavatore rimane bloccato nel fango e non può muoversi, deve essere sollevato in un'area sicura utilizzando la cinghia di sollevamento, come mostrato nel disegno seguente.

L'escavatore non può circolare su strade fangose con la piattaforma rotante perpendicolare ai cingoli, per evitare che rimangano bloccati nel fango.

Non cambiare direzione su pendii ripidi, poiché l'escavatore potrebbe ribaltarsi.

Prima di cambiare direzione, prestare attenzione alle persone presenti nell'area di lavoro.

IT

movimento di rotazione

Quando l'escavatore è rivolto all'indietro, il senso di rotazione viene invertito.

(Ad esempio, spingere in avanti la leva di guida sinistra (destra); il cingolo destro (sinistro), visto dall'operatore, si sposterà all'indietro rispetto alla sua posizione.)

Nota: il movimento illustrato mostra una svolta con l'escavatore rivolto in avanti.

Cambiare direzione da fermi

1. Spingere in avanti la leva di comando sinistra: l'escavatore girerà verso destra.

1. Tirare indietro la leva di guida sinistra; la parte posteriore dell'escavatore girerà verso destra.

Cambio di direzione durante lo spostamento

1. Mentre si procede in avanti, tirare la leva di comando sinistra in posizione neutra e continuare a spingere la leva destra in posizione avanti; l'escavatore girerà verso sinistra.

A B

A. Posizione neutra B. Andare avanti

1. Durante la retromarcia, riportare la leva di comando sinistra in posizione neutra e tenere la leva destra in posizione di retromarcia; la parte posteriore dell'escavatore girerà verso destra.

A B

A. Posizione neutra
B.Inversione

5.5.3. Giro

Quando entrambe le leve di guida vengono azionate in direzioni opposte, entrambi i cingoli ruoteranno alla stessa velocità, ma in direzioni opposte, e l'escavatore ruoterà sul proprio asse.

Il centro di rotazione è il centro dell'escavatore.

A. Svolta a sinistra
B. Svolta a sinistra

A. Girare a destra
B. Girare a destra

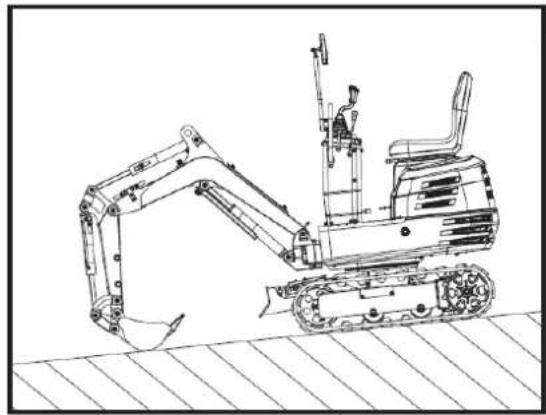

5.5.4. Viaggio in salita e in discesa

In salita, mantenere il bordo inferiore della benna a circa 20-40 cm dal suolo. Sebbene l'escavatore non scivoli facilmente grazie ai cingoli, è più sicuro lasciare che la benna scivoli sul terreno in discesa. Scegliere sempre una velocità lenta sia in salita che in discesa.

Viaggio in salita

20-40cm

Viaggio in discesa

5.5.5. Parcheggio in pendenza

Avvertimento

Quando si parcheggia o si lascia l'escavatore incustodito su un pendio, assicurarsi di posizionare la benna a terra e tutte le leve di comando in posizione neutra, quindi bloccare i cingoli con i cunei.

5.6. Informazioni importanti sul funzionamento dell'escavatore

Avvertimento

Dopo l'uso, pulire la macchina e lubrificare tutte le parti mobili. Controllare il livello dell'olio.

▲Importante

Non tentare di frantumare cemento o rocce utilizzando la rotazione laterale della benna. Inoltre, evitare di utilizzare la rotazione laterale della benna per spostare cumuli di terra. Evitare in ogni caso le seguenti operazioni:

• Scavo mediante l'impatto gravitazionale della macchina.
• Compattazione di ghiaia o terreno mediante l'azione di caduta della paletta.
• Scavo sfruttando la potenza di spostamento della macchina.
• Non tentare di scuotere o far cadere il terreno attaccato alla paletta come mostrato nella spiegazione seguente. Ciò potrebbe danneggiare la macchina.
• Durante lo svuotamento della benna, è possibile rimuovere il terreno incrostato muovendola per tutta la corsa del cilindro. Se ciò non fosse sufficiente, ruotare il braccio il più possibile e muovere la benna avanti e indietro.
• Non urtare la benna con il cilindro del braccio. Assicurarsi che il cilindro del braccio non urti la benna durante lo scavo in profondità. Se necessario, ruotare la struttura superiore in modo che la benna si trovi nella parte posteriore della macchina.
• Prestare attenzione durante la retrazione della benna. Durante la retrazione della benna (per la guida o il trasporto), evitare di urtarla. Evitare collisioni.
• Durante lo spostamento dell'escavatore, fare attenzione che la pala non urti ostacoli come rocce, ecc.
• Queste collisioni riducono notevolmente la durata della lama e del cilindro.
• Tenere la macchina correttamente
• Dopo aver stabilizzato la macchina con la pala, abbassare l'intera pala a terra.
• Se il livello dell'acqua o del fango supera la parte superiore dei cingoli, il cuscinetto girevole, l'ingranaggio del motore girevole e la corona dentata potrebbero essere esposti a fango, acqua e altri corpi estranei.
• Dopo ogni utilizzo, l'escavatore deve essere lavato accuratamente con un getto d'acqua a pressione.

5.7. Trasporto dell'escavatore su un camion

Non cambiare direzione mentre l'escavatore è sulla rampa. Se è necessario cambiare direzione, uscire completamente dalla rampa e poi svoltare.

Pericolo

Durante la guida in avanti o indietro sul camion, o durante la rotazione della parte superiore della macchina, assicurarsi che né la cabina né le porte del camion siano danneggiate. Quando l'escavatore raggiunge il punto tra le rampe e il cassone del camion, fermarsi e procedere molto lentamente finché l'escavatore non raggiunge la posizione orizzontale.

Avvicinare l'escavatore al camion solo con il braccio completamente retratto. In caso contrario, la cabina del camion potrebbe danneggiarsi durante la rotazione della parte superiore della macchina.

Non utilizzare il braccio per sollevare la macchina durante il carico o lo scarico dell'escavatore dal camion. Ciò potrebbe creare una situazione pericolosa. Dopo aver caricato la macchina sul camion, abbassare la benna e la pala sul pianale del camion. Bloccare il telaio girevole con il perno di bloccaggio girevole.

Predisporre una piattaforma per il carico o lo scarico dell'escavatore. Seguire questi passaggi quando si utilizzano le rampe.

1. Azionare i freni di stazionamento del camion e bloccare le ruote motrici su entrambi i lati.

1. Utilizzare piastre di montaggio per fissare correttamente la rampa. Collegare le rampe direttamente al cassone del camion.

1. Per una maggiore sicurezza, utilizzare blocchi o montanti sotto le rampe e il cassone del camion.

1. Allineare completamente le rampe e i cingoli, quindi guidare lentamente l'escavatore sulle rampe con la benna anteriore in avanti. Dopo essersi assicurati che i cingoli siano completamente appoggiati sul cassone del camion, ruotare la parte superiore dell'escavatore verso la parte posteriore del camion.

2. Bloccare il telaio rotante con il perno di bloccaggio rotante.

A. Perno di bloccaggio girevole. B. Sbloccare.
C. Blocco.

1. Abbassare la benna e la pala sulla piattaforma e bloccare il braccio prima di uscire.

A B C

A. Sbloccare
B. Blocco C. Leva di bloccaggio

1. Bloccare i cingoli e fissare l'escavatore.

1. Prima di scaricare, rimuovere il perno di bloccaggio girevole, quindi sollevare la ruspa e la benna dal cassone del camion.

5.8. Piattaforma escavatrice

Pericolo

Questo documento descrive le istruzioni corrette per un funzionamento sicuro. Leggeri attentamente prima di spostare la macchina. Assicurarsi che il personale operativo leggi attentamente il manuale dell'operatore.

Concetti di base per il sollevamento con catene/cinghie

1. Il sollevamento e l'azionamento della gru devono essere eseguiti secondo le linee guida descritte.
2. Poiché gli accessori di sollevamento menzionati nelle presenti istruzioni sono fornir solo a titolo di riferimento, gli standard relativi a resistenza, controllo e altri dettagli s basano sulle rispettive linee guida applicabili.

5.8.1. Considerazioni sulla sicurezza durante il sollevamento cor catene/cinghie

1. Non sollevare carichi che superino la capacità di carico massima della gru.
2. Scegliere l'attrezzatura adatta al peso, alle dimensioni e alla forma del carico.
3. Per prima cosa, valutare il baricentro de sopra il carico e sollevare il carico in mod
4. I cavi d'acciaio devono essere fissati al ce
5. Il carico deve essere sollevato verticalme
6. Non entrare nell'area di lavoro sotto cariol

Non sollevare l'escavatore se non nei 3 punti indicati nell'illustrazione.

1. Posizione di sollevamento. (vedere l'illustrazione sotto).

(1) Tirare indietro completamente la penna.
(2) Tirare completamente il braccio verso l'esterno.
(3) Estrarre completamente il cucchiaio.
(4) Ruotare la penna nella posizione centrale.

IT

(5) Ruotare la parte superiore del corpo di 180° per garantire che l'operatore dietro possa vedere la pala.

(6) Inserire il perno di bloccaggio a torsione.

1. Fissaggio delle catene/cinghie.

(1) Fissare sempre l'escavatore in tre punti (uno sul braccio e uno a destra e uno a sinistra della lama dell'escavatore).

Avvertimento

L'escavatore deve essere sollevato.

(2) Quando si fissano le cinghie, utilizzare sempre un grillo su ogni foro di sollevamento.

(3) Utilizzare materiale di imbottitura in tutti i punti in cui le cinghie entrano in contatto con la macchina.

1. Attrezzatura

Scegliere componenti con resistenza sufficiente.

1. Elevazione

(1) Sollevare la macchina lentamente e in sicurezza.

(2) Non entrare nell'area dell'escavatore durante il sollevamento.

(3) Sollevare l'escavatore in posizione orizzontale. (Regolare i collegamenti secondo necessità.)

Una corretta manutenzione è essenziale per un funzionamento sicuro e per ridurre al minimo i potenziali problemi della macchina. Seguire le raccomandazioni e i programmi di ispezione e manutenzione riportati in questo manuale.

Avvertimento

Una manutenzione impropria, la mancata correzione di un problema prima dell'uso o l'utilizzo di parti di ricambio non approvate dal produttore possono causare malfunzionamenti e gravi lesioni personali. Utilizzare sempre DPI adeguati durante le regolazioni o le riparazioni.

Attenzione

Se non sei sicuro di come eseguire una qualsiasi delle operazioni di manutenzione elencate di seguito, contatta il tuo rivenditore autorizzato per ricevere assistenza.

Punto da rivedere

Revisione

Macchinari

Di conseguenza

50

100

150

200

250

300

350

400

450

500

550

600

1000

2000

Carburante

Controllo

Revisione giornaliera

Olio motore

Controllo

Revisione giornaliera

Modifica

○

○

○

○

○

○

○

○

○

○

○

○

○

○

Ogni 50 ore

Olio idraulico

Controllo

Revisione giornaliera

Modifica

○

○

Ogni 1000 ore

Punti di lubrificazione

Controllo

Revisione giornaliera

Ventola di raffreddament

Controllo

Revisione giornaliera

Linee elettriche

Controllo

Revisione giornaliera

Cilindro pneumatico/alett a di

Pulito

Revisione giornaliera

L'intera macchina

Pulito

Revisione giornaliera

Stato della batteria

Controllo

○

○

○

○

○

○

○

○

○

○

○

○

○

○

Ogni 50 ore

Lubrificazione dei denti del cuscinetto

Controllo

○

○

○

○

○

○

○

○

○

○

○

○

○

○

Ogni 50 ore

*Elemento del filtro dell'aria

Pulito

○

○

○

○

○

○

○

○

○

○

○

○

○

○

Ogni 50 ore

Modifica

○

○

○

○

○

Ogni 200 ore

Lubrificazione dei cuscinetti a sfere rotanti

Controllo

○

○

○

○

○

○

○

○

Ogni 100 ore

Tubi e flessibili del carburante

Controllo

○

○

○

○

○

Ogni 200 ore

Modifica

Ogni 2 anni

Elemento filtrante di ritorno idraulico

Modifica

○

○

Ogni 1000 ore

Elemento filtrante di aspirazione idraulico

Modifica

○

○

Ogni 1000 ore

Candela

Controllo

○

○

○

○

○

○

○

○

○

○

○

○

○

○

Ogni 50 ore

Modifica

○

○

○

Ogni 500 ore

*Pulire il filtro dell'aria più frequentemente se utilizzato in ambienti polverosi.

6.1. Apertura e chiusura dei pezzi

6.1.1. Apertura/chiusura del cofano motore

Avvertimento

Non aprire il cofano prima di aver spento il motore. Non toccare la marmitta o il tubo di scarico, poiché potresti subire gravi ustioni.

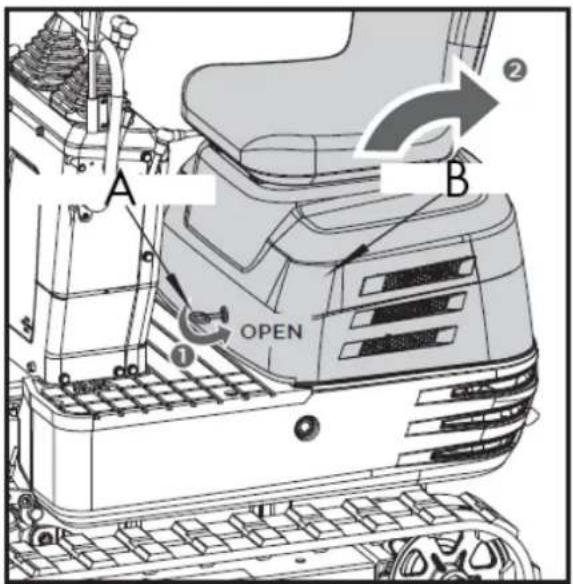

Per aprire il cofano motore, girare la chiave nella direzione indicata dalla freccia, come mostrato nella seguente illustrazione.

A B OPEN

A. Chiave del cofano motore
B. Cofano motore

Conservare gli utensili e il manuale d'uso nell'apposito tubo.

A. Sedile dell'operatore e cofano motore
B. Tubo manuale

6.2. Controlli giornalieri

Per la vostra sicurezza e per garantire una lunga durata della macchina, è necessario eseguire un controllo accurato prima di ogni utilizzo.

6.2.1. Controllare il livello del carburante

Attenzione

• Arrestare il motore prima di fare rifornimento
• Non fumare durante il rifornimento
• Utilizzare benzina senza piombo con un numero di ottano pari o superiore a 86

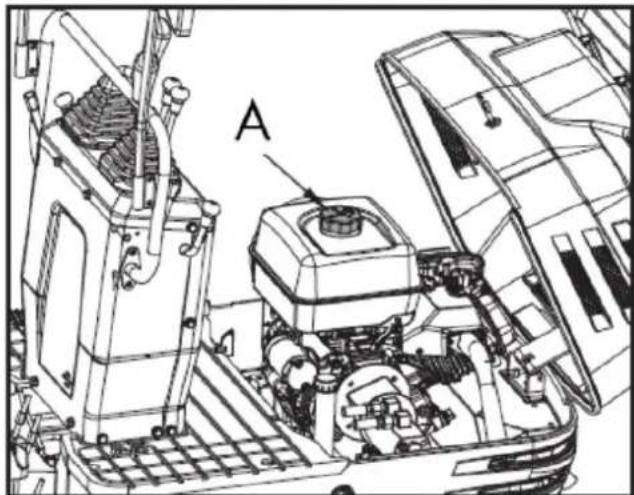

A. Tappo del serbatoio del carburante

1. Controllare il livello del carburante nel serbatoio.
2. Aprire il tappo del serbatoio del carburante e riempirlo di carburante.

▲Importante

• Riempire sempre il serbatoio del carburante alla fine della giornata lavorativa.
• Il tappo del serbatoio del carburante è dotato di uno sfiato. Assicurarsi di pulire lo sfiato quando si riempie il serbatoio.

Se lo sfiato è ostruito dal fango, il serbatoio del carburante perderà pressione.

6.2.2. Scarico di acqua o aria dal serbatoio del carburante

Pericolo

Quando si scarica acqua o aria dal carburante, tenersi sempre lontano dalle fiamme.

Se il motore a benzina non è stato utilizzato per un lungo periodo, potrebbe non avviarsi quando si tenta di avviarlo. È necessario procedere come segue:

1. Chiudere l'interruttore del serbatoio del carburante.

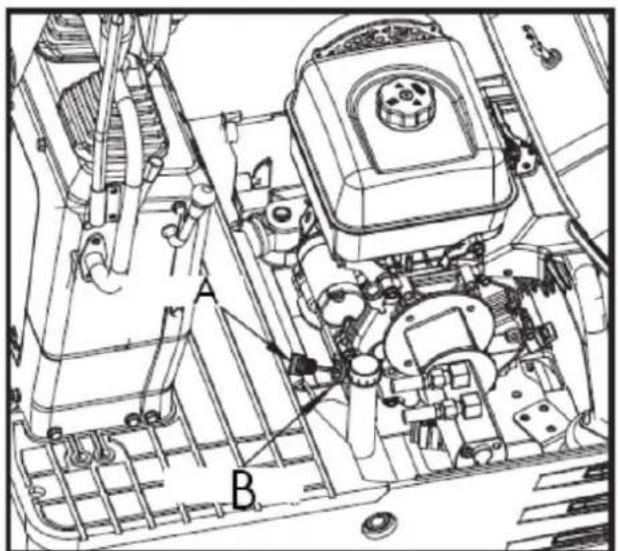

A. Interruttore del serbatoio del carburante

1. Svitare il bullone della porta di sfiato del carburatore per drenare l'acqua o la benzina dal carburante.
2. Chiudere il bullone di sfiato del carburatore.
3. Accendere l'interruttore del serbatoio del carburante.
4. Avviare il motore.

A. Ventilazione del carburatore

6.2.3. Controllare il livello dell'olio motore

▲Importante

Spegnere il motore prima di controllare il livello dell'olio.

Inserire completamente l'astina di livello dell'olio nell'apertura predisposta, estrarla nuovamente e controllare il livello dell'olio; se necessario, rabboccare. La macchina deve essere posizionata su una superficie piana durante il controllo del livello dell'olio.

A. Indicatore dell'olio B. Riempimento del foro

▲Importante

Utilizzare olio motore con la viscosità adeguata (in base alla temperatura esterna).

Dopo aver spento il motore, attendere cinque minuti e controllare il livello dell'olio (l'escavatore deve trovarsi su un terreno pianeggiante).

6.2.4. Controllare il livello dell'olio idraulico

▲Importante

• Per prima cosa abbassare tutti gli attrezzi a terra e poi spegnere il motore.
• Prima di riempire con olio, pulire tutta la sabbia e la polvere attorno alla porta dell'olio. Assicurarsi di utilizzare lo stesso tipo di fluido idraulico.

• L'escavatore è stato riempito con fluido idraulico prima della consegna.

• Spostare l'escavatore su un terreno pianeggiante. Estendere ciascuna asta del cilindro fino alla posizione centrale e posizionare la benna a contatto con il terreno.

• Controllare il livello dell'olio per vedere se raggiunge il segno centrale a una temperatura normale compresa tra 10 e 30 °C.

• Il livello dell'olio è sufficiente se si trova tra i segni.

• Se il livello dell'olio è troppo basso, aggiungere olio a sufficienza attraverso il foro di riempimento prima di avviare il motore. Questo passaggio è importante per proteggere il sistema idraulico.

A. Tappo del serbatoio del carburante B. Livello dell'olio specificato

6.2.5. Punti di lubrificazione

Attenzione

• Per prima cosa abbassare tutti gli accessori a terra e poi spegnere il motore.
• Mentre si unge, fare attenzione a non calpestare i rebbi del cucchiaio.
• Quando si eseguono lavori di scavo in acqua, ingrassare generosamente i seguenti punti. Una volta terminato il lavoro, ingrassare nuovamente.

Ingrassare i raccordi di ingrassaggio contrassegnati dalle frecce nella seguente illustrazione:

A (x2) B (x2) C (x1) D (x2) E (x1)

A. Perno del cilindro del cucchiaio
B. Sporgenza del cilindro del braccio
C. Articolazione inferiore del braccio
D. Sporgenza del cilindro della penna
E. Articolazione inferiore della penna

1. Giunto inferiore della penna: x1
2. Articolazione del braccio inferiore: x1
3. Sporgenza del cilindro della penna: x2
4. Sporgenza del cilindro del braccio: x2
5. Perno del cilindro del cucchiaio: x2
6. Punto di rotazione della penna: x1
7. Sporgenza del cilindro laterale: x2
8. Perno di giunzione della lama del bulldozer: x2

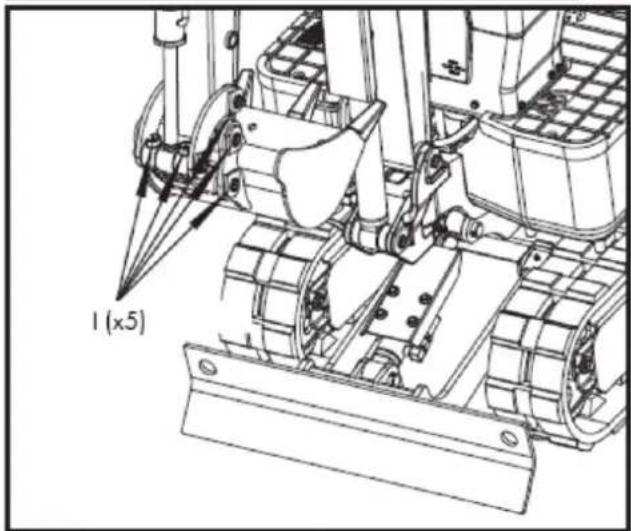

9. Perno del giunto a cucchiaio: x5

F (x1) G (x2)

H (x2)

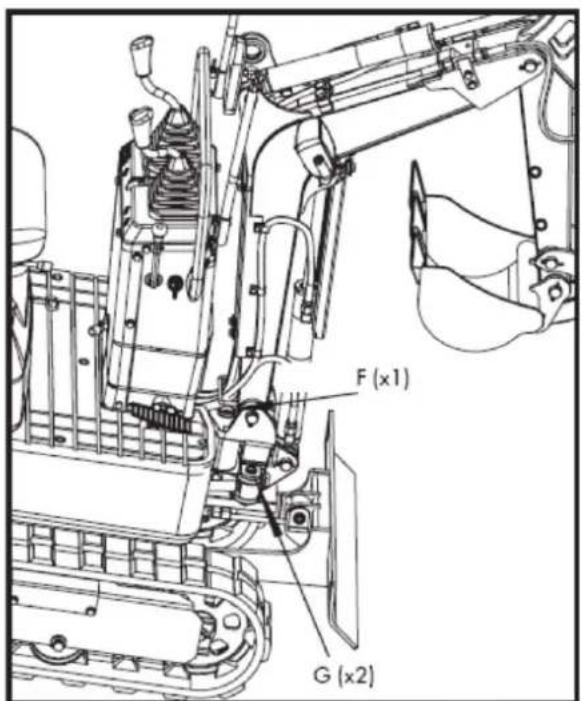

F. Punto di snodo di rotazione del braccio
G. Sporgenza laterale del cilindro
H. Perno di giunzione della lama
I. Perno di giunzione a cucchiaio

1. Pistola per grasso

2. Grasso

Nota: la pistola per grasso e il grasso sono conservati nella scatola.

6.2.6. Controllare la ventola di raffreddamento

Attenzione

Arrestare sempre il motore prima di controllare la ventola di raffreddamento. Indossare protezioni per gli occhi durante la pulizia con aria compressa.

1. Quando fa caldo, controlla la ventola di raffreddamento più frequentemente per assicurarti che funzioni correttamente. Controlla l'eventuale accumulo di polvere sulla ventola di raffreddamento della testata dei motori a benzina. Se c'è molta polvere, usa aria compressa per pulirla.

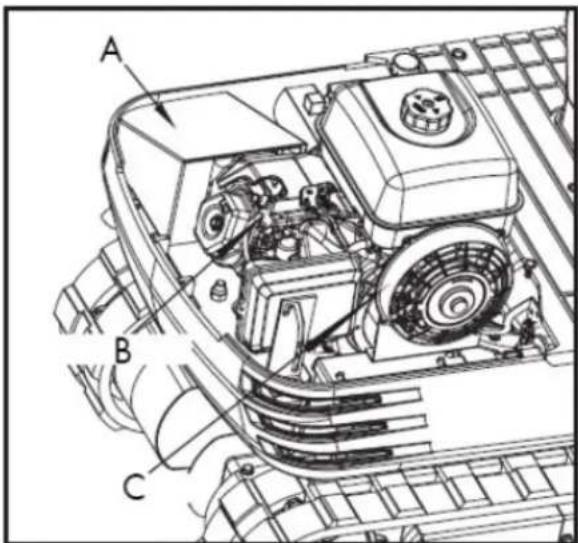

2. Controllare che il camino e il coperchio della marmitta non siano arrugginiti. Verificare che lo strato isolante del coperchio della marmitta sia intatto.

A B C

1. Coperchio marmitta 2. Testata cilindro 3. Ventola di raffreddamento

▲ Importantante

La ventola di raffreddamento deve essere pulita affinché il motore non si surriscaldi e l'aria possa circolare liberamente nel sistema.

6.2.7. Pulizia del motore e dei cavi elettrici

Attenzione

Arrestare sempre il motore prima di pulire i cablaggi, i cavi e il motore.

Prima di iniziare, controllare la batteria, i cavi e il cablaggio, la marmitta o il motore per verificare la presenza di sostanze infiammabili. Rimuoverle completamente.

6.2.8. Controllo del circuito elettrico

Verificare che non vi siano disconnessioni, cortocircuiti o terminali allentati nel circuito elettrico.

6.2.9. Lavare l'intera macchina

▲ Importante

Non lavare l'escavatore con il motore acceso. L'acqua potrebbe entrare nel filtro dell'aria e danneggiare il motore. Assicurarsi che il filtro dell'aria sia sempre asciutto.

6.3. Ispezioni periodiche e lavori di manutenzione

6.3.1. Ogni 50 ore di servizio

Cambio dell'olio motore.

Attenzione

Per prima cosa, spegnere il motore e attendere il tempo necessario affinché l'olio si raffreddi.

1. Rimuovere il tappo di scarico situato nella parte inferiore del motore e scaricare tutto l'olio.

▲Importante

Posizionare un contenitore idoneo sotto il motore per raccogliere l'olio esausto. Smaltire l'olio motore esausto secondo le normative locali. Si consiglia di portare l'olio esausto in un contenitore sigillato presso il centro di riciclaggio o la stazione di servizio locale per la raccolta.

1. Serrare nuovamente il tappo di scarico.

2. Riempire con olio nuovo fino al livello richiesto.

3. Lasciare girare il motore al minimo per circa 5 minuti. Controllare il livello dell'olio motore. Per controllare il livello dell'olio motore, inserire completamente l'astina di livello nell'apertura corrispondente e quindi estrarla. Se il livello dell'olio è compreso tra le due tacche, non è necessario aggiungere olio.

▲Importante

Indipendentemente dalle ore di servizio, il cambio dell'olio motore dovrebbe essere effettuato ogni anno.

Volumi di olio motore	1,1 litri
Capacità dell'olio motore	306 cc - 37,2 once (1,1 l)

A B

A. Livello massimo superiore B. Livello minimo inferiore

Nota: la capacità totale dell'olio potrebbe essere fino a 4 once in più rispetto ai volumi indicati a causa dell'angolazione di montaggio del motore e del corretto drenaggio.

Nota: far funzionare il motore con un livello dell'olio basso può causare danni al motore.

Raccomandazioni riguardanti l'olio motore

• L'olio motore influisce sulle prestazioni e sulla durata. Utilizzare olio detergente per motori a 4 tempi.
• Per un uso generale si consiglia la viscosità SAE 10W-30. È possibile utilizzare altre viscosità indicate nella tabella quando la temperatura media della propria zona lo richiede.

- La viscosità SAE dell'olio e la classificazione di servizio sono riportate sull'etichetta API del contenitore dell'olio. Utilizzare olio motore con classificazione API SERVICE SJ o superiore.

Manutenzione della batteria

Attenzione

• Le batterie contengono acido solforico, che può causare gravi ustioni. Evitare qualsiasi contatto con pelle, occhi o indumenti. Antidoto: Esterno: sciacquare abbondantemente con acqua. Interno: bere grandi quantità di acqua o latte.
• Contattare immediatamente un medico. Occhi: sciacquare abbondantemente con acqua per 15 minuti e consultare immediatamente un medico. Tenere le batterie fuori dalla portata dei bambini.
• Prima di ispezionare o rimuovere la batteria, assicurarsi di spegnere il motore e di portare l'interruttore di avviamento in posizione "OFF".
• Quando si rimuove una batteria, scollegare sempre per primo il cavo di massa negativo. Quando si installa una batteria, fare il contrario: collegare sempre il cavo di massa per ultimo. Questo previene una possibile esplosione causata da scintille.

• Indossare sempre protezioni per gli occhi quando si lavora con la batteria.

• Controllare se la batteria presenta segni di deformazione.

• Se la batteria è deformata, sostituirla.
• Pulisci il coperchio della batteria (foro di sfiato) per rimuovere la polvere.
• Controllare che il collegamento del terminale della batteria non sia allentato. In tal caso, serrarlo nuovamente. Prestare attenzione quando si serra la vite positiva e assicurarsi che l'utensile utilizzato non tocchi il coperchio.

Avvertimento

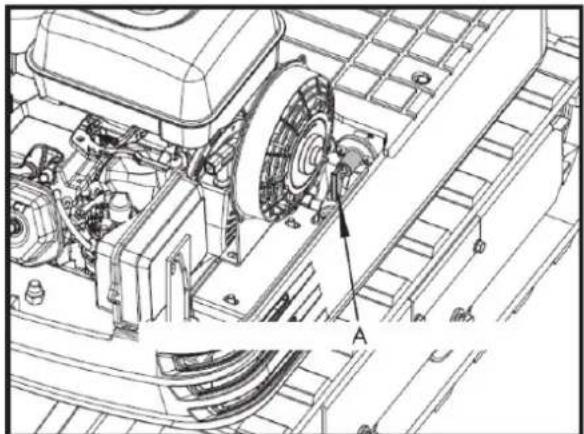

Prima di stringere la vite positiva, assicurarsi di disattivare prima l'interruttore del filo di terra negativo.

A. Interruttore del filo di terra negativo (OFF)

Ricarica della batteria

1. Per caricare lentamente la batteria, collegare il terminale positivo della batteria al terminale di carica positivo e il terminale negativo al terminale negativo, quindi ricaricare nel modo consueto.
2. La ricarica rapida è solo per le emergenze. Carica parzialmente la batteria rapidamente e ad alta velocità.
   Quando si utilizza una batteria a ricarica rapida, è necessario ricaricarla il prima possibile.
   In caso contrario, la durata della batteria sarà ridotta.
3. Quando si sostituisce una vecchia batteria con una nuova, utilizzare una batteria con le stesse specifiche.

Attenzione

• Quando la batteria è attiva, i gas idrogeno e ossigeno in essa contenuti sono estremamente esplosivi. Tenere sempre scintille e fiamme libere lontano dalla batteria, soprattutto durante la ricarica.
• Quando si scollega il cavo della batteria, iniziare dal polo negativo. Quando si collega il cavo alla batteria, iniziare dal polo positivo.
• Non controllare la carica della batteria inserendo un oggetto metallico tra i terminali.

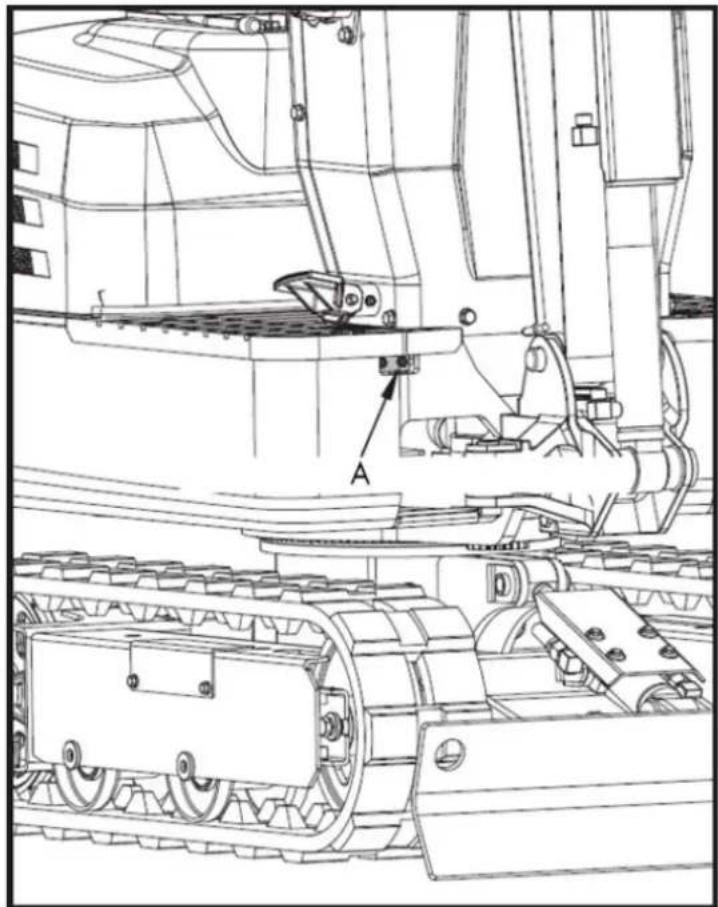

Lubrificazione dei denti del piatto oscillante

1. Riempire di grasso attraverso l'apposito ugello (all'estrema destra).
2. Lubrificazione in ogni posizione di 90° (1,58 rad.) del telaio girevole.
3. Riempire con circa 50 g di grasso (circa 20 pompate con la pistola per grasso). Distribuire il grasso sui denti.

Pistola per grasso (per denti dei cuscinetti)

Ispezione e pulizia del filtro dell'aria

Aprire il cofano motore e rimuovere il parapolvere. Rimuovere solo l'elemento esterno, pulire l'elemento e l'interno dell'alloggiamento e rimontare il tutto.

Durante il montaggio, fare attenzione a installare il coperchio antipolvere in modo che il segno TOP (freccia) sia rivolto verso l'alto. Non rimuovere l'elemento interno.

▲ Importantante

- Se la macchina viene utilizzata in aree polverose, l'elemento del filtro dell'aria deve essere ispezionato e pulito più frequentemente rispetto agli intervalli di manutenzione specificati.

- Il filtro dell'aria è dotato di un elemento secco; mantenerlo pulito dall'olio.

- Non avviare il motore senza il filtro dell'aria.

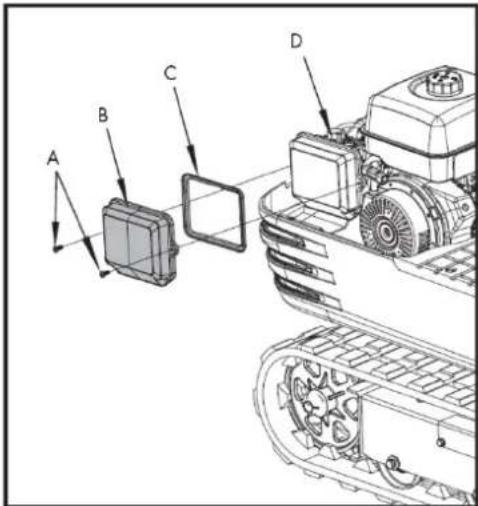

A. Bullone di fissaggio
B. Coperchio del filtro dell'aria
C. Elemento del filtro dell'aria
D. Sede del filtro dell'aria

Manutenzione del filtro dell'aria

Attenzione

Utilizzare protezioni per gli occhi.

Pulizia ad aria compressa

La pressione dell'aria compressa deve essere inferiore a 205 kPa (2,1 kgf/cm²) e la cartuccia deve essere pulita con aria compressa dall'interno verso l'esterno fino alla scomparsa di tutti i depositi di polvere.

Se l'aspirazione dell'aria rimane insufficiente o il colore dei gas di scarico è anomalo anche dopo la pulizia, è necessario sostituire l'elemento del filtro dell'aria.

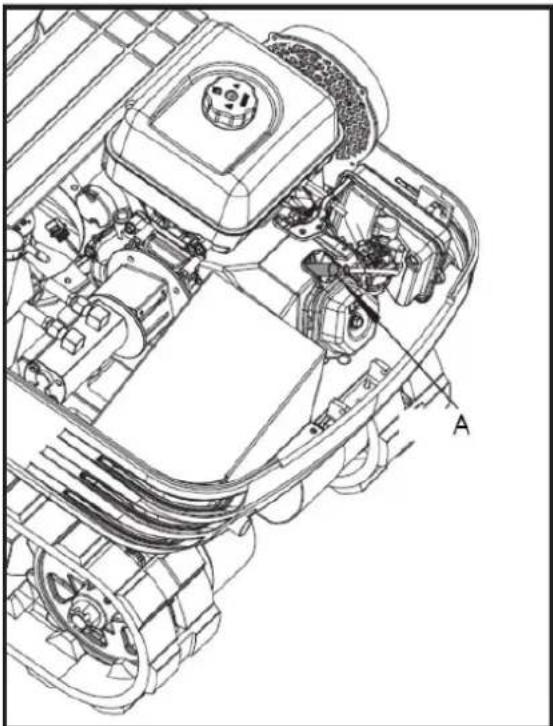

Controllo della candela

Utilizzare una chiave per candele per rimuovere la candela e controllare che non vi siano depositi carboniosi sullo spillo di accensione. In tal caso, pulire i depositi. Sostituire lo spillo se difettoso.

Manutenzione delle candele

- Si consiglia l'uso delle candele 99-1093, 99-113.

Riferimenti incrociati:

• Il riferimento incrociato del campione è: RN9YC (alcune tabelle mostrano RN9YCC).
• Riferimento incrociato candele NGK: BPR6ES
• Il riferimento incrociato per le candele BOSCH è: WR6DC

Attenzione

L'utilizzo di una candela sbagliata può causare danni al motore.

1. Quando il motore è freddo, scollegare il cappuccio della candela e rimuovere eventuali detriti dalla zona della candela con aria ad alta pressione.
2. Rimuovere la candela utilizzando una chiave per candele da 13/16 di pollice.
3. Ispezionare la candela. Sostituirla se gli elettrodi sono usurati o se l'isolante è crepato o scheggiato. La distanza tra gli elettrodi della candela deve essere regolata a 0,027-0.030 pollici.
4. Installare la candela con attenzione per evitare di danneggiare la filettatura. Avvitare la candela a mano finché non smette di girare.
5. Stringere la candela con una chiave per candele da 13/16 di pollice. Serrare di 1/4 di giro dopo che la candela si è posizionata correttamente.

Attenzione

Una candela allentata può surriscaldare e danneggiare il motore. Un serraggio eccessivo della candela può danneggiare la filettatura della testata.

1. Posizionare il cappuccio della candela. Assicurarsi che il cappuccio della candela sia saldamente in posizione.

6.3.2. Ogni 100 ore di servizio

Nota: eseguire tutte le revisioni delle 50 ore contemporaneamente.

Lubrificazione del piatto oscillante

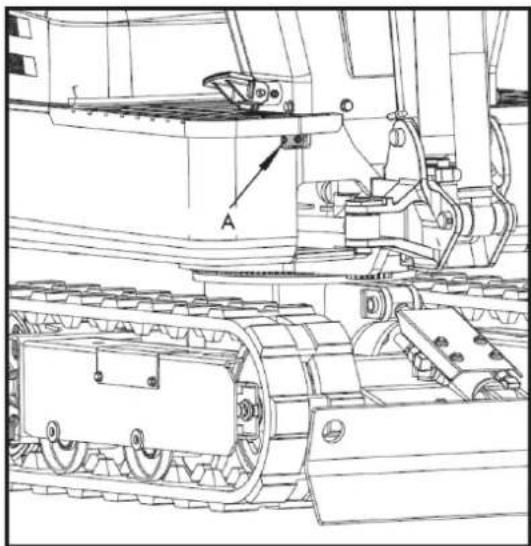

1. Ingrassare tramite l'apposito ingrassatore.
2. Lubrificazione in ogni posizione di 90° del telaio oscillante.
3. Utilizzando la pistola per grasso, effettuare 5 iniezioni in ogni posizione.

A. Pistola per grasso

6.3.3. Ogni 200 ore di servizio

Nota: eseguire la manutenzione delle 50 e delle 100 ore contemporaneamente.

Sostituzione dell'elemento del filtro dell'aria

• Aprire il cofano motore e rimuovere il parapolvere.
• Rimuovere e sostituire gli elementi esterni e interni con elementi nuovi.
• Durante il rimontaggio, installare il coperchio antipolvere in modo che il segno TOP (freccia) sia rivolto verso l'alto.

A. Bullone di fissaggio
B. Coperchio del filtro dell'aria
C. Elemento del filtro dell'aria
D. Sede del filtro dell'aria

Attenzione

Ridurre il periodo di sostituzione se si utilizza il prodotto in aree con molta polvere o sabbia.

Controllo della linea del carburante

1. Controllare che tutti i tubi e le fascette stringitubo siano ben stretti e integri.
2. Se i tubi e le fascette sono usurati o danneggiati, sostituirli o ripararli immediatamente.

6.3.4. Ogni 1000 ore di servizio

Nota: eseguire contemporaneamente la manutenzione delle 50, 100, 200 e 500 ore.

Cambio dell'olio idraulico

(Include la sostituzione del filtro di aspirazione e del filtro di ritorno del serbatoio idraulico).

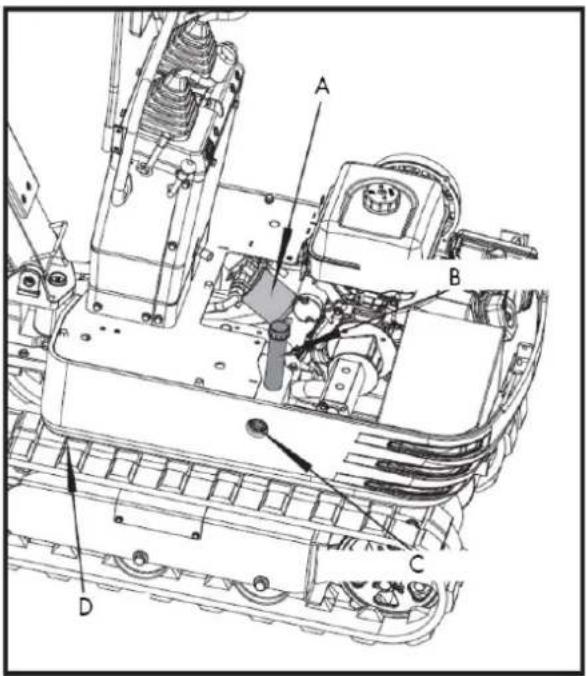

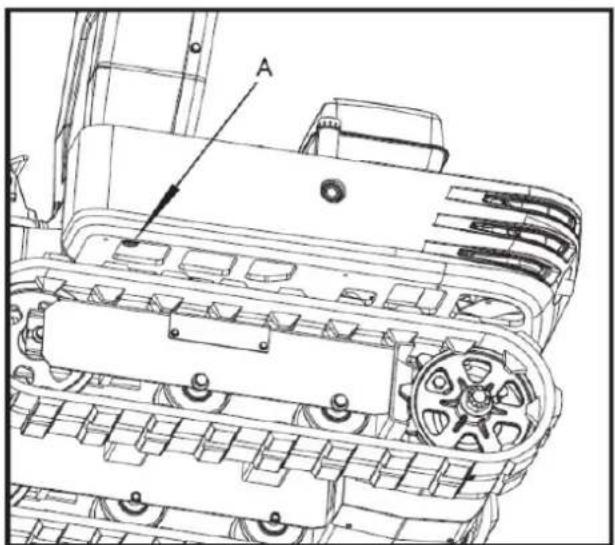

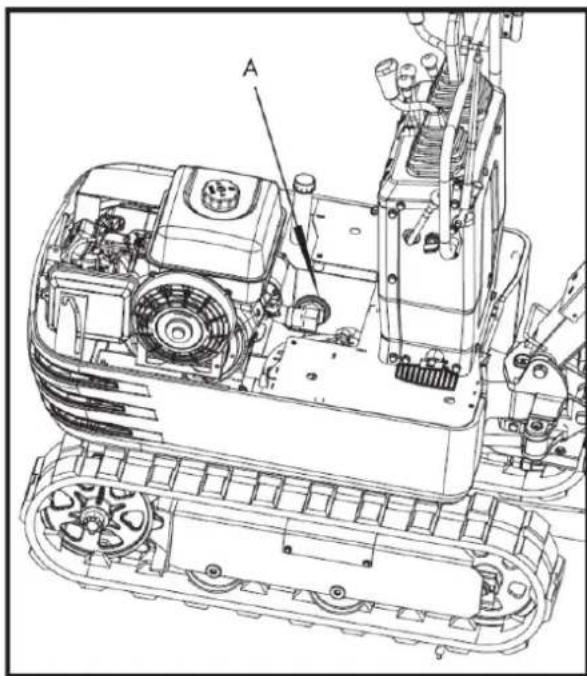

A. Filtro di aspirazione

A. Filtro di ritorno
B. Riempitore di olio idraulico
C. Finestra dell'olio idraulico
D. Tappo di scarico

Controllare la posizione della spia dell'olio idraulico. Se è inferiore a 1/3 della posizione della spia dell'olio, aggiungere olio.

Volumi di olio idraulico	Serbatoio idraulico	Circa 10,8 l
	Volumi totali di petrolio	Circa 14 litri

Controllo dell'olio idraulico

1. Sostituzione e rabbocco dell'olio idraulico.

a. Per la sostituzione o il rabbocco dell'olio, utilizzare solo gli oli consigliati elencati nel manuale dell'operatore.
b. Quando si rabbocca l'olio, non mescolare oli di marche diverse.

1. Sostituzione del filtro di ritorno e dell'olio.

a. Il filtro deve essere sostituito più frequentemente a causa della contaminazione derivante dal frequente montaggio e smontaggio dei tubi.
b. Utilizzare il filtro sostitutivo corretto.
c. Cambio dell'olio in base alle ore di funzionamento

	Filtro di ritorno dell'olio idraulico	Filtro di aspirazione
Lavoro normale con escavatore	ogni 1000 ore	1000 ore

6.3.5. Manutenzione annuale

Cablaggio elettrico e fusibili

• Controllare periodicamente che i collegamenti dei terminali siano corretti.
• Cavi allentati o danneggiati possono causare malfunzionamenti all'impianto elettrico. Potrebbero verificarsi cortocircuiti, perdite elettriche e altri problemi costosi.
• Controllare il cablaggio e sostituire immediatamente eventuali componenti danneggiati. Se un fusibile si brucia poco dopo la sostituzione, contattare il rivenditore più vicino. Non utilizzare mai un fusibile diverso da quello specificato.

Sostituzione della candela

Sostituire dopo 1 anno o 500 ore di utilizzo.

6.3.6. Manutenzione biennale

Sostituzione del tubo del carburante.

Nota: vedere "Controllo della linea del carburante" nel programma di manutenzione ogni 200 ore

6.4. Altri aggiustamenti e sostituzioni

6.4.1. Regolazione della traccia

Per allentare i binari, seguire questa procedura:

1. Rimuovere la copertura della piastra laterale e allentare il dado M20 all'interno utilizzando una chiave da 30 mm.
2. Regolare il bullone esagonale M20x120 e ruotarlo in senso orario per stringere il binario; il binario si allenta se ruotato in senso antiorario.
3. Dopo la regolazione, serrare il dado M20 con una chiave.

Attenzione

Non passare sotto l'escavatore.

Nota: la coppia di serraggio deve essere compresa tra 98 e 108 Nm.

1. Installare la copertura della piastra laterale.

▲ Importante

• Se i cingoli sono troppo stretti, l'usura aumenta.
• Se i cingoli sono troppo lenti, i pattini possono entrare in collisione con la ruota dentata, aumentandone l'usura.
• Il bruco potrebbe dislocarsi o fuoriuscire.
• Pulire il bruco dopo ogni utilizzo.
• Se la tensione del cingolo aumenta a causa dell'accumulo di fango, sollevare il cingolo utilizzando il braccio, il braccio di spinta e la pala, far girare il motore al minimo e rimuovere con attenzione il fango dal cingolo, in particolare dalle aperture delle piastre di giunzione.

Stringere i binari come specificato

A. Vite M20x120
B. Dado M20
C. Chiave regolabile da 30 mm

1. Tendere il cingolo in posizione sollevata in modo che il gioco (la distanza tra il rullo di guida e la superficie interna del cingolo) sia compreso tra 10 e 15 mm (vedere illustrazione). In questo caso, il giunto del cingolo è posizionato in alto al centro, tra la ruota di rinvio e la ruota dentata.

Pericolo

• Non lavorare sotto la macchina in queste condizioni.
• Per la vostra sicurezza, non fate affidamento su dispositivi con supporto idraulico, poiché potrebbero perdere, cadere improvvisamente o abbassarsi accidentalmente.

• Assicurarsi che non vi siano ostacoli, come pietre, incastrati nel cingolo. Rimuovere tali ostacoli prima di regolare la tensione del cingolo.
• Giunzione del cingolo. Le estremità del cingolo in gomma sono unite da una giunzione. Durante la regolazione dei cingoli, la giunzione deve essere posizionata in alto al centro, tra la ruota di rinvio e la ruota dentata. Se la cucitura non è posizionata correttamente, i binari saranno troppo lenti e dovranno essere regolati nuovamente.
• Dopo la regolazione, ruotare il binario una o due volte per controllare la tensione.
• Inoltre, quando si regolano i cingoli in gomma, è necessario tenere conto dei seguenti punti.

o (1) Se il cingolo si allenta di più di 0,98 pollici (25 mm), regolarlo nuovamente.

(2) Controllare la tensione del cingolo 30 ore dopo il primo utilizzo e regolarla nuovamente se necessario. Successivamente, controllarla e regolarla ogni 50 ore di servizio.

Informazioni speciali sull'uso dei cingoli in gomma

1. In curva, è preferibile procedere lentamente. Evitare curve strette per ridurre l'usura dei cingoli e l'ingresso di sporcizia.
2. Se i cingoli sono intasati da troppa sporcizia e sabbia, spostare la macchina indietro di una breve distanza in linea retta per rimuovere la sporcizia e la sabbia, quindi è possibile svoltare.
3. Evitare l'uso di cingoli in gomma su letti di fiumi, terreni sassosi, cemento armato e piastre di ferro. La gomma può danneggiarsi e aumentare l'usura dei cingoli.

6.4.2. Cambia il cubo

Attenzione

• Durante la rimozione o l'installazione dei perni di accoppiamento, potrebbero generarsi trucioli. Indossare sempre guanti, occhiali di sicurezza e un casco.
• Quando si cambia attrezzatura con il motore in funzione, lavorare sempre in due. Una persona siede sul sedile dell'operatore e l'altra lavora sulla macchina.
• Non usare le dita per centrare i fori, perché potrebbero ferirsi o addirittura tagliarsi in caso di movimenti improvvisi e incontrollati.
• Leggere il manuale degli accessori per garantire un funzionamento corretto e sicuro durante l'installazione di altri accessori.

6.4.3. Fusibili

Sostituzione del fusibile

Per proteggere i circuiti elettrici è previsto un fusibile ritardato. Se il fusibile si brucia, controllare i circuiti elettrici per eventuali problemi e sostituirlo con un nuovo fusibile ritardato compatibile.

1. Rimuovere il coperchio della scatola dei fusibili.
2. Sostituire il fusibile bruciato con uno nuovo della stessa capacità.

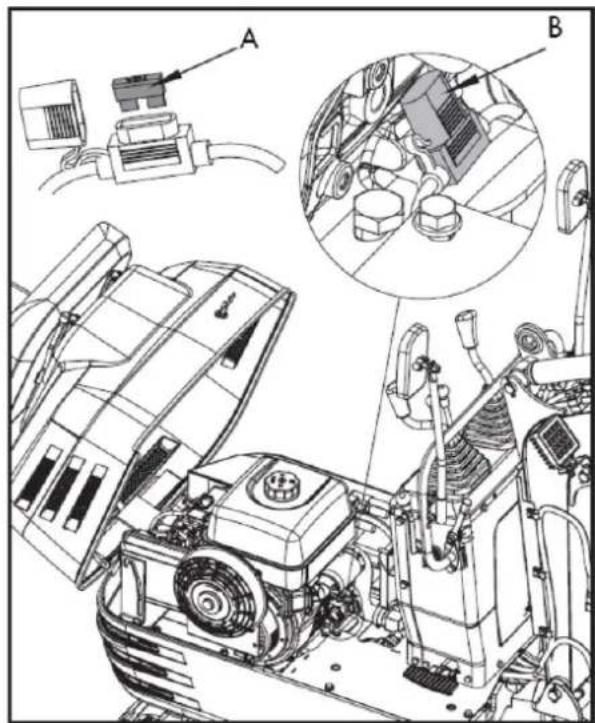

A. Fusibile B. Scatola dei fusibili

Capacità dei fusibili e dei circuiti

N.	Capacità	Circuito
1.	10A	Fusibile del relè funzionante
2.	10A	Fusibile della lampada da lavoro, clacson e contaore

6.4.4. Funzionamento in condizioni di freddo

Preparazione alle operazioni in climi freddi

1. Sostituire l'olio motore e l'olio idraulico con altri di viscosità adatta ai climi freddi.
2. Quando fa freddo, la potenza della batteria diminuisce e il liquido della batteria può congelare se la batteria non è sufficientemente carica.

Per evitare che il liquido della batteria si congli, assicurarsi di mantenere la batteria carica almeno al 75% o più della sua capacità dopo l'uso.

Per facilitare il successivo avviamento, si consiglia di conservare la batteria in locali chiusi o riscaldati.

Procedura dopo il completamento dei lavori

Pulire accuratamente l'escavatore dopo l'uso e asciugarlo con un panno. In caso contrario, fango e sporcizia sui cingoli potrebbero congelare se la temperatura scende sotto 0 °C. In tal caso, l'escavatore sarà inutilizzabile. Riporre l'escavatore in un luogo asciutto; se ciò non fosse possibile, riporlo su assi di legno o stuoie. Se l'escavatore viene riposto su un terreno bagnato o fangoso, i cingoli potrebbero congelare durante la notte. In tal caso, l'escavatore sarà inutilizzabile.

Inoltre, gli steli dei cilindri idraulici devono essere asciugati accuratamente. In caso contrario, eventuali perdite di acqua sporca dalle guarnizioni potrebbero causare gravi danni.

6.5. Conservazione a lungo termine

Attenzione

• Non pulire l'escavatore con il motore acceso.
• Per evitare il pericolo di avvelenamento da gas di scarico, non far funzionare il motore in un edificio chiuso senza adeguata ventilazione.
• Quando si ripone l'escavatore, rimuovere la chiave dall'interruttore di accensione per evitare un uso non autorizzato e lesioni.

Magazzinaggio

Se l'escavatore deve essere riposto per un periodo di tempo prolungato, osservare le seguenti procedure:

1. L'intero escavatore deve essere accuratamente pulito e, in ogni caso, riposto al chiuso. Se l'escavatore deve essere riposto all'aperto, posizionare delle assi di legno su un terreno pianeggiante, posizionare l'escavatore sulle assi e coprirlo completamente.
2. Eseguire il cambio dell'olio e ingrassare l'escavatore.
3. Ingrassare accuratamente le sezioni visibili delle bielle.
4. Rimuovere la batteria e conservarla al chiuso.

▲Importante

Lavare l'escavatore dopo aver spento il motore. Se si lava l'escavatore con il motore acceso, l'acqua potrebbe entrare nel filtro dell'aria attraverso le prese d'aria, causando problemi al motore. Lavare accuratamente il filtro dell'aria, ma non spruzzarlo con acqua.

Utilizzo successivo

Si prega di osservare le seguenti procedure quando si utilizza la macchina dopo un periodo di inutilizzo prolungato

1. Pulire il grasso dalle aste dei cilindri idraulici.
2. Avviare il motore e azionare gli attrezzi e il meccanismo di azionamento a vuoto per far circolare l'olio idraulico. (Se la macchina viene riposta per più di un mese, seguire i passaggi (1) e (2) una volta al mese.)

6.6. Sostituzione periodica dei componenti importanti

Per garantire un funzionamento sicuro, si raccomanda vivamente di ispezionare e sottoporre a manutenzione la macchina a intervalli regolari. Per maggiore sicurezza, chiedere al proprio rivenditore di sostituire i seguenti componenti importanti.

Questi componenti sono soggetti a degrado o usura nel tempo. È difficile valutare il grado di deterioramento durante le ispezioni di routine. Pertanto, devono essere sostituiti con componenti nuovi, indipendentemente dal fatto che l'usura sia visibile dopo un certo periodo di utilizzo.

Se si riscontra che uno di essi risulta usurato anche prima dell'uso previsto, è necessario ripararlo o sostituirlo allo stesso modo delle altre parti.

Se una delle fascette stringitubo risulta deformata o crepata, è necessario sostituirla.

Per i tubi idraulici che non richiedono una sostituzione periodica, ispezionarli secondo i seguenti punti. Se si rilevano problemi, serrarli o sostituirli.

Quando si sostituiscono i tubi idraulici, sostituire gli O-ring e le guarnizioni con altri nuovi.

Per la sostituzione di parti importanti, contattare il rivenditore.

Durante le successive ispezioni periodiche, controllare anche i tubi flessibili del carburante e i tubi flessibili idraulici.

Intervallo di ispezione	Posti di blocco
Controlli giornalieri	Perdite d'olio nei raccordi e nei punti dei tubi flessibili del carburante e idraulici.
Ogni mese	Perdita di olio nei raccordi e nei punti dei tubi flessibili del carburante e idrauliciDanni ai tubi flessibili del carburante e idraulici (crepe, abrasioni)
Ogni anno	Perdita di olio nei raccordi e nei punti dei tubi flessibili del carburante e idrauliciInterferenze, deformazioni, degradazioni, torsioni e altri danni (crepe, sfregamento) dei tubi flessibili del carburante e idraulici

Elenco dei componenti importanti che devono essere sostituiti ogni 4000 ore di utilizzo o ogni 2 anni. Contattare il proprio rivenditore autorizzato per la manutenzione.

• Tubo flessibile idraulico (aspirazione)
• Tubo flessibile idraulico (alimentazione)
• Tubo flessibile idraulico (cilindro del braccio)
• Tubo flessibile idraulico (cilindro del braccio)
• Tubo flessibile idraulico (cilindro della benna)
• Tubo flessibile idraulico (cilindro rotante)
• Tubo flessibile idraulico (cilindro dell'escavatore e cilindro del cingolo)
• Tubo flessibile idraulico
• Tubo flessibile idraulico (motore rotativo)

Nota: per evitare gravi danni al sistema idraulico, utilizzare solo tubi idraulici approvati dal produttore.

6.7. Oli consigliati

6.7.1. Raccomandazioni sul carburante

Utilizzare benzina senza piombo con un numero di ottano pari o superiore a 86. Questi motori funzionano al meglio con benzina senza piombo.

Non utilizzare benzina vecchia o contaminata o miscele di olio e benzina. Evitare che sporco o acqua penetrino nel serbatoio del carburante. Utilizzare solo contenitori di carburante idonei e correttamente etichettati.

Contenuto massimo di etanolo raccomandato: 10%. Non compatibile con E15.

6.7.2. Raccomandazioni riguardanti l'olio motore

L'olio motore influisce sulle prestazioni e sulla durata.

Utilizzare olio detergente per automobili a 4 tempi.

Per un uso generale si consiglia SAE 10W-30.

Se la temperatura media della vostra zona lo giustifica, è possibile utilizzare altre viscosità indicate nella tabella.

La viscosità SAE dell'olio e la classificazione di servizio sono riportate sull'etichetta API del contenitore dell'olio. Utilizzare olio motore con classificazione API SERVICE SJ o superiore.

6.7.3. Raccomandazioni riguardanti l'olio idraulico

▲Importante

Prima della consegna, l'olio idraulico utilizzato aveva un grado di viscosità ISO 32.

Tipo di olio idraulico consigliato:

10W AW32

ASLE H-150

ISO 32

6.7.4. Raccomandazioni sui grassi

Applicazione	Conchiglia	Mobile	Exxon
Grasso	Shell Alvania EP2	Mobilux EP2	FARO Q2

6.8. Capacità di sollevamento

1. Le capacità di sollevamento si basano sulla norma ISO 10567 e non superano il 75% del carico di inclinazione statico della macchina o l'87% della capacità di sollevamento idraulico della macchina.
2. Le gare sono le seguenti.

a. (1) Il punto di carico corrisponde alla parte anteriore del bullone del braccio.
b. (2) Le posizioni della macchina sono (i) sul davanti (lama su), (ii) sul davanti (lama giù) e (iii) sul lato.
c. (3) Il cilindro di azionamento è il cilindro del braccio.

1. Vengono presi in considerazione i carichi della benna dell'escavatore, del gancio, dell'imbracatura e degli altri accessori di sollevamento.

Condizioni della macchina: Senza benna, il resto secondo le normative standard.

Avvertimento

È vietato sollevare carichi superiori ai valori indicati nelle tabelle delle capacità di sollevamento.

IT

I valori indicati nella tabella sono validi solo su terreni lisci e duri. Quando si sollevano carichi su terreni morbidi, la macchina potrebbe ribaltarsi perché il carico è concentrato su un solo lato della macchina.

I valori in tabella sono calcolati all'estremità del braccio senza benna. Per determinare i carichi ammissibili per le macchine con benna, è necessario sottrarre il peso della benna dai valori in tabella.

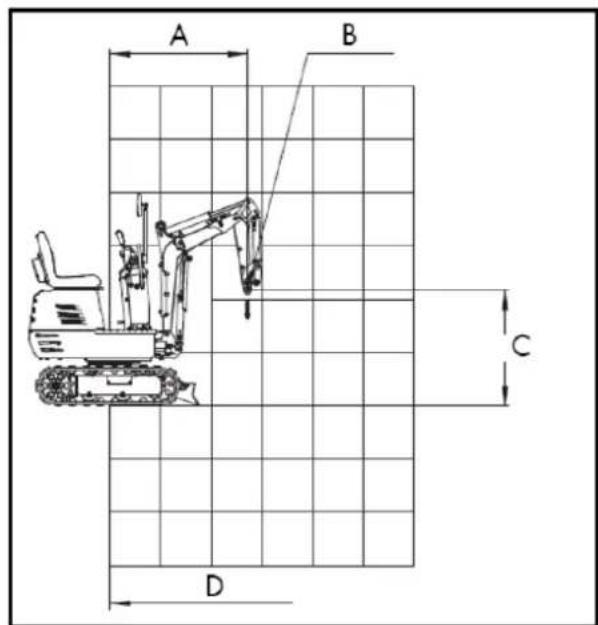

A B C D

A. Raggio del punto di elevazione

B. Punto di elevazione

C. Altezza del punto di elevazione

D. Asse di rotazione

Capacità di sollevamento

(i) Fronte (foglia rivolta verso l'alto)

kN(kg)

Altezza(mm)	Raggio di carico (mm)
	0	380	760	1140	1520	1900	2280
2400
2000
1600					1.1(110)
1200					1.1(110)
800				1.7(170)	1.1(110)	0.8(80)
400				1.6(160)	1.0(100)	0.8(80)
0				1.6(160)	1.0(100)
-400			3.4(340)	1.6(160)	1.0(100)
-800				1.2(120)
-1200
-1600

(ii) Fronte (foglio rivolto verso il basso)

kN(kg)

Altezza(mm)	Raggio di carico (mm)
	0	380	760	1140	1520	1900	2280
2400
2000
1600					1.3(130)
1200					1.3(130)
800				2.1(210)	1.5(150)	1.4(140)
400				2.7(270)	1.8(180)	1.4(140)
0				2.8(280)	1.9(190)
-400			4.2(420)	2.5(250)	1.6(160)
-800				1.2(120)
-1200
-1600

(iii) In alto

kN(kg)

Altezza(mm)	Raggio di carico (mm)
	0	380	760	1140	1520	1900	2280
2400
2000
1600					1.0(100)
1200					1.0(100)
800				1.4(140)	0.9(90)	0.6(60)
400				1.3(130)	0.9(90)	0.6(60)
0				1.2(120)	0.8(80)
-400			2.4(240)	1.2(120)	0.8(80)
-800				1.2(120)
-1200
-1600

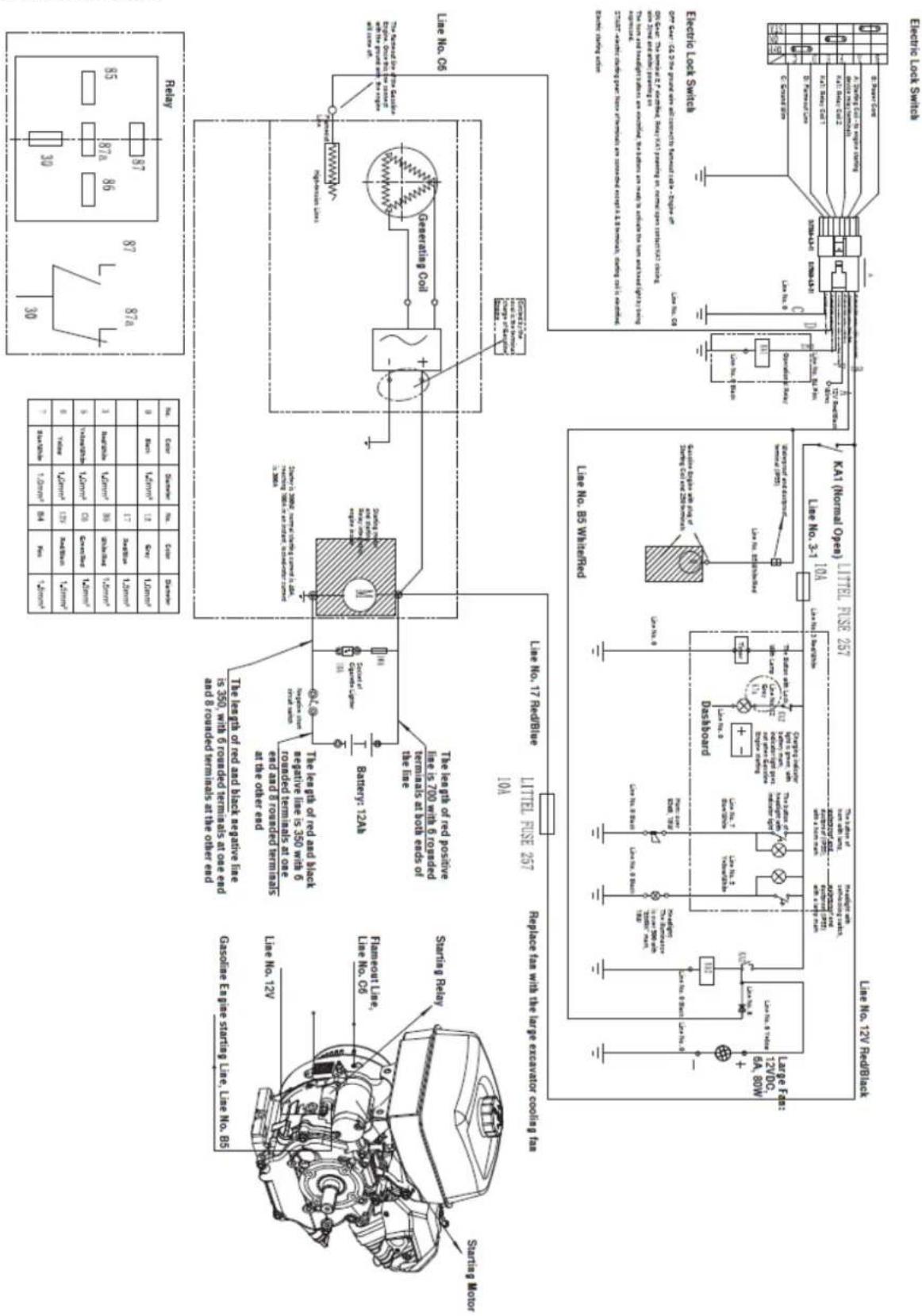

Schema elettrico

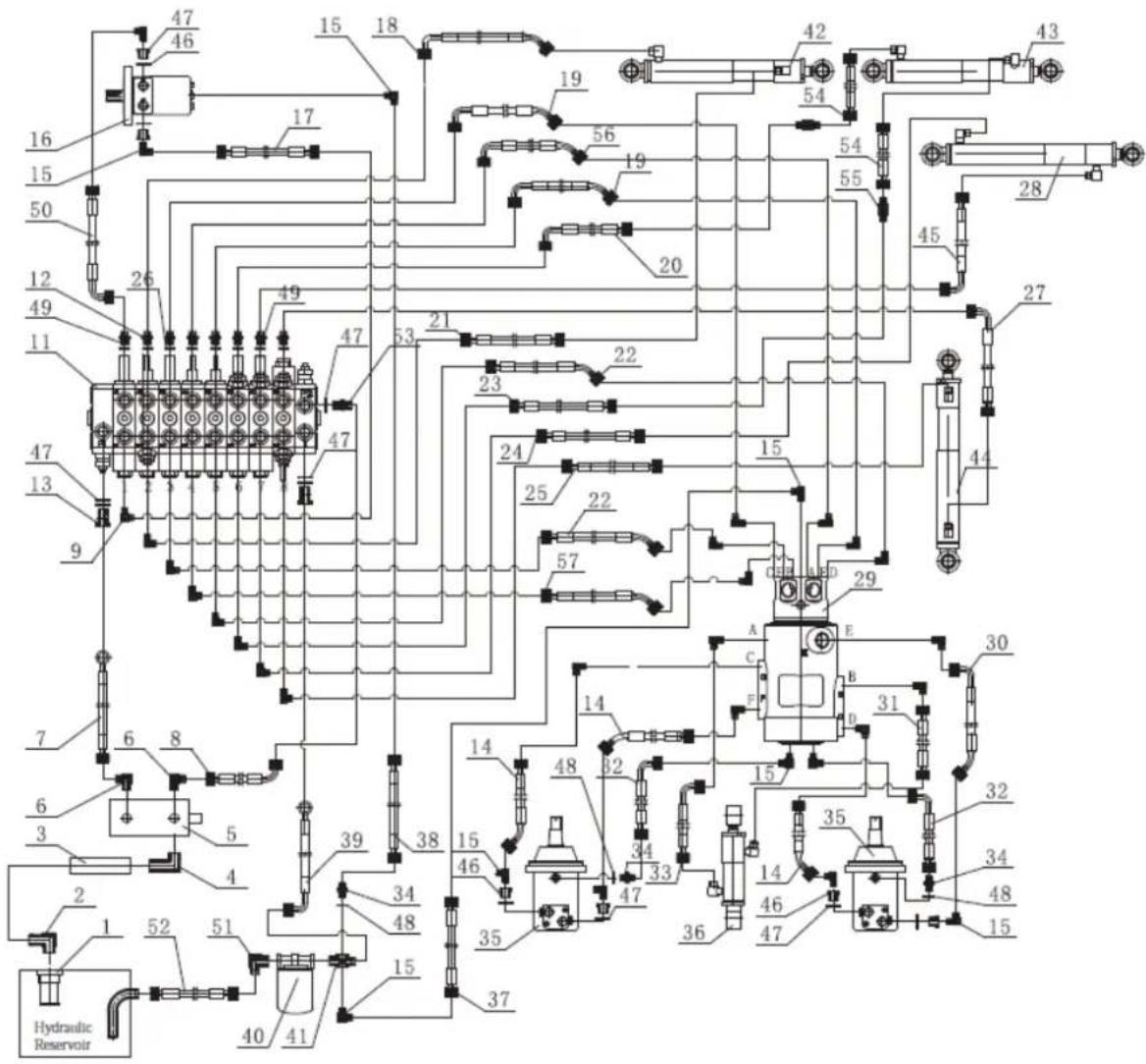

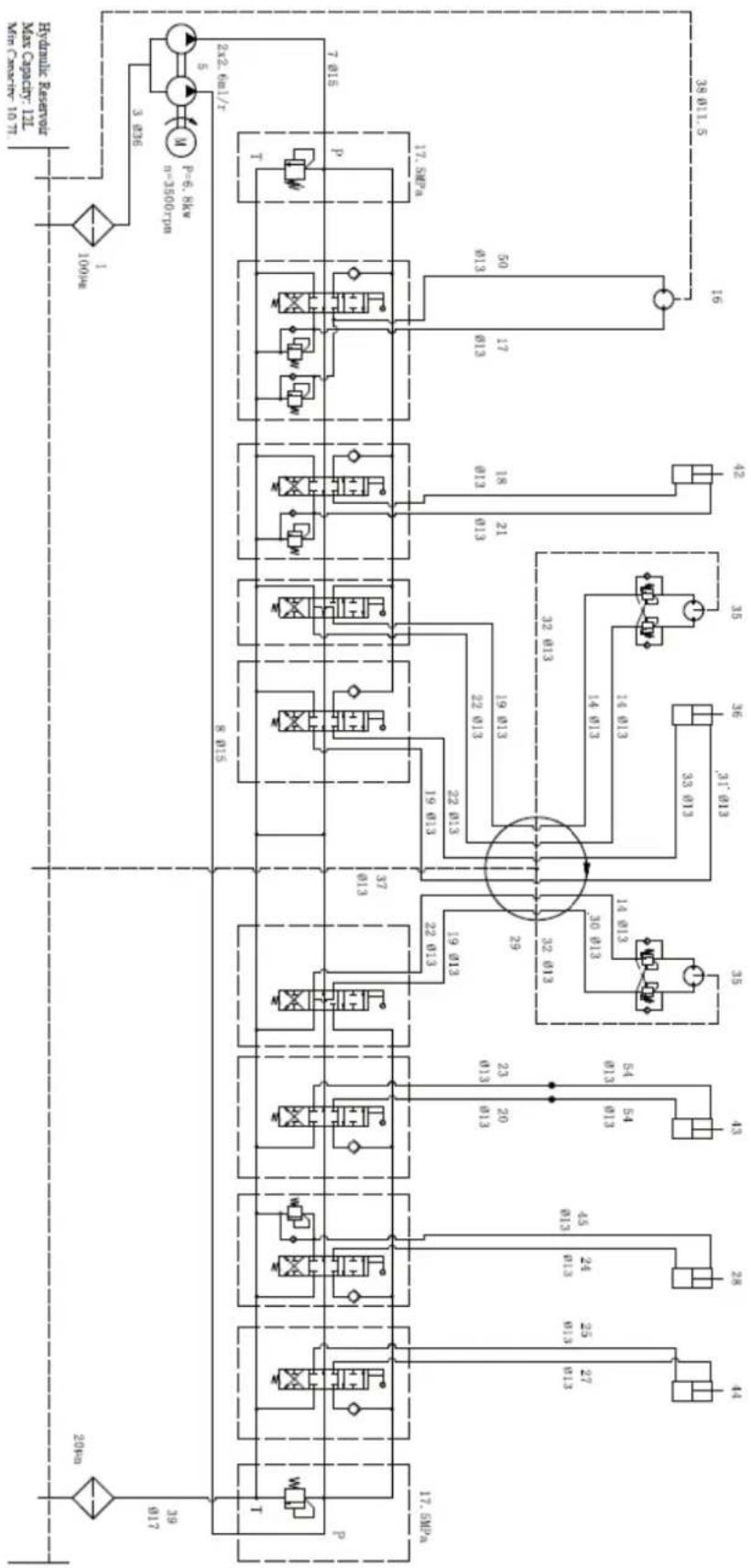

Schema del sistema idraulico

47 46 15 18 19 56 19 54 42 43 16 15 50 26 49 20 55 28 12 49 11 47 21 47 22 23 45 27 44 47 13 9 24 25 22 57 15 CER LID 29 A E C B E F D 30 7 6 8 6 3 5 4 39 38 14 48 32 15 34 33 15 35 36 14 46 47 35 32 34 48 15 Hydraulic Reservoir 1 52 51 40 41 37

7. ACCESSORI OPZIONALI

(Venduto separatamente)

La semplicità costruttiva di questi accessori consente a una sola persona di installarli sugli escavatori per rapidi cambi di attività.

Grazie agli accessori, il tuo escavatore può trasformarsi in uno strumento aggiuntivo per una più ampia gamma di lavori, rendendo la macchina più efficiente.

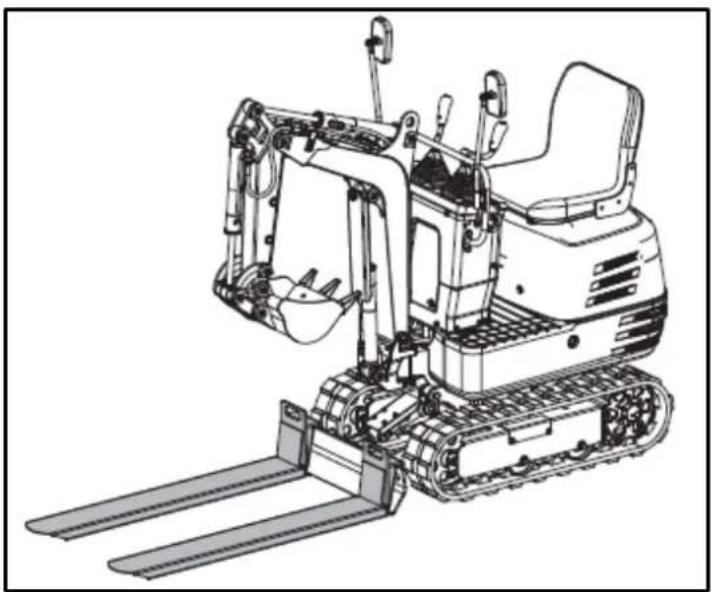

7.1. Chiodi per pallet

Le forche per pallet sono collegate alla lama dozer, che può trasportare, caricare e scaricare vari materiali pallettizzati.

IT

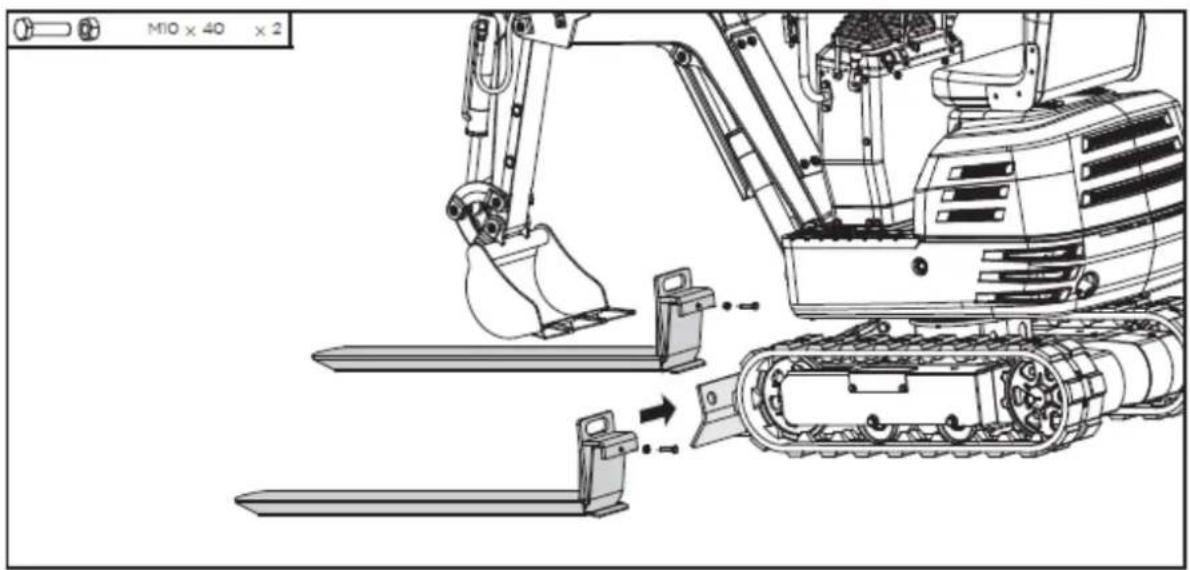

7.1.1. Installazione di chiodi per pallet

• Arrestare la macchina e abbassare la benna a terra.
• Allentare leggermente i bulloni e i dadi M10x40 fissati alle forche del pallet.
• Sollevare leggermente la lama e fissarvi le due forche per pallet.
• Stringere i bulloni per fissare il collegamento.

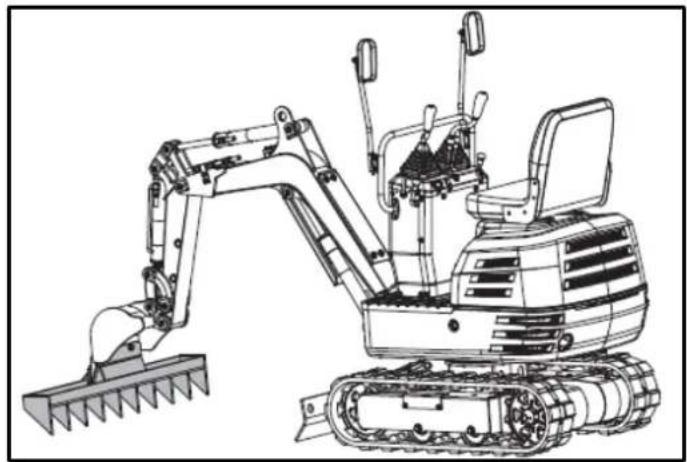

Il rastrello è fissato all'estremità del secchio, rendendolo ideale per raccogliere la paglia, setacciare i rifiuti o livellare il terreno.

7.2.1. Installazione del rastrello

• Arrestare la macchina e sollevare la benna da terra fino all'altezza specificata.

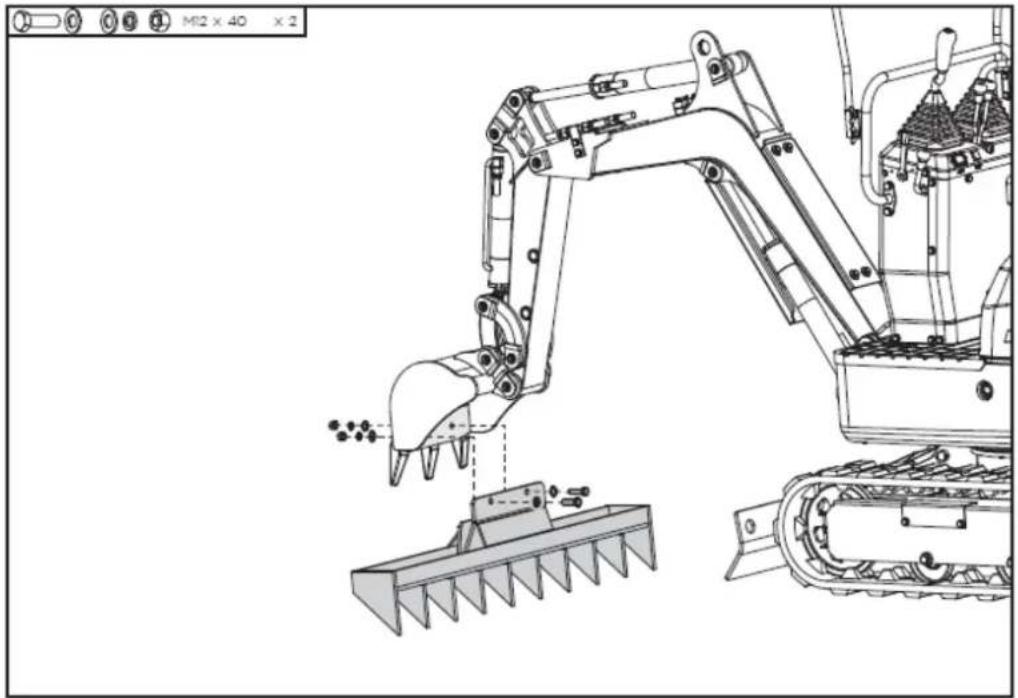

• Rimuovere i bulloni M12x40, le rondelle e i dadi preinstallati sul rastrello.
• Montare il rastrello sulla pala utilizzando questi componenti standard.

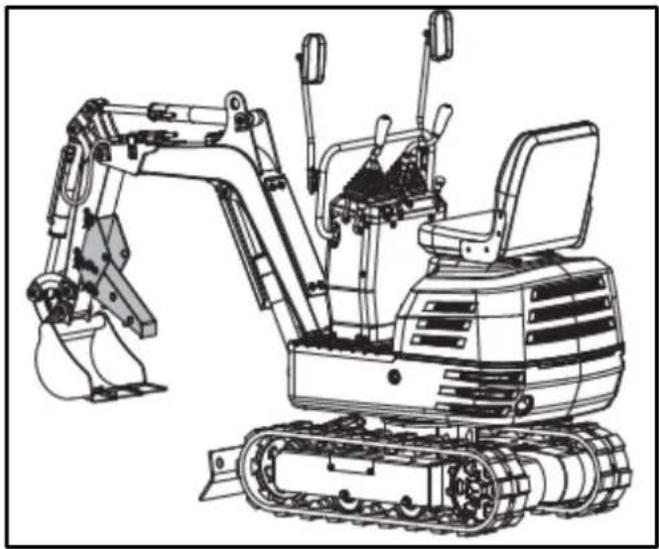

7.3. Pollice aggiuntivo

Il pollice può afferrare i materiali nel secchio. Può essere utilizzato insieme al secchio per afferrare materiali di forma regolare o irregolare, come rocce, legno o detriti di demolizione.

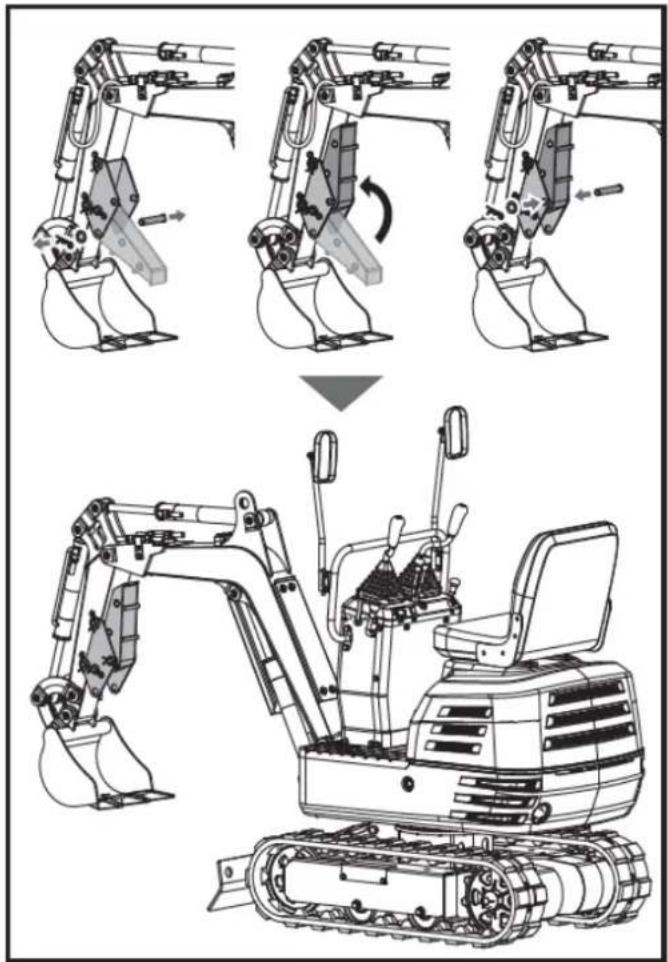

7.3.1. Installazione del pollice aggiuntivo dell'escavatore

• Rimuovere gli alberi dei perni 20x120, le rondelle e i perni R dal supporto del pollice.
• Fissare la staffa al braccio e allineare i fori.
• Far passare due perni attraverso i fori, posizionare le rondelle e fissarle con i perni in R.
• Inserire l'estremità più grande del pollice nella staffa, allineare i fori e fissarla con gli altri due perni, le rondelle e i perni a R.

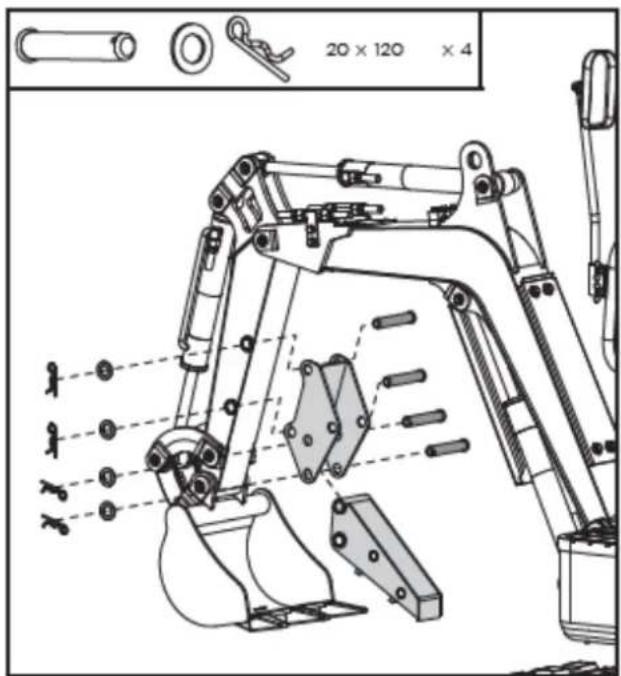

20 x 120 x 4

IT

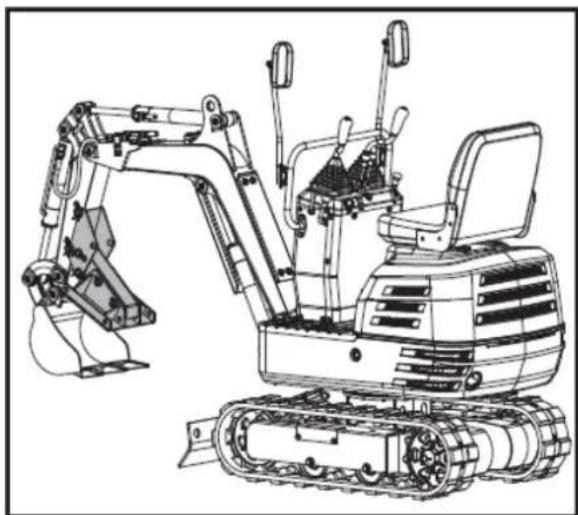

- Quando non è in uso, rimuovere il perno R inferiore e l'albero del perno, ripiegare il pollice verso l'alto nel supporto e fissarlo nella posizione superiore con le parti precedentemente rimosse.

Le pinze senza coperchio possono essere utilizzate per raccogliere foglie, ghiaia e paglia. Le pinze con coperchio sono ideali per materiali di piccole dimensioni, come sabbia e terra.

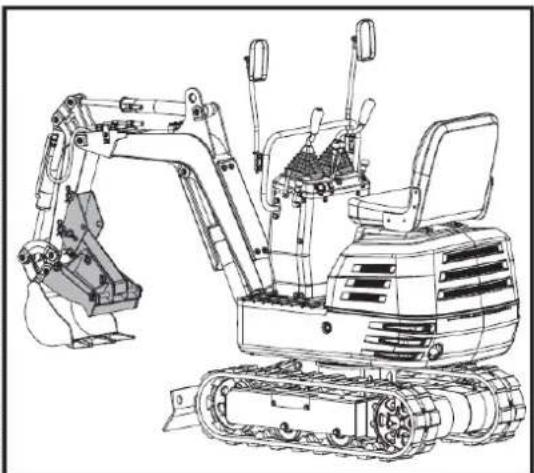

7.4.1. Installazione dell'artiglio

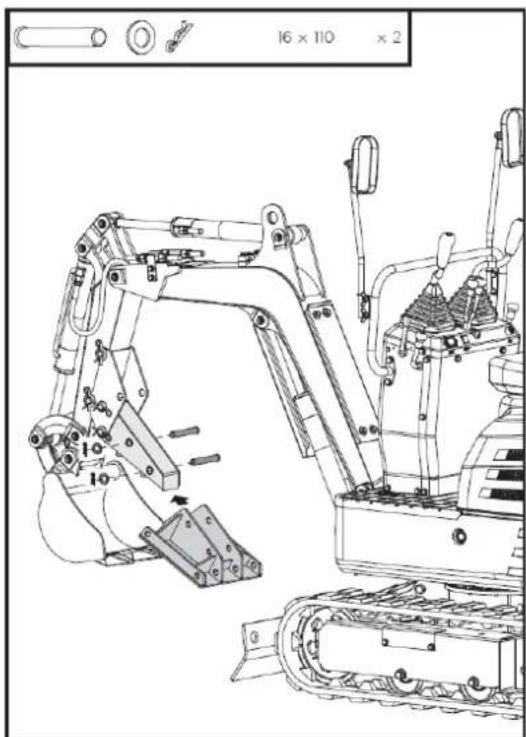

1. Rimuovere gli alberi dei perni 16x110, le rondelle e i perni a R dal morsetto. Installare il morsetto sul pollice, allineare i fori e fissarlo con gli alberi dei perni, le rondelle e i perni a R.

16 x 110 x 2

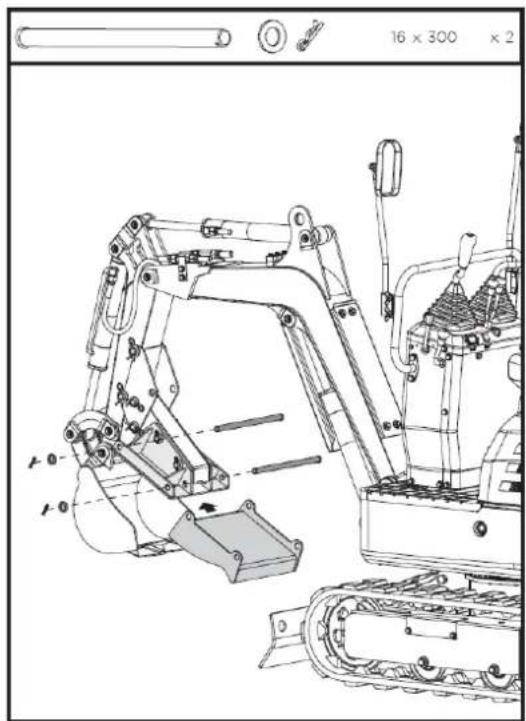

1. Rimuovere gli alberi dei perni 16x300, le rondelle e i perni a R dal coperchio del morsetto. Fissare il coperchio al morsetto dall'esterno e allineare i fori. Far passare gli alberi dei perni 16x300 attraverso i fori, posizionare le rondelle e fissarle con i perni a R.

La benna livellatrice sostituisce la benna standard della macchina. Grazie alla sua maggiore capacità, può raddoppiare l'efficienza di lavoro durante lo scavo di materiali sciolti.

7.5.1. Installazione della benna livellatrice

• Arrestare la macchina e appoggiare il secchio a terra.

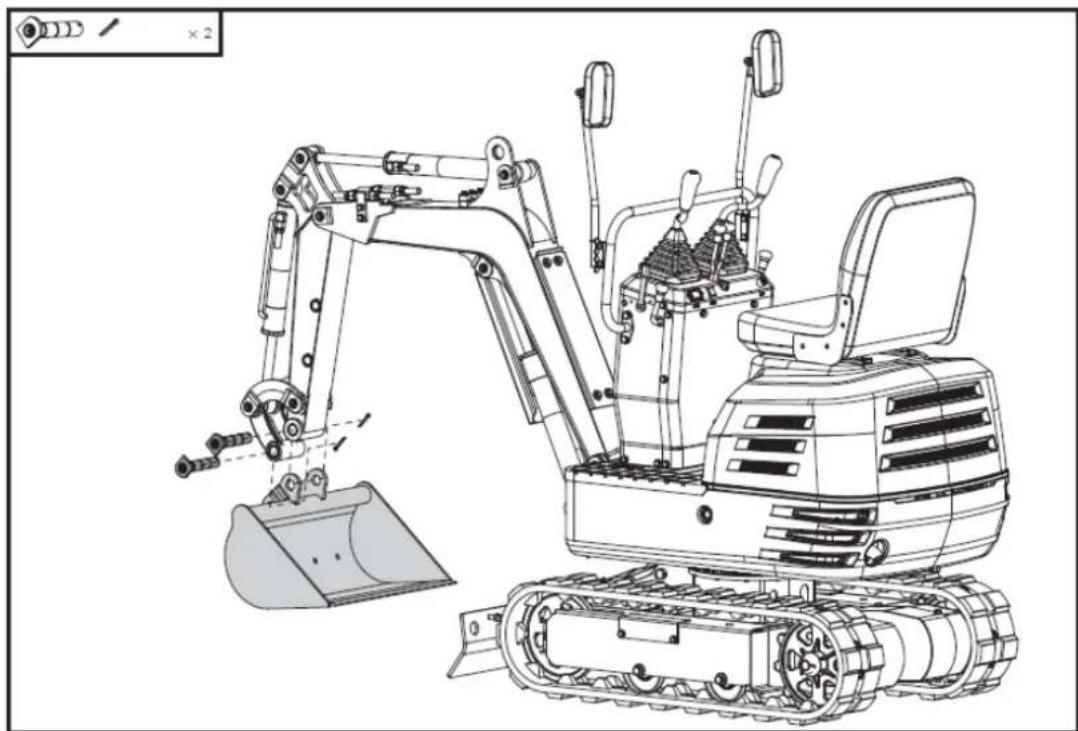

• Rimuovere la saldatura dal perno della pala, quindi rimuovere la pala standard dalla macchina.

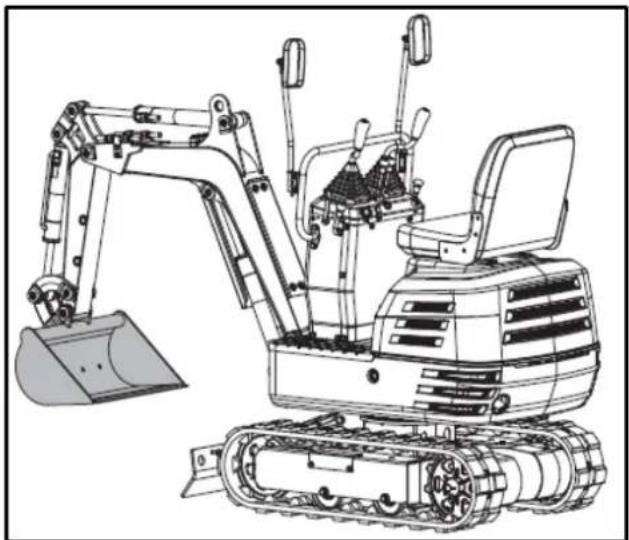

• Montare la benna livellatrice sulla macchina con i perni rimossi nel primo passaggio.

La copertura è fissata alla piattaforma dell'unità oscillante. È ideale per proteggere dalla luce solare, dalla pioggia e da altre precipitazioni. È facile da installare e rimuovere.

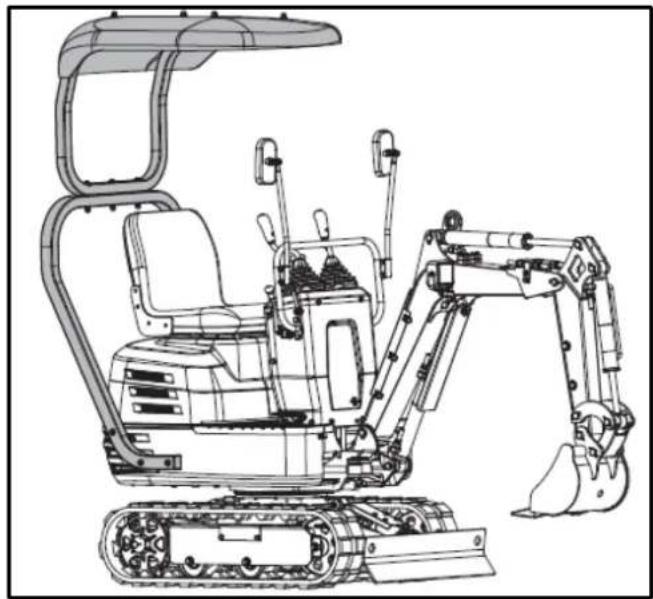

7.6.1. Installazione di tende da sole

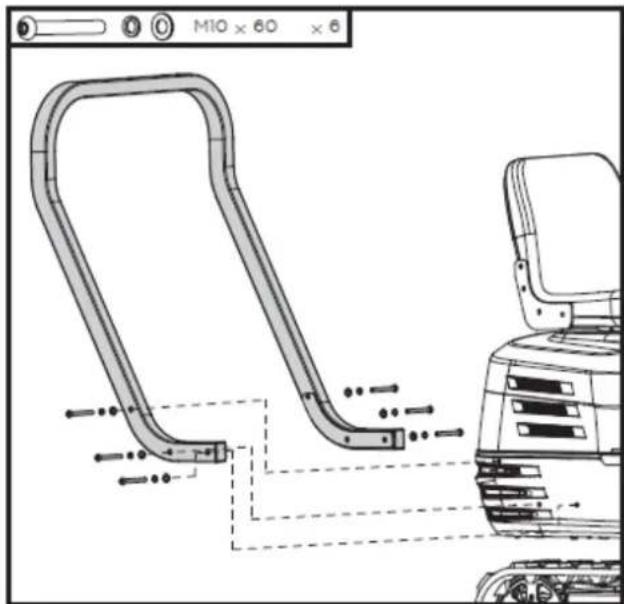

• Allineare i fori nel telaio inferiore della capottina con i fori nella piattaforma dell'unità altalena, come mostrato.
• Fissare il telaio inferiore in posizione utilizzando i bulloni M10x60 e le rondelle in dotazione.

M10 x 60 x 6

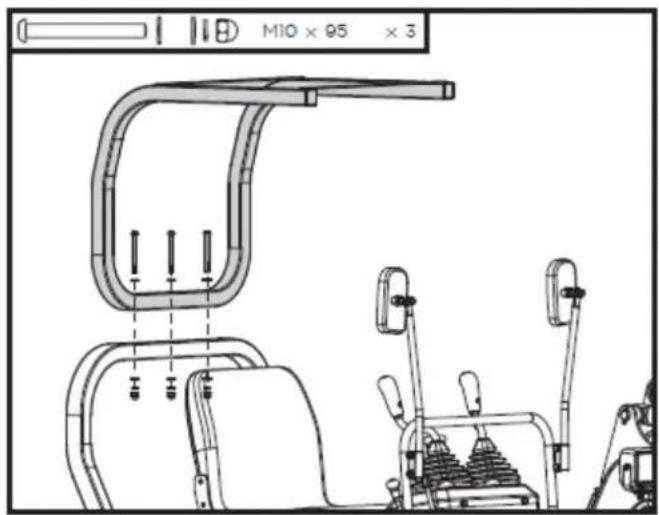

• Allineare i fori nel telaio superiore con i fori nel telaio inferiore del coperchio, come mostrato.
• Fissare il collegamento utilizzando i bulloni M10x95, le rondelle e i dadi forniti.

• Allineare i fori sulla parte superiore della tenda da sole con i fori sul telaio superiore della tenda da sole, come mostrato.
• Fissare la parte superiore della tenda in posizione utilizzando i bulloni M8x25, le rondelle e i dadi in dotazione.

M8 × 25 × 4

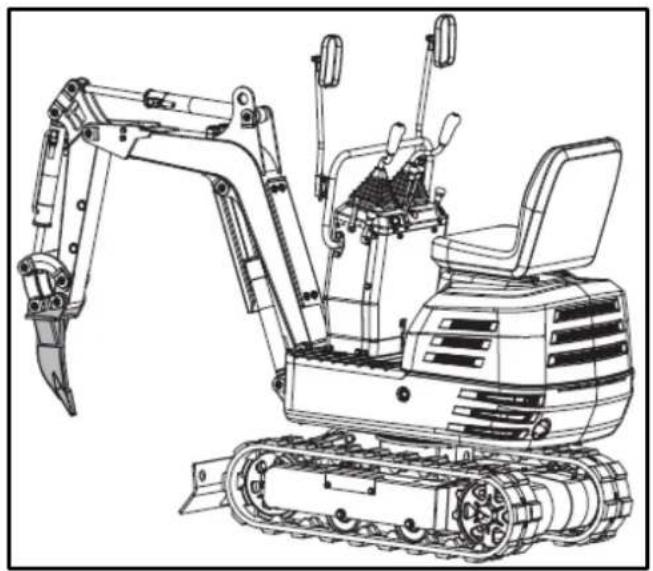

7.7. Dente Ripper – Benna dell'escavatore

La benna per escavatore è ideale per scavare tra radici resistenti, smuovere terreni densi e frantumare rocce screpolate, il che la rende perfetta per spazi ristretti e geologia complessa.

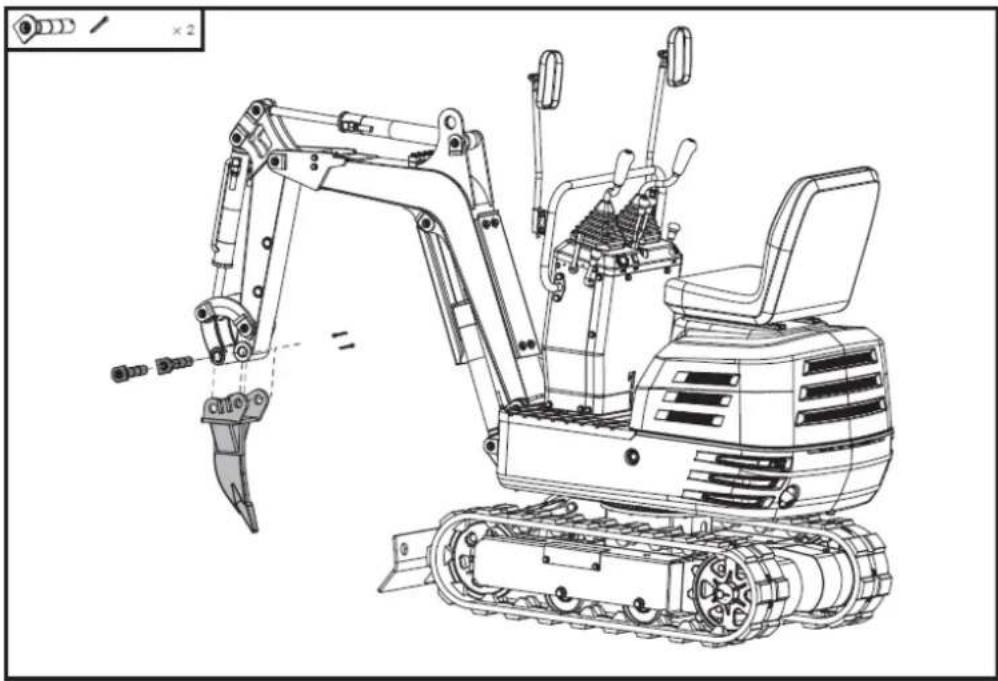

7.7.1. Installazione della benna dell'escavatore – Dente ripper

• Arrestare la macchina e appoggiare il secchio a terra.
• Rimuovere la saldatura dal perno della pala, quindi rimuovere la pala standard dalla macchina.
• Montare il dente Ripper sulla macchina con i perni rimossi nel primo passaggio.

Prima di eseguire qualsiasi intervento di manutenzione, scollegare tutti i comandi e arrestare il motore. Attendere che tutte le parti mobili si siano completamente fermate. Indossare sempre occhiali di sicurezza durante il funzionamento o durante le regolazioni o le riparazioni.

Nota: se non riesci a risolvere i problemi relativi al prodotto, contatta il tuo distributore ufficiale.

Problema		Possibile causa	Soluzione
Motore	Difficoltà iniziali.	La valvola del carburante è chiusa.	Assicurarsi che la valvola di intercettazione del carburante sia in posizione "Aperta".
		C'è aria o acqua nel sistema di alimentazione.	Consultare le istruzioni per la rimozione di acqua e aria.
		La viscosità dell'olio è troppo elevata, quindi il motore funziona lentamente in inverno.	Utilizzare olio motore per l'uso invernale.
		La batteria è quasi scarica; il motorino di avviamento non funziona.	Il movimento inverso inizia a ricaricare la batteria
		La candela non si accende.	Sostituire la candela.
		Livello basso dell'olio motore.	Aggiungere l'olio motore.
	Potenza del motore insufficiente.	Basso livello del carburante	Controllare il carburante e aggiungerne altro se necessario.
		Filtro dell'aria intasato	Pulire l'elemento del filtro dell'aria.
	Il motore si ferma improvvisamente.	Livello carburante basso.	Controllare il carburante e aggiungerne altro se necessario. Spurgare il sistema di alimentazione
	Colore anomalo dei gas di scarico	Carburante inadeguato.	Utilizzare carburante di alta qualità.
		Troppo olio motore.	Scaricare l'olio motore fino al livello prescritto.
		La leva dello starter chiude la valvola dello starter sul carburatore.	Aprire la valvola dell'aria.
Sistema idraulico	La potenza del braccio, della benna, della trasmissione, della rotazione e dell'escavatore è troppo bassa.	Livello dell'olio idraulico troppo basso	Aggiungere l'olio
	Guasto dell'oscillazione del motore	Perdite nei tubi e/o nei giunti	Sostituire il tubo o la guarnizione
Sistema di trasmissione	Deviazione dalla direzione di marcia	Bloccato dalle pietre	Ritirare
		Bruchi troppo larghi o troppo stretti	Regolare come appropriato

Nota: Se dopo aver eseguito le operazioni sopra descritte avete domande o i problemi persistono, contattate il vostro distributore ufficiale.

Avvertimento

Non eseguire alcuna manutenzione con il motore acceso. Assicurati di eseguire queste operazioni in sicurezza. Per qualsiasi domanda, consulta il tuo rivenditore ufficiale Anova.

9. GARANZIA

Se il tuo prodotto presenta un difetto di fabbricazione durante il periodo di garanzia stabilito, contatta o recati direttamente presso il tuo punto vendita con la documentazione necessaria.

Conservare la ricevuta d'acquisto come prova della data di acquisto. L'utensile deve essere restituito al distributore in condizioni accettabili e pulite, nella sua custodia originale, se presente, insieme alla relativa prova d'acquisto.

9.1. Periodo di garanzia

Il periodo di garanzia legale del prodotto decorre dalla data originale di acquisto da parte del primo acquirente iniziale e la sua durata sarà quella stabilita dal Regio Decreto Legge sulla tutela dei consumatori e degli utenti contro situazioni di vulnerabilità sociale ed economica dell'anno corrispondente al momento dell'acquisizione del prodotto.

Alcuni Paesi non prevedono limitazioni sulla durata di una garanzia implicita o non consentono l'esclusione o la limitazione di danni consequenziali o incidentali, nel qual caso la limitazione ed esclusione di cui sopra potrebbero non essere applicabili. La presente garanzia conferisce specifici diritti legali e potrebbero essere previsti anche altri diritti che variano da Stato a Stato o da Paese a Paese.

9.2. Esclusioni

La presente garanzia non copre danni al prodotto o problemi di prestazioni causati da:

• Usura naturale dovuta all'uso.
• Uso improprio, negligenza, utilizzo incauto o mancanza di manutenzione.
• Difetti causati da un uso improprio, danni causati da manipolazione da parte di personale non autorizzato da Anova o utilizzo di ricambi non originali.
• Difetti nelle parti soggette a normale usura, come cuscinetti, spazzole, cavi, spine o accessori come trapani, punte da trapano, lame per seghe, ecc.
• Danni o difetti derivanti da abuso, incidenti o alterazioni.
• Utilizzo e conservazione non corretti (riferimento esplicito al fatto che non sono state rispettate le regole descritte nelle istruzioni per l'uso).
• Usura causata dal cliente (ad esempio, lame della sega rotte, spazzole di carbone consumate, ecc.).
• Usura e danni secondari dovuti a mancanza di manutenzione, riparazione, lubrificazione (ad esempio, danni da surriscaldamento dovuti a fessure di raffreddamento ostruite, danni ai cuscinetti dovuti a sporcizia, danni da gelo, ecc.)
• Danni come conseguenza evidente di un uso eccessivo/sovraccarico.
• Danni causati da forniture inadeguate (ad esempio, carburante errato)
• Rottura indotta dal carico dei componenti dell'alloggiamento o degli accessori a causa di sollecitazioni anomale
• Deformazione indotta dal carico dei componenti dell'alloggiamento o degli accessori a causa di sollecitazioni anomale.
• Danni derivanti dal funzionamento di forniture eccessivamente piene o che perdono a causa di una conservazione impropria, di detergenti inadeguati o di altri componenti chimici dannosi.

• Danni dovuti a un'esposizione impropria a temperature estreme (ad esempio, crepe dovute al gelo, deformazione termica dei componenti, ecc.)

• Danni derivanti dall'esposizione permanente ai raggi ultravioletti.

• Danni causati da una manutenzione inadeguata.
• Eventuali danni causati dal mancato rispetto delle istruzioni riportate nel manuale di istruzioni
• Qualsiasi prodotto riparato da un professionista non qualificato.
• Qualsiasi prodotto collegato a una fonte di alimentazione non idonea (ampere, tensione, frequenza).
• Qualsiasi danno causato da influenze esterne (acqua, sostanze chimiche, fisiche, urti) o sostanze estranee.
• Utilizzo di accessori o parti non idonei.
• Non copre i difetti delle parti soggette a normale usura, né i danni o i difetti derivanti da abuso, incidenti o alterazioni, né i costi di trasporto.

Inoltre, la garanzia decade se il prodotto è stato alterato o modificato oppure se il marchio/numero di serie della macchina è stato cancellato o rimosso.

La presente garanzia non copre la manutenzione ordinaria, la messa a punto, le regolazioni o la normale usura.

Il presente manuale non copre tutte le possibili situazioni relative alle esclusioni di garanzia; per ulteriori informazioni, contattare il distributore Anova più vicino.

9.3. In caso di incidente

La garanzia deve essere correttamente compilata con tutte le informazioni richieste e accompagnata dalla fattura di acquisto.

Anova si riserva il diritto di rifiutare qualsiasi reclamo qualora l'acquisto non possa essere verificato o qualora sia evidente che il prodotto non è stato sottoposto a corretta manutenzione (manutenzione, pulizia delle fessure di ventilazione, lubrificazione, manutenzione regolare delle spazzole di carbone, pulizia, conservazione, ecc.).

Per uso privato si intende l'uso domestico personale da parte di un consumatore finale. Per uso commerciale, invece, si intendono tutti gli altri usi, inclusi quelli per scopi commerciali, per la generazione di reddito o per il noleggio. Una volta che il prodotto è stato utilizzato per scopi commerciali, sarà considerato un prodotto commerciale ai fini della presente garanzia.

Questi sono i nostri termini di garanzia standard, ma occasionalmente potrebbero esserci coperture di garanzia aggiuntive non specificate al momento della pubblicazione. Per ulteriori informazioni, contattare il rivenditore Anova autorizzato più vicino o visitare il sito www.millasur.com.

Il servizio di garanzia è disponibile solo tramite i distributori autorizzati Anova. Puoi trovare il distributore più vicino sulla nostra mappa dei distributori all'indirizzo www.anova.es.

10. AMBIENTE

È essenziale garantire che i prodotti e i loro componenti vengano smaltiti in modo responsabile per proteggere l'ambiente. Di seguito sono riportate le linee guida generali per il corretto smaltimento dei vari materiali utilizzati nella macchina.

Smaltisci la tua macchina in modo ecologico. Non dovremmo smaltire le macchine con i normali rifiuti domestici. I componenti in plastica e metallo possono essere separati in base alla tipologia e riciclati.

Quando si smaltiscono macchinari o prodotti metallici, è importante ricordare che i loro componenti metallici, come ferro, acciaio o alluminio, devono essere correttamente riciclati presso gli appositi impianti di riciclaggio. Ciò contribuirà al loro potenziale riutilizzo nella fabbricazione di nuovi prodotti.

Oli e carburanti

Tra le altre cose, gli oli e i carburanti usati devono essere riciclati correttamente. Non versare questi liquidi negli scarichi, nel terreno, nei fiumi, nei laghi o nei mari, poiché possono causare gravi danni ambientali. Portali presso un centro di riciclaggio o un punto di raccolta specializzato. Questo processo aiuta a prevenire la contaminazione dell'acqua e del suolo e consente, se possibile, il riutilizzo sicuro degli oli.

Plastica

La plastica deve essere separata e portata negli appositi punti di raccolta differenziata. Non gettarla tra i rifiuti domestici. La plastica può essere riciclata, contribuendo a ridurre i rifiuti.

Cartone

I materiali di imballaggio, come il cartone, sono riciclabili. Assicuratevi di separare il cartone pulito e asciutto e di gettarlo negli appositi contenitori per il riciclaggio o presso un punto di raccolta rifiuti ufficiale. Non smaltirlo con i rifiuti domestici.

Batterie

Le batterie e gli altri componenti elettronici dei dispositivi devono essere smaltiti presso gli appositi punti di raccolta per evitare il rilascio di sostanze tossiche nell'ambiente. Non smaltirli con i rifiuti normali. Portarli presso gli appositi centri di riciclaggio per una gestione sicura e responsabile.

Seguendo queste linee guida, contribuisci alla tutela dell'ambiente e alla conservazione delle risorse. Per ulteriori informazioni sullo smaltimento e il riciclaggio dei materiali, contatta le autorità locali e consulta le informazioni necessarie.

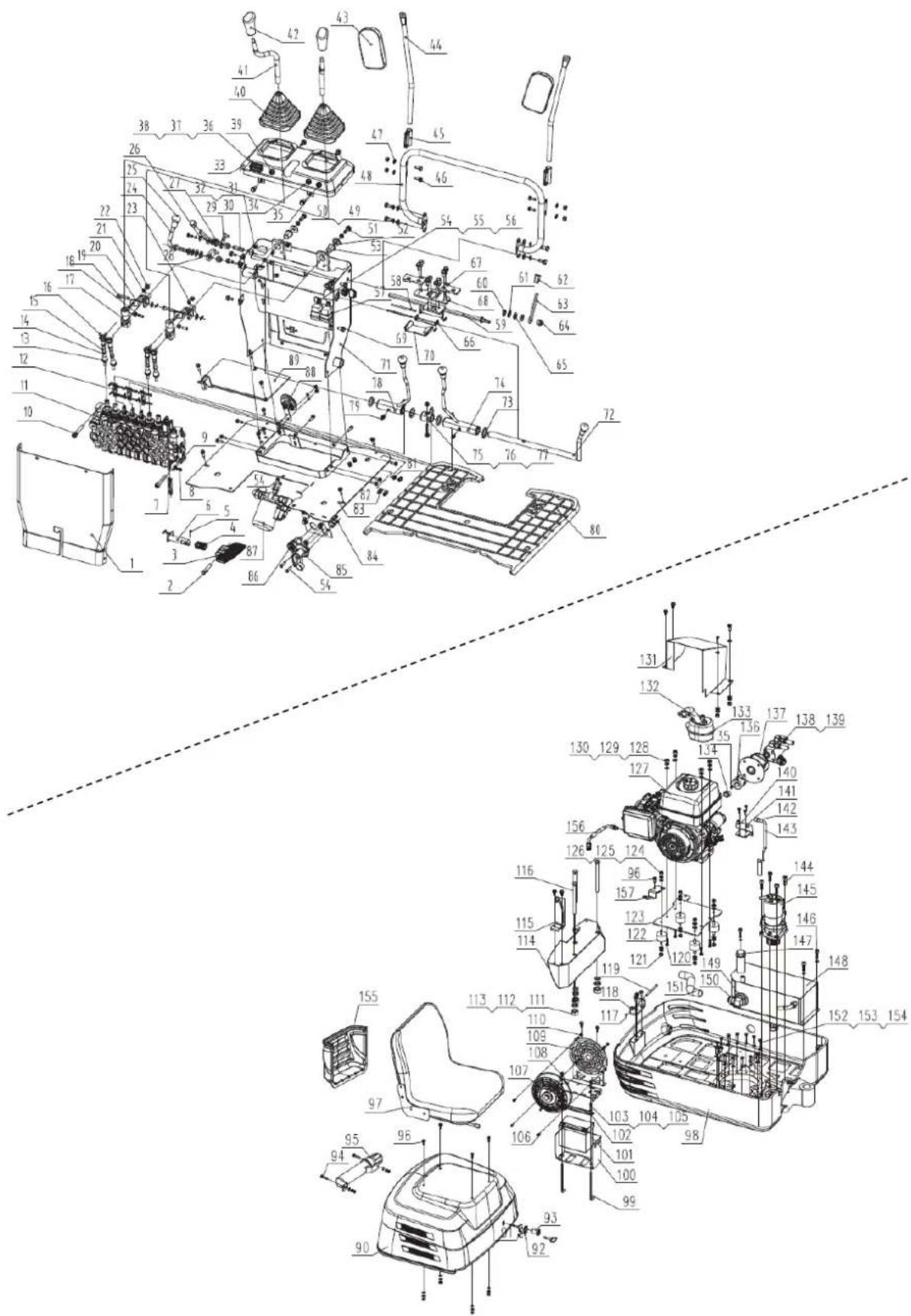

11. VISTA ESPLOSA

SOCIETÀ DI DISTRIBUZIONE

MILLASUR, SLU

DICHIARAZIONE DI CONFORMITÀ CE

In conformità alle diverse direttive CE, il presente documento conferma che, per la sua progettazione e costruzione, e come indicato dalla marcatura CE apposta dal fabbricante, la macchina qui identificata soddisfa i pertinenti e fondamentali requisiti di salute e sicurezza delle suddette direttive CE. La presente dichiarazione autorizza il prodotto a esporre la marcatura CE.

Nel caso in cui la macchina venga modificata e tale modifica non venga approvata dal produttore e comunicata al distributore, la presente dichiarazione perderà il suo valore e la sua validità.

Nome della macchina: ESCAVATORE

Modello:EX650T

Standard riconosciuto e approvato a cui è conforme:

Direttiva 2006/42/CE

2000/14/CE

2005/88/CE

Testato secondo le normative:

EN 474-1:2022

EN ISO 12100:2010

Sigillo aziendale

MILLASUR, S.L.U. Rua Eduardo Pondal,23 - Pol.Emp..Sigüeiro 15688-Oroso-A Coruña Tel. [phone] - Fax [phone] e-mail: [e-mail] CIF: B-15 749 922

15/12/2025

Mini excavator

EX650T

ANOVA®

1.4. Resterende risico's

Belangrijk
