MANUALE UTENTE SKF-300BLS Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

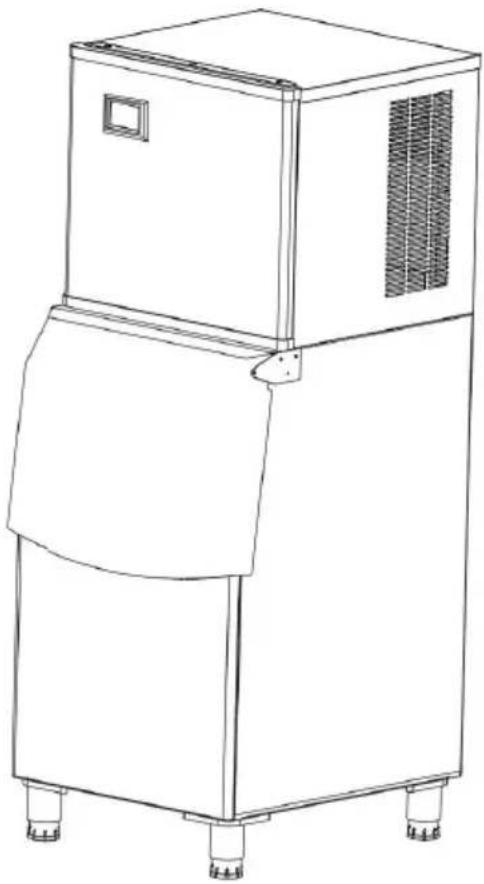

MACCHINA PER IL GHIACCIO

MODELLO: SKF300BLS/SKF-500BLS

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da no rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strume con noi rispetto ai principali marchi top e non significa necessariamente copertina tutte le categorie di strumenti da noi offerti. Ti ricordiamo di verificare accuratamen quando effettui un ordine con noi se sei effettivamente Risparmio Metà rispetto ai grandi marchi più prestigiosi.

MODELLO: SKF300BLS/SKF-500BLS

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, si prega di leggere attentamente t'le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si ris piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi a nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente o leggere attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Dire Europea 2012/19/CE. Il simbolo raffigurante un bidone spazzatura barrato indica che il prodotto richiede la ra differenziata nell'Unione Europea. Questo si applica a prodotto e a tutti gli accessori contrassegnati da qu simbolo. I prodotti contrassegnati come tali non poss essere smaltiti con i normali rifiuti domestici, ma deve essere conferiti presso un punto di raccolta per il ricio apparecchiature elettriche ed elettroniche.

SAFETY PRECAUTION

Prima di utilizzare l'apparecchio, leggere attentamente il manuale. Per ridurre il rischio di incendi, scosse elettriche o lesioni durante

l'utilizzo dell'apparecchio, seguire le precauzioni di base, tra cui le seguenti:

PERICOLO:

◆ Leggere tutte le istruzioni prima di utilizzare la macchina per il ghiaccio.
◆ Collegare a una presa a tre poli con messa a terra, non rimuovere il po messa a terra, non utilizzare un adattatore e non utilizzare una prolunga.
◆ Si consiglia di installare un circuito separato, dedicato esclusivamente al vostro elettrodomestico. Utilizzare una presa che non possa essere spenta tramite interruttore.
Non pulire mai le parti dell'elettrodomestico con liquidi infiammabili. Questi vapori possono causare un rischio di incendio o esplosione. Inoltre, non

conservare o utilizzare benzina o altri vapori e liquidi infiammabili nelle vicinanze di questo o di altri elettrodomestici. I vapori possono causare u rischio di incendio o esplosione.

◆ Prima di procedere alle operazioni di pulizia e manutenzione, assicurarsi ch la linea elettrica dell'unità sia scollegata.
◆ Non collegare o scollegare la spina elettrica con le mani bagnate.
◆ Scollegare l'apparecchio o scollegarlo dall'alimentazione prima di pulirlo o sottoporlo a manutenzione. In caso contrario, si corre il rischio di scosse elettriche o morte.
Non tentare di riparare o sostituire alcun componente dell'apparecchio, a meno che non sia specificamente raccomandato in questo documento. Qualsiasi altra operazione di manutenzione deve essere affidata a un tecn qualificato.
◆ Per evitare che i bambini restino intrappolati, tenere fuori dalla loro portata non in prossimità della macchina per la produzione del ghiaccio.
◆ Prima di buttare via la vecchia macchina per il ghiaccio, togli lo sportello lascia i ripiani al loro posto, in modo che i bambini non possano entrare facilmente.
Non permettere mai ai bambini di usare, giocare o strisciare all'interno dell'apparecchio.

Avvertimento:

◆ Questa macchina deve essere utilizzata da professionisti o personale

qualificato;

Assicurarsi che la macchina sia collegata in modo affidabile a terra per mant sicura

◆ Utilizzare la potenza indicata sulla targhetta e la tensione di polarizzazione sia inferiore a ± 10% della tensione nominale. Il cablaggio deve essere eseguito da professionisti ;
◆ Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di assistenza o da personale qualificato per e'pericoli.
◆ Prima di effettuare la manutenzione della macchina, assicurarsi di aver interrotto l'alimentazione elettrica;
◆ Non bagnare o spruzzare il liquido sulle spine, sui motori o su altre parti elettriche per evitare scosse elettriche ;
- Questo apparecchio può essere utilizzato da bambini di età pari o superiori 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o scarsa esperienza e conoscenza, solo se supervisionati o istruiti sull'uso sicuro dell'apparecchio e se ne comprendono i pericoli. I bambini non de'giocare con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini senza supervisione.

REFRIGERANTE INFIAMMABILE

Per la vostra sicurezza osservate le seguenti raccomandazioni.

◆ Questo apparecchio contiene una piccola quantità di gas R290/R600a per I

produzione di ghiaccio, un gas ecologico ma infiammabile. Non danneggi strato di ozono né aumenta l'effetto serra.

◆ Durante il trasporto e l'installazione, assicurarsi che la tubazione del circuito refrigerante non venga danneggiata.
◆ durante la movimentazione, lo spostamento e l'uso del frigorifero o del congelatore, per evitare di danneggiare i tubi del refrigerante o di aumenta rischio di perdite.
◆ Evitare di utilizzare o manipolare oggetti appuntiti nelle vicinanze degli elettrodomestici.
◆ Le perdite di refrigerante possono incendiarsi e danneggiare gli occhi.
◆ In caso di danni, evitare l'esposizione a fiamme libere e a qualsiasi disposi che possa generare scintille. Scollegare l'apparecchio dalla rete elettrica.
◆ Aerare abbondantemente la stanza in cui si trova l'apparecchio per alcuni minuti.
◆ Informare il Servizio Clienti per le azioni e i consigli necessari.
◆ La quantità di ghiaccio contenuta in questo apparecchio è indicata sopra in grammi ed è riportata anche sulla targhetta dei dati tecnici dell'apparecchi

R290/R600a

◆ AVVERTENZA: Durante l'uso, la manutenzione e lo

smaltimento dell'apparecchio, prestare attenzione al

simbolo simile a quello sul lato sinistro, situato sul

retro dell'apparecchio (pannello posteriore o compressore) e di colore giallo o arancione. Si tratta di un simbolo di rischio di incendio. Ne

del refrigerante e nel compressore sono presenti materiali infiammabil Tenere lontano da fonti di incendio durante l'uso, la manutenzione e smaltimento.

Nota:

◆ Si prega di tenere l'acqua o altri liquidi conduttivi lontani dalla macchina;
◆ Non infilare le mazze nella macchina;
◆ Durante lo spostamento, la macchina deve essere trasportata con cautela mantenendo un'angolazione inferiore a 45 gradi.

Evitare che i tubi di scarico o di alimentazione dell'acqua vengano piegati, danneggiandoli e provocando perdite d'acqua.

◆ La distanza tra le bocchette di uscita dell'aria e la parete deve essere superiore a 30 cm. Inoltre, mantenere una buona ventilazione e assicurarsi che la macchina sia asciutta e pulita.

QUICK USAGE INSTRUCTIONS

Requisiti di installazione:

1. La superficie della macchina è ricoperta da una pellicola protettiva metallica che deve essere rimossa prima dell'uso
2. Per prolungare la durata della macchina del ghiaccio, è necessario posizioni in posizione verticale per almeno 6 ore prima di accenderla.
3. L'host di questo prodotto deve essere posizionato direttamente sopra il contenitore del ghiaccio e la parte sinistra, destra e posteriore dell'host della macchina per il ghiaccio devono essere allineate con il contenitore del ghiacc

4. Prestare attenzione alla sicurezza personale quando si posiziona l'unità principale del fabbricatore di ghiaccio, e l'unità principale non deve inclinarsi c di 15 ° e trovarsi ad almeno 30 cm di distanza dagli ostacoli

5. Installare i tubi di ingresso e uscita dell'acqua dell'host del fabbricatore di ghiaccio secondo lo schema di installazione sul retro dell'host

6. La temperatura ambiente di questo prodotto non deve superare i 38 °C e temperatura dell'acqua in ingresso non deve superare i 32 °C
7. In caso di allarme E04, controllare tempestivamente la temperatura ambient la temperatura dell'acqua e apportare le opportune modifiche.
8. Prima dell'uso, è necessario rimuovere il nastro protettivo. I passaggi speci sono i seguenti.

passaggio 1: Allentare le vit passaggio 2: R imuovere il nastro.

Fase 3: R imuovere il coto perlato.

screw

Requisiti di pulizia:

1. A causa delle notevoli differenze nella qualità dell'acqua tra le diverse regi consiglia di collegare l'ingresso per evitare che le impurità si depositino e blocchino le condutture e le pompe dell'acqua
2. L'aggiunta di un dispositivo di purificazione dell'acqua al tubo dell'acqua pu causare il deposito di impurità e l'ostruzione del percorso dell'acqua, il che ne rappresenta un problema di qualità del prodotto. Si prega di pulire regolarmer macchina.
3. Si consiglia di pulire il sistema idrico principale (lavello, pompa dell'acqua, dell'acqua) ogni 10-14 giorni
4. Prima della modalità di pulizia manuale, aggiungere il detergente preparato esempio un decalcificante a base di acido citrico) al serbatoio dell'acqua. Puli per circa 40 minuti.

Descrizione della funzione:

1. Funzione di regolazione dello spessore del ghiaccio: premere due volte "prenotazione/aggiunta" in modalità di avvio per accedere alla modalità di regolazione dello spessore del ghiaccio. A questo punto, è possibile regolare spessore del ghiaccio in base allo spessore effettivo premendo "prenotazione/aggiunta" e "accensione/riduzione". Si raccomanda che la regolazione dello spessore del ghiaccio non sia inferiore a 0.

2. Funzione di pulizia: premere l'interruttore per visualizzare OFF, quindi premo "clean/set" per accedere alla modalità di pulizia. Il tempo di pulizia in modalità pulizia è di circa 40 minuti.

CONSERVARE QUESTE ISTRUZIONI

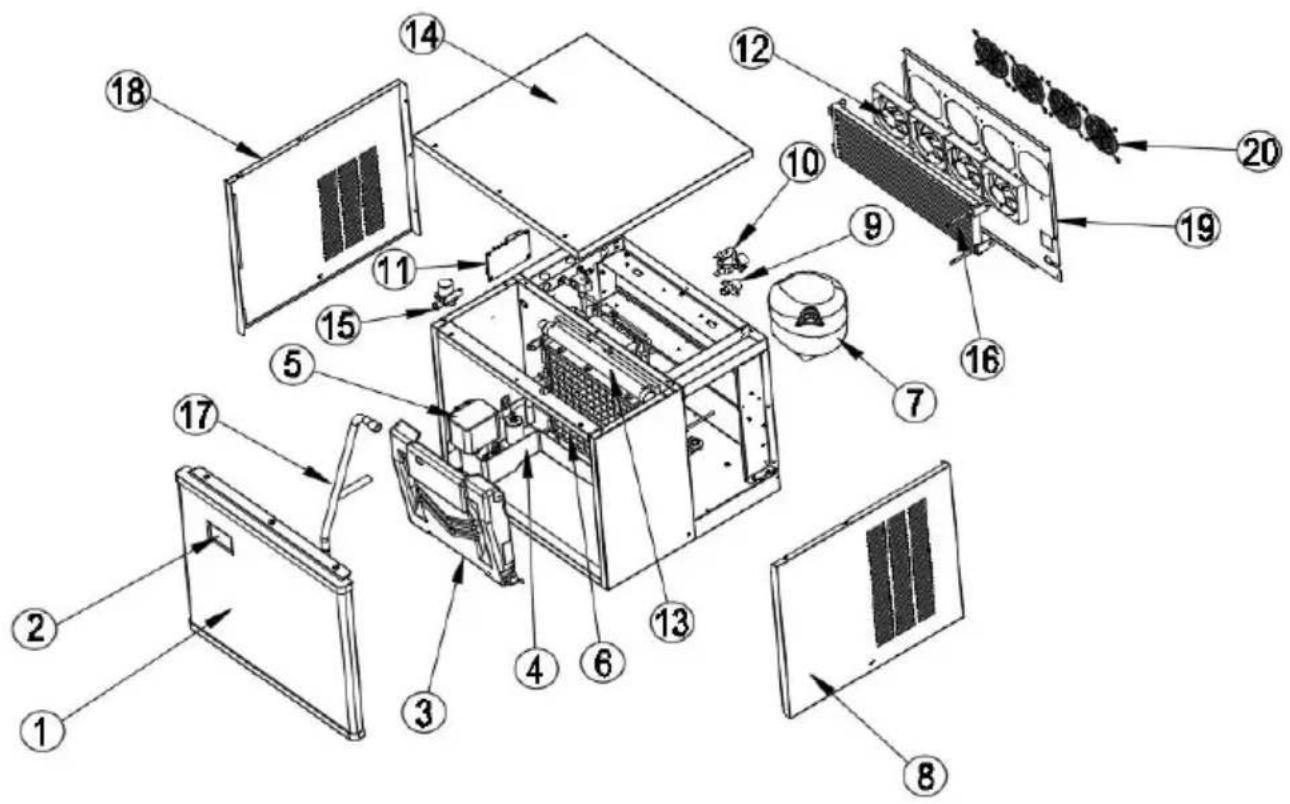

BASIC STRUCTURE

Tipo diviso

NO.	Nome	NO.	Nome
1	Pannello frontale	11	quadro elettrico di control
2	Pannello di controllo	12	Motore del ventilatore
3	Copertura dell'evaporatore	13	tubo di spruzzatura
4	Serbatoio di accumulo dell'acqua	14	Pannello superiore
5	Pompa dell'acqua	15	valvola di scarico
6	Evaporatore	16	condensatore
7	Compressore	17	tubo di uscita della pom di dell'acqua
8	Pannello destro	18	Pannello sinistro
9	scarico	19	sudario posteriore
10	valvola di alimentazione dell'acqua	20	protezione della ventola

NO.	Nome
1	Tubo di ingresso dell'acqua
2	Anello di tenuta
3	Nastro in PTFE
4	Tubo di scarico dell'acqua
5	Istruzioni

4 6 2 1 5 8 3 7 9

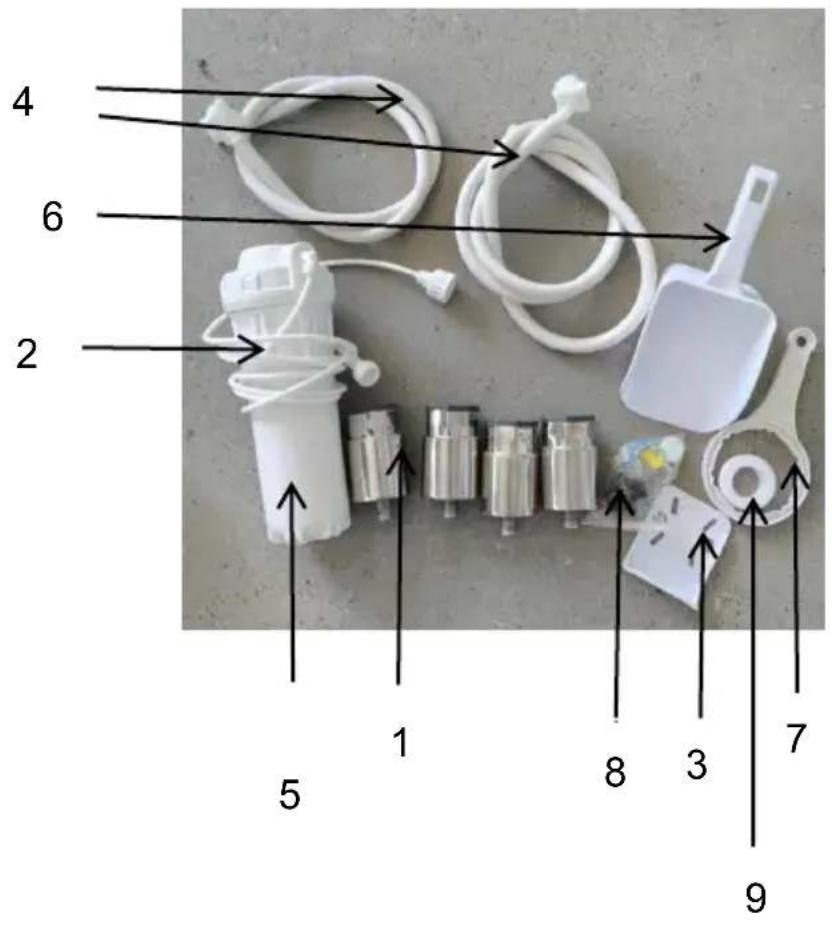

NO.	Nome
1	Piedini regolabili
2	Tubo di collegamento del filtro
3	piatra di montaggio
4	Tubo di scarico del secchiello del ghiaccio
5	Filtro per l'acqua
6	Pala da ghiaccio
7	chiave
8	pacchetto accessori
9	nastro sigillante per filettature

※ Per questo lotto di acces

è necessario acquistare secchielli per il ghiaccio

INSTALLATION

Aprire la cassa e spostare la macchina in un luogo appropriato. Controllare la di imballaggio e il contenuto; in caso di differenze, rivolgersi al rivenditore.

2. Ambiente operativo

A. Temperatura ambiente : SN, N , ST : 10°C \~ 38°C

Umidità ambientale: umidità relativa ≤90%

1. Estrarre i piedini del secchiello del ghiaccio e installarli sul fondo del secco
2. Due persone trasportano l'host della macchina per il ghiaccio e lo posizioni sul secchiello del ghiaccio, in modo che sia a filo con quest'ultimo.
3. Mantenere il livello del motore prin regolando i piedini della macchina per ghiaccio.

Il fabbricatore di ghiaccio deve essere installato in conformità con Norma di sicurezza per i sistemi di refrigerazione ASHRAE 15. Inoltre, il ghiaccio Il dispositivo non deve essere installato i corridoi o negli ingressi degli edifici pubblici.

Si prega di utilizzarlo con il secchiello ghiaccio fornito dal produttore. Non sostituirlo a piacimento.

La distanza tra le bocchette di uscita dell'aria e la parete deve essere super 30 cm. Inoltre, garantire una buona ventilazione e assicurarsi che la macchina asciutta e pulita. Il produttore di ghiaccio deve essere posizionato lontano da di calore, come forni, fornelli elettrici, ecc.

B. La fonte d'acqua è conforme agli standard sanitari, così come la temperatura e la pressione dell'acqua. Per ottenere la massima efficienza, temperatura dell'acqua in ingresso deve essere compresa tra 0,6 e 32 °C pressione tra 0,1 e 0,63 MPa .

C. Dovrebbe essere presente una fognatura. Durante i lavori, parte dell'acqua verrà scaricata, quindi la fognatura è necessaria. Inoltre, la fognatura deve essere mantenuta pulita e sgombra.

a 'Selezionare l'alimentatore corretto in base alla tensione e alla potenza indica sulla targhetta.

b'Collegare il cavo di alimentazione e l'alimentatore, assicurandosi che i cavi giallo e verde siano collegati saldamente al cavo di terra.

Attenzione:

a. Per motivi di sicurezza, assicurarsi che la messa a t buone condizioni.

b.Tutti i cavi esterni e gli altri apparecchi devono es conformi agli standard nazionali.

c. Se l'intervallo di fluttuazione della tensione è ampio (± 10% rispetto alla tenominale), ciò causerà numerosi guasti, come l'impossibilità di avviare la macchina, danni alla scheda di controllo elettronica o al compressore. Pertanto necessario utilizzare un regolatore automatico di tensione adeguato.

Per i modelli SKF-300BLS e SKF-500BLS, è necessario rimuovere il pannello decorativo per accendere l'alimentazione.

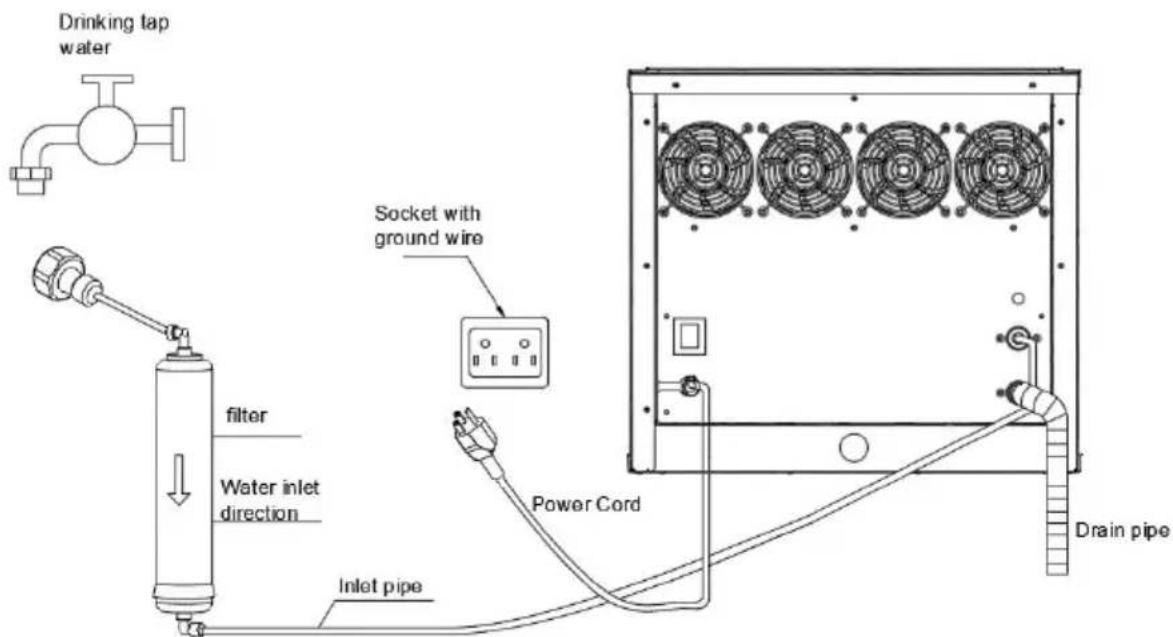

4. Collegare il tubo di alimentazione dell'acqua

Estrarre il tubo di alimentazione dell'acqua dalla borsa degli accessori, collegar due estremità del tubo alla valvola di alimentazione dell'acqua e al rubinetto dell'acqua. Per prima cosa, infilare il connettore 1 nella presa dell'acqua. Rubi quindi collegare un'estremità del tubo di alimentazione dell'acqua con le sfere d'acciaio al connettore 1 (agganciare questa estremità del tubo di alimentazione dell'acqua, allentarla dopo averla collegata al connettore 1) e collegare l'altra estremità, fissata con una vite, alla valvola di alimentazione dell'acqua; anche valvola ha una vite all'estremità; avvitare la valvola in senso orario. Una volta completata l'installazione, controllare che il collegamento non presenti perdite. È necessario collegare i tubi dell'acqua secondo lo schema sul pannello poste La portata dell'acqua di condensa è regolabile in base alle esigenze del cliera (La portata della condensa è correlata alla velocità di produzione del ghiaccio

Attenzione: l'acqua utilizzata per produrre blocchi di ghi commestibili deve essere acqua potabile; inoltre, la tempe dell'acqua deve essere compresa tra 0,6 e 32 °C e la tra 0,1 e 0,63 Mpa.

5. Collegare il tubo di scarico dell'acqua

Il tubo di scarico dell'acqua è situato nella parte posteriore della macchina, c l'estremità del tubo estesa fino alla fognatura.

Attenzione: per far sì che l'acqua venga scaricata se intoppi, il punto più basso del tubo di scarico deve trov sopra del punto più alto della fognatura, in modo da in riflusso dell'acqua di scarico.

6. Mantenere il corpo principale in posizione livellata

Mantenere il corpo principale in piano per garantire il funzionamento della macchina del ghiaccio. Per prima c'avvitare i due piedini regolabili ai dadi della macchina possibile regolare correttamente i due piedini se il corpo principale non è in piano.

1. Processo operativo

Per prima cosa, apri il rubinetto dell'acqua, la corrente elettrica e la valvola alimentazione dell'acqua, quindi riempi il lavandino con acqua e chiudi il rubin quando il lavandino è pieno dell'acqua necessaria.

2. Processo di produzione del ghiaccio

Dopo alcuni minuti, la pompa dell'acqua inizia a funzionare e l'acqua viene pompata e fatta scorrere uniformemente attraverso il modello di ghiaccio. Infine ghiaccio si forma nel modello. Quando il sensore di spessore del ghiaccio rile spessore regolato, il ghiaccio inizia a cadere.

3. Processo di caduta del ghiaccio

La pompa dell'acqua smette di funzionare, la valvola di alimentazione dell'acqua apre e l'acqua scorre nel lavandino. La valvola di riscaldamento si apre e il refrigerante viene immesso nel modello di ghiaccio; la radice del ghiaccio si scioglie e, dopo circa 2 minuti, il blocco di ghiaccio cade nella vaschetta del ghiaccio. Il blocco di ghiaccio cadendo colpisce la piastra di supporto (l'interru induttivo, fissato sul lato destro della piastra di supporto) fino a quando un cè completato e inizia un nuovo ciclo di produzione del ghiaccio.

4. Arresto automatico

Quando la vetrina del ghiaccio è piena di blocchi di ghiaccio, il blocco di gh CADuta continua si incastrerà tra la piastra di supporto e l'evaporatore; la pias supporto si aprirà continuamente e non tornerà nella posizione originale. Dopo alcuni secondi, la macchina del ghiaccio smetterà di funzionare automaticamente. Una volta rimosso il blocco di ghiaccio incastrato tra la piastra di supporto e l'evaporatore, la piastra di supporto tornerà nella sua posizione originale e la macchina del ghiaccio riprenderà a produrre ghiaccio.

5. Esecuzione del controllo

A. Quando la macchina del ghiaccio è in funzione, un'improvvisa interruzione dell'erogazione idrica può causare il riempimento insufficiente dell'acqua nel lavello. La macchina del ghiaccio entrerà in modalità standby e non produrrà ghiaccio come al solito. Una volta che l'erogazione idrica si sarà normalizzata macchina sarà stata riavviata, potrà funzionare normalmente.

B·Il motore della ventola del condensatore è controllato dalla temperatura:

quando la temperatura superficiale del condensatore è più bassa, il motore de ventola si ferma, in modo da risparmiare energia; quando la temperatura superficiale aumenta, il motore della ventola riprende a funzionare, quindi funz in modo intermittente durante il processo di produzione del ghiaccio.

C. Quando una macchina per il ghiaccio commerciale funziona a una tempera ambiente inferiore, il processo di formazione del ghiaccio potrebbe essere più lento del solito. Se il problema si verifica tre volte di seguito, la macchina s automaticamente e la spia rossa nella scatola elettrica lampeggia alternativamente con le altre quattro spie. Dopo il riavvio, la macchina tornerà normalità . Pertanto, si consiglia all'utente di non utilizzare la macchina a una temperatura ambiente bassa.

7. Pulsanti sul pannello di visualizzazione

Avvio/spegnimento:

premere 3 secondi per spegnere la macchina in stato di accensione premere il pulsante on/off per accendere la macchina in stato spento premere pulsante on/off per uscire dall'impostazione sotto l'impostazione dello spessore ghiaccio e dallo stato di regolazione dell'acqua di riempimento

Pulsante Modalità:

Cambiare il programma di produzione del ghiaccio

Pulsante Pulisci/Imposta:

Premere per pulire lo stato in stato di spegnimento della macchina

Pulsante +/-prenotazione:

premere per regolare lo spessore del ghiaccio sotto pressione, equilibrio, produzione di ghiaccio, scarico del ghiaccio, stato di ghiaccio pieno fare clic per aumentare 1, premere a lungo il pulsante per aumentare continuamente sotto lo stato di regolazione dello spessore del ghiaccio fare clic per impostare lo stato dell'orario di prenotazione in stato di disattiva:

-/pulsante luce:

fare clic per diminuire 1, premere a lungo il pulsante per diminuire continuar sotto lo stato di regolazione dello spessore del ghiaccio

Istruzioni: quando la macchina è in modalità "protezione mancanza acqua", p riavviarsi automaticamente dopo aver riempito il lavandino con l'acqua necessari Se altri guasti causano l'arresto della macchina, premere il pulsante di avvio riaccendere dopo quarantacinque minuti, e la macchina si riavvierà.

A, I parametri tecnologici sono riportati sulla targhetta.
B. Lo schema elettrico si trova sul lato interno della scheda.
