GEBRUIKSAANWIJZING SKF-300BLS Vevor

Wij streven er voortdurend naar om u gereedschappen te leveren tegen concurreren prijzen.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door worden gebruikt

geeft een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat omslag alle categorieën gereedschappen die wij aanbieden. Wij verzoeken u vriendelijk om di controleren. voorzichtig

wanneer u een bestelling bij ons plaatst, als u daadwerkelijk Besparing Half in vergelijking met de grote topmerken.

MODEL: SKF300BLS/SKF-500BLS

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het produ is afhankelijk van het product dat u hebt ontvangen. Neemt u het o kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Waarschuwing: om het risico op letsel te verminderen, gebruiker de gebruiksaanwijzing zorgvuldig te lezen.

Dit product valt onder de bepalingen van de Europese 2012/19/EG. Het symbool met een doorgekruiste vuilnis geeft aan dat het product in de Europese Unie geso afval moet worden ingezameld. Dit geldt voor het pro- alle accessoires die met dit symbool zijn gemarkeer Producten die als zodanig zijn gemarkeerd, mogen nie het normale huisvuil worden weggegooid, maar moet worden ingeleverd bij een inzamelpunt voor de recyclin elektrische en elektronische apparaten.

SAFETY PRECAUTION

Lees de handleiding zorgvuldig door voordat u het apparaat gebruik Om het risico op brand, elektrische schokken of letsel bij gebruik

het apparaat te verminderen, dient u de volgende basisvoorzorgsmaatregelen te nemen:

GEVAAR:

◆ Lees alle instructies voordat u de ijsmachine gebruikt.
◆ Sluit het apparaat aan op een geaard stopcontact met drie pinnen. Verwijde aardingspin niet, gebruik geen adapter en gebruik geen verlengsnoer.
◆ Het is aan te raden een apart circuit aan te leggen dat alleen uw apparstroom voorziet. Gebruik een stopcontact dat niet met een schakelaar kan worden uitgeschakeld.
◆ Reinig onderdelen van het apparaat nooit met ontvlambare vloeistoffen. Dez

dampen kunnen brandgevaar of een explosie veroorzaken. Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of een ander apparaat. De dampen kunnen brandgevaar of explosie veroorzaken.

◆ Voordat u met reinigings- en onderhoudswerkzaamheden begint, dient u ervoor te zorgen dat de stroomtoevoer naar het apparaat is losgekoppeld.
◆ Sluit de stekker niet aan of uit het stopcontact als u natte handen hebt.
◆ Haal de stekker van het apparaat uit het stopcontact of haal de stekker u stopcontact voordat u het reinigt of onderhoudt. Als u dit niet doet, kan leiden tot een elektrische schok of de dood.
◆ Probeer geen enkel onderdeel van uw apparaat te repareren of te vervang tenzij dit specifiek in dit materiaal wordt aanbevolen. Alle overige onderhoudswerkzaamheden dienen te worden uitgevoerd door een gekwalificeerde technicus.
◆ Om te voorkomen dat een kind vast komt te zitten, buiten bereik van kin houden en niet in de buurt van de ijsmachine.
◆ Voordat u uw oude ijsblokjesmachine weggooit, verwijdert u de deur, maar laat u de planken zitten zodat kinderen niet gemakkelijk naar binnen kuni klimmen.
◆ Laat kinderen nooit het apparaat bedienen, ermee spelen of erin kruipen.

⚠️Waarschuwing:

◆ Deze machine mag alleen bediend worden door professionals of getraind

personeel;

Zorg ervoor dat de machine goed op de grond is aangesloten om de veiligh waarborgen.

• Gebruik het vermogen dat overeenkomt met het vermogen op het typeplaat en de biasspanning is minder dan ± 10% van de nominale spanning. De bedrading moet door professionals worden uitgevoerd .
  Als het netsnoer beschadigd is, moet het vervangen worden door de fabrik diens serviceagent of een persoon met vergelijkbare kwalificaties om gevaate voorkomen.
  ◆ Voordat u onderhoud aan de machine uitvoert, dient u ervoor te zorgen d stroom is uitgeschakeld;
  ◆ Maak de stekkers, motoren of andere elektrische onderdelen niet nat en sprenkel de vloeistof er niet op om een elektrische schok te voorkomen
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met beperkte fysieke, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis, mits zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de mogeli gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reinigin en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd

BRANDBAAR KOELMIDDEL

Voor uw veiligheid dient u de volgende aanbevelingen in acht te nemen.

◆ Dit apparaat bevat een kleine hoeveelheid R290/R600a ijsblokjesmachine,

wat milieuvriendelijk maar brandbaar is. Het tast de ozonlaag niet aan er versterkt het broeikaseffect niet.

◆ Zorg ervoor dat de leidingen van het koelcircuit tijdens het transport en de installatie niet beschadigd raken.
- Bij het hanteren, verplaatsen en gebruiken van de koelkast of vriezer dient te voorkomen dat de koelmiddelleidingen beschadigd raken of dat het risid op lekkage toeneemt.
◆ Vermijd het gebruiken of manipuleren van scherpe voorwerpen in de buurt van de apparaten.
◆ Lekkend koelmiddel kan ontbranden en oogletsel veroorzaken.
◆ Mocht er toch schade ontstaan, vermijd dan blootstelling aan open vuur er apparaten die vonken veroorzaken. Haal de stekker van het apparaat uit stopcontact.
◆ Ventileer de ruimte waarin het apparaat zich bevindt gedurende enkele minuten grondig.
◆ Neem contact op met de Klantenservice, zodat deze de benodigde actie k ondernemen en advies kan geven.
◆ De hoeveelheid ijsblokjesmachine die in dit apparaat zit, staat hierboven vermeld in gram. Deze hoeveelheid staat ook vermeld op het typeplaatje het apparaat.

linkerkant. Dit symbool bevindt zich aan de achterkant van het appar (achterpaneel of compressor) en is geel of oranje van kleur. Dit sym waarschuwt voor brandgevaar. Er bevinden zich brandbare materialen in de koelmiddelleidingen en de compressor. Blijf tijdens gebruik, onderhoud en afvoer uit de buurt van vuurbronnen.

Opmerking:

◆ Houd water en andere geleidende vloeistoffen uit de buurt van het appara
◆ Steek geen clubs in de machine;
◆ Tijdens het verplaatsen van de machine moet deze voorzichtig in een hoe van minder dan 45 graden worden gedragen.

Zorg ervoor dat de afvoer- of toevoerleiding van water niet gebogen wordt, z de leidingen beschadigd raken en er water uit de leidingen lekt.

◆ De afstand tussen de luchtuitlaten en de muur moet meer dan 30 cm zijn Zorg daarnaast voor goede ventilatie en zorg ervoor dat het apparaat drc en schoon is.

QUICK USAGE INSTRUCTIONS

Installatievereisten:

1. Het oppervlak van de machine is bedekt met een metalen beschermfolie, vóór gebruik moet worden verwijderd
2. Om de levensduur van de ijsblokjesmachine te verlengen, moet deze minin 6 uur rechtop staan voordat u deze inschakelt.

3. De host van dit product moet direct boven de ijsbak worden geplaatst en linker-, rechter- en achterkant van de host van de ijsmaker moeten op één I liggen met de ijsbak

4. Let op uw persoonlijke veiligheid bij het plaatsen van de hoofdeenheid var ijsblokjesmachine. De hoofdeenheid mag niet meer dan 15° kantelen en mag op minimaal 30 cm afstand van obstakels bevinden.

5. Installeer de waterinlaat- en uitlaatleidingen van de ijsmakerhost volgens he installatiediagram op de achterkant van de host
6. De omgevingstemperatuur van dit product mag niet hoger zijn dan 38 °C inlaatwatertemperatuur mag niet hoger zijn dan 32 °C
7. Als er een E04-alarm is, controleer dan tijdig de omgevingstemperatuur en watertemperatuur en voer de nodige aanpassingen uit
8. Verwijder voor gebruik de beschermtape. De specifieke stappen zijn als vo

stap 1: Draai de schroeven

stap 2: Verwijder de tape.

Stap 3: Verwijder het parelmoer wattenschijfje.

screw

1. Vanwege de grote
   verschillen in waterkwaliteit tussen verschillende regio's wordt aanbevolen de inlaat aan te sluiten om te voorkomen dat onzuiverheden zich afzetten en leidingen en waterpompen verstoppen
2. Het toevoegen van een waterzuiveringsapparaat aan de waterleiding kan ervoor zorgen dat er zich onzuiverheden afzetten en de watertoevoer blokkere Dit is geen probleem met de productkwaliteit. Reinig het apparaat daarom regelmatig.
3. Het wordt aanbevolen om het hoofdwatersysteem (gootsteen, waterpomp, waterleiding) elke 10-14 dagen schoon te maken
4. Voeg vóór de handmatige reiniging het voorbereide reinigingsmiddel (zoals citroenzuur als ontkalkingsmiddel) toe aan het waterreservoir. Reinig gedurende ongeveer 40 minuten.

Functiebeschrijving:

1. Functie voor het instellen van de ijsdikte: Druk tijdens het opstarten tween op "reserveren/toevoegen" om de stand van de ijsdikte-versnelling te openen.

kunt nu de ijsdikte aanpassen aan de werkelijke ijsdikte door op

"reserveren/toevoegen" en "verlichten/verminderen" te drukken. Het wordt

aanbevolen dat de ijsdikte-versnelling minimaal 0 is.

1. Reinigingsfunctie: Druk op de "schakelaar" om UIT weer te geven en druk vervolgens op "clean/set" om de reinigingsmodus te openen. De reinigingstijd i de reinigingsmodus bedraagt ongeveer 40 minuten.

BEWAAR DEZE INSTRUCTIES

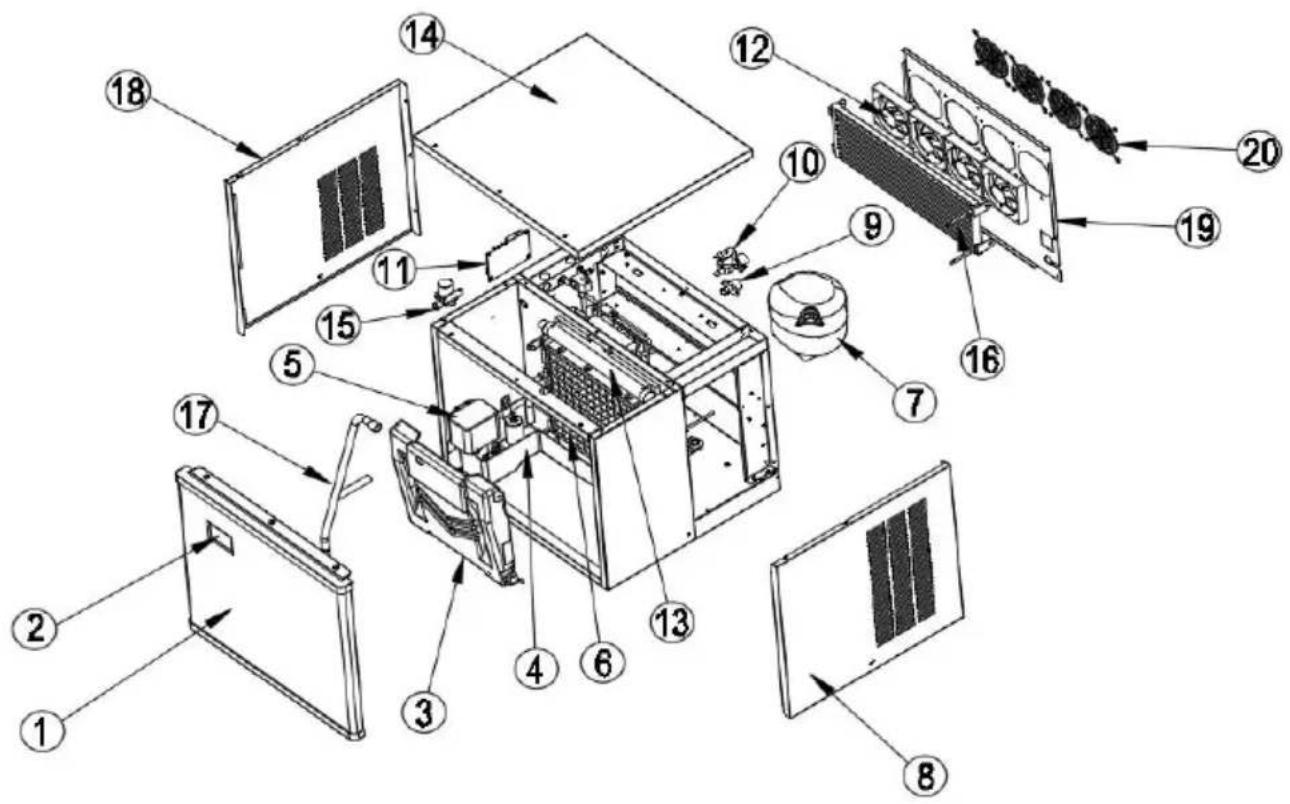

BASIC STRUCTURE

Gesplitst type

Nee.	Naam	Nee.	Naam
1	Voorpaneel	11	elektrisch bedieningspaneel
2	Bedieningspaneel	12	Ventilatormotor
3	Verdamperdeksel	13	sproeipijp
4	Wateropslagtank	14	Bovenpaneel
5	Waterpomp	15	afvoerklep
6	Verdamper	16	condensator
7	Compressor	17	uitlaatpijp van de waterpomp
8	Rechterpaneel	18	Linkerpaneel
9	uitlaat	19	achterwand
10	watertoevoerklep	20	ventilatorbescherming

Nee.	Naam
1	Waterinlaatbuis
2	Afdichtring
3	PTFE-tape
4	Waterafvoerbuis
5	Instructies

4 6 2 1 5 8 3 7 9

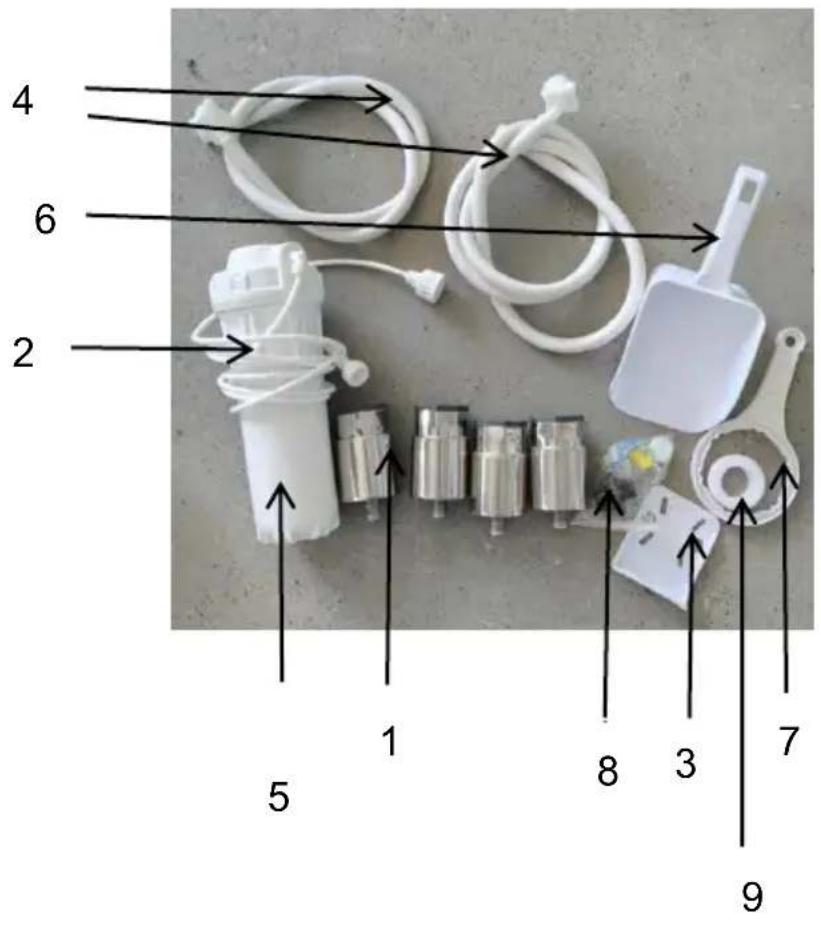

Nee.	Naam
1	Verstelbare voeten
2	Filteraansluitbuis
3	montageplaat
4	Afvoerbuis voor ijsopslagemmer
5	Waterfilter
6	IJsschep
7	moersleutel
8	accessoirepakket
9	draadafdichtingstape

※ Voor deze partij accessoi

zijn ijsemmers nodig

INSTALLATION

Open de behuizing en verplaats het apparaat naar een geschikte locatie.

Controleer de paklijst en de inhoud. Als deze afwijken, neem dan contact op

uw dealer.

2. Bedrijfsomgeving

A. Omgevingstemperatuur : SN, N, ST : 10°C \~ 38°C

Omgevingsvochtigheid: relatieve vochtigheid ≤90%

1. Verwijder de pootjes van de ijsemmer en plaats ze op de bodem van de ijsemmer.
2. Twee personen dragen de ijsmachine en plaatsen deze op de ijsopslagbak totdat deze gelijk ligt met de ijsopslagbak.
3. Zorg dat de hoofdmotor waterpas s door de poten van de ijsemmermachin aan te passen.

De ijsmaker moet worden geïnstalleerd overeenstemming met de Veiligheidsnor voor koelsystemen, ASHRAE 15.

Bovendien is het ijs De maker mag r gangen of hallen van openbare gebouw worden geïnstalleerd.

Gebruik het met de door de fabrikant meegeleverde ijsemmer. Vervang deze naar eigen goeddunken.

De afstand tussen de luchtuitlaten en de muur moet meer dan 30 cm zijn. Daarnaast voor goede ventilatie en zorg ervoor dat het apparaat droog en sc is. Plaats de ijsblokjesmachine op een plaats die ver van warmtebronnen sta a zoals een oven, elektrisch fornuis, enz.

B. De waterbron voldoet aan de sanitaire normen en de watertemperatuur en -druk zijn geschikt. Voor optimale efficiëntie moet de inlaatwatertemperatuur tussen 0,6 en 32 °C liggen en de druk tussen 0,1 0,63 MPa .

C. Er moet een riool zijn. Tijdens de werkzaamheden zal een deel van I water worden geloosd, dus een riool is noodzakelijk. Bovendien moet het riool vrij worden gehouden.

a. Selecteer de juiste voeding volgens de spanning en het vermogen op het

typeplaatje.

b. Sluit de stroomkabel en de voeding aan en zorg ervoor dat de gele en kabels stevig zijn aangesloten op de aardingskabel.

Voorzichtigheid:

a. Zorg ervoor dat de aardverbinding in goede staat is veiligheid te garanderen.

b. Alle buitenkabels en andere apparaten moeten voldoen de nationale norm.

c. Als de spanningsschommelingen groot zijn (± 10% boven de nominale spanning), kan dit leiden tot storingen, zoals het niet starten van de machine beschadiging van de elektronische besturingskaart of beschadiging van de compressor. Gebruik daarom een geschikte automatische spanningsregelaar.

Voor de SKF-300BLS en de SKF-500BLS moet u het decoratieve paneel verwijderen om de stroom in te schakelen.

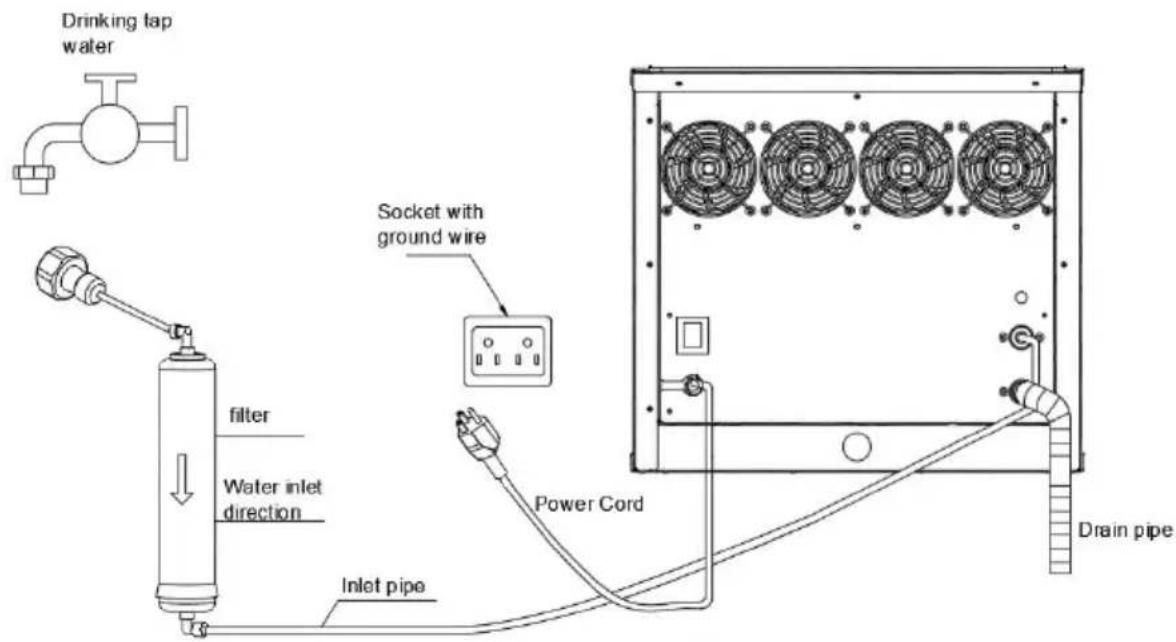

4. Sluit de watertoevoerleiding aan

Haal de watertoevoerleiding uit de accessoirezak en sluit de twee uiteinden va leiding aan op de watertoevoerklep en de waterkraan. Sluit eerst connector 1 op de watertoevoer. Sluit vervolgens één uiteinde van de watertoevoerleiding

stalen kogels aan op aansluiting 1 (hang deze aan het uiteinde van de watertoevoerleiding en maak deze los nadat deze is aangesloten op aansluitin. Sluit vervolgens het andere uiteinde, dat met een schroef is bevestigd, aan of watertoevoerklep. De klep heeft ook een schroef. Draai de klep met de klok vast. Controleer na de installatie of het aansluitstuk lekt.

Sluit de waterleidingen aan volgens het schema op het achterpaneel. De condenswaterstroom is instelbaar naar wens van de klant. (De

condenswaterstroom heeft betrekking op de snelheid waarmee ijs wordt gemaa

Waarschuwing: Het water dat gebruikt wordt om eetb ijsblokken te maken, moet drinkwater zijn. De watertempe moet tussen 0,6 en 32°C liggen en de druk tussen 0, MPa.

5. Sluit de waterafvoerleiding aan

De waterafvoerleiding bevindt zich aan de achterzijde van de machine, met huiiteinde naar het riool.

Let op: Om ervoor te zorgen dat het water goed v afgevoerd, moet het laagste punt van de afvoerleiding boven het hoogste punt van het riool bevinden. Zo voorkomen dat het afgevoerde water terugstroomt.

6. Houd het hoofdlichaam in een waterpas positie

Zorg ervoor dat de hoofdbehuizing waterpas staat om te zorgen dat de ijsblokjesmachine goed werkt. Schroef de twee verstelbare poten in de moeren van het appa kunt de twee poten correct afstellen als de hoofdbehuiz waterpas staat.

Draai eerst de waterkraan, de elektriciteit en de watertoevoer open. Vul vervolgens de gootsteen met water en draai de kraan dicht als de gootsteen voldoende water is gevuld.

2. IJsmaakproces

Na enkele minuten begint de waterpomp te werken en wordt het water gelijk door het ijsmodel gepompt en gestroomd. Uiteindelijk vormt zich ijs in het mo Wanneer de ijsdiktesensor de gereguleerde ijsdikte detecteert, begint het ijs te dalen.

3. IJsdruppelproces

De waterpomp stopt met werken, de watertoevoerklep gaat open en er stroon water in de gootsteen. De verwarmingsklep gaat open en het koelgas wordt ijsmodel geleid; de ijswortel smelt en na ongeveer 2 minuten valt het ijsblok ijskast. Het vallende ijsblok raakt de bevestigingsplaat (de inductieschakelaar, da aan de rechterkant van de bevestigingsplaat is bevestigd). Tot nu toe is één voltooid en begint de nieuwe ijsproductiecyclus.

Wanneer de ijskast gevuld is met ijsblokken, raakt het vallende ijsblok vast te de vastgehouden plaat en de verdamper; de vastgehouden plaat zou voortdure opengaan en niet meer terug kunnen keren naar de oorspronkelijke positie. N enkele seconden stopt de ijsmachine automatisch met werken. Zodra het ijsblok dat vastzit tussen de vastgehouden plaat en de verdamper wordt verwijderd, I de vastgehouden plaat terug naar de oorspronkelijke positie en start de ijsma opnieuw om ijs te maken.

5. Controle van de werking

A. Wanneer de ijsblokjesmachine in werking is, kan een plotselinge onderbreki van de watertoevoer ertoe leiden dat de gootsteen niet met voldoende water gevuld. De ijsblokjesmachine schakelt dan over naar de stand-bymodus en ma geen ijs meer zoals gebruikelijk. Zodra de watertoevoer weer normaal is en h apparaat opnieuw is opgestart, kan het weer normaal werken.

B. De ventilatormotor voor de condensor wordt geregeld door de temperatuur. Wanneer de oppervlaktetemperatuur van de condensor lager is, stopt de ventilatormotor om energie te besparen. Wanneer de oppervlaktetemperatuur weer stijgt, begint de ventilatormotor weer te werken. De ventilatormotor werkt met tussenpozen tijdens het ijsmaken.
C. Wanneer een commerciële ijsmachine bij een lagere omgevingstemperatuur werkt, zal het ijsdruppelproces later dan normaal zijn. Als dit drie keer achter elkaar gebeurt, stopt het apparaat automatisch en knippert het rode lampje in schakelkast afwisselend met de andere vier lampjes. Na het opnieuw opstarter van het apparaat is alles weer normaal . Daarom raden we de gebruiker aa apparaat niet te gebruiken bij een lage omgevingstemperatuur.

7. Knoppen op het displaybord

Opstarten/afsluiten:

Druk 3 seconden lang om de machine uit te schakelen in de ingeschakelde Druk op de aan/uit-knop om het apparaat in de uitgeschakelde stand in te schakelen Druk op de aan/uit-knop om de instellingen onder de ijsdikte-instellir te verlaten en de status van het bijvullen met water aan te passen

Modusknop:

Schakel het ijsmaakprogramma om

Knop Schoonmaken/Instellen:

Druk op de reinigingsstatus onder de uitschakelstatus van de machine

+/reserveringsknop:

Druk om de ijsdikte aan te passen onder druk, evenwicht, ijs maken, ijs loss vol status

Klik om 1 te verhogen, houd de knop lang ingedrukt om de dikte van het i te verhogen en de status aan te passen

Klik om de status van de reserveringstijdinstelling onder de uitgeschakelde sta te bekijken

-/lichtknop:

Klik om 1 te verlagen, druk lang op de knop om continu te verlagen onder aanpassen status

Instructie: wanneer de machine in de "watergebrekbeveiliging" staat, kan deze automatisch herstarten nadat de gootsteen met voldoende water is gevuld. Als andere storingen de machine doen stoppen, drukt u na vijfenveertig minuten (startknop of schakelt u de stroom weer in. De machine start dan opnieuw.

A. De technologische parameters staan op het typeplaatje.
B. Het elektrische schema bevindt zich aan de binnenkant van het bord.
