BRUKSANVISNING SKF-300BLS Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

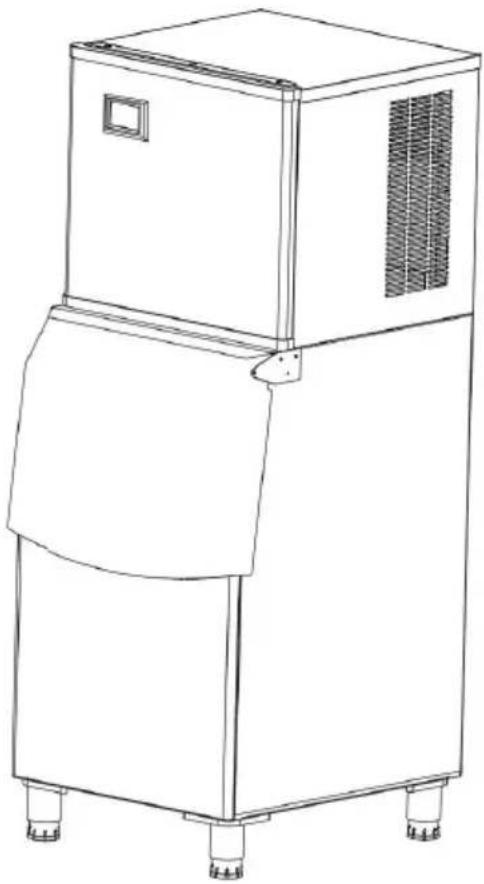

ISMASKIN

MODELL: SKF300BLS/SKF-500BLS

Vi fortsätter att sträva efter att erbjuda dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halv priset" eller andra liknande uttryck som endast används av o representerar en uppskattning av de besparingar du kan göra genom att köpa vissa hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täck alla kategorier av verktyg som erbjuds av oss. Vi ber dig vänligen att kontrollera fö när du gör en beställning hos oss om du faktiskt Sparande Halv i jämförelse med de största varumärkena.

MODELL: SKF300BLS/SKF-500BLS

Har du frågor om produkten? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolknin vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att infodig igen om det finns några teknik- eller programuppdateringar för vå produkt.

Varning – För att minska risken för skador måste anv läsa instruktionsmanualen noggrant.

Denna produkt omfattas av bestämmelserna i EU-dire 2012/19/EG. Symbolen som visar en överstruken soptu indikerar att produkten kräver separat sophämtning in Europeiska unionen. Detta gäller produkten och alla till som är märkta med denna symbol. Produkter som är som sådana får inte kasseras med vanligt hushållsavfal måste lämnas till en insamlingsplats för återvinning elektriska och elektroniska apparater.

SAFETY PRECAUTION

Läs igenom bruksanvisningen noggrant innan apparaten används.

För att minska risken för brand, elektriska stötar eller skador vid användning av apparaten, följ grundläggande försiktighetsåtgärder, inklusive följande:

! FARA:

◆ Läs alla instruktioner innan du använder ismaskinen.
◆ Anslut till ett jordat 3-stiftsuttag, ta inte bort jordstiftet, använd inte en ada och använd inte en förlängningssladd.
◆ Det rekommenderas att en separat krets, som endast betjänar din apparat, anordnas. Använd ett uttag som inte kan stängas av med en strömbrytar
◆ Rengör aldrig apparatdelar med brandfarliga vätskor. Dessa ångor kan skap brandrisk eller explosion. Förvara eller använd inte bensin eller andra brandfarliga ångor och vätskor i närheten av denna eller någon annan

• Innan du fortsätter med rengöring och underhåll, se till att enhetens strömkabel är frånkopplad.
  ◆ Anslut eller dra inte ur elkontakten när du har våta händer.
  ◆ Dra ur sladden eller stäng av strömmen innan rengöring eller service. Underlåtenhet att göra det kan leda till elektrisk stöt eller dödsfall.
  ◆ Försök inte att reparera eller byta ut någon del av din apparat om det ir uttryckligen rekommenderas i detta material. All annan service bör överlåta till en kvalificerad tekniker.
  ◆ För att förhindra att barn fastnar, förvara utom räckhåll för barn och inte närheten av ismaskinen.
  ◆ Innan du slänger din gamla ismaskin, ta bort dörren men lämna hyllorna I så att barn inte lätt kan klättra in.
  ◆ Låt aldrig barn använda, leka med eller krypa in i apparaten.

⚠ Varning:

◆ Denna maskin bör användas av yrkesmän eller utbildad personal;

Se till att maskinen är tillförlitligt ansluten till jord för att skydda

◆ Använd en effekt som överensstämmer med den som anges på märkskylte och förspänningen är mindre än ± 10 % av märkspänningen.

Kabeldragningen måste utföras av experter.

- Om nätsladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller liknande kvalificerad person för att undvika fara.

◆ Innan du utför underhåll på maskinen, se till att du har stängt av strömm
◆ Fukta inte eller stänk vätska på kontakter, motorer eller andra elektriska de för att undvika elektriska stötar ;
◆ Denna apparat kan användas av barn från 8 år och uppåt och personer nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet oc kunskap om de har fått handledning eller instruktioner om hur apparaten används på ett säkert sätt och förstår de risker som är förknippade med Barn får inte leka med apparaten. Rengöring och underhåll får inte utföra barn utan handledning.

BRANDFARLIGT KÖLMEDEL

För din säkerhet, följ följande rekommendationer.

♦ ismaskin av typen R290/R600a, som är miljövänlig men brandfarlig. Den skadar inte ozonskiktet och ökar inte heller växthuseffekten.

◆ Se till att rören till köldmediekretsen inte skadas under transport och installation.

◆ vid hantering, flytt och användning av kylskåpet eller frysen för att undvika antingen skada köldmedieslangarna eller öka risken för läckage.

◆ Undvik att använda eller manipulera vassa föremål i närheten av apparaterna.

◆ Läckande köldmedium kan antändas och skada ögonen.

◆ Om skador skulle uppstå, undvik exponering för öppen eld och andra apparater som skapar gnistor. Koppla bort apparaten från elnätet.

◆ Vädra noggrant rummet där apparaten står i i flera minuter.
◆ Meddela kundtjänst för nödvändiga åtgärder och råd.
◆ Mängden ismaskin som finns i denna apparat anges ovan i gram; det ang också på apparatens typskylt.

R290/R600a

♦ WARNING: Var uppmärksam på symbolen som liknar den på vänster sida när du använder, utför service och kasserar apparaten. Den är placerad på baksidan (bakpanelen eller kompressorn) och är gul eller orange. Varningssymbol för brandrisk. Det finns brandfarliga materia en och kompressorn. Håll dig borta från eldkällor under service och kassering.

Notera:

◆ Håll vatten eller andra ledande vätskor borta från maskinen;
◆ Stoppa inte in klubbor i maskinen;
◆ Under maskinens förflyttning bör den bäras försiktigt i en vinkel på mindre 45 grader.

Förbjud att vattenavloppsröret eller vattentillförselröret böjs så att rören skadas och vatten läcker ut ur rören.

◆ Avståndet mellan luftutloppen och väggen bör vara minst 30 cm. Se dessutom till att det finns god ventilation och att maskinen är torr och ro

QUICK USAGE INSTRUCTIONS

Installationskrav:

1. Maskinens yta är täckt med en metallskyddsfilm som måste tas bort före användning.
2. För att förlänga ismaskinens livslängd måste den placeras upprätt i minst timmar innan den slås på.
3. Produktens värd ska placeras direkt ovanför isförvaringsbehållaren, och väns höger och baksida av ismaskinens värd ska vara i linje med isförvaringsbehållaren.
4. Var uppmärksam på personlig säkerhet när du placerar ismaskinens huvudenhet. Huvudenheten bör inte luta mer än 15° och vara minst 30 cm f hinder.
5. Installera vatteninlopps- och utloppsrören för ismaskinen enligt installationsschemat på baksidan av apparaten.
6. Produktens omgivningstemperatur bör inte överstiga 38 °C och inloppsvattentemperaturen bör inte överstiga 32 °C.
7. Om det finns ett E04-larm, kontrollera omgivningstemperaturen och vattentemperaturen i god tid och gör motsvarande justeringar.
8. Skyddstejpen måste tas bort före användning. De specifika stegen är följan Steg 1: Lossa skruvarna.

Steg 2: Flytta bort tejpen.

1. På grund av betydande skillnader i vattenkvalitet

screw

mellan olika regioner rekommenderas det att ansluta inloppet för att förhindra att föroreningar avsätts och blockerar rörledningar och vattenpumpar.

1. Om du installerar en vattenreningsanordning i vattenröret kan det orsaka at föroreningar avsätts och blockerar vattenvägen, vilket inte är ett problem med produktkvaliteten. Rengör maskinen regelbundet.
2. Det rekommenderas att rengöra huvudvattensystemet (handfat, vattenpump, vattenledning) var 10–14:e dag.

3. Innan manuell rengöring, tillsätt det förberedda rengöringsmedlet (t.ex. avkalkningsmedel med citronsyra) i vattentanken. Rengör i cirka 40 minuter. Funktionsbeskrivning:

4. Funktion för inställning av istjocklek: Tryck två gånger på "reservation/addition startläget för att gå in i istjockleksväxeln. Nu kan du justera istjockleken enlig faktiska istjockleken genom att trycka på "reservation/addition" och
   "lighting/reduction". Det rekommenderas att istjockleksväxeln inte är mindre än

5. Rengöringsfunktion: Tryck på "brytaren" för att visa AV, tryck sedan på "rengör/ställ in" för att gå in i rengöringsläget. Rengöringstiden i rengöringsläge cirka 40 minuter.

SPARA DESSA INSTRUKTIONER

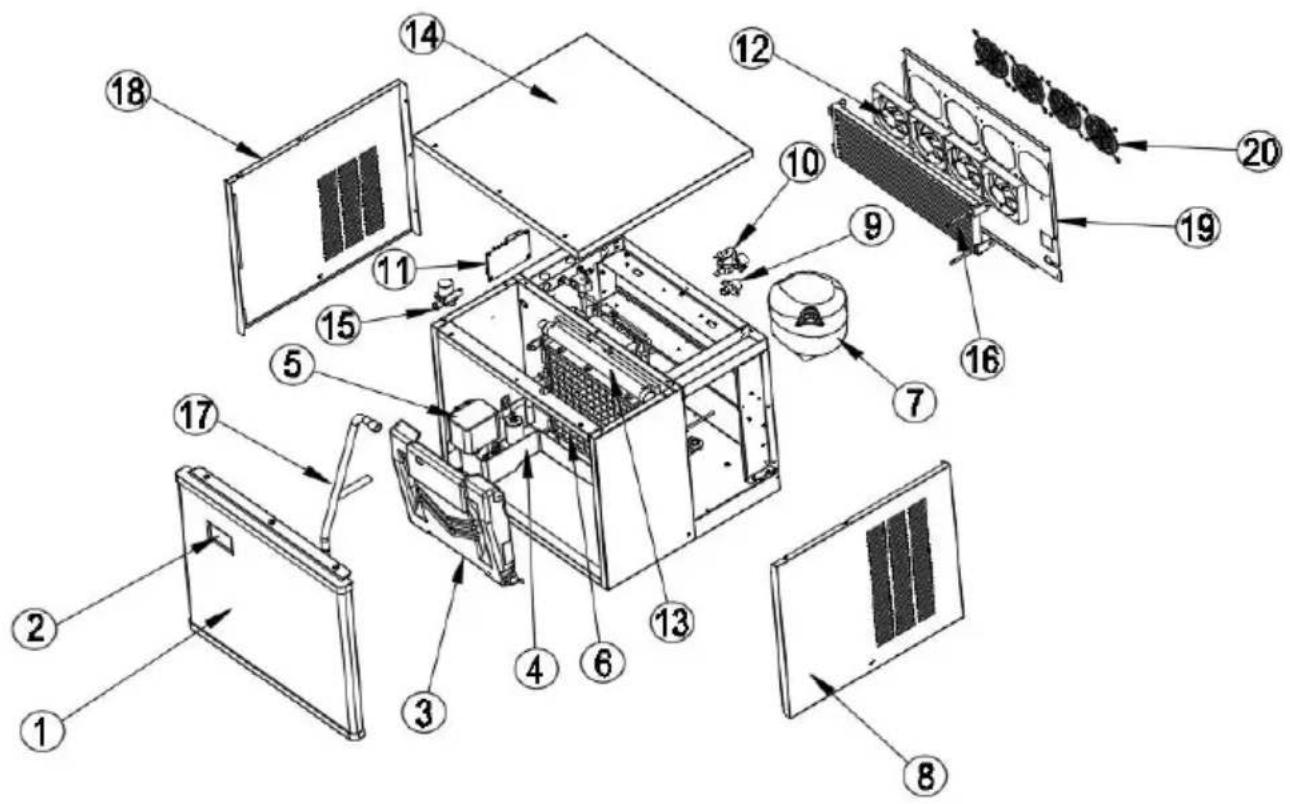

BASIC STRUCTURE

Delad typ

Inga.	Namn	Inga.	Namn
1	Frontpanel	11	elektrisk kontrollpanel
2	Kontrollpanel	12	Fläktmotor
3	Förångarens lock	13	sprutrör
4	Vattenlagringstank	14	Övre panelen
5	Vattenpump	15	avloppsventil
6	Förångare	16	kondensor
7	Kompressor	17	vattenpumpens utloppsrör
8	Höger panel	18	Vänster panel
9	utlopp	19	bakre höljet
10	vattenförsörjningsventil	20	fläktskydd

Inga.	Namn
1	Vatteninloppsrör
2	Tätningsring
3	PTFE-tejp
4	Vattenavloppsrör
5	Instruktioner

4 6 2 1 5 8 3 7 9

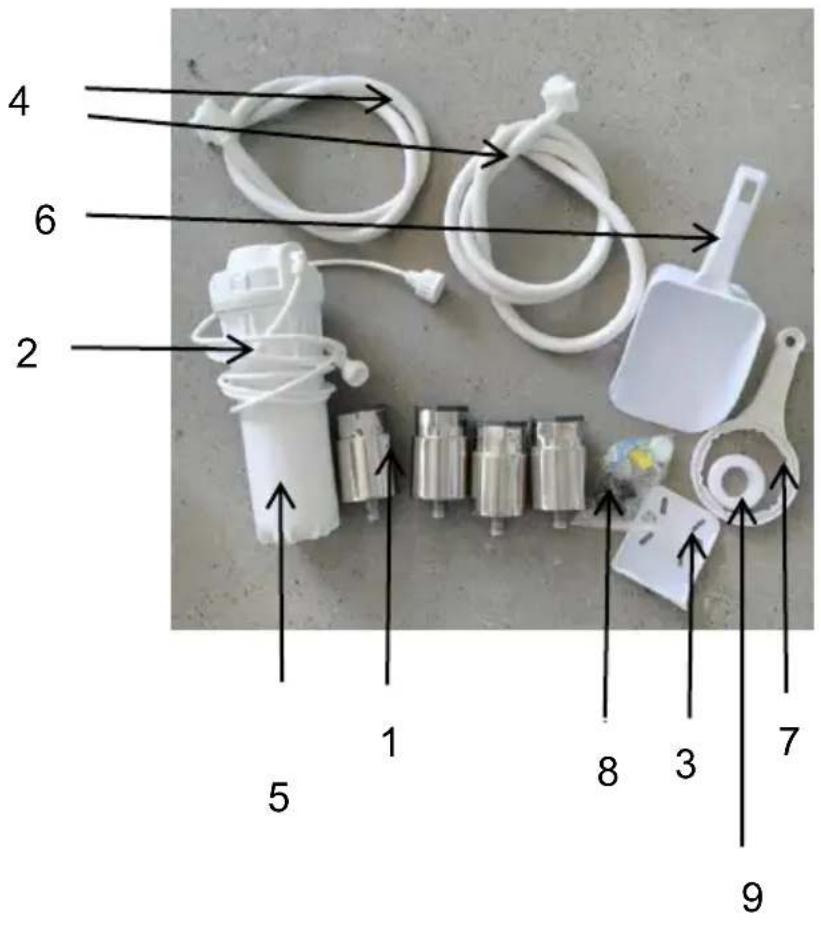

Inga.	Namn
1	Justerbara fötter
2	Filteranslutningsrör
3	monteringsplatta
4	Avloppsrör för isförvaringshink
5	Vattenfilter
6	Isspade
7	rycka
8	tillbehörspaket
9	gängtätningstejp

※ Denna omgång tillbehör

behöver köpa isförvaringshinkar

INSTALLATION

Öppna höljet och flytta maskinen till lämplig plats. Kontrollera packlistan och innehållet. Om de skiljer sig åt, vänligen fråga din återförsäljare.

2. Driftsmiljö

A. Omgivningstemperatur : SN, N , ST : 10°C \~ 38°C

1. Ta ut fötterna på isförvaringshinken och montera dem längst ner på isförvaringshinken.
2. Två personer bär ismaskinens värd och placerar den på isförvaringshinken, att den är i jämnhöjd med isförvaringshinken.
3. Håll huvudmotorn i rätt nivå genom justera fötterna på ishinkmaskinen.

Ismaskinen ska installeras i enlighet m Säkerhetsstandard för kylsystem, ASHR.

1. Dessutom är isen Tillverkaren får installeras i korridorer eller hallar i off byggnader.

Använd den med isförvaringshinken som medföljer från tillverkaren. Byt inte ut när du vill.

Avståndet mellan luftutloppen och väggen bör vara minst 30 cm. Se dessuton att det finns god ventilation och att maskinen är torr och ren. Ismaskinen må placeras långt ifrån värmekällor, såsom en bakugn, elektrisk spis etc.

B. Vattenkällan är lämplig för hygieniska standarder, vattentemperaturen och trycket är lämpliga. För att uppnå största möjliga effektivitet bör inloppsvattentemperaturen vara 0,6\~32°C och trycket bör vara 0,1\~0,63 MP

C. Det bör finnas ett avlopp. Under arbetets gång kommer en del vatten läcka ut, så avloppet är nödvändigt. Dessutom måste avloppet hållas öpp

a. Välj rätt strömförsörjning enligt spänningen och effekten på typskylten. b. Anslut strömkabeln och strömförsörjningen och se till att de gula och gröna kablarna är ordentligt anslutna till jordkabeln.

Försiktighet:

a. För säkerhets skick, se till att jordanslutningen är i g b. Alla externa ledningar och andra apparater måste överensstämma med nationell standard.

c. Om spänningsvariationerna är stora (± 10 % över märkspänningen) kan de orsaka många fel, till exempel att maskinen inte kan startas, att det elektronistyrkortet är skadat eller att kompressorn är skadad. Därför måste du använda lämplig automatisk spänningsregulator.

För SKF-300BLS och SKF-500BLS måste du ta bort den dekorativa panelen t att slå på strömmen.

4. Anslut vattenförsörjningsröret

Ta ut vattentillförselslangen ur tillbehörspåsen och anslut slangens dubbla ända till vattentillförselsventilen och vattenkranen. Först, hylsa kopplingen 1 till vattenkranen. kranen, anslut sedan ena änden av vattenförsörjningsröret, som I stålkulor, till koppling 1 (häng i vattenförsörjningsrörets ände och lossa det eft det anslutits till koppling 1). Anslut den andra änden, som är fäst med en s vattenförsörjningsventilen. Ventilen har också en skruv i änden. Skruva fast ventilen medurs. När installationen är klar, kontrollera att anslutningsdelen inte

läcker.

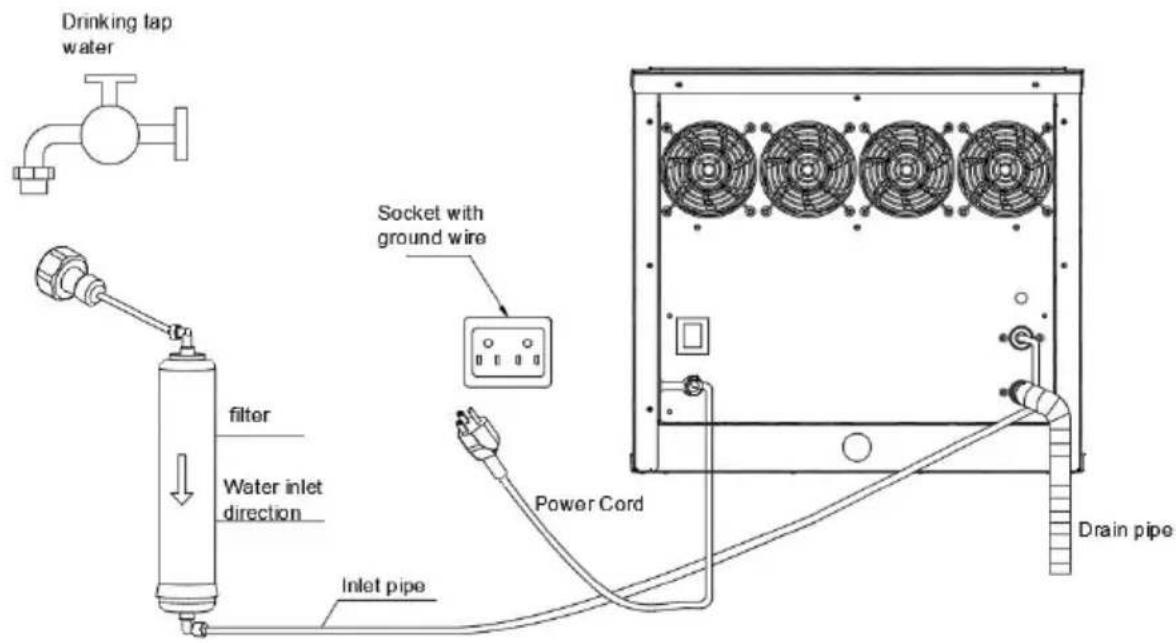

Du bör ansluta vattenrören enligt diagrammet på bakpanelen. Kondensvattnets flödeshastighet kan justeras efter kundens behov. (Kondensvattnets flöde avser hastigheten på istillverkningen)

Varning: Vattnet som används för att göra ätbara isblocl vara dricksvatten. Dessutom måste vattnets temperatur v mellan 0,6 och 32 °C och trycket vara mellan 0,1 och

5. Anslut vattenutloppsröret

Vattenutloppsröret är placerat på maskinens baksida, den förlängda änden av röret till avloppet.

Observera: För att vattnet ska kunna rinna jämnt må utloppsrörets lägsta punkt vara ovanför avloppsrörets hög punkt för att förhindra att utloppsvattnet rinner tillbaka

6. Håll huvudkroppen i vägrätt läge

Se till att huvuddelen är i våg för att säkerställa att i fungerar normalt. Skruva först fast de två justerbara be maskinens muttrar. Du kan justera de två benen orden huvuddelen inte är i våg.

Öppna först vattenkranen, strömmen och vattenventilen, fyll sedan vasken med vatten och stäng av kranen när vasken är fylld med lämpligt vatten.

2. Istillverkningsprocess

Efter några minuter börjar vattenpumpen arbeta, och vattnet pumpas och flöda jämnt genom ismodellen. Till slut bildas is i modellen. När istjocklekssensorn detekterar den reglerade istjockleken börjar isen falla.

3. Isdroppsprocessen

Vattenpumpen slutar fungera, vattentillförselventilen öppnas och vattnet rinner ne i diskhon. Värmeventilen slås på och köldmediet leds in i ismodellen; isroten smälter och efter cirka 2 minuter faller isblocket ner i isskåpet. Det fallande isblocket träffar hållplattan (den induktiva brytaren, som är fäst på höger sida hållplattan, tills nu är en cirkel över och den nya istillverkningscirkeln börjar).

4. Automatisk stopp

När isskåpet är fyllt med isblock, kommer det fallande isblocket att låsas mel isplattan och förångaren; plattan öppnas kontinuerligt och kan inte återgå till s ursprungliga läge. Efter några sekunder slutar ismaskinen att fungera automatis När isblocket som är låst mellan plattan och förångaren har tagits bort, återg plattan till sitt ursprungliga läge och ismaskinen startar om för att tillverka is.

5. Löpande kontroll

A. När ismaskinen är igång kan ett plötsligt avbrott i vattentillförseln leda till diskhon inte fylls med tillräckligt med vatten. Ismaskinen kommer att gå över standby-läge och inte producera is som vanligt. När vattentillförseln återställs d maskinen startas om kan den fungera normalt.

B. Fläktmotorn för kondensorn styrs av temperaturen. När kondensorns yttemperatur är lägre stannar fläktmotorn för att spara energi. När yttemperatur stiger återgår fläktmotorn till att fungera intermittent under istillverkningsprocessen.
C. När en kommersiell ismaskin arbetar vid en lägre omgivningstemperatur kommer isbildningsprocessen att vara senare än vanligt. Om det inträffar tre gånger i sträck stannar maskinen automatiskt och den röda lampan i elboxen blinkar växelvis med de andra fyra lamporna. Efter att maskinen startats om återgår det till normalt läge . Därför rekommenderar vi att användaren inte använder maskinen vid låg omgivningstemperatur.

Start / avstängning:

tryck i 3 sekunder för att stänga av maskinen under påslagen status

Tryck på på/av-knappen för att slå på maskinen i avstängt läge Tryck på på/av-knappen för att avsluta inställningen under inställning av istjocklek och justering av påfyllningsvatten

Lägesknapp:

Byt istillverkningsprogram

Rengör/Inställ-knapp:

Tryck för att rengöra statusen under maskinens avstängningsstatus

+/bokningsknapp:

Tryck för att justera istjockleken under tryckjämvikt, istillverkning, islossning, ise fullhet

Klicka för att öka 1, tryck länge på knappen för att öka kontinuerligt under s för justering av istjocklek

klicka för att inställa reservationstidsstatus under avstängningsstatus

-/ljusknapp:

Klicka för att minska 1, tryck länge på knappen för att minska kontinuerligt u istjockleksjusteringsstatus

Instruktion: När maskinen är i tillståndet "vattenbristskydd" kan den starta om automatiskt efter att diskhon har fyllts med lämpligt vatten. Om andra fel orsa att maskinen stannar, tryck på startknappen eller sätt på strömmen igen efter fyrtiofem minuter, så startar maskinen igen.

Clean

A, Teknologiparametrar finns på namnskylten.
B. Elschemat finns på insidan av kortet.
