MANUALE UTENTE QLX1752-1 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MACCHINA PER GHIACCIO A FIOCCHI DI NEVE

MODELLO: FC80FD-1/FC80FD/FC125FD-1/FC125FD/FC170FD-1

/FC170FD/QLX100F2-1/QLX100F2/QLX230F10-1/QLX230F10

/QLX260F15-1/QLX260F15/QLX1203-1/QLX1203

/QLX1603-1/QLX1603/QLX1752-1/QLX1752

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

MACCHINA PER GHIACCIO A FIOCCHI DI NEVE

MODELLO:FC80FD-1/FC80FD/FC125FD-1/FC125FD/FC170FD-1/FC170FD

/QLX100F2-1/QLX100F2/QLX230F10-1/QLX230F10

/QLX260F15-1/QLX260F15/QLX1203-1/QLX1203/QLX1603-1/QLX1603/

QLX1752-1/QLX1752

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

Informazioni FCC:ATTENZIONE: Cambiamenti o modifiche non espressamente approvati da il soggetto responsabile della conformità potrebbe invalidare l'autorità dell'utente per far funzionare l'attrezzatura!Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle due condizioni seguenti:1) Questo prodotto può causare interferenze dannose.2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa interferenze che potrebbero causare un funzionamento indesiderato.ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvato dalla parte responsabile della conformità potrebbe invalidare l'l'autorità dell'utente di utilizzare il prodotto.Nota: questo prodotto è stato testato e ritenuto conforme alle limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 della FCC Regole, questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.Questo prodotto genera, utilizza e può irradiare radiofrequenza energia, e se non installato e utilizzato in conformità con la istruzioni, possono causare interferenze dannose alla radio comunicazioni. Tuttavia, non vi è alcuna garanzia che l'interferenza non si verificherà in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinato accendendo e spegnendo il prodotto, l'utente è incoraggiati a provare a correggere l'interferenza da uno o più dei seguenti misure.Riorientare o riposizionare l'antenna ricevente.Aumentare la distanza tra il prodotto e il ricevitore.Collegare il prodotto a una presa su un circuito diverso da quello a cui si desidera a cui è collegato il ricevitore.Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

1. Panoramica del

prodotto Grazie per aver scelto la macchina per il ghiaccio a fiocco di neve. Questa macchina per il ghiaccio a fiocco di neve adotta la tecnologia avanzata internazionale. Produzione tecnica, utilizzando compressori di marchi famosi a livello internazionale e accessori di refrigerazione di alta qualità. Aspetto gradevole, prestazioni affidabili, in linea con gli standard di sicurezza nazionali per macchinari alimenta e. Standard di sicurezza elettrica, ampiamente utilizzati in bar di lusso, caffetterie, sale da tè. E negozi di bevande fredde di lusso, si prega di leggerlo attentamente prima di utilizzare questa macchina. In questo manuale, la macchina è installata in stretta conformità con le disposizioni di questo manuale. Debug e funzionamento.

2. Questioni che richiedono

attenzione 1. La macchina è destinata esclusivamente all'uso in ambienti chiusi e deve essere posizionata in posizione orizzontale, asciutta e robusta. Sul tavolo non deve esserci alcuna fonte di calore con una temperatura superiore a 70 ÿ nel raggio di 50 2. La temperatura di ingresso della macchina raffreddata ad acqua non deve superare i 30 ÿ e la pressione dell'acqua non deve essere inferiore a 0,05 mpa. L'uscita di scarico del raffreddatore d'aria non deve essere ostruita da oggetti vari. 3. Secondo la norma nazionale sulla sicurezza elettrica, questa macchina deve essere

installato. Alimentazione elettrica indipendente, l'area di usura del cavo di alimentazione non deve essere inferiore a 2,5 mm, deve avere un buon dispositivo di messa a terra per garantire che la linea di alimentazione della macchina sia dotata di un dispositivo di cortocircu. L'intervallo di fluttuazione della tensione dell'alimentazione monofase è compreso tra il 5%.

3. Norme di sicurezza

Nota: la macchina verrà inevitabilmente scossa durante il trasporto

e deve essere. Lasciarlo riposare per 2 ore prima dell'uso, la macchina dovrebbe evitare luce solare

e alta temperatura.Fonte di calore radiante.

Avvertimento:

Per garantire la sicurezza, la macchina deve essere azionata da personale addestrato all'uso.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di servizio o persone qualificate in modo simile per evitare un pericolo. Se il la macchina si rompe o è danneggiata, è necessario evitare il pericolo.

Sarà gestito da personale di manutenzione professionale. Quando il

la macchina non è in uso per un lungo periodo, si prega di interrompere l'alimentazione macchina e collegarla alle materie prime. Le parti della macchina in i contatti vengono puliti e poi asciugati e conservati.

Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o prive di

esperienza e conoscenza se hanno ricevuto supervisione o

istruzioni riguardanti l'uso dell'apparecchio in modo sicuro e comprendere

i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. Pulizia

e la manutenzione da parte dell'utente non deve essere effettuata da bambini senza supervisione.

Pericolo:

1. quando la pelle è nuda, bagnata, indossando guanti bagnati o indossando indumenti bagnati vestiti. Non toccare spine o interruttori sotto tensione. Non azionare quelli che sono non correttamente messa a terra.Macchina, non effettuare alcun lavoro di manutenzione sulla macchina prima che venga interrotta l'alimentazione elettrica.

2. Questo apparecchio contiene refrigerante infiammabile e agente schiumogeno ciclopentano. Si prega di evitare il contatto con il fuoco quando lo si trasporta e lo si utilizza. In caso di guasto della macchina, rivolgersi a un professionista per la manutenzione.

Al momento dello smaltimento, si prega di consegnarlo al centro di smaltimento autorizzato locale.

attenzione al simbolo simile al lato sinistro, che si trova sul retro dell'apparecchio (pannello posteriore o compressore) e di colore giallo o arancione. È il simbolo di rischio di incendio. Ci sono materiali infiammabili nei tubi del refrigerante e nel compressore. Si prega di stare lontani dalla fonte di incendio durante l'uso, la manutenzione e lo smaltimento.

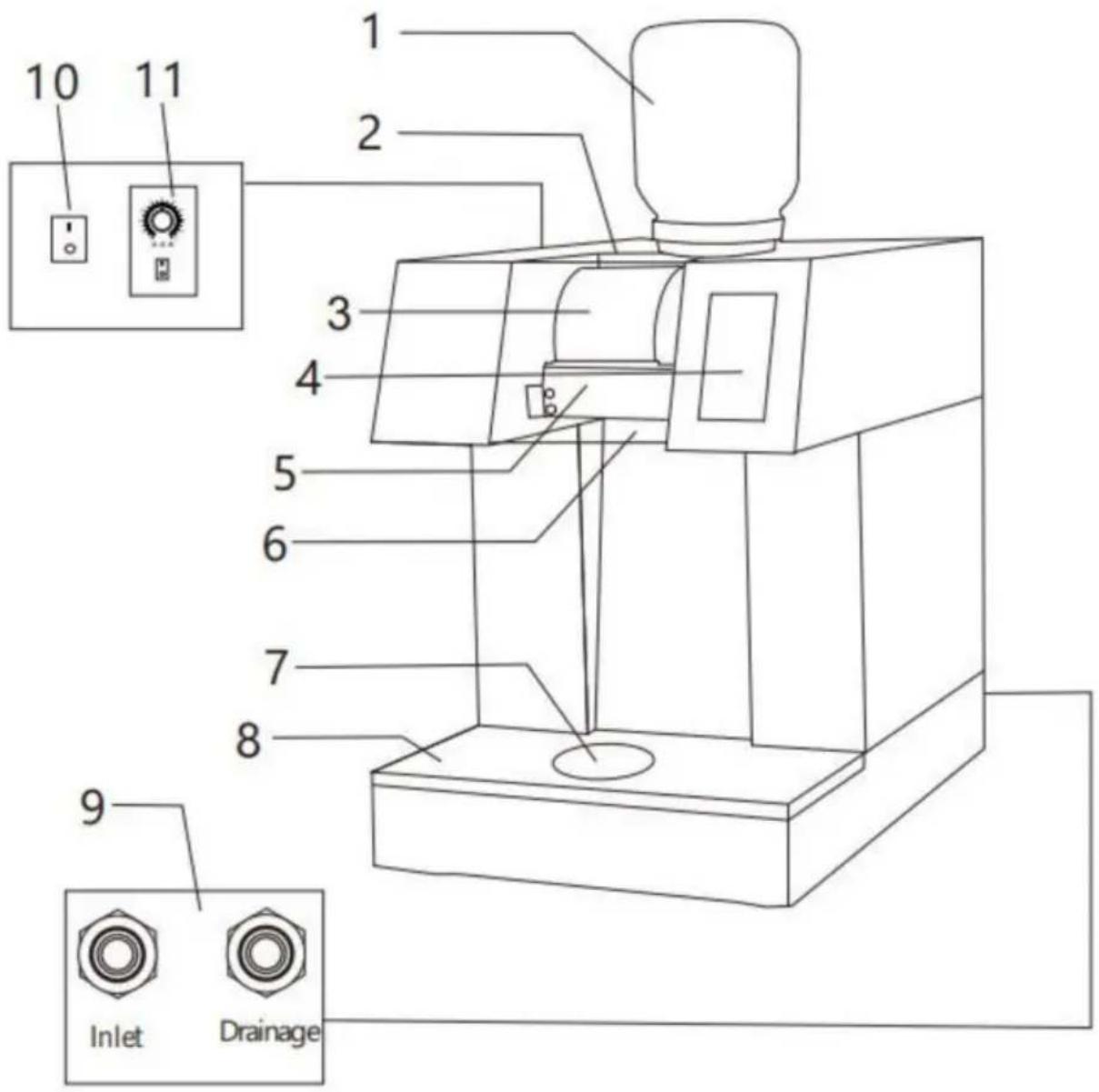

4.struttura della macchina

1 2 3 4 5 6 7 8 9 Inlet Drainage

Modello raffreddato ad acqua con piastra rotante 1.

Secchio del materiale

1. Piastra antipolvere 4.

Funzionamento

1. Scatola del materiale

2. Evaporatore

5 coltello

1. Disco rotante 8. Piastra

di copertura anteriore 9.

Ingresso e uscita dell'acqua

10.Interruttore di

alimentazione 11.Velocità

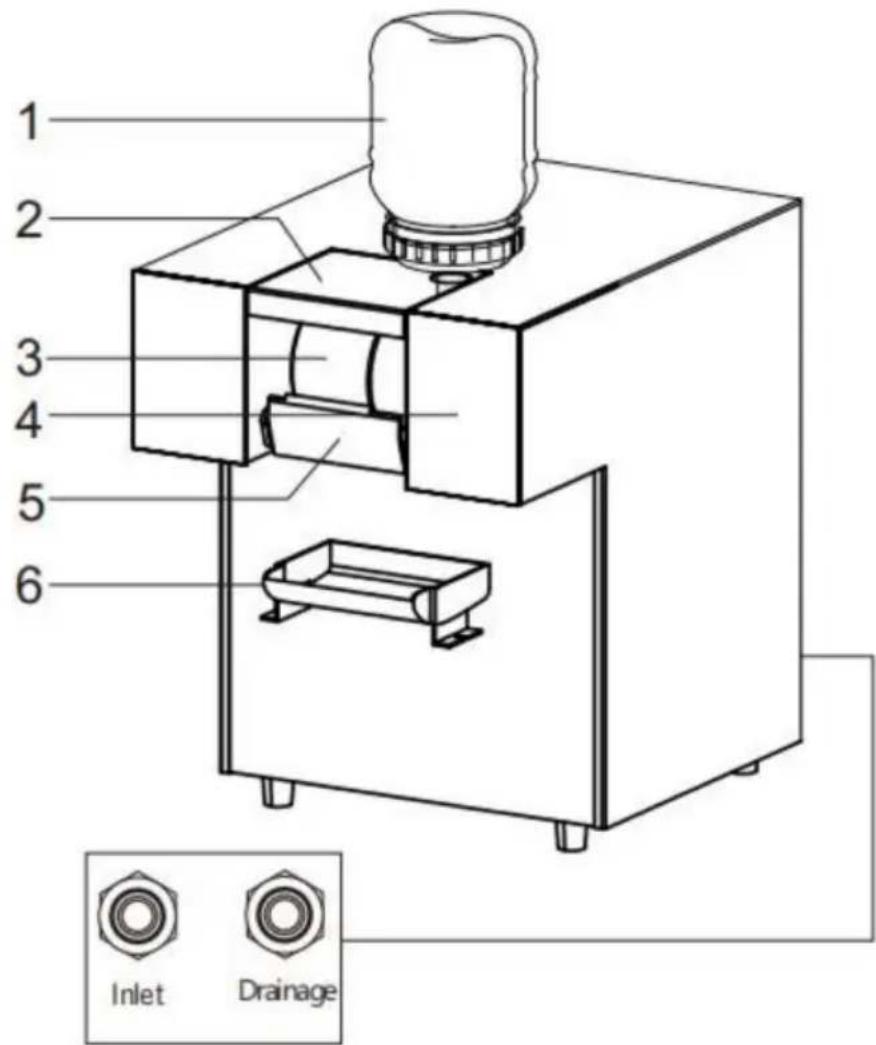

1 2 3 4 5 6 Inlet Drainage

Modello raffreddato ad acqua senza piastra rotante 1. Secchio del materiale

1. Piastra antipolvere 3.

Evaporatore 4.

Funzionamento 5.

Coltello

6.Scatola del materiale

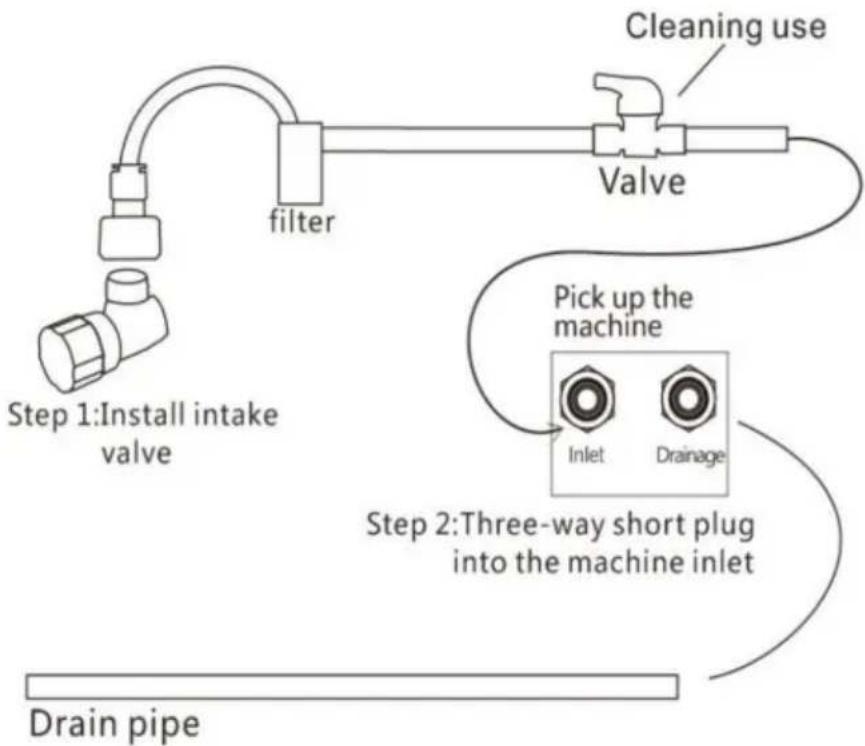

5. Installazione e debug Installazione dei

tubi di ingresso e di uscita A. L'apertura della valvola è il tubo di aspirazione B. Il tubo dritto è il tubo di scarico

Fase 3: Inserire lo scarico nell'uscita della macchina

La lunghezza totale del tubo di aspirazione non deve superare i 4 m, troppo lungo comprometterà l'effetto di raffreddamento, l'afflusso

la temperatura non deve superare i 28 gradi.

Il tubo di scarico del bacino di stoccaggio dell'acqua viene scaricato in la fognatura (solo per modelli con disco rotante autonomo.

6. Istruzioni per l'uso

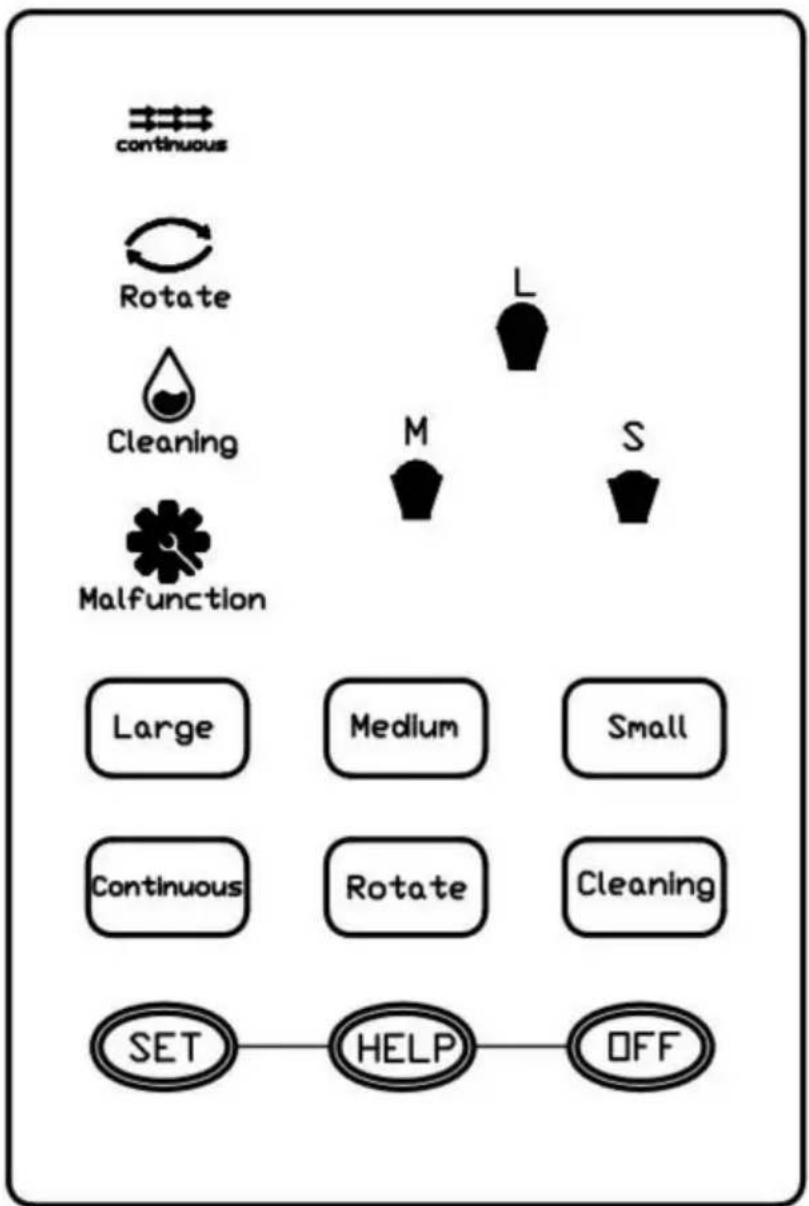

A: Pannello operativo della sezione A

Premere: Grande, Medio, Piccolo, lavoro, conto alla rovescia fino a 0.stop

Premere: continuo. La macchina funziona in modo continuo,

premere: SET, accedere all'interfaccia delle impostazioni

premere: HEIP, andare alla pagina delle istruzioni operative, B.

Regolazione della velocità di rotazione dell'evaporatore, ruotare la manopola di regolazione per regolare la velocità dell'evaporatore, basta regolare la forma del ghiaccio desiderata,


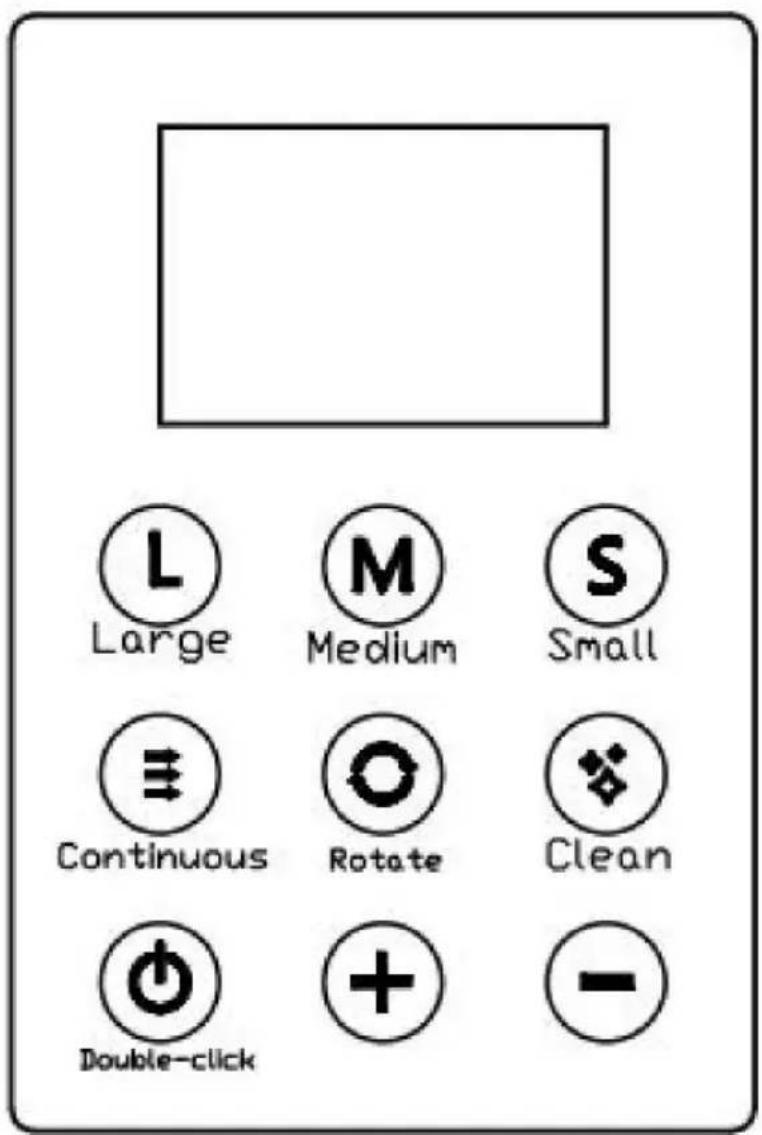

B: Pannello operativo della sezione B

A: Pannello operativo della sezione A

Fare doppio clic sul pulsante di accensione e la luce si accende, entra in modalità standby, premi: continuo la macchina funziona ininterrottamente, premi di nuovo stop, premi: L, M, S, la macchina entra nel conto alla rovescia per funzionare, si ferma a 0. premi: pulisci l'evaporatore ruota senza raffreddare, lava la macchina

con un tubo di pulizia.

L,M,S, Impostazione dell'ora: premere +,- Le luci lampeggiano, premere + per aumentare di 6 secondi +,- per imposta l'ora, memoria automatica senza operazione dopo 6 secondi,

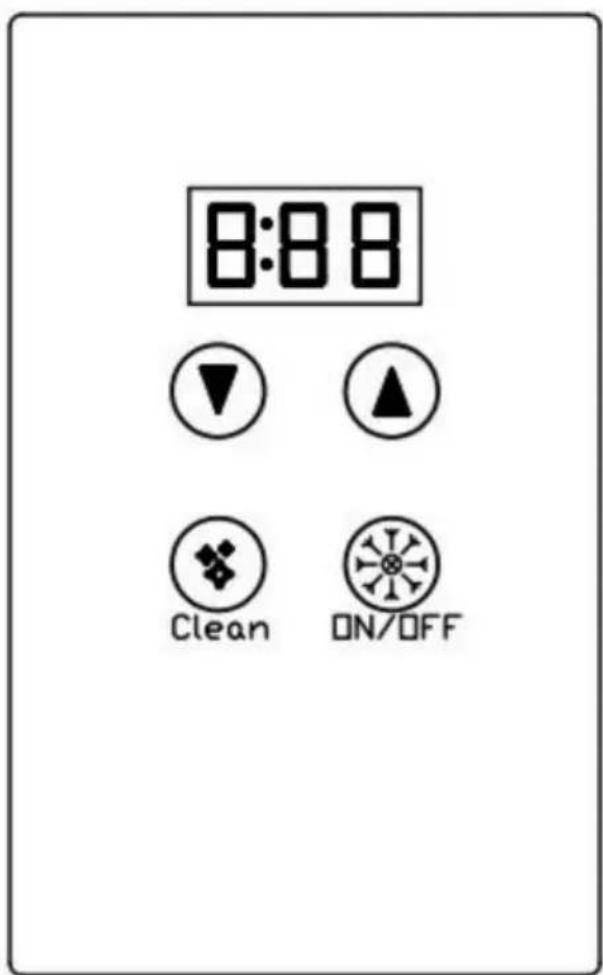

C: Istruzioni per il funzionamento touch a due pulsanti

Premere il tasto ON/OFF per 2 secondi, quindi fermarsi per 2 secondi e premere

1 o 2 tasti per regolare la velocità dell'evaporatore a tamburo durante la produzione del ghiaccio

lavoro.

CLEAN: premere clean2 secondi per un tempo prolungato e l'evaporatore del tamburo inizia a ruotare e pulire. premere 1 o 2 tasti durante la pulizia per regolare la tempo di pulizia.

si prega di verificare se la macchina ha una scarsa dissipazione del calore quando E2 è visualizzato.

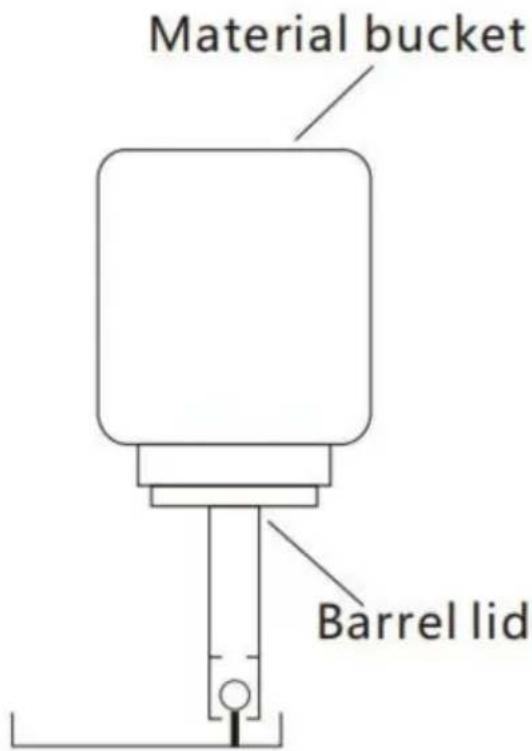

Metodo di installazione del materiale del barile:

Caricamento del barile, chiudere il coperchio, quindi capovolgere il secchio, metterlo verso il basso attraverso la scheda antipolvere, come mostrato nella figura, Macchina pulizia

Si prega di controllare quando viene visualizzato il guasto Si prega di controllare l'acqua calda per la macchina raffreddata ad acqua,

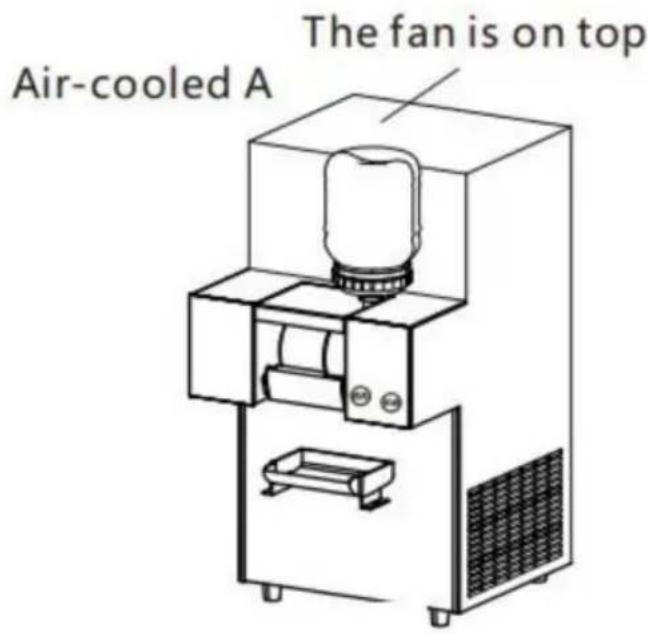

Si prega di controllare la ventola per il modello raffreddato ad aria e di pulire il radiatore,

Material bucket Barrel lid

7.Manutenzione della macchina

Dopo averlo utilizzato ogni giorno, la macchina deve essere pulita, prima rimuovere il scatola del materiale e pulirla, quindi sciacquare l'evaporatore e il coltello con un pulizia del tubo, allo stesso tempo, premere l'interruttore per far funzionare l'evaporatore girare, Modello raffreddato ad aria: il radiatore dovrebbe pulire la polvere ogni 3 mesi, spazzare delicatamente il radiatore con una spazzola durante la pulizia, Macchina raffreddata ad

acqua: il filtro di afflusso viene pulito ogni 6 mesi, in modo da per non compromettere l'effetto rinfrescante.

Descrizione della garanzia

Poiché questa macchina viene utilizzata all'estero, la nostra azienda non è in grado per fornire assistenza in garanzia. Se la macchina si rompe entro un anno dalla data di acquisto la nostra azienda può fornire gratuitamente i pezzi di ricambio carica. Ma i costi di trasporto e manutenzione non sono inclusi. Ottieni accessori gratuiti con targhetta della macchina e scontrino di acquisto come prova.

8.Analisi del malfunzionamento

Guaio	Motivo	Analizzare	Mantenere
IL macchina non è rispondere	Nessuna elettricità	PRESA allentamento	Per riparare o sostituire
	C'è potere e non può esserci operato	Questo interruttore o il controllore è rotto	Per riparare o sostituire
Non raffreddato	Il compressore non funziona	Compressore o controller difettoso	Per riparare o sostituire
	Il compressore non è refrigerato	Perdita di refrigerante	Ispezione e manutenzione
Differenza di raffreddamento	La parte centrale si congela	Perdita di refrigerante	Ispezione e manutenzione
	Il ghiaccio non è difficile	Calore scarso dissipazione	Cambiare ventola o pulire radiatore
			Controllare il fonte d'acqua
Differenza di particelle antighiaccio	Glassa non uniforme	Problema di materia prima	Cambiare materie prime
		La lama non è affilato	Cambia la lama
		Piccola fessura tra le lame	Regola il spazio (0,6 mm)
Evaporatore	L'elettrico motore non gira	Perdita di catena Per	riparare o sostituire
	Il motore non funziona	Il motore o il controllore è rotto	Cambiare il motore o il controller
Il disco rotante fa non ruotare	Il motore non funziona	Il motore è rotto	Cambiare motore
Materiale che perde	Coperchio del secchio sciolto	Il coperchio non è serrato	Stringere o sostituire l'anello di tenuta
