MANUALE UTENTE LB100T Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

MACCHINA PER IL GHIACCIO

MODELLO: LB100T/LB160T/LB200T/LB265T

ATTENZIONE: Leggere tutte le avvertenze di sicurezza, istruzion

illustrazioni e specifiche fornite con questo apparecchio elettrico. La mancata osservanza di tutte le istruzioni elencate di seguito può provo scosse elettriche, incendi e/o lesioni gravi.

	Questo è il simbolo di avviso di sicurezza. Questo si avvisa di potenziali pericoli che possono uccidere o fe e gli altri. Tutti i messaggi di sicurezza seguiranno il di avviso di sicurezza e la parola "AVVERTENZA" o "ATTENZIONE". Queste parole sono definite come:
	Indica una situazione pericolosa che, se non evitata, potrebbe causare morte o lesioni gravi
	Indica una situazione pericolosa che, se non evitata, potrebbe causare lesioni lievi o moderate.
	CORRETTO SMALTIMENTOQuesto prodotto è soggetto alle disposizioni della Dire europea 2012/19/UE. Il simbolo del bidone della spazz barrato indica che nell'Unione Europea il prodotto richi raccolta differenziata dei rifiuti. Ciò vale per il prodotto gli accessori contrassegnati da questo simbolo. I prod contrassegnati come tali non possono essere smaltiti i normali rifiuti domestici, ma devono essere portati in punto di raccolta per il riciclaggio di dispositivi elettrico elettronici.

IL GHIACCIO NON PUÒ ESSERE CONSERVATO NEL

CONTENITORE DEL GHIACCIO DURANTE LA NOTTE, NON È FRIG IL GHIACCIO VERRÀ SCIOLTO NELL'ACQUA E SCORRERÀ DALLA MACCHINA.

WARNING

Durante l'utilizzo, la manutenzione e lo smaltimento dell'apparecchio, prestare attenzione al simbolo simile al lato sinistro, che si trova sul retro dell'apparecchio (pannello posteriore o compressore) e di colore giallo arancione. È un simbolo di pericolo di incendio. Sono presenti materiali infiammabili nei tubi del refrigerante e nel compressore. prega di stare lontano da fonti di incendio durante l'uso, la manutenzione e lo smaltimento.

WARNING

Per ridurre il rischio di incendio, esplosione, scossa elettrica, esposizione ai raggi UV o lesioni durante l'utilizzo del produttore di ghiaccio, seguire queste precauzioni di sicurezza di base:

• Questo prodotto deve essere installato e posizionato correttamente in conformità con le istruzioni di installazione prima di essere utilizzato.
• Quando si utilizzano apparecchi elettrici, è necessario seguire le precauzioni di sicurezza di base per ridurre il rischio di incendio, scos elettriche e lesioni a persone o cose. Leggere tutte le istruzioni prima utilizzare qualsiasi apparecchio.
• Un ambiente ad elevata umidità aumenta il rischio di cortocircuito o scosse elettriche. In caso di dubbio, interrompere l'alimentazione elettrica del produttore di ghiaccio.
• Non superare i valori nominali della presa di corrente. Si consiglia di collegare il produttore di ghiaccio al proprio circuito. Utilizzare solo un'alimentazione elettrica standard adeguatamente messa a terra in conformità con il Codice elettrico nazionale e i codici e le ordinanze
• Se il produttore di ghiaccio viene portato all'interno dall'esterno duran periodo invernale, lasciarlo riscaldare per alcune ore a temperatura

ambiente prima di collegarlo alla fonte di alimentazione.

- Non conservare esplosivi, come spray comburenti, nell'apparecchio.

- La macchina è destinata all'uso in applicazioni domestiche e simili co- - aree cucina in negozi, uffici e altri ambienti lavorativi;

-case coloniche

-da clienti in hotel, motel e altri ambienti di tipo residenziale;

-Settore della ristorazione e settori simili non al dettaglio.

- Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoria mentali o con mancanza di esperienza e conoscenza se hanno ricevu supervisione o istruzioni relative all'uso dell'apparecchio in modo sicuro ne comprendono le rischi coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini senza supervisione.

- Evitare la luce solare diretta e assicurarsi che la macchina venga utilizzata in ambito domestico e senza ostacoli circondati, in un luogo una buona ventilazione. Ci devono essere almeno 30 cm tra i quattro della macchina e la parete.

- Non ribaltare la macchina.

- Si sconsiglia l'uso di una prolunga, poiché potrebbe surriscaldarsi e costituire un rischio di incendio.

- Non utilizzare liquidi diversi dall'acqua nell'unità per produrre il ghiacc

- Non conservare o utilizzare vapori o liquidi infiammabili vicino a quest prodotto.

- Non permettere ai bambini di arrampicarsi, stare in piedi o appendi produttore di ghiaccio. Potrebbero ferirsi gravemente.

- Non utilizzare con acqua microbiologicamente pericolosa o di qualità sconosciuta.

- Per evitare il rischio di lesioni, posizionare il cavo di alimentazione modo tale che non possa essere tirato dai bambini o causare pericol inciampo.

- Posizionare il cavo di alimentazione in modo tale che non venga a contatto con superfici calde.

- Non utilizzare se qualsiasi componente, incluso il cavo o la spina, danneggiato.

- Scollegare il prodotto prima di pulirlo o ripararlo e quando non è (Nota: se la macchina necessita di riparazioni, si consiglia vivamente i farla utilizzare da professionisti. Attacco di tipo Y: se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di assistenza o da persone similmente qualificate per evita un pericolo.)

- Non immergere nessuna parte del prodotto in acqua.

- Non collegare o scollegare il prodotto con le mani bagnate.

- Non posizionare il cavo di alimentazione su tappeti o altre fonti di

- Non tentare di smontare, riparare, modificare o sostituire alcuna par prodotto.

- Utilizzare questo prodotto solo per lo scopo previsto, come descritto presente manuale dell'utente.

- Se il cavo di alimentazione è danneggiato, deve essere sostituito di produttore o da professionisti simili per evitare pericoli.

- Non utilizzare accessori non consigliati dal produttore.

- Il materiale schiumoso all'interno è combustibile e deve essere tenu lontano dal fuoco.

- È vietato tirare il cavo per staccare la spina, staccare la spina è obbligatorio.

- Ad eccezione del metodo consigliato dal produttore, non devono es utilizzati strumenti meccanici o altri metodi per accelerare il processo scongelamento. Non danneggiare il circuito di refrigerazione.

- Nel compressore sono presenti refrigeranti ad alta pressione, infiammabili ed esplosivi. Non danneggiare il sistema di refrigerazione. cura o la riparazione devono essere eseguite da professionisti. Prestar particolare attenzione durante l'installazione e il trasporto.

- Nel produttore di ghiaccio sono presenti materiali di isolamento termico che sono materiali combustibili e devono essere tenuti lontani da fonti

incendio. Le riparazioni devono essere eseguite dal produttore o da professionisti. I rottami devono essere smaltiti dal dipartimento di riciclaggio designato.

CONSERVA QUESTE ISTRUZIONI

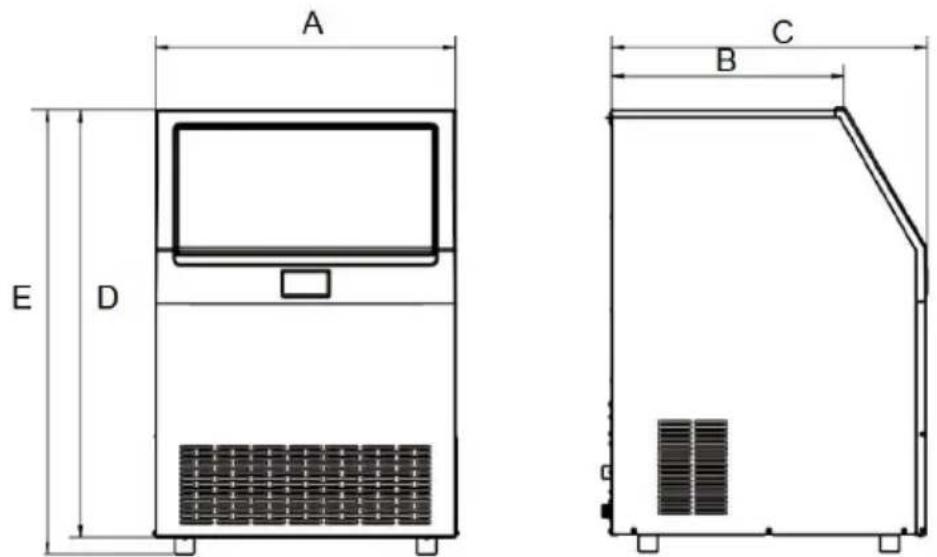

MISURARE

Grazie mille per aver scelto questa macchina per il GHIACCIO . Le macchine ICE sono strumenti di precisione che devono essere sempre maneggiati con cura. Si prega di leggere tutte le istruzioni prima di utilizzarlo. Le informazioni ti aiuteranno a ottenere i migliori risultati possibili.

A E D C B

	UN	B	C	D	E
LB100T	445	275	400	815	850
LB160T	620	480	650	880	915
LB200T	620	480	650	880	915
LB265T	620	480	650	965	1000

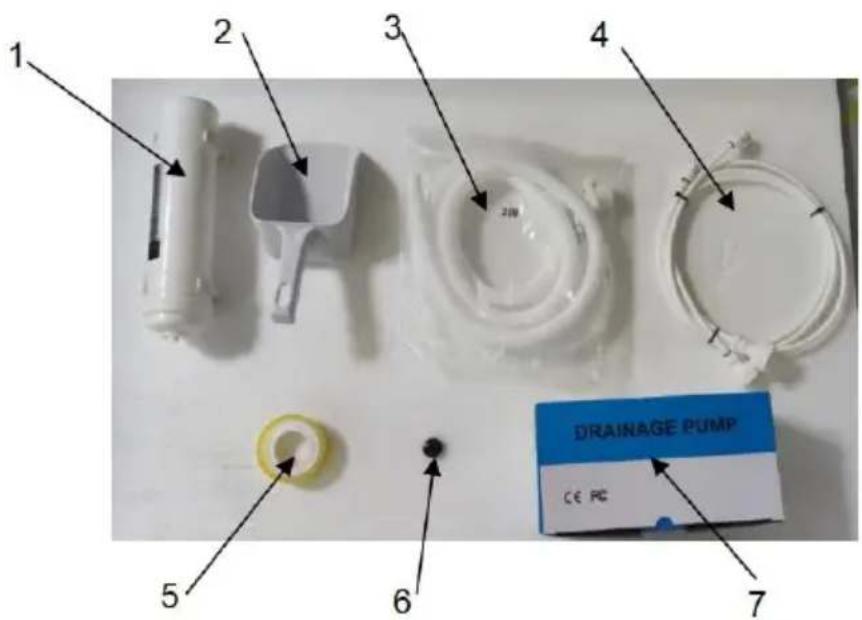

Dopo aver sigillato, confrontare la lista di imballaggio e verificare se i file e gli allegati Radom sono completi, indipendentemente dal fatto chi macchina sia intatta.

1 2 3 4 5 6 DRAINAGE PUMP CE PC 7

NO	NOME	Funzione	Quantità
1	Filtro dell'acqua	Filtra le impurità dell'acqua	1
2	Paletta per il ghiaccio	Pala del ghiaccio (plastica P)	1
3	Tubo di drenaggi del produttore di ghiaccio	Tubo di drenaggio del produtt di ghiaccio (2 m)	1
4	Tubo di ingresso dell'acqua per la macchina per il ghiaccio	Collegare al produttore di ghiaccio per l'ingresso dell'acqua	2
5	Nastro sigillante	Contro le perdite durante il collegamento del tubo dell'acqua	1
6	Tappo per lavandino	Blocca il lavandino	1
7	Pompa di drenaggio	Aiuta il contenitore per la conservazione del ghiaccio a drenare l'acqua quando si tro su terreni elevati	1

Alcuni modelli non includono le pompe di drenaggio

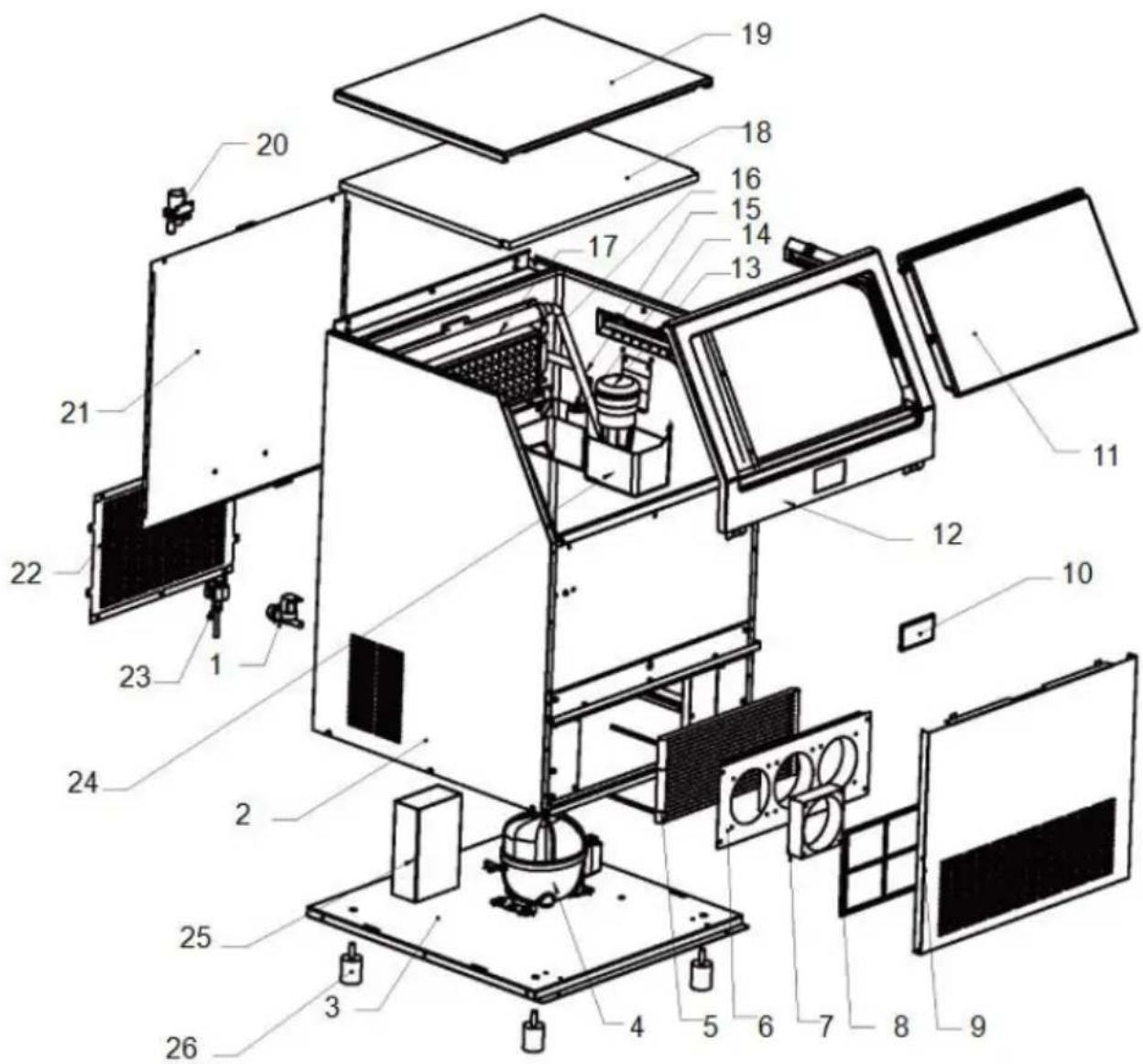

STRUTTURA BASILARE

NO.	NOME	NO.	NOME
1	Valvola di alimentazio dell'acqua	14	Sensore del livello dell'acqua
2	Componenti del mobi	15	Tubo dell'acqua
3	Telaio	16	Evaporatore
4	Compressore	17	Tubo dell'acqua spray
5	Condensatore	18	Pannello isolante
6	Staffa ventola	19	Pannello superiore
7	Fan	20	valvola di alimentazione dell'acqua
8	Schermata filtro	21	Pannello reale (sopra)
9	pannello frontale	22	Pannello reale (sotto)
10	Pannello di controllo	23	Elettrovalvola antighiaccio
11	Pannello della porta	24	Serbatoio d'acqua
12	Telaio della porta	25	Scatola elettrica
13	Pompa	26	Piedini della macchina

AVVISO A TUTTI GLI UTENTI

1. Utilizzare il filtro dell'acqua prepurificato standard e sostituire regolarmente l'elemento filtrante per garantire che sia igienico per gli alimenti e ridurre il rischio di guasti causati dal calcare;
2. Quando si produce il ghiaccio per la prima volta, a causa dell'elev temperatura dell'acqua in ingresso, normalmente è necessario un po' p tempo per ridurre la temperatura dell'acqua nel serbatoio. Dopo uno c cicli di produzione del ghiaccio, la temperatura nel serbatoio dell'acqua scenderà a 1-3°C. La macchina entrerà nel normale ciclo di produzion ghiaccio;
3. Almeno ogni trimestre (ogni mese in zone con scarsa qualità dell'a è necessario decalcificare i tubi di circolazione dell'acqua e i compone della macchina per la produzione di ghiaccio per ridurre il rischio di di produzione di ghiaccio meno efficiente causata da elettrovalvole, poi dell'acqua, tubazioni ed evaporatore. Generalmente il tempo di pulizia essere di 5-30 minuti, visivamente quando tutte le incrostazioni gialle state rimosse dalla superficie dell'evaporatore di ghiaccio, l'evaporatore ghiaccio può arrestarsi. Se le condizioni lo consentono, è possibile utilizzare un agente decalcificante per uso alimentare o acido citrico d con una concentrazione del 20%, versarla nel serbatoio dell'acqua e attivare la modalità di pulizia per la pulizia della circolazione interna, integrata con una spazzola per pulire il calcare sulla superficie; se non sono disponibili, è possibile utilizzare anche aceto bianco puro, versarla nel serbatoio dell'acqua e utilizzare la stessa modalità di pulizia, con l'aggiunta di uno spazzolino per pulire il calcare sulla superficie.

Immediatamente dopo la decalcificazione, assicurarsi di utilizzare la circolazione interna ed esterna di acqua pulita per pulire l'intero serba la tubazione, la pompa dell'acqua e l'evaporatore almeno 3 volte (ogn volta è necessario svitare il tappo di scarico per scaricare l'agente decalcificante) per garantire la sicurezza alimentare e prevenire i danni corrosione causati dai residui

1. La temperatura ambiente ha una grande influenza sulla velocità di produzione del ghiaccio e sul ciclo di vita. Si prega di utilizzare l'attrezzatura a una temperatura ambiente di 15-35 °C e assicurarsi cl spazio circostante e anche lo spazio superiore siano superiori a 30 c quindi l'attrezzatura può essere ben ventilata e funzionante;
2. Scollegare l'alimentazione almeno una volta ogni tre mesi, aprire il pannello frontale e utilizzare aria compressa con una spazzola morbida rimuovere la polvere sulla superficie del condensatore, quindi l'apparecchiatura potrà funzionare normalmente e l'efficienza della produzione del ghiaccio sarà buona;
3. Assicurarsi che la tensione di alimentazione sia stabile e che la p collegata a terra in modo affidabile per la sicurezza personale e delle apparecchiature;
4. Se l'alimentazione principale è accessibile all'interno dell'apparecchiatura. Ai non professionisti non è consentito eseguire lav di smontaggio e riparazione. Qualsiasi manutenzione che coinvolga i componenti interni dell'apparecchiatura deve essere eseguita quando questa è completamente spenta!

INSTALLARE ELENCO IMBALLAGGI

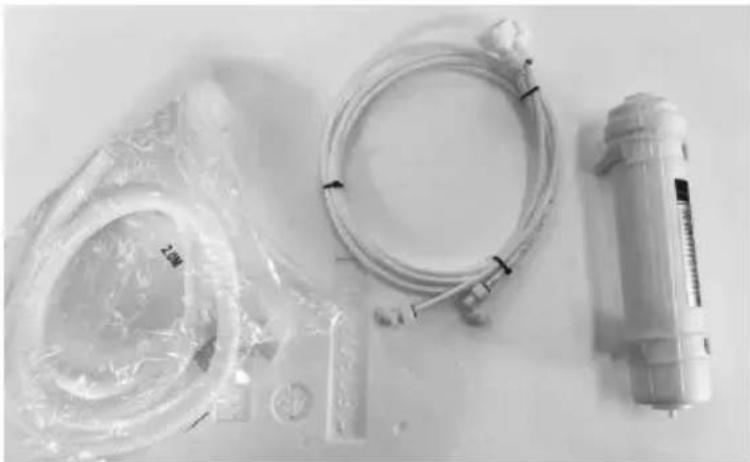

UN . Estrarre il tubo di ingresso, il filtro, il tubo di collegamento del gli accessori del tubo di drenaggio dalla scatola degli accessori (corrispondente ai numeri articolo 1/3/4#).

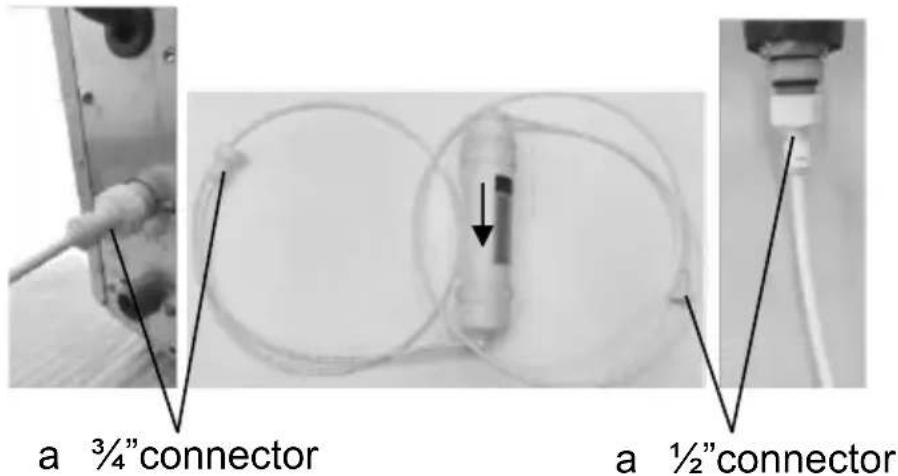

B. Installare l'elemento filtrante e il rubinetto dell'acqua: utilizzare due in PE a 2 vie in ciascuna estremità del filtro (prestare attenzione alla direzione della freccia sul filtro), connettore per collegare il tubo di ing del produttore di ghiaccio al filtro dell'elemento, utilizzare un connettore 3/4" per collegare il produttore di ghiaccio e utilizzare un connettore da per collegare il collegamento dell'acqua potabile.

a 3/4"connector a 1/2"connector

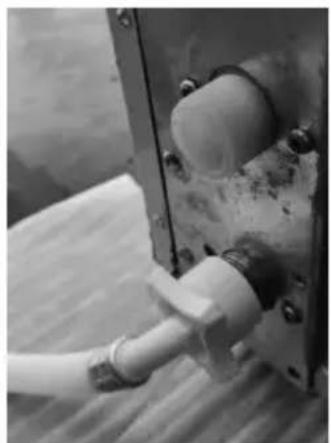

C. Estrarre il tubo di ingresso dell'acqua, il tubo di scarico nella scatola degli accessori percorso di ingresso dell'acqua mostrato nel diagramma -- dal rubinetto al tubo di ingressi dell'acqua dell'unità principale; il percorso di s -- dall'uscita di scarico all'unità principale sca pavimento) e collegarli rispettivamente nelle posizioni indicate in figura.

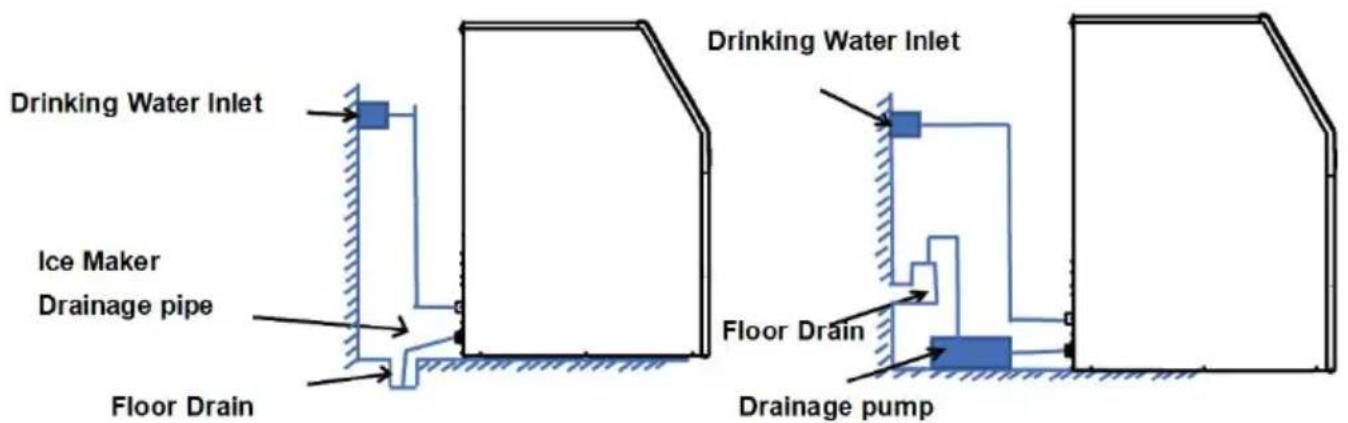

Note sull'installazione del drenaggio dell'intera macchina:

1. Drenaggio per gravità: unire i tubi di drenaggio dell'unità principale contenitore del ghiaccio e collegarli insieme allo scarico a pavimento.
2. Drenaggio elettrico: collegare i tubi di drenaggio dell'unità principale contenitore del ghiaccio alla pompa elettrica dell'acqua. Si prega di nc che questa pompa richiede un'alimentazione separata.

Voltaggio	100-230 V 50-60 Hz
Sollevamento massimo	2,0 M-2,5 M
Grado di operazione	Discontinuo
Capacità del serbatoio di stoccaggio	1,2 litri
Potenza applicabile	15KW
Rumore	20 dB(A)
Temperatura ambiente applicabile	1°C-50°C
Consumo di energia	5 W

continuamente nello stato di regolazione dello spessore del ghiaccio fare clic per accedere allo stato di impostazione dell'orario di prenotazione in stato di disattivazione

-/pulsante luce

fare clic per diminuire 1, premere a lungo il pulsante per diminuire continuamente nello stato di regolazione dello spessore del ghiaccio

8.codici di errore

E-01. Pulsante pieno di ghiaccio guasto, skateboard non tornato in posizione correttamente o pulsante pieno di ghiaccio danneggiato

E-02.produzione di ghiaccio nel tempo, impossibile rilevare lo spessore del ghiaccio 5 volte ininterrottamente

E-03. Scarica il ghiaccio nel tempo, non è possibile rilevare l'azione del pulsante pieno di ghiaccio entro 6 minuti. Scarica il ghiaccio 3 volte continuamente

E-04. Guasto temperatura elevata, temperatura di condensazione superiore alla temperatura impostata

E-05.mancanza d'acqua

E-06.alta pressione

E-07.Guasto sensore di condensa

ELENCO DI RIFERIMENTO DELL'ORA DI

IMPOSTAZIONE DELLO SPESSORE DEL GHIACCIO

Temperatura ambiente	Tempo di spargimento del ghiaccio
10°C~20°C	12 minuti ~ 15 minuti
20°C~32°C	15 minuti ~ 18 minuti
32°C~35°C	18 minuti ~ 22 minuti
35°C~43°C	22min~26min

Nota: i dati di cui sopra sono solo di riferimento. Regioni diverse e ambienti diversi possono presentare differenze.

PULIZIA E MANUTENZIONE GIORNALIERA

1. Spazio libero dai pannelli laterali e dal contenitore interno

A 、 Prima di pulire e disinfettare il produttore di ghiaccio, pulire i bghiaccio nella ghiacciaia, assicurarsi inoltre che la fonte di alimentazioni la fonte d'acqua siano state interrotte.
B、Pulizia dei pannelli laterali e del contenitore interno con acqua (è possibile unire dell'acqua neutra detersivo in acqua), quindi pulire la macchina con un panno morbido.

Attenzione: non spruzzare acqua

direttamente sulla macchina. Detergenti alcalini sapone profumato, polvere lappante, acqua bolle olio di banana, tolperison e la maggior parte di solventi organici non possono essere utilizzati pulire la macchina.

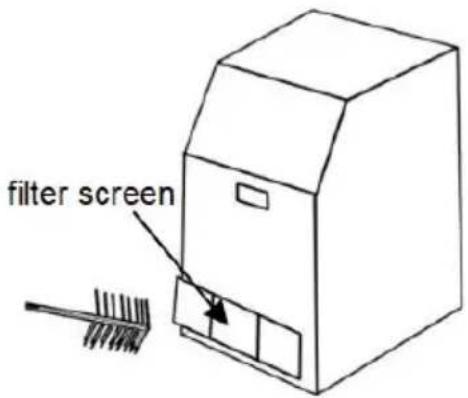

1. Rimozione della polvere dallo schermo filtrante

Per utilizzare bene la macchina, pulire la polvere che ricopre lo sche del filtro una volta ogni tre mesi. Aprire la recinzione di ventilazione alla macchina (afferrare a mano il telaio della recinzione di ventilazione estrarlo con attenzione), utilizzare un aspiratore o una spazzola per più la polvere. Gli attrezzi in ferro aculeato non possono essere utilizzati pulire il condensatore, per non danneggiare le alette radianti.

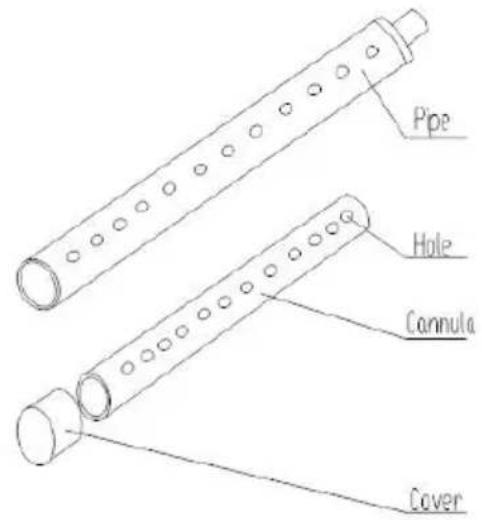

1. Pulizia del tubo dell'acqua nebulizzata

A 、 Pulizia del produttore di ghiaccio:

Il tubo dell'acqua spray deve essere pulito una volta ogni sei mesi. (lo pulisci, apri innanzitutto il coperchio anteriore, estrai il tubo di spruzzatura, quindi gratta via la schiuma fino a sbloccare tutti i fori. reinstallato dopo aver terminato la pulizia.

C、Dopo aver terminato il lavaggio, svitare il tappo della valvola di scarico e

scaricare tutta l'acqua sporca, quindi serrare il tappo.

1. Pulizia automatica del produttore di ghiaccio

Pulizia automatica del produttore di ghiaccio: quando la macchina sta producendo ghiaccio, premere leggermente il tasto "pulito" sulla scatola elettrica che si trova sul pannello posteriore, il sistema di refrigerazioni smetterà di funzionare e la macchina passerà al processo di lavaggio automatico. Il processo di lavaggio totale è suddiviso in tre fasi: lava-invasatura e scarico. Costerà circa 30 minuti. Per migliorare l'effetto

pulente, l'utente può aggiungere un po' di detergente neutro; dopo ave terminato il lavaggio, la macchina si trasforma automaticamente in modalità di produzione del ghiaccio.

R、Di solito, la macchina è collegata continuamente alla fonte di

alimentazione. Quando si collega innanzitutto la macchina alla fonte di alimentazione, si verifica un processo pulito dopo che l'acqua nel lavandino è piena: fornitura d'acqua——la pompa dell'acqua funziona——la pompa dell'acqua funziona e la valvola di scarico si apre——fornitura d'acqua——la pompa dell'acqua funziona——la pompa dell'acqua funziona e la valvola di scarico si apre——bilanci di pressio Questo processo costerà circa 5 minuti (una volta ogni 30 cicli di produzione del ghiaccio). Inoltre, dopo ogni quattro cicli di produzione ghiaccio, viene eseguito un processo di drenaggio, che scarica l'acqua lavandino.

B、Dopo aver terminato il lavaggio, confermare la posizione della sfera

galleggiante: Se la sfera galleggiante è sul fondo e la macchina è ac questa condizione è normale, il programma passerà al processo di bilanciamento della pressione, il livello dell'acqua sarà controllato automaticamente; Se la sfera del galleggiante è nella posizione superiore e la macchina si ferma, significa che ci sono dei problemi con il sen livello dell'acqua, la pompa dell'acqua o la valvola di scarico.

Nota: il nucleo del filtro dell'acqua è consumabile e non rientra nell'ar della garanzia. Se ne hai bisogno, contatta il nostro reparto marketing acquistalo.

1. Se non si utilizza la macchina da molto tempo, seguire i passagg seguenti.

A、Spegnere l'interruttore di alimentazione, togliere la spina della macchina,
quindi interrompere l'alimentazione elettrica e l'erogazione dell'acqua.
B、Estrarre il blocco di ghiaccio dall'armadietto, asciugare l'acqua all'interno

dell'armadietto.

C、Asciugare l'acqua sul mobiletto, quindi aprire la porta e asciugare completamente il mobiletto.

RISOLUZIONE DEI PROBLEMI

Colpa	Analisi	Soluzione
Non produrre ghiaccio	Il cavo elettrico non si colleg bene.	Controlla il filo.
	La tavola trattenuta era blocco da un blocco di ghiaccio.	Estrarre il blocco di ghiaccio in modo da fritornare la tavola trattenuta alla situazione originale.
	Il filo di collegamento dell'avviatore del compressore allentato	Controllalo e fissalo
	Il condensatore di avviamenti del compressore è rotto	sostituiscilo
	La scheda PC è rotta	sostituiscilo
	Il sensore del livello dell'acqu rotto	sostituiscilo
	la pompa dell'acqua è rotta	sostituiscilo
Il lavandin o è troppo pieno.	l'elettrovalvola di alimentazione dell'acqua è rotta	sostituiscilo
	il sensore del livello dell'acqu rotto	sostituiscilo
Non scorre acqua sul modello di ghiaccio	la pompa dell'acqua è rotta	sostituiscilo
	La scheda PC è rotta	sostituiscilo
Il blocco di ghiaccio è sottile	La superficie del condensatore ricoperta di polvere.	puliscilo
	La temperatura ambiente è troppo alta	È necessario utilizzare macchina a una temperatura ambiente consentita
	La perdita di refrigerante	controllare e ricaricare refrigerante
	il motore del ventilatore è ro	sostituiscilo _
	il tubo di spruzzatura è bloc	puliscilo
	Il sensore dello spessore de ghiaccio è troppo vicino al modello del ghiaccio.	Regolare la vite del sensore (girare a destra
Il ghiaccio non può cadere.	Il sensore dello spessore de ghiaccio è rotto	sostituiscilo
	L'elettrovalvola non è aperta	controllare il cavo elettric se è collegato bene oppure no. Oppure sostituire l'elettrovalvola
	La temperatura ambiente è troppo bassa	è necessario utilizzare macchina a una temperatura ambiente consentita

PARAMETRI TECNICI E SCHEMA ELETTRICO

A 、 I parametri tecnologici sono riportati sulla targhetta.

B 、 Lo schema elettrico si trova sul lato interno della scheda.
