Produkttyp	Automatisk ismaskin
Märke och modell	Vevor LB100T
Mått (B x D x H)	445 x 275 x 400 mm
Strömförsörjning	100-230 V, 50-60 Hz
Display	LCD-skärm i full storlek
Lagringsbehållarens kapacitet	1,2 L
Huvudfunktioner	Automatisk tillverkning, automatisk stopp vid full kapacitet, automatisk rengöring, inställning av istjocklek, reservationsfunktion
Säkerhet	Överhettningsskydd, låg vattennivådetektering, felkoder (E-01 till E-07), automatisk avstängning
Underhåll	Kvartalsvis rengöring av kondensorn, avkalkning var tredje månad, rengöring av vattenfiltret
Inkluderade tillbehör	Vattenfilter, sked, dräneringsslang (2 m), vatteninloppsslang, tätningslist, diskbänksplugg, dräneringspump (beroende på modell)
Köldmediumtyp	Brandfarligt (följ varningarna)
Rekommenderad omgivningstemperatur	15-35 °C
Ventilation	Minst 30 cm utrymme på sidorna
Garanti	Elektronisk garanti via Vevor
Reparerbarhet	Professionell reparation rekommenderas, reservdelar finns via Vevor

Vanliga frågor - LB100T Vevor

Hur installerar jag ismaskinen Vevor LB100T?

Anslut vatteninloppsslangen till filtret och sedan till kranen. Anslut avloppsslangen till en golvsifon eller en dräneringspump. Se till att det finns minst 30 cm ventilation runt maskinen. Anslut till ett jordat uttag.

Vad gör jag om felkod E-01 visas?

Felkod E-01 indikerar ett fel med knappen för full is. Kontrollera att rullbrädan är korrekt monterad och att knappen inte är skadad. Kontakta kundtjänst om problemet kvarstår.

Hur rengör jag ismaskinen?

Koppla bort apparaten och ta bort isbitarna. Rengör innerväggarna med en mjuk trasa och tvålvatten (neutralt rengöringsmedel). För avkalkning, använd ett livsmedelsgodkänt avkalkningsmedel eller vitvinsvinäger i automatiskt rengöringsläge.

Varför producerar min maskin ingen is?

Kontrollera strömförsörjningen, vattennivån och att behållaren inte är full. Ett igensatt filter, behov av avkalkning eller ett fel på kompressorn kan vara orsaken. Se felsökningsavsnittet i manualen.

Hur ställer jag in istjockleken?

I istillverkningsläge, använd knapparna + eller - för att justera tjockleken. Tryck länge för kontinuerlig justering. Inställningen påverkar istiden.

Kan jag använda kranvatten?

Ja, men det rekommenderas starkt att använda det medföljande vattenfiltret för att undvika kalkavlagringar och säkerställa hygien. Byt filterelementet regelbundet.

Måste jag koppla bort maskinen efter användning?

Det är lämpligt att låta maskinen vara inkopplad om den används regelbundet, men vid längre frånvaro, koppla bort den och töm behållaren för att undvika att isen smälter.

Hur utför jag avkalkning?

Späd 20 % citronsyra eller använd outspädd vitvinsvinäger. Häll i behållaren, aktivera automatiskt rengöringsläge. Efter 5-30 minuter, töm och skölj minst 3 gånger med rent vatten.

Vad betyder vanliga felkoder?

E-01: defekt knapp för full is. E-02: för lång tillverkningstid. E-03: för lång urladdning. E-04: hög temperatur. E-05: vattenbrist. E-06: högt tryck. E-07: defekt kondensationssensor. Se manualen för mer information.

Smälter isen i lagringsbehållaren?

Ja, isen kan smälta i behållaren eftersom det inte är ett kylskåp. Det rekommenderas inte att förvara is över natten. Använd en isolerad behållare för förvaring.

BRUKSANVISNING LB100T Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ISMASKIN

MODELL: LB100T/LB160T/LB200T/LB265T

VARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer

och specifikationer som medföljer denna elektriska apparat. Underlåtenhet att följa alla instruktioner som anges nedan kan resultera i elektrisk brand och/eller allvarliga skador.

	Detta är säkerhetsvarningssymbolen. Den här symbolen varnar dig för potentiella faror som kan döda eller sk och andra. Alla säkerhetsmeddelanden följer säkerhetsvarningssymbolen och ordet "VARNING" eller "VARNING". Dessa ord definieras som:
	Indikerar en farlig situation som, om den inte undviks resultera i dödsfall eller allvarlig skada
	Indikerar en farlig situation som, om den inte undviks resultera i mindre eller måttlig skada.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

FÖRSIKTIGHET

IS KAN INTE FÖRVARAS I ISBEHÅLLAREN UNDER NATTEN, DET ÄR INTE ETT KYLSKÅP, ISEN KOMMER ATT SMÄLTA I VATTEN OCH FLÖDA UT UR MASKINEN.

NATTTIDEN, DET ÄR INTE KYLSKAP, IS KOMMER ATT SMÄLTAS I VATTEN OCH FLÖMA UT UR MASKINEN.

Under användning, service och kassering av apparaten, var vänligen uppmärksam på symbolen som liknar den vänstra sidan, placerad på baksidan av apparaten (bakpanelen eller kompressorn) och med gul eller orange färg. Det är en varningssymbol för brandrisk. Det finns brandfarliga material i köldmedierören och kompressorn. Var vänligen håll dig långt borta från brandkällan under användning, service och kassering.

För att minska risken för brand, explosion, elektrisk stöt, exponering för UV-strålning eller skada när du använder din ismaskin, följ dessa grundläggande säkerhetsföreskrifter:

För att minska risken för brand, explosion, elektrisk stöt, exponering för UV-strålning eller skada när du använder din ismaskin, följ dessa grundläggande säkerhetsföreskrifter:

• Denna produkt måste installeras korrekt och placeras i enlighet med installationsinstruktionerna innan den används.
• När du använder elektriska apparater bör grundläggande

Säkerhetsåtgärder ska följas för att minska risken för brand, elektriska stötar och skador på personer eller egendom. Läs alla instruktioner innan du använder någon apparat.

• Hög luftfuktighet ökar risken för kortslutning eller elektriska stötar. Om du är osäker, bryt strömförsörjningen till ismaskinen.
• Överskrid inte strömuttagets märkvärden. Det rekommenderas att ismaskinen är ansluten till sin egen krets. Använd endast standard elförsörjning som är korrekt jordad i enlighet med National Electric Code och lokala bestämmelser och förordningar.
• Om ismaskinen tas inomhus från utomhus under vintern, låt den värmas upp till rumstemperatur några timmar innan den ansluts till strömkällan.
• Förvara inte explosiva ämnen, såsom förbränningsstödjande sprayer i apparaten.
• Maskinen är avsedd att användas i hushåll och liknande applikationer

som:

- köksytor i butiker, kontor och andra arbetsmiljöer;

- gårdshus

- av kunder på hotell, motell och andra bostadsmiljöer;

- catering och liknande bransch utanför detaljhandeln.

- Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått övervakning eller instruktioner om hur de använder apparaten på ett säkert sätt och förstår inblandade faror. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

- Undvik direkt solljus och se till att maskinen ska användas i hushåll utan hinder omgiven, god ventilationsplats. Det måste vara minst 30 cm mellan maskinens fyra sidor med väggen.

- Vetta inte maskinen.

- Vi rekommenderar inte användning av en förlängningssladd, eftersom den kan överhettas och utgöra en risk för brand.

- Använd inte någon annan vätska än vatten i enheten för att göra is.

- Förvara eller använd inte brandfarliga ångor eller vätskor i närheten av denna produkt.

- Låt inte barn klättra, stå eller hänga på ismaskinen. De kan skada sig allvarligt.

- Använd inte med vatten som är mikrobiologiskt osäkert eller av okänd kvalitet.

- För att undvika risk för skada, placera nätsladden så att den inte kan dras i av barn eller orsaka snubbelrisk.

- Placera nätsladden så att den inte kommer i kontakt med heta ytor.

- Använd inte om någon komponent, inklusive sladden eller kontakten, är skadad.

- Koppla ur produkten innan rengöring eller reparation, och när den inte

används. (Obs: Om maskinen behöver repareras rekommenderas det starkt att den används av fackmän. Typ Y-tillsats: Om nätsladden är skadad måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika en fara.)

• Sänk inte ned någon del av produkten i vatten.
• Sätt inte i eller koppla ur produkten med våta händer.
• Placera inte nätsladden på en matta eller andra värmekällor.
• Försök inte att ta isär, reparera, modifiera eller byta ut någon del av produkten.
• Använd denna produkt endast för dess avsedda ändamål enligt beskrivningen i denna användarmanual.

- Om nätsladden är skadad måste den bytas ut av tillverkaren eller liknande fackmän för att undvika fara.

- Använd inga tillbehör som inte rekommenderas av tillverkaren.

- Det skummande materialet inuti är brännbart och måste hållas borta från eld.

- Det är förbjudet att dra i kabeln för att dra ur kontakten, dra i kontakten.

- Förutom den metod som rekommenderas av tillverkaren, får inga mekaniska verktyg eller andra metoder användas för att påskynda avfrostningsprocessen. Skada inte kylkretsen.

- Det finns högtrycks-, brandfarliga och explosiva köldmedier i kompressorn. Skada inte kylsystemet. Skötsel eller reparation bör utföras av fackmän. Var särskilt försiktig vid installation och transport.

- Det finns värmeisoleringsmaterial i ismaskinen, som är brännbara material, och som måste hållas borta från brandkällor. Reparationer måste utföras av tillverkaren eller fackmän. Skrot ska kasseras av den utsedda återvinningsavdelningen.

SPARA DESSA INSTRUKTIONER

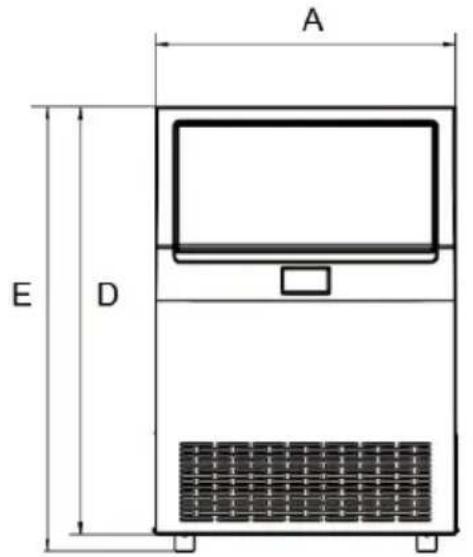

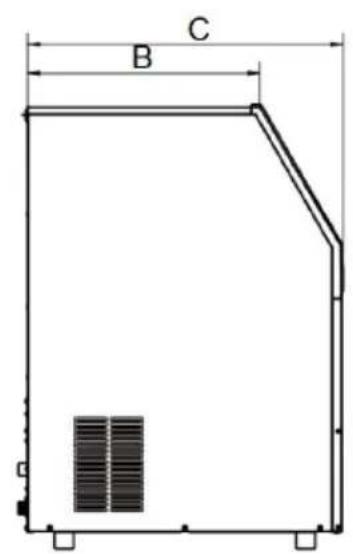

STORLEK

Tack så mycket för att du valde denna ismaskin. Ismaskinen är ett precisioninstrument som alltid ska hanteras med försiktighet. Läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå bästa möjliga resultat.

	A	B	C	D	E
LB100T	445	275	400	815	850
LB160T	620	480	650	880	915
LB200T	620	480	650	880	915
LB265T	620	480	650	965	1000

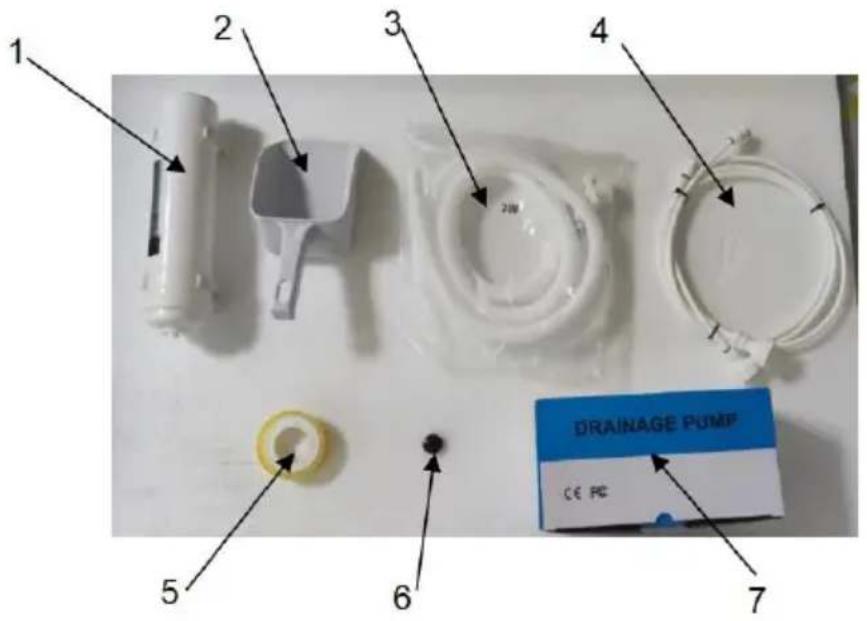

Efter försegling, vänligen kontrollera packlistan, kontrollera om alla tillbehör och höljen är kompletta, oavsett om maskinen är intakt.

NEJ	NAMN	Fungera	Kvantite t
1	Vattenfilter	Filtrera bort vattenföroreningar	1
2	Ice Scoop	Shovel Ice (Plast PP)	1
3	Dräneringsrör för ismaskin	Dräneringsslang för ismaskin (2m)	1
4	ismaskin vatteninloppsrör	Anslut till ismaskin för vatteninlopp	2
5	Förseglingstejp	Mot läckage vid anslutning a vattenrör	1
6	Diskbänksplugg	Blockera diskbänken	1
7	Dräneringspump	Hjälp isförvaringsbehållaren att tömma vatten i förhöjd terrär	1

Vissa modeller inkluderar inte dräneringspumpar

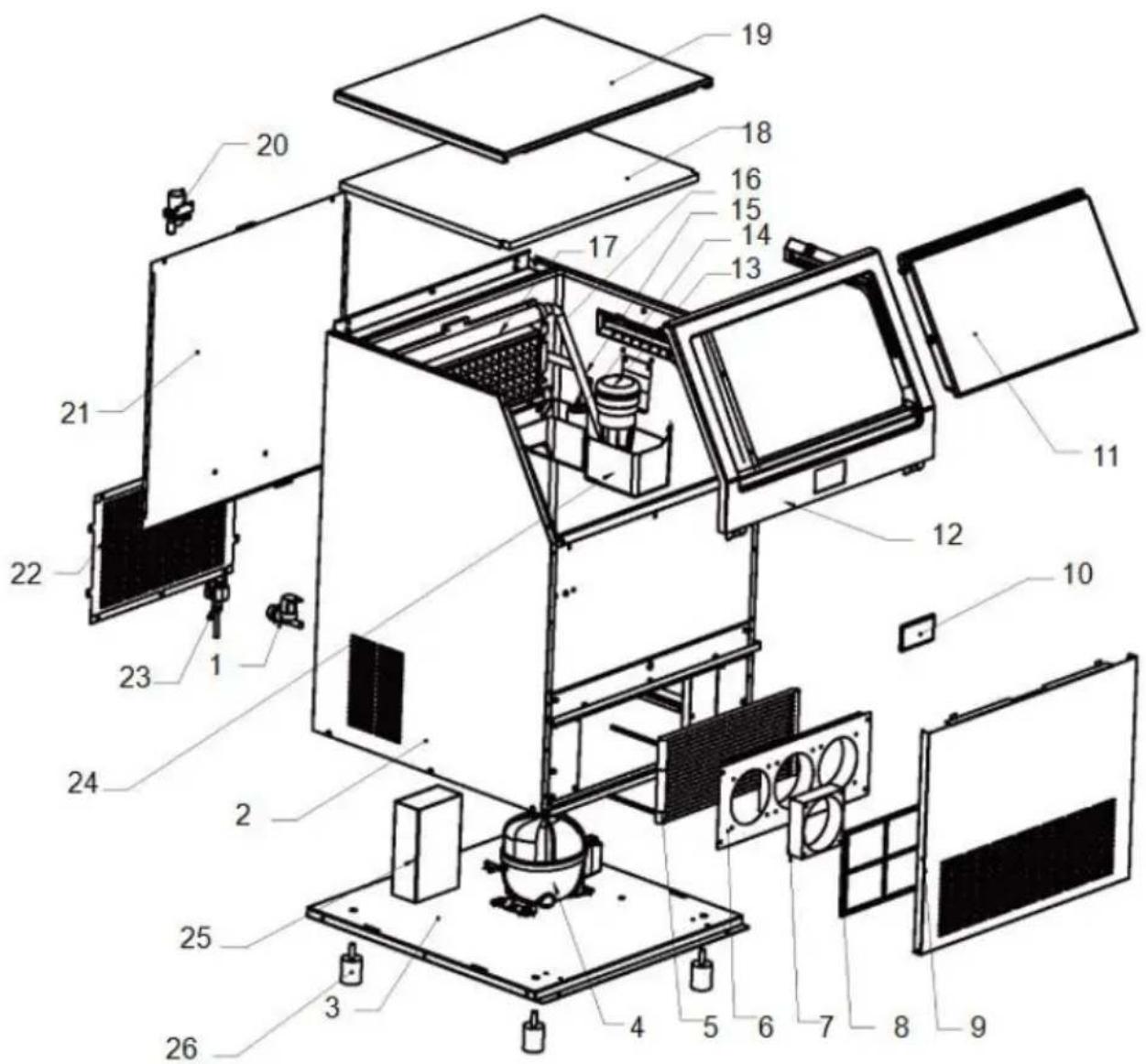

GRUNDLÄGGANDE STRUKTUR

NEJ.	NAMN	NEJ.	NAMN
1	Vattentillförselventil	14	Vattennivågivare
2	Skåpskomponenter	15	Vattenrör
3	Chassi	16	Förångare
4	Kompressor	17	Sprayvattenrör
5	Kondensor	18	Isoleringsskiva
6	Fläktfäste	19	Topppanel
7	Fläkt	20	vattentillförselventil
8	Filterskärm	21	Riktig panel (ovan)
9	frontpanel	22	Verklig panel (nedan)
10	Kontrollpanel	23	Avisningsmagnetventil
11	Dörrpanel	24	Vattentank
12	Dörrkarm	25	Eldosa
13	Pump	26	Maskinfötter

MEDDELANDE TILL ALLA ANVÄNDARE

1. Använd standardfiltret för förrenat vatten och byt ut filterelementet regelbundet för att säkerställa att det är livsmedelshygieniskt och minska risken för fel orsakade av vattenavlagringar;
2. För första gången man tillverkar is, på grund av den höga inloppsvattentemperaturen, tar det normalt lite längre tid att sänka vattentemperaturen i vattentanken. Efter en eller två istillverkningscykler kommer temperaturen i vattentanken att sjunka till 1--3°C. Maskinen går i normal istillverkningscykel;
3. Minst varje kvartal (varje månad i områden med dålig vattenkvalitet) är det nödvändigt att avkalka vattencirkulationsrören och isframställningskomponenterna i maskinen för att minska risken för fel och mindre effektiv istillverkning orsakad av magnetventiler, vattenpumpar, rörledningar och förångare. I allmänhet kan rengöringstiden vara 5-30 minuter. Visuellt, när all gul skala har tagits bort från isförångarens yta, kan du sluta. Om förhållandena tillåter kan du använda avkalkningsmedel av livsmedelskvalitet eller utspädd citronsyra med en koncentration på 20%. Håll den i vattentanken och aktivera rengöringsläget för rengöring i cirkulation, kompletterat med en borste för att torka av skalan på ytor som inte är tillgängliga. Du kan också använda outspädd vit vinäger, häll den i vattentanken och använd samma rengöringsläge, kompletterat med en borste för att torka av skalan på ytan. Omedelbart efter avkalkning, använd rent vatten i inre och yttre cirkulation för att rengöra hela rörledningen, vattenpumpen och förångaren minst 3 gånger (varje gång behöver du skruva av avloppslocket för att tömma avkalkningsmedlet) för att säkerställa livsmedelssäkerheten och förhindra korrosionsskador genom rester.
4. Den omgivande temperaturen har stor inverkan på isframställningens hastighet och livscykel.

Vänligen använd utrustningen under en omgivningstemperatur på 15-35 °C, och se till att utrymmet som omger utrustningen har ett jämnt utrymme på toppen som är mer än 30 cm, då kan utrustningen ventileras och fungera.

1. Koppla ur strömförsörjningen minst en gång i kvartalet, öppna frontpanelen och använd tryckluft med en mjuk borste för att ta bort dammet på kondensorns yta, då kan utrustningen fungera normalt och isframställningseffektiviteten är bra.
2. Se till att strömförsörjningsspänningen är stabil och att uttaget är tillförlitligt jordat för personlig säkerhet och utrustningssäkerhet;
3. Om huvudströmmen är tillgänglig inuti utrustningen. Icke-professionella personer får inte utföra demonterings- och reparationsarbeten. Allt underhåll som involverar de inre komponenterna i utrustningen måste utföras när den är helt avstängd!

INSTALLATIONSLISTA

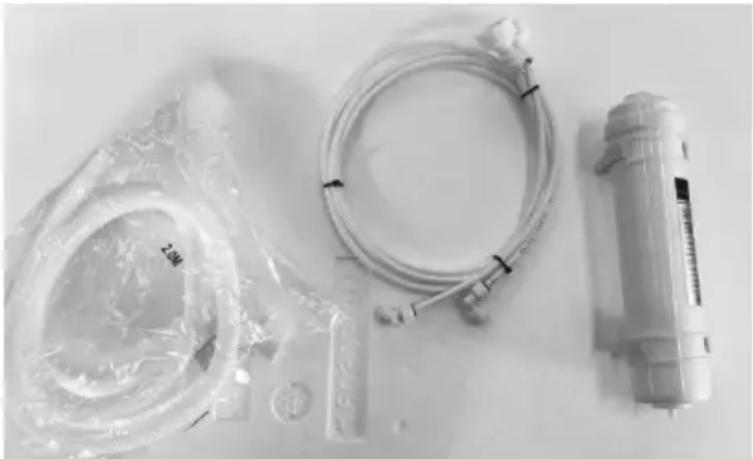

A. Ta ut tillbehören för inloppsrör, filter, filteranslutningsrör och dräneringsrör från tillbehörslådan (motsvarande artikelnummer 1/3/4#).

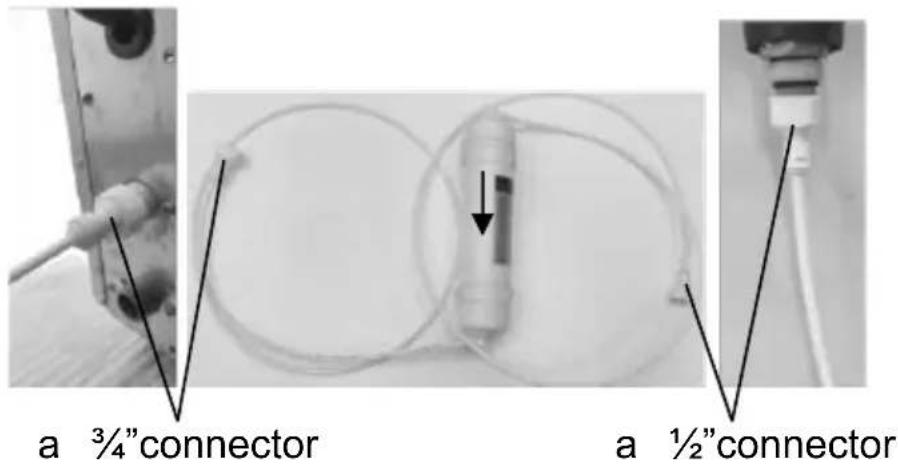

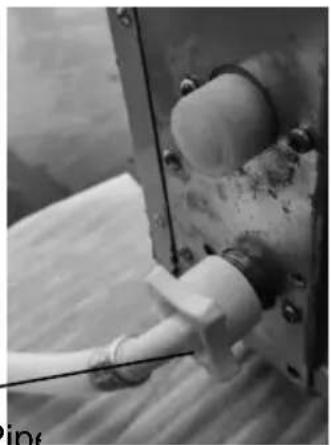

B. Installera filterelementet och vattenkranen: Använd två 2-vägs PE-rör vardera änden av filtret (var uppmärksam på pilens riktning på filtret), anslutning för att ansluta ismaskinens inloppsrör till filtret element, använd en 3/4 "-kontakt för att ansluta ismaskinen och använd en 1/2 "-kontakt fö ansluta dricksvattenanslutningen.

C .Ta ut vatteninloppsröret, filtret och avlopps tillbehörslådan (vatteninloppsvägen som visas i diagrammet - från kranen till huvudenhetens vatteninloppsrör; dräneringsvägen - från avloppsutloppet till golvbrunnen), och anslut drespektive positioner som visas i figuren.

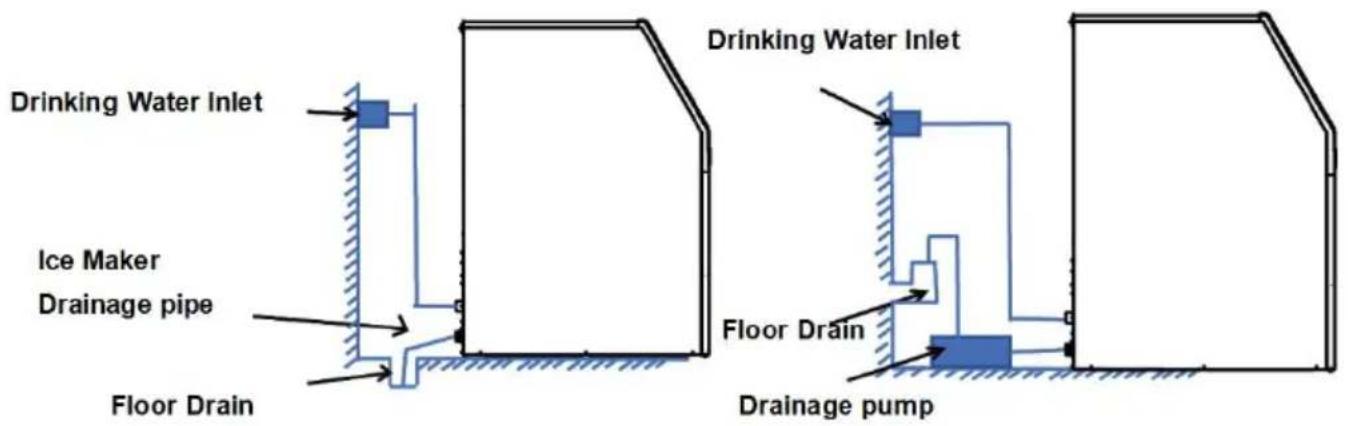

Anmärkningar om hela maskinens dräneringsinstallation:

1. Gravity Dränering: Kombinera dräneringsrören från huvudenheten och isförvaringsbehållaren och anslut dem till golvbrunnen tillsammans.
2. Elektrisk dränering: Anslut dräneringsrören från huvudenheten och isförvaringsbehållaren till den elektriska vattenpumpen. Observera att denna pump kräver en separat strömförsörjning.

Se produktmanualen för detaljerad information

Vissa modeller inkluderar inte dräneringspumpar

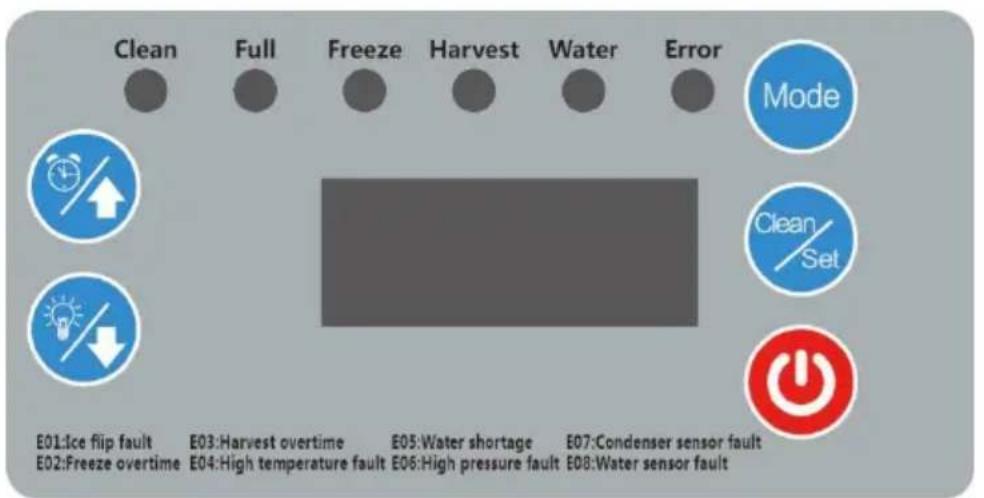

LCD HELSIDA DISPLAY

tryck 3 sekunder för att stänga av maskinen under påslagningsstatus

tryck på på/av-knappen för att slå på maskinen under avstängningsstat

tryck på på/av-knappen för att gå ur inställningen under

istjockleksinställning och påfyllningsvattenjusteringsstatus

humörsknapp

byta istillverkningsprogrammet

rengör/ställ-knapp

tryck för att rensa status under maskinens avstängningsstatus

+/bokningsknapp

tryck till istjocklek justera under tryckjämvikt, tillverkning av is, avlastning av

is, is full status

klicka för att öka 1, tryck länge på knappen för att öka kontinuerligt istjockleksjusteringsstatus

klicka för att boka tid inställningsstatus under avstängningsstatus -/ljusknapp

klicka för att minska 1, tryck länge på knappen för att minska kontinuerligt under istjockleksjusteringsstatus

8. Felkoder

E-01. Isfullknappsfel, skateboard inte tillbaka på rätt plats eller isknapp skada

E-02. Gör is över tid, kan inte upptäcka istjocklek 5 gånger kontinuerligt

E-03. Avlasta is med tiden, kan inte upptäcka isfullknappens åtgärd i minuter, lossa isen 3 gånger kontinuerligt

E-04. Hög temperatur fel, kondensationstemperatur högre än inställd temperatur

E-05. Vattenbrist

E-06. Högtryck

Obs: Ovanstående data är endast för referens. Olika regioner och olika miljöer kan ha skillnader.

DAGLIG RENGÖRING OCH UNDERHÅLL

1. Frigång av sidopaneler och innerbehållare

A. Innan du rengör och desinficerar ismaskinen, rengör isblocken i isskåpet, se också till att strömkällan och vattenkällan har stängts av. B. Rengöring av sidopanelerna och innerbehållaren med rent vatten (kan sätta ihop några neutrala tvättmedel i vatten) och torka sedan av maskinen med en mjuk handduk.

Observera: Spraya inte vatten direkt på maskinen. Alkaliskt rengöringsmedel, parfymerad tvättmedelspulver, kokande vatten, bananolja, terpentin och de flesta andra organiska lösningsmedel kan användas för att rengöra maskinen.

maskinen. Alkaliskt rengöringsmedel, parfymerad tvättmedelspulver, kokande vatten, bananolja, tolperison och de flesta andra organiska lösningsmedel kan användas för att rengöra maskinen.

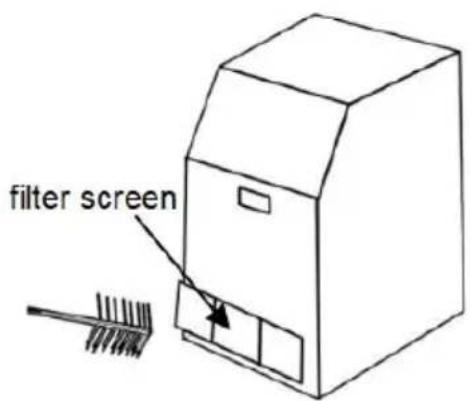

För att kunna använda maskinen väl, vänligen rengör damm som täcker filtersilen en gång var tredje månad. Öppna ventilationsstängslet framför maskinen, (ta tag i ventilationsstängslets ram för hand, dra ut det) för att använda dammuppsamlare eller borste för att rengöra dammet. De acul järnverktygen kan inte användas för att rengöra kondensorn, för att inte skada de strålande fenorna.

För att kunna använda maskinen väl, vänligen rengör damm som täcker filtersilen en gång var tredje månad. Öppna ventilationsstängslet framför maskinen, (ta tag i ventilationsstängslets ram för hand, dra ut det) för att använda dammuppsamlare eller borste för att rengöra dammet. De acul järnverktygen kan inte användas för att rengöra kondensorn, för att inte skada de strålande fenorna.

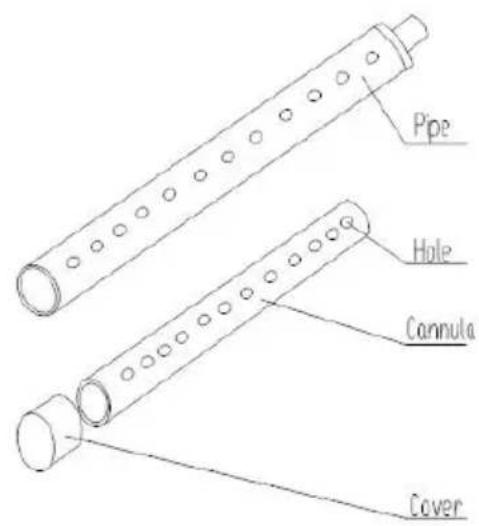

Sprayvattenröret ska rengöras en gång per halvår. När du rengör den öppnar du först den främre luckan, tar ut sprayröret och skurar sedan avskummet tills varje hål är frigjort. Installera om den efter avslutad rengöring.

Sprayvattenröret ska rengöras en gång per halvår. När du rengör det öppnar du först den främre luckan, tar ut sprayröret och skurar sedan avskummet tills varje hål är frigjort. Installera om det efter avslutad rengöring.

C. Skruva av locket på avloppsventilen efter avslutad tvätt och töm ut smutsigt vatten, dra sedan åt locket.

Automatisk rengöring av ismaskinen: när maskinen tillverkar is, tryck försiktigt på "rengör"-knappen på ellådan som finns på bakpanelen. Kylsystemet kommer att sluta fungera och maskinen övergår till en automatisk tvättprocess. De totala tvättprocesserna är uppdelade i tre tvättar, sköljningar och dräneringar. Det kommer att ta cirka 30 minuter. För att förbättra rengöringseffekten kan användaren lägga till lite neutralt tvättmedel. Efter avslutad tvätt övergår maskinen automatiskt till istillverkning.

A. Vanligtvis är maskinen kontinuerligt ansluten till strömkällan. När du först

ansluter maskinen till strömkällan sker en reningsprocess efter att vattnet i vattenbehållaren är fullt: vattentillförsel – vattenpumpen fungerar

– vattenpumpen fungerar och avloppsventilen

öppnar – vattentillförsel – vattenpumpen fungerar

– vattenpumpen fungerar och avtappningsventilen öppnar – trycket balanseras. Denna process tar cirka 5 minuter (en gång per 30:e istillverkningscykel). Dessutom, efter var fjärde istillverkningscykel, sker en dräneringsprocess som tömmer ut vattnet i vattenbehållaren.

B. Efter avslutad tvätt, bekräfta platsen för flottören: Om flottören är i botten och maskinen är på, är detta tillstånd normalt, programmet kommer

att övergå till tryckbalansprocess, vattennivån kommer att kontrolleras automatiskt. Om flottören är i det övre läget och maskinen stannar betyder det att det finns några problem med vattennivågivaren, vattenpumpen eller avtappningsventilen.

Observera: vattenfilterkärnan är förbrukningsbar och omfattas inte av garanti. Om du behöver det, vänligen kontakta vår marknadsavdelning och köp. 5. Följ följande steg om du inte har använt maskinen på länge.

A. Stäng av strömbrytaren, dra ur kontakten till maskinen och bryt strömförsörjningen och vattentillförseln. B. Ta ut isblocket från skåpet, torka ut vattnet på insidan av skåpet. C. Torka ut vattnet på skåpet och öppna sedan dörren, gör skåpet torrt.

FELSÖKNING

Fel	Analys	Lösning
Gör inte is	Elkabeln ansluts inte bra.	Kontrollera tråden.
	Den kvarhållna brädan var fastklämd av isblock.	Ta ut isblocket för att den kvarhållna brädan återgå till den ursprungliga situationen.
	Anslutningskabeln till kompressorns startmotor är lö	Kontrollera och fäst de
	Startkondensatorn på kompressorn är trasig	Ersätt den
	PC-kortet är trasigt	Ersätt den
	Vattennivågivaren är trasig	Ersätt den
	vattenpumpen är trasig	Ersätt den
Diskbän kensvämmar över.	magnetventil för vattentillförselär trasig	Ersätt den
	vattennivåsensorn är trasig	Ersätt den
Inget vatten rinner vidare till ismodellen	vattenpumpen är trasig	Ersätt den
	PC-kortet är trasigt	Ersätt den
Isblocket är tunt	Ytan på kondensorn är täck med damm.	rengör det
	Den omgivande temperaturen för hög	Du bör använda maskin i tillåten omgivningstemperatur
	Köldmedieläckan	kontrollera och fyll på köldmediet
	fläktmotorn är trasig	Ersätt den
	sprayröret är blockerat	rengör det
	Istjocklekssensorn är för nära ismodellen.	Justera sensors skruv (sväng höger)
Isen kan inte falla av.	Istjocklekssensorn är trasig	Ersätt den
	Magnetventilen är inte öppen	kontrollera den elektriska ledningen om den är vansluten eller inte. Elle byt ut magnetventilen
	Den omgivande temperaturen för låg	du bör använda maskine i tillåten omgivningstemperatur

TEKNISK PARAMETER OCH KOPPLINGSSCHEMA

A. Tekniska parametrar finns på typskylten. B. Det elektriska schemat finns på insidan av kortet.
