GEBRUIKSAANWIJZING LB100T Vevor

instructies, illustraties en specificaties die bij dit elektrische apparaat worden geleverd. Het niet opvolgen van alle onderstaande instructies k leiden tot elektrische schokken, brand en/of ernstig letsel.

	Dit is het veiligheidswaarschuwingssymbool. Dit symbool waarschuwt u voor mogelijke gevaren die u en ander kunnen doden of verwonden. Alle veiligheidsberichten volgen het veiligheidswaarschuwingssymbool en het wo "WAARSCHUWING" of "LET OP". Deze woorden word gedefinieerd als:
	Geeft een gevaarlijke situatie aan die, als deze niet v vermeden, kan leiden tot de dood of ernstig letsel
	Geeft een gevaarlijke situatie aan die, als deze niet v vermeden, kan leiden tot licht of middelzwaar letsel.
	CORRECTE VERWIJDERING Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU. Het symbool met een doorgestree afvalcontainer geeft aan dat het product in de Europe Unie een aparte afvalinzameling vereist. Dit geldt voor product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeen mogen niet bij het normale huisvuil worden weggego maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

CAUTION

IJS KAN TIJDENS DE NACHT NIET IN DE IJSBAK

WORDEN OPGESLAGEN. HET IS GEEN KOELKAST, HET IJS WORI IN WATER GESMELT EN STROOMT UIT DE MACHINE.

WARNING

Let tijdens gebruik, onderhoud en afvoer van het apparaat op het symbool dat lijkt op de linkerkant, d zich op de achterkant van het apparaat bevindt (achterpaneel of compressor) en geel of oranje van kleur is. Het is een risico op brandwaarschuwingssymbool. Er bevinden zich brandbare materialen in de koelmiddelleidingen en d compressor. Zorg ervoor dat u tijdens gebruik, service en verwijdering ver weg bent van de brandhaard.

WARNING

Om het risico op brand, explosie, elektrische schok, blootstelling aan UV-straling of letsel bij het gebruik van uw ijsmachine te verminderen, dient u deze basisveiligheidsvoorschriften te volgen:

- Dit product moet correct worden geïnstalleerd en geplaatst in overeenstemming met de installatie-instructies voordat het wordt gebruik - Bij het gebruik van elektrische apparaten moeten fundamentele veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en letsel aan personen of eigendommen te verminderen. Lee alle instructies voordat u een apparaat gebruikt.

- Een omgeving met een hoge luchtvochtigheid vergroot het risico op kortsluiting of elektrische schokken. Schakel bij twijfel de stroomtoevoer naar de ijsmaker uit.

- Overschrijd de nominale waarden van de stopcontacten niet. Het wor aanbevolen dat de ijsmaker op een eigen circuit wordt aangesloten.

Gebruik alleen standaard elektrische voeding die op de juiste manier is geaard in overeenstemming met de National Electric Code en lokale d en verordeningen.

- Als de ijsmachine in de winter van buiten naar binnen wordt gebrac

hem dan een paar uur opwarmen tot kamertemperatuur voordat u de stekker in het stopcontact steekt.

- Bewaar geen explosieven, zoals verbrandingondersteunende sprays, in het apparaat.

- De machine is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals:

-keukenruimtes in winkels,kantoren en andere werkomgevingen;

-boerderijen

-door klanten in hotels, motels en andere residentiële omgevingen;

-Horeca en soortgelijke niet-detailhandel.

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en oude door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of een gebrek aan ervaring en kennis, als zij onder toezid staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren die ermee gepaard gaan. Kinderen mogen ni met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

- Vermijd direct zonlicht en zorg ervoor dat de machine in het huishor wordt gebruikt en zonder obstakels omgeven, op een goede ventilatieplaats staat. Er moet minimaal 30 cm ruimte zijn tussen de zijden van de machine en de muur.

- Kantel de machine niet.

- Wij raden het gebruik van een verlengsnoer af, omdat dit oververhit raken en brandgevaar kan opleveren.

-Gebruik geen andere vloeistof dan water in het apparaat om ijs te

- Bewaar of gebruik geen ontvlambare dampen of vloeistoffen in de bu van dit product.

- Laat kinderen niet op de ijsmaker klimmen, staan of hangen. Ze z zichzelf ernstig kunnen verwonden.

- Niet gebruiken met water dat microbiologisch onveilig is of van onbekende kwaliteit.

- Om het risico op letsel te voorkomen, plaatst u het netsnoer zo d kinderen er niet aan kunnen trekken of dat er struikelgevaar ontstaat.

- Plaats het netsnoer zo dat het niet in contact komt met hete oppervlakken.

- Gebruik het apparaat niet als een onderdeel, inclusief het snoer of stekker, beschadigd is.

- Haal de stekker van het product uit het stopcontact voordat u het of repareert, en wanneer het niet in gebruik is. (Opmerking: Als de r gerepareerd moet worden, wordt het ten zeerste aanbevolen om deze professionals te laten bedienen. Type Y-hulpstuk: Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn serviceagent of vergelijkbaar gekwalificeerde personen om te voorkomen een gevaar.)

- Dompel geen enkel onderdeel van het product onder in water.

- Sluit het product niet aan of koppel het niet los met natte handen

- Plaats het netsnoer niet op tapijt of andere warmtebronnen

- Probeer geen enkel onderdeel van uw product te demonteren, repa wijzigen of vervangen.

- Gebruik dit product alleen voor het beoogde doel, zoals beschreven in deze gebruikershandleiding.

- Als het netsnoer beschadigd is, moet het door de fabrikant of soo professionals worden vervangen om gevaar te voorkomen.

- Gebruik geen accessoires die niet door de fabrikant worden aanbev

- De schuimende materialen binnenin zijn brandbaar en moeten uit de buurt van vuur worden gehouden.

- Het is verboden om aan de kabel te trekken om de stekker uit h stopcontact te halen. Het is een must om aan de stekker te trekken.

- Behalve de door de fabrikant aanbevolen methode mogen geen mechanische gereedschappen of andere methoden worden gebruikt om het ontdooiproces te versnellen. Beschadig het koelcircuit niet.

- Er zitten brandbare en explosieve koelmiddelen onder hoge druk in (compressor. Beschadig het koelsysteem niet. Onderhoud of reparatie m worden uitgevoerd door professionals. Wees vooral voorzichtig bij het

installeren en transporteren.

- Er zitten warmte-isolatiematerialen in de ijsmachine. Dit zijn brandbare materialen en moeten uit de buurt van vuurbronnen worden gehouden. Reparaties moeten worden uitgevoerd door de fabrikant of door professionals. Schroot moet worden afgevoerd door de aangewezen recyclingafdeling.

BEWAAR DEZE INSTRUCTIES

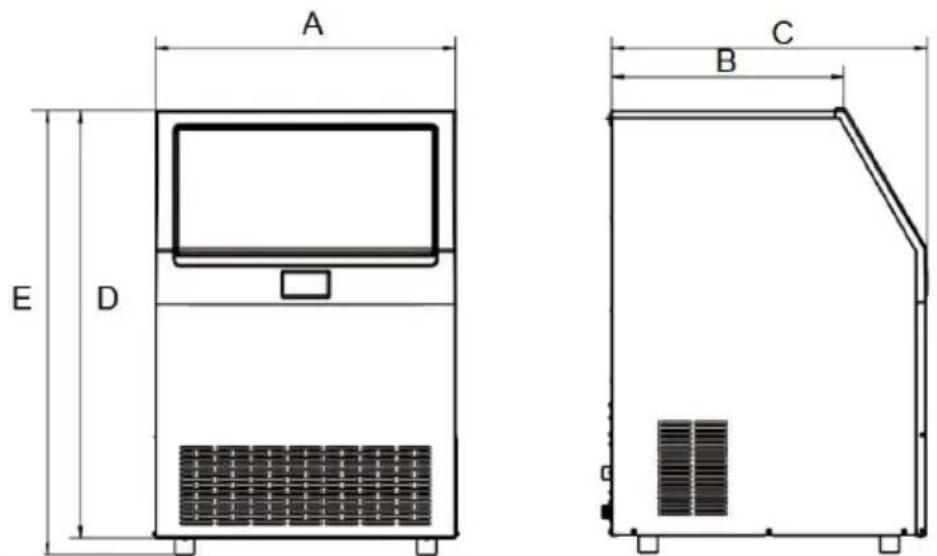

MAAT

Hartelijk dank dat u voor deze ICE-machine hebt gekozen . ICE-mach zijn precisie-instrumenten waarmee altijd voorzichtig moet worden omgegaan. Lees alle instructies voordat u het gebruikt. De informatie helpen de best mogelijke resultaten te bereiken.

A E D C B

	A	B	C	D	E
LB100T	445	275	400	815	850
LB160T	620	480	650	880	915
LB200T	620	480	650	880	915
LB265T	620	480	650	965	1000

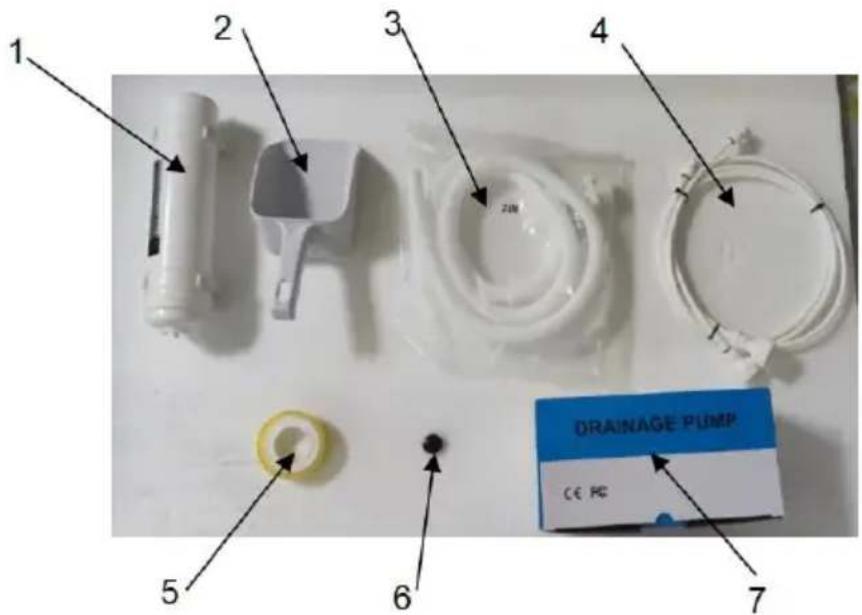

Controleer na het afsluiten de paklijst en controleer of alle radom-bestanden en bijlagen zijn compleet, ongeacht of de machine in

is.

1 2 3 4 5 6 DRAINAGE PUMP CE FC 7

NEE	NAAM	Functie	Hoeveel heid
1	Water Filter	Filter wateronzuiverheden eruit	1
2	Ijsschep	Schepijs (kunststof PP)	1
3	Afvoerpijp voor ijsmaker	Afvoerslang voor ijsmaker (2n	1
4	Waterinlaatleiding voor ijsmaker	Sluit aan op de ijsmaker vo waterinlaat	2
5	Afdichtingstape	Tegen lekkage bij het aansluit van de waterleiding	1
6	Gootsteen plug	Blokkeer de gootsteen	1
7	Afvoerpomp	Help de ijsopslagbak water af voeren op hoog terrein	1

Sommige modellen bevatten geen afvoerpompen

BASIS STRUCTUUR

NEE.	NAAM	NEE.	NAAM
1	Watertoevoerklep	14	Waterniveausensor
2	Kastcomponenten	15	Waterpijp
3	Chassis	16	Verdamper
4	Compressor	17	Waterleiding spuiten
5	Condensor	18	Isolatiebord
6	Beugel ventilator	19	Bovenste paneel
7	Fan	20	watertoevoerklep
8	Filterscherm	21	Echt paneel (boven)
9	voorpaneel	22	Echt paneel (hieronder)
10	Controlepaneel	23	Magneetventiel voor ontdoois
11	Deurpaneel	24	Watertank
12	Deurkozijn	25	Elektrische kast
13	Pomp	26	Machinevoeten

KENNISGEVING VOOR ALLE GEBRUIKERS

1. Gebruik het standaard voorgezuiverde waterfilter en vervang het filterelement regelmatig om de voedselhygiënische werking te garandere en het risico op storingen veroorzaakt door waterkalk te verminderen;
2. Als u voor de eerste keer ijs maakt, duurt het vanwege de hoge temperatuur van het inlaatwater normaal gesproken iets langer om de watertemperatuur in het waterreservoir te verlagen. Na één of twee ijsproductiecycli daalt de temperatuur in het waterreservoir naar 1--3°C. machine gaat naar de normale ijsproductiecyclus;
3. Minstens elk kwartaal (elke maand in gebieden met een slechte waterkwaliteit) is het noodzakelijk om de watercirculatieleidingen en ijsproductiecomponenten van de machine te ontkalken om het risico op storingen of minder efficiënte ijsproductie veroorzaakt door magneetkleppen te verminderen. waterpompen, pijpleidingen en verdamper. Over het algemeen kan de reinigingstijd 5-30 minuten bedragen. Wanneer alle gele aanslag op het oppervlak van de ijsverdamper visueel is verwijderd, kan deze stoppen. Als de omstandigheden dit toelaten, kunt u een ontkalkingsmiddel van voedingskwaliteit of verdund citroenzuur met een concentratie van 20%, giet het in het waterreservoir en activeer de reinigingsmodus voor inte circulatiereiniging, aangevuld met een borstel om de kalk op het oppe af te vegen; als deze niet beschikbaar zijn, kunt u ook onverdunde azijn gebruiken, in het waterreservoir gieten en dezelfde reinigingsmodu gebruiken, aangevuld met een borstel om de kalk op het oppervlak a vegen. Zorg ervoor dat u onmiddellijk na het ontkalken schoon water gebruikt, zowel intern als extern, om de gehele tank, pijpleiding, waterpomp en verdamper minimaal 3 keer schoon te maken (elke kee u de afvoerdop moet losdraaien om het ontkalkingsmiddel af te voeren

de voedselveiligheid te garanderen en voorkom corrosieschade door resten

1. De omgevingstemperatuur heeft een grote invloed op de snelheid e levenscyclus van het ijsproductie. Gebruik de apparatuur bij een omgevingstemperatuur van 15-35 °C en zorg ervoor dat de ruimte

eromheen en zelfs de ruimte aan de bovenkant groter is dan 30 cm

zodat de apparatuur goed geventileerd kan worden en kan werken;

1. Haal de stekker minstens elk kwartaal uit het stopcontact, open het voorpaneel en gebruik perslucht met een zachte borstel om het stof oppervlak van de condensor te verwijderen. De apparatuur kan dan normaal werken en de ijsproductie-efficiëntie is goed;

2. Zorg ervoor dat de voedingsspanning stabiel is en dat het stopcon betrouwbaar geaard is voor de veiligheid van personen en apparatuur;

3. Of de netvoeding binnenin de apparatuur toegankelijk is.

Niet-professionals mogen geen demontage- en reparatiewerkzaamheden uitvoeren. Onderhoud aan de interne componenten van de apparatuur moet worden uitgevoerd wanneer deze volledig is uitgeschakeld!

INSTALLATIEPAKKETLIJST

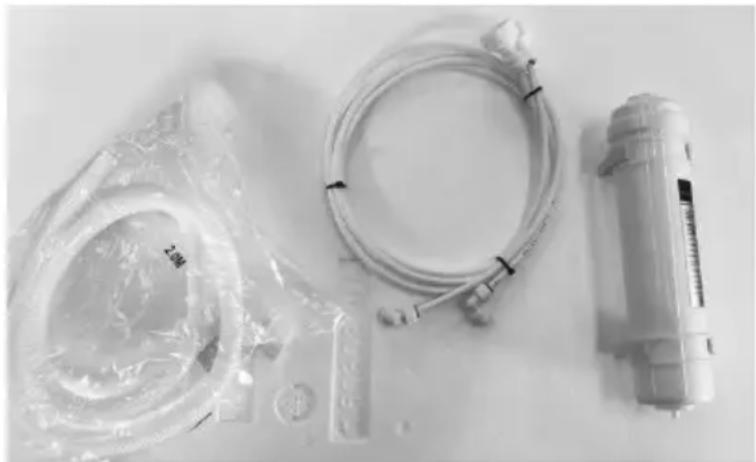

A. Haal de toevoerleiding, het filter, de filteraansluitleiding en de accessoires voor de afvoerleiding uit de accessoiredoos (overeenkomen met artikelnummers 1/3/4#).

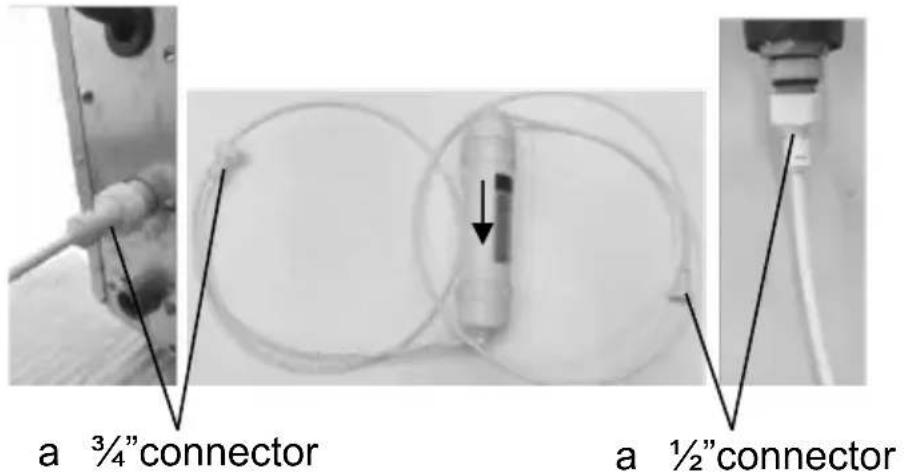

B. Installeer het filterelement en de waterkraan: gebruik twee 2-weg

PE-buizen in elk uiteinde van het filter (let op de richting van de pijl filter), connector om de inlaatpijp van de ijsmaker op het filter aan te element, gebruik een 34 " connector om de ijsmaker aan te sluiten, en gebruik een 12 " connector om de drinkwateraansluiting aan te sluiten.

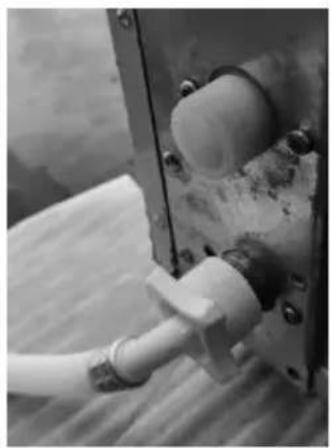

C. Haal de waterinlaatleiding, het filter en de afvoerleiding uit de accessoiredoos (de waterinlaatroute zoals weergegeven in het dia – van de kraan naar de waterinlaatbuis van hoofdunit; de afvoerroute – van de afvoeruitla naar de afvoer in de vloer) en sluit ze aan posities die respectievelijk in de afbeelding w weergegeven.

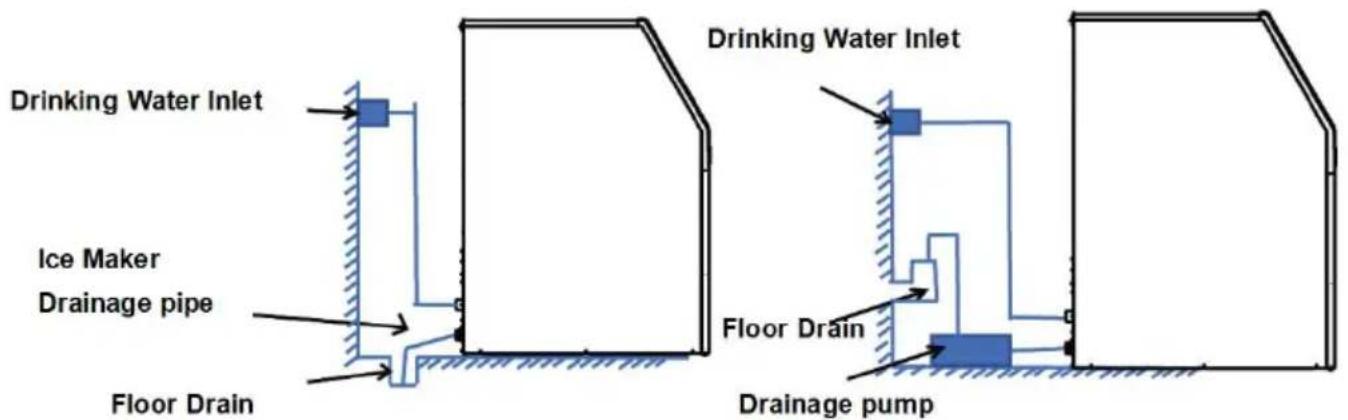

1. Afvoer via zwaartekracht: Combineer de afvoerleidingen van de hoofdunit en de ijsopslagbak en sluit ze samen aan op de vloerafvoe
2. Elektrische afvoer: Sluit de afvoerleidingen van het hoofdapparaat en ijsopslagbak aan op de elektrische waterpomp. Houd er rekening mee deze pomp een aparte voeding nodig heeft.

Spanning	100-230V 50-60Hz
Maximale lift	2,0M-2,5M
Operatiegraad	Discontinu
Capaciteit opslagtank	1,2L
Toepasselijk vermogen	15 kW
Lawaai	20dnB(A)
Toepasselijke omgevingstemperatuur	1°C-50°C
Energieverbruik	5W

Raadpleeg de producthandleiding voor gedetailleerde informatie Sommige modellen bevatten geen afvoerpompen

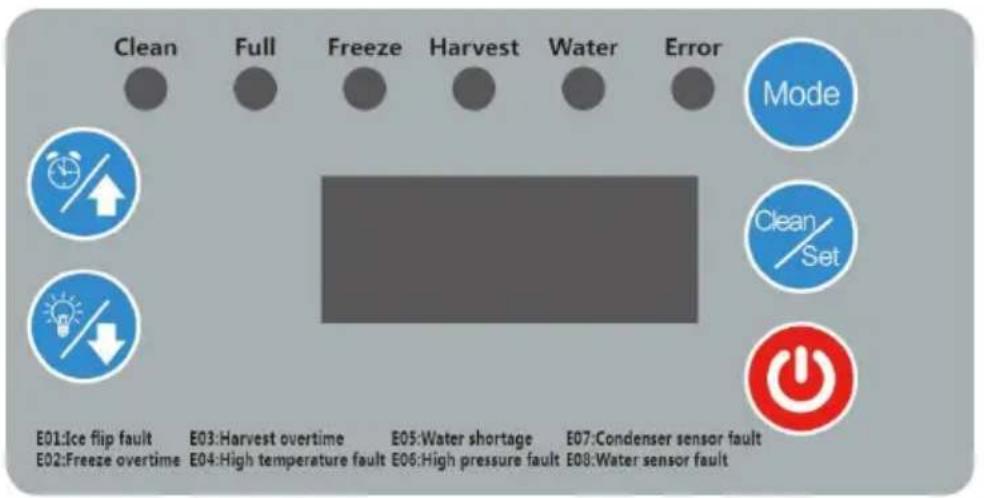

LCD VOLLEDIGE PAGINAWEERGAVE

knoppen op het displaybord

aan/uit-knoppen

druk 3 seconden om de machine uit te schakelen in de inschakelstat druk op de aan/uit-knop om de machine in te schakelen in de uitschakelstatus

druk op de aan/uit-knop om de instelling onder de ijsdikte-instelling er vulwateraanpassingsstatus te verlaten

modusknop

schakel het ijsmaakprogramma om

knop reinigen/instellen

druk op om de status te reinigen onder de uitschakelstatus van de r +/reserveringsknop

druk op om de ijsdikte aan te passen onder drukevenwicht, ijs maker lossen, status ijs vol

klik om 1 te verhogen, druk lang op de knop om continu te verhoge de status voor het aanpassen van de ijsdikte

klik om de status van de reserveringstijd in te stellen onder de statu Uitschakelen

-/lichtknop

klik om 1 te verlagen, druk lang op de knop om continu te verlagen de status voor het aanpassen van de ijsdikte

8.foutcodes

E-01. Falut met volledige knop door ijs, skateboard niet goed terug o

plaats of schade door volledige knop door ijs

E-02.ijs maken in de loop van de tijd, kan de ijsdikte niet 5 keer co detecteren

E-03. ijs in de loop van de tijd verwijderen, kan geen ijs-volknopactie binnen 6 minuten detecteren, ijs 3 keer continu verwijderen

E-04. Hoge temperatuurfout, condensatietemperatuur hoger dan insteltemperatuur

E-05.gebrek aan water

E-06.hoge druk

E-07. Fout condensatiesensor

IJSDIKTE INSTELLING TIJD REFERENTIELIJST

Omgevingstemperatuur	Tijd voor het afwerpen van ij
10°C~20°C	12min~15min
20°C~32°C	15min~18min
32°C~35°C	18min~22min
35°C~43°C	22min~26min

Opmerking: de bovenstaande gegevens zijn alleen ter referentie.

Verschillende regio's en verschillende omgevingen kunnen verschillen hebben.

DAGELIJKSE REINIGING EN ONDERHOUD

1. Vrije ruimte voor zijpanelen en binnencontainer

A 、 Voordat u de ijsmaker reinigt en ontsmet, en de ijsblokken in de opruimt, moet u er ook voor zorgen dat de stroom- en waterbron zijn uitgeschakeld.

B 、 Het reinigen van de zijpanelen en de binnenbak met schoon wa

kunt er wat neutraal bij doen). wasmiddel in water) en veeg de macl vervolgens af met een zachte handdoek.

Let op: Spuit geen water rechtstreeks o machine. Alkalische schoonmaakmiddelen, geparfumeerde zeep, leppoeder, kokend water bananenolie, tolperison en de meeste andere organische oplosmiddelen kunnen niet worden gebruikt om de machine schoon te maken.

2. Stofverwijdering van de filterzeef

Om de machine goed te kunnen gebruiken, dient u eens in de drie maanden het stof op de filterzeef te verwijderen. Open het ventilatie aan de voorkant van de machine (pak het frame van het ventilatiehel de hand vast, trek het voorzichtig naar buiten), gebruik een stofafsche of borstel om het stof te verwijderen. Het scherpe ijzeren gereedschap niet worden gebruikt om de condensor schoon te maken, om de stralingsvinnen niet te beschadigen.

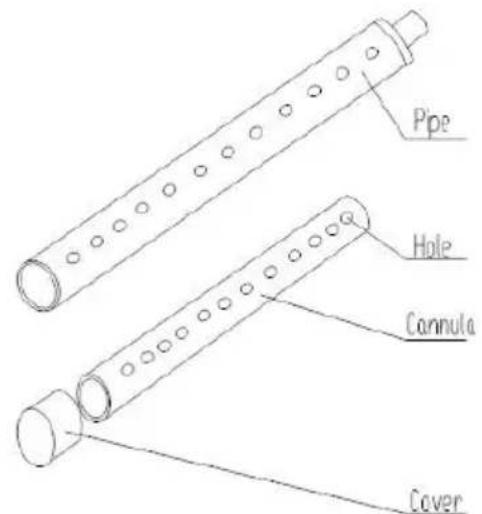

3. Reinigen van de spuitwaterleiding

A 、 De ijsmaker schoonmaken:

Eén keer per half jaar dient de spuitwaterleiding gereinigd te worden. Wanneer u het schoonmaakt, opent u eerst de voorklep, haalt u de sproeipijp eruit en verwijdert u vervolgens het schuim totdat alle gater

zijn. Na het schoonmaken opnieuw geïnstalleerd.

Pipe Hole Connula Cover

C. Nadat u klaar bent met wassen, schroeft u de dop van de aftaph eruit en laat u al het vuile water weglopen. Draai vervolgens de dop 4. Automatische reiniging van de ijsmaker

Automatisch reinigen van de ijsmaker: wanneer de machine ijs maakt, drukt u zachtjes op de “clean”-toets op de elektriciteitskast op het achterpaneel. Het koelsysteem stopt met werken en de machine schak over naar een automatisch wasproces. Het totale wasproces is verdeel drie stappen: wassen, potten en afvoeren. Het kost ongeveer 30 minu Om het reinigende effect te verbeteren, kan de gebruiker een beetje neutraal wasmiddel toevoegen. Na het wassen schakelt de machine automatisch over op het maken van ijs.

A. Normaal gesproken is de machine voortdurend op de stroombron aangesloten. Wanneer u de machine eerst op de stroombron aansluit, vindt er een schoon proces plaats nadat het water in de gootsteen v watertoevoer – waterpomp werkt – waterpomp werkt en afvoerklep gaa open – watertoevoer – waterpomp werkt —waterpomp werkt en aftapkraan gaat open—drukbalans. Dit proces duurt ongeveer 5 minu (eens per 30 ijsmaakcycli). Bovendien vindt er na elke vier ijsmaakcyc een afvoerproces plaats, waarbij het water uit de gootsteen wordt afgevoerd.

B. Controleer na het wassen de plaats van de vlotterbal: als de vlott zich op de bodem bevindt en de machine aan staat, is deze toestan normaal. Het programma zal overgaan in een drukbalansproces, het

	waterpomp is kapot	vervang het
De gootsteen loopt over.	De magneetklep van de watertoevoer is kapot	vervang het
	waterniveausensor is kapot	vervang het
Er stroomt geen water naar het ijsmodel	waterpomp is kapot	vervang het
	Printplaat is kapot	vervang het
Het ijsblok is dun	Het oppervlak van de conden is bedekt met stof.	Maak het schoon
	De omgevingstemperatuur is hoog	U moet de machine gebruiken bij een toegestane omgevingstemperatuur
	Het koelmiddellek	Controleer het koelmidde en vul het bij
	ventilatormotor is kapot	vervang het
	de sproeibuis is verstopt	Maak het schoon
	De ijsdiktesensor bevindt zich dicht bij het ijsmodel.	Pas de schroef van d sensor aan (rechts draaien)
Het ijs kan er niet af vallen.	De ijsdiktesensor is kapot	vervang het
	De magneetklep is niet geope	controleer de elektrische draad of deze goed is aangesloten of niet. O vervang hetmagneetventiel
	De omgevingstemperatuur is laag	u moet de machine gebruiken bij een toegestane omgevingstemperatuur

A 、 Technologieparameters staan op het typeplaatje.
B、Het elektrische schema bevindt zich aan de binnenkant van het
