MANUALE UTENTE CY5002 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

RISCALDATORE DIESEL

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi pr

VEVOR®

TOUGH TOOLS, HALF PRICE

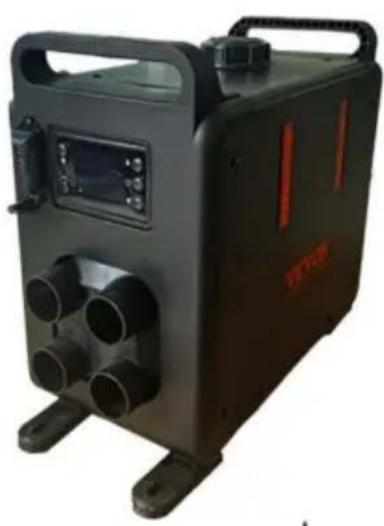

RISCALDATORE DIESEL

MODELLO:CY-5004MODELLO:CY-5002

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Simbolo	Descrizione del simbolo
	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente le istruzioni per l'uso. attentamente il manuale di istruzioni.
	Questo simbolo, posto prima di un commento di sicurezza, indica un tipo di precauzione, avvertimento o pericolo. Ignorare questo avvertimento può causare un incidente. Per ridurre il rischio di lesioni, incendi o elettrocuzione, si prega di seguire sempre le raccomandazioni mostrato di seguito.
	SMALTIMENTO CORRETTO:Questo prodotto è soggetto alle disposizioni di Direttiva Europea 2012/19/CE. Il simbolo raffigurante un'impennata il contenitore barrato indica che il prodotto necessita di essere separato raccolta dei rifiuti nell'Unione Europea. Ciò vale per la prodotto e tutti gli accessori contrassegnati con questo simbolo. Prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici rifiuti, ma devono essere portati in un punto di raccolta per il riciclaggio dispositivi elettrici ed elettronici.
	Attenzione: materiale tossico. Fare attenzione a non entrare in contatto con materiale tossico.
	Attenzione: materiale infiammabile. Fare attenzione a non provocare un incendio accendendo materiale infiammabile.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO:

Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornito con questo riscaldatore diesel. La mancata osservanza di tutte le istruzioni elencate di seguito può causare scosse elettriche, incendi e/o lesioni gravi.

1. Non possono essere adottate le seguenti misure:

ÿ Sostituire i componenti importanti del riscaldatore diesel. ÿ Utilizzare pezzi di ricambio di altri produttori senza autorizzazione. ÿ Non rispettare le istruzioni e la guida durante l'installazione o il funzionamento.

1. Consentire l'utilizzo solo di accessori e pezzi di ricambio originali durante l'installazione e manutenzione.

2. I riscaldatori non devono essere utilizzati in luoghi in cui possono formarsi vapori infiammabili o polvere, ad esempio: ÿ

Deposito di carburante ÿ Deposito di carbone ÿ Deposito di legname ÿ Granaio e siti simili ÿ Stazione di servizio diesel/benzina

E tenere lontano da serbatoi di carburante, serbatoi di compressione, estintori, vestiti o altri oggetti infiammabili.

1. Non utilizzare l'accendisigari per l'avvio.

2. Non utilizzare la stufa in luoghi chiusi e/o non ventilati.

3. Durante il rifornimento di carburante, i riscaldatori devono essere spenti.

4. Non interrompere l'alimentazione elettrica durante il funzionamento.

5. In caso di perdite o scarichi di carburante dal sistema di alimentazione dei riscaldatori, contattare VEVOR per la riparazione.

6. Posizionare l'uscita dei gas di scarico all'esterno per impedire la penetrazione dei fumi di scarico.

7. Durante il lavoro è vietato interrompere l'alimentazione elettrica direttamente interrompere il funzionamento del riscaldatore.

8. Sigillare tutti gli spazi tra la piastra di montaggio e la carrozzeria dell'auto.

9. La macchina smetterà di riscaldarsi dopo la protezione da sovratemperatura. Si prega di non si spegne. Dopo che la macchina si è raffreddata naturalmente e spenta, può essere riavviato.

10. Dopo aver spento la macchina, non scollegare immediatamente l'alimentazione alimentazione. Ci vogliono 3-5 minuti prima che la macchina smetta completamente di funzionare.

11. Dopo aver avviato la macchina per 3-5 minuti, questa funzionerà normalmente e si riscalderà. Si prega di attendere pazientemente.

12. Quando il riscaldatore è appena avviato, la corrente è relativamente alta, quindi un adattatore con una tensione di 12V e una corrente di 15A o superiore è richiesta per l'alimentazione fornitura.

13. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza se hanno ricevuto supervisione o istruzione

sull'uso sicuro dell'apparecchio e comprendere i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. Pulizia e uso la manutenzione non deve essere effettuata da bambini senza supervisione.

17. ATTENZIONE: Materiale infiammabile

Durante l'installazione/l'uso, la manutenzione e lo smaltimento dell'apparecchio, si prega di prestare attenzione che non ci siano sostanze infiammabili nelle vicinanze tubo di scarico. La temperatura del tubo di scarico è molto alta quando

è in funzione. Fare attenzione a non provocare un incendio accendendo materiale infiammabile.

Si prega di seguire rigorosamente i seguenti metodi per installare correttamente i manicotti isolanti sul tubo di scarico e ridurre la temperatura superficiale:

18. ATTENZIONE: Materiale tossico

1. Durante l'installazione/l'uso, la manutenzione e lo smaltimento dell'apparecchio, installare l'apparecchio con spazio per la ventilazione per evitare la formazione di carbonio. avvelenamento da monossido di carbonio. Posizionare l'uscita di scarico all'esterno per evitare impedire che i gas di scarico penetrino all'interno.

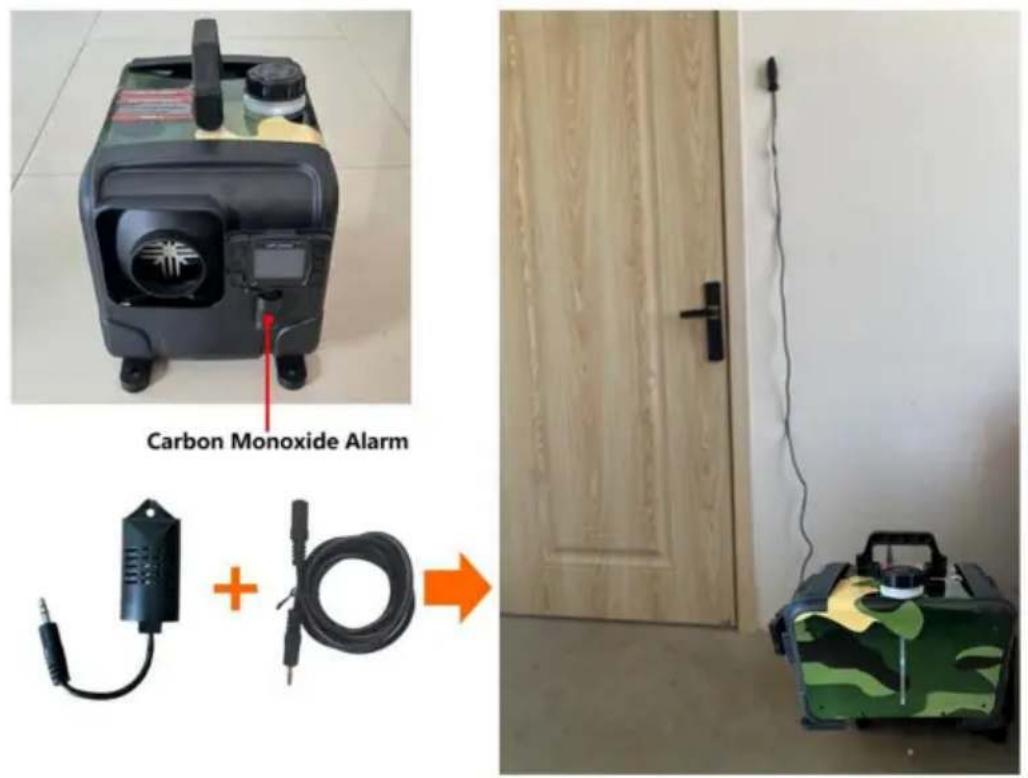

y Per prevenire il rischio di avvelenamento da monossido di carbonio causato da un uso improprio installazione, il prodotto è dotato di un allarme per il monossido di carbonio. Quando il il contenuto di monossido di carbonio nello spazio chiuso raggiunge i 300 ppm, l'interruttore LCD invierà un avviso al CO per superare il limite. Quando il contenuto raggiunge 500 ppm, un allarme verrà attivato e la macchina verrà spenta. Il punto di perdita deve essere controllato e riparato immediatamente prima della messa in funzione.

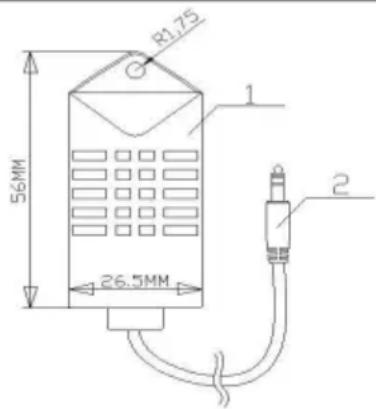

ÿ Il dispositivo di allarme per monossido di carbonio è dotato di un cavo di prolunga da 2 m, che consente di installare la sonda in qualsiasi posizione. Si sconsiglia di installarlo troppo lontano dal riscaldatore a gasolio o troppo vicino.

Carbon Monoxide Alarm +

SALVA QUESTE ISTRUZIONI

INFORMAZIONI FCC

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: Modifiche o alterazioni a questo prodotto non sono espressamente approvate dalla parte. La responsabilità per la conformità potrebbe invalidare l'autorità dell'utente di utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Tali limiti sono concepiti per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare danni

interferenza alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che interferenze non si verificheranno in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate da spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l'interferenza mediante una o più delle seguenti misure.

ÿ Riorientare o riposizionare l'antenna ricevente.
ÿ Aumentare la distanza tra il prodotto e il ricevitore.
ÿ Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il il ricevitore è collegato. ÿ

Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

FUNZIONE DEL PRODOTTO

1. Il riscaldatore a gasolio (di seguito denominato riscaldatore) è indipendente dall'sistema motore originale. Utilizza una corrente continua da 12-24 V per la guida. Ci sono due tipi di modalità di controllo per il riscaldatore: modalità di controllo automatico e manuale modalità di controllo. Il riscaldatore adotta gasolio leggero, che corrisponde al temperatura ambientale come combustibile e può essere avviato e utilizzato normalmente a una temperatura superiore a 40 N. L'aria fresca inalata viene riscaldata ad aria calda attraverso il scambiatore di calore dall'energia che deriva dalla combustione del carburante, quindi soffiata dove è necessario. Questo tipo di riscaldatore ha il vantaggio di una struttura compatta, leggero, elevata efficienza termica, risparmio di elettricità e carburante e facile installazione.
2. Il riscaldamento elimina i danni all'auto causati dal calo improvviso di temperatura, migliora la temperatura all'interno dell'auto e preriscalda il motore refrigerante per evitare l'usura del motore a bassa temperatura. Favorevole all'interno dell'auto sbrinamento, avviamento dell'auto e antiappannamento dei vetri dell'auto.

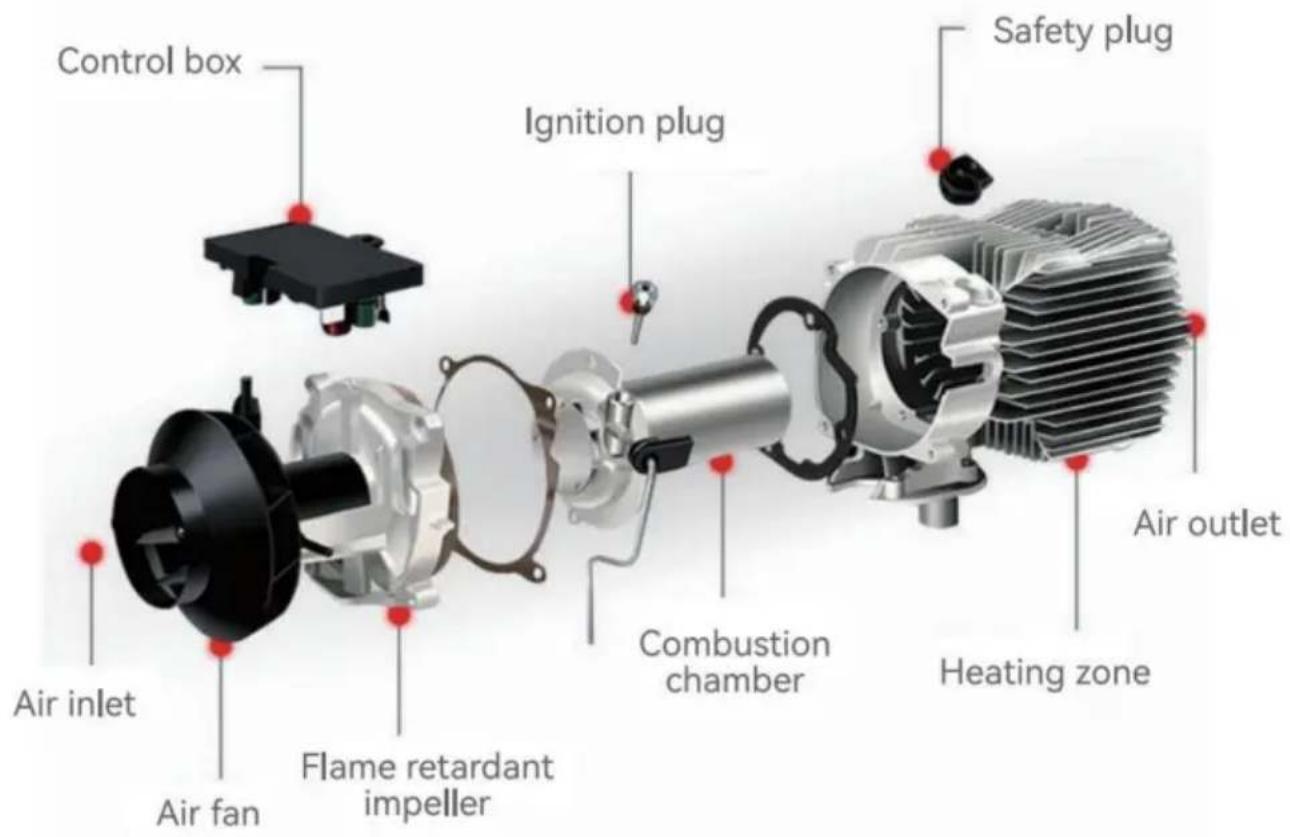

STRUTTURA INTERNA

Control box Ignition plug Safety plug Air outlet Air inlet Air fan Flame retardant impeller Combustion chamber Heating zone

POSIZIONE DI INSTALLAZIONE

Truck 1 2 3 4

1. Sullo spazio per le gambe del passeggero.
2. Sulla parete posteriore della cabina.
3. Schienale del sedile del conducente.
4. All'interno della cassetta degli attrezzi.

RV 1 2 3 4 5

1. Davanti al sedile del passeggero.
2. Tra il sedile del conducente e quello del passeggero. 3. 3 e 4 sotto il contenitore.
3. Nel bagagliaio.

Il riscaldatore è installato principalmente nel passeggero o vano bagagli del veicolo. Se non è possibile essere installato, fissare il riscaldatore sotto la parte inferiore del veicolo, ma attenzione agli schizzi.

excavator 1 2 3

1. All'interno del sedile del conducente.
2. Sulla parete posteriore della cabina.
3. All'interno della scatola di protezione.

1. Installato nel garage contro il parete
2. Non devono esserci oggetti estranei bloccando le prese d'aria anteriori e posteriori.
3. Non ci sono materiali infiammabili nelle vicinanze tubo di scarico

1. Installato contro la parete del magazzino
2. Non ci devono essere oggetti estranei che bloccano le prese d'aria anteriori e posteriori.
3. Nessun materiale infiammabile attorno allo scarico tubo

L'installazione della macchina richiede personale professionale per installarlo.

Si consiglia di utilizzare gasolio di alta qualità durante il rifornimento del riscaldatore a gasolio. Altri tipi di combustibili, come cherosene, olio vegetale, benzina, olio esausto, ecc., non possono essere utilizzati. Altrimenti, il riscaldatore potrebbe avere un odore sgradevole e non funzionare correttamente durante il funzionamento.

MODELLO

Modello	CY5002	CY5004
Aspetto
Potenza ZWH	8KW
Mezzo riscaldante	Aria
Carburante	Diesel
Valutazioni	DC12-24V/40W
Adattatore	100-120 Vÿ, 50-60 Hz, 12 V/12 A per gli utenti statunitensi100-240Vÿ, 50-60Hz, 12V/12A Per utenti europei

LISTA IMBALLAGGIO

Modello		CY-5002	CY-5004
Motore principale		1	1
Monossido di carbonio modulo		1	1
Cavo di alimentazione		1	1
Linea di estensione		1	1
Telecomando		1	1
Ugello rotante		/	1
Adattatore		1	1
Pezzo di fissaggio della macchina		4	4
Manuale d'uso		1	1
Silenziatore con 1 fissaggio pezzo e 2 viti		1	1
Tubo di aspirazione	[3W0W]	1	1
Tubo di scarico		1	1
Cannello		4	1
Morsetto per cannello		4	/
MORSETTO		6	6
Fascetta per tubi		2	2
Elemento del filtro dell'aria		1	1
Vite per la serratura presa		6	6
Connettore rapido		/	1
Manicotto protettivo		1	1
Mantenimento del silenziatore vite		1	1
Bulloni di fissaggio della macchina		4	4

Fare riferimento allo schema di installazione riportato di seguito e leggere attentamente le precauzioni durante l'installazione o l'utilizzo di:

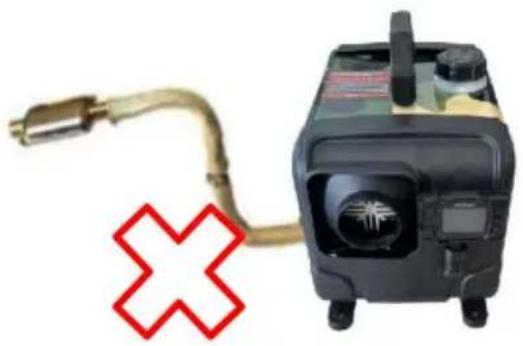

1. Nessuna installazione laterale:

ÿ L'installazione laterale del riscaldatore diesel provocherà perdite di olio all'interno della macchina dopo un periodo di utilizzo, producendo una grande quantità di fumo e monossido di carbonio avvelenamento. Durante l'installazione, lasciare uno spazio di 10 cm attorno al riscaldatore per garantire buona ventilazione.

ÿ Se si installa il riscaldatore all'interno di un edificio:

① Con la stufa posizionata all'interno: praticare dei fori nel muro per il tubo di scarico essere posizionato all'esterno. Prestare attenzione all'isolamento del tubo di scarico in quanto può diventare molto caldo e potrebbe causare un incendio.
② Con la stufa posizionata all'esterno: è necessario prolungare il tubo di scarico fino evitare che lo scarico venga risucchiato nell'edificio dalla posizione posteriore del ventilatore del riscaldatore, che può causare avvelenamento da monossido di carbonio.

Direzione di installazione correttaDirezione di ins

2. Precauzioni per l'alimentazione:

ÿ L'alimentazione elettrica del riscaldatore diesel deve soddisfare i seguenti requisiti:

Tensione: 12V; Corrente: y20A, sia da una fonte di alimentazione diretta che da una batteria. Quando alimentato da una batteria, non caricare la batteria mentre si utilizza il riscaldatore come corrente insufficiente può causare malfunzionamenti. Assicurare una connessione salda e sicura alla batteria. L'uso di morsetti per il fissaggio può causare un contatto scadente.

ÿQuando si estende il cavo di alimentazione per il riscaldatore diesel, il diametro del filo deve essere >2ÿ. L'utilizzo di un filo sottile può portare a una corrente insufficiente, impedendo al riscaldatore di per funzionare. Dopo il collegamento, utilizzare nastro isolante per proteggere la connessione e prevenire perdite elettriche che potrebbero provocare incendi.

ÿNon scollegare l'alimentazione quando il riscaldatore diesel è in funzione ad alta velocità temperature. Ciò può causare ritorni di fiamma dovuti alle alte temperature. Ripetutamente così facendo si possono causare danni permanenti. Soluzioni:

- Se si verifica un'interruzione di corrente e si accende immediatamente il riscaldatore: attendere che il riscaldatore interno il calore del riscaldatore si è completamente dissipato prima di accenderlo per il normale funzionamento operazione.

- Se la stufa rimane accesa a lungo dopo un'interruzione di corrente: combustione incompleta all'interno può produrre una grande quantità di fumo. Attendere che il fumo si diradi e il riscaldatore si avvierà automaticamente e funzionerà normalmente.

Si consiglia di utilizzare gasolio di alta qualità durante il rifornimento.

il riscaldatore a gasolio. Altri tipi di combustibili, come cherosene, olio vegetale, benzina, olio esausto, ecc., non possono essere utilizzati.

Altrimenti il riscaldatore potrebbe avere un odore sgradevole e malfunzionamento durante il funzionamento.

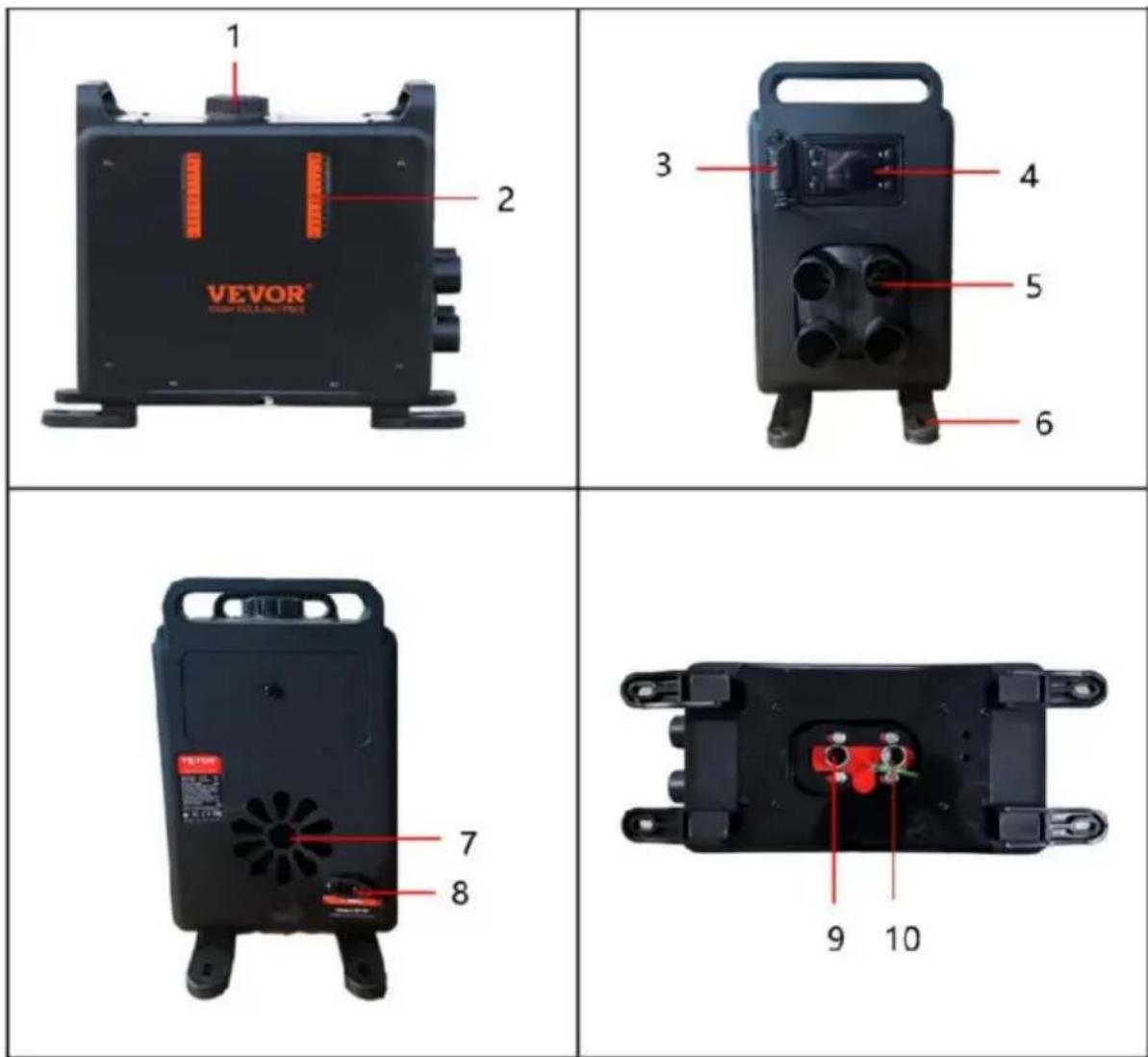

INFORMAZIONI SUL PRODOTTO

Modello:CY-5002

	Porta del serbatoio del carburante	2	Bilancia del serbatoio del carburante
1 3	Allarme monossido di carbonio	4	otturatore a cristalli liquidi
5	Presa	6	appoggio
7	Porta di	8	Porta di alimentazione
9	scarico dell'ingresso dell'aria	10	Presa d'aria

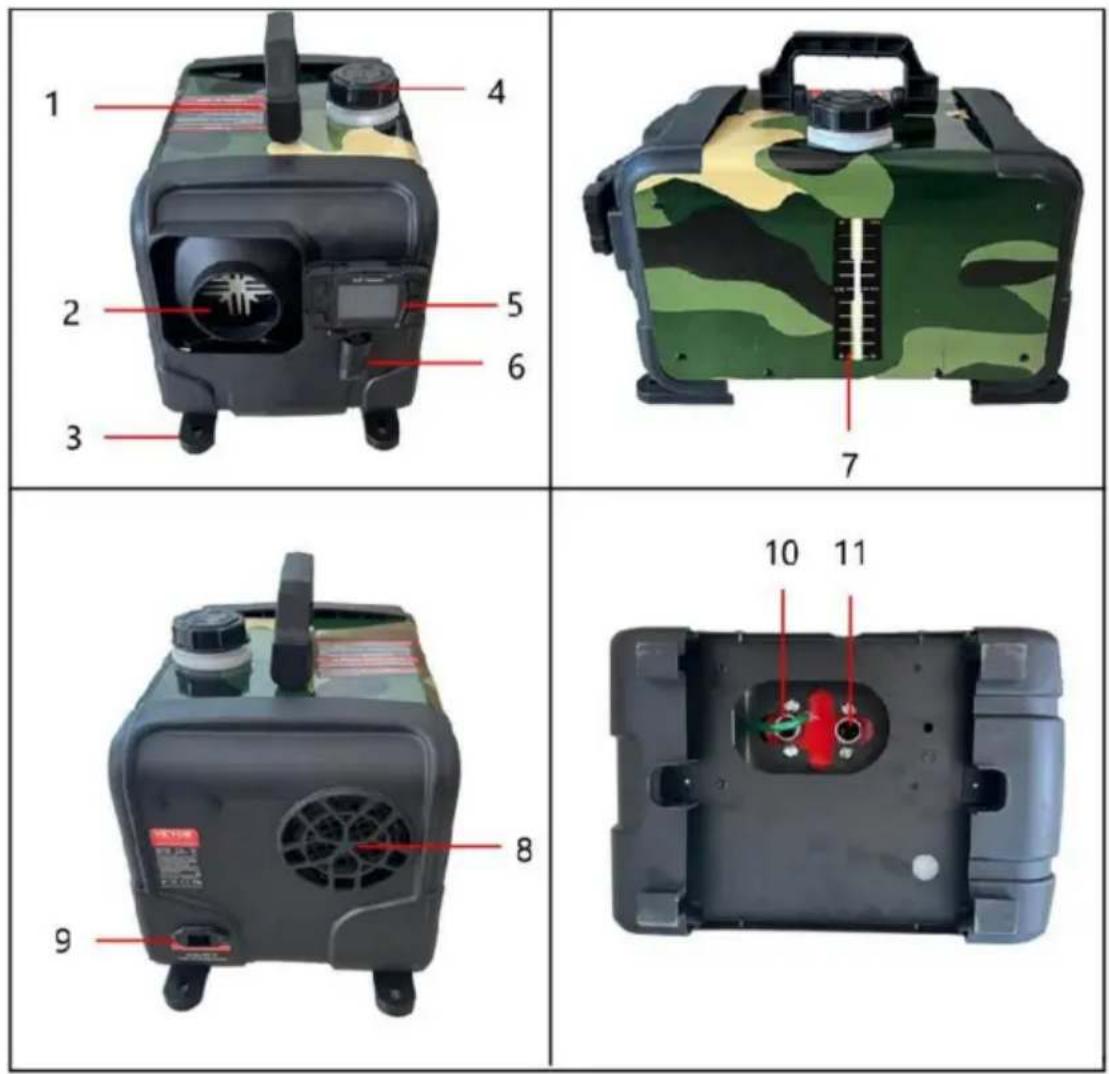

Modello:CY-5004

1	maniglia	2	Presa
3	appoggio	4	Porta del serbatoio del carburante
5	otturatore a cristalli liquidi	6	Allarme monossido di carbonio
7	Bilancia del serbatoio del carburante	8	Presa d'aria
9	Porta di alimentazione	10	Presa d'aria
11	porta di scarico

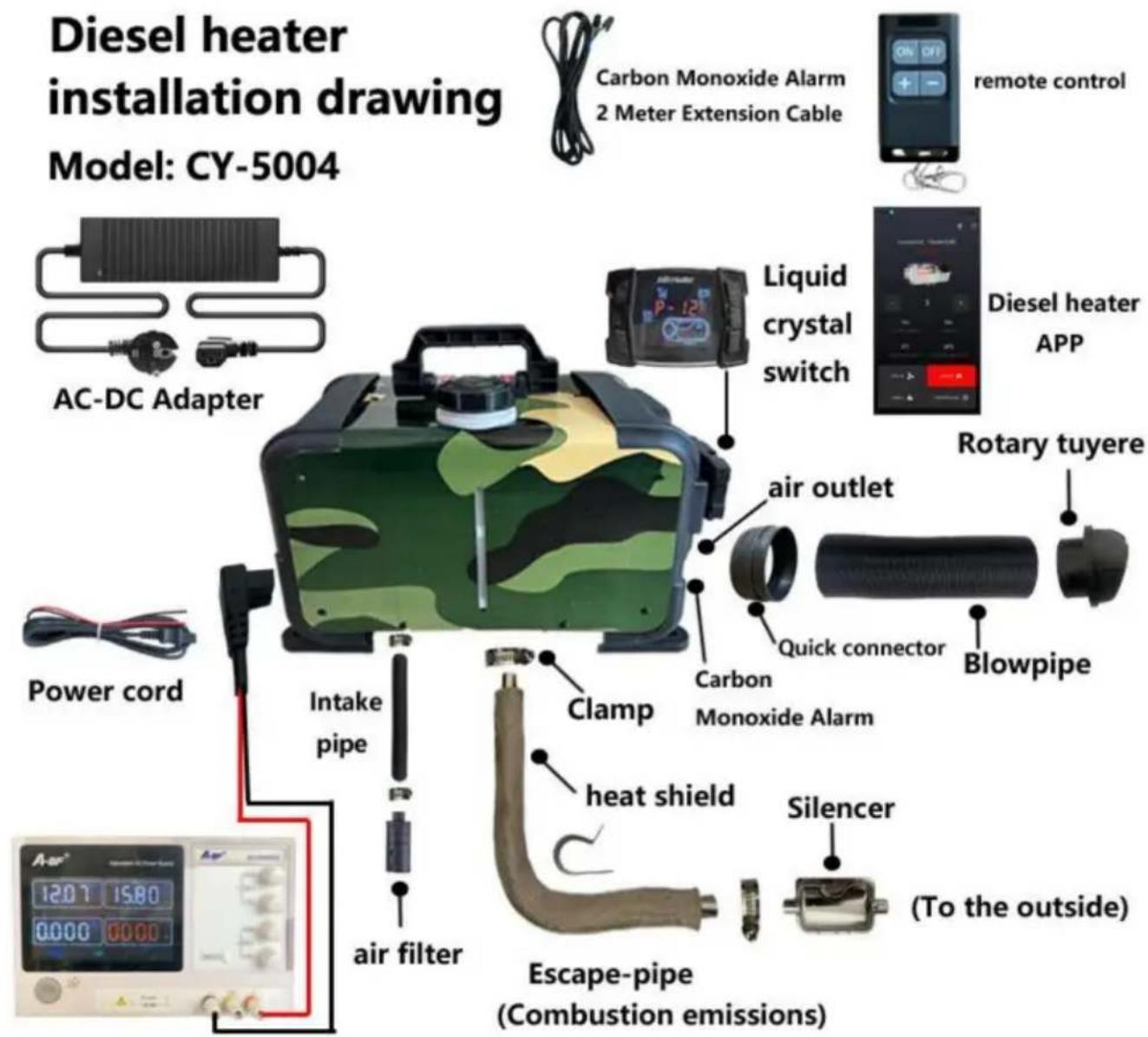

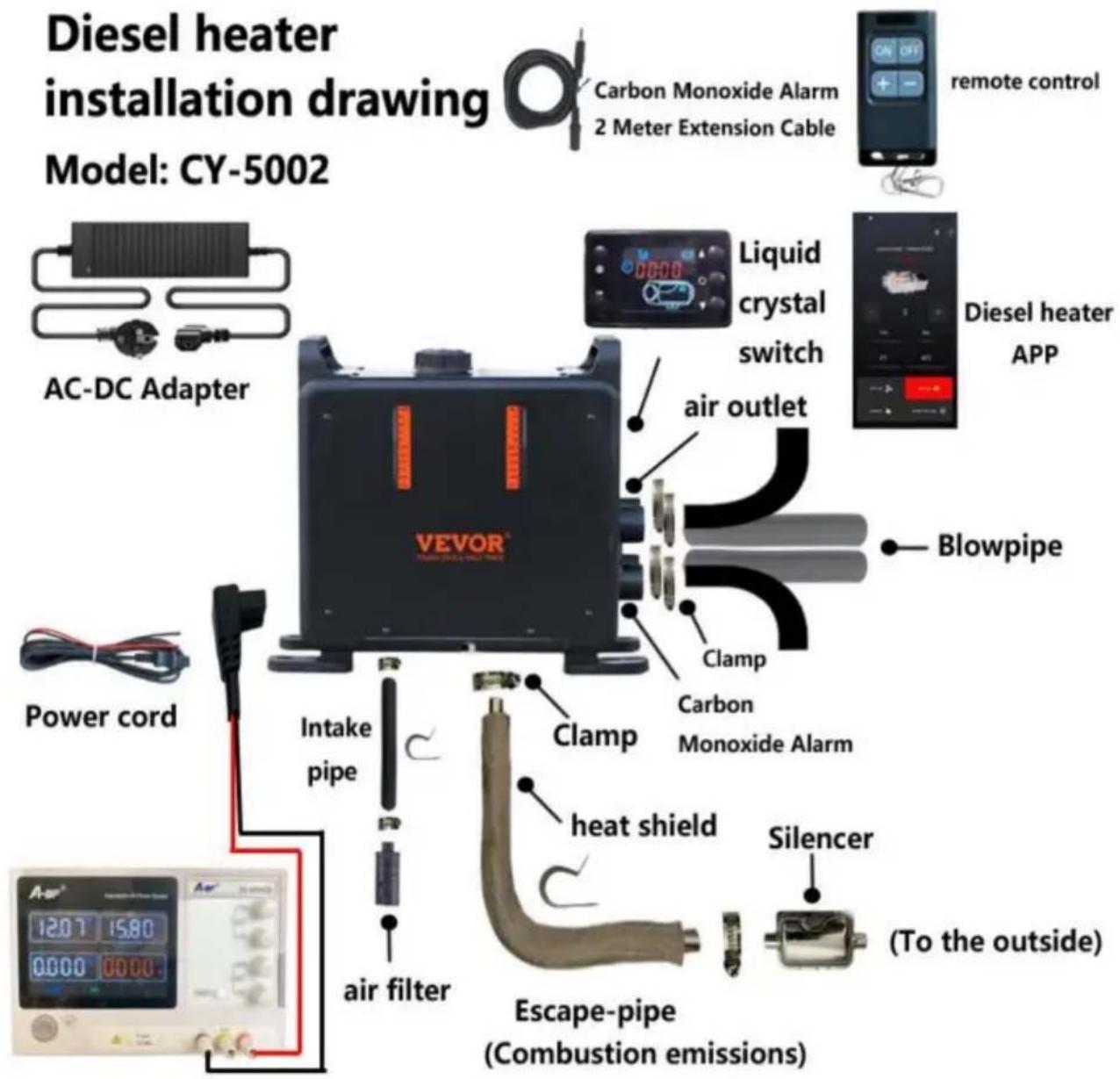

SCHEMA DI INSTALLAZIONE

CY-5002:

Quando il riscaldatore è appena acceso, la corrente è relativamente alta, quindi per l'alimentazione è necessario un adattatore con una tensione di 12-24 V e una corrente di 12 A o superiore.

CY-5004:

Quando il riscaldatore è appena avviato, la corrente è relativamente alta, quindi un adattatore con una tensione di 12-24 V e una corrente di 12 A o superiore è necessario per l'alimentazione elettrica.

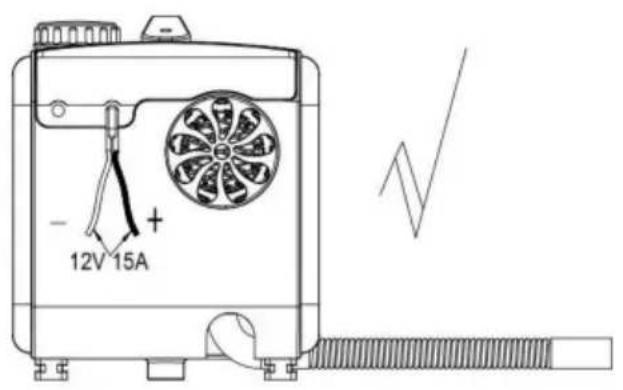

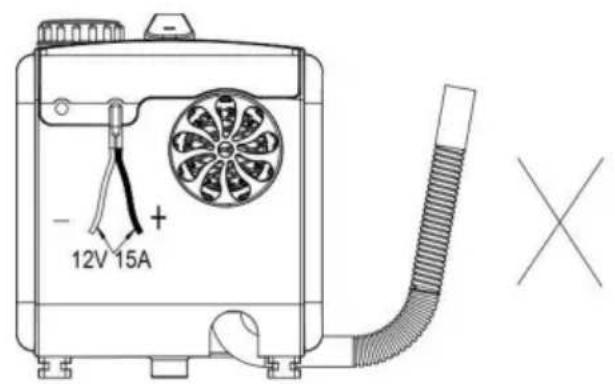

Avvertimento:

1. L'ingresso dell'aria non deve essere bloccato e deve essere mantenuto aperto e libero.
2. Mantenere il tubo di scarico libero. L'uscita del tubo di scarico deve essere tenuta lontana da qualsiasi cosa infiammabile ed evitare di riscaldare e accendere i beni infiammabili e caricare il carico a terra.
3. Per garantire una combustione ottimale, si prega di ricordare che il tubo di scarico dei fumi non può essere posizionato verso l'alto, ma deve essere posizionato orizzontalmente o verso il basso.

- 12V 15A +

Istruzioni per il funzionamento del pannello

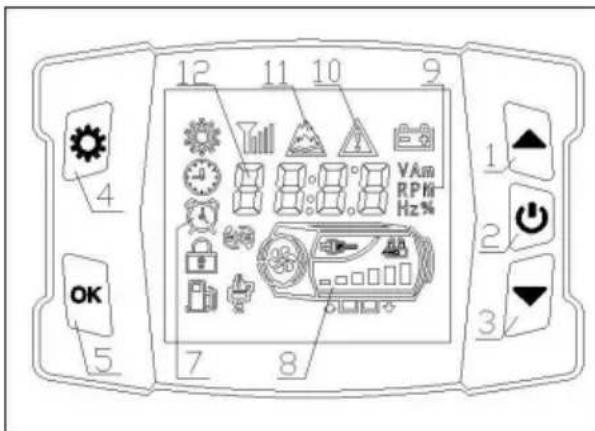

ÿÿll pannello di controllo è mostrato nella figura seguente

12 11 10 9 4 VAmm RP Hi Hz% OK 7 8 1 2 3

1. Tasti di aggiunta; 2. Pulsante 0n/ Off; 3. Tasto di sottrazione; 4. Tasto di impostazione; 5. Tasto 0K; 7. Simboli di stato; 8. Diagramma schematico host; 9. Unità dati; 10. Simboli di errore; 11. Simbolo di plateau; 12. Dati e parametri visualizzati;

Tempo di visualizzazione: il tempo visualizzato in modalità standby è il tempo naturale; Tempo di esecuzione: il tempo visualizzato nello stato di avvio è il momento in cui la macchina inizia a funzionare dall'avvio.ÿÿ

Operazione di utilizzo 1.

Operazione di accensione/spegnimento

Stato di spegnimento Stato di accensione(modalità manuale)		Stato di accensione(modalità automatica)

1) Funzionamento all'accensione

Nello stato di spegnimento, tenere premuto il pulsante ⚙ per 2 secondi per accendere il dispositivo e il display mostrerà "Stato di accensione" come mostrato nell'immagine sopra.

2) Operazione di spegnimento

Nello stato di accensione, premere a lungo il pulsante " "per 2 secondi e il dispositivo entra nel processo di spegnimento e raffreddamento, visualizzando "OFF".Dopo che il dispositivo si è raffreddato giù, si spegne e visualizza lo "stato di spegnimento" come mostrato sopra immagine. Non forzare lo spegnimento quando è visualizzato "OFF". Lo spegnimento potrebbe danneggiare accessori a causa dell'elevata temperatura all'interno della macchina e dell'impossibilità di dissipare calore! Attendere che la macchina venga visualizzata nello stato di spegnimento prima di accenderla spento!.

3) Funzionamento in modalità manuale

La modalità manuale è composta da 6 marce (H1-H6). H6 rappresenta la massima

potenza, come mostrato nello "stato di accensione" nella figura sopra, utilizzare il tasto "ÿ" o "ÿ" per aumentare/ diminuire la marcia.

4) Funzionamento in modalità automatica

Modalità automatica, come mostrato nella figura sopra, con un'impostazione di 18ÿ. Utilizzare il Tasti "ÿ" o "ÿ" per aumentare o diminuire il valore della temperatura e impostare l'intervallo

da 0 a 40ÿ. Premere a lungo il tasto 🎩" per 2 secondi per passare da

"modalità manuale/automatica". Passare automaticamente alla marcia superiore/inferiore al di fuori dell'impostazione intervallo di temperatura di ± 3ÿ.

2. Passaggio alla visualizzazione dei dati all'avvio

Stato di accensione, premere brevementepillsante " " per passare dalla visualizzazione dei dati nel seguente ordine:

ingranaggio (o temperatura impostata)->temperatura del guscio->tensione di lavoro->ambiente temperatura ->Concentrazione di monossido di carbonio

3. Commutazione dell'unità di temperatura

Premere contemporaneamente e tenere premuti i tasti " "+"ÿ" per 2 secondi per commutare il unità di temperatura in "Fahrenheit/Celsius".

4. Operazione di oliatura manuale

Nello stato di spegnimento, premere contemporaneamente il pulsante "ÿ" o "ÿ" per 2

secondi per controllare manualmente la pompa dell'olio per pompare l'olio. Rilasciare il pulsante e smettere di pompare petrolio.

5. Funzionamento in modalità plateau

Premere contemporaneamente e tenere premuti i tasti "+ "OK" per 2 secondi per accedere alle impostazioni avanzate.

modalità altitudine. La

visualizza l'inizio della modalità alta quota.In alta quota

modalità icona, il rapporto olio-vento diminuisce per adattarsi all'ipossia ad alta quota, quindi tenere premuti i tasti " "+ OK" per 2 secondi per uscire dalla modalità alta quota.

6. Tempo di accensione/spegnimento

Premere e tenere premuti i tasti "OK"+ "ÿ" per 2 secondi per accedere all'impostazione del timer

interfaccia e verrà visualizzato il simbolo indicatore " . Visualizza per impostare l'orario di spegnimento e non impostare l'orario di avvio. Se la funzione timer è già abilitato, disattivare la funzione timer e il simbolo " " si spegnerà.

10:00

1) Premere il tasto "ÿ" o "ÿ" per regolare il valore dell'ora. L'intervallo di regolazione dell'ora è dalle 00:00 alle 23:59
2)Premere il taste "per cambiare e regolare la posizione del numero, e il il numero corrispondente lampeggerà.
3)Premere il pulsante "OK" o agire senza alcun pulsante per 15 secondi per salvare imposta il valore. Se stai impostando l'ora di avvio, passa all'ora di spegnimento impostazione.In caso contrario, uscire dall'impostazione del timer.
4) Premere il tasto "per non salvare il valore impostato. Se si sta impostando l'ora di avvio, passare all'impostazione dell'ora di spegnimento. In caso contrario, uscire dall'impostazione del timer.
5) Nello stato non impostato, premere il tasto " " per scorrere la visualizzazione del orario programmato per la giornata.

Dopo aver attivato la funzione timer, l'orologio si avvierà automaticamente quando raggiunge l'orario di avvio programmato; Spegnimento automatico quando l'orario programmato raggiunto il tempo di spegnimento. Quando il pannello è spento, la funzione timer lo stato verrà salvato e, dopo l'accensione, lo stato della funzione timer verrà ripristinato.

Se la funzione timer non viene disattivata manualmente, finché l'orologio raggiunge l'orario di accensione/spegnimento programmato, il dispositivo si accenderà/spegnerà automaticamente.

7. Operazione di sincronizzazione dell'orologio

Premere e tenere premuto il pulsante "OK" per 2 secondi per accedere alla regolazione dell'orologio interfaccia e verrà visualizzato il simbolo indicatore """.

1)Premere il tasto "ÿ" o "ÿ" per regolare il valore dell'ora. L'intervallo di regolazione dell'ora è dalle 00:00 alle 23:59
2)Premere il tasto "per cambiare e regolare la posizione del numero, e il il numero corrispondente lampeggerà.
3) Dopo aver regolato l'ora, premere il pulsante "OK" o azionare senza pulsante per 15 secondi per uscire da questa interfaccia. Sincronizza automaticamente l'ora del telefono quando connessione all'App.

8. Funzionamento corrispondente al telecomando

Nello stato di spegnimento, tenere premuti i t'assi per 2 secondi per accedere l'interfaccia di abbinamento del telecomando, come mostrato nella figura seguente.

HFAI

1) Premere il tasto "ÿ" o "ÿ" per regolare l'indirizzo di archiviazione: HFA1, HFA2,

HFA3ÿHFA4ÿcorrispondenti a quattro telecomandi.

2) Selezionare il numero del telecomando, premere un tasto qualsiasi sul telecomando, il la macchina corrisponderà correttamente al codice e uscirà dallo stato di corrispondenza.

3)Premere il taste " per uscire dall'associazione del codice remoto.

*Requisiti del telecomando: banda di frequenza 433 MHz, codice a 24 bit.

9. Allarme di guasto

Come mostrato nella figura sottostante, il simbolo di guasto corrispondente lampeggia e il l'icona corrispondente del componente difettoso lampeggia. I dati visualizzati sono quelli del guasto codice, il cui significato può essere trovato nella tabella degli errori.

[ - ]

*Candele, pompe dell'olio, ventole, sensori, potenza le forniture e altri simboli lampeggiano per indicare che i componenti corrispondenti hanno funzionato male.

10. Questo pannello supporta le app mobili per controllare questo dispositivo tramite Bluetooth.

Istruzioni per l'uso

1. È vietato l'uso in ambienti con elevata umidità, conduttività polvere, gas infiammabili ed esplosivi, polvere, materiali, mezzi corrosivi, luce intensa esposizione e apparecchiature ad alta tensione, alta corrente e forti campi magnetici nell' vicinanze.

2. Intervallo di tensione di alimentazione: controller DC24V applicabile (18-32) V; Il controller DC12V è adatto per (9-16) V; Non sono disponibili controller di tensione diversi intercambiabili e non possono superare l'intervallo di tensione applicabile.

3. Non aprire la shell del controller senza autorizzazione.

4. L'apparecchiatura deve essere installata rigorosamente secondo i requisiti e utilizzata in condizioni di sicurezza.

5. Quando il corpo è caldo e la ventola non può funzionare normalmente, è necessario

raffreddare rapidamente il corpo, soffiare aria fredda nel foro di aspirazione della combustione per raffreddare

abbassare e abbassare la temperatura corporea sotto gli 80ÿ. Prevenire le alte temperature

danni ai componenti o incendio.

Durante il riscaldamento dell'apparecchiatura, è necessario assicurarsi che ogni condotto dell'aria sia

senza ostacoli e che la conduttura sia priva di curve, pressioni e blocchi in

al fine di garantire efficacemente l'efficienza del riscaldamento e il normale funzionamento dell'

apparecchiature. I canali bloccati possono causare alte temperature nel corpo, ridurre

efficienza di riscaldamento, accorciare la durata di vita delle apparecchiature o danneggiarle. L'uso di

un carburante qualificato è essenziale per garantire il normale utilizzo e la durata utile dell'attrezzatura.

Tabella dei guasti

Colpa codice	Causa di malfunzionamento	trattamento
E-2	Alimentazione elettrica intervallo di tensione	Intervallo normale: 24 V (18-32 V), 12 V (9-16 V) Controllare se la batteria o il generatore funzionano correttamente e controllare se il fusibile sta invecchiando
E-3	Candela di accensione malfunzionamento	1. Controllare se la candela di accensione è montata in modo errato collegato.2. La candela di accensione è difettosa; sostituire la candela di accensione tappo.3. La scheda madre è difettosa; sostituirla.
E-4	Pompa dell'olio malfunzionamento	1. Controllare se il tappo della pompa dell'olio è allentato e collegati falsamente.2. Controllare il cablaggio principale per disconnessione.3. La pompa dell'olio è difettosa; sostituirla.
E-5	Alta temperatura allarme (ingresso aria>50ÿ; involucro>230ÿ)	1. Temperatura del forno errata o difettosa tipo di sensore; sostituire il sensore.2. La scheda madre è difettosa; sostituirla.3. Controllare se i tubi di uscita dell'aria e di scarico sono piegato o troppo lungo, il che compromette la ventilazione e impedisce la dissipazione del calore.4. Controllare se la ventola funziona normalmente

E-6 Guasto della ventola	1. Controllare se la girante della ventola dell'auto è inceppato.2. Controllare se la spina della ventola è allentata e falsamente connesso.3. La ventola è difettosa; sostituirla.4. Controllare se l'induzione della ruota eolica il magnete è mancante o ha la polarità sbagliata.5. Controllare se la velocità del vento della scheda madre il sensore è normale.6. La scheda madre è difettosa; sostituire la scheda madre asse.
E-7	ComunicazioneFallimentoRilevamento dei cablaggi
E-8	Spegni ilmotore1) Controllare la mancanza di olio, bassa temperatura solidificazione dell'olio, circuito dell'olio bloccato e bloccato pompa dell'olio2) Controllare l'aspirazione e lo scarico dell'ossigeno i condotti sono liberi3) Controllare se il sensore della temperatura dell'involucro è pieno contatto con l'involucro e se la pressione la primavera è forte.
E-9 Guasto del sensore	Il filo di collegamento del sensore di temperatura è connettore danneggiato o allentato, e il sensore è danneggiato

E-10	Avvio non riuscito	1) La temperatura dell'involucro è troppo alta e non è riuscito a raffreddare l'involucro dopo l'avvio per 3 minuti 2) C'è una grande quantità di fumo bianco nei gas di scarico 2.1) Controllare se lo schermo del filtro accanto alla candela di accensione è pulito. Se non è pulito, pulirlo o sostituirlo 2.2) Controllare se la pompa dell'olio spruzza olio con forza 2.3) Controllare se la candela di accensione sta invecchiando 3) C'è una piccola quantità di fumo bianco o nessun fumo nei gas di scarico 3.1) Controllare se c'è carenza di olio, circuiti dell'olio congelati o bloccati 3.2) Controllare se la pompa dell'olio è bloccata o danneggiata e se la pompa dell'olio non funziona correttamente. 3.3) Controllare se i canali di aspirazione e scarico della combustione sono liberi da ostruzioni. 3.4) Controllare se la candela di accensione è danneggiata 3.5) Il gioco tra la turbina eolica interna è troppo grande 4) Accendere normalmente ma segnalare comunque un guasto di accensione Controllare se il sensore di temperatura dell'involucro è a pieno contatto con l'involucro, se la molla di pressione è forte e se il sensore funziona correttamente
Lo scarico il tubo diventa rosso	Combustione anomala pompa	È necessario spegnere immediatamente e smontare il corpo in alluminio per verificare se la camera di combustione interna è sigillata o sostituita;camera o olio
Rumore E	Blocco dello scarico anomalo	Dovrebbe essere immediatamente spento e controllato per eventuali ostruzioni nel tubo di scarico, nella marmitta e nell'uscita di scarico. Se ci sono ostruzioni, pulirle e riprendere il normale funzionamento;
Perdita di olio età	Perdita di olio interna alla macchina	1. Il riscaldatore non può essere installato lateralmente e il foro di ossigeno su un lato della candela di accensione consentirà all'olio di fuoriuscire lungo il foro.il metodo di installazione corretto è quello di avere le porte di aspirazione/scarico rivolte verso il basso; 2. Una scarsa qualità dell'olio provoca l'ostruzione della rete di atomizzazione della candela di accensione nella camera di combustione, che non si accende e fuoriesce lungo il tubo di scarico. La rete di atomizzazione della candela di accensione deve essere sostituita e il gasolio di alta qualità deve essere sostituito; 1. Controllare se vi è un'ostruzione nel tubo di
Emettendo noi siamoIL	Insufficiente assunzione di ossigeno e nero accumulo di carbonio nella combustione camera	aspirazione che causa un'assunzione di ossigeno insufficiente; 2. Il piccolo spazio della posizione di ingresso dell'aria porta all'ostruzione dell'ingresso dell'aria; 3. Smontare la camera di combustione interna della macchina per verificare la presenza di carbonio depositi e sostituire tempestivamente la camera di combustione;
Emettendo noi siamoIL	Searsa qualità dell'olio	I riscaldatori a gasolio possono utilizzare solo gasolio di alta qualità e in inverno è opportuno utilizzare gasolio a temperatura negativa;
Emetti bianco noi siamoIL	Guasto all'accensione	1. Controllare se il volume dell'olio della pompa interna della macchina è troppo alto, causando la mancata accensione della candela di accensione. Il tubo dell'olio deve essere rimosso e riavviato 2-3 volte prima di tornare alla normalità, quindi il tubo dell'olio deve essere inserito; 2. Utilizzare un asciugacapelli per soffiare nel tubo di aspirazione per un periodo di tempo fino a quando non funziona correttamente; 1. Verificare che il
Giorni il gialloR	Diesel assistito combustione	serbatoio del carburante sia pieno di gasolio, poiché altri carburanti possono causare odore; 2. Aprire la carcassa della macchina per verificare eventuali perdite di olio all'interno; 1.
Odore di plastica	Se utilizzare accessori esterni	L'estensione o la modifica richiede l'acquisto di accessori resistenti alle alte temperature, altrimenti l'elevato calore del riscaldatore causerà un odore sgradevole e pungente; 2. Il tubo di prolunga non deve essere piegato o troppo lungo, poiché impedirà lo scarico del calore e l'elevata temperatura interna produrrà un odore di plastica; 3. L'installazione di tubi di scarico perforatinon richiede protezione. Normalmente, i gas di scarico vengono scaricati attraverso i tubi di scarico. Se si tratta di un pavimento in legno, è necessario aprire grandi fori e utilizzare piastre di ferro per la protezione. Il calore del tubo di scarico può raggiungere fino a 400 gradi e non è possibile applicare sostanze adesive sulla superficie, altrimenti causerà odori sgradevoli e persino produzione di monossido di carbonio. È necessario acquistare materiali resistenti alle alte temperature per la sigillatura

ISTRUZIONI PER L'USO DEL CONTROLLER CO

R1.75 56MM 26.5MM 1 2

Modello: C21

ÿSonda sensore ÿSpina

di collegamento

Specifiche/parametri del prodotto

1. Per prevenire il rischio di avvelenamento da monossido di carbonio causato da un'installazione non corretta, il prodotto è dotato di un allarme per monossido di carbonio. Quando il contenuto di monossido di carbonio nello spazio chiuso raggiunge 300 ppm, l'interruttore LCD indicherà a CO di superare il limite. Quando il contenuto raggiunge 500 ppm, verrà attivato un allarme e la macchina verrà spenta. Il punto di perdita deve essere controllato e riparato immediatamente prima dell'avvio per l'uso.
2. Il dispositivo di allarme per monossido di carbonio è dotato di un cavo di prolunga da 2 m, che consente di installare la sonda in qualsiasi posizione. Si sconsiglia di installarla troppo lontano dal riscaldatore diesel o troppo vicino.

Tabella di configurazione - Modello: C21
NIL.	Funzione	Parametro N.		Funzione	Parametro
1 intervallo di rilevamento		0-990 ppm 7		operazione temperatura	-20~50
2	Rilevamento sovraccarico	2000 ppm 8		Pressione Allineare	Standard atmosferico pressione ± 10%
3	ripetibilità	± 3%	9	Fornitura Voltaggio	5,2 V ± 0,5 V
4	Tempo di risposta (t90)	30 secondi	10	consumo	<10,0 mA
5	Risoluzione rapporto	5 ppm	11	Linea di estensione	2m
6	Deriva zero (-20~40 )	10 ppm	/	/	/

Metodi di risposta alle emergenze per gli allarmi del controller

1. Quando la concentrazione di CO rientra nell'intervallo di rilevamento del controller supera il limite, l'interruttore visualizzerà un errore/la spia del controller si spegnerà lampeggia e l'interruttore spegnerà automaticamente il riscaldatore per evitare un continuo aumento della concentrazione di CO; La ventilazione deve essere eseguita immediatamente (se il l'ambiente è stretto e le condizioni lo consentono, aprire le aperture di ventilazione per creare un ambiente aperto il più possibile. Quando l'ambiente è aperto o la ventilazione è scomoda, si consiglia di aumentare l'attrezzatura di ventilazione per accelerare la circolazione dell'aria e scaricare il gas CO), e il personale nell' l'ambiente deve essere evacuato immediatamente dall'ambiente in cui si trova l' la concentrazione attuale di CO supera lo standard;

2. Se l'ambiente di installazione e utilizzo è corretto, si consiglia di il personale torna nell'area di lavoro e ricomincia a controllare la concentrazione di CO per verificare se soddisfa gli standard.

3. Durante l'uso di questo prodotto, è importante mantenere l'aria a lungo termine circolazione e controllare regolarmente la concentrazione di monossido di carbonio (standard internazionale 50mg/m³ y 40PPM) per garantire la sicurezza personale. Se Se si manifestano sintomi di avvelenamento da monossido di carbonio (come vertigini, mal di testa, nausea, ecc.), è necessario allontanarsi immediatamente dalla fonte di inquinamento, respirare aria fresca e consultare un medico.

4. Questo prodotto utilizza sensori elettrochimici, che sono facilmente influenzati da interferenze di temperatura e umidità locali, con conseguente leggero impatto sulla precisione di rilevamento. Pertanto, per garantire la tua sicurezza, utilizza questo prodotto in modo obiettivo e ragionevole. La sua durata è influenzata dall'ambiente e la precisione del sensore viene regolarmente testata. Se l'errore è troppo grande, sostituisci il sensore.

5. Anche se è installato un rilevatore di monossido di carbonio, la stanza deve essere adeguatamente ventilata per evitare che le emissioni eccessive di CO durante il sonno non vengano gestite tempestivamente.

Precauzioni e specifiche d'uso

1. Non aprire a piacimento l'involucro del prodotto; evitare che forze esterne danneggino il sensore;
2. I prodotti devono evitare il contatto con solventi organici (compresi gomma siliconica e altri adesivi), rivestimenti, sostanze chimiche, oli combustibili e gas ad alta concentrazione;
3. Il prodotto non deve essere completamente incapsulato con materiali in resina durante l'uso e lo stoccaggio, né deve essere immerso in un ambiente anaerobico per lungo tempo, altrimenti danneggerà le prestazioni del sensore; Influisce sulla precisione di rilevamento del prodotto;
4. Questo prodotto non può essere utilizzato per lungo tempo in ambienti contenenti gas corrosivi;
5. Durante l'installazione e l'uso, è necessario evitare l'aspirazione verticale dell'aria dalla parte anteriore;
6. L'ingresso dell'aria del prodotto non deve essere bloccato o contaminato;
7. Questo prodotto deve essere installato saldamente e non sottoposto a urti o vibrazioni eccessivi;
8. Non utilizzare se il guscio è danneggiato o deformato;
9. Vietare lo stoccaggio a lungo termine e l'uso di questo prodotto in soluzioni alcaline ad alta concentrazione gas;
10. Si prega di sostituire tempestivamente il controller con uno nuovo quando raggiunge la durata di vita prevista;
11. Vietare lo stoccaggio a lungo termine e l'uso di questo prodotto in gas alcalini ad alta concentrazione;
12. Si prega di sostituire tempestivamente il controller con uno nuovo quando raggiunge la durata di vita prevista;

Cerca e scarica il nome APP corrispondente "AirHeaterCC"

In alternativa, scansiona il codice QR qui sotto con il tuo telefono e clicca sul sistema corrispondente per scaricarlo, quindi segui i passaggi sottostanti per connettere e controllare il dispositivo con il tuo telefono.

ÿ1ÿL'opzione è per il sistema Android

ÿ2ÿL'opzione è Google Download

ÿ3ÿL'opzione è il sistema IOS

Download AirHeaterCC

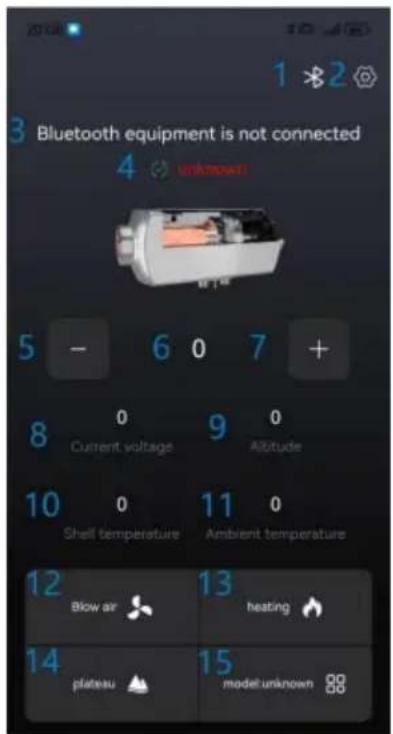

1. Attivare la funzione Bluetooth del telefono, eseguire il programma APP

per accedere alla seguente interfaccia:

di impostazione, 3, Stato della connessione

Bluetooth, 4, Stato dell'apparecchiatura e descrizione del guasto, 5, Tasto

"-", 6, Visualizzazione della temperatura/

marcia, 7, Tasto

"+", 8, Tensione di lavoro,

9, Altitudine,

10, Temperatura del corpo in alluminio, 11,

Temperatura ambiente, 12, Modalità

di ventilazione, 13, Pulsante

di accensione/spegnimento del

riscaldamento, 14,

Interruttore plateau, 15, Interruttore di commutazione della modalità.

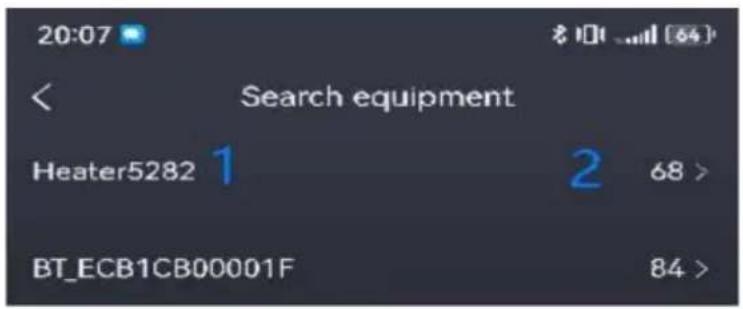

2. Connessione del dispositivo tramite Bluetooth:

Premere il pulsante di collegamento Bluetooth per accedere alla pagina seguente:

20:07 Search equipment Heater5282 1 2 68 > BT_ECB1CB00001F 84 >

5282

Selezionare 1 come "Riscaldatore+Codice macchina" (quando il dispositivo è acceso, breve premere il pulsante OK sul pannello degli interruttori per visualizzarlo)ÿ(Il codice macchina su l'immagine è solo di riferimento e il codice macchina effettivamente visualizzato deve prevalere.)

2 è la potenza del segnale Bluetooth (come mostrato nel segnale 68 sopra, il più piccolo è il valore, più forte è il segnale). Se non viene trovato alcun dispositivo, controllare se c'è ci sono altri telefoni già connessi a questo dispositivo (ogni dispositivo può essere solo collegato a un telefono), oppure riaccendere il dispositivo e accendere il Funzione Bluetooth del telefono prima di procedere al primo passaggio.

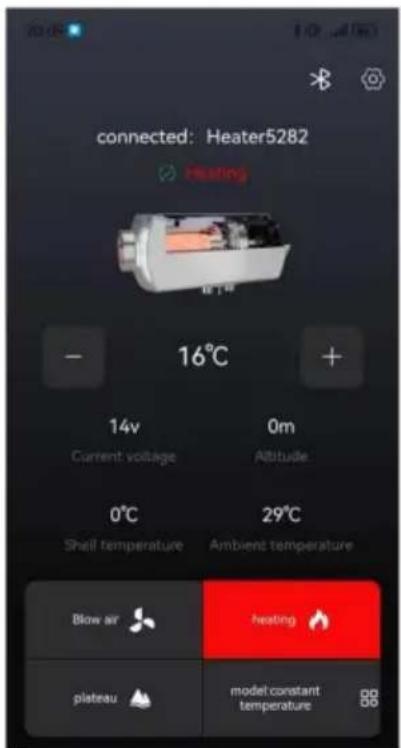

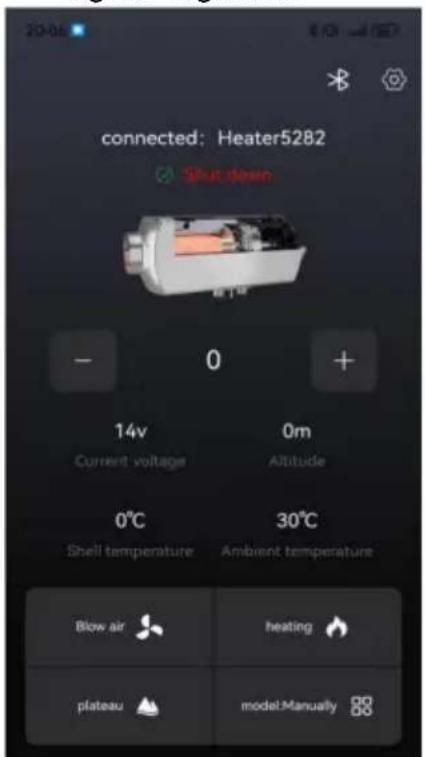

3. Dopo il collegamento riuscito, verrà visualizzato come mostrato in figura seguente:

Stato di spegnimento

Stato di accensione
(modalità manuale)

Stato di accensione
(modalità temperatura)

1ÿFunzionamento di accensione

In modalità di spegnimento, premere il [pulsante di riscaldamento], il dispositivo si accende per riscaldamento e visualizza lo "stato di accensione" come mostrato nell'immagine sopra. Premere il pulsante [+] per aumentare la marcia del dispositivo, premere il pulsante [-] per scalare la marcia del dispositivo, premere il pulsante [interruttore modalità] per passare dalla temperatura manuale a quella costante modalità (0-40 gradi) e premere il pulsante [plateau] per passare da modalità plateau/pianura.

2ÿOperazione di spegnimento

Nello stato di accensione, premere il [pulsante di riscaldamento] e il dispositivo entra in spegnimento e raffreddamento, visualizzando "raffreddamento in corso". Il dispositivo può può essere spento solo dopo essersi raffreddato e aver visualizzato lo "stato di spegnimento" come mostrato nell'immagine sopra.

3ÿFunzionamento della ventilazione

Nello stato di spegnimento, premere il pulsante di ventilazione per accendere/spegnere la ventilazione e regolare la velocità della ventola premendo [+] o [-] .

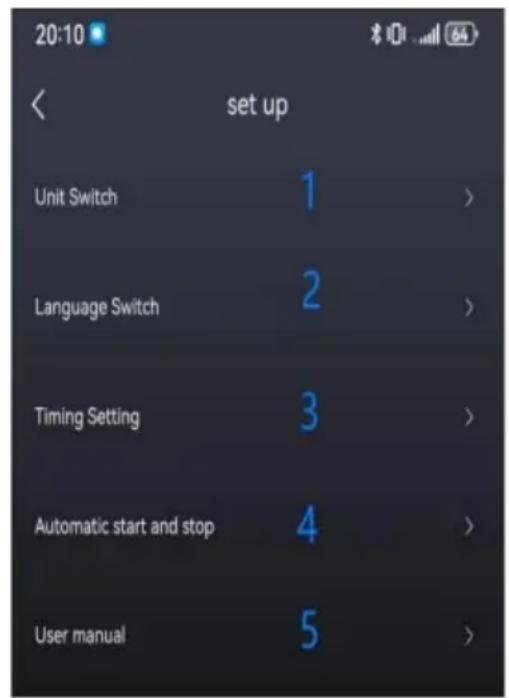

4. Imposta la descrizione della pagina:

1) Le impostazioni dell'unità includono: Fahrenheit, Celsius, piedi, metri.
2) Le impostazioni della lingua includono: cinese, inglese, spagnolo, francese, tedesco, Italia, Polonia, Paesi Bassi, Svezia, russo.
3 y La funzione di temporizzazione include: da lunedì a Domenica, e può essere impostato per iniziare, chiudere modalità tempo, tempo singolo e ciclo.
4 ÿ Funzione di avvio e arresto automatico: dopo essere stato acceso, la macchina funziona efficacemente in modalità temperatura costante (alcuni dispositivi lo fanno non hanno questa funzione).
5) Il manuale utente include codici di errore e metodi di risoluzione dei problemi.

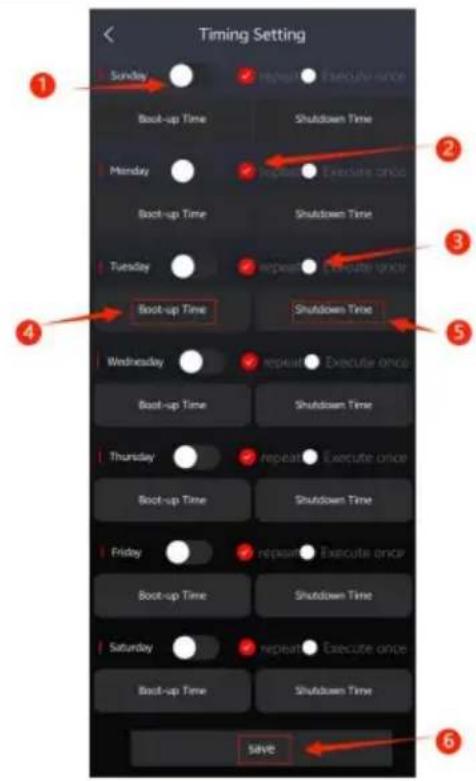

5. Descrizione della pagina temporizzata:

Esegui una volta ÿ4ÿÿ5ÿ

Tempo di accensione e spegnimento

dell'apparecchiatura y6ySalva.

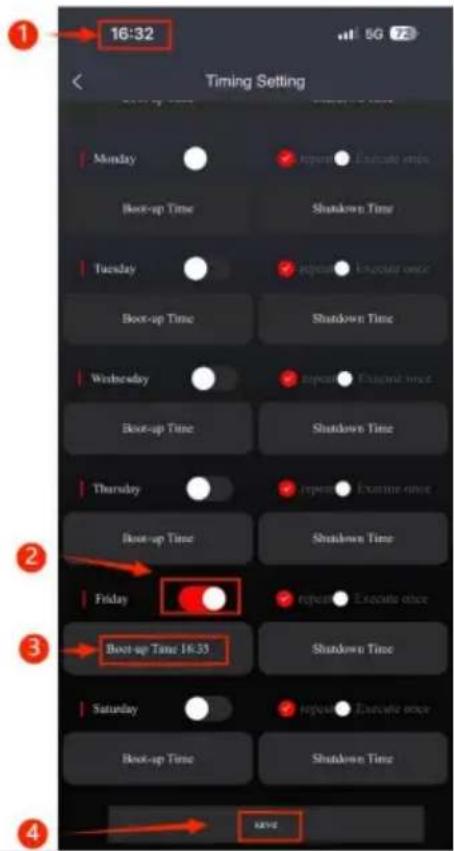

Imposta il tempo di avvio nello stato di spegnimento, come mostrato nella figura a sinistra.

ÿ1ÿ Ora corrente ÿ2ÿ

Apri timer y3y Imposta

ora di inizio temporizzata y4y

Salva

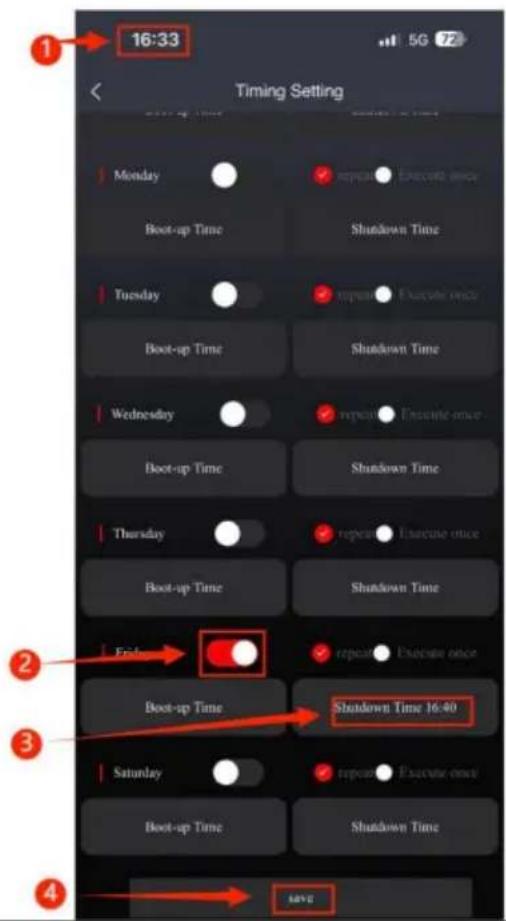

Impostare il tempo di spegnimento nello stato di accensione, come mostrato nella figura a sinistra.

ÿ1ÿ Ora correnteÿ2ÿ

Timer di apertura ÿ3ÿ

Imposta l'ora di spegnimento temporizzato ÿ4ÿ Salva

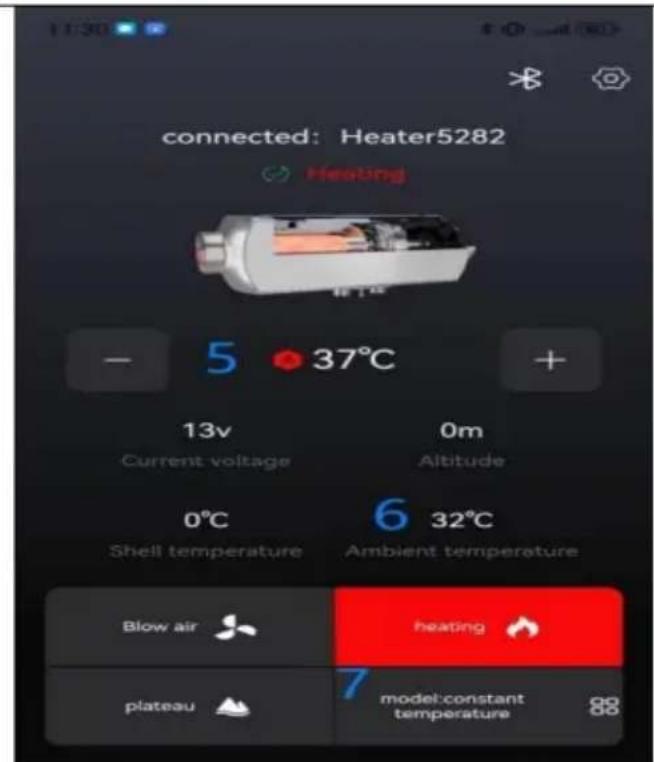

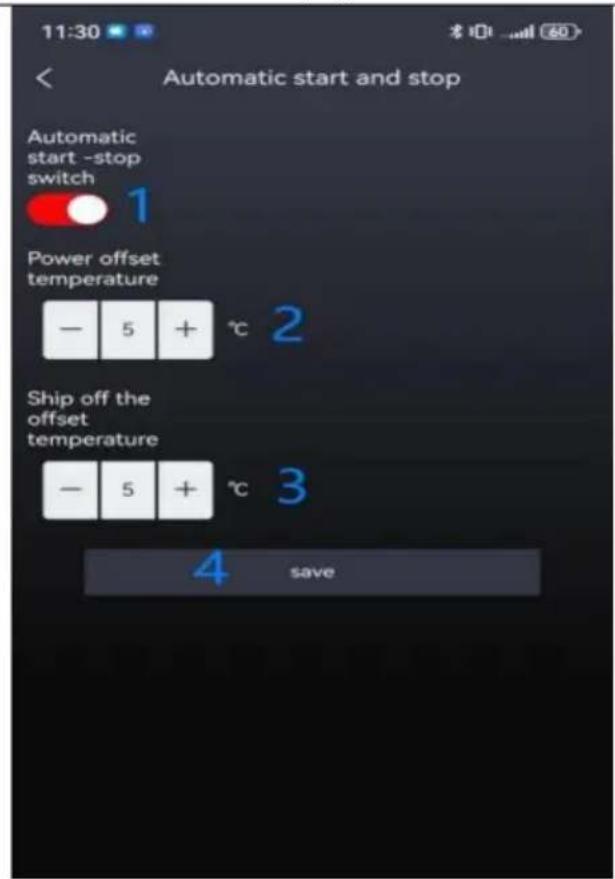

6. Descrizione della pagina della funzione di avvio e arresto automatico:

1. Pulsante accesoÿ
2. Selezionare la temperatura di avvio del dispositivo (3-10 y)
3. Selezionare la temperatura di spegnimento del dispositivo (3-10 y)
4. Salva
5. (A-Automatico) Lavorando in modalità di accensione/spegnimento automatico, la temperatura richiesta può essere regolata premendo i pulsanti [+] e [-] (0-40 ÿ
   )
6. La temperatura circostante l'apparecchiatura è la temperatura di riferimento
7. L'avvio e l'arresto automatici sono efficaci solo quando si lavora in modalità temperatura costante. Il diagramma sopra mostra: impostare la temperatura a 37 ÿ, accendere il

temperatura a 5 ÿ, spegnere il temperatura a 5 ÿ, interrompere il riscaldamento quando la temperatura circostante l'apparecchiatura è di 42 ÿ e accendere il riscaldamento quando la temperatura circostante l'apparecchiatura è di 32 ÿ (accensione/spegnimento temporizzato la funzione è anche efficace)ÿ

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia
