Marke	Vevor
Modell	CY5002
Produkttyp	Diesel-Luftheizung
Heizleistung	8 kW
Wärmeträger	Luft
Kraftstoff	Leichtes Diesel (Dieselkraftstoff)
Stromversorgung	12-24 V DC, 40 W
Netzadapter	100-240 V~, 50-60 Hz, 12 V / 12 A
Steuerungsmodus	Manuell (6 Stufen H1-H6) und automatisch (0-40 °C)
Timer	Programmierbar (Ein/Aus, Wochenzyklus)
Fernbedienung	Ja, 433 MHz, 24 Bit
Bluetooth-Konnektivität	Ja, App AirHeaterCC
Kohlenmonoxidmelder	Ja, Alarm bei 500 ppm, automatische Abschaltung
Überhitzungsschutz	Ja (Gehäuse > 230 °C)
Umgebungstemperatur Betrieb	-20 °C bis 50 °C
Maximale Höhe (Höhenmodus)	Ja, Einstellung Luft-Kraftstoff-Verhältnis
Installation	Erfordert Fachmann; horizontale Ausrichtung, Auspuff nach außen
Lieferumfang	Hauptmotor, Steuerung, Kabelbäume, Schläuche, Adapter, Fernbedienung, CO-Melder, Handbuch
Zertifizierungen	FCC (Teil 15), CE (WEEE-Richtlinie 2012/19/EG)
Garantie und Support	Elektronische Garantieurkunde auf www.vevor.com/support

Häufig gestellte Fragen - CY5002 Vevor

Welche Kraftstoffart verwenden?

Verwenden Sie hochwertiges leichtes Diesel. Kein Kerosin, Benzin, Pflanzenöl oder Altöl verwenden, da dies das Gerät beschädigen und Gerüche verursachen würde.

Wie installiere ich die Heizung richtig?

Die Installation muss von einem Fachmann durchgeführt werden. Die Heizung muss waagerecht installiert werden, niemals auf der Seite. Lassen Sie rundherum 10 cm Abstand zur Belüftung. Der Auspuff muss nach außen führen und waagerecht oder nach unten geneigt sein.

Was tun bei Fehlercode E-3?

Der Code E-3 weist auf ein Problem mit der Zündkerze hin. Überprüfen Sie die Verbindung, reinigen oder ersetzen Sie die Kerze. Wenn das Problem weiterhin besteht, kann die Hauptplatine defekt sein.

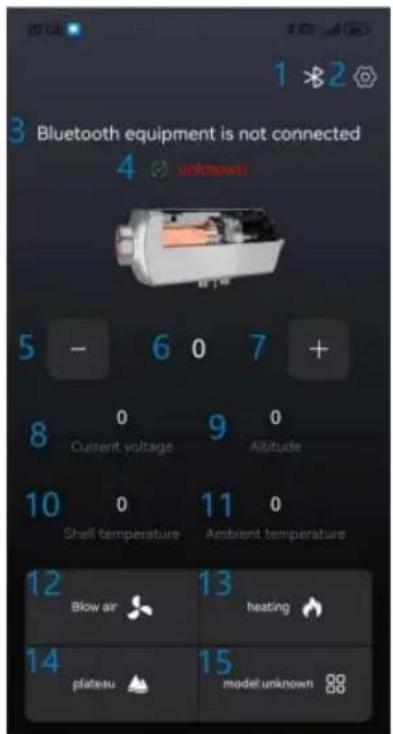

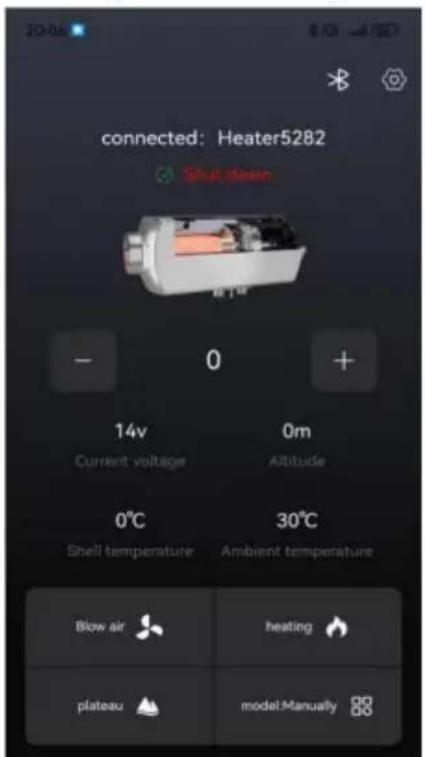

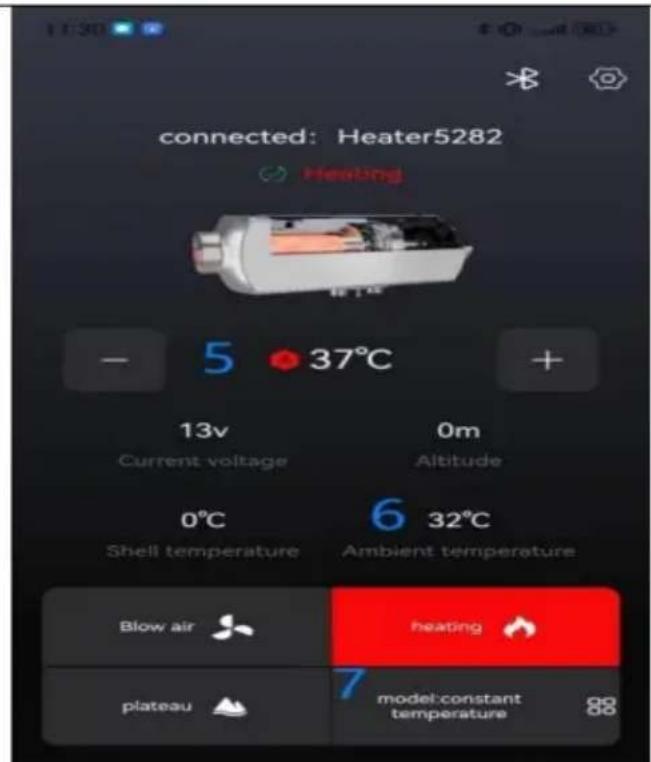

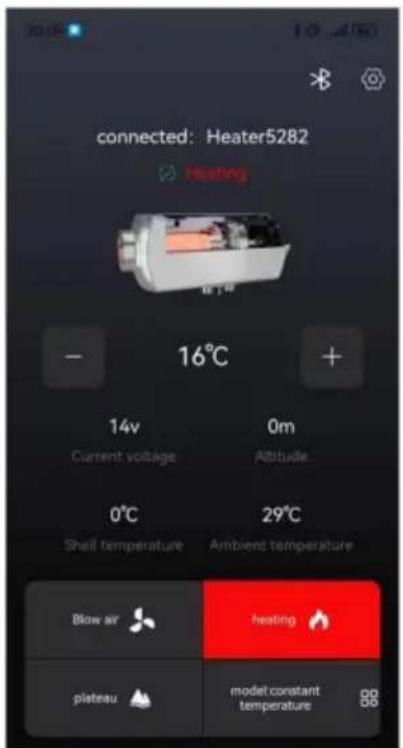

Wie verwende ich die Bluetooth-App?

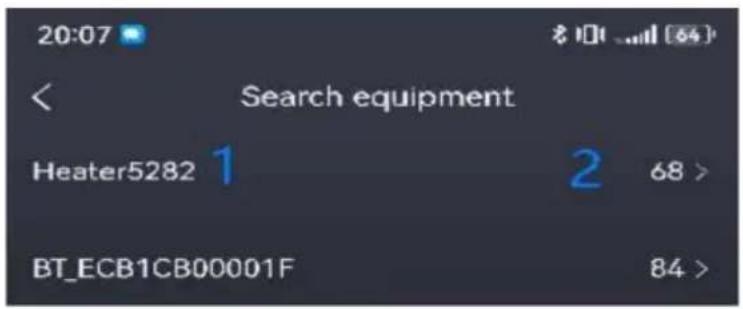

Laden Sie die App AirHeaterCC aus dem App Store oder Google Play herunter. Aktivieren Sie Bluetooth auf Ihrem Telefon, schalten Sie die Heizung ein, drücken Sie dann die OK-Taste am Bedienfeld, um den Gerätecode anzuzeigen. Suchen Sie das Gerät in der App und verbinden Sie sich.

Die Heizung schaltet sich von selbst aus, warum?

Mehrere mögliche Ursachen: Überhitzung (Gehäusetemperatur >230°C), Kohlenmonoxiderkennung (500 ppm) oder Lüfterausfall (Code E-6). Überprüfen Sie die Lufteinlässe und den Auspuffschlauch.

Kann ich die Heizung in einem geschlossenen Raum verwenden?

Ja, vorausgesetzt der Auspuff ist nach außen geführt und der Raum wird belüftet. Der integrierte CO-Melder löst einen Alarm aus und schaltet das Gerät ab, wenn die Konzentration 500 ppm überschreitet.

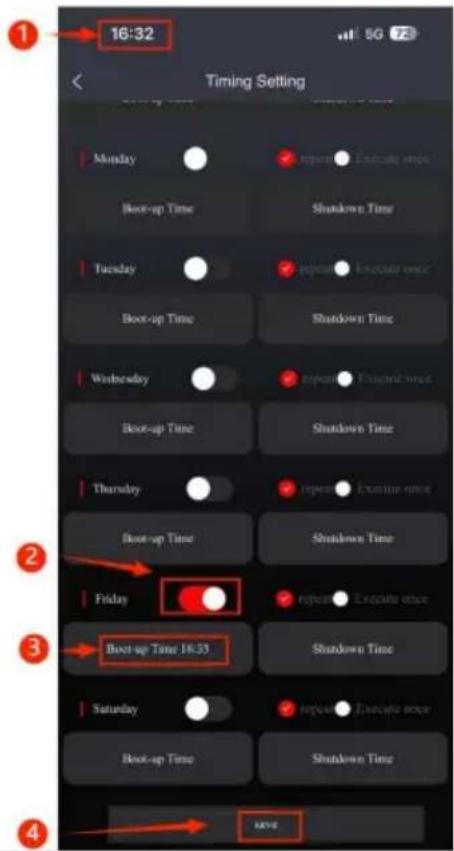

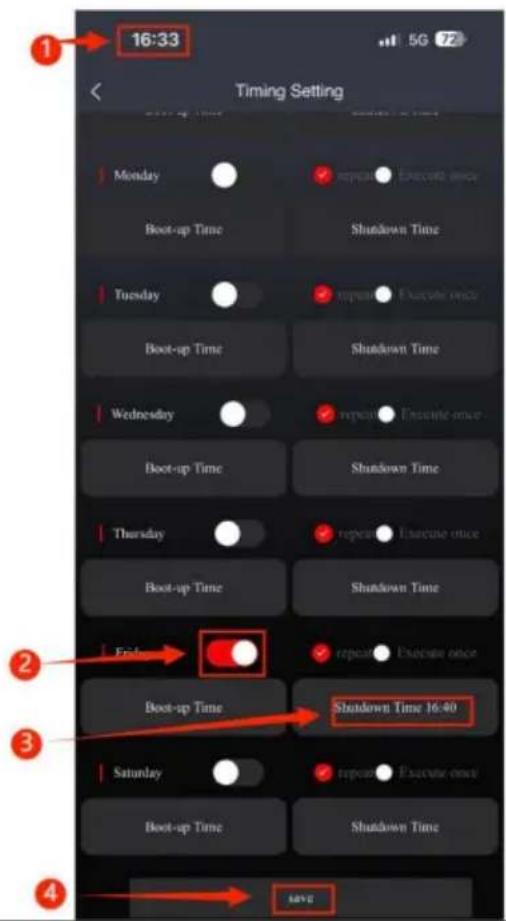

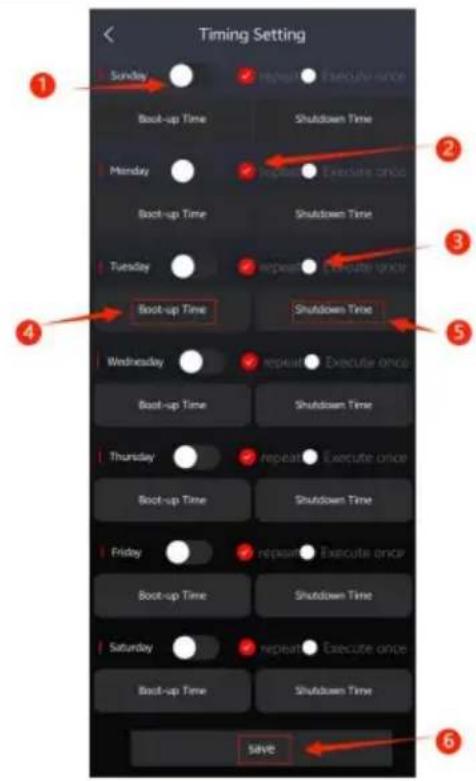

Wie stelle ich den Timer ein?

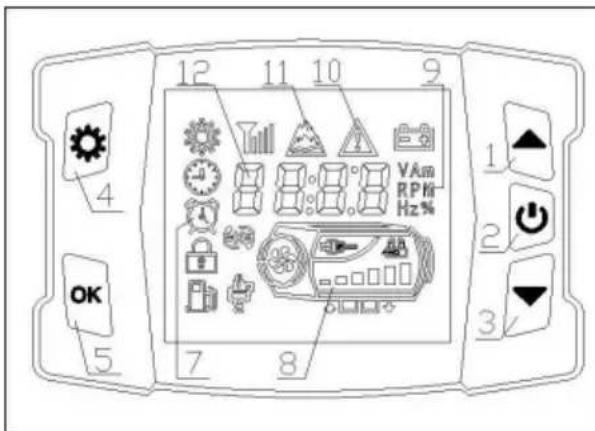

Drücken Sie am Bedienfeld gleichzeitig OK + ▼ für 2 Sekunden. Verwenden Sie ▲/▼, um die Start- und Stoppzeiten einzustellen. Drücken Sie OK zur Bestätigung. Sie können auch eine Wochenprogrammierung über die Bluetooth-App konfigurieren.

Was tun, wenn die Heizung weißen Rauch abgibt?

Weißer Rauch deutet auf eine Zündstörung hin. Überprüfen Sie die Kraftstoffmenge (zu viel Öl kann die Zündkerze überfluten). Trennen Sie den Ölschlauch und starten Sie 2-3 Mal neu. Verwenden Sie einen Haartrockner, um in die Lufteinlassöffnung zu blasen.

Wie reinige ich den Luftfilter?

Der Luftfilter sollte regelmäßig überprüft werden. Entfernen Sie das Filterelement und reinigen Sie es mit Druckluft oder ersetzen Sie es, wenn es verschmutzt ist. Ein verstopfter Filter kann Überhitzung und Fehler verursachen.

Wo finde ich Ersatzteile?

Verwenden Sie nur Original Vevor-Teile. Kontaktieren Sie den technischen Support über www.vevor.com/support, um Teile wie Zündkerze, Ölpumpe, Lüfter oder Sensor zu bestellen.

BEDIENUNGSANLEITUNG CY5002 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

DIESELHEIZUNG

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

DIESELHEIZUNG

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Symbol	Symbol Beschreibung
	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu einem Unfall führen. Um das Risiko von Verletzungen, Feuer oder Stromschlag, folgen Sie bitte immer den Empfehlungen siehe unten.
	RICHTIGE ENTSORGUNG: Dieses Produkt unterliegt den Bestimmungen der Europäische Richtlinie 2012/ 19/EG. Das Symbol eines Wheelie Ein durchgestrichener Behälter bedeutet, dass das Produkt eine separate Müllabfuhr in der Europäischen Union. Dies gilt für die Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Abfall, sondern müssen zur Wiederverwertung an einer Sammelstelle abgegeben werden elektrische und elektronische Geräte.
	Achtung: Giftiges Material. Vermeiden Sie den Kontakt mit Kontakt mit giftigen Stoffen.
	Achtung: Entzündbares Material. Achten Sie darauf, keinen Brand zu verursachen. durch Entzünden brennbaren Materials.

SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen, die mit dieser Dieselheizung geliefert werden. Die Nichtbeachtung aller aufgeführten Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

1. Folgende Maßnahmen sind zu unterlassen:

ÿ Tauschen Sie keine wichtigen Komponenten des Dieselheizgeräts aus.ÿ Verwenden Sie eigenmächtig Ersatzteile anderer Hersteller.ÿ Missachten Sie bei der Installation oder dem Betrieb die Anweisungen und Anleitungen.

1. Bei der Montage und Installation dürfen nur Original-Anbau- und Ersatzteile verwendet werden. Wartung.
2. Die Heizgeräte dürfen nicht an Orten verwendet werden, an denen sie entzündbare Dämpfe oder Staub bilden können, zum Beispiel:

Treibstofflager, Kohlenstofflager, Holzlager, Getreidespeicher und ähnliche Orte, Diesel-/Tankstelle.

Halten Sie sich fern von Kraftstofftanks, Kompressionsbehältern, Feuerlöschern, Kleidung oder anderen brennbaren Gegenständen.

1. Verwenden Sie zum Starten nicht den Zigarettenanzünder.
2. Verwenden Sie das Heizgerät nicht in geschlossenen und/oder unbelüfteten Räumen.
3. Beim Einfüllen von Kraftstoff müssen die Heizgeräte ausgeschaltet sein.
4. Unterbrechen Sie während des Betriebs nicht die Stromzufuhr.
5. Wenn Kraftstoff aus dem Kraftstoffsystem der Heizgeräte austritt, wenden Sie sich bitte an VEVOR zur Reparatur.
6. Platzieren Sie den Abgasauslass im Außenbereich, um das Eindringen von Abgasen zu verhindern.
7. Während der Arbeit ist es verboten, die Stromversorgung direkt zu unterbrechen, um den Betrieb der Heizung zu unterbrechen.
8. Alle Lücken zwischen der Montageplatte und der Karosserie abdichten.
9. Die Maschine stoppt das Heizen nach dem Übertemperaturschutz. Bitte nicht ausschalten. Nachdem die Maschine natürlich abgekühlt und ausgeschaltet ist, kann sie neu gestartet werden.
10. Trennen Sie nach dem Ausschalten der Maschine nicht sofort die Stromversorgung. Es dauert 3-5 Minuten, bis die Maschine vollständig zum Stillstand kommt.
11. Nachdem die Maschine 3–5 Minuten lang gestartet ist, funktioniert sie normal und heizt sich auf. Bitte warten Sie geduldig.
12. Wenn die Heizung gerade gestartet wird, ist der Strom relativ hoch, so dass ein Adapter mit einer Spannung von 12V und einem Strom von 15A oder mehr für die Stromversorgung erforderlich ist.
13. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

17. WARNUNG: Brennbares Material

Achten Sie bei Installation/Nutzung, Wartung und Entsorgung des Geräts darauf, dass sich keine brennbaren Stoffe in der Nähe des Auspuffrohrs befinden. Die Temperatur des Auspuffrohrs ist sehr hoch, wenn es

in Betrieb ist. Achten Sie darauf, dass kein Feuer durch das Entzünden brennbaren Materials entsteht.

Bitte befolgen Sie die folgenden Methoden genau, um Isolierhülsen richtig am Auspuffrohr zu installieren und die Oberflächentemperatur zu reduzieren:

18. WARNUNG: Giftiges Material

1. Achten Sie bei der Installation/Nutzung, Wartung und Entsorgung des Geräts darauf, dass genügend Platz für die Belüftung vorhanden ist, um eine Kohlenmonoxidvergiftung zu vermeiden. Platzieren Sie den Abluftauslass im Freien, um das Eindringen von Abgasen zu verhindern.

Um das Risiko einer Kohlenmonoxidvergiftung durch unsachgemäße

Installation zu verringern, ist das Produkt mit einem Kohlenmonoxid-Alarm ausgestattet. Wenn der Kohlenmonoxidgehalt im geschlossenen Raum 300 ppm erreicht, zeigt der LCD-Schalter

CO an, das den Grenzwert überschreitet. Wenn der Gehalt 500 ppm erreicht, wird ein Alarm ausgelöst und die Maschine abgeschaltet. Die Leckagestelle muss

unmittelbar vor der Inbetriebnahme überprüft und instand gesetzt werden.

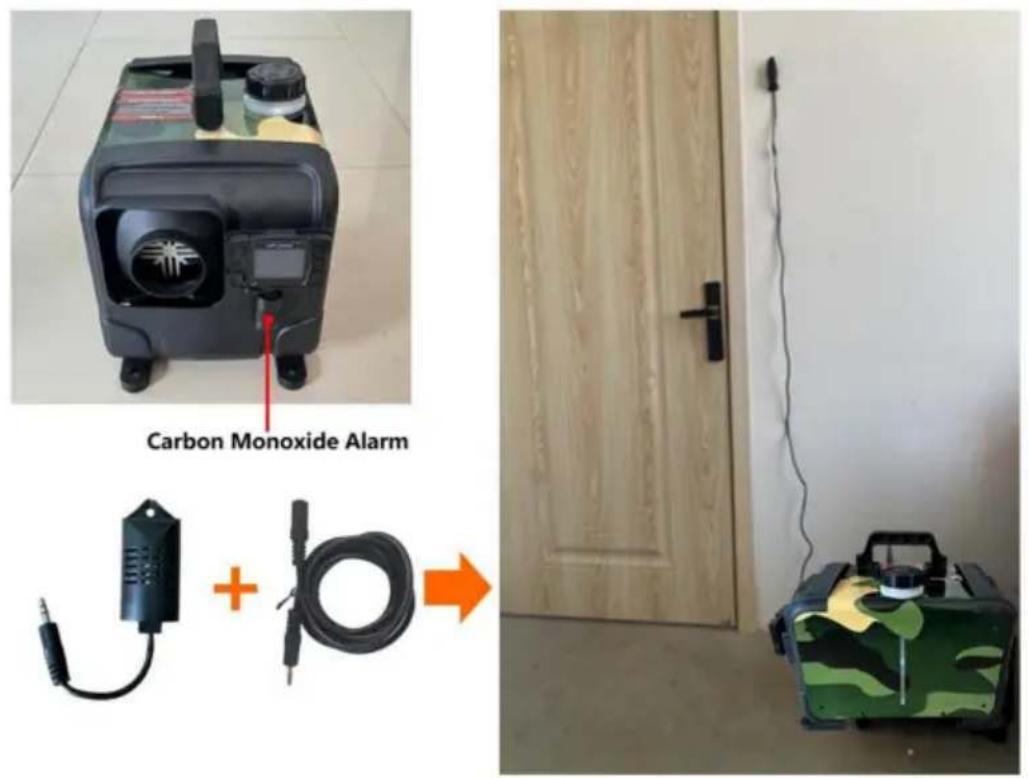

Das Kohlenmonoxid-Alarmgerät ist mit einem 2 m langen Verlängerungskabel ausgestattet, mit dem die Sonde in jeder beliebigen Position installiert werden kann. Es wird nicht empfohlen, es weit weg von der Dieselheizung oder zu nah zu installieren.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

FCC-INFORMATIONEN

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt werden von der Partei nicht ausdrücklich genehmigt. Die Verantwortung für die Einhaltung der Vorschriften kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu schädlichen

Störungen des Funkverkehrs. Es gibt jedoch keine Garantie dafür, dass

Störungen bei einer bestimmten Installation nicht auftreten. Wenn dieses Produkt dennoch Störungen verursacht,

schädliche Störungen des Radio- oder Fernsehempfangs, die festgestellt werden können durch

Nach dem Aus- und Einschalten des Produkts wird dem Benutzer empfohlen, das Problem zu beheben.

Störungen durch eine oder mehrere der folgenden Maßnahmen.

Empfangsantenne neu ausrichten oder verlegen.

Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als der Receiver angeschlossen ist.

Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

PRODUKTFUNKTION

1. Das Dieselheizgerät (nachfolgend Heizgerät genannt) ist unabhängig vom

Original-Motorsystem. Es nutzt einen 12-24V Gleichstrom zum Antrieb. Es gibt

zwei Arten von Steuerungsmodi für die Heizung: Automatischer Steuerungsmodus und Manueller

Steuermodus. Die Heizung verwendet leichten Diesel, der der

Umgebungstemperatur als Kraftstoff entspricht, und es kann in der Regel bei

einer Temperatur von über 40°C gestartet und betrieben werden. Die eingeatmete Frischluft wird durch den

Wärmetauscher durch die Energie, die aus der Verbrennung von Brennstoff kommt, dann dorthin geblasen, wo

es nötig ist. Diese Art von Heizung hat den Vorteil der kompakten Struktur,

geringes Gewicht, hohe thermische Effizienz, Wirtschaftlichkeit bei Strom und Kraftstoff und einfache Installation.

1. Die Heizung beseitigt Schäden am Auto, die durch den plötzlichen Abfall der

Temperatur entstehen, verbessert die Temperatur im Auto und wärmt das Motorkühlmittel vor,

um Motorverschleiß bei niedrigen Temperaturen zu vermeiden. Förderlich für den Fahrzeuginnenraum,

Auftauen, Autostart und Entfernen von Beschlag auf den Autoscheiben.

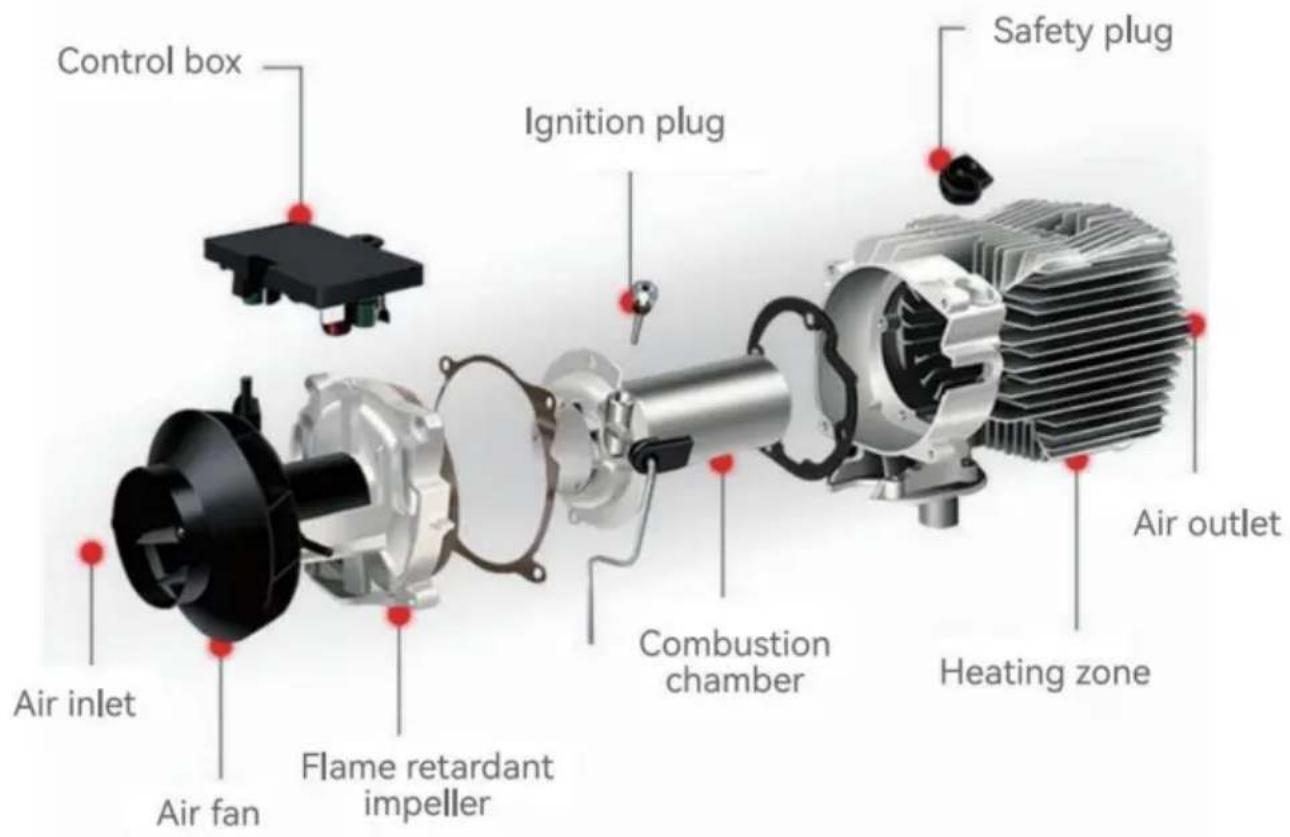

INTERNE STRUKTUR

EINBAULAGE

1. Zur Beinfreiheit des Beifahrers.
2. An der Rückwand des Fahrerhauses.
3. Fahrersitzlehne.
4. Im Werkzeugkasten.

1. Vor dem Beifahrersitz.
2. Zwischen Fahrersitz und Beifahrersitz. 3. 3 und 4 unter dem Behälter.
3. Im Kofferraum.

Die Heizung wird überwiegend im Fahrgastraum eingebaut. oder Gepäckraum des Fahrzeugs. Wenn es nicht möglich ist zu montieren, befestigen Sie die Heizung unter der Unterseite des Fahrzeugs, aber seien Sie vorsichtig vor Spritzern.

1. Auf dem Fahrersitz.
2. An der Rückwand des Fahrerhauses.
3. Im Inneren der Schutzbox.

1. In der Garage installiert gegen die Wand
2. Es dürfen keine Fremdkörper vorhanden sein Blockieren der vorderen und hinteren Lüftungsschlitze.
3. Keine brennbaren Materialien in der Nähe des Auspuffrohr

1. An der Wand des Lagers installiert
2. Es dürfen keine Fremdkörper vorhanden sein, die die vorderen und hinteren Lüftungsschlitze blockieren.
3. Keine brennbaren Materialien in der Nähe des Auspuffrohrs.

Die Installation der Maschine erfordert Fachpersonal.

Es wird empfohlen, beim Tanken hochwertigen Dieselkraftstoff zu verwenden.

Dieselheizung. Andere Brennstoffe wie Kerosin, Pflanzenöl, Benzin, Altöl usw. können nicht verwendet werden. Andernfalls kann die Heizung

einen unangenehmen Geruch aufweisen und während des Betriebs Fehlfunktionen haben.

MODELL

Modell	CY5002	CY5004
Aussehen
Leistung ZWH	8KW
Heizmedium	Luft
Kraftstoff	Diesel
Bewertungen	Gleichstrom 12–24 V/40 W
Adapter	100-120 Vÿ, 50-60 Hz, 12 V/12 A Für US-Benutzer100-240 Vÿ, 50-60 Hz, 12 V/12 A Für europäische Benu

PACKLISTE

		CY-5002	CY-5004Modell
Hauptmotor		1	1
Kohlenmonoxid Modul		1	1
Netzkabel		1	1
Verlängerungslinie		1	1
Fernbedienung		1	1
Drehdüse		/	1
Adapter		1	1
Maschinenbefestigungsstück		4	4
Bedienungsanleitung		1	1
Schalldämpfer mit 1 Befestigung Stück und 2 Schrauben		1	1
Ansaugrohr	[4ZZA]	1	1
Auspuffrohr		1	1
Blasrohr		4	1
Blasrohrklemme		4	/
Klemme		6	6
Rohrschelle		2	2
Luftfilterelement		1	1
Schraube für das Schloss fangen		6	6
Schnellverbinder		/	1
Schutzhülle		1	1
Schalldämpferbefestigung schrauben		1	1
Maschinenbefestigungsbolzen		4	4

Beachten Sie das Installationsdiagramm unten und lesen Sie die Vorsichtsmaßnahmen sorgfältig durch bei der Installation oder Verwendung:

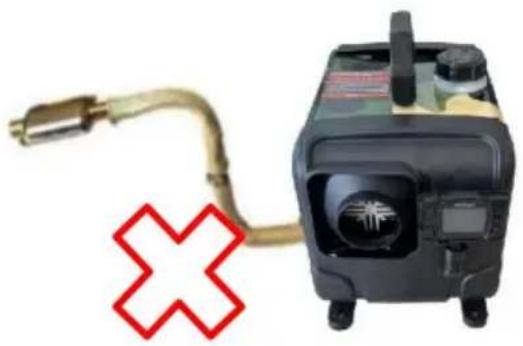

1. Keine seitliche Installation:

Die seitliche Installation der Dieselheizung führt zu Öllecks im Inneren der Maschine

nach einer gewissen Nutzungsdauer, wobei große Mengen Rauch und Kohlenmonoxid entstehen. Lassen Sie während der Installation einen Abstand von 10 cm um die Heizung, um eine gute Belüftung sicherzustellen.

Bei der Installation des Heizgeräts innerhalb eines Gebäudes:

① Bei Innenaufstellung des Heizgerätes: Bohren Sie Löcher in die Wand, damit das Abgasrohr im Freien aufgestellt werden kann. Achten Sie auf die Isolierung des Abgasrohrs, da es sehr heiß ist und einen Brand verursachen könnte. ② Bei einem Heizgerät im Freien: Es ist notwendig, das Abgasrohr zu verlängern, um zu vermeiden, dass die Abgase aus der hinteren Lüfterposition des Heizgeräts in das Gebäude gesaugt werden, was zu einer Kohlenmonoxidvergiftung führen kann.

Richtige Einbaurichtung / Falsche Installationsrichtung

2. Vorsichtsmaßnahmen bei der Stromversorgung:

Die Stromversorgung des Dieselheizgeräts muss folgende Anforderungen erfüllen:

Spannung: 12V; Strom: 20A, entweder von einer direkten Stromquelle oder einer Batterie. Wenn

das Heizgerät über eine Batterie betrieben wird, laden Sie die Batterie nicht während des Betriebs auf, da

unzureichender Strom zu Fehlfunktionen führen kann. Sorgen Sie für eine feste und sichere Verbindung

zur Batterie. Die Verwendung von Klemmen zur Befestigung kann zu schlechtem Kontakt führen.

Bei der Verlängerung des Stromkabels für die Dieselheizung sollte der Kabeldurchmesser

2 mm² sein. Die Verwendung eines dünnen Drahtes kann zu unzureichendem Strom führen, wodurch die Heizung nicht

arbeitet. Verwenden Sie nach dem Anschließen Isolierband, um die Verbindung zu schützen und

elektrische Leckagen zu vermeiden, die zu Bränden führen könnten.

Unterbrechen Sie die Stromversorgung nicht, wenn die Dieselheizung mit hohen

Temperaturen arbeitet. Dies kann zu Fehlzündungen aufgrund hoher Temperaturen führen.

Dies kann zu dauerhaften Schäden führen. Lösungen:

- Wenn die Stromversorgung unterbrochen ist und Sie die Heizung sofort wieder einschalten möchten: Warten Sie, bis die Wärme des Heizgeräts vollständig abgeleitet ist, bevor Sie es für den normalen Betrieb wieder einschalten.

- Wenn die Heizung nach einem Stromausfall längere Zeit eingeschaltet bleibt: Unvollständige Verbrennung im Inneren kann eine große Menge Rauch entstehen. Warten Sie, bis der Rauch sich verzogen hat, und die Heizung startet automatisch und funktioniert normal.

Es wird empfohlen, beim Tanken hochwertigen Dieselkraftstoff für die Dieselheizung zu verwenden. Andere Brennstoffe wie Kerosin, Pflanzenöl, Benzin, Altöl usw. können nicht verwendet werden.

Andernfalls kann es zu einem unangenehmen Geruch im Heizgerät kommen und zu Störungen während des Betriebs.

	Kraftstofftankanschluss	2	Kraftstofftankwaage
13	Kohlenmonoxid-Alarm	4	Flüssigkristallverschluss
5	Auslauf	6	Fundament
7	Lufteinlass-/	8	Stromversorgungsanschluss
9	Auslassöffnung	10	Lufteinlass

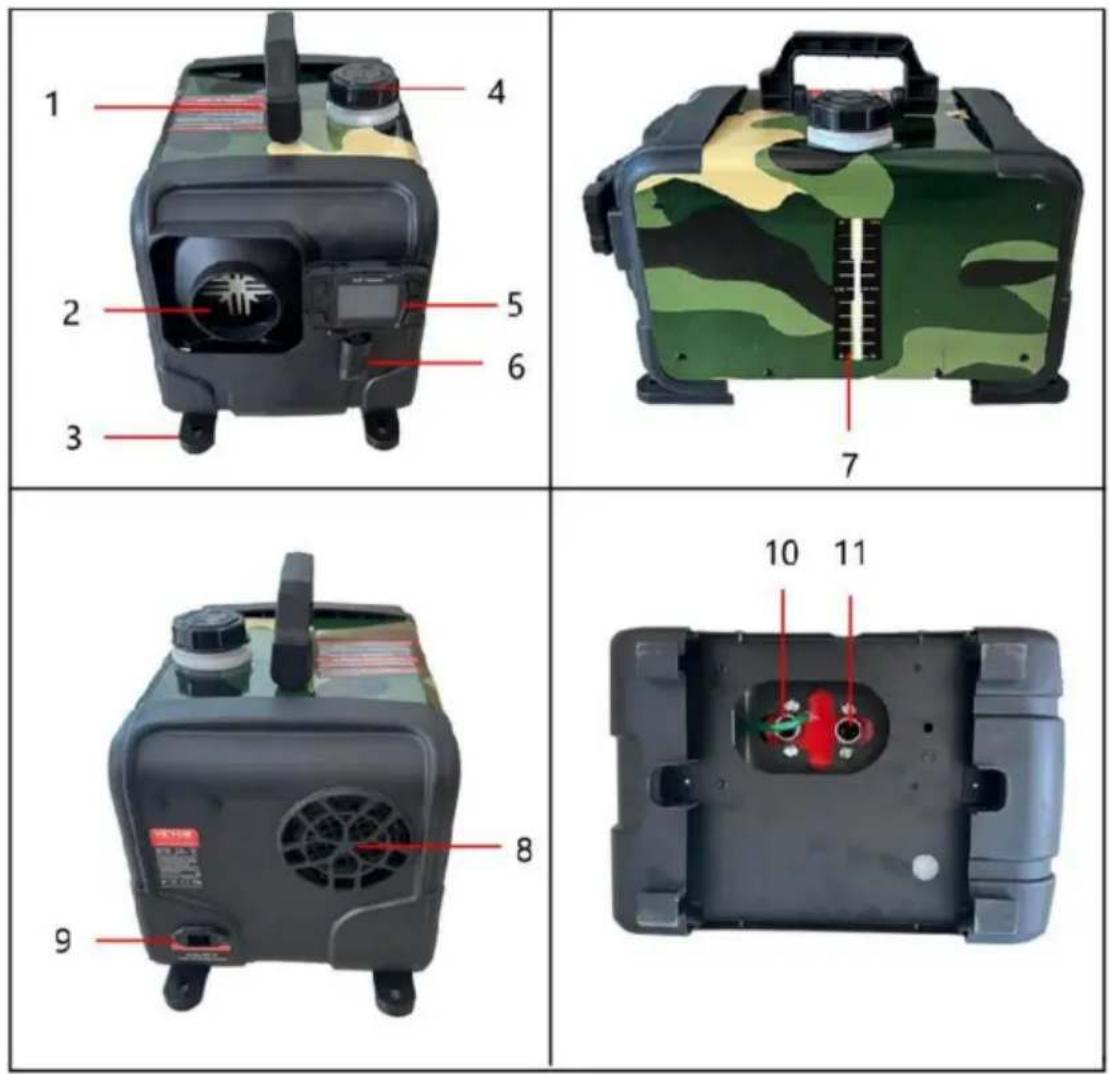

Modell: CY-5004

1	handhaben	2	Auslauf
3	Fundament	4	Kraftstofftankanschluss
5	Flüssigkristallverschluss	6	Kohlenmonoxid-Alarm
7	Kraftstofftankwaage	8	Lufteinlass
9	Stromversorgungsanschluss	10	Lufteinlass
11	Auslassöffnung

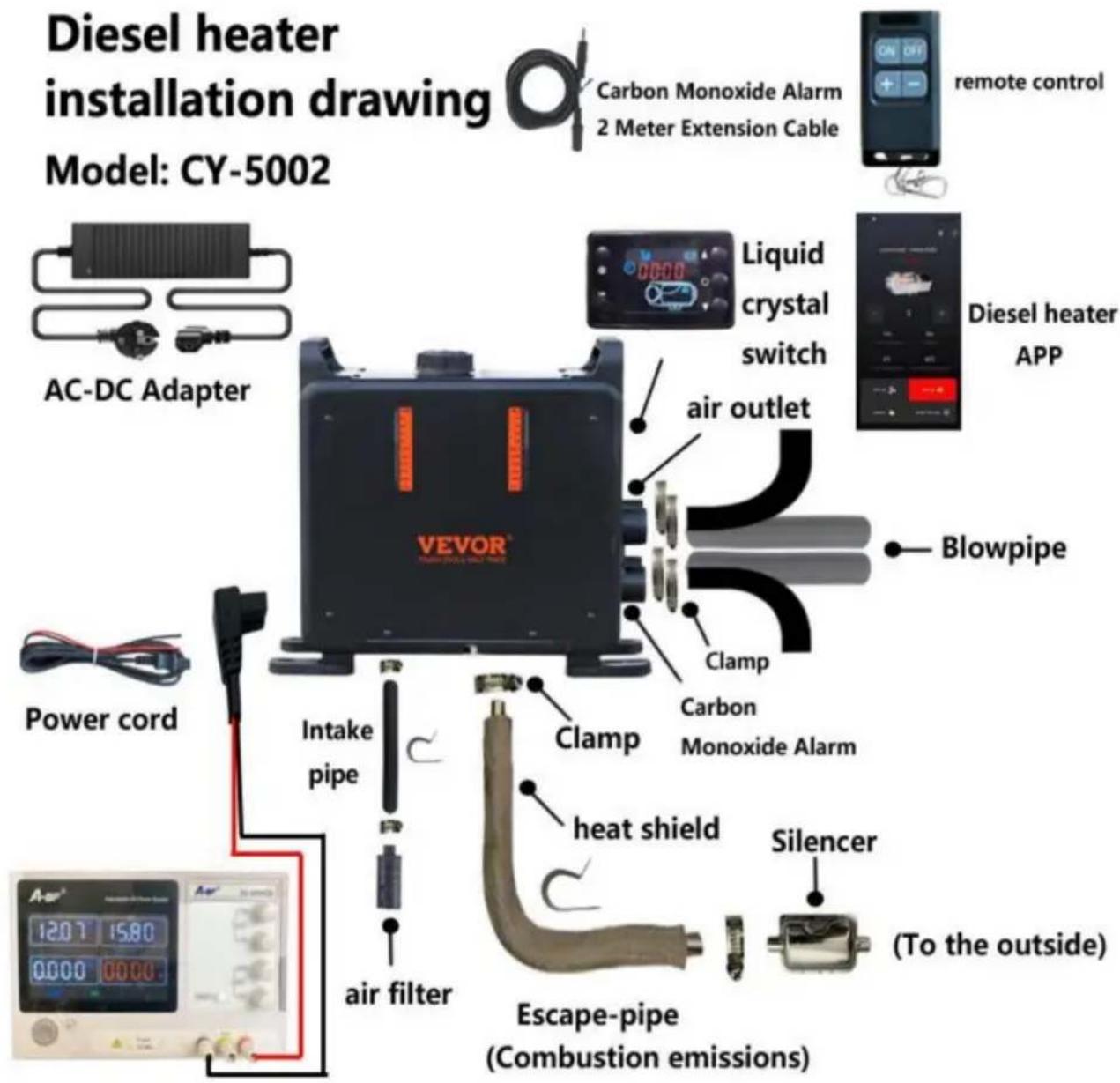

INSTALLATIONSDIAGRAMM

CY-5002:

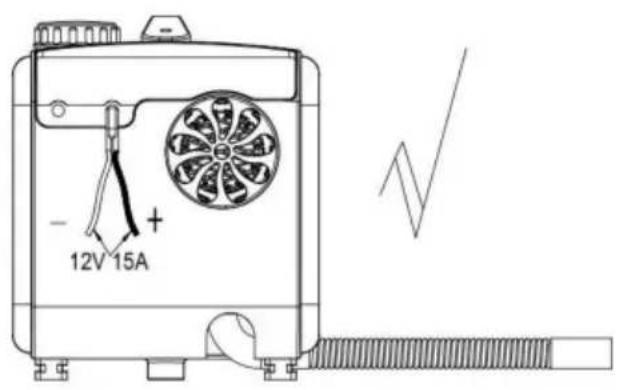

Beim Start der Heizung ist die Stromstärke relativ hoch, sodass für die Stromversorgung ein Adapter mit einer Spannung von 12-24V und einer Stromstärke von 12A oder mehr benötigt wird.

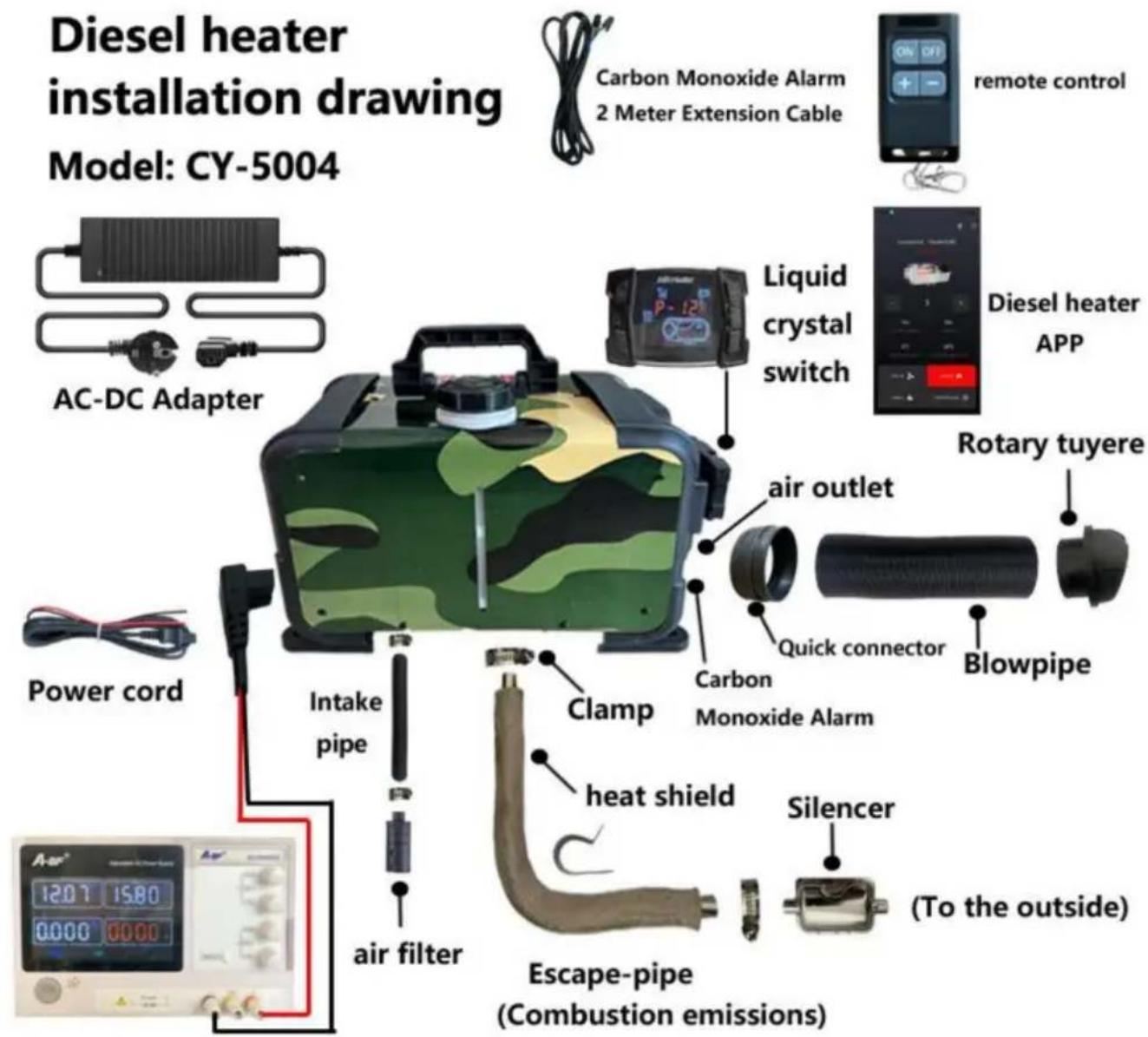

CY-5004:

Wenn die Heizung gerade gestartet wird, ist der Strom relativ hoch, sodass ein Adapter mit einer Spannung von 12-24V und einem Strom von 12A oder mehr zur Stromversorgung erforderlich ist.

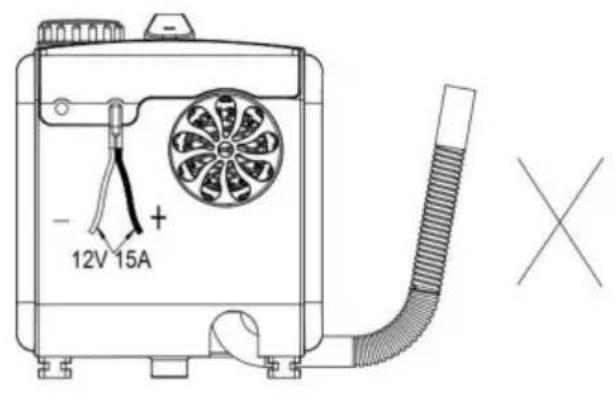

Warnung:

1. Der Lufteinlass darf nicht blockiert sein. Der Einlass muss offen und frei gehalten werden.
2. Halten Sie das Auspuffrohr frei. Der Auspuffauslass muss ferngehalten werden von allem Brennbaren, und vermeiden Sie das Erhitzen und Entzünden der brennbaren Güter und das Laden der Fracht auf dem Boden.
3. Um eine optimale Verbrennung zu gewährleisten, beachten Sie bitte, dass das Rauchabzugsrohr nicht nach oben platziert werden darf, sondern horizontal oder nach unten platziert werden muss.

Bedienungsanleitung des Panels

Das Bedienfeld ist in der folgenden Abbildung dargestellt

1. Tasten zum Hinzufügen; 2. Ein/Aus-

Taste; 3. Subtraktionstaste; 4.

Einstelltaste;

5. OK-Taste; 7. Zustandssymbole; 8.

Schematische Darstellung des Hosts;

1. Dateneinheit; 10. Fehlersymbole; 11.

Plateausymbol; 12. Daten und Parameter anzeigen;

Anzeigezeit: Die im Standby-Modus angezeigte Zeit ist die normale

Zeit. Laufzeit: Die im Startzustand angezeigte Zeit ist die Zeit, zu der die Maschine nach dem Start zu laufen

beginnt.

Verwendungsvorgang 1. Ein-/Aus-Betrieb

Ausschaltstatus Einschaltzustand	Einschaltstatus(manueller Modus)	(Automatikbetrieb)

1) Einschaltvorgang

Halten Sie im ausgeschalteten Zustand die Taste " " 2 Sekunden lang gedrückt, um das Gerät einzuschalten. Gerät, und auf dem Display wird „Einschaltstatus“ angezeigt, wie im obigen Bild dargestellt.

2) Abschaltvorgang

Halten Sie im eingeschalteten Zustand die Taste "2 Sekunden lang gedrückt, und das Gerät tritt in den Abschalt- und Abkühlvorgang ein und zeigt „OFF“ an. Nachdem das Gerät abgekühlt ist, fährt es herunter und zeigt den "Shutdown-Status" an, wie oben gezeigt Bild. Schalten Sie das Gerät nicht zwangsweise aus, wenn "OFF" angezeigt wird. Das Ausschalten kann das Zubehör aufgrund hoher Temperaturen im Inneren der Maschine und mangelnder Ableitung Hitze! Warten Sie, bis die Maschine im ausgeschalteten Zustand angezeigt wird, bevor Sie sie einschalten aus!.

3) Manueller Modusbetrieb

Der manuelle Modus besteht aus 6 Gängen (H1-H6). H6 stellt die maximale

Stromversorgung, wie in der Abbildung oben im „Einschaltzustand“ gezeigt. Verwenden Sie die Taste „ÿ“ oder „ÿ“, um den Gang zu erhöhen/verringern.

4) Automatischer Modusbetrieb

Automatischer Modus, wie in der obigen Abbildung dargestellt, mit einer Einstellung von 18 ^y . Verwenden Sie die Mit den Tasten „ ^y ” oder „ ^y ” erhöhen oder verringern Sie den Temperaturwert und stellen den Bereich ein auf 0-40 ^y .Lange drücken sie die " 🔍"-Taste für 2 Sekunden, um zwischen manuelle/automatische modi.Automatisches hochschalten/herunterschalten außerhalb der set Temperaturbereich von ± 3 ^y .

2. Umschalten auf Anzeigedaten beim Start

Einschaltzustandy Drücken Sie kurz die Taste 'um', zwischen der Datenanzeige zu wechseln in der folgenden Reihenfolge:

Gang (oder eingestellte Temperatur) -> Gehäusetemperatur -> Betriebsspannung -> Umgebungstemperatur Temperatur ->Kohlenmonoxidkonzentration

3. Temperatureinheitswechsel

Halten Sie die Tasten " "+"ÿ" gleichzeitig 2 Sekunden lang gedrückt, um den Temperatureinheit auf „Fahrenheit/Celsius“.

4. Manueller Ölvorgang

Im ausgeschalteten Zustand drücken Sie die Taste „ÿ“ oder „ÿ“ gleichzeitig für 2

Sekunden, um die Ölpumpe manuell zum Pumpen von Öl zu steuern. Lassen Sie die Taste los und Hören Sie auf, Öl zu pumpen.

5. Plateau-Modus-Betrieb

Halten Sie die Tasten " "+"OK" gleichzeitig 2 Sekunden lang gedrückt, um in den High-

Höhenmodus. Im Symbolmodus zeigt den Beginn des Höhenmodus an. Im Höhenmodus verringert sich das Wind-Öl-Verhältnis, um sich an Hypoxie in großer Höhe anzupassen, und dann halten Sie die Tasten " "+"OK" 2 Sekunden lang gedrückt, um den Höhenmodus zu verlassen.

6. Zeit Ein/Aus Zeit Betrieb

Halten Sie die Tasten "OK"+"ÿ" 2 Sekunden lang gedrückt, um zur Timer-Einstellung zu gelangen

Schnittstelle und das Anzeigesymbol " wird angezeigt. Anzeige zum Einstellen

die Abschaltzeit und nicht die Startzeit einzustellen. Wenn die Timerfunktion bereits

aktiviert ist, schalten Sie die Timerfunktion aus und das Symbol „“ erlischt.

1) Drücken Sie die Taste „ÿ“ oder „ÿ“, um den Zeitwert einzustellen. Der Zeiteinstellbereich ist von 00:00 bis 23:59

2) Drücken Sie die Taste " ", um die Zahlenposition zu wechseln und anzupassen.

Die entsprechende Nummer blinkt.

3) Drücken Sie die Taste „OK“ oder betätigen Sie 15 Sekunden lang keine Taste, um die eingestellten Wert. Wenn Sie die Startzeit einstellen, wechseln Sie zur Abschaltzeit

Andernfalls verlassen Sie die Timer-Einstellung.

4) Drücken Sie die Taste „“, um den eingestellten Wert nicht zu speichern. Wenn Sie die Startzeit einstellen, wechseln Sie zur Einstellung der Abschaltzeit. Andernfalls verlassen Sie die Timereinstellung.

5) Im unscharfen Zustand drücken Sie die Taste ", um durch die Anzeige der die für den Tag vorgesehene Uhrzeit.

Nach dem Aktivieren der Timerfunktion startet die Uhr automatisch, wenn sie die geplante Startzeit erreicht; Automatisches Herunterfahren, wenn die geplante Abschaltzeit erreicht ist. Wenn das Panel ausgeschaltet wird, wird die Timer-Funktion Der Status wird gespeichert und nach dem Einschalten wird der Status der Timerfunktion wiederhergestellt.

Wenn die Timerfunktion nicht manuell ausgeschaltet wird, solange die Uhr erreicht Zur geplanten Ein-/Ausschaltzeit wird das Gerät automatisch ein-/ausgeschaltet.

7. Taktsynchronisationsvorgang

Halten Sie die Taste „OK“ 2 Sekunden lang gedrückt, um zur Uhreinstellung zu gelangen.

Schnittstelle und das Anzeigesymbol „“ wird angezeigt.

1) Drücken Sie die Taste „ÿ“ oder „ÿ“, um den Zeitwert einzustellen. Der Zeiteinstellbereich ist von 00:00 bis 23:59.

2) Drücken Sie die Taste " ", um die Zahlenposition zu wechseln und anzupassen.

Die entsprechende Nummer blinkt.

3) Nach dem Einstellen der Zeit die Taste „OK“ drücken oder ohne Taste bedienen für

15 Sekunden, um diese Schnittstelle zu verlassen. Automatische Synchronisation der Telefonzeit, wenn Verbindung zur App herstellen.

8. Fernbedienungs-Matching-Vorgang

Halten Sie im ausgeschalteten Zustand die Taste „hr“ 2 Sekunden lang gedrückt, um die Schnittstelle zur Fernbedienungsanpassung, wie in der folgenden Abbildung dargestellt.

HFAI

1) Drücken Sie die Taste „ÿ“ oder „ÿ“, um die Speicheradresse anzupassen: HFA1, HFA2,

HFA3, HFA4, entsprechend vier Fernbedienungen.

2) Wählen Sie die Fernbedienungsnummer aus, drücken Sie eine beliebige Taste auf der Fernbedienung, die Die Maschine gleicht den Code erfolgreich ab und verlässt den Übereinstimmungsstatus.

3) Drücken Sie die Taste „“, um die Ferncode-Kopplung zu beenden.

*Anforderungen an die Fernbedienung: Frequenzband 433 MHz, 24-Bit-Code.

9. Störungsalarm

Wie in der Abbildung unten dargestellt, blinkt das entsprechende Fehlersymbol und das entsprechende fehlerhafte Komponentensymbol blinkt. Die angezeigten Daten sind der Fehlercode und seine Bedeutung finden Sie in der Fehlertabelle.

*Zündkerzen, Ölpumpen, Lüfter, Sensoren, Stromverbrauchsmaterial und andere Symbole blinken, um anzuzeigen, dass Fehlfunktionen der entsprechenden Komponenten vorliegen.

10. Dieses Panel unterstützt mobile Apps zur Steuerung dieses Geräts über Bluetooth.

Gebrauchsanweisung

1. Es ist verboten, in Umgebungen mit hoher Luftfeuchtigkeit, leitfähigem

Staub, brennbaren und explosiven Gasen, Staub, Materialien, korrosiven Medien, starker Lichteinwirkung und starken magnetischen, Hochspannungs- und Hochstromgeräten in der Nähe zu verwenden.

1. Versorgungsspannungsbereich: DC24V-Controller anwendbar (18-32) V;

DC12V-Controller ist geeignet für (9-16) V; Verschiedene Spannungscontroller sind nicht austauschbar und dürfen den geltenden Spannungsbereich nicht überschreiten.

1. Öffnen Sie das Controller-Gehäuse nicht ohne Erlaubnis.
2. Die Ausrüstung muss streng nach den Anforderungen installiert und verwendet werden unter sicheren Bedingungen.
3. Wenn das Gehäuse heiß ist und der Lüfter nicht normal arbeiten kann, ist es notwendig, den Körper schnell abzukühlen. Blasen Sie kalte Luft in die Verbrennungsluftöffnung, um ihn abzukühlen und senken Sie die Körpertemperatur unter 80 °C. Vermeiden Sie hohe Temperaturen

Dies kann zu Bauteilschäden oder Feuer führen.

Beim Beheizen der Anlage ist darauf zu achten, dass jeder Luftkanal

frei ist und dass die Rohrleitung frei von Biegungen, Druck und Verstopfungen ist.

Um die Heizleistung und den normalen Betrieb des

Gerätes zu gewährleisten. Blockierte Kanäle können zu hohen Temperaturen im Körper führen,

die Heizleistung verringern, die Lebensdauer der Geräte verkürzen oder die Geräte beschädigen. Der Einsatz von

qualifiziertem Kraftstoff ist für den normalen Gebrauch und die Lebensdauer der Geräte unbedingt erforderlich.

Fehlertabelle

Fehler Code	Ursache von Fehlfunktion	Behandlung
E-2	Stromversorgung Spannungsbereich	Normalbereich: 24 V (18–32 V), 12 V (9–16 V) Überprüfen Sie, ob die Batterie bzw. der Generator funktioniert richtig, und überprüfen Sie, ob die Sicherung altert
E-3	Zündkerze Fehlfunktion	1. Prüfen Sie, ob die Zündkerze falsch verbunden.2. Die Zündkerze ist defekt. Ersetzen Sie die Zündkerze. Stecker.3. Die Hauptplatine ist defekt. Ersetzen Sie die Hauptplatine.
E-4	Ölpumpe Fehlfunktion	1. Prüfen Sie, ob der Ölpumpenstopfen locker ist und falsch angeschlossen.2. Überprüfen Sie den Hauptkabelbaum auf Trennung.3. Die Ölpmpe ist defekt. Ersetzen Sie die Ölpmpe.
E-5	Hohe Temperatur Alarm (Einlass Luft > 50 °C; Gehäuse > 230 y )	1. Falsche oder fehlerhafte Ofentemperatur Sensortyp; ersetzen Sie den Sensor.2. Die Hauptplatine ist defekt. Ersetzen Sie die Hauptplatine.3. Prüfen Sie, ob die Luftauslass- und Abluftrohre gebogen oder zu lang, was die Belüftung beeinträchtigt und verhindert die Wärmeableitung.4. Überprüfen Sie, ob der Lüfter normal läuft
E-6 Lüfterfehler	1. Prüfen Sie, ob das Lüfterrad des Autos verklemmt.2. Prüfen Sie, ob der Lüfterstecker locker ist und falsch angeschlossen.3. Der Lüfter ist defekt. Ersetzen Sie den Lüfter.4. Überprüfen Sie, ob die Windrad-InduktionMagnet fehlt oder ist falsch gepolt.5. Überprüfen Sie, ob die Hauptplatine Windgeschwindigkeit Sensor ist normal.6.Die Hauptplatine ist defekt. Ersetzen Sie die Hauptplatine. Planke.
E-7	KommunikationVersagen	Erkennen von Kabelbäumen
E-8	Schalten Sie den Motor	1) Auf Ölmangel, niedrige Temperatur prüfen Verfestigung des Öls, verstopfter Ölkreislauf und festsitzende Ölpumpe2) Überprüfen Sie, ob die Sauerstoffzufuhr und -abfuhr Kanäle sind frei3) Prüfen Sie, ob der Gehäusetemperatursensor in vollen Kontakt mit dem Gehäuse hat und der Druck der Frühling ist stark.
E-9 Sensorfehler	Ist das Anschlusskabel des Temperatursensors und Stecker beschädigt oder lose, und ist der Sensor beschädigt
E-10	Fehlgeschlagener Start	1) Die Temperatur des Gehäuses ist zu hoch und es konnte das Gehäuse nach 3 Minuten Startzeit nicht abkühlen. 2) Es gibt eine große Mengeweißen Rauch im Abgas. 2.1) Überprüfen Sie, ob das Filtersieb neben der Zündkerzesauber ist. Wenn es nicht sauber ist, reinigen oder ersetzen Sie es.Überprüfen Sie, ob die Ölpumpe Öl stark versprüht. 2.3) Überprüfen Sie, ob die Zündkerze gealtert ist. 3) Es gibt eine kleine Mengeweißen Rauch oder keinen Rauch im Abgas. 3.1)Überprüfen Sie, ob Ölmangel vorliegt oder ob die Ölkreisläufe eingefroren oder verstopft sind.3.2)Überprüfen Sie, ob die Ölpumpe festsitzt oder beschädigt ist und ob die Ölpumpe nicht ordnungsgemäß funktioniert. 3.3)Überprüfen Sie, ob die Verbrennungs-Einlass- und Auslasskanäle frei sind.3.4) Überprüfen Sie, ob die Zündkerze beschädigt ist. 3.5) Ist der Abstand zwischen der inneren Windturbine zu groß? 4)Zünden Sie normal, abermelden Sie trotzdem einen Zündfehler. Überprüfen Sie, ob derGehäusetemperatursensor vollen Kontakt mit dem Gehäuse hat, ob die Druckfeder stark ist und ob der Sensor ordnungsgemäß funktioniert.
Der AuspuffRohr wird rot	AbnormaleVerbrennungKammer oder ÖlPumpe	Eine sofortige Abschaltung ist erforderlich, und der Aluminiumkörper sollte zerlegt werden, um zu überprüfen,ob die Brennkammer abgedichtet oder ersetzt ist.
Ungewöhnliches Geräusch	Auspuffverstopfung	Das Gerät sollte sofort abgeschaltet und aufVerstopfungen im Auspuffrohr, im Schalldämpfer und im Auspuffauslass überprüft werden. Wenn Verstopfungen vorhanden sind, reinigen Sie diese und nehmen Sie den normalen Betrieb wieder auf.
ÖlleckAlter	Internes Ölleckder Maschine	1. Die Heizung kann nicht seitlich installiert werden, und das Sauerstoffloch auf einer Seite der Zündkerze lässt Öl entlang des Lochs abfließen. DasDie korrekte Installationsmethode besteht darin, die Einlass-/Auslassöffnungen nach unten zu richten. 2. Eine schlechte Ölqualität führt zu einer Verstopfung des Zündkerzenzerstäubungsnetzes in der Brennkammer, wodurch das Öl nicht zündet und entlang des Auspuffrohrs austritt. Das Zündkerzenzerstäubungsnetz sollte ersetzt und durch hochwertigen Diesel ersetzt werden. 1. Überprüfen Sie, ob das Ansaugrohr verstopft ist, was zu einer unzureichenden Sauerstoffaufnahme führt. 2.
Emittierend wir sind Die	UnzureichendSauerstoffaufnahme schwarz undKohlenstoffablagerung bei der Kammer	Der kleine Raum der Lufteinlassposition führt zu einer Verstopfung der Luftansaugung. 3. Zerlegen Sie die Brennkammer der Maschine, um sie auf Kohlenstoff zu prüfen.VerbrennungAblagerungen und ersetzen Sie die Brennkammer rechtzeitig;
Emittierend wir sind Die	Schlechte Ölqualität	Dieselheizungen dürfen nur hochwertigen Diesel verwenden. Im Winter sollte Diesel mit negativen Temperaturen verwendet werden.
Emittieren weiß wir sind Die	Zündfehler	1. Überprüfen Sie, ob das interne Pumpenölvolumen der Maschine zu hoch ist, da die Zündkerze sonst nicht zündet. Das Ölrohr sollte 2-3 Ma entfernt und neu gestartet werden, bevor es wieder normal funktioniert, und dann sollte das Ölrohr eingesetzt werden. 2. Verwenden Sie einen Haartrockner, um eine Zeit lang in das Ansaugrohr zu blasen, bis es ordnungsgemäß funktioniert. 1. Stellen Sie sicher, dass der Kraftstofftank mit Diesel gefüllt ist, da andere Kraftstoffe
Tage die Gelbr	DieselunterstütztVerbrennung	Geruch verursachen können. 2. Öffnen Sie das Maschinengehäuse, um zu prüfen, ob Öl austritt. 1. Für eine Erweiterung oder Änderung ist der Kauf von hochtemperaturbeständigem Zubehör erforderlich, da sonst
Plastikgeruch werden soll		die hohe Hitze des Heizgeräts einen unangenehmen und stechenden Geruch verursacht. 2. Das Verlängerungsrohr sollte nicht gebogen oder zu lang sein, da sonst die Wärme nicht abgeleitet werden kann und eine hohe Innentemperatur einenPlastikgeruch erzeugt. 3. Die Installation von perforierten Auspuffrohren
		erfordert keinen Schutz. Normalerweise werden Abgase durch die Auspuffrohre abgeführt. Wenn es sich um einen Holzboden handelt, müssen große Löcher geöffnet und Eisenplatten zum Schutz verwendet werden. Die Hitze des Auspuffrohrs kann bis zu 400 Grad erreichen und es dürfen keine Klebstoffe auf die Oberfläche aufgetragen werden, da sonst unangenehme Gerüche und sogar Kohlenmonoxidbildung entstehen. Zum Abdichten müssen hochtemperaturbeständige Materialien gekauft werden

BEDIENUNGSANLEITUNG FÜR CO-CONTROLLER

Modell: C21

Sensorsonde

Verbindungsstecker

Produktspezifikationen/Parameter

1. Um das Risiko einer Kohlenmonoxidvergiftung durch unsachgemäße Installation zu vermeiden, ist das Produkt mit einem Kohlenmonoxidalarm ausgestattet. Wenn der Kohlenmonoxidgehalt im geschlossenen Raum 300 ppm erreicht, weist der LCD-Schalter darauf hin, dass der CO-Grenzwert überschritten wird. Wenn der Gehalt 500 ppm erreicht, wird ein Alarm ausgelöst und die Maschine wird abgeschaltet. Die Leckstelle muss unmittelbar vor der Inbetriebnahme überprüft und repariert werden.
2. Das Kohlenmonoxid-Alarmgerät ist mit einem 2 m langen Verlängerungskabel ausgestattet, mit dem die Sonde an jeder beliebigen Stelle installiert werden kann. Es wird nicht empfohlen, es zu weit vom Dieselheizgerät entfernt oder zu nahe zu installieren.

Konfigurationstabelle - Modell: C21
N DER.	Funktion	Parameter-No		Funktion	Parameter
1 Erfassungsbereich 0-990ppm 7				Betrieb Temperatur	-20~50 y
2	Erkennen Überlast	2000 Seiten/Min. 8		Druck Reichweite	Standard atmosphärisch Druck ± 10 %
3	Wiederholgenauigkeit	± 3 %	9	Liefern Stromspannung	5,2 V ± 0,5 V
4	Ansprechzeit (t90)	y30 s	10	Verbrauch	y10,0 mA
5	Auflösung Verhältnis	y5 ppm	11	Verlängerungslinie	2m
6	Nullpunktdrift (-20~40 y )	y10 ppm	/	/	/

Notfallreaktionsmethoden für Controller-Alarme

1. Wenn die CO-Konzentration im Erfassungsbereich des Controllers den Grenzwert überschreitet, zeigt der Schalter einen Fehler an bzw. die Kontrollleuchte des Reglers blinkt, und der Schalter schaltet die Heizung automatisch aus, um einen kontinuierlichen Anstieg der CO-Konzentration zu verhindern. Es sollte sofort gelüftet werden (wenn die Umgebung eng ist und die Bedingungen es zulassen, öffnen Sie die Lüftungsöffnungen, um eine möglichst offene Umgebung zu schaffen. Wenn die Umgebung offen ist oder die Belüftung unbequem ist, wird empfohlen, die Belüftungsausrüstung zu erhöhen, um die Luftzirkulation zu beschleunigen und CO-Gas abzuleiten) und Personal in der Umgebung sollte sofort aus der Umgebung evakuiert werden, wo die aktuelle CO-Konzentration den Standard überschreitet.
2. Wenn die Installations- und Nutzungsumgebung korrekt ist, wird empfohlen, dass das Personal in den Arbeitsbereich zurückkehrt und erneut startet, um die CO-Konzentration zu überprüfen und zu prüfen, ob sie den Standards entspricht.
3. Während der Verwendung dieses Produkts ist es wichtig, die Luft langfristig aufrechtzuerhalten und die Zirkulation zu gewährleisten. Überprüfen Sie regelmäßig die Konzentration von Kohlenmonoxid (internationaler Standard 50 mg/m³ bzw. 40 PPM), um die persönliche Sicherheit zu gewährleisten. Wenn Symptome einer Kohlenmonoxidvergiftung auftreten (wie Schwindel, Kopfschmerzen, Übelkeit usw.), sollte man sich sofort von der Verschmutzungsquelle fernhalten, frische Luft atmen und ärztliche Hilfe in Anspruch nehmen.
4. Dieses Produkt verwendet elektrochemische Sensoren, die leicht durch lokale Temperatur- und Feuchtigkeitsstörungen beeinflusst werden, was zu leichten Auswirkungen auf die Erkennungsgenauigkeit führt. Um Ihre Sicherheit zu gewährleisten, verwenden Sie dieses Produkt daher bitte objektiv und vernünftig. Seine Lebensdauer wird durch die Umgebung beeinflusst und die Genauigkeit des Sensors wird regelmäßig geprüft. Wenn der Fehler zu groß ist, ersetzen Sie bitte den Sensor.
5. Auch wenn ein Kohlenmonoxidmelder installiert ist, muss für eine ausreichende Belüftung des Raumes gesorgt werden, um zu verhindern, dass zu hohe CO-Emissionen während des Schlafs nicht rechtzeitig behoben werden.

Vorsichtsmaßnahmen und Verwendungsspezifikationen

1. Öffnen Sie das Produktgehäuse nicht willkürlich. Vermeiden Sie, dass der Sensor durch äußere Kräfte beschädigt wird.
2. Produkte sollten den Kontakt mit organischen Lösungsmitteln (einschließlich Silikonkautschuk und anderen Klebstoffen), Beschichtungen, Chemikalien, Heizölen und hochkonzentrierten Gasen vermeiden.
3. Das Produkt darf während der Verwendung und Lagerung nicht vollständig mit Harzmaterialien umhüllt sein und auch nicht für längere Zeit in eine anaerobe Umgebung eingetaucht werden, da sonst die Leistung des Sensors beeinträchtigt wird. Dies beeinträchtigt die Erkennungsgenauigkeit des Produkts.
4. Dieses Produkt kann nicht über einen längeren Zeitraum in Umgebungen mit korrosiven Gasen verwendet werden.
5. Bei der Installation und Verwendung muss eine vertikale Luftansaugung von vorne vermieden werden.
6. Der Produktlufteinlass darf nicht blockiert oder verunreinigt sein;
7. Dieses Produkt muss fest installiert werden und darf keinen übermäßigen Stößen oder Vibrationen ausgesetzt werden.
8. Nicht verwenden, wenn die Schale beschädigt oder verformt ist;
9. Verbieten Sie die langfristige Lagerung und Verwendung dieses Produkts in hochkonzentrierten alkalischen Gase;
10. Bitte ersetzen Sie den Controller rechtzeitig durch einen neuen, wenn er seine erwartete Lebensdauer erreicht hat.
11. Die langfristige Lagerung und Verwendung dieses Produkts in hochkonzentrierten alkalischen Gasen ist verboten.
12. Bitte ersetzen Sie den Controller rechtzeitig durch einen neuen, wenn er seine erwartete Lebensdauer erreicht hat.

BLUETOOTH-BETRIEB

Suchen und laden Sie den entsprechenden APP-Namen „AirHeaterCC“ herunter.

Alternativ können Sie den untenstehenden QR-Code mit Ihrem Telefon scannen und zum

Herunterladen auf das entsprechende System klicken. Folgen Sie dann den untenstehenden Schritten, um das

Gerät mit Ihrem Telefon zu verbinden und zu steuern.

Option 1 ist für Android-System

Option 2 ist Google Download

Option 3 ist IOS-System

Download AirHeaterCC

1. Schalten Sie die Bluetooth-Funktion des Telefons ein und führen Sie das APP-Programm aus

um die folgende Schnittstelle aufzurufen:

Verbindungsstatus, 4. Gerätestatus und Fehlerbeschreibung,

1. „-“-Taste, 6.

Temperatur-/Ganganzeige, 7. „+“-

Taste, 8.

Betriebsspannung, 9.

Höhe, 10.

Aluminiumgehäusetemperatur, 11.

Umgebungstemperatur, 12.

Belüftungsmodus, 13. Ein-/

Aus-Taste für Heizung, 14. Plateau-

Schalter, 15.

Moduswechselschalter.

2. Geräteverbindung über Bluetooth:

Drücken Sie die Bluetooth-Verbindungstaste, um die folgende Seite aufzurufen:

Wählen Sie 1 als "Heizungs- und Maschinencode" (wenn das Gerät eingeschaltet ist, kurz drücken Sie die OK-Taste auf dem Schaltfeld, um es anzuzeigen). (Der Maschinencode auf dem Bild dient nur als Referenz und der tatsächlich angezeigte Maschinencode soll sich durchsetzen.)

2 ist die Bluetooth-Signalstärke (wie in Signal 68 oben gezeigt, die Je kleiner der Wert, desto stärker das Signal). Wenn kein Gerät gefunden wird, prüfen Sie, ob es sind bereits andere Telefone mit diesem Gerät verbunden (jedes Gerät kann nur mit einem Telefon verbunden) oder schalten Sie das Gerät erneut ein und Bluetooth-Funktion des Telefons, bevor Sie mit dem ersten Schritt fortfahren.

3. Nach erfolgreicher Verknüpfung wird es wie im angezeigten angezeigt folgende Abbildung:

Einschaltstatus (manueller Modus)

Einschaltstatus (Temperaturmodus)

1. Einschaltvorgang

Im Abschaltmodus drücken Sie die [Heiztaste]. Das Gerät wird für Heizung eingeschaltet und zeigt den „Einschaltstatus“ wie im obigen Bild dargestellt an. Drücken Sie die Taste [+], um das Gerät hochzuschalten, die Taste [-], um das Gerät herunterzuschalten, die Taste [Modusschalter], um zwischen manuellem und konstantem Temperaturmodus (0-40 Grad) zu wechseln, und drücken Sie die Taste [Plateau-Taste], um zwischen Plateau- und Ebenenmodus zu wechseln.

2. Abschaltvorgang

Drücken Sie im eingeschalteten Zustand die [Heiztaste], und das Gerät wechselt in den Abschalt- und Abkühlungsprozess mit der Anzeige „Abkühlung läuft“. Das Gerät kann erst ausgeschaltet werden, nachdem es abgekühlt ist und den „Abschaltstatus“ wie im obigen Bild angezeigt wird.

3. Lüftungsbetrieb

Drücken Sie im ausgeschalteten Zustand die Lüftungstaste, um die Lüftung ein-/auszuschalten, und passen Sie die Lüftergeschwindigkeit durch Drücken von [+] oder [-] an.

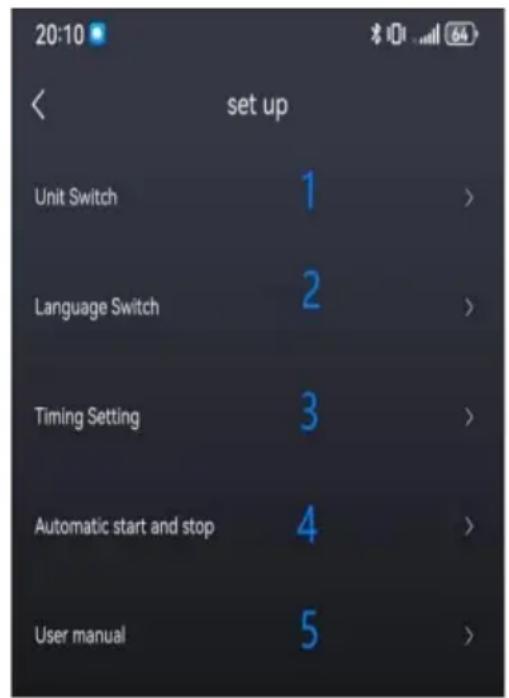

4. Seitenbeschreibung festlegen:

1. Zu den Einheiteneinstellungen gehören: Fahrenheit, Celsius, Fuß, Meter. 2. Zu den Spracheinstellungen gehören: Chinesisch, Englisch, Spanisch, Französisch, Deutsch, Italienisch, Polnisch, Niederländisch, Schwedisch, Russisch. 3. Die Zeitfunktion umfasst: Montag bis Sonntag, und kann auf Startzeit, Endzeit, Einzelzeit und Zyklusmodus eingestellt werden. 4. Automatische Start-Stopp-Funktion: Nach dem Einschalten arbeitet die Maschine effektiv im Konstanttemperaturmodus (einige Geräte verfügen nicht über diese Funktion). 5. Das Benutzerhandbuch enthält Fehlercodes und Methoden zur Fehlerbehebung.

5. Zeitgesteuerte Seitenbeschreibung:

1. Ein/Aus-Taste 2.

Schleife ausführen 3.

Einmal ausführen 4. 5.

Ein- und Ausschaltzeit des Geräts 6.

Speichern.

Stellen Sie die Startzeit im

heruntergefahrenen Zustand ein, wie in der Abbildung links gezeigt.

1. Aktuelle Uhrzeit 2.

Timer öffnen 3.

Geplante Startzeit einstellen 4.

Speichern

Stellen Sie die Abschaltzeit im eingeschalteten Zustand ein, wie in der Abbildung links gezeigt.

1. Aktuelle Uhrzeit 2.

Timer öffnen 3.

Zeitgesteuerte Abschaltzeit einstellen

4. Speichern

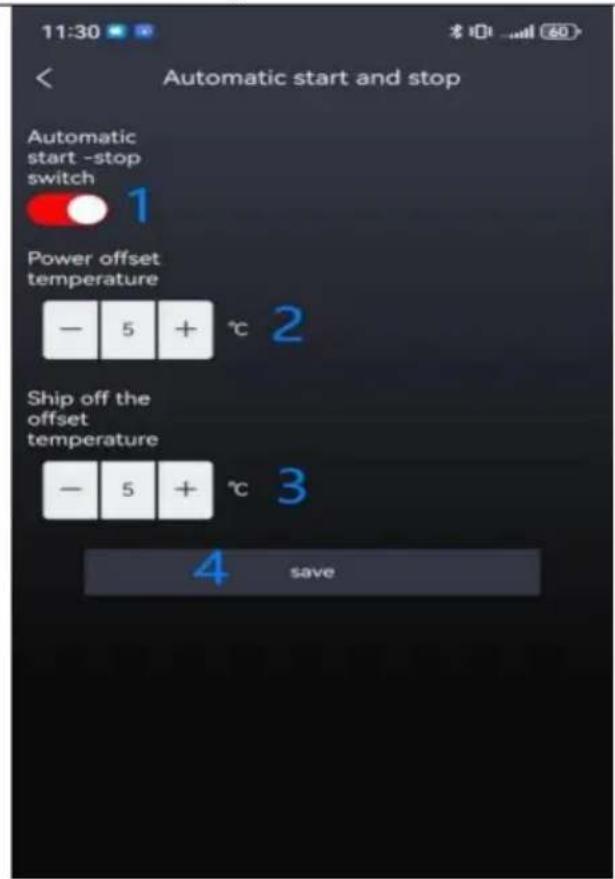

6. Beschreibung der Seite zur automatischen Start-Stopp-Funktion:

1. Knopf an. 2. Wählen Sie die Starttemperatur des Geräts (3-10 °C). 3. Wählen Sie die Abschalttemperatur des Geräts (3-10 °C). 4. Speichern. 5. (A-Automatik) Im automatischen Ein-/Ausschaltmodus kann die gewünschte Temperatur durch Drücken der Tasten [+] und [-] eingestellt werden (0-40 °C). 6. Die Umgebungstemperatur des Gerätes ist die Referenztemperatur. 7. Der automatische Start-Stopp ist nur wirksam, wenn im Konstanttemperaturmodus gearbeitet wird. Das obige Diagramm zeigt: Stellen Sie die Temperatur auf 37 °C ein, schalten Sie den

Temperatur auf 5 °C, schalten Sie das Temperatur auf 5 °C, Heizung stoppen, wenn die Umgebungstemperatur des Geräts 42 °C beträgt, und Heizung einschalten, wenn die Umgebungstemperatur des Geräts 32 °C beträgt (die zeitgesteuerte Ein-/Ausschaltung Funktion ist auch wirksam)

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat

Uitschakelstatus Inschakelstatus	Inschakelstatus(handmatige modus)	(automatische modus)

Einschalten

4. Manuelle Ölbehandlung
