GEBRUIKSAANWIJZING CY5002 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven

alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden.

Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

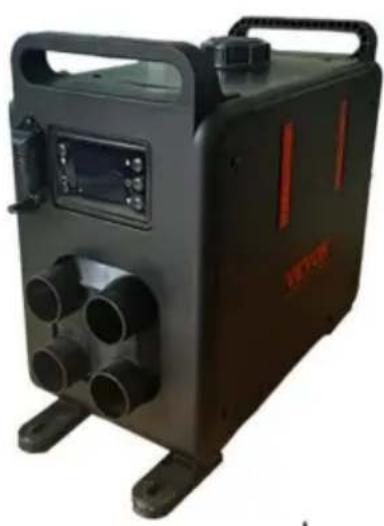

DIESELVERWARMING

MODEL:CY-5004MODEL:CY-5002

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

Symbool	Symbool Beschrijving
	Waarschuwing: Om het risico op letsel te verminderen, moet de gebruiker de Lees de gebruiksaanwijzing zorgvuldig door.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort van voorzorg, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden tot een ongeval. Om het risico op letsel, brand of elektrocutie, volg altijd de aanbevelingen hieronder weergegeven.
	CORRECTE VERWIJDERING: Dit product is onderworpen aan de bepalingen van Europese richtlijn 2012/19/EG. Het symbool met een wheelie Doorgestreepte bak geeft aan dat het product apart moet worden afgevoerd afvalinzameling in de Europese Unie. Dit geldt voor de product en alle accessoires die met dit symbool zijn gemarkeerd. Producten Als zodanig gemarkeerd, mag u het niet met het normale huishoudelijke afval weggooien. afval, maar moet naar een inzamelpunt voor recycling worden gebracht elektrische en elektronische apparaten.
	Waarschuwing: Giftig materiaal. Zorg ervoor dat u niet in de buurt komt contact met giftige stoffen.
	Waarschuwing: Brandbaar materiaal. Zorg ervoor dat er geen brand ontstaat. door het ontsteken van brandbaar materiaal.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties geleverd bij deze dieselkachel. Het niet opvolgen van alle vermelde instructies Het onderstaande kan leiden tot een elektrische schok, brand en/of ernstig letsel.

1. De volgende maatregelen worden niet genomen

ÿ Het belangrijke onderdeel van de dieselkachel niet vervangen.ÿ Zonder toestemming reserveonderdelen van andere fabrikanten gebruiken.ÿ De instructies en handleiding niet opvolgen tijdens de installatie of bediening.

1. Sta alleen toe dat originele bevestigings- en reserveonderdelen worden gebruikt tijdens de installatie en onderhoud.

2. De verwarmingstoestellen mogen niet worden gebruikt op plaatsen waar ze ontvlambare dampen kunnen vormen

of stof, bijvoorbeeld: ÿ

Brandstofdepot ÿ

Koolstofopslagplaats ÿ

Houtopslagplaats ÿ

Graanschuur en soortgelijke locaties

ÿ Diesel-/benzinestation

En blijf uit de buurt van brandstoftanks, compressietanks, brandblussers, kleding of andere brandbare voorwerpen.

1. Gebruik geen sigarettenaansteker om op te starten.

2. Gebruik de kachel niet in gesloten en/of ongeventileerde ruimtes.

3. Tijdens het tanken dienen de verwarmingstoestellen uitgeschakeld te zijn.

4. Schakel de stroom niet uit terwijl het apparaat in werking is.

5. Als er brandstof lekt of weglekt uit het brandstofsysteem van de kachels, neem dan contact op met VEVOR voor reparatie.

6. Plaats de uitlaat naar buiten om te voorkomen dat er uitlaatgassen binnendringen.

7. Tijdens het werk is het verboden om de elektriciteit rechtstreeks van de machine af te sluiten. de verwarming uitschakelen.

8. Dicht alle openingen tussen de montageplaat en de carrosserie af.

9. De machine stopt met verwarmen na oververhittingsbeveiliging. Doe dit alstublieft niet uitschakelen. Nadat de machine op natuurlijke wijze is afgekoeld en uitgeschakeld, kan deze opnieuw gestart.

10. Nadat u het apparaat hebt uitgeschakeld, mag u de stroom niet meteen loskoppelen. toevoer. Het duurt 3-5 minuten voordat de machine helemaal stopt met werken.

11. Nadat u het apparaat 3-5 minuten hebt aangezet, zal het normaal werken en opwarmen. Even geduld a.u.b.

12. Wanneer de kachel net is gestart, is de stroom relatief hoog, dus een adapter met een spanning van 12V en een stroomsterkte van 15A of meer is vereist voor de stroomvoorziening levering.

13. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis als zij toezicht of instructie hebben gekregen over het veilig gebruiken van het apparaat en het begrijpen van de gevaren betrokken. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruik Onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

17. WAARSCHUWING: Brandbaar materiaal

Tijdens de installatie/het gebruik, de service en de verwijdering van het apparaat, dient u:

Let op dat er geen brandbare stoffen in de buurt van de

uitlaatpijp. De temperatuur van de uitlaatpijp is erg hoog als deze

werkt. Zorg ervoor dat er geen brand ontstaat door ontvlambaar materiaal aan te steken.

Volg strikt de volgende methoden om isolatiehulzen correct te installeren op de uitlaatpijp en verlaag de oppervlaktetemperatuur:

1. Tijdens de installatie/het gebruik, de service en de verwijdering van het apparaat, dient u het apparaat te installeren met ruimte voor ventilatie om koolstofdioxide te voorkomen. koolmonoxidevergiftiging. Plaats de uitlaat buiten om te voorkomen dat uitlaatgassen binnendringen.

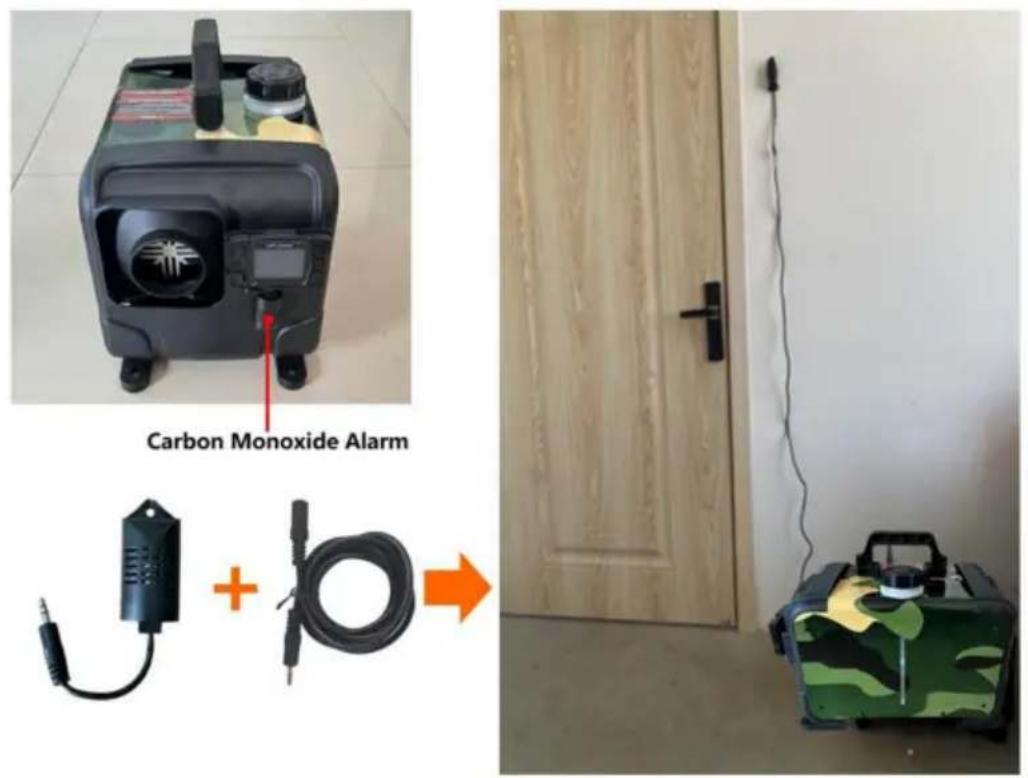

ÿ Om het risico op koolmonoxidevergiftiging door onjuist gebruik te voorkomen installatie, is het product uitgerust met een koolmonoxidemelder. Wanneer de koolmonoxidegehalte in de afgesloten ruimte bereikt 300 ppm, de LCD-schakelaar zal CO ertoe aanzetten de limiet te overschrijden. Wanneer de inhoud 500 ppm bereikt, klinkt er een alarm wordt geactiveerd en de machine wordt uitgeschakeld. Het lekpunt moet onmiddellijk vóór ingebruikname worden gecontroleerd en gerepareerd.

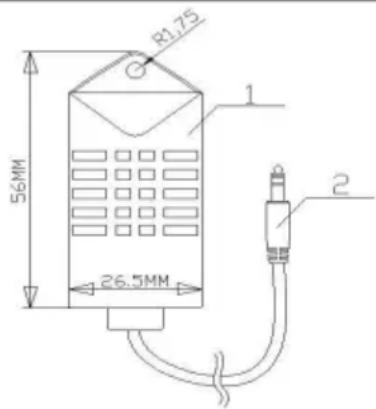

ÿ Het koolmonoxidealarm is uitgerust met een verlengkabel van 2 m, waarmee de sonde in elke positie kan worden geïnstalleerd. Het wordt afgeraden om deze te te ver weg van de dieselkachel of te dichtbij.

Carbon Monoxide Alarm +

BEWAAR DEZE INSTRUCTIES

FCC-INFORMATIE

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product zijn niet uitdrukkelijk goedgekeurd door de partij. Verantwoordelijkheid voor naleving kan de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke stoffen veroorzaken.

interferentie met radiocommunicatie. Er is echter geen garantie dat

interferentie zal niet optreden in een bepaalde installatie. Als dit product wel interferentie veroorzaakt schadelijke interferentie met de radio- of televisieontvangst, die kan worden vastgesteld door

Als u het product uit- en weer inschakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen.

verstoring door een of meer van de volgende maatregelen.

ÿ Heroriënteer of verplaats de ontvangstantenne.

ÿ Vergroot de afstand tussen het product en de ontvanger.

ÿ Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het apparaat is aangesloten. ontvanger is aangesloten. ÿ

Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

PRODUCTFUNCTIE

1. De dieselverwarming (hierna te noemen de verwarming) is onafhankelijk van de

origineel motorsysteem. Het maakt gebruik van 12-24V gelijkstroom om te rijden. Er zijn

twee soorten regelmodi voor de verwarming: automatische regelmodus en handmatige regelmodus

regelmodus. De kachel gebruikt lichte diesel, wat overeenkomt met de

omgevingstemperatuur als brandstof, en het kan normaal worden gestart en bediend bij

een temperatuur van boven de 40N. De ingeademde verse lucht wordt door de

warmtewisselaar door de energie die vrijkomt bij het verbranden van brandstof, en vervolgens naar de plaats wordt geblazen waar

het is nodig. Dit type kachel heeft het voordeel van een compacte structuur,

lichtgewicht, hoge thermische efficiëntie, zuinig met elektriciteit en brandstof, en eenvoudig installatie.

1. De verwarming verhelpt schade aan de auto die is ontstaan door de plotselinge daling van de temperatuur

temperatuur, verbetert de temperatuur in de auto en verwarmt de motor voor

koelvloeistof om motorslijtage bij lage temperaturen te voorkomen. Geschikt voor het interieur van de auto ontdooien, starten van de auto en ontdooien van autoruiten.

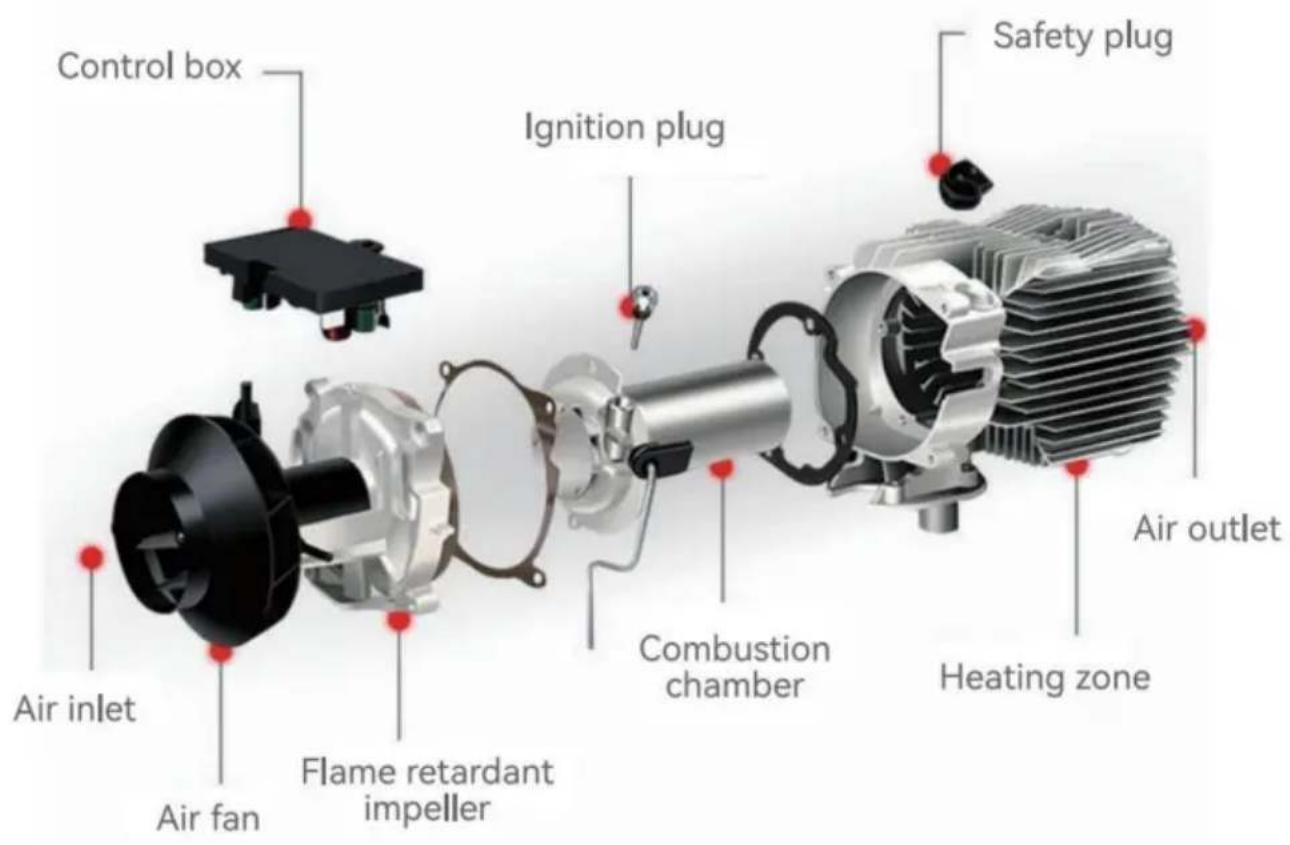

INTERNE STRUCTUUR

Control box Ignition plug Safety plug Air outlet Air inlet Air fan Flame retardant impeller Combustion chamber Heating zone

INSTALLATIEPOSITIE

Truck 1 2 3 4

1. Over de beenruimte van de bijrijder.
2. Op de achterwand van de cabine.
3. Rugleuning van de bestuurdersstoel.
4. In de gereedschapskist.

RV 1 2 3 4 5

1. Voor de passagiersstoel.
2. Tussen de bestuurdersstoel en de passagiersstoel. 3. 3 &
   4 onder de container.
3. In de kofferbak.

De verwarming is hoofdzakelijk in de passagiersruimte geïnstalleerd kamer of bagageruimte van het voertuig. Als het niet kan worden geïnstalleerd, bevestig de kachel onder de onderkant van het voertuig, maar wees voorzichtig met spatten.

excavator 1 2 3

1. Op de bestuurdersstoel.
2. Op de achterwand van de cabine.
3. In de beschermingsdoos.

1. Geïnstalleerd in de garage tegen de muur
2. Er mogen geen vreemde voorwerpen aanwezig zijn waardoor de ventilatieopeningen aan de voor- en achterkant worden geblokkeerd.
3. Geen brandbare materialen in de buurt van de uitlaatpijp

1. Geïnstalleerd tegen de muur van het magazijn
2. Er mogen geen vreemde voorwerpen de doorgang blokkeren de luchtroosters aan de voor- en achterkant.
3. Geen brandbare materialen rond de uitlaat pijp

De installatie van de machine vereist professioneel personeel om het te installeren.

Het wordt aanbevolen om hoogwaardige dieselbrandstof te gebruiken bij het tanken van de dieselkachel. Andere soorten brandstoffen, zoals kerosine, plantaardige olie, benzine, afvalolie, etc., kunnen niet worden gebruikt. Anders is de kachel kan een onaangename geur afgeven en er kan een storing optreden tijdens de werking.

MODEL

Model	CY5002	CY5004
Verschijning
Vermogen ZWH	8 kW
Verwarmingsmedium	Lucht
Brandstof	Diesel
Beoordelingen	DC12-24V/40W
Adapter	100-120Vÿ, 50-60Hz, 12V/12A Voor Amerikaanse gebruikers100-240Vÿ, 50-60Hz, 12V/12A Voor Europese gebruikers

PAKLIJST

Model		CY-5002	CY-5004
Hoofdmotor		1	1
Koolmonoxide module		1	1
Stroomkabel		1	1
Verlenglijn		1	1
Afstandsbediening	[YSW]	1	1
Roterende blaaspijpAdapter		/1	11
Machine bevestigingsstuk		4	4
Gebruiksaanwijzing		1	1
Geluiddemper met 1 bevestiging stuk en 2 schroeven		1	1
Inlaatpijp		1	1
Uitlaatpijp		1	1
Blaaspijp		4	1
Blaaspijpkm		4	/
Klem		6	6
Buisklem		2	2
Luchtfilterelement		1	1
Schroef voor het slot vangst		6	6
Snelkoppeling		/	1
Beschermhoes		1	1
Geluidemper vasthouden schroef		1	1
Bouten voor machinebevestiging		4	4

Raadpleeg het onderstaande installatieschema en lees de voorzorgsmaatregelen zorgvuldig door bij het installeren of gebruiken van:

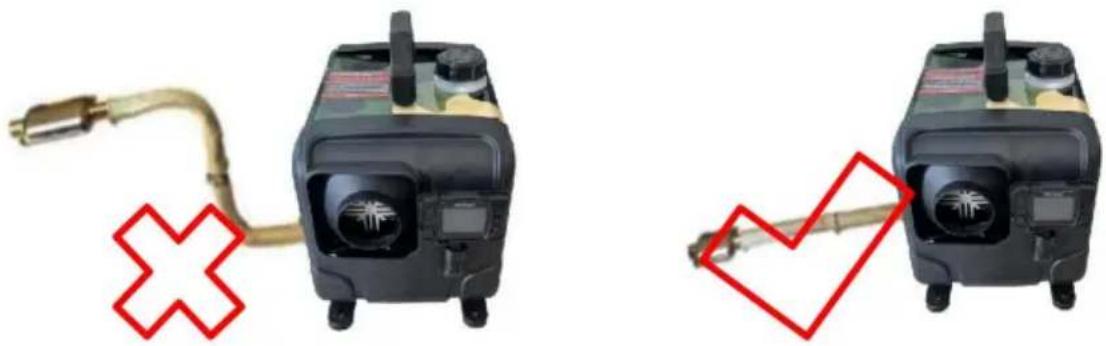

1. Geen zij-installatie:

ÿ Zij-installatie van de dieselverwarmer kan leiden tot olielekken in de machine

na een bepaalde gebruiksperiode, waarbij een grote hoeveelheid rook en koolmonoxide vrijkomt vergiftiging. Laat tijdens de installatie een ruimte van 10 cm rond de kachel om ervoor te zorgen goede ventilatie.

ÿ Als u de verwarming in een gebouw installeert:

① Als de kachel binnenshuis staat: Maak gaten in de muur voor de uitlaatpijp buiten worden geplaatst. Let op het isoleren van de uitlaatpijp, omdat deze zeer heet en kan brand veroorzaken.

② Als de kachel buiten staat: Het is noodzakelijk om de uitlaatpijp te verlengen tot voorkom dat de uitlaatgassen via de achterste ventilatorpositie het gebouw in worden gezogen van de verwarming, wat kan leiden tot koolmonoxidevergiftiging.

Onjuiste installatierichting Juiste installatierichting

2. Voorzorgsmaatregelen voor de stroomvoorziening:

ÿ De voeding voor de dieselkachel moet aan de volgende eisen voldoen:

Voltage: 12V; Stroom: y20A, hetzij van een directe stroombron of een batterij. Wanneer wordt gevoed door een batterij, laad de batterij niet op terwijl u de kachel gebruikt, omdat onvoldoende stroom kan storingen veroorzaken. Zorg voor een stevige en veilige verbinding naar de batterij. Het gebruik van klemmen voor fixatie kan resulteren in slecht contact.

ÿBij het verlengen van de stroomkabel voor de dieselverwarming moet de draaddiameter >2ÿ zijn. Het gebruik van een dunne draad kan leiden tot onvoldoende stroom, waardoor de verwarming niet om te werken. Gebruik na het aansluiten isolatietape om de verbinding te beschermen en om elektrische lekkages te voorkomen, die brand kunnen veroorzaken.

ÿSchakel de stroom niet uit als de dieselverwarming op hoog vermogen werkt. temperaturen. Dit kan een averechts effect hebben door de hoge temperaturen. Herhaaldelijk Dit kan permanente schade veroorzaken. Oplossingen:

- Als de stroom uitvalt en u de verwarming direct aanzet: Wacht tot de interne de warmte van de kachel is volledig verdwenen voordat deze voor normaal gebruik wordt ingeschakeld operatie.

- Als de kachel langdurig aan blijft staan na een stroomstoring: Onvolledige verbranding binnen kan een grote hoeveelheid rook produceren. Wacht tot de rook is opgetrokken en De verwarming start automatisch en functioneert normaal.

Het wordt aanbevolen om hoogwaardige dieselbrandstof te gebruiken bij het tanken de dieselkachel. Andere soorten brandstoffen, zoals kerosine, plantaardige olie, benzine, afvalolie, etc., kunnen niet worden gebruikt.

Anders kan de kachel een onaangename geur afgeven en Storing tijdens de werking.

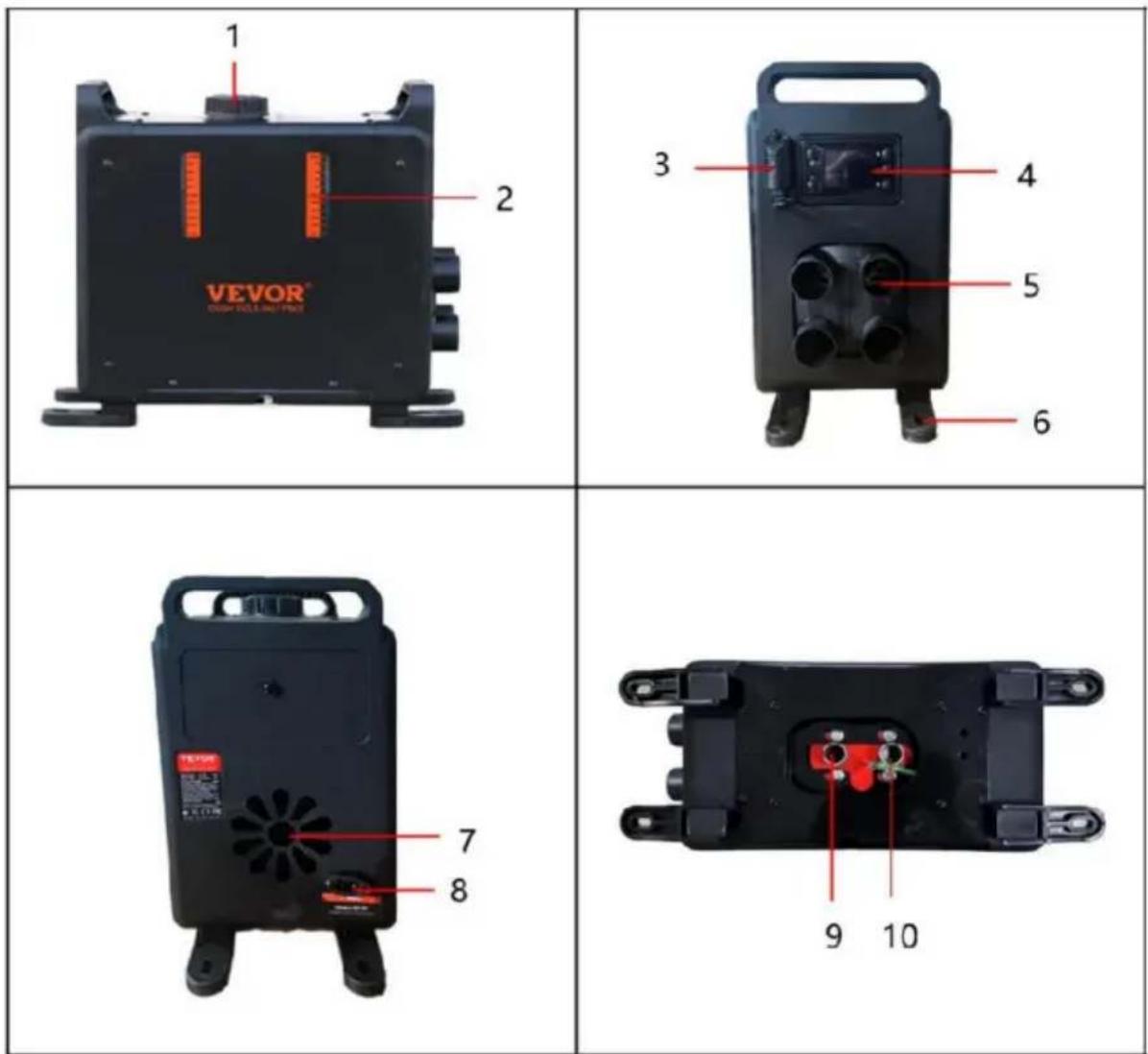

PRODUCTINFORMATIE

Model:CY-5002

	Brandstoftankpoort	2	Weegschaal brandstoftank
1 3	Koolmonoxidemelder	4	vloeibare kristalsluiter
5	Uitlaat	6	voetstuk
7	Luchtinlaat	8	Voedingspoort
9	-uitlaatpoort	10	Luchtinlaat

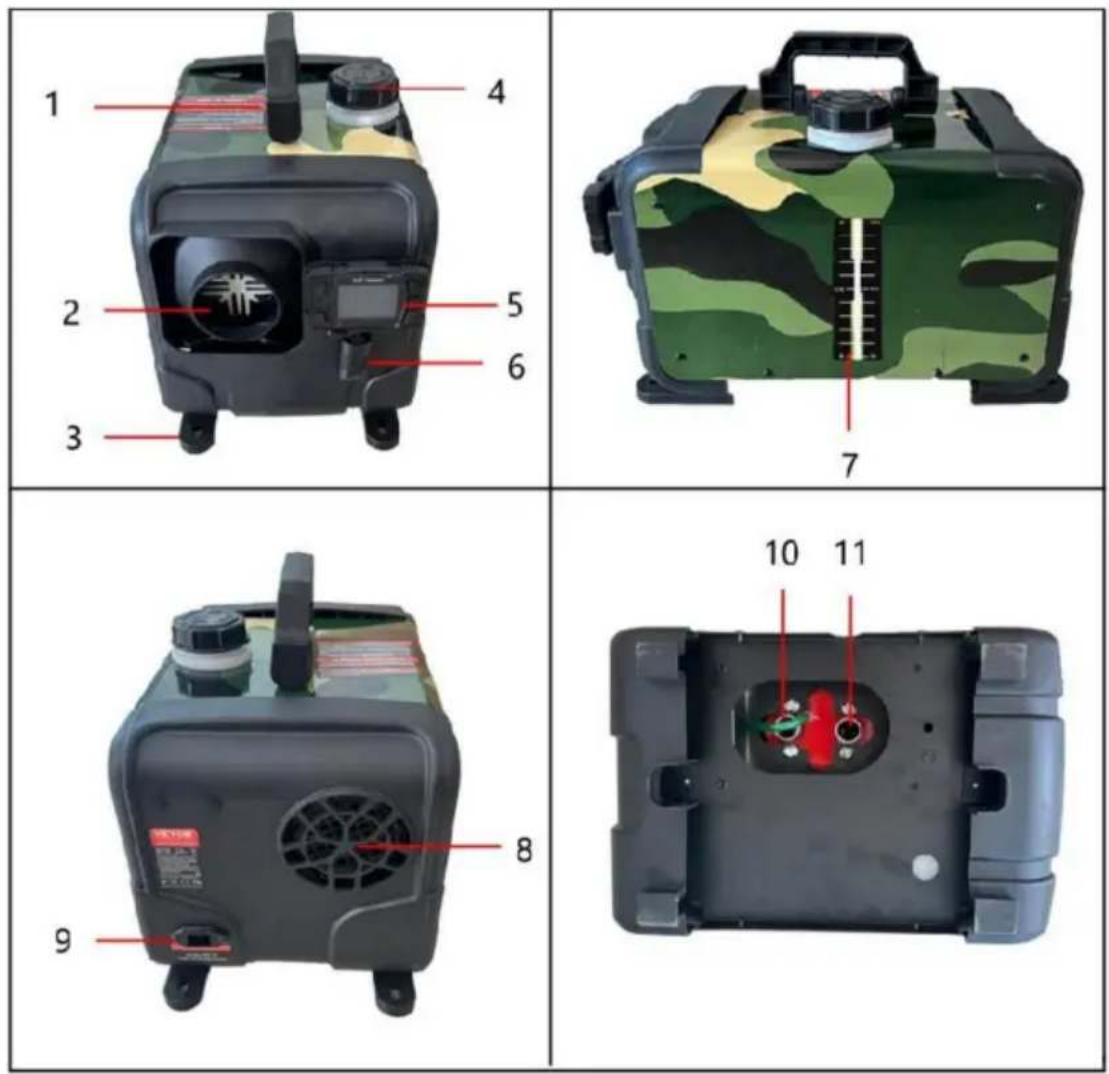

Model:CY-5004

1	hendel	2	Uitlaat
3	voetstuk	4	Brandstoftankpoort
5	vloeibare kristalsluiter	6	Koolmonoxidemelder
7	Weegschaal brandstoftank	8	Luchtinlaat
9	Voedingspoort	10	Luchtinlaat
11	uitlaatpoort

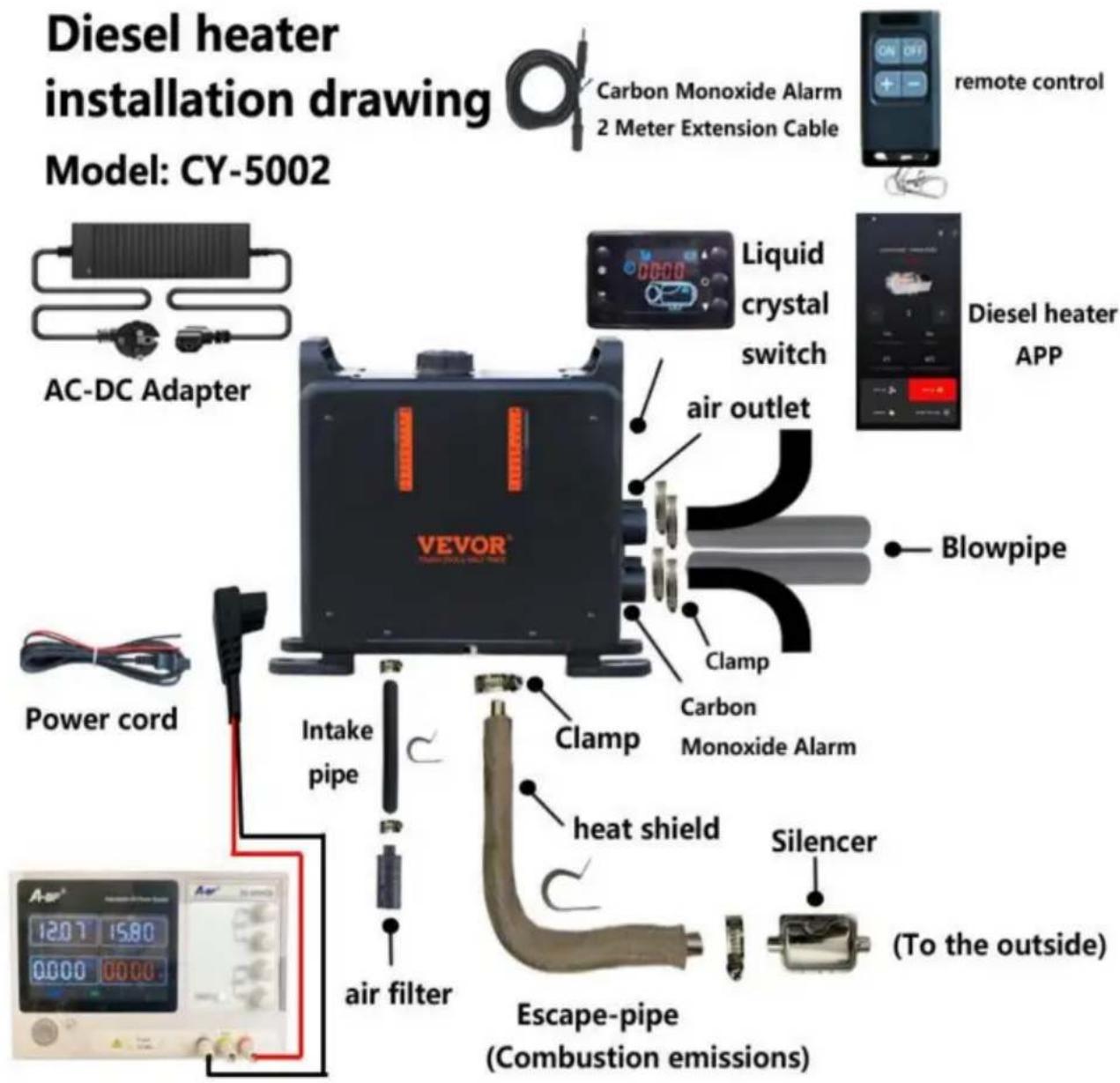

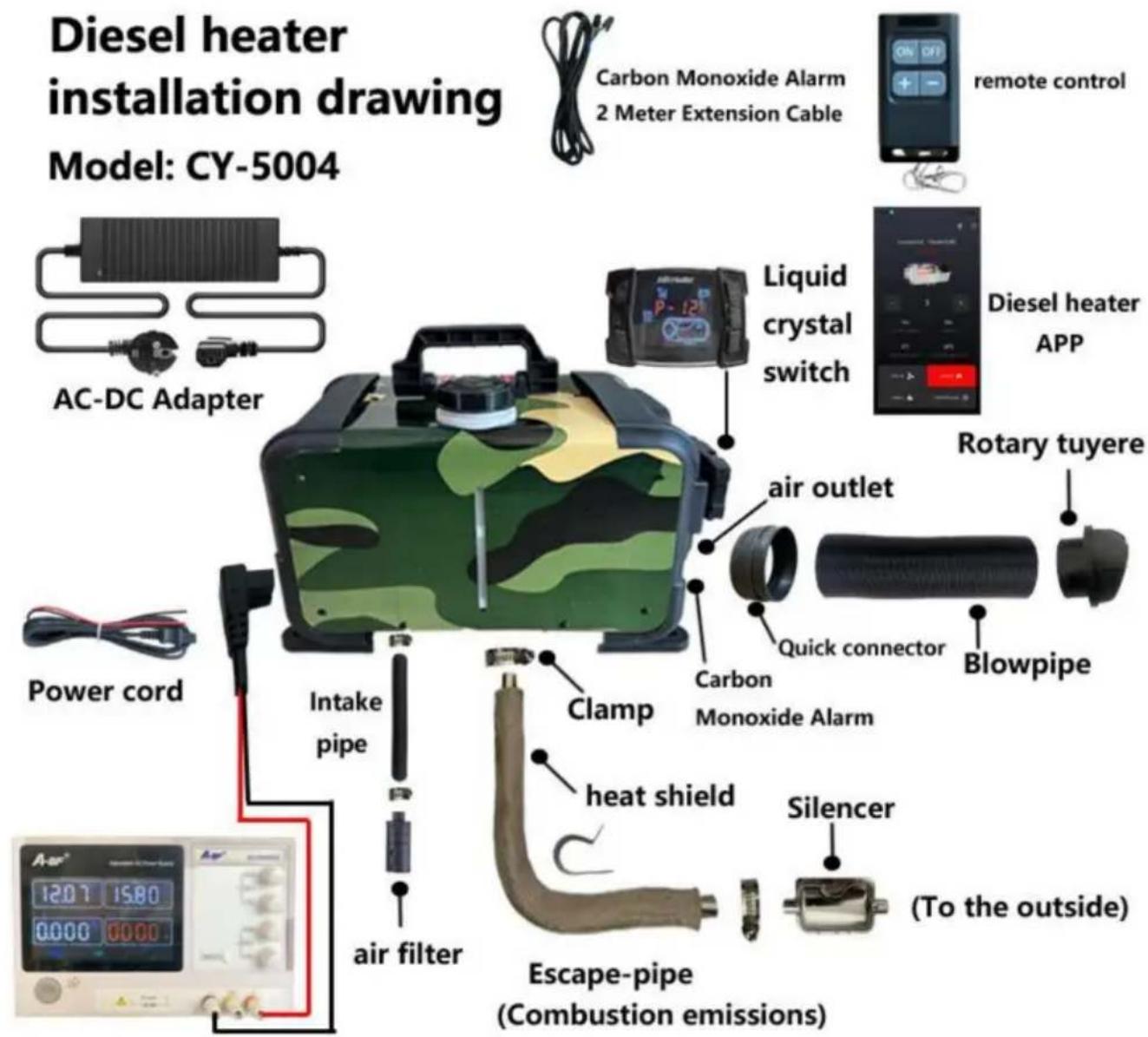

INSTALLATIEDIAGRAM

CY-5002:

Wanneer de kachel net is opgestart, is de stroomsterkte relatief hoog. Voor de stroomvoorziening is daarom een adapter met een spanning van 12-24V en een stroomsterkte van 12A of hoger nodig.

CY-5004:

Als de kachel net is gestart, is de stroom relatief hoog, dus een adapter met een spanning van 12-24V en een stroomsterkte van 12A of hoger is die nodig zijn voor de stroomvoorziening.

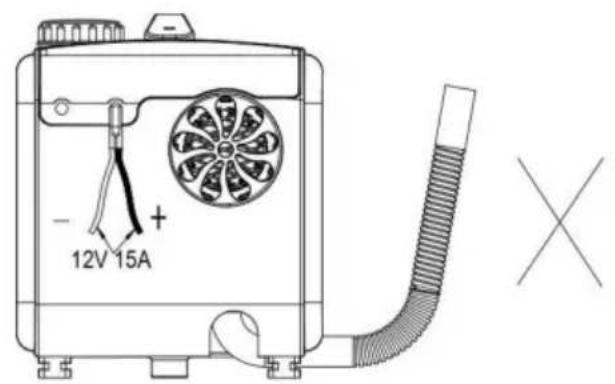

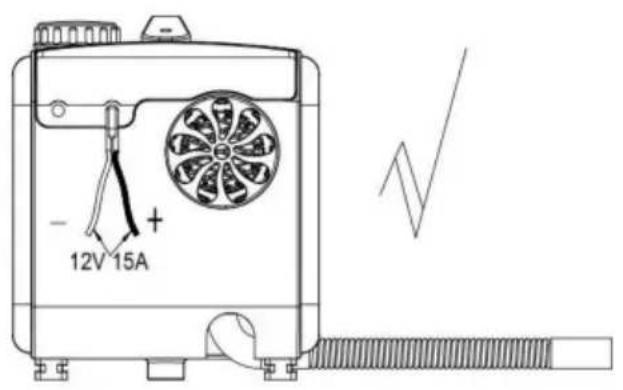

Waarschuwing:

1. De luchtinlaat mag niet geblokkeerd worden en moet open en vrij blijven.
2. Houd de uitlaatpijp vrij. De uitlaatpijp moet uit de buurt van
   alles wat ontvlambaar is, en vermijd het verwarmen en ontsteken van de ontvlambare goederen en het laden van vracht op de grond.
3. Om een optimale verbranding te garanderen, dient u er rekening mee te houden dat de rookafvoerpijp kan niet omhoog geplaatst worden, maar moet horizontaal of omlaag geplaatst worden.

- 12V 15A +

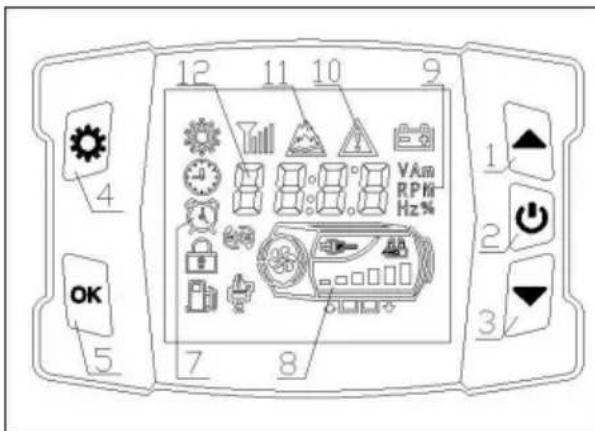

Bedieningsinstructies voor het paneel

Het bedieningspaneel wordt weergegeven in de volgende afbeelding

12 11 10 9 4 VAmm RP Hi Hz% OK 7 8 1 2 3

1. Toetsen toevoegen; 2.0n/0ff-knop; 3. Aftrektoets; 4. Insteltoets; 5.0K-toets;
2. Toestandssymbolen; 8. Hostschema; 9. Gegevenseenheid; 10. Foutsymbolen; 11. Plateausymbool; 12. Gegevens en parameters weergeven;

Weergavetijd: De tijd die wordt weergegeven in de stand-bymodus is de natuurlijke tijd. Looptijd: De tijd die wordt weergegeven in de opstartstatus is de tijd waarop de machine vanaf het

opstarten begint te werken.

Gebruikshandeling 1. Aan/uit-bediening

Houd in de uitgeschakelde toestand de knop " " 2 seconden ingedrukt om het apparaat in te schakelen. apparaat aan en op het display verschijnt de melding "Power on status", zoals in de bovenstaande afbeelding.

2) Uitschakeloperatie

Als het apparaat is ingeschakeld, houdt u de knop " " 2 seconden ingedrukt en het apparaat wordt uitgeschakeld. gaat het apparaat over naar het uitschakel- en afkoelingsproces en geeft "UIT" weer. Nadat het apparaat is afgekoeld naar beneden, het wordt afgesloten en geeft de "afsluitstatus" weer zoals hierboven weergegeven afbeelding. Forceer de stroom niet wanneer "OFF" wordt weergegeven. Stroom uit kan schade veroorzaken accessoires vanwege de hoge temperatuur in de machine en het onvermogen om af te voeren warmte! Wacht tot de machine in de uitgeschakelde toestand wordt weergegeven voordat u hem inschakelt uit!.

3) Handmatige bediening

De handmatige modus bestaat uit 6 versnellingen (H1-H6). H6 vertegenwoordigt de maximale vermogen, zoals weergegeven in de "ingeschakelde status" in de afbeelding hierboven. Gebruik de toets "ÿ" of "ÿ" om de versnelling te verhogen/verlagen.

4) Automatische moduswerking

Automatische modus, zoals weergegeven in de bovenstaande afbeelding, met een instelling van 18ÿ. Gebruik de Met de toetsen "ÿ" of "ÿ" kunt u de temperatuurwaarde verhogen of verlagen en het bereik instellen tot 0-40ÿ. Druk lang op de "handmalige/knop gedurende 2 seconden om te schakelen tussen automatische modi. Automatisch opschakelen/terugschakelen buiten de ingestelde temperatuurbereik van ± 3ÿ.

2. Overschakelen naar weergave van gegevens bij opstarten

Inschakelstatus: druk kort op de knop " " oschtakelen tussen het weergeven van gegevens in de volgende volgorde:

versnelling (of ingestelde temperatuur) -> shell temperatuur -> werkspanning -> omgevingstemperatuur temperatuur ->Koolmonoxideconcentratie

3. Temperatuureenheid omschakelen

Houd de toetsen " "+"ÿ" tegelijkertijd 2 seconden ingedrukt om de temperatuureenheid naar "Fahrenheit/Celsius".

Druk in de uitgeschakelde toestand gelijktijdig op de knop "ÿ" of "ÿ" gedurende 2 seconden.

seconden om de oliepomp handmatig te bedienen om olie te pompen. Laat de knop los en stop met het oppompen van olie.

5. Plateaumoduswerking

Houd de toetsen " "+"OK" tegelijkertijd 2 seconden ingedrukt om de hoge-

hoogtemodus. De

geeft het begin van de modus voor grote hoogte weer.In de modus voor grote hoogte

pictogrammodus, de windolieverhouding neemt af om zich aan te passen aan hypoxie op grote hoogte, € Houd de toetsen " "+"OK" 2 seconden ingedrukt om de modus voor grote hoogte te verlaten.

6. Tijd aan/uit tijd werking

Houd de toetsen "OK"+ "ÿ" 2 seconden ingedrukt om de timerinstelling te openen

interface, en het indicatorsymbool " wordt weerggeven. Weergave om in te stellen de uitschakeltijd en niet de opstarttijd instellen. Als de timerfunctie al is ingeschakeld, schakelt u de timerfunctie uit en gaat het symbool " " uit.

10:00

1) Druk op de toets "ÿ" of "ÿ" om de tijdswaarde aan te passen. Het tijdsaanpassingsbereik is van 00:00 tot 23:59
2) Druk op de toots " " om te wisselen en de positie van het nummer aan te passen, en de Het overeenkomstige nummer zal knipperen.
3) Druk op de knop "OK" of bedien het apparaat 15 seconden zonder knop om de instellingen op te slaan. waarde instellen. Als u de opstarttijd instelt, schakelt u over naar de uitschakeltijd instelling. Anders verlaat u de timerinstelling.
4) Druk op de " "-toets om de ingestelde waarde niet op te slaan. Als u de opstarttijd instelt, schakelt u over naar de instelling voor de uitschakeltijd. Anders verlaat u de timerinstelling.
5) Druk in de niet-ingestelde toestand op de toets " " om door de weergave van de geplande tijd voor de dag.

Nadat u de timerfunctie hebt geactiveerd, start de klok automatisch wanneer deze bereikt de geplande opstarttijd; Automatisch uitschakelen wanneer de geplande opstarttijd is bereikt; uitschakeltijd is bereikt. Wanneer het paneel is uitgeschakeld, is de timerfunctie De status wordt opgeslagen en na het inschakelen wordt de status van de timerfunctie hersteld.

Als de timerfunctie niet handmatig wordt uitgeschakeld, zolang de klok de gewenste tijd bereikt de geplande aan/uit-tijd, wordt het apparaat automatisch in-/uitgeschakeld.

7. Werking van de kloksynchronisatie

Houd de "OK"-knop 2 seconden ingedrukt om de klokinstelling te openen

interface en het indicatorsymbool""wordt weergegeven.

1) Druk op de toets "ÿ" of "ÿ" om de tijdswaarde aan te passen. Het tijdsaanpassingsbereik is van 00:00 tot 23:59
2) Druk op de toets " " om te wisselen en de positie van het nummer aan te passen, en de Het overeenkomstige nummer zal knipperen.
3) Nadat u de tijd hebt aangepast, drukt u op de knop "OK" of bedient u de tijd zonder knop.
15 seconden om deze interface te verlaten. Synchroniseer automatisch de telefoontijd wanneer verbinding maken met de app.

8. Afstandsbedieningsaanpassingsbewerking

Houd in de uitgeschakelde toestand de toetsen “ ”+“sedonden ingedrukt om het menu te openen de interface voor de afstandsbediening, zoals weergegeven in de volgende afbeelding.

HFAI

1) Druk op de toets "ÿ" of "ÿ" om het opslagadres aan te passen: HFA1ÿHFA2ÿ

HFA3ÿHFA4ÿ kommt overeen met vier afstandsbedieningen.

2) Selecteer het nummer van de afstandsbediening, druk op een willekeurige toets op de afstandsbediening, de De machine zal de code succesvol matchen en de matchstatus verlaten.

3) Druk op de toets ⚙ om het koppelen van de afstandsbedieningscode af te sluiten.

*Vereisten voor afstandsbediening: frequentieband 433 MHz, 24-bits code.

9. Storingsalarm

Zoals weergegeven in de onderstaande afbeelding knippert het bijbehorende storingssymbool en de corresponderende defecte component icoon knippert. De weergegeven data is de fout De betekenis ervan is te vinden in de fouttabel.

[ - ]

*Bougies, oliepompen, ventilatoren, sensoren, stroom benodigdheden en andere symbolen knipperen om aan te geven dat de overeenkomstige componenten defect zijn.

10. Dit paneel ondersteunt mobiele apps om dit apparaat te bedienen via Bluetooth.

Gebruiksaanwijzing

1. Het is verboden om het te gebruiken in omgevingen met een hoge luchtvochtigheid, geleidende stof.ontvlambare en explosieve gassen, stof, materialen, corrosieve media, sterk licht blootstelling en sterke magnetische, hoogspannings- en hoogstroomapparatuur in de nabijheid.

2. Voedingsspanningsbereik: DC24V controller toepasbaar (18-32)V; DC12V-controller is geschikt voor (9-16)V; andere spanningsregelaars zijn niet geschikt onderling verwisselbaar zijn en het is verboden de geldende spanningsgrenzen te overschrijden.

3. Open de controllershell niet zonder toestemming.

4. De apparatuur moet strikt volgens de vereisten worden geïnstalleerd en gebruikt onder veilige omstandigheden.

5. Wanneer het lichaam heet is en de ventilator niet normaal kan werken, is het noodzakelijk om Koel het lichaam snel af, blaas koude lucht in het verbrandingsinlaatgat om af te koelen omlaag en verlaag de lichaamstemperatuur onder de 80ÿ. Voorkom hoge temperaturen schade aan componenten of brand.

Bij het verwarmen van de apparatuur is het noodzakelijk om ervoor te zorgen dat elk luchtkanaal onbelemmerd is en dat de pijpleiding vrij is van bochten, druk en blokkades in om de verwarmingsefficiëntie en de normale werking van de apparatuur. Geblokkeerde kanalen kunnen hoge temperaturen in het lichaam veroorzaken, verminderen verwarmingsrendement, verkort de levensduur van de apparatuur of beschadigt de apparatuur. Het gebruik van Om een normaal gebruik en een lange levensduur van de apparatuur te garanderen, is gekwalificeerde brandstof essentieel.

Foutentabel

Schuld code	Oorzaak van storing	behandeling
E-2	Stroomvoorziening spanningsbereik	Normaal bereik: 24V (18-32V), 12V (9-16V) Controleer of de accu of generator functioneert goed, en controleer of de zekering verouderd is
E-3	Ontstekingsplug storing	1. Controleer of de ontstekingsbougie niet goed is aangesloten aangesloten.2. De ontstekingsbougie is defect; vervang de ontstekingsbougie. plug.3. Het moederbord is defect. Vervang het moederbord.
E-4	Oliepomp storing	1. Controleer of de oliepompplug los zit en verkeerd verbonden.2. Controleer de hoofdkabelboom op ontkoppeling.3. Oliepomp is defect. Vervang de oliepomp.
E-5	Hoge temperatuuralarm (inlaat lucht>50yÿ behuizing>230ÿ)	1. Onjuiste of defecte oventemperatuur sensortype; vervang de sensor.2. Het moederbord is defect. Vervang het moederbord.3. Controleer of de luchtuitlaat- en uitlaatpijpen goed zijn aangesloten gebogen of te lang, waardoor de ventilatie wordt beïnvloed en voorkomt dat warmte verloren gaat.4. Controleer of de ventilator normaal draait
E-6 Ventilatorstoring	1. Controleer of de ventilatorwaaier van de auto goed is vastgelopen.2. Controleer of de ventilatorplug los zit en verkeerd verbonden.3. De ventilator is defect. Vervang de ventilator.4. Controleer of de inductie van het windwiel magneet ontbreekt of heeft de verkeerde polariteit.5. Controleer of de windsnelheid van het moederbord sensor is normaal.6. Het moederbord is defect; vervang het moederbord bord.
E-7	MededelingMislukking	Kabelbomen detecteren
E-8	Zet de motor	1) Controleer op olietekort, lage temperatuur stolling van olie, geblokkeerd oliecircuit en vastgelopen oliepomp2) Controleer of de zuurstofinlaat en -uitlaat goed werken kanalen zijn vrij van obstakels3) Controleer of de behuizingtemperatuursensor in volledig contact met de behuizing en als de druk de lente is sterk.
E-9 Sensorstoring	Is de temperatuursensor-aansluitdraad en connector beschadigd of los, en is de sensor beschadigd
E-10	Mislukte startup	1) De temperatuur van de behuizing is te hoog en de behuizing is na 3 minuten starten niet gekoeld. 2) Er zit veel witte rook inhet uitlaatgas. 2.1) Controleer of het filterscherm naast de ontstekingsbougieschoon is. Als het niet schoon is, maak het dan schoon of vervang het. 2.2) Controleer of de oliepomp krachtig olie spuit. 2.3) Controleer of de ontstekingsbougie verouderd is. 3) Er zit een kleine hoeveelheid witte rook of geen rook in het uitlaatgas. 3.1) Controleer op olietekort, bevroren of geblokkeerde oliecircuits.3.2) Controleer of de oliepomp vastzit of beschadigd is, en of de oliepomp niet goed functioneert. 3.3) Controleer of de verbrandingsinlaat- en uitlaatkanalen vrij zijn.3.4) Controleer of de ontstekingsbougie beschadigd is. 3.5) Is de speling tussen de binnenwindturbine te groot? 4) Ontsteeknormaal, maar meld nog steeds een storing in de ontsteking.Controleer of de behuizingtemperatuursensor volledig contact maakt met de behuizing, of de drukveer sterk is en of de sensor goed functioneert.
De uitlaatpijpwordtrood	Abnormaleverbrandingpomp	Onmiddellijke uitschakeling is vereist en de aluminium behuizing moet worden gedemonteerd om te controleren of de verbrandingskamer is afgedicht of vervangen;kamer of olie
Abnormaal geluidEn	Uitlaat verstopping	Het moet onmiddellijk worden uitgeschakeld en gecontroleerd op blokkades in de uitlaatpijp, demper en uitlaatopening. Als er blokkades zijn, reinig ze dan en hervat de normale werking;
Olielekkage	Interneolielekkage van de machine	1. De verwarming kan niet aan de zijkant worden geïnstalleerd en het zuurstofgat aan één kant van de ontstekingsbougie zorgt ervoor dat olie langs het gat naar buiten stroomt.leeftijdcorrecte installatiemethode is om de inlaat-/uitlaatpoorten naar beneden te richten; 2. Slechteoliekwaliteit veroorzaakt verstopping van hetontstekingsbougie-verstuivingsnetwerk in deverbrandingskamer, dat niet ontsteekt en langs de uitlaatpijpnaar buiten stroomt. Het ontstekingsbougie-verstuivingsnetwerkmoet worden vervangen en hoogwaardige diesel moetworden vervangen; 1. Controleer of er een verstopping
Zwartuitstralenwij zijnde	Onvoldoendezuurstofopnameen koolstofopbouwbij de verbrandingkamer	in de inlaatbuis zit waardoor er onvoldoende zuurstof wordtingenomen; 2. De kleine ruimte van deluchtinlaatpositie leidt tot obstructie van de luchtinlaat; 3.Demonteer de interneverbrandingskamer van de machine om te controlerenop koolstofafzettingen en vervang de verbrandingskamer tijdig;
Blauwuitstralenwij zijnde	Slechte oliekwaliteit	Dieselkachels kunnen alleen op hoogwaardige diesel draaien.In de winter moet negatieve-temperatuurdiesel worden gebruikt.
Emittwitwij zijnde	Ontstekingsstoring	1. Controleer of het interne pompolievolume van de machinete hoog is, waardoor de ontstekingsbougie niet ontsteekt. Deolieleiding moet worden verwijderd en 2-3 keer opnieuwworden gestart voordat deze weer normaal wordt, envervolgens moet de olieleiding worden geplaatst; 2. Gebruik eenföhn om een tijdje in de inlaatbuis te blazen totdat deze goedwerkt; 1. Controleer of de brandstoftank is gevuld met
Dagen de DieselgeelR	ondersteundverbranding	diesel, aangezien andere brandstoffen geur kunnenveroorzaken; 2. Open de behuizing vande machine om te controleren op olielekkage binnenin; 1. Voorverlenging of
Plasticgeur	Of er externeaccessoiresgebruikt moeten worden	aanpassing is de aankoop van hittebestendigeaccessoires vereist, anders veroorzaakt de hogehitte van de kachel een onaangename en scherpe geur;2. De verlengbuis mag niet gebogen of te lang zijn, omdatditervoor zorgt dat de warmte niet kan worden afgevoerd en eenhoge interne temperatuur een plastic geur zal produceren;3. De installatie van geperforeerde uitlaatpijpenheeft geen bescherming nodig. Normaal gesproken wordt uitlaatgas afgevoerd via de uitlaatpijpen. Als het een houten vloer is, moeten er grote gaten worden gemaakt en moeten er ijzeren platen worden gebruikt ter bescherming. De hitte van de uitlaatpijp kan oplopen tot 400 graden en er mogen geen kleefstoffen op het oppervlak worden aangebracht, anders veroorzaakt het een onaangename geur en zelfs koolmonoxideproductie. Er moeten hittebestendige materialen worden gekocht voor het afdichten

GEBRUIKSAANWIJZING CO-CONTROLLER

R1,75 56MM 26.5MM 1 2

Model: C21

ÿSensorsonde

ÿLinkstekker

Productspecificaties/parameters

1. Om het risico op koolmonoxidevergiftiging door onjuiste installatie te voorkomen, is het product uitgerust met een koolmonoxidealarm. Wanneer het koolmonoxidegehalte in de afgesloten ruimte 300 ppm bereikt, zal de LCD-schakelaar CO vragen om de limiet te overschrijden. Wanneer het gehalte 500 ppm bereikt, zal een alarm worden geactiveerd en zal de machine worden uitgeschakeld. Het lekpunt moet onmiddellijk worden gecontroleerd en gerepareerd voordat het voor gebruik wordt opgestart.
2. Het koolmonoxide alarm is uitgerust met een 2m verlengkabel, waarmee de sonde in elke positie kan worden geïnstalleerd. Het wordt niet aanbevolen om het te ver van de dieselverwarming te installeren of te dichtbij.

Configuratietabel - Model: C21
N DE.	Functie	Parameter NR.		Functie	Parameter
1 detectiebereik 0-990ppm	7			operatie temperatuur	-20~50
2	Detecteren overbelasting	2000ppm8		Druk Bereik	Standaard atmosferisch druk ± 10%
3	herhaalbaarheid	± 3%	9	Levering Spanning	5,2 V ± 0,5 V
4	Reactietijd (t90)	30 seconden	10	consumptie	<10,0 mA
5	Oplossing verhouding	5 ppm	11	Verlenglijn	2m
6	Nul drift (-20~40 )	10 ppm	/	/	/

Noodresponsmethoden voor controlleralarmen

1. Wanneer de CO-concentratie binnen het detectiebereik van de controller ligt overschrijdt de limiet, dan zal de schakelaar een fout weergeven/zal het controlelampje van de controller gaan branden flitser en de schakelaar schakelt de verwarming automatisch uit om een continue toename van de CO-concentratie; Ventilatie moet onmiddellijk plaatsvinden (indien de omgeving is smal en de omstandigheden het toelaten, open de ventilatieopeningen om creëer zoveel mogelijk een open omgeving. Wanneer de omgeving open is of als de ventilatie onhandig is, wordt aanbevolen om de ventilatie-apparatuur te vergroten om de luchtcirculatie te versnellen en CO-gas af te voeren) en personeel in de omgeving moet onmiddellijk worden geëvacueerd uit de omgeving waar de de huidige CO-concentratie overschrijdt de norm;
2. Als de installatie- en gebruiksomgeving correct is, wordt aanbevolen dat personeel keert terug naar het werkgebied en start opnieuw om de CO-concentratie te controleren kijken of het aan de normen voldoet.

3. Tijdens het gebruik van dit product is het belangrijk om de luchtkwaliteit op lange termijn te behouden circulatie en controleer regelmatig de concentratie koolmonoxide (internationale norm 50 mg/m ^3 y 40 PPM) om de persoonlijke veiligheid te waarborgen. Als Als er symptomen van koolmonoxidevergiftiging optreden (zoals duizeligheid, hoofdpijn, misselijkheid, enz.), moet men onmiddellijk uit de buurt van de bron van de vervuiling blijven, frisse lucht inademen en medische hulp zoeken.

4. Dit product maakt gebruik van elektrochemische sensoren, die gemakkelijk worden beïnvloed door lokale temperatuur- en vochtigheidsinterferentie, wat resulteert in een lichte impact op de detectienauwkeurigheid. Gebruik dit product daarom objectief en redelijk om uw veiligheid te garanderen. De levensduur ervan wordt beïnvloed door de omgeving en de nauwkeurigheid van de sensor wordt regelmatig getest. Als de fout te groot is, vervang dan de sensor.

5. Zelfs als er een koolmonoxidemelder is geïnstalleerd, moet de kamer goed geventileerd worden om te voorkomen dat er tijdens de slaap te veel CO wordt uitgestoten, omdat dit niet tijdig kan worden aangepakt.

Voorzorgsmaatregelen en gebruiksspecificaties

1. Open de behuizing van het product niet zomaar. Voorkom dat externe krachten de sensor beschadigen.
2. Producten mogen niet in contact komen met organische oplosmiddelen (waaronder siliconenrubber en andere kleefstoffen), coatings, chemicaliën, stookolie en gassen met een hoge concentratie;
3. Het product mag tijdens gebruik en opslag niet volledig worden ingekapseld met harsmaterialen en mag ook niet gedurende lange tijd in een anaërobe omgeving worden ondergedompeld, anders zal dit de prestaties van de sensor schaden; Beïnvloedt de detectienauwkeurigheid van het product;
4. Dit product mag niet gedurende langere tijd worden gebruikt in omgevingen met corrosieve gassen;
5. Tijdens de installatie en het gebruik is het noodzakelijk om verticale luchtinlaat van voren te vermijden;
6. De luchtinlaat van het product mag niet geblokkeerd of verontreinigd zijn;
7. Dit product moet stevig worden geïnstalleerd en mag niet worden blootgesteld aan overmatige schokken of trillingen;
8. Niet gebruiken als de schaal beschadigd of vervormd is;
9. Verbied langdurige opslag en gebruik van dit product in alkalische oplossingen met een hoge concentratie. gassen;
10. Vervang de controller tijdig door een nieuwe wanneer de verwachte levensduur is bereikt;
11. Verbied langdurige opslag en gebruik van dit product in alkalische gassen met een hoge concentratie;
12. Vervang de controller tijdig door een nieuwe wanneer de verwachte levensduur is bereikt;

BLUETOOTH-WERKING

Zoek en download de bijbehorende APP-naam "AirHeaterCC"

U kunt er ook voor kiezen om de onderstaande QR-code met uw telefoon te scannen en op het bijbehorende systeem te klikken om te downloaden. Volg vervolgens de onderstaande stappen om het apparaat met uw telefoon te verbinden en te bedienen.

ÿ1ÿOptie is voor Android-systeem

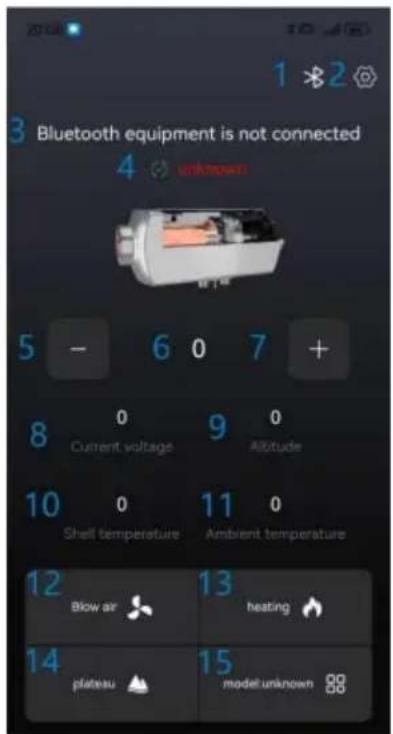

1. Schakel de Bluetooth-functie van de telefoon in, voer het APP-programma uit

om de volgende interface te openen:

verbindingsstatus, 4, Apparatuurstatus en foutbeschrijving,

5, "-" toets, 6,

Weergave temperatuur/versnelling, 7,

"+" toets, 8,

Werkspanning, 9,

Hoogte, 10,

Temperatuur aluminium behuizing, 11,

Omgevingstemperatuur, 12,

Ventilatiemodus, 13, Aan/

uit verwarmingsknop, 14,

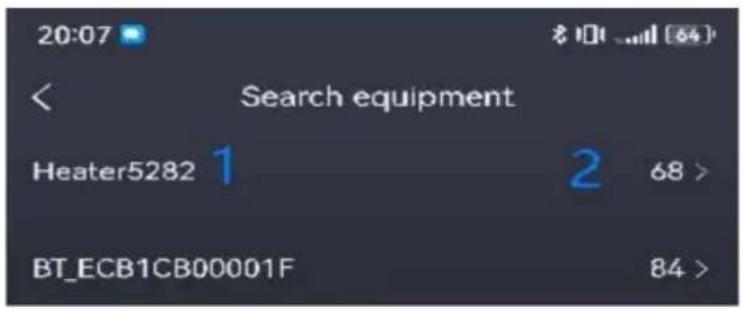

Druk op de yBluetooth-linkknopy om de volgende pagina te openen:

20:07 Search equipment Heater5282 1 2 68 > BT_ECB1CB00001F 84 >

5282

Selecteer 1 als "Verwarmings-+Machinecode" (wanneer het apparaat is ingeschakeld, kort (Druk op de OK-knop op het schakelpaneel om deze weer te geven)ÿ(De machinecode op de afbeelding is alleen ter referentie, en de daadwerkelijk weergegeven machinecode zal zegevieren.)

2 is de sterkte van het Bluetooth-signaal (zoals weergegeven in signaal 68 hierboven, de hoe kleiner de waarde, hoe sterker het signaal). Als er geen apparaat wordt gevonden, controleer dan of er zijn er al andere telefoons verbonden met dit apparaat (elk apparaat kan alleen verbonden met één telefoon), of zet het apparaat opnieuw aan en schakel de Controleer of de Bluetooth-functie van de telefoon actief is voordat u doorgaat naar de eerste stap.

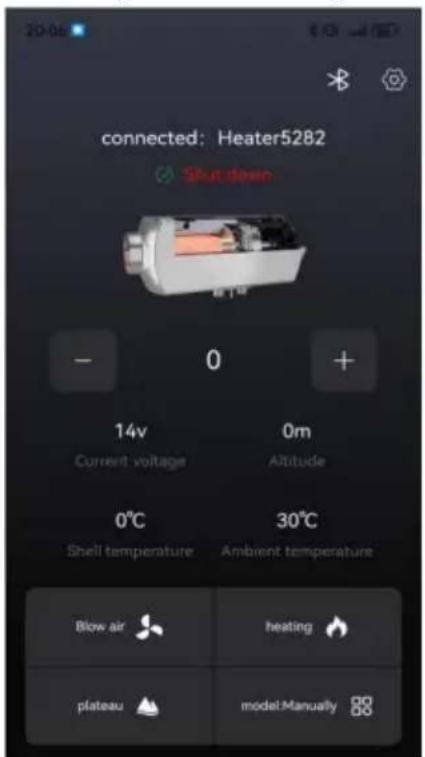

3. Nadat de koppeling succesvol is uitgevoerd, wordt het weergegeven zoals weergegeven in de volgende afbeelding:

Inschakelstatus
(temperatuurmodus)

1) Inschakelen

In de uitschakelmodus drukt u op de [verwarmingsknop], het apparaat wordt voor een bepaalde tijd ingeschakeld.

verwarmen en geeft de "power on status" weer zoals weergegeven in de bovenstaande afbeelding. Druk op de [+] knop om het apparaat op te schakelen, druk op de [-] knop om het apparaat terug te schakelen, druk op de [modusschakelaar] knop om te schakelen tussen handmatige/constante temperatu modus (0-40 graden), en druk op de [plateauknop] knop om te schakelen tussen plateau-/vlaktemodus.

2) Uitschakelbewerking

Druk in de ingeschakelde stand op de [verwarmingsknop] en het apparaat gaat in de afsluiten en koelen, met de melding "koelen bezig". Het apparaat kan

mag pas worden uitgeschakeld nadat het apparaat is afgekoeld en de "uitschakelstatus" weergeeft, zoals weergegeven in de bovenstaande afbeelding.

3) Ventilatiewerking

Druk in de uitgeschakelde toestand op de ventilatieknop om de ventilatie in of uit te schakelen en Pas de ventilatorsnelheid aan door op [+] of [-] te drukken.

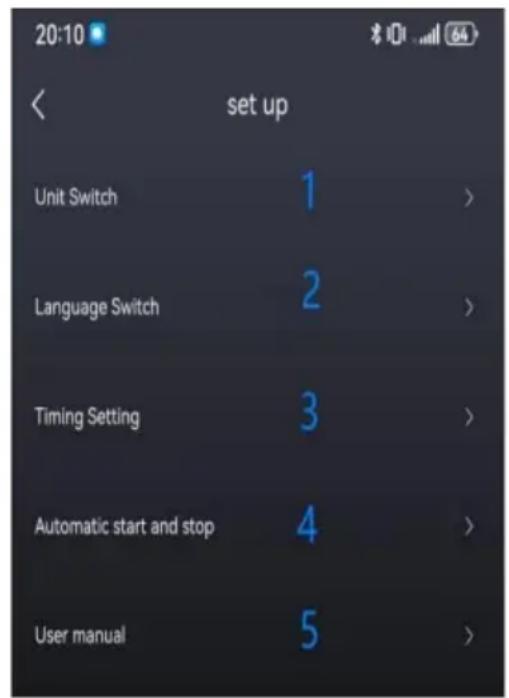

4. Stel paginabeschrijving in:

1) De eenheidsinstellingen omvatten: Fahrenheit, Celsius, voeten, metersÿ
2) Taalinstellingen omvatten: Chinees, Engels, Spaans, Frans, Duits, Italië, Polen, Nederland, Zweden, Russisch.
3) De timingfunctie omvat: maandag tot Zondag, en kan worden ingesteld op starttijd, sluitingstijd tijd, enkele tijd en cyclusmodus.
4) Automatische start-stopfunctie: Nadat u de auto heeft gestart, start u de auto weer op. ingeschakeld, werkt de machine effectief in constante temperatuurmodus (sommige apparaten doen dat hebben deze functie niet).
5) De gebruikershandleiding bevat foutcodes en methoden voor probleemoplossing.

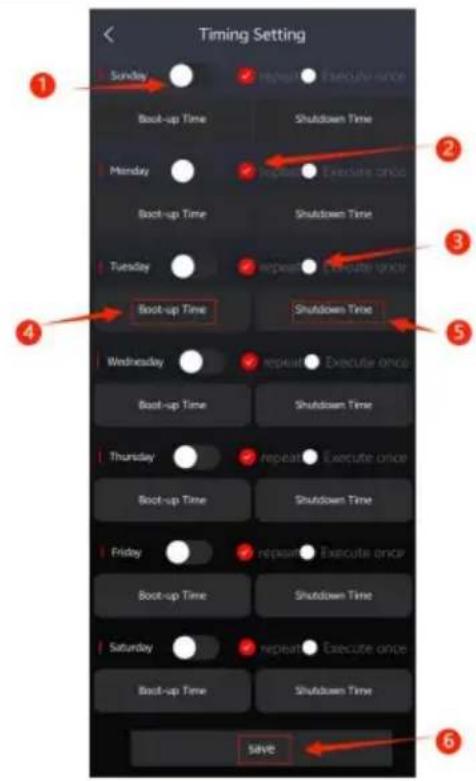

5. Beschrijving van de tijdsgebonden pagina:

Uitvoering in lus y3y

Eenmaal uitvoeren y4y

ÿ5ÿTijd voor aan- en uitzetten van

apparatuur ÿ6ÿOpslaan.

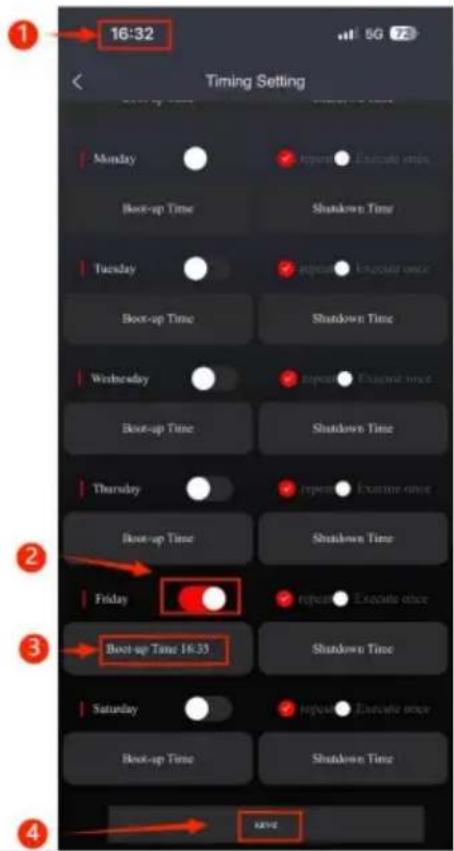

Stel de opstarttijd in de afgesloten stand in, zoals weergegeven in de afbeelding links.

ÿ1ÿ Huidige tijd ÿ2ÿ

Open timer y3y Stel

een getimede starttijd in ÿ4ÿ

Opslaan

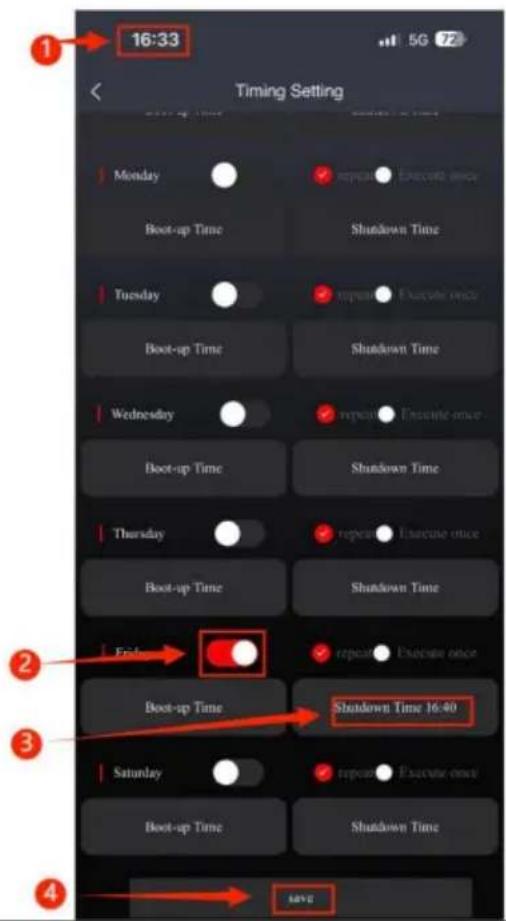

Stel de uitschakeltijd in als het apparaat is ingeschakeld, zoals weergegeven in de afbeelding links.

ÿ1ÿ Huidige tijd ÿ2ÿ

Open timer ÿ3ÿ

Stel een getimede uitschakeltijd in y4y Opslaan

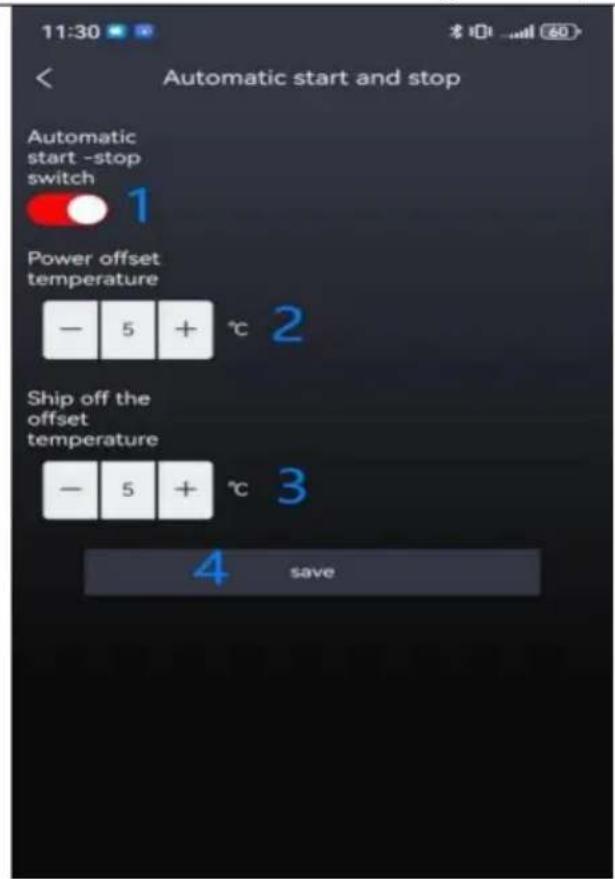

6. Automatische start-stopfunctiepaginabeschrijving:

1.Knop aanÿ
2. Selecteer de opstarttemperatuur van het apparaat (3-10 y)
3. Selecteer de uitschakeltemperatuur van het apparaat (3-10 y)
4.

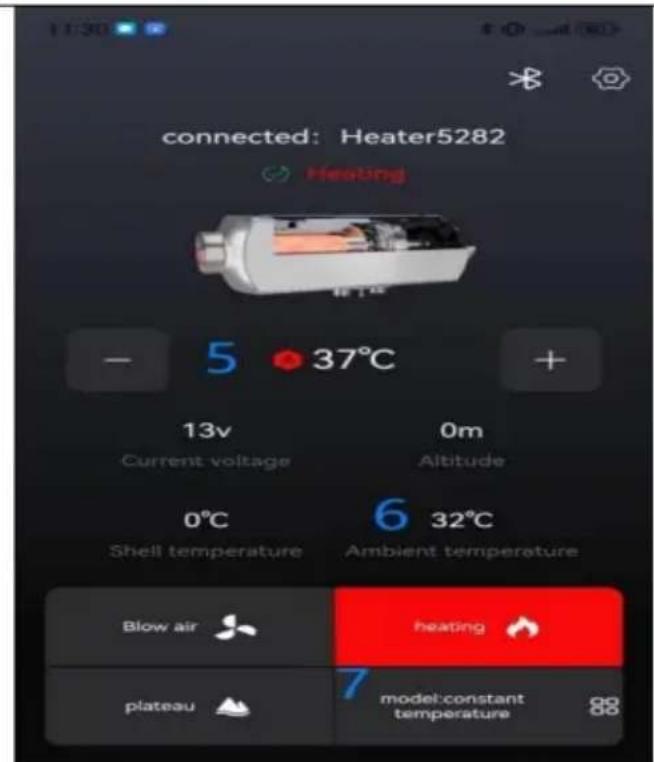

Opslaan 5. (A-Automatisch) In de automatische aan/uit-modus kan de gewenste temperatuur worden aangepast door op de knoppen [+] en [-] te drukken (0-40 y

)

1. De omgevingstemperatuur van de apparatuur is de referentietemperatuur
2. Automatische start/stop is alleen effectief bij het werken in de constante temperatuurmodus. Het bovenstaande diagram toont: stel de temperatuur in op 37 y, zet de

temperatuur tot 5 y, zet de temperatuur tot 5 y, stop met verwarmen wanneer de omgevingstemperatuur van het apparaat 42 y is, en zet verwarmen aan wanneer de omgevingstemperatuur van het apparaat 32 y is (de getimede aan (functie is ook effectief)y

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

VK

REP

YH CONSULTING LIMITED.

Technische ondersteuning en e-garantiecertificaat
