MANUALE UTENTE CY-29 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

RISCALDATORE DIESEL

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da rappresenta una stima dei risparmi di cui potresti beneficiare acquistando determini strumenti con noi rispetto ai principali marchi top e dosi non necessariamente intendiamo coprire tutte le categorie di strumenti da noi offerti. Siete gentilmenti ricordiamo di verificare attentamente quando effettui un ordine con noi se in realtà risparmiano la metà rispetto ai marchi più importanti.

VEVOR®

TOUGH TOOLS, HALF PRICE

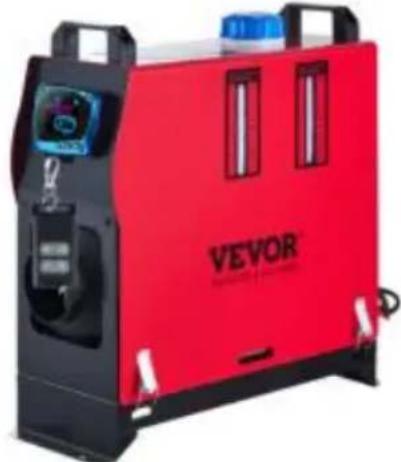

DIESEL HEATER

MODELLO:CY-30 MODELLO:CY-28

Simbolo	Descrizione del simbolo
	Avvertenza: Per ridurre il rischio di lesioni, l'utente deve le attentamente il manuale di istruzioni.
	Questo simbolo, posto prima di un commento sulla sicurezza indica una sorta di precauzione, avvertimento o pericolo. Ign questo avvertimento può causare un incidente. Per ridurre il di lesioni, incendi o folgorazioni, seguire sempre le raccomandazioni riportate di seguito.
	SMALTIMENTO CORRETTO: Questo prodotto è soggetto alle disposizioni della normativa europea Direttiva 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica il prodotto richiede la raccolta differenziata dei rifiuti nell'Unio Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati c tali potrebbero non essere smaltito insieme ai normali rifiuti domestici, ma deve essere portato presso un punto di racci il riciclaggio di apparecchi elettrici ed elettronici.
	Attenzione: materiale tossico. Evitare il contatto con materia tossico.
	Attenzione: materiale infiammabile. Prestare attenzione a non provocare incendi accendendo materiale infiammabile.

Requisiti di responsabilità:

- Vevor non è responsabile per eventuali problemi derivanti dal mancato rispetto delle presenti istruzioni e delle precauzioni in esse contenute. Allo stesso modo, l'azienda non sarà ritenuta responsabile per eventuali problemi derivanti da riparazioni effettuate senza una manutenzione professionale o senza l'utilizzo di ricambi/accessori originali. Questo tipo di

manutenzione comporterà l'annullamento dell'omologazione del riscaldatore e del relativo certificato di omologazione ECE.

SAFETY INSTRUCTION

AVVERTIMENTO:

Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e specifiche fornite con questo riscaldatore a gasolio. La mancata osservanza di tutte le istruzioni elencate di seguito può causare scoss elettriche, incendi e /o lesioni gravi.

1. Non devono essere adottate le seguenti misure

2. Sostituire il componente importante del riscaldatore diesel.

3. Fare utilizzo di pezzi di ricambio di altri produttori senza autorizzazione.

4. Non rispettare le istruzioni e le linee guida durante l'installazione o il funzionamento.

5. Durante l'installazione e la manutenzione, utilizzare solo accessori e pezzi ricambio originali.

6. I riscaldatori non devono essere utilizzati in luoghi in cui potrebbero form vapori o polveri infiammabili, ad esempio:

- Deposito di carburante

- Deposito di carbonio

- Deposito di legname

- Granaio e siti simili

• Stazione di servizio diesel/benzina

E tenere lontano da serbatoi di carburante, serbatoi di compressione, estintori, vestiti o altri oggetti infiammabili.

1. Non utilizzare l'accendisigari per l'avvio.

2. Non utilizzare la stufa in luoghi chiusi e/o non ventilati.

3. Durante il rifornimento di carburante, i riscaldatori devono essere spenti.

4. Non interrompere l'alimentazione elettrica durante il funzionamento.

5. Se c'è In caso di perdite o perdite di carburante dal sistema di alimenta dei riscaldatori, contattare VEVOR per la riparazione.

6. Posizionare l'uscita dei gas di scarico all'esterno per impedire la penetrazi dei fumi di scarico.

7. Durante il lavoro è vietato interrompere direttamente l'alimentazione elettrica

per interrompere il funzionamento del riscaldatore.

1. Sigillare tutti gli spazi tra la piastra di montaggio e la carrozzeria dell'aut

2. La macchina smetterà di riscaldarsi dopo l'attivazione della protezione da surriscaldamento. Non spegnere. Dopo che la macchina si è raffreddata naturalmente e spenta, può essere riavviata.

3. Dopo aver spento la macchina, non scollegare immediatamente l'alimentazione. Ci vogliono dai 3 ai 5 minuti prima che la macchina smetta completamente di funzionare.

4. Dopo aver avviato la macchina per 3-5 minuti, questa funzionerà normalmente e si riscalderà. Attendere pazientemente.

5. Quando il riscaldatore è appena avviato, la corrente è relativamente alta, quindi è necessario un adattatore con una tensione di 12 V e una corrente o superiore per l'alimentazione.

6. Questo apparecchio può essere utilizzato da bambini di età pari o superi 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenza, a condizione che siano supervisionati abbiano ricevuto istruzioni sull'uso sicuro dell'apparecchio e ne comprendano i pericoli. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini ser supervisione.

71. ATTENZIONE: Materiale infiammabile

Durante l'installazione/l'uso, la manutenzione e lo smaltimento dell'apparecchio, prestare attenzione a non avere sostanze infiammabili in prossimità del tubo di scarico. La temperatura del tut di scarico è molto elevata quando è in funzione. Prestare attenzione a non provocare incendi causati da materiali infiammabili.

Per installare correttamente i manicotti isolanti sul tubo di scarico e ridurre la temperatura superficiale, attenersi scrupolosamente ai seguenti metodi:

72. ATTENZIONE: Materiale tossico

Durante l'installazione/l'uso, la manutenzione e lo smaltimento dell'apparecchio, assicurarsi di installare l'apparecchio in modo che vi sia spazio sufficiente per la ventilazione, al fine di prevenire l'avvelenamento da monossido di carbonio. Posizionare l'uscita di

scarico all'esterno per evitare infiltrazioni di gas di scarico.

19. Il serbatoio del carburante che fornisce carburante al dispositivo deve soddisfare i seguenti requisiti:

a) In caso di perdite, il carburante deve essere scaricato a terra e non devi entrare in contatto con le parti calde del veicolo o del carico

b) Il serbatoio del carburante contenente benzina deve essere dotato di un efficace parafiamma nella porta di riempimento del carburante, oppure deve essere utilizzato un dispositivo di tenuta per sigillare completamente l'apertura

1. Spazio che non può essere utilizzato per il riscaldamento e il traspo di merci pericolose .

CONSERVARE QUESTE ISTRUZIONI

FCC INFORMATION

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamer soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: Qualsiasi modifica o alterazione apportata a questo prodotto no è espressamente approvata dalla parte interessata. La responsabilità della conformità potrebbe invalidare l'autorizzazione dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per i dispodigitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Tali limiti son concepiti per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, si non installato e utilizzato secondo le istruzioni, può causare interferenze danni alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che tali interferen: non si verifichino in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, verificabili spegnendo e riaccendendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il il ricevitore è collegato.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

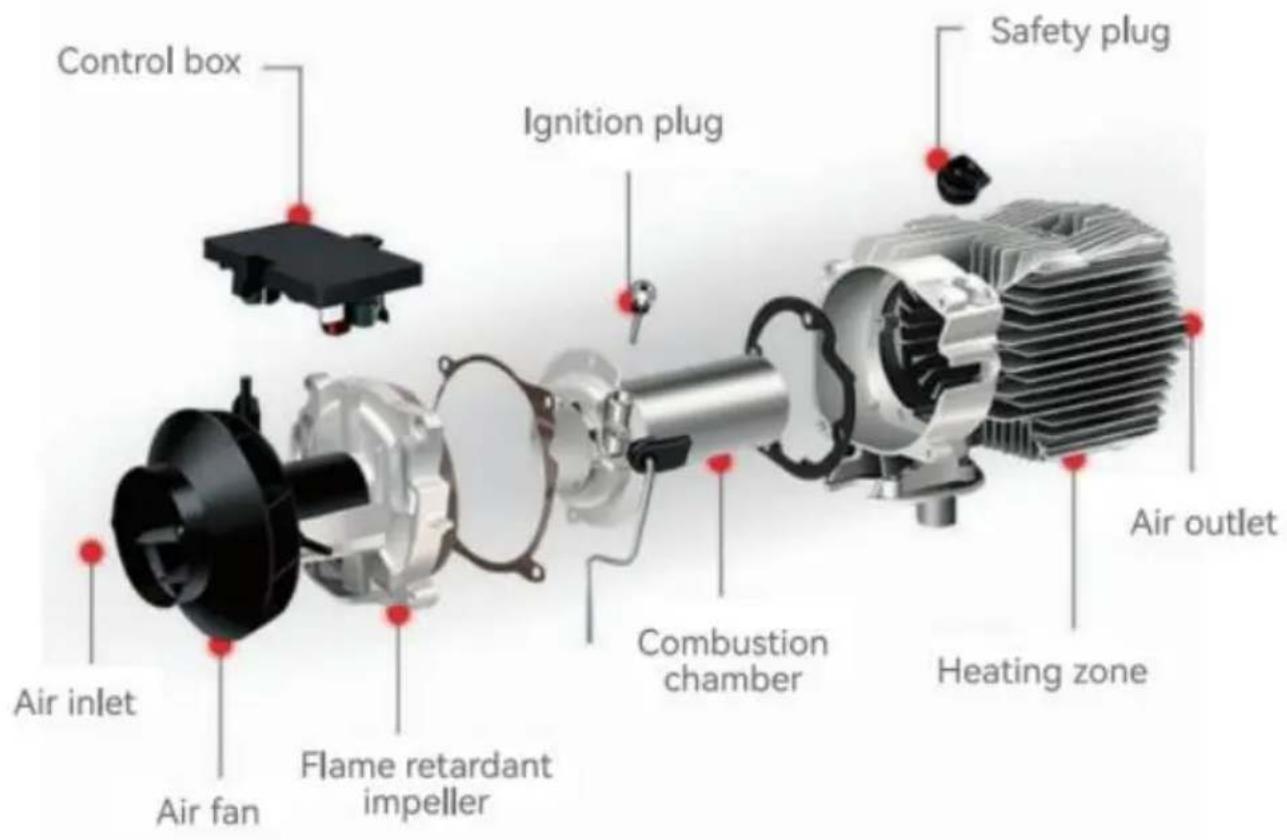

INTERNAL STRUCTURE

Control box Ignition plug Safety plug Air outlet Air inlet Air fan Flame retardant impeller Combustion chamber Heating zone

INSTALLATION POSITION

Truck 1 2 3 4

Si raccomanda di utilizzare gasolio di alta qualità per il rifornimento riscaldatore a gasolio. Non è possibile utilizzare altri tipi di carburan come cherosene, olio vegetale, benzina, olio esausto, ecc. In caso contrario, il riscaldatore potrebbe emettere un odore sgradevole e non funziona correttamente durante il funzionamento.

L'installazione della macchina richiede personale professionale.

MODEL

Modello del prodotto	CY-30CY-32	CY-28CY-29
Aspetto
Mezzo riscaldante	Aria	Aria
Carburante	Diesel	Diesel
Valutazioni	CC 12-24 V /40 W	CC 12V/40W

PACKING LIST

Modello		CY-30	CY-28	CY-29CY-32
Interruttore a cristall liquidi		1	/	/
Interruttore a cristall liquidi		/	1	1
Telecomando		1	/	/
Telecomando		/	/	1
Telecomando		/	1	/
Tubo di aspirazione		1	1	1
Tubo di scarico		1	1	1
Cannello da cerbottana		1	1	1
Silenziatore		1	1	1
Morsetto per canneIlo		4	4	4
Fascetta per tubo di uscita dell'aria		2	2	2
MORSETTO		2	2	2
fascetta per tubi		2	2	2
Elemento del filtro dell'aria		1	1	1
La vite per il chiusura a scatto		6	6	6
Ugello rotante		1	1	1
Manuale utente		1	1	1
Silenziatore Accessori		1	1	1
Manicotto protettivo		1	1	1

INSTALLATION OF FUEL TANK AND NOZZLE

Fare riferimento allo schema di installazione riportato di seguito e leggere attentamente le precauzioni durante l'installazione o l'uso:

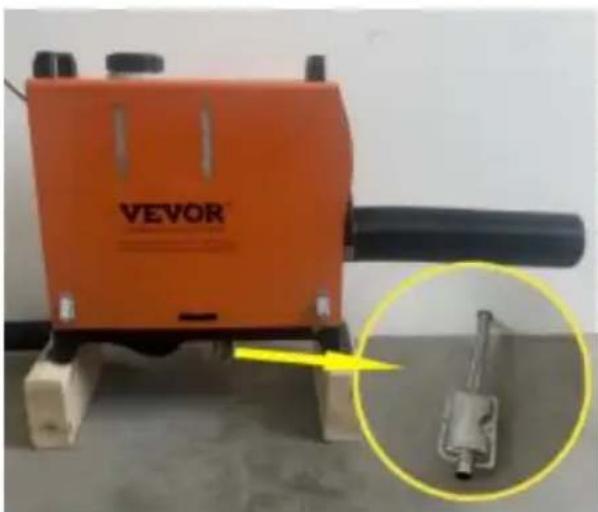

10. Nessuna installazione laterale :

※ L'installazione laterale del riscaldatore diesel provocherà perdite d'olio all'interno della macchina dopo un certo periodo di utilizzo, producendo una grande quantità di fumo e avvelenamento da monossido di carbonio. Durante l'installazione, lasciare uno spazio di 10 cm attorno al riscaldatore per garanti una buona ventilazione.

※ Se si installa il riscaldatore all'interno di un edificio:

⑦ Con la stufa posizionata all'interno: praticare dei fori nel muro per il tubo scarico da posizionare all'esterno. Prestare attenzione all'isolamento del tubo di scarico, poiché potrebbe surriscaldarsi e causare un incendio.
⑧ Se la stufa è posizionata all'esterno: è necessario prolungare il tubo di sca per evitare che i gas di scarico vengano aspirati nell'edificio dalla ventola posteriore della stufa, il che può causare avvelenamento da monossido di carbonio.
※ Se si installa la stufa all'interno di un edificio: ① Con la stufa posizionata all'interno: praticare dei fori nel muro per il tubo di scarico da posizionare all'esterno. Prestare attenzione all'isolamento del tubo di scarico poiché può diventare molto caldo e causare un incendio. ② Con la stufa posizionata all'esterno: è necessario prolungare il tubo di scarico per evitare che i gas di scarico vengano aspirati nell'edificio dalla posizione posteriore della ventola della stufa, il che può causare avvelenamento da monossido di carbonio.

Installazione interna Schema di installazione esterna

(i tubi di scarico del pavimento in legno devono essere protetti)

※ Posizione di installazione e precauzioni

①Riservare uno spazio di 4 pollici tra l'ingresso dell'aria per un'aspirazione dell'aria senza ostacoli

1. Mantenere il tubo di scarico inferiore a una distanza di 2 pollici dal s prevenire incendi se la temperatura del tubo di scarico è elevata;

③ Non piegare eccessivamente il tubo di scarico, poiché ciò potrebbe causare un flusso di scarico irregolare;

④ Il condotto di uscita dell'aria non deve essere troppo lungo e curve r possono impedire lo scarico del calore, con conseguente guasto dovuto alta temperatura;

⑤ Durante il rifornimento del serbatoio, non far scorrere il carburante sul carcassa, poiché scorrerebbe lungo l'interno della macchina fino alla posizione del tubo di scarico, causando fumo. Riempire il serbatoio dell'olio fino al livello vicino alla porta del serbatoio del carburante;

⑥Non bloccare il tubo di aspirazione, poiché ciò causerebbe una quantità ossigeno insufficiente e il riscaldatore non funzionerebbe;

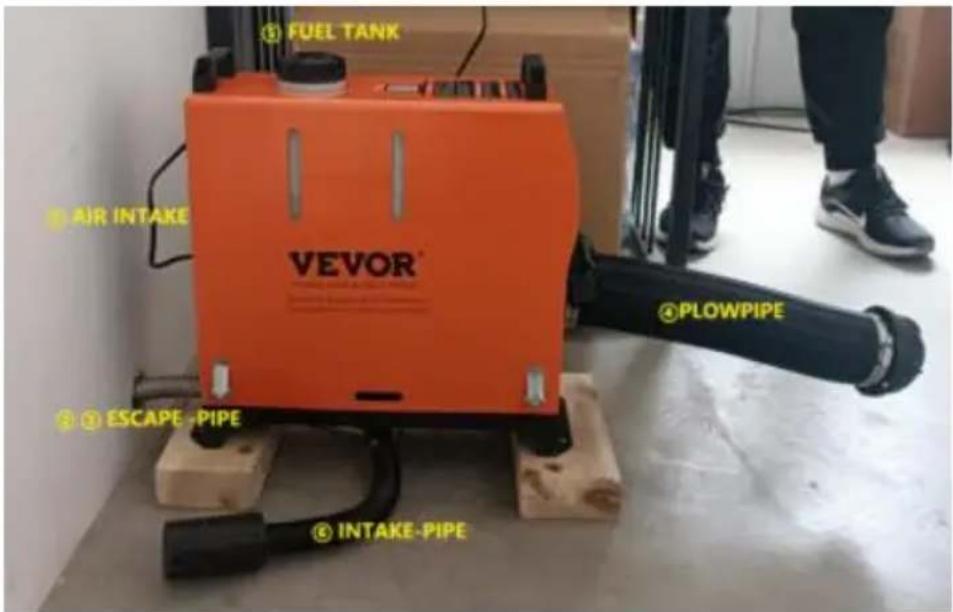

① FUEL TANK AIR INTAKE VEVOR® ② ESCAPE -PIPE ③ INTAKE -PIPE ④ PLOWPIPE

Precauzioni per la posizione di installazione - diagramma schematico

11. Precauzioni per l'alimentazione :

※ L'alimentazione elettrica del riscaldatore diesel deve soddisfare i seguenti requisiti: Tensione: 12 V; Corrente: ≥20 A, sia da una fonte di alimentazione diretta che da una batteria. Se alimentato a batteria, non caricare la batteria durante l'uso del riscaldatore, poiché una corrente insufficiente può causare malfunzionamenti. Assicurarsi che il collegamento alla batteria sia saldo e sicu L'uso di morsetti per il fissaggio può causare un contatto difettoso.

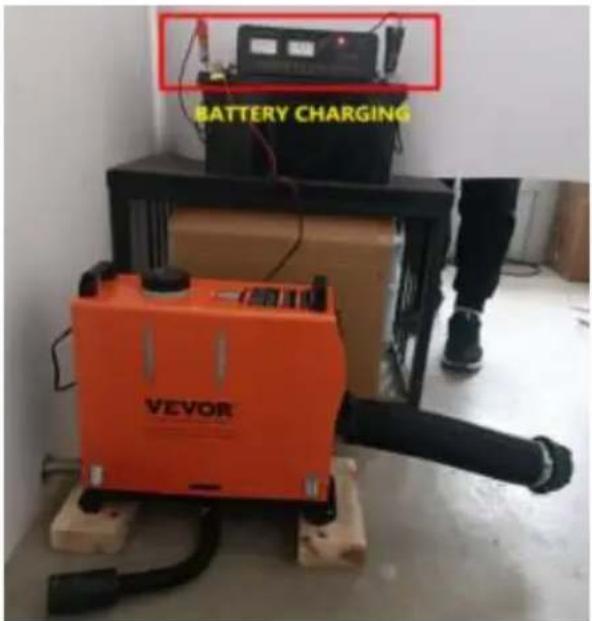

BATTERY CHARGING VEVOR

※Quando si estende il cavo di alimentazione del riscaldatore diesel, il diamet del filo deve essere >2mm^2 . L'utilizzo di un filo sottile può portare a una corre insufficiente, impedendo il funzionamento del riscaldatore. Dopo il collegamento, utilizzare del nastro isolante per proteggere il collegamento ed evitare perdite elettriche, che potrebbero causare incendi.

① BATTERY VOLTAGE ② HEATER VOLTAGE ③ Set WIRE HARNESS

※Non scollegare l'alimentazione quando il riscaldatore a gasolio è in funzione alte temperature. Ciò può causare ritorni di fiamma dovuti alle alte temperatur Ripetute operazioni possono causare danni permanenti. Soluzioni:

- Se si verifica un'interruzione di corrente e si accende immediatamente il riscaldatore: attendere che il calore interno del riscaldatore si sia completamen dissipato prima di riaccenderlo per il normale funzionamento.

- Se la stufa rimane accesa a lungo dopo un'interruzione di corrente: una combustione incompleta all'interno può produrre una grande quantità di fumo. Attendere che il fumo si disperda e la stufa si avvierà automaticamente e funzionerà normalmente.

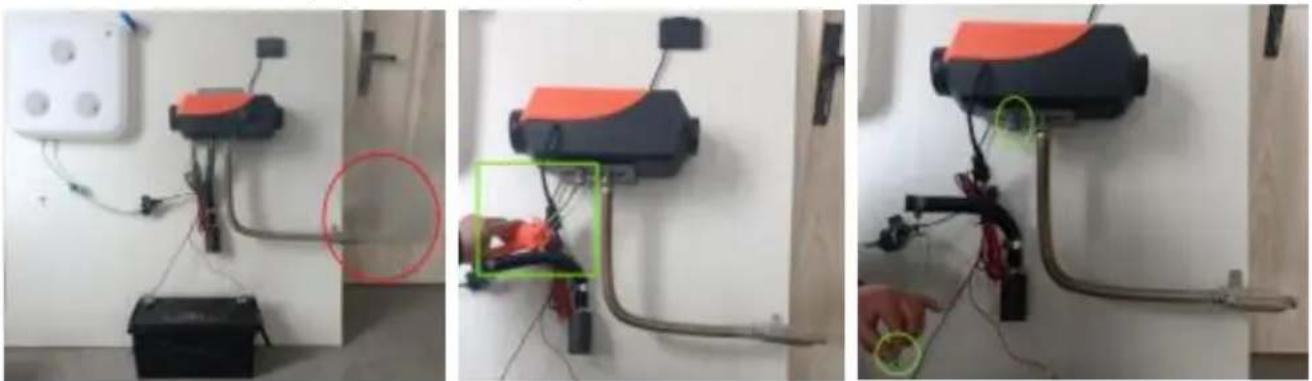

Interruzione di corrente anomala e fumo proveniente dal tubo di aspirazior 12. Dopo aver installato il riscaldatore, è necessario pompare manualmente l'olio prima di accenderlo :

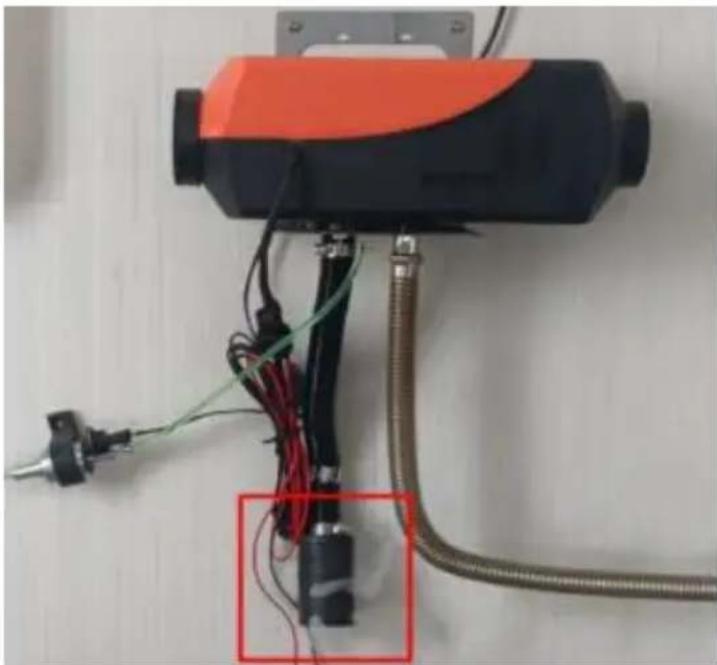

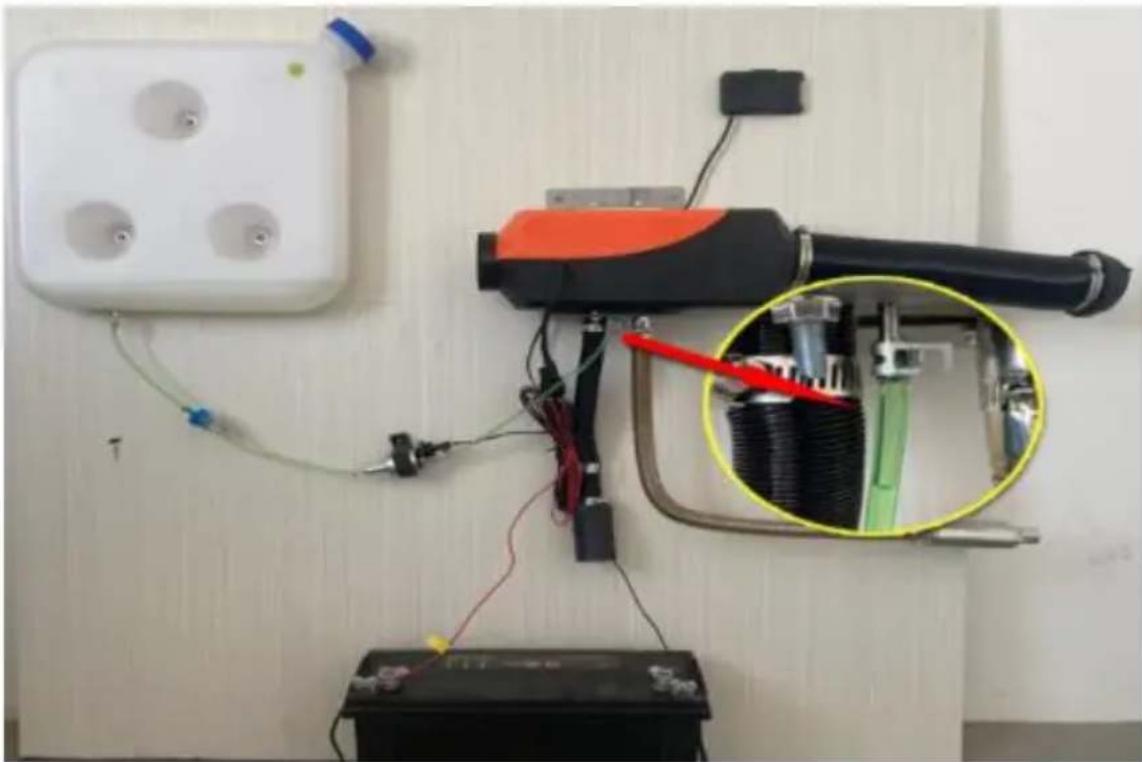

※ La linea del carburante del il riscaldatore è lungo. Prima di avviare il riscaldatore, pompare manualmente l'olio fino all'ingresso del carburante. Altrimenti, una volta acceso, il riscaldatore impiegherà più di 30 minuti per ril il carburante. (Durante questo periodo, controllerà costantemente il segnale del carburante). Una volta che la candela di accensione rileva il carburante, si accenderà e si riscalderà. Consultare il manuale d'uso dell'interruttore LCD per istruzioni dettagliate sul pompaggio manuale del carburante.

Il primo lavoro richiede il pompaggio manuale dell'olio nella posizione indic nel diagramma e l'avviamento

※ Quando si pompa manualmente il carburante, pompare fino all'ingresso del carburante. Un pompaggio eccessivo può causare l'emissione di una grande quantità di fumo bianco dal riscaldatore. Soluzione rapida: scollegare il tubo d'carburante, accendere il riscaldatore , lasciarlo arrestare naturalmente e riavvia Ripetere questa procedura fino a quando non si verifica più fumo. Ricollegare tubo del carburante e accendere il riscaldatore per riprendere il normale funzionamento.

※ Dopo aver avviato il riscaldatore diesel, soffiare aria continuamente nel tut dell'aria utilizzando una pompa ad aria o un ventilatore ad alta velocità fino all'avvio e al normale funzionamento del riscaldatore. Se dopo un certo period funzionamento compare del fumo bianco: ciò indica che la retina di nebulizzazione è intasata. Rimuovere la candela di accensione , estrarre la re di nebulizzazione, pulirne la superficie o sostituirla con una nuova.

※ Un guasto al circuito dell'olio, come il codice di errore E4/E8/E10 indica che non c'è riscaldatore dell'olio o calore nella macchina. Per risoluzione dei problemi, seguire i seguenti passaggi:

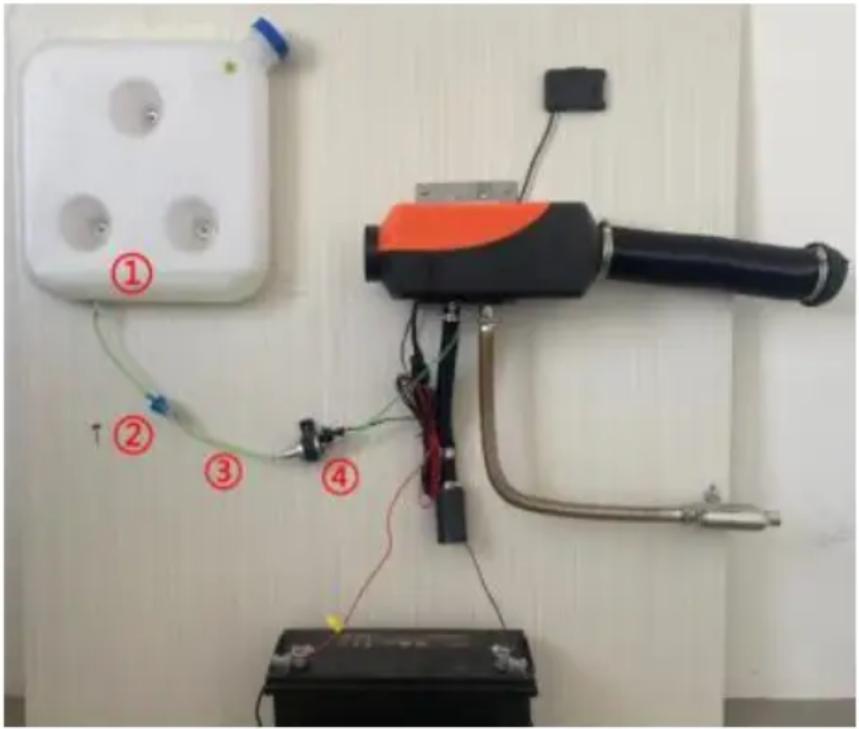

①C'è carenza di olio nel serbatoio del carburante ?
2. Se il filtro dell'olio è bloccato;
3. C'è qualche piegatura nel tubo dell'olio che non consente il passa dell'olio ?
④ La pompa dell'olio non funziona ?

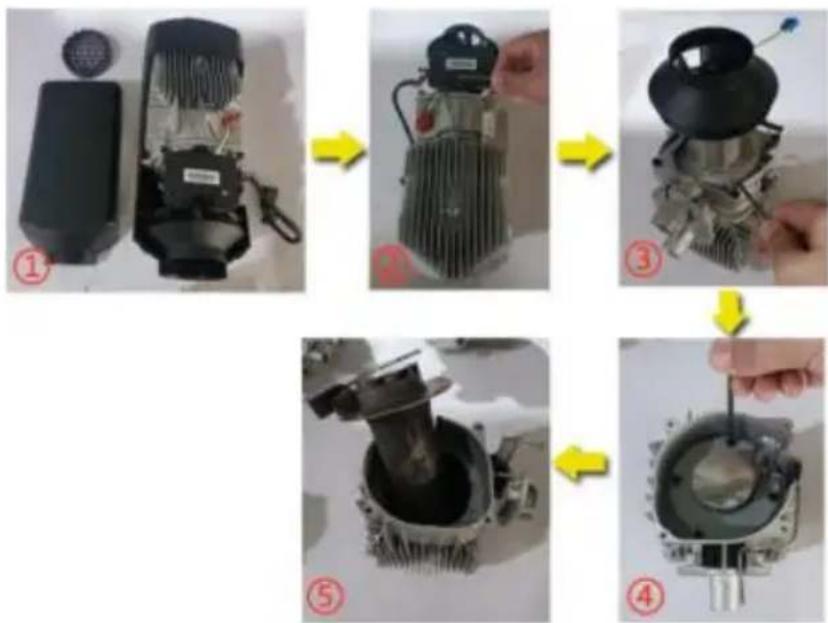

※ Manutenzione: se durante il funzionamento della stufa si nota fumnero per un certo periodo di tempo o nel secondo anno di utilizzo, indica la presenza di accumulo di carbonio nella camera di combustione che deve essere pulito tempestivamente. Il metodo di funzionamento è seguente:

①Rimuovere il guscio esterno;

1. Rimuovere i bulloni della scheda madre con una chiave a brugola;

③ Rimuovere i quattro bulloni del gruppo ventola con una chiave a brugola;
④Rimuovere i quattro bulloni della camera di combustione con una chiave a brugola;
⑤ Rimuovere la camera di combustione e sostituirla con una nuova resistenza di recupero;

Schema di sostituzione della camera di combustione

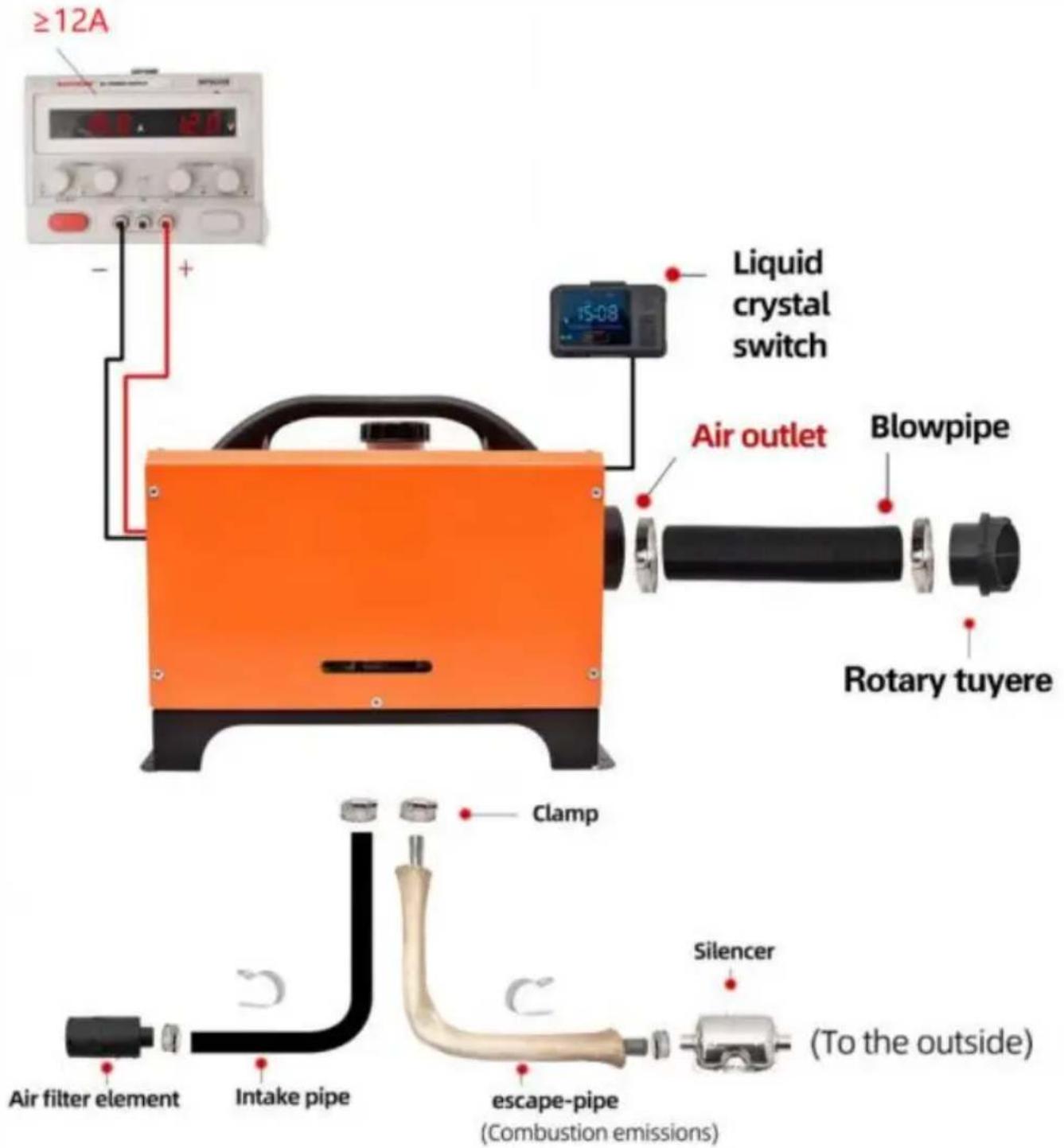

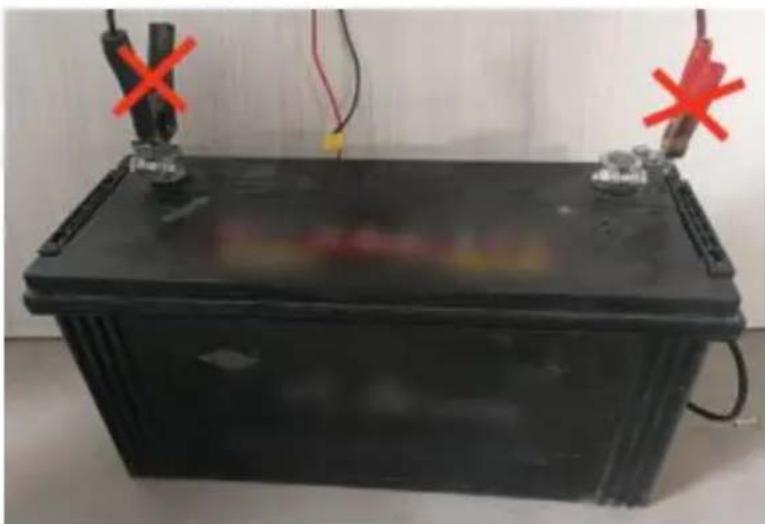

Precauzioni per l'alimentazione del riscaldatore diesel:

※ Requisiti di alimentazione del riscaldatore diesel: Tensione: 12 V; Corrente: ≥ 20 A; Utilizzare una fonte di alimentazione o una batteria. (Evitare di caricare la batteria mentre si alimenta il riscaldatore, poiché una bassa corrente può causare malfunzionamenti. Assicurarsi che la batteria sia collegata saldamente senza utilizzare morsetti per evitare contatti difettosi. Si sconsiglia di utilizzare l'accendisigari dell'auto come fonte di alimentazione a causa della corrente insufficiente.)

Durante l'installazione, il serbatoio dell'olio deve essere posizionato correttamente sopra il motore principale per facilitare il funzionamento della pompa del carburante.

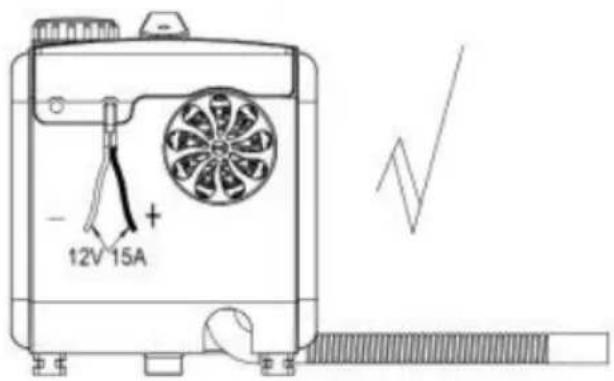

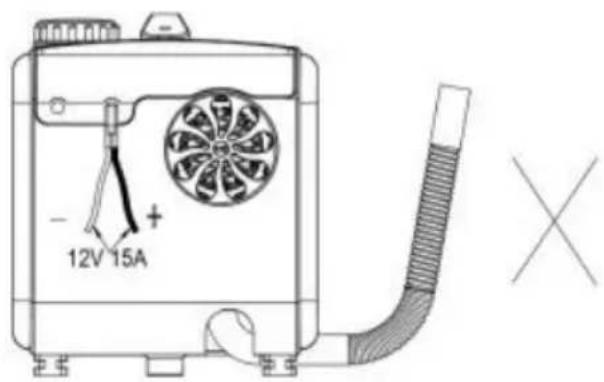

CY-28/CY-29 ( tipo orizzontale )

1. L'ingresso dell'aria non deve essere bloccato per mantenerlo aperto e pulito
2. Mantenere pulito il tubo di scarico. L'uscita del tubo di scarico deve esseri tenuta lontana da qualsiasi materiale infiammabile ed evitare di riscaldare e incendiare merci infiammabili e di caricare merci a terra.
3. Per garantire una combustione ottimale, si ricorda che il tubo di scarico fu non può essere posizionato verso l'alto, ma deve essere posizionato orizzontalmente o verso il basso.

- 12V 15A +

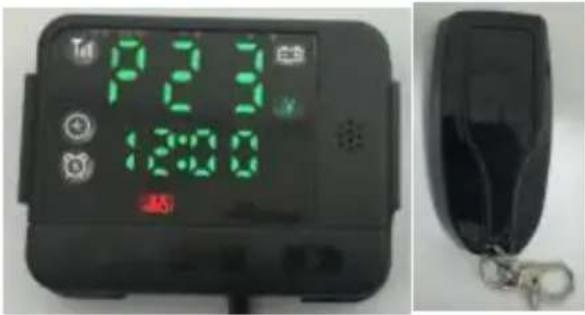

Per l'utilizzo dell'interruttore dello schermo LCD, fare riferimento alle istruzioni riportate di seguito.

Per sincronizzare, scansiona il cod QR sul diritto di guardare il video.

1. Interruttore LCD digitale a tre pulsanti [tipo vocale]

Funzione	Parametro	Metodo di funzionamento	Fasi operative specifiche
Accendi	/	Premere brevemente il pulsante di accensione/spegnimento	Quando il dispositivo è spento, premere brevemente il pulsante di accensione per accenderlo. Quando sullo schermo viene visualizzata la temperatura o il numero H, significa che il dispositivo è stato acces per il riscaldamento.
Fermare	/	Premere brevemente il pulsante di accensione/spegnimento	In modalità di accensione premere brevemente il pulsante di accensione/spegnimento per visualizzare "OFF" e spegnere la macchina. Durante la fase di spegnimento, il pulsante non può essere azionato Attendere che la ventola fermi e il sistema annuncerà che il riscaldamento si fermerà la macchina si spegnerà completamente;Nota: è vietato interrompere forzatamente l'alimentazione durante il processo di spegnimento In caso contrario , il cainterno non verrà completamente dissipato. Un secondo avvio produ una grande quantità di fumo e una dissipazione incompleta del calore può facilmente danneggiare la turbina eolica interna dell macchina. A questo punt è necessario attendere c l'interno sia completamente bruciato prima di tornare alla normalità.
Tempo di visualizzazione	sistema di orologio a 2 ore	Display in modalità standby	Dopo l' accensione , lo schermo visualizza 'Display Time' in modalità standby e passa automaticamente a 'Display Time' in modalità standby dopo lo spegnimento.Nello stato di accensione premere a lungo [Sinistra per 2 secondi per accedere all'opzione ora, premere a lungo [Pulsan di accensione] per 2 secondi [Ora lampeggiante], premere [Sinistra] e [Destra] per regolare l'ora corrente, premere a lungo [Pulsan di accensione] per 2 secondi [Minuti lampeggianti], premere [Sinistra] e [Destra] per regolare l'ora corrente, premere a lungo [Sinistra per 2 secondi per salvai uscire.S1 serve per regolare l'impostazione dell'ora corrente; S2 per l'impostazione del tempo esecuzione; S3 per le impostazioni di accensione/spegnimento temporizzato; S4 per le impostazioni di accensione spegnimento temporizzato; un'interruzione di corrente l'ora visualizzata verrà automaticamente reimpostata a zero e no disponibile alcuna funzion di salvataggio della memoria .
tempo di esecuzione	9999 minuti	Visualizzazione durante il processo di lavoro	Cronometrato automaticamente dopo l'avvio, consentendo l'osservazione in tempo reale del tempo di lavoro
Modalità ingranaggio	Livelli 1-6	Fare clic con il tasto sinistro e destro per regolare l'ingranaggio	Modalità marcia predefinit all'avvio, [pulsante sinistro e [pulsante destro] regolano la dimensione della marcia. La marcia bassa è la 1a marcia e quella più alta è la 6a marcia.
Commutazione marcia/temperatura	/	Premere a lungo il pulsante di accensione per 2 secondi	Modalità marcia predefinita: quando acceso, premere a lungo pulsante di accensione/spegnimento per 2 secondi per cambiare la modalità temperatura. Premerebrevemente i pulsanti sinistro e destro per regolare la temperatura.
Temperatura - Celsius	8~36°C	Premere a lungo il pulsante di accensione per 2 secondi	Nello stato di accensione premere a lungo il [pulsante di accensione/spegnimento] per 2 secondi per visualizzare i gradi Celsius
Temperatura - Fahrenheit	46~97 °F	Premere a lungo il pulsante di accensione per 2 secondi	Quando il dispositivo è acceso , premere a lung pulsante [accensione/spegnimento] per 2 secondi per visualizzare i gradi Celsius e premere a lungo il pulsante [clic destro] per secondi per passare ai gradi Fahrenheit. Premere brevemente i pulsanti sinistro e destro per regolare la temperatura.
Pompa dell'olio manuale	Conto alla rovescia massimo di 300 secondi	Premere a lungo il [pulsante sinistro] per secondi	Alla prima accensione, tenere premuto il [pulsan sinistro] per 3 secondi p pompare automaticamente l'olio per 300 secondi. Quando l'icona della pompa dell'olio appare sullo schermo, indica che l'olio viene pompato manualmente. Al termine, il pompaggio si arresterà automaticamente, oppure è possibile premere brevemente il [pulsante d'accensione/spegnimento] per arrestarlo a metà. La scomparsa dell'icona della pompa dell'olio indical'avvenuto spegnimento.Nota: osservare l'ingressodell'olio nella parteinferiore della macchinainterrompere il pompaggiodell'olio finché nonraggiunge la posizione diingresso. Un pompaggioeccessivo di olio puòcausare un volume interreccessivo e la mancataaccensione.
Corrispondenza detelecomando	Distanzaeffettiva ≤ 3m	Premere a lungo [clicdestro] per 2 secondi	In modalità standby,premere a lungo il pulsa[clic destro] per 2 seconper visualizzare [rtE].Premere un tasto qualsiasul telecomando perabbinare correttamente euscire dal processo diabbinamento
Funzione dicontrollo remoto	Distanzaeffettiva ≤ 3m	Corrispondenzapedefinita di fabbrica	[ON] - pulsante diaccensione, [OFF] -pulsante di accensione,[+/-] - dimensionemarcia/temperatura
Impostazione deltimer	Massimo 10ore	Durata minima di 30minuti	Nello stato di accensionetenere premuto il [pulsansinistro] per 2 secondi pacedere all'impostazionedell'ora, [S01]l'impostazione dell'oracorrente; [S02]impostazione dell'ora diinizio; [S03] impostare l'odi esecuzioneprogrammata; [S04]impostare l'interruttoredella funzione timer, fareclic con il pulsante destr del mouse per selezional1. [S01] Impostazione ora corrente: [S01] Interfaccia premere a lungo il pulsa [Accensione/Spegnimento] per 2 secondi [ora lampeggiante], premere i pulsanti [Sinistra] e [Destra] per regolare l'ora corrente, premere a lung il pulsante [Accensione/Spegnimento] per 2 secondi [minuti lampeggianti], premere i pulsanti [Sinistra] e [Destra] per regolare l'ora corrente, premere a lung il pulsante [Sinistra] per secondi per salvare e uscire.2. [S02]Impostazione dell'ora di inizio: sull'interfaccia [S02], premere a lungo il [pulsante di accensione/spegnimento] per 2 secondi [ora lampeggiante], premere [sinistra] e [destra] per regolare l'ora corrente, premere a lungo il [pulsante di accensione/spegnimento] per 2 secondi [minuti lampeggianti], premere [sinistra] e [destra] per regolare l'ora corrente, premere a lungo il [pulsante sinistro] per 2 secondi per salvare euscire.3. [S03] Impostare l'orari di esecuzione programmato;Sull'interfaccia [S03],premere a lungo il pulsa [Accensione/Spegnimento] per 2 secondi [ora lampeggiante], premere i pulsanti [Sinistra] e [Destra] per regolare l'ora corrente, premere a lung il pulsante [Accensione/Spegnimento] per 2 secondi [minuti lampeggianti], premere i pulsanti [Sinistra] e [Destra] per regolare l'ora corrente, premere a lung il pulsante [Sinistra] per secondi per salvare e uscire.4. [S04] Impostazione dell'interruttore della funzione timer;Sull'interfaccia [S04],premere a lungo il pulsa [accensione/spegnimento] per 2 secondi [t-off lampeggiante], premere i pulsanti [sinistra] e [destr per accendere [t-on lampeggiante], premere a lungo il pulsante [sinistra] per 2 secondi per salvar uscire. In modalità standby, l'icona di allarm visualizzata sullo schermo indica un'impostazione corretta.Nota: impostare l'ora diinizio e l'ora di esecuzio in sequenza, ad esempio se l'ora corrente è 15:00 impostarla per iniziare all 15:10, eseguirla alle 15:4 e chiuderla
Annunci vocali	Trasmissione vocale durante l'avvio, l'arresto e le situazioni di codice di errore	Impostazioni di fabbrica in inglese	Dopo aver acceso il dispositivo, premere a lungo la combinazione di [pulsante sinistro] e [pulsante di accensione/spegnimento] per 2 secondi per visualizzare l'interfaccia di selezione vocale. Rilasciare il pulsante e i dispositivo entrerà automaticamente in modalità standby; [U-FU]-Russo, [U-EN]-Inglese, [U-GE]-Tedesco, [U-OF]-Voce disattivata
Informazioni di base	/	Premere il pulsante di accensione e la combinazione di tasti destro del mouse per secondi per immettere informazioni di base	Con lo strumento acceso tenere premuti contemporaneamente i tasti [Accensione] e [Destra] per 2 secondi p accedere alle impostazioni di base. Premere i tasti [Sinistra] e [Destra] per selezionare e l'area di visualizzazione mostrerà i voci di visualizzazione da Premere brevemente il tasto [Accensione] per uscire;01: Temperatura del guscio [XX °C];02: Tensione dialimentazione [P-12V];03: Marcia attuale [- X04:Temperatura ambiente[P-XX °C];

1. Interruttore LCD digitale a tre tasti [versione standard]

Funzione	Parametro	Metodo di funzionamento	Fasi operative specifiche
Accendi	/	Premere brevemente il pulsante di accensione/spegnimento	Quando il dispositivo spento, premere brevemente il pulsante di accensione per accenderlo. Quando sullo schermo viene visualizzata la temperatura o il nume H, significa che il dispositivo è stato acceso per il riscaldamento.
Fermare	/	Premere brevemente il pulsante di accensione/spegnimento	Con la macchina accesa, premere brevemente il pulsante di accensione/spegnimento per visualizzare "OFF"e spegnerla. Durante spegnimento, il pulsanti non può essere utilizzato. Attendere ch la ventola si fermi e sistema annuncerà che il riscaldamento si fermerà e la macchina si spegnerà completamente;Nota: è vietato interrompere forzatamente l'alimentazione durante la procedura di spegnimento . In caso contrario , il calore interno non verrà dissipato completamente. Un secondo avvio produrrà una grande quantità d fumo e una dissipazio incompleta del calore può facilmente danneggiare la turbina eolica interna della macchina. A questo punto, è necessario attendere che l'interno sia completamente bruciato prima di tornare alla normalità.
Tempo di visualizzazione	sistema diorologio a 24 ore	Display in modalità standby	Dopo l'accensione, lo schermo visualizza'Display Time' in modalità standby e passa automaticamente a 'Display Time' in modalità standby dopo lo spegnimento.Nello stato di accensione, premere a lungo [Sinistra] per 2 secondi per accedere all'opzione ora, premera lungo [Pulsante di accensione] per 2 secondi [Ora lampeggiante], premere [Sinistra] e [Destra] per regolare l'ora corrente, premere a lungo [Pulsante di accensione] per 2 secondi [Minuti lampeggianti], premere [Sinistra] e [Destra] per regolare l'ora corrente, premere a lungo [Sinistra] per 2 secondi per salvare e uscire.S1 serve per regolare l'impostazione dell'ora corrente; S2 per l'impostazione del tempo di esecuzione; S3 per le impostazioni di accensione/spegnimento o temporizzato; S4 perle impostazioni di accensione e spegnimento temporizzato;Nota: l'ora visualizzata verrà automaticamente reimpostata a zero do un'interruzione di corrente e non è disponibile alcuna funzione di salvataggio della memoria.
tempo di esecuzione	9999 minuti	Visualizzazione durante il processo lavoro	Cronometrato automaticamente dopo l'avvio, consentendo l'osservazione in tempo reale del tempo di lavoro.
Modalità ingranaggio	Livelli 1-6	Fare clic con il tasto sinistro e destro per regolare l'ingranaggio	Modalità marcia predefinita all'avvio, [pulsante sinistro] e [pulsante destro] regolano la dimensione della marcia. La marcia più bassa è la 1a marcia e quella più alta è la 6a marcia.
Commutazione marcia/temperatura	/	Premere a lungo il pulsante di accensione per 2 secondi	Modalità marcia predefinita: quando acceso, premere a lungo il pulsante di accensione/spegnimento o per 2 secondi per cambiare la modalitàtemperatura. Premere brevemente i pulsanti sinistro e destro per regolare la temperatura
Temperatura - Celsius	8~36°C	Premere a lungo il pulsante di accensione per 2 secondi	Quando il dispositivo acceso, premere a lungo il [pulsante di accensione/spegnimento] per 2 secondi per visualizzare i gradi Celsius.
Temperatura - Fahrenheit	46~97 °F	Premere a lungo il pulsante di accensione per 2 secondi	Quando il dispositivo acceso, premere a lungo il pulsante [accensione/spegnimento] per 2 secondi per visualizzare i gradi Celsius e premere a lungo il pulsante [clic destro] per 2 secondi per passare ai gradi Fahrenheit. Premere brevemente i pulsanti sinistro e destro per regolare la temperatura
Pompa dell'olio manuale	Conto alla rovescia massimo di 300 secondi	Premere a lungo il tasto [pulsante sinistro] per 3 secon	Alla prima accensione, tenere premuto il [pulsante sinistro] per 3 secondi per pompare automaticamente l'olio per 300 secondi. Quando l'icona della pompa dell'olio appare sullo schermo, indicache l'olio viene pompa manualmente. Al termine, il pompaggio arresterà automaticamente, oppure è possibile premere brevemente il [pulsante di accensione/spegnimento] per arrestarlo a me La scomparsa dell'icon della pompa dell'olio indica l'avvenuto spegnimento.Nota: osservare l'ingresso dell'olio nella parte inferiore della macchina e interrompere il pompaggio dell'olio finché non raggiunge posizione di ingresso. Un pompaggio eccessivo di olio può causare un volume interno eccessivo e la mancata accensione.
Corrispondenza del telecomando	Distanza effettiva ≤ 30 m	Premere a lungo [clic destro] per 2 secondi	In modalità standby, premere a lungo il pulsante [clic destro] per 2 secondi per visualizzare [rtE]. Premere un tasto qualsiasi sul telecomando perabbinare correttamente e uscire dal processo abbinamento
Funzione di controllo remoto	Distanza effettiva ≤ 30 m	Corrispondenza predefinita di fabbrica	[ON] - pulsante di accensione, [OFF] - pulsante di accensione [+/-] - dimensione marcia/temperatura
Impostazione del timer	Massimo 10 ore	Durata minima di 30 minuti	Nello stato di accensione, tenere premuto il [pulsante sinistro] per 2 secondi per accedere all'impostazione dell'ora, [S0 1 ] l'impostazione dell'ora corrente; [S02 ] impostazione dell'ora di inizio; [S03 ] impostare l'ora di esecuzione programmata; [S0 4 ] impostare l'interruttore della funzione timer, fare clic con il pulsante destro del mouse per selezionare: 1. [S01] Impostazione ora corrente: [S01] Interfaccia, premere a lungo il pulsante [Accensione/Spegnimento] per 2 secondi [ora lampeggiante], premere i pulsanti [Sinistra] e[Destra] per regolare l'ora corrente, premere a lungo il pulsante [Accensione/Spegnimento] per 2 secondi [mi lampeggianti], premere pulsanti [Sinistra] e [Destra] per regolare l'ora corrente, premere a lungo il pulsante [Sinistra] per 2 secondi per salvare e uscire.2. [S0 2 ] Impostazio dell'ora di inizio: sull'interfaccia [S0 2 ], premere a lungo il [pulsante di accensione/spegnimento] per 2 secondi [ora lampeggiante], premere [sinistra] e [destra] per regolare l'ora corrente, premere a lungo il [pulsante di accensione/spegnimento] per 2 secondi [minuti lampeggianti], premere [sinistra] e [destra] per regolare l'ora corrente, premere a lungo il [pulsante sinistro] per secondi per salvare e uscire.3. [S03] Impostare l'orario di esecuzione programmato;Sull'interfaccia [S03],premere a lungo ilpulsante[Accensione/Spegnimento] per 2 secondi [oralampeggiante], premerei pulsanti [Sinistra] e[Destra] per regolarel'ora corrente, premerea lungo il pulsante[Accensione/Spegnimento] per 2 secondi [mirlampeggianti], premerepulsanti [Sinistra] e[Destra] per regolarel'ora corrente, premerea lungo il pulsante[Sinistra] per 2 secondper salvare e uscire.4. [S04] Impostazionedell'interruttore dellafunzione timer;Sull'interfaccia [S04],premere a lungo ilpulsante[accensione/spegnimento] per 2 secondi [t-offlampeggiante], premereil tasto [sinistro] ePulsanti [destra] peraccendere [t-onlampeggiante], premerea lungo il pulsante[sinistra] per 2 secondiper salvare e uscire. Inmodalità standby,l'icona di allarme visualizzata sullo schermo indica un'impostazione corretta.Nota: impostare l'ora inizio e l'ora di esecuzione in sequenza, ad esempio l'ora corrente è 15:00, impostarla per iniziare alle 15:10, eseguirla a 15:40 e chiuderla
Informazioni di base	/	premere il pulsante accensione e fare cl con il tasto destro d mouse sulla combinazione di tasti per 2 secondi per immettere le informazioni di base	Con lo strumento acceso, tenere premuti contemporaneamente i tasti [Accensione] e [Destra] per 2 secondi per accedere alle impostazioni di base.Premere i tasti [Sinistre [Destra] per selezionare e l'area di visualizzazione mostrerà le voci di visualizzazione dati.Premere brevemente il tasto [Accensione] per uscire;01: Temperatura del guscio [XX °C];02: Tensione di alimentazione [P-12V];03: Marcia attuale [-
			];04:Temperatura ambiente [P-XX °C];

00:00

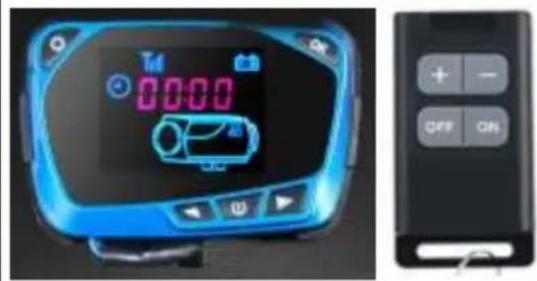

3. Schermo blu - Interruttore LCD [Versione standard]

Funzione	Parametro	Metodo di funzionamento	Fasi operative specifiche
Accendi	/	Premere a lungo il pulsante di accensione/spegnimento	In stato di spegniment tenere premuto il pulsante di accensione per 2 secondi per accendere e iniziare il riscaldamento. Quando sullo schermo viene visualizzato il numero H, significa che il dispositivo è stato acceso e riscaldato.
Fermare	/	Premere a lungo il pulsante di accensione/spegnimento	In modalità di accensione, tenere premuto il pulsante di accensione/spegnimento per 2 secondi per visualizzare "OFF" e spegnere la macchina. Durante la fase di spegnimento, il pulsantinon può essere azionato. Attendere che la ventola si fermi e il sistema annunci che riscaldamento si fermerà, quindi la macchina si spegnerà completamente;Nota: è vietato interrompere forzatamente l'alimentazione durante la procedura di spegnimento . Altrimenti , il calore interno non verrà dissipato completamente. Un secondo avvio produrrà una grande quantità d fumo/dissipazione incompleta del calore, che può facilmente danneggiare la turbina eolica interna della macchina .
Tempo di visualizzazione	sistema di orologio a 24 ore	Display in modalità standby	In modalità di accensione, tenere premuto il pulsante di accensione/spegnimento o per 2 secondi per visualizzare "OFF" e spegnere la macchina. Durante la fase di spegnimento, il pulsantnon può essere azionato. Attendere che la ventola si fermi e il sistema annunci che riscaldamento si fermerà, quindi la macchina si spegnerà completamente;Nota: è vietato interrompere forzatamente l'alimentazione durante la procedura di spegnimento . Altrimenti , il calore interno non verrà dissipato completamente. Un secondo avvio produrra una grande quantità d fumo/dissipazione incompleta del calore, che può facilmente danneggiare la turbina eolica interna della macchina .
tempo di esecuzione	99 ore e 59 minuti	Visualizzazione durante il processo lavoro	Cronometrato automaticamente dopo l'avvio, consentendo l'osservazione in tempo reale del tempo di lavoro.
Modalità ingranaggio	Livelli 1-6	Fare clic con il tasto sinistro o destro perregolare l'ingranaggio	Modalità ingranaggio predefinita all'avvio,premere brevemente[pulsante sinistro] e[pulsante destro] perregolare la dimensionedell'ingranaggio.
Commutazionemarcia/temperatura	/	Premere a lungo ilpulsante[Impostazioni] per 2secondi	Modalità di marciapredefinita: quandoacceso, premere alungo il pulsante【Impostazioni】 per 2secondi per cambiaremodalità temperatura.Premere brevemente ipulsanti sinistro e desper regolare latemperatura.
Temperatura -Celsius	0~40°C	Premere a lungo ilpulsante[Impostazioni] per 2secondi	Quando il dispositivo@acceso, tenere premutoil pulsante[Impostazioni] per 2secondi per visualizzari gradi Celsius. Premebrevemente i pulsantisinistro e destro perregolare la temperatura
Temperatura -Fahrenheit	32~104°F	Premere a lungo ilpulsante[Impostazioni] per 2secondi	Quando il dispositivo@acceso, premere alungo il pulsante[Impostazioni] per 2secondi per visualizzari gradi Celsius epremere a lungo lacombinazione dipulsanti [Sinistra] e[Accensione] per 2 secondi per cambiare gradi Fahrenheit.Premere brevemente i pulsanti sinistro e des per regolare la temperatura .
Pompa dell'olio manuale		Premere a lungo i pulsanti [Sinistra] e [Destra] per 3 secon	In modalità standby, premere a lungo il [pulsante sinistro] e il [pulsante destro] per 3 secondi per pompare automaticamente l'olio.Quando l'icona della pompa dell'olio appare sullo schermo, indica che l'olio viene pompa manualmente.Interrompere il pompaggio dell'olio dopo aver rilasciato il pulsante; la scomparsa dell'icona della pompa dell'olio indica la fine pompaggio manuale.Nota: osservare l'ingresso dell'olio nella parte inferiore della macchina e interrompere il pompaggio dell'olio finché non raggiunge posizione di ingresso.Un pompaggio eccessivo di olio puòcausare un volume interno eccessivo e la mancata accensione.
Corrispondenza del telecomando	Distanza effettiva ≤ 30 m	Premere a lungo il pulsante di accensione e il tasto di combinazione sinistro per 2 second	In modalità standby, tenere premuti i tasti combinati [pulsante di accensione/spegnimento] e [pulsante destro] per 2 secondi per visualizzare [HFR1]. Premere un tasto qualsiasi sul telecomando per eseguire correttamente l'abbinamento e uscire dal processo di abbinamento.
Funzione di controllo remoto	Distanza effettiva ≤ 30 m	Corrispondenza predefinita di fabbrica	[ON] - pulsante di accensione, [OFF] - pulsante di accensione [+/-] - dimensione marcia/temperatura
Impostazione del timer	Massimo 23 ore e 59 minuti	Tempo di esecuzione minimo di 5 minuti	In modalità standby : 1. Impostazione dell'ora corrente: premere a lungo il pulsante [OK] per 2 secondi per accedere all'opzione ora, premere brevemente il pulsante [Accensione/Spegnimento] per selezionare ore minuti, premere i pulsanti [Sinistra] e[Destra] per regolare l'ora corrente, premere brevemente il pulsante [OK] per confermare, accedere alle [Opzioni settimana], premere i pulsanti [Sinistra] e [Destra] per regolare i periodo stellare, premere brevemente il pulsante [OK] per salvare e uscire.2. Impostazione dell'ora di avvio del timer: premere a lungo la combinazione di tasti【 Destra 】 e【 per 2 secondi per accedere all'impostazione dell'ora, premere i tas【 Sinistra 】 e【 Destra 】 per impostare l'ora e i minuti, premere il tast【 Accensione 】 pe accedere alla selezione di ora e minuti, quino premere brevemente il tasto【 OK 】 per impostare l'ora di spegnimento del timer; premere i pulsanti sinistro e destro per impostare le impostazioni di ora eminuti. Premere brevemente il pulsante di accensione per accedere alla selezione di ora e minuti. Al termine, premere il pulsante OK per confermare e salvare per uscire. Confermare per salvare e uscire.Quando lo schermo visualizza un allarme durante la modalità standby, significa che l'impostazione è riuscita.3. Annullare il metodo temporizzazione; quando la funzione timer è attivata, tenere premuta la combinazione di tasti【clic destro】e【OK】per 2 second per disattivare la funzione timer. Quando l'icona dell'allarme sullo schermo scompare, significa che è stato disattivato correttamente.Nota: dopo aver impostato l'ora corrente impostare in sequenza l'ora di avvio e l'ora spegnimento. Adesempio, se l'ora corrente è 15:10, impostare l'avvio alle 15:12 e l'avvio e lo spegnimento alle 15:17Attenzione: l'avvio e spegnimento del timer devono essere impostati simultaneamente e nor possono essere esegu indipendentemente. Dopo aver impostato i timer su avvio , l'operazione verrà ripetuta ogni giorno. Quando non è in uso seguire il metodo di annullamento del timer per spegnerlo.
Informazioni di base	/	premere il pulsante accensione e fare cl con il tasto destro d mouse sulla combinazione di tasti per 2 secondi per immettere le informazioni di base	Nello stato di accensione, premere il tasto [OK] per accede alle impostazioni di base e visualizzare le informazioni:01: Temperatura del guscio [XXX °C]; 02: Tensione di alimentazione [P-12V]; 03: Temperatura ambientale [PXX °C]; 04: Ingranaggio attuale [HX];

Fault table

Allarme guasto

Mostra la figura seguente, corrispondente allo sfarfallio del simbolo di guasto corrispondente allo sfarfallio dell'icona del dispositivo di guasto, visualizza i dati come codice di guasto; per il suo significato fare riferimento alla tabella dei *Candela, pompa dell'olio, fan, sensore, alimentazione e altri simboli, lo sfarfalli indica che il dispositivo corrispondente non funziona correttamente.

Tabella dei guasti

Scansiona il codice QR per visualizzare il metodo di risoluzioni dei problemi

Codice di errore	Causa del fallimento	soluzioni
E-01/E-02	Tensione e corrente di alimentazione anomale	1. Controllare l'apparecchiatura di alimentazioni per assicurarsi che la tensione di ingresso s 12V/24V e la corrente di ingresso sia ≥ 15/ potenza: ≥ 150W, potrebbero esserci perdite dovute a differenze nel diametro e nella lunghezza del filo di installazione; 1 Alimentazione 12V: può essere avviata nelle condizioni di tensione minima ≥ 10V e corre minima 9,5A; 2 Alimentazione 24V: può essi avviata nelle condizioni di tensione minima ≥ e corrente minima 4A Oltre protezione di tensione>32,8 V segnala guasto E-01/E-02. 2. Selezione dell'apparecchiatura dialimentazione: consigliata per alimentatore, batteria, adattatore, ecc. Tensione di ingresso V/24 V, corrente di ingresso: ≥ 15 A, poten 150 W.3. È vietato caricare la batteria con un riscaldatore poiché una bassa corrente della batteria può causarne il malfunzionamento;4. Vietare l'uso degli accendisigari in auto p l'alimentazione elettrica, poiché la bassa corre non può funzionare;5. È vietato utilizzare dispositivi di fissaggio fissare il collegamento tra la batteria e i ca poiché anche un contatto difettoso può caus malfunzionamenti. Quando si estende il cablaggio, prestare attenzione ai cavi con ur diametro ≥ 2 mm ^2 per evitare cadute di ter causate da un diametro sottile del filo e ba tensioni o correnti che causano malfunzionamenti. Se il cablaggio non funzior dopo l'estensione, misurare la tensione e la corrente all'estremità dell'alimentatore e all'estremità del cablaggio del riscaldatore.
E -0 3	Malfunzionamento della candela di accensione	1. Verificare che la candela di accensione s collegata saldamente.2. Rimuovere la candela di accensione e ispezionarne l'aspetto per individuare eventual difetti, quali cablaggio rotto, testa della cand accensione rotta, ossidazione, carbonizzazione ecc.3. Sostituire con nuovi accessori per candele accensione.
E -0 4	Malfunzionamento della pompa dell'olio	1. Verificare che il tappo della pompa dell'o allentato, scollegarlo e reinstallarlo per confer2. Verificare se si sente alcun rumore di pompaggio nella pompa dell'olio. In caso contrario, potrebbero esserci impurità all'intern dopo ripetuti colpi dopo lo smontaggio.3. La pompa dell'olio non funziona correttam sostituirla.
E -0 5	Protezione da sovratemperatura	Il sensore di temperatura rileva che se la temperatura superficiale del corpo in alluminio280 °C, fornisce protezione da surriscaldamer Prestare attenzione a verificare che i tubi di ingresso, uscita e scarico non siano piegati troppo lunghi, il che influisce sullo scarico e impedisce la dissipazione del calore.
E -0 6	Malfunzionamento del motore della turbina eolica	1. Controllare se il rotore del motore è bloce se la spina è allentata, se il collegamento e errato, ecc. Se è bloccato, utilizzare due ca per spostarlo parallelamente verso l'esterno e riportarlo alla normalità.2. Verificare se la distanza tra il sensore H magnete del rotore è eccessiva e se non rilevare la velocità del rotore, causando la segnalazione del codice di errore E-06;3. Verificare se il magnete a induzione della turbina eolica è mancante o ha la polarità regolarlo per ripristinare il normale funzionamento.4. Il motore e la scheda madre non funzion correttamente. Sostituire il motore o la schede madre.
E-07	Errore di comunicazione	1. Verificare se la porta di connessione dell'interruttore del telecomando è allenta2. Verificare se il filo di collegamento (I dell'interruttore del telecomando è in circ aperto
E -0 8	Guasto all'accensione secondaria (Malfunzionamento del circuito dell'olio)	Il programma rileverà automaticamente se è presente una pompa dell'olio nella macchina, eseguirà 2 controlli e ogni controllo durerà 4 minuti;1. Le macchine appena acquistate devono e riempite di gasolio nel serbatoio del carburar attendere pazientemente 2-3 minuti prima di avviare il processo di riscaldamento. Se non olio nel tubo dell'olio della nuova macchina, questa si avvierà lentamente.2. Verificare che il gasolio nel serbatoio sia completamente bruciato e osservare la scala graduata del serbatoio per verificare che il carburante sia sufficiente. Se il serbatoio èrabboccarlo tempestivamente prima di avviare macchina e riscaldarla normalmente.3. Fare riferimento al metodo di risoluzione problemi per il codice di errore E-10.
E-09	guasto del sensore	1. Verificare che il cavo e il connettore di collegamento del sensore di temperatura non siano danneggiati o allentati e che il progra della scheda madre non rilevi alcun segnale causa di un'interruzione del segnale.2. Sostituire gli accessori del sensore.
E-10	Un guasto all'accensione (Malfunzionamento del circuito dell'olio)	1. Controllare se c'è abbastanza olio nel se del carburante e nel tubo dell'olio, se il tub dell'olio è bloccato e se la pompa dell'olio bloccata.2. Verificare che i tubi di aspirazione e sca siano liberi da ostruzioni. Un'insufficiente aspirazione di ossigeno o uno scarico scade possono causare guasti all'accensione.3. L'altitudine supera i parametri di calibrazio Un apporto di ossigeno insufficiente può cau guasti all'accensione;4. Fare riferimento al codice di errore E-01/l'accensione è fallita a causa di un calore insufficiente proveniente dalla candela del pu più basso della tensione/corrente di alimentazione.
Guida all'installazione	La temperatura superficiale del tubo di scarico è circa 752 °F e durante l'installazione è necessario prestare attenzione alla protezione contro i materiali infiammabili	1. Si prega di notare che non ci sono sos infiammabili attorno al tubo di scarico e all'u dell'aria calda della marmitta e che è neces utilizzare materiali isolanti per la protezione. vietato praticare fori e installare le macchine pavimenti in legno. La temperatura superficia del tubo di scarico è di circa 440 °C.2. Vietare l'uso di temperature non elevate resistenti per evitare l'avvelenamento da odor fare attenzione a non provocare incendi accendendo materiali infiammabili.3. Posizione di installazione: 1 Lasciare un spazio di 4 pollici all'ingresso dell'aria per un'aspirazione regolare; 2 Mantenere il tubo scarico inferiore a una distanza di 2 pollicisuolo e prevenire incendi quando la tempera del tubo di scarico è elevata. Non piegare eccessivamente il tubo di scarico, poiché potrebbe causare un flusso di scarico scarso condotto di scarico non è facilmente troppo e curve multiple possono impedire lo scarico calore, con conseguente guasto ad alta temperatura. Quando si rifornisce il serbatoi carburante, non lasciarlo fluire sul guscio est poiché scorrerà lungo l'interno della macchina alla posizione del tubo di scarico, causando Riempire il serbatoio del carburante fino a u livello vicino all'apertura del serbatoio del carburante. Non bloccare il tubo di aspirazi poiché potrebbe causare una quantità di oss insufficiente e il malfunzionamento del riscaldatore.
Modifica degli accessori	Vietare l'uso di materiali non resistenti alle alte temperature e guarnizioni in gomma che potrebbero causare odori e rischi di avvelenamento	1. Modifica dell'estensione del condotto di so si consiglia di acquistare tubi realizzati nello stesso materiale o in materiale resistente alle temperature, con una lunghezza controllata e i 2 metri e senza grandi angoli di curvatura evitare il surriscaldamento.2. Modifica e prolunga del tubo di scarico: consiglia di acquistare tubi realizzati nello ste materiale o in acciaio inossidabile resistente alte temperature, con una lunghezza contro entro i 2 metri e senza grandi angolazioni. devono scaricare verso il basso verso l'esternon possono essere piegati verso l'alto più per compromettere la dissipazione del calore scarico (la temperatura di esercizio del tubo scarico raggiunge circa 752 °F e la posizio installazione non consente di praticare fori n pavimento in legno. Sono inoltre vietate guarnizioni in gomma non resistenti alle alte temperature, che possono causare cattivi odo rischi di avvelenamento).
Emissione di fumo bianco	Interruzione di corrente anomala/volumeeccessivo di olio della pompa manuale	1. Pompare manualmente l'olio. Se c'è tropp all'interno della macchina, questa non si accenderà ed emetterà fumo bianco. Il modocorretto è pompare l'olio fino alla posizione ingresso e fermarsi. Se il volume dell'olio de pompa è troppo elevato, il tubo dell'olio dev essere scollegato e riavviato 2-3 volte per ripristinare il normale funzionamento prima di reinserirlo; in alternativa, utilizzare un asciugacapelli per soffiare verso il tubo di aspirazione per un periodo di tempo fino a quando non funziona correttamente.2. Interruzione di corrente anomala durante i funzionamento: durante il normale funzionamento, premere il pulsante di accensione/spegnimento per visualizzare "OFF" per lo spegnimento. Durante il processo di spegnimento, il pulsante non può essere utilizzato. Attendere che la ventola si fermi di spegnerla completamente, quindi scollegare l'alimentazione. Durante il processo di spegnimento, è vietato interrompere forzatame l'alimentazione . Altrimenti , il calore interno verrà dissipato completamente e verrà genera una grande quantità di fumo durante il seco avvio. A questo punto, è necessario attender che l'interno sia completamente bruciato prim tornare alla normalità.3. Fare riferimento alla risoluzione dei proble relativi al codice di errore E-01/E-02.
Fumare	Assunzione di ossigeno insufficiente o deposito di carbonio nella camera di combustione	1. L'altitudine supera i parametri di calibrazio Un apporto di ossigeno insufficiente può cau guasti all'accensione ed emissione di fumo n2. Verificare che non vi siano ostruzioni nel di aspirazione che impediscano l'apporto di ossigeno.3. Il piccolo spazio nella posizione di ingres dell'aria provoca l'ostruzione dell'aspirazione dell'aria.4. Fare riferimento al controllo del codice di E-01/E-02, il punto più basso della tensione/corrente di alimentazione non ha cal sufficiente dalla candela di accensione, con conseguente guasto dell'accensione ed emissione di fumo nero.5. Smontare la camera di combustione inter della macchina per verificare la presenza di depositi di carbonio e sostituirla tempestivamo
Fumo blu	Scarsa qualità dell'olio	È consentito l'uso esclusivo di gasolio di alt qualità, mentre è vietato l'uso di gasolio mis altri tipi di olio e prodotti petroliferi non nuo marca . In inverno, è necessario rispettare i temperature negative del gasolio;
Perdita di olio della macchina	Danni al serbatoio/tubo dell'olio, installazione laterale (Installazione laterale vietata)	1. Controllare l'aspetto del serbatoio del carburante/tubo dell'olio e verificare che l'uge del serbatoio del carburante non sia dannego incrinato, il che potrebbe causare perdite2. Quando si riempie il serbatoio del carbur con gasolio, fare attenzione a non versarlo carrozzeria della macchina . Altrimenti , dura funzionamento , il liquido fluirà all'interno e produrrà fumo a causa dell'elevato calore int3. Il riscaldatore non può essere installato lateralmente. L'olio del foro di ossigeno sul della candela di accensione fuoriuscirà attraversi il foro e il metodo di installazione corretto e di avere la porta di aspirazione/scarico rivolta verso il basso;4. Una scarsa qualità dell'olio provoca l'ostru della rete di atomizzazione della candela di accensione nella camera di combustione, causando la fuoriuscita dell'accensione attraversi il tubo di scarico. La rete di atomizzazione candela di accensione e il gasolio di alta qu devono essere sostituiti .
Non c'è olio calore all'interno della macchina	Il tubo dell'olio è piegato	Controllare se nel tubo dell'olio sono present punti piegati che impediscono all'aria di alimentare l'olio.
Olio che scorre attraverso il tubo di scarico	Volume eccessivo di olio della pompa/rete di atomizzazione bloccata/tensione anomala	1. Pompaggio manuale dell'olio: se c'è troppi all'interno della macchina, non si accenderà emetterà fumo bianco. Se la camera di combustione è piena di olio di pompaggio in eccesso, questo fuoriuscirà dal tubo di scarico modo corretto per pompare l'olio nella posizidi ingresso e fermarsi. Se il volume dell'olio pompa è troppo elevato, il tubo dell'olio dev essere scollegato e riavviato 2-3 volte per ripristinare il normale funzionamento prima di reinserirlo; in alternativa, utilizzare un asciugacapelli per soffiare verso il tubo di aspirazione per un periodo di tempo fino al corretto funzionamento.2. La retina di atomizzazione della candela accensione è bloccata. Dopo aver rimosso la candela di accensione, estrarre la retina di atomizzazione interna e verificare la presenza eventuali ostruzioni. Pulirla o sostituirla immediatamente.
Olio che scorre all'interno del tubo di aspirazione	Direzione di installazione errata/volume eccessivo di olio della pompa manuale	1. Pompaggio manuale dell'olio: se c'è troppo all'interno della macchina, non si accenderà emetterà fumo bianco. Se la camera di combustione è piena di olio di pompaggio in eccesso, questo fuoriuscirà dal tubo di aspirazione; il modo corretto per pompare l'ola nella posizione di ingresso e fermarsi. Se il volume dell'olio della pompa è troppo elevato tubo dell'olio deve essere scollegato e riavviati 3 volte per ripristinare il normale funzioname prima di reinserirlo; in alternativa, utilizzare u asciugacapelli per soffiare verso il tubo di aspirazione per un periodo di tempo fino a quando non funziona correttamente.2. Il riscaldatore non può essere installato lateralmente. L'olio del foro di ossigeno sul della candela di accensione fuoriuscirà attraversivi il foro e il metodo di installazione corretto è di avere la porta di aspirazione/scarico rivolta verso il basso .
La temperatura del tubo di scarico è troppo alta e diventa rossa	Malfunzionamento della camera di combustione	Spegnere immediatamente, smontare la carrozzeria in alluminio per verificare se la camera di combustione interna è sigillata op sostituire la camera di combustione.
suono	Flusso di scarico	Un'ostruzione da corpi estranei nel tubo di s
anomalo	scarso	compromette il funzionamento dello stesso. È necessario spegnerlo immediatamente e controllare il tubo di scarico, la marmitta e di scarico per individuare eventuali ostruzioni. caso di ostruzioni, è necessario pulirli e ripristinarne il normale funzionamento.
Odore di gasolio	Perdita di olio/errore di carburante	1. È consentito l'uso esclusivo di gasolio di qualità; è vietato l'uso di gasolio misto, altri olio e prodotti petroliferi non nuovi di zecca inverno, è consigliabile utilizzare gasolio a temperatura negativa, poiché altri carburanti potrebbero causare cattivi odori.2. Smontare la carcassa della macchina per verificare eventuali perdite di olio all'interno e sostituire tempestivamente i componenti.
odore di plastica	Utilizzare accessori esterni	1. L'ampliamento o la modifica richiedono l'acquisto di accessori resistenti alle alte temperature. Se la stufa sviluppa temperature elevate, potrebbe produrre odori sgradevoli e pungenti.2. Estendere i raccordi dei tubi senza piega allungarli troppo, poiché ciò potrebbe impedire dissipazione del calore e causare temperature interne elevate e odore di plastica.3. La temperatura di esercizio del tubo di s raggiunge circa 752 °F. È vietato praticare f pavimento in legno o utilizzare guarnizioni in gomma non resistenti alle alte temperature p l'installazione, poiché potrebbero causare cattivi odori e rischi di avvelenamento .
Manutenzione	Fumo/calore insufficiente	Se durante il funzionamento della stufa si ri fumo nero o calore insufficiente per un certo periodo di tempo, ciò indica che all'interno o camera di combustione sono presenti deposit carbonio che devono essere puliti o sostituiti tempestivamente.
Fusibile bruciato	Ispezione di spegnimento per cortocircuito	1. Rimuovere il fusibile e verificare che non danneggiato. Se danneggiato, sostituirlo.2. Verificare se i poli positivo e negativo so cortocircuito. In caso di cortocircuito, sostituirescheda madre se danneggiata.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd.
