GEBRUIKSAANWIJZING CY-29 Vevor

Wij streven er voortdurend naar om u gereedschappen te leveren tegen concurrerende prijzen.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen d ons worden gebruikt

geeft een schatting weer van de besparingen die u kunt behalen door bepaal producten te kopen

gereedschappen bij ons vergeleken met de grote topmerken en doseringen niet se

bedoeld om alle categorieën gereedschappen die wij aanbieden te dekken. U wo vriendelijk verzocht

Wij herinneren u eraan om zorgvuldig te controleren of u een bestelling bij ons besparen zelfs de helft vergeleken met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

DIESEL HEATER

Symbool	Symbool Beschrijving
	Waarschuwing: Om het risico op letsel te verminderen, mo gebruiker de gebruiksaanwijzing zorgvuldig lezen.
	Dit symbool, geplaatst vóór een veiligheidsopmerking, duidt o voorzorgsmaatregel, waarschuwing of gevaar. Het negeren va deze waarschuwing kan leiden tot een ongeval. Volg altijd onderstaande aanbevelingen om het risico op letsel, brand o elektrocutie te verminderen.
	CORRECTE VERWIJDERING: Dit product is onderworpen aa bepalingen van de Europese Richtlijn 2012/19/EG. Het symb met een doorgestreepte afvalcontainer geeft aan dat het pro de Europese Unie gescheiden afvalinzameling vereist. Dit ge voor het product en alle accessoires die met dit symbool z gemarkeerd. Producten die als zodanig zijn gemarkeerd, mog niet worden mogen niet bij het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzame voor de recycling van elektrische en elektronische apparaten.
	Waarschuwing: Giftig materiaal. Vermijd contact met giftig materiaal.
	Waarschuwing: Ontvlambaar materiaal. Voorkom brand door ontvlambaar materiaal te ontsteken.

Verantwoordelijkheidsvereisten:

- Vevor is niet aansprakelijk voor eventuele problemen die voortvloeien uit niet naleven van deze instructies en de voorzorgsmaatregelen die in deze instructies zijn opgenomen.

Het bedrijf is evenmin aansprakelijk voor problemen die voortvloeien uit reparaties die zijn uitgevoerd zonder professioneel onderhoud of het gebruik van originele reserveonderdelen/accessoires. Dit type onderhoud leidt tot

ongeldigheid van de typegoedkeuring en het ECE-typegoedkeuringscertificaat van de kachel.

SAFETY INSTRUCTION

WAARSCHUWING:

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij deze dieselkachel worden geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en letsel. /of ernstig letsel.

1. De volgende maatregelen worden niet genomen

2. Vervang het belangrijke onderdeel van de dieselverwarming.

3. Maken gebruik van reserveonderdelen van andere fabrikanten zonder toestemming.

4. De instructies en richtlijnen niet naleven tijdens de installatie of bediening

5. mogen uitsluitend originele bevestigingsmaterialen en reserveonderdelen worden gebruikt.

6. De verwarmingstoestellen mogen niet worden gebruikt op plaatsen waar ontvlambare dampen of stof kunnen ontstaan, bijvoorbeeld:

- Brandstofdepot

- Koolstofopslagplaats

- Houtpakhuis

- Graanschuur en soortgelijke locaties

• Diesel/benzinestation

En blijf uit de buurt van brandstoftanks, compressietanks, brandblussers, kleding of andere brandbare voorwerpen.

1. Gebruik voor het opstarten geen sigarettenaansteker.
2. Gebruik de kachel niet in gesloten en/of ongeventileerde ruimtes.
3. Tijdens het tanken dienen de verwarmingselementen uitgeschakeld te zijn.

4. Schakel de stroom niet uit terwijl het apparaat in werking is.

5. Als er sprake is van Bij een brandstoflek of lekkage uit het brandstofsy van verwarmingstoestellen, neem dan contact op met VEVOR voor reparatie.

6. Plaats de uitlaat naar buiten om te voorkomen dat er uitlaatgassen binnendringen.

7. Het is verboden om tijdens de werkzaamheden de elektrische stroom

rechtstreeks uit te schakelen om zo de werking van de kachel te stoppen.

1. Dicht alle openingen tussen de montageplaat en de carrosserie af.
2. Het apparaat stopt met verwarmen na de oververhittingsbeveiliging. Schak het apparaat niet uit. Nadat het apparaat op natuurlijke wijze is afgekoeld en uitgeschakeld, kan het opnieuw worden opgestart.
3. Schakel het apparaat niet direct uit nadat u het hebt uitgeschakeld. Het 3-5 minuten voordat het apparaat volledig stopt met werken.
4. Nadat het apparaat 3-5 minuten is opgestart, werkt het normaal en wari het op. Wacht even geduldig.
5. Wanneer de kachel net is opgestart, is de stroomsterkte relatief hoog. V de stroomvoorziening is daarom een adapter met een spanning van 12V en stroomsterkte van 15A of meer nodig.
6. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met beperkte fysieke, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis, mits zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderho door de gebruiker mogen niet door kinderen zonder toezicht worden uitgevoerd

125. WAARSCHUWING: Ontvlambaar materiaal

Let er tijdens de installatie/het gebruik, het onderhoud en de afvoer het apparaat op dat er zich geen brandbare stoffen in de buurt va uitlaat bevinden. De temperatuur van de uitlaat is zeer hoog wanneer deze in werking is. Voorkom brand door het ontsteken van brandbaar materia Volg strikt de volgende methoden om isolatiehulzen correct op de uitlaatpijp te installeren en de oppervlaktetemperatuur te verlagen:

Zorg tijdens installatie/gebruik, onderhoud en afvoer van het apparaat voor voldoende ventilatie om koolmonoxidevergiftiging te voorkomen.

Plaats de uitlaat buiten om te voorkomen dat uitlaatgassen naar bini lekken.

19. De brandstoftank die brandstof levert aan het apparaat moet voldoen aan de volgende eisen:

a) Indien er een lek is, moet de brandstof op de grond worden afgevoerd e deze niet in contact komen met de hete delen van het voertuig of de lading b) De brandstoftank met benzine moet zijn uitgerust met een effectieve vlamd bij de brandstofvulopening, of er moet een afdichtingsapparaat worden gebruikt om de opening volledig af te dichten

1. Ruimte die niet gebruikt kan worden voor het verwarmen en vervoere van gevaarlijke goederen.

BEWAAR DEZE INSTRUCTIES

FCC INFORMATION

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid var gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik is onderworper aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product zijn niet uitdrukkelijk goedgekeurd door de partij. Verantwoordelijkheid voor naleving kan de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal a van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoe een redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen. Indien niet geïnstalleerd en gebruikt volgens de instructies, kan het schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat in een bepaalde installatie geen interferentie zal optreden. Mocht dit product schadelijke interferentie veroorzaken in radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, dan wordt gebruiker aangeraden de interferentie te verhelpen door een of meer van de volgende maatregelen te nemen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat wa het apparaat is aangesloten. ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

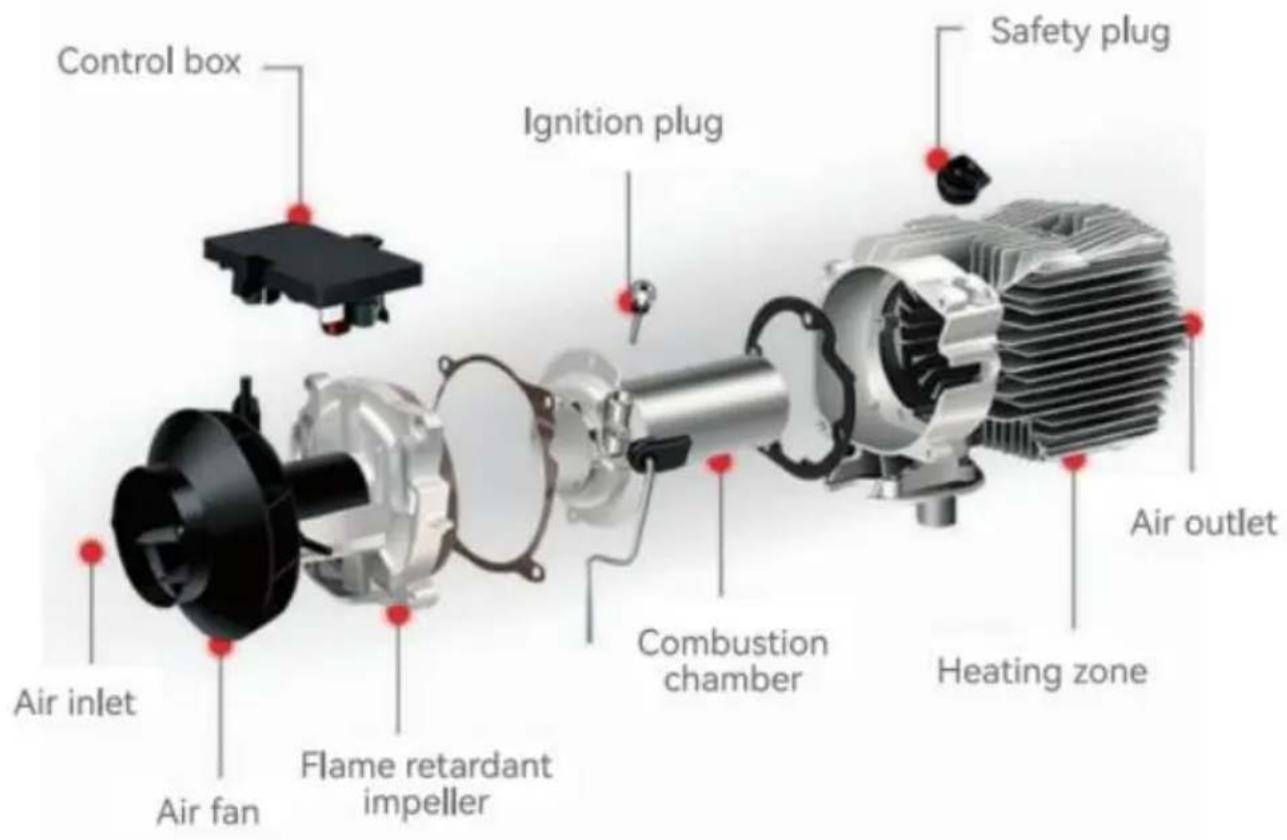

INTERNAL STRUCTURE

Control box Ignition plug Safety plug Air outlet Air inlet Air fan Flame retardant impeller Combustion chamber Heating zone

INSTALLATION POSITION

Truck 1 2 3 4

Het wordt aanbevolen om hoogwaardige dieselbrandstof te gebruiken

voor het tanken van de dieselkachel. Andere brandstoffen, zoals

kerosine, plantaardige olie, benzine, afvalolie, enz., mogen niet worde

gebruikt. Anders kan de kachel een onaangename geur afgeven en kan er tij het gebruik een storing optreden .

Voor de installatie van de machine is vakpersoneel nodig.

MODEL

Productmodel	CY-30	CY-28
	CY-32	CY-29
Verschijning
Verwarmingsmedium	Lucht	Lucht
Brandstof	Diesel	Diesel
Beoordelingen	DC 12 -24 V/40W	DC 12V/40W

PACKING LIST

Model		CY-30	CY-28	CY-29CY-32
Vloeibaar kristalschakelaar		1	/	/
Vloeibaar kristalschakelaar		/	1	1
Afstandsbediening		1	/	/
Afstandsbediening		/	/	1
Afstandsbediening		/	1	/
Inlaatpijp		1	1	1
Uitlaatpijp		1	1	1
Blaaspijp		1	1	1
Geluiddemper		1	1	1
Blaaspijpklem		4	4	4
Luchtuitlaatbuisklem		2	2	2
Klem		2	2	2
Pijpklem		2	2	2
Luchtfilterelement		1	1	1
De schroef voor de slotvanger	[0552A]	6	6	6
Roterende blaaspijp	[5W42]	1	1	1
Gebruikershandleiding		1	1	1
Geluiddemper Accessoires		1	1	1
Beschermhoes		1	1	1

INSTALLATION OF FUEL TANK AND NOZZLE

Raadpleeg het onderstaande installatieschema en lees de voorzorgsmaatregelen zorgvuldig door bij de installatie of het gebruik:

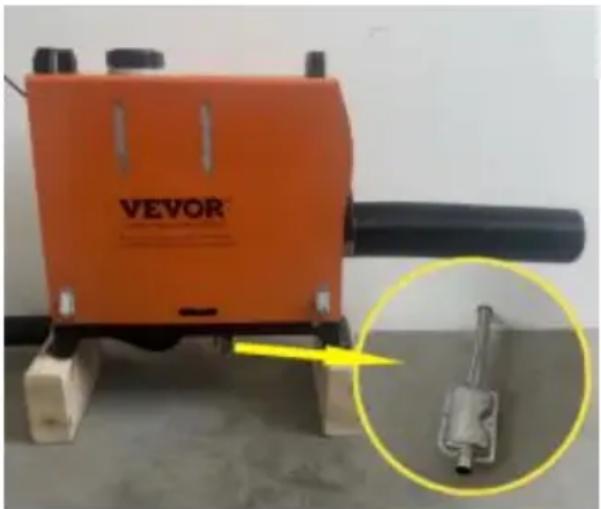

19. Geen zij - installatie :

※ Zijwaartse installatie van de dieselkachel kan na verloop van tijd olielekkag het apparaat veroorzaken, wat leidt tot veel rookontwikkeling en koolmonoxidevergiftiging. Laat tijdens de installatie 10 cm ruimte rond de kach vrij voor een goede ventilatie.
※ Indien u de verwarming in een gebouw installeert:
13 Als de kachel binnen staat: Maak gaten in de muur zodat de afvoerpijp i buiten kan worden geleid. Let op de isolatie van de afvoerpijp, aangezien de erg heet kan worden en brand kan veroorzaken.
14 Als de kachel buiten staat: Het is noodzakelijk om de uitlaatpijp te verleng om te voorkomen dat de uitlaatgassen via de achterste ventilator van de kac het gebouw in worden gezogen. Dit kan leiden tot koolmonoxidevergiftiging.
※ Bij installatie van de kachel in een gebouw: ① Bij plaatsing binnenshuis: Maak gaten in de muur zodat de uitlaatpijp naar buiten kan worden geleij op de isolatie van de uitlaatpijp, aangezien deze erg heet kan worden er brand kan veroorzaken. ② Bij plaatsing buitenshuis: Verleng de uitlaatpijp te voorkomen dat uitlaatgassen via de achterste ventilator van de kachel gebouw in worden gezogen, wat kan leiden tot koolmonoxidevergiftiging.

Binneninstallatie Buiteninstallatiediagram

(houten vloeruitlaatpijpen moeten beschermd worden)

※ Installatiepositie en voorzorgsmaatregelen

①Reserveer een opening van 10 cm tussen de luchtinlaat voor een onbelemmerde luchtinlaat
2. Houd de onderste uitlaatpijp op een afstand van 5 cm van de grond voorkom brand als de temperatuur van de uitlaatpijp hoog is;
③ Buig de uitlaatpijp niet te veel, omdat dit een ongelijkmatige uitlaatgasstroom kan veroorzaken;
4. De luchtuitlaatbuis mag niet te lang zijn en meerdere bochten kunnen ervoor zorgen dat de warmte niet wordt afgevoerd, wat kan leiden tot ee storing door hoge temperaturen;
5. Zorg ervoor dat de brandstoftank niet op de behuizing stroomt wannee deze bijvult, aangezien dit langs de binnenkant van de machine naar de uitlaatpijp stroomt en rook veroorzaakt. Vul de olie bij tot vlakbij de open van de brandstoftank.
⑥Blokkeer de inlaatbuis niet, dit zal leiden tot onvoldoende zuurstof en dverwarming zal niet werken.

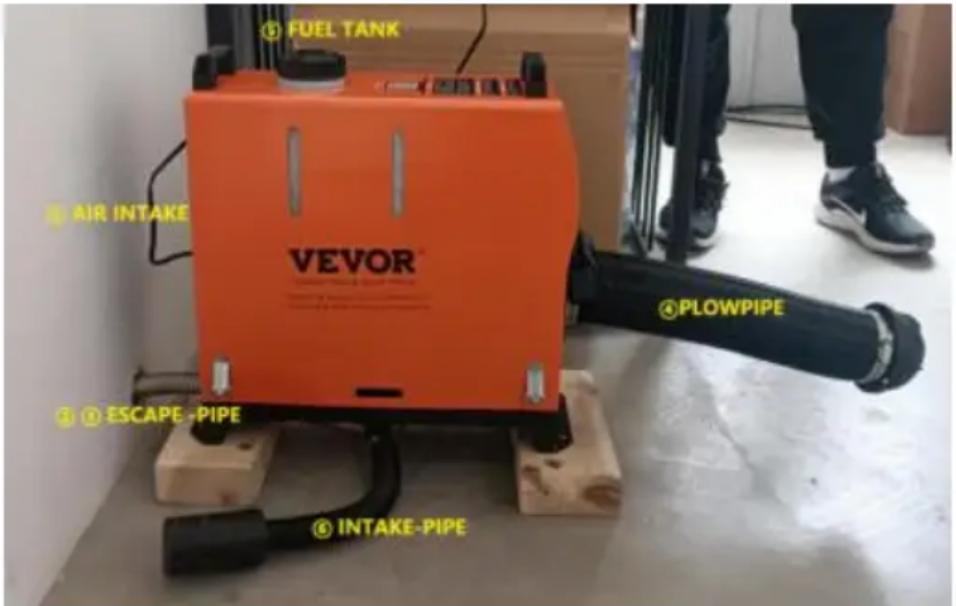

⑥ FUEL TANK AIR INTAKE VEVOR ⑥ PLOWPIPE ⑥ ESCAPE-PIPE ⑥ INTAKE-PIPE

Voorzorgsmaatregelen voor de installatielocatie - schematisch diagram

20. Voorzorgsmaatregelen voor de stroomvoorziening :

※ De voeding voor de dieselkachel moet aan de volgende eisen voldoen: Spanning: 12 V; stroomsterkte: ≥ 20 A, direct of via een accu. Laad de accu niet op tijdens gebruik van de kachel, aangezien onvoldoende stroom tot storingen

kan leiden. Zorg voor een stevige en veilige verbinding met de accu. Het ge van klemmen voor de bevestiging kan leiden tot slecht contact.

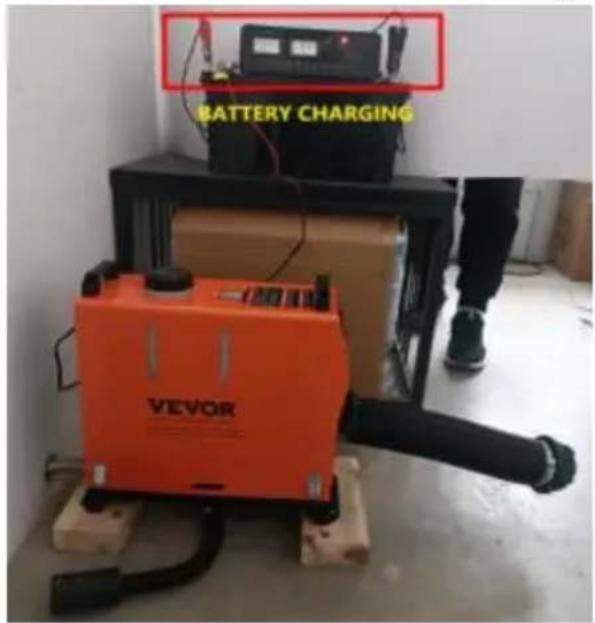

BATTERY CHARGING VEVOR

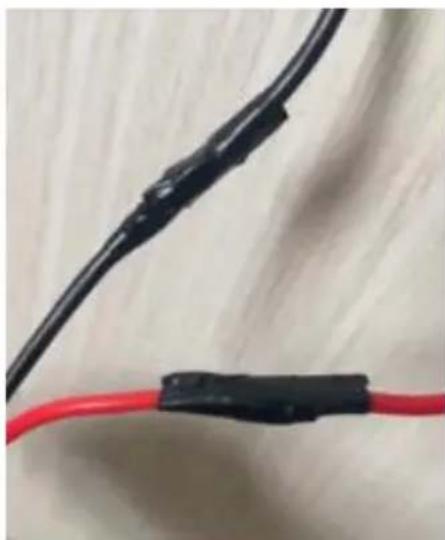

※Bij het verlengen van de stroomkabel voor de dieselkachel moet de draaddiameter >2 mm² zijn. Het gebruik van een dunne draad kan leiden tot onvoldoende stroom, waardoor de kachel niet werkt. Gebruik na het aansluiter isolatietape om de verbinding te beschermen en lekkage te voorkomen, wat brand kan veroorzaken.

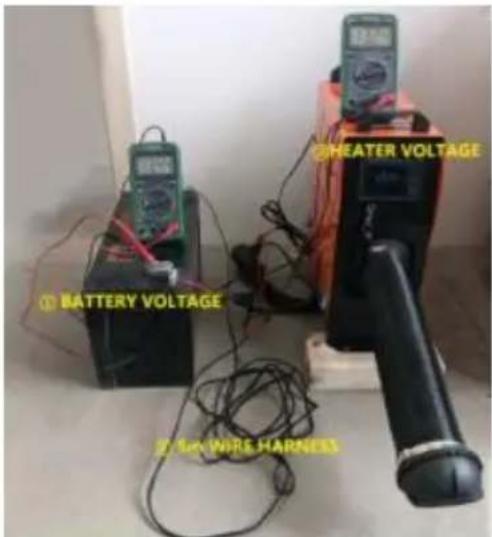

① BATTERY VOLTAGE ② HEATER VOLTAGE ③ 10K WIRE HARNESS

※Schakel de stroom niet uit wanneer de dieselkachel op hoge temperaturen werkt. Dit kan terugslag veroorzaken door de hoge temperaturen. Herhaaldelijk gebruik kan permanente schade veroorzaken. Oplossingen:

• Als de stroom uitvalt en u de kachel direct weer aanzet: Wacht tot de int warmte van de kachel volledig is verdwenen voordat u de kachel weer inscha voor de normale werking.
• Als de kachel na een stroomstoring langere tijd aan blijft staan: Onvolledige verbranding binnenin kan veel rook produceren. Wacht tot de rook is opgetrok dan start de kachel automatisch en werkt weer normaal.

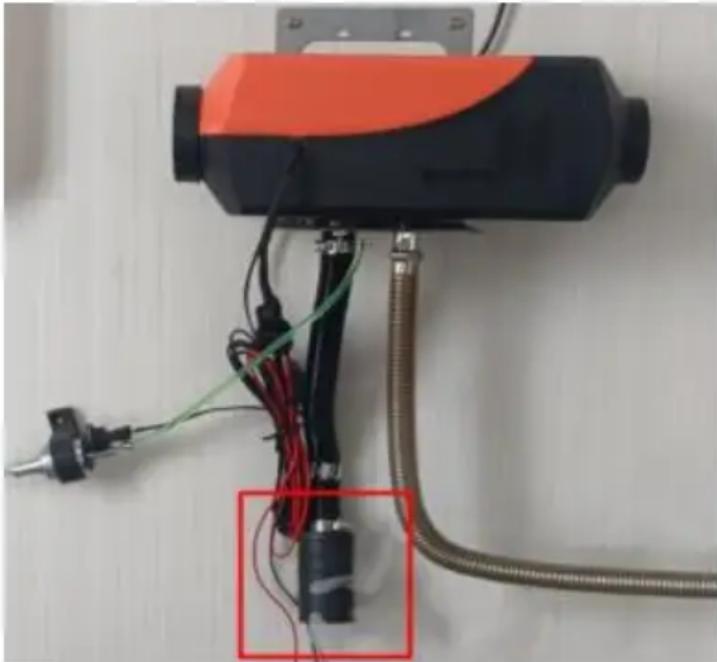

Abnormale stroomuitval en rook uit de inlaatpijp

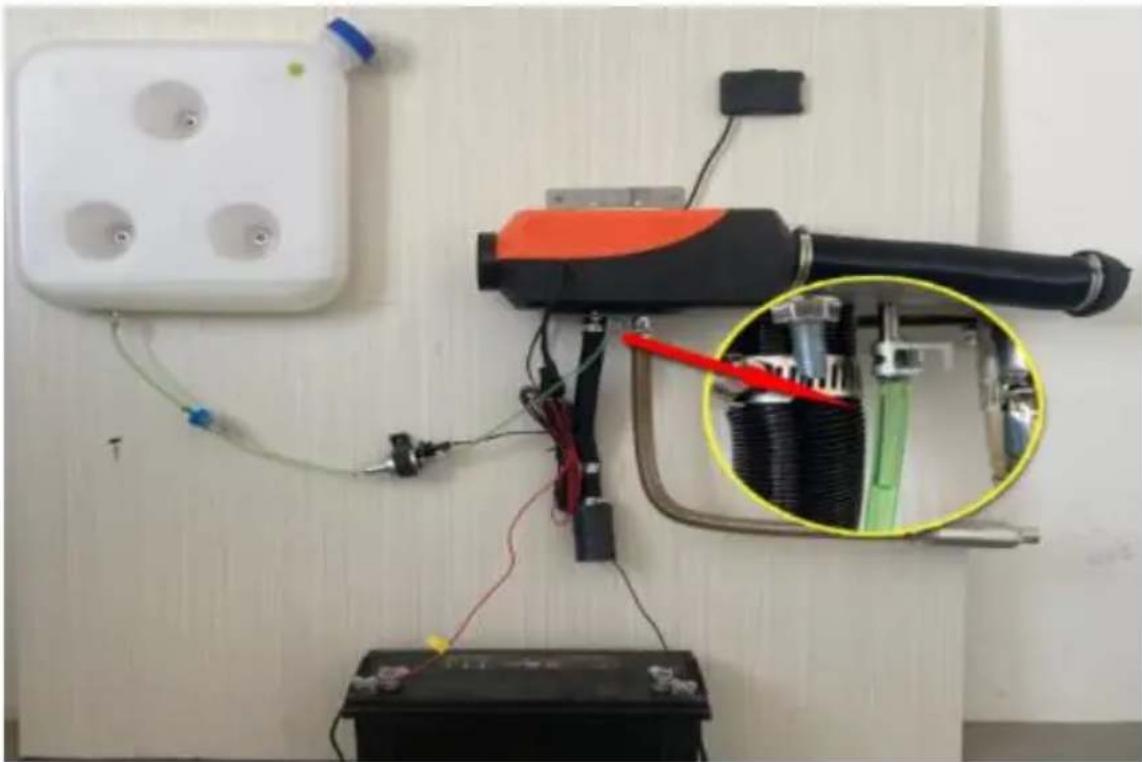

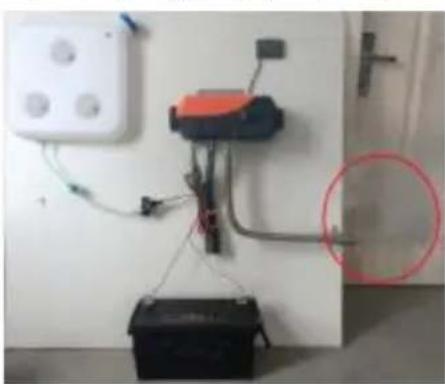

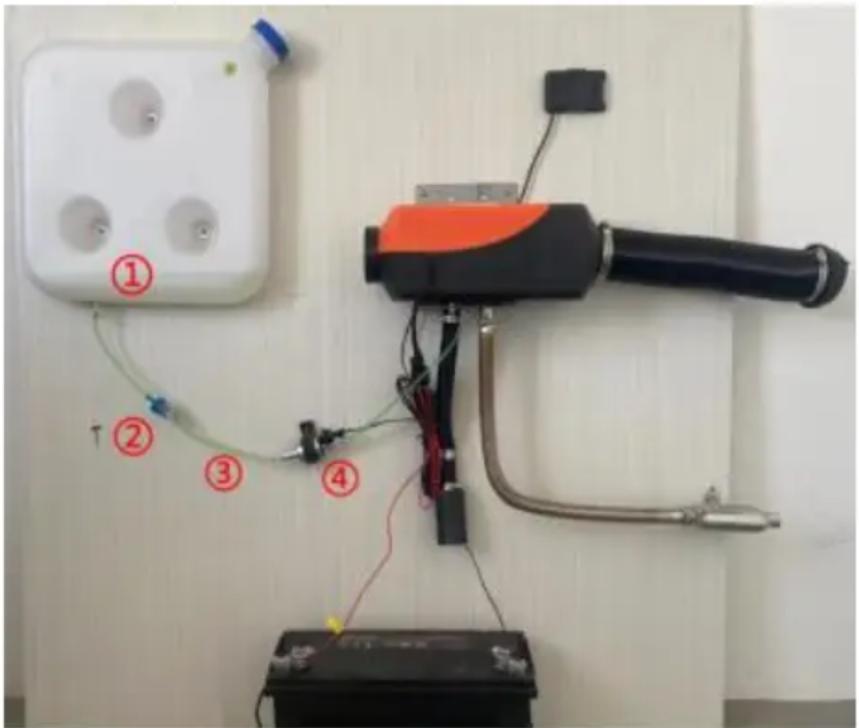

21. Nadat de kachel is geïnstalleerd, moet u handmatig olie oppompe voordat u de kachel inschakelt :

※ De brandstofleiding van de verwarming is Lang. Voordat u de kachel voo eerst start, pompt u handmatig olie naar de brandstofinlaat. Anders duurt het het inschakelen meer dan 30 minuten voordat de kachel de brandstof detecte (gedurende deze tijd controleert het continu op het brandstofsignaal). Zodra de ontstekingsbougie brandstof detecteert, ontsteekt en verhit het. Raadpleeg de handleiding van de LCD-schakelaar voor gedetailleerde instructies over het handmatig oppompen van brandstof.

De eerste werkzaamheden vereisen het handmatig pompen van olie naar positie die in het diagram is aangegeven en het opstarten

※ Pomp bij handmatig brandstofpompen net tot aan de brandstofinlaat. Te v pompen kan ertoe leiden dat de kachel veel witte rook uitstoot. Snelle oploss koppel de brandstofleiding los, zet de kachel aan , laat hem vanzelf stoppen start hem opnieuw op. Herhaal dit proces totdat er geen rook meer vrijkomt. de brandstofleiding weer aan en zet de kachel weer aan om de normale we te hervatten.

※ Blaas na het starten van de dieselkachel continu lucht in de luchtleiding een luchtpomp of een hogesnelheidsblazer totdat de kachel start en normaal functioneert. Als er na een tijdje gebruik witte rook verschijnt: dit wijst erop de vernevelingsnet verstopt is. Verwijder de ontstekingsbougie, verwijder het vernevelingsnet, reinig het oppervlak of vervang het door een nieuw exemplaa

※ Storingen in het oliecircuit, zoals foutcode E4/E8/E10, geven aan de er geen olieverwarming of verwarming in de machine aanwezig is. Vo de volgende stappen om het probleem op te lossen:

①Is er een olietekort in de brandstoftank ?
② Of het oliefilter verstopt is;

1. Zit er een bocht in de olieleiding waardoor de olie niet door kan

④ Werkt de oliepomp niet ?

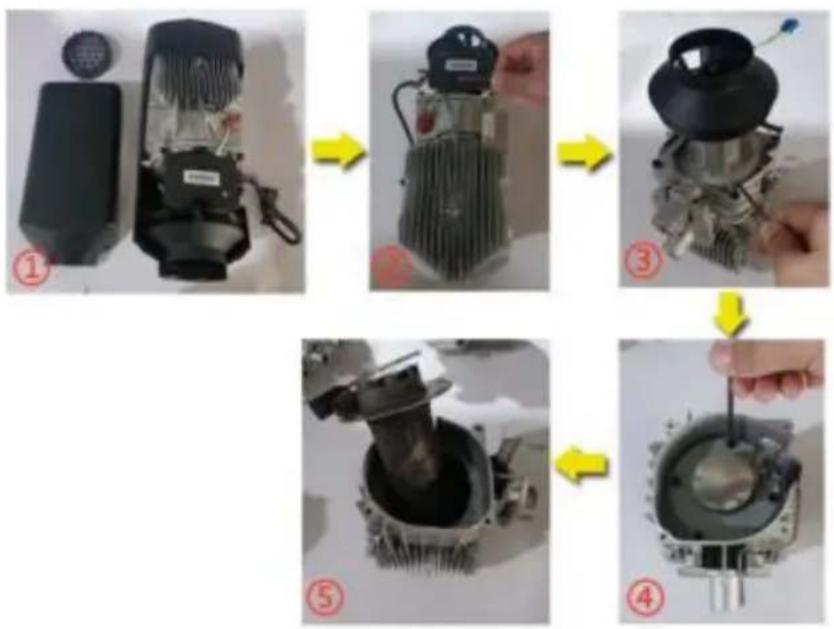

※ Onderhoud: Als er zwarte rook wordt waargenomen tijdens het gebruik van de kachel gedurende een bepaalde periode of in het twe jaar van gebruik, duidt dit op koolstofophoping in de verbrandingskamer die tijdig moet worden gereinigd. De bedieningsmethode is als volgt:

①Verwijder de buitenschaal;
2. Verwijder de bouten van het moederbord met een inbussleutel;
③ Verwijder de vier bouten van de ventilatoreenheid met een inbussleute

④Verwijder de vier bouten van de verbrandingskamer met een inbussleutel
⑤ Verwijder de verbrandingskamer en vervang deze door een nieuwe warmteterugwinningsverwarmer;

Schematisch diagram van vervanging van de verbrandingskamer

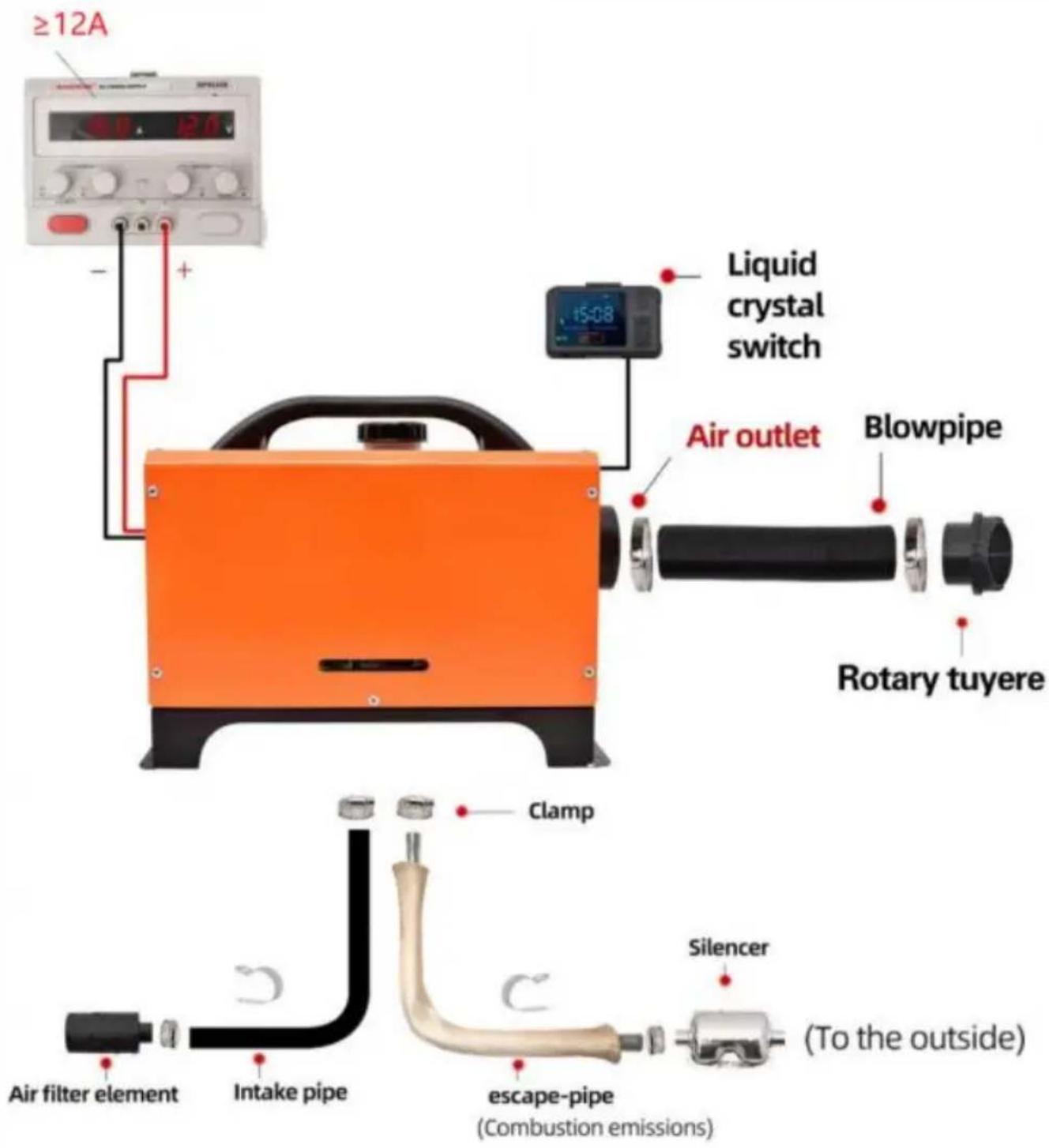

Waarschuwingen voor de voeding van dieselverwarmingstoestellen:

※ Voedingsvereisten voor dieselverwarming: Spanning: 12 V; Stroom: ≥ 20 Gebruik een stroombron of een accu. (Vermijd het opladen van de accu u de verwarming van stroom voorziet, aangezien een lage stroomsterkte to storingen kan leiden. Zorg voor een veilige accuverbinding zonder klemmer om slecht contact te voorkomen. Het gebruik van de sigarettenaansteker v de auto als stroombron wordt afgeraden vanwege onvoldoende stroom.)

Tijdens de installatie moet de olietank op een geschikte plaats boven de hoofdmotor worden geplaatst, zodat de brandstofpomp goed kan werken.

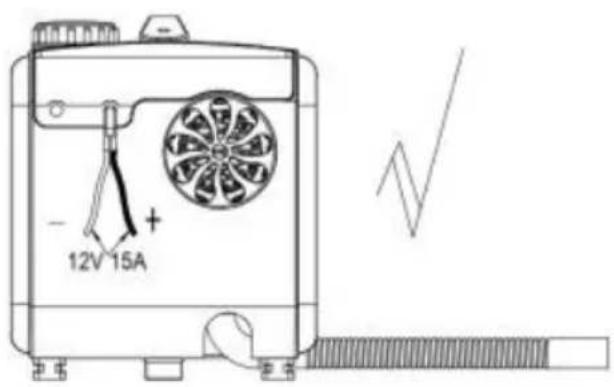

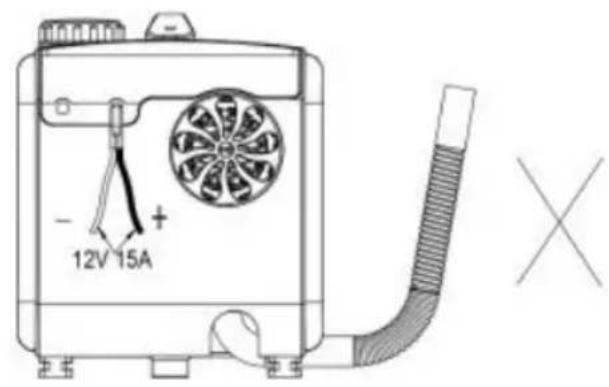

CY-28/CY-29 ( horizontaal type )

1. De luchtinlaat mag niet geblokkeerd worden, zodat deze open en vrij blijft
2. H oud de uitlaatpijp vrij. De uitlaatpijp moet uit de buurt van brandbare s worden gehouden. Vermijd het verhitten en ontsteken van brandbare goederen en het laden van vracht op de grond.
3. Om een optimale verbranding te garanderen, dient u er rekening mee te houden dat de rookafvoerpijp niet omhoog, maar horizontaal of omlaag geplaa kan worden.

- 12V 15A + +

- 12V 15A +

Raadpleeg de onderstaande

instructies voor het gebruik van de LCD-schermschakelaar.

Om te synchroniseren, scant u de -code op de

recht om de video te bekijken.

1. Digitale LCD-schakelaar met drie knoppen [spraaktype]

Functie	Parameter	Werkingsmethode	Specifieke operationele stappen
Inschakelen	/	Druk kort op de aan/uit knop	Druk in uitgeschakelde toestand kort op de aan/uit-knop om het apparaat in te schakelen. Wanneer het scherm de temperatuur of het H-getal weergeeft, geeft dit aan dat het apparaat is ingeschakeld om te verwarmen.
Uitschakeling	/	Druk kort op de aan/uit knop	in de ingeschakelde stand kort op de aan/uit-knop totdat 'OFF' wordt weergegeven om het apparaat uit te schakelen. Tijdens het uitschakelen kan de knop niet worden bediend. Wacht tot de ventilator stopt met werken. De taal zal aangeven dat de verwarming stopt en het apparaat volledig wordt uitgeschakeld. Let op: Het is verbod om de stroom tijdenshet uitschakelen met geweld uit te schakelen . Anders wordt de interne warmte niet volledig afgevoerd. Een tweede keer opstarten zal een grote hoeveelheid rook produceren, en onvolledige warmteafvoer kan de interne windturbine va de machine gemakkelijk beschadigen. Wacht in dat geval tot de inter warmte volledig is verbrand voordat de machine weer normaal functioneert.
Weergavetijd	24-uurs kloksysteem	Weergave in stand-bymodus	Na het inschakelen wordt in de stand-bymodus 'Weergavetijd' op het scherm weergegeven. Na het uitschakelen wordt in de stand-bymodus automatisch 'Weergavetijd' weergegeven.In de ingeschakelde toestand, houd [Links] 2 seconden lang ingedrukt om de tijdoptie te openen, houd [Aan/uit-knop] 2 seconden lang ingedrukt [Uur knippert], druk op [Links] en [Rechts] or de huidige tijd aan tepassen, houd [Aan/uit-knop] 2 seconden lan ingedrukt seconden [Minuten knipperen], druk op [Links]&[Rechts] om aan te passen aan d huidige tijd, druk lang op [Links] gedurende seconden om op te slaan en af te sluiten S1 is voor het aanpassen van de huidige tijdinstelling; S voor de looptijdinstelling; S3 voor de tijdgestuurde in-/uitschakelinstellingen; S4 voor de tijdgestuurde in- en uitschakelinstellingen; een stroomstoring automatisch op nul gezet . Er is geen geheugenfunctie .
looptijd	9999min	Weergave tijdens werkproces	Automatische tijdsregistratie na het opstarten, waardoor realtime observatie va de werktijd mogelijk is
Versnellingsmodus	Niveaus 1-6	Klik met de linker- en rechtermuisknop om de versnelling aan te passe	Standaardversnellings modus bij het opstarten, [linkerknop] en [rechterknop] passen de versnellingsgrootte aan. De laagste versnelling is de 1e versnelling en dehoogste versnelling is de 6e versnelling.
Schakelen tussen versnellingen en temperaturen	/	Houd de aan/uit-knop 2 seconden lang ingedrukt	Standaard versnellingsmodus wanneer ingeschakeld. Houd de aan/uit-knop seconden ingedrukt or de temperatuurmodus te wijzigen. Druk kort op de linker- en rechterknoppen om de temperatuur aan te passen.
Temperatuur - Celsius	8~36°C	Houd de aan/uit-knop 2 seconden lang ingedrukt	Als het apparaat is ingeschakeld , houdt de [aan/uitknop] 2 seconden ingedrukt or graden Celsius weer geven.
Temperatuur - Fahrenheit	46~97°F	Houd de aan/uit-knop 2 seconden lang ingedrukt	Houd, terwijl het apparaat is ingeschakeld , de aan/uit-knop 2 seconden lang ingedrukt om graden Celsius weer te geve Houd de rechtermuisknop 2 seconden lang ingedrukt om over te schakelen naar grader Fahrenheit. Druk kort op de linker- en rechterknop om de temperatuur aan te passen.
Handmatige oliepomp	Maximale aftelling van 300seconden	Houd de [linkerknop] 3 seconden lang ingedrukt	Houd bij het eerste inschakelen de [linkerknop] 3seconden ingedrukt or automatisch gedurende 300 seconden olie te pompen. Wanneer het oliepomppictogram op het scherm verschijnt, geeft dit aan dat de handmatig wordt gepompt. Na afloop stopt het apparaat automatisch, of u kun kort op de [aan/uitkndrukken om het halverwege te stoppen. Het verdwijnen van h oliepomppictogram geeft aan dat het apparaat succesvol is uitgeschakeld.Let op: Let op de ol inlaat aan de onderka van de machine en stop met pompen tot de olie de inlaatposit bereikt. Overmatig pompen van olie kan leiden tot een te gro intern olievolume en het niet ontsteken van de machine.
Afstandsbedieningsmatching	Effectieve afstand ≤ 30m	Houd [rechtermuisknop] seconden ingedrukt	Houd in de stand- bymodus de [rechtsklikken]-knop 2 seconden lang ingedrukt om [rtE] we te geven. Druk op ee willekeurige toets op afstandsbediening om de koppeling succesvo af te sluiten.
Afstandsbedieningsfunctie	Effectieve afstand ≤ 30m	Standaard fabrieksaanpassing	[AAN] - aan/uit-knop, [UIT] - aan/uit-knop, [+/-] - tandwiel-/temperatuurgrootte
Timerinstelling	Maximaal 10 uur	Minimale speelduur van 30 minuten	in de ingeschakelde toestand de [linkerknop] 2 seconden ingedrukt or de tijdinstelling te openen, [S01] de huidige tijdinstelling; [S02] Instelling starttijd [S03] Stel de gepland looptijd in; [S04] Stel schakelaar voor de timerfunctie in, klik m de rechtermuisknop or te selecteren:1. [S01] Huidige tijdinstelling: [S01] Interface, houd de [Power On/Off]-knop 2 seconden ingedrukt [uur knippert], druk op de [Links]&[Rechts]-knoppen om de huidig tijd aan te passen, houd de [Power On/Off]-knop 2 seconden ingedrukt [minuten knipperen], druk op de [Links]&[Rechts]-knoppen om de huidig tijd aan te passen, houd de [Links]-knop seconden ingedrukt or op te slaan en af te sluiten.2. [S02] Instellenstarttijd: Houd op de [S02]-interface de [aan/uit-knop] 2 seconden lang ingedrukt totdat [ uur knippert] verschijnt, druk op [links] en [rechts] om de huidige tijd aan te passen, houd de [aan/uit-knop] 2 seconden lang ingedrukt totdat [ minuten knipperen] verschijnt, druk op [links] en [rechts] om de huidige tijd aan te passen, houd de [linkerknop] 2 seconden lang ingedrukt om op te slaan en af te sluiter 3. [S03] Stel de geplande looptijd in; Houd in de [S03]-interface de [Power On/Off]-knop 2 seconden ingedrukt [uur knippert], druk op de knoppen [Links] en [Rechts] om de huidige tijd aan te passen, houd de [Power On/Off]-knop 2 seconden ingedrukt [minuten knipperen], druk op de knoppen [Links] en [Rechts] on de huidige tijd aan te passen, houd de [Links]-knop 2 seconden ingedrukt or op te slaan en af tesluiten.4. [S04] Instelling van de timerfunctieschakelaar; Druk op de [S04]-interface 2 seconden lang op de [aan/uit]-knop [t-off][knipperend], druk op de knoppen [links] en [rechts] om [t-on knipperend] in te schakelen. Houd de knop [links] 2 second ingedrukt om op te slaan en af te sluiter In de stand-bymodus geeft het alarmpictogram op het scherm aan dat de instelling succesvol is.Let op: Stel de startt en de looptijd in op volgorde, bijvoorbeeld: als de huidige tijd 15 is, stel dan in dat ho om 15:10 begint, om 15:40 wordt uitgevoero en dat het wordt afgesloten.
Spraakaankondigingen	Stemuitzending tijdens opstarten, afsluiten en situaties met foutcodes	Fabrieksinstelling Engels	Nadat u het apparaat hebt ingeschakeld, houdt u de combinatie van de linkerknop en de aan/uit-knop 2 seconden lang ingedrukt om de interface voor stemselectie weer te geven. Laat de knop los en het apparaatgaat automatisch in d stand-bymodus.[U-FU]-Russisch, [U-EN]-Engels, [U-GE]-Duits, [U-OF]-Voice uit
Basisgegevens	/	Druk 2 seconden op de aan/uit-knop en de rechtermuisknopcombinati etoets om basisgegevens in te voeren	terwijl het apparaat is ingeschakeld , de toetsen [Power On] e [Rechts] tegelijkertijd 2 seconden ingedrukt or de basisinstellingen te openen. Druk op de toetsen [Links] en [Rechts] om te selecteren. Het display toont de gegevensweergave.Druk kort op de toets [Power On] om af te sluiten.01: Schelptemperatuur [XX °C];02: Voedingsspanning [P-12V];03: Huidige versnelling [- X -];04: Omgevingstemperatuur [P-XX °C];

2. Digitale LCD-schakelaar met drie toetsen [standaardversie]

Functie	Parameter	Werkingsmethode	Specifieke operationele stappen
Inschakelen	/	Druk kort op de aan/uit-knop	Druk in uitgeschakelde toestand kort op de aan/uit-knop om het apparaat in te schakelen. Wanneer het scherm de temperatuur of het H-getal weergeeft, geeft dit aan dat h apparaat is ingeschakeld om te verwarmen.
Uitschakeling	/	Druk kort op de aan/uit-knop	Druk, terwijl het apparaat is ingeschakeld, kort op de aan/uit-knop totdat 'OFF' wordt weergegeven om het apparaat uit te schakelen. Tijdens het uitschakelen kan de knop niet worden bediend. Wacht tot de ventilator stoptmet werken. De ta zal aangeven dat de verwarming stopt er het apparaat volledi wordt uitgeschakeld.Let op: Het is verboden om tijdens het afsluiten de stroom geforceerd uit te schakelen . Anders zal de interne warmte niet volledig worden afgevoerd. Een tweede keer opstarten zal een grote hoeveelheid rook produceren, en onvolledige warmteafvoer kan de interne windturbine van de machine gemakkelijk beschadigen. In dat geval is het noodzakelijk om te wachten tot de interne warmte volledig is opgebrand voordat de machine weer normaal functioneert.
Weergavetijd	24-uurs kloksysteem	Weergave in stand- bymodus	Na het inschakelen wordt in de stand-bymodus'Weergavetijd' op he scherm weergegeven. Na het uitschakelen wordt in de stand- bymodus automatisch 'Weergavetijd' weergegeven.Houd in de ingeschakelde toestand [Links] 2 seconden lang ingedrukt om de tijdoptie te openen, houd [Aan/uit-knop] 2 seconden lang ingedrukt [Uur knippert], druk op [Links] en [Rechts] om de huidige tijd aan te passen, houd [Aan/uit-knop] 2 seconden lang ingedrukt seconden [Minuten knipperen], druk op [Links]&[Rechts] om aan te passen aan de huidige tijd, druk lang op [Links] gedurende 2 seconden om op te slaan en af te sluiten.S1 is voor het aanpassen van de huidige tijdinstelling; S2 voor de looptijdinstelling; S3 voor de tijdgestuurde in-/uitschakelinstellingen; S4 voor de tijdgestuurde in- en uitschakelinstellingen;Let op: De weergegeven tijd wordt na een stroomstoring automatisch op nul gezet. Er is geen geheugenfunctie.
looptijd	9999min	Weergave tijdens werkproces	Automatische tijdsregistratie na he opstarten, waardoor realtime observatie van de werktijd mogelijk is.
Versnellingsmodus	Niveaus 1-6	Klik met de linker- en rechtermuisknop om de versnelling aan te passen	Standaardversnellingsmodus bij het opstarten, pas de versnellingsgrootte aan met [linkerknop] en [rechterknop]. De laagste versnelling is de 1e versnelling en de hoogsteversnelling is de 6e versnelling.
Schakelen tussen versnellingen en temperaturen	/	Houd de aan/uit-knop seconden lang ingedrukt	Standaard versnellingsmodus wanneer ingeschakeld. Houd de aan/uit-knop 2 seconden ingedrukt om de temperatuurmodus te wijzigen. Druk k op de linker- en rechterknoppen om de temperatuur aan te passen.
Temperatuur - Celsius	8~36°C	Houd de aan/uit-knop seconden lang ingedrukt	Als het apparaat is ingeschakeld, houdt u de [aan/uitknop] 2 seconden ingedrukt om graden Celsius weer te geven.
Temperatuur - Fahrenheit	46~97°F	Houd de aan/uit-knop seconden lang ingedrukt	Houd, terwijl het apparaat is ingeschakeld, de aan/uit-knop 2 seconden lang ingedrukt om graden Celsius weer te geven. Houd de rechtermuisknop 2 seconden lang ingedrukt om over te schakelen naar graden Fahrenheit.Druk kort op de linker- en rechterknop om de temperatuur aan te passen.
Handmatige oliepomp	Maximal e aftelling van 300 seconde n	Houd de [linkerknop] gedurende 3 seconde	Houd bij het eerste inschakelen de [linkerknop] 3 seconden ingedrukt om automatisch gedurende 300 seconden olie te pompen. Wanneer het oliepomppictogram op het scherm verschijnt, geeft dit aan dat de olie handmatig wordt gepompt. Na afloop stopt het apparaat automatisch, of u kunt kort op de [aan/uitknop] drukken om het halverwege te stoppen. Het verdwijnen van het oliepomppictogram geeft aan dat het apparaat succesvol is uitgeschakeld.Let op: Let op de olie-inlaat aan de onderkant van demachine en stop m pompen totdat de olie de inlaatpositie bereikt. Overmatig pompen van olie k leiden tot een te groot intern olievolume en het niet ontsteken van de machine.
Afstandsbedienings matching	Effectieve afstand ≤ 30m	Houd [rechtermuisknop] 2 seconden ingedrukt	Houd in de stand- bymodus de [rechtsklikken]-knop 2 seconden lang ingedrukt om [rtE] weer te geven. Dru op een willekeurige toets op de afstandsbediening om de koppeling succesvol af te sluiten.
Afstandsbedieningsfunctie	Effectieve afstand ≤ 30m	Standaard fabrieksaanpassing	[AAN] - aan/uit-knop [UIT] - aan/uit-knop, [+/-] - tandwiel-/temperatuurgrootte
Timerinstelling	Maxima al 10 uu	Minimale speelduur van 30 minuten	Houd in de ingeschakelde toestand de [linkerknop] 2 seconden ingedrukt om de tijdinstelling te openen, [S0 1 huidige tijdinstelling;[S02]Starttijdinstelling; [S03] Stel de geplande looptijd in [S0 4 ] Stel de schakelaar voor de timerfunctie in, klik met de rechtermuisknop om te selecteren:1. [S01] Huidige tijdinstelling: [S01] Interface, houd de [Power On/Off]-knop 2 seconden ingedrukt [uur knippert], druk op de [Links]&[Rechts]-knoppen om de huidige tijd aan te passen, houd de [Power On/Off]-knop 2 seconden ingedrukt [minuten knipperen], druk op de [Links]&[Rechts]-knoppen om de huidige tijd aan te passen, houd de [Links]-knop 2 seconden ingedrukt om op te slaan en af te sluiten.2. [S0 2 ] Instellen starttijd: Houd op de [S0 2 ]-interface de[aan/uit-knop] 2 seconden lang ingedrukt [uur knipperend], druk op [links] en [rechts] de huidige tijd aan passen, houdt u de [aan/uit-knop] 2 seconden ingedrukt [minuten knipperen], drukt u op [links] e [rechts] om de huidige tijd aan te passen, houdt u de [linkerknop] 2 seconden ingedrukt om op te slaan er te sluiten.3. [S03] Stel de geplande looptijd in; Houd in de [S03]-interface de [Power On/Off]-knop 2 seconden ingedrukt [uur knippert], druk op de knoppen [Links] en [Rechts] om de huidige tijd aan te passen, houd de [Power On/Off]-knop 2 seconden ingedrukt [minuten knipperen], druk op de knoppen [Links] en [Rechts] om de huidige tijd aan tepassen, houd de [Links]-knop 2 seconden ingedrukt om op te slaan er te sluiten.4. [S04] Instelling van de timerfunctieschakela ar; Druk op de [S0 interface 2 seconde lang op de [aan/uit knop [t-off] knipperen], druk op de [linker] & Gebru de [rechts]-knoppen om [t-on knipperenc in te schakelen.Houd de [links]-kno 2 seconden ingedrukt om op te slaan en af te sluiten. In de stand bymodus geeft het alarmpictogram op het scherm aan da de instelling is gelukt.Let op: Stel de starttijd en de looptijd in op volgorde, bijvoorbeeld: de huidige tijd is 15:00 stel deze in om te starten om 15:10, laten draaien om
			15:40 en sluit het programma.
Basisgegevens	/	Houd de aan/uit-knop en de rechtermuisknopcombi natietoets 2 seconden ingedrukt om basisinformatie in te voeren	Houd, terwijl het apparaat is ingeschakeld, de toetsen [Power On] en [Rechts] tegelijkertijd 2 seconden ingedrukt om de basisinstellingen te openen. Druk op de toetsen [Links] en [Rechts] om te selecteren. Het display toont de gegevens. Druk kort op de toets [Power On] om af te sluiten.01: Schelptemperatuur [XX °C];02: Voedingsspanning [P-12V];03: Huidige versnelling [- X -];04: Omgevingstemperatuur [P-XX °C];

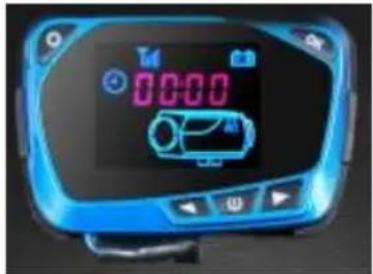

3. Blauw scherm - LCD-schakelaar [Standaardversie]

Functie	Parameter	Werkingsmethode	Specifieke operationele stappen
Inschakelen	/	Houd de [aan/uit-knop lang ingedrukt	Houd in uitgeschakelde toestand de aan/uit-knop 2 seconden ingedrukt om het apparaat in te schakelen en te verwarmen.Wanneer het H-nummer op het scherm verschijnt, betekent dit dat he apparaat is ingeschakeld en opgewarmd.
Uitschakeling	/	Houd de [aan/uit-knop lang ingedrukt	Houd in de ingeschakelde stand de [aan/uit-knop] 2 seconden lang ingedrukt om 'UIT' weer te geven en het apparaat uit te schakelen. Tijdens het uitschakelen kan de knop niet wordebediend. Wacht tot de ventilator stopt met werken en de taal zal aankondige dat de verwarming stopt, waarna het apparaat volledig wordt uitgeschakeld;Let op: Het is verboden om tijdens het afsluiten de stroom geforceerd uit te schakelen . Anders wordt de interne warmte niet volledig afgevoerd. Een tweede keer opstarten zal een grote hoeveelheid rook/onvolledige warmteafvoer veroorzaken, wat de interne windturbine van de machine gemakkelijk kan beschadigen .
Weergavetijd	24-uurs kloksysteem	Weergave in stand-bymodus	Houd in de ingeschakelde stand de [aan/uit-knop] 2 seconden lang ingedrukt om 'UIT' weer te geven en het apparaat uit te schakelen. Tijdens het uitschakelen kade knop niet worde bediend. Wacht tot de ventilator stopt met werken en de taal zal aankondige dat de verwarming stopt, waarna het apparaat volledig wordt uitgeschakeld;Let op: Het is verboden om tijdens het afsluiten de stroom geforceerd uit te schakelen . Anders wordt de interne warmte niet volledig afgevoerd. Een tweede keer opstarten zal een grote hoeveelheid rook/onvolledige warmteafvoer veroorzaken, wat de interne windturbine van de machine gemakkelijk kan beschadigen .
looptijd	99 uur en 59 minuten	Weergave tijdens werkproces	Automatische tijdsregistratie na he opstarten, waardoor realtime observatie van de werktijd mogelijk is.
Versnellingsmodus	Niveaus1-6	Klik met de linker- orechtermuisknop om de versnelling aan te passen	Standaardversnellingsmodus bij het opstarten, druk kort op [linkerknop] en [rechterknop] om de versnellingsgrootte aan te passen.
Schakelen tussen versnellingen en temperaturen	/	Houd de knop [Instellingen] 2 seconden lang ingedrukt	Standaard versnellingsmodus wanneer ingeschakeld, houd de knop【Instellingen】2 seconden lang ingedrukt om de temperatuurmodus te wisselen. Druk kort op de linker-rechterknoppen om de temperatuur aan te passen.
Temperatuur - Celsius	0~40°C	Houd de knop [Instellingen] 2 seconden lang ingedrukt	Houd, terwijl het apparaat is ingeschakeld, de knop [Instellingen] 2 seconden ingedrukt om de graden Celsius weer te geven. Druk kort o de linker- en rechterknoppen om de temperatuur aan te passen.
Temperatuur -	0~39°C	Houd de knop [Instellingen] 2	Houd, terwijl het apparaat is
Fahrenheit		seconden lang ingedrukt	ingeschakeld, de [Instellingen]-knop 2 seconden lang ingedrukt om grade Celsius weer te geven. Houd de combinatieknoppen [Links] en [Aan] 2 seconden lang ingedrukt om te wisselen tussen graden Fahrenheit. Druk kort op de linker- en rechterknoppen om de temperatuur aan te passen .
Handmatige oliepomp		Houd de knoppen [Links] en [Rechts] 3 seconden lang ingedrukt	Houd in de stand-bymodus de [linkerknop] en [rechterknop] 3 seconden lang ingedrukt om automatisch olie te pompen. Wanneer het oliepomppictogram op het scherm verschijnt, geeft dit aan dat de olie handmatig wordt gepompt. Stop met pompen nadat u d'knop hebt losgelaten. Het verdwijnen van hetoliepomppictogram geeft aan dat het handmatige pompen is voltooid.Let op: Let op de olie-inlaat aan de onderkant van de machine en stop m pompen totdat de olie de inlaatpositie bereikt. Overmatig pompen van olie k leiden tot een te groot intern olievolume en het niet ontsteken van de machine.
Afstandsbedienings matching	Effectieve afstand ≤ 30m	Houd de aan/uit-knop en de linkertoetscombinatieto ets 2 seconden lang ingedrukt	Houd in de stand- bymodus de combinatietoets [aan/uit] en [rechterknop] 2 seconden ingedrukt om [HFR1] weer te geven. Druk op eewillekeurige toets op de afstandsbediening om de koppeling succesvol uit te voeren en het koppelingsproces te verlaten.
Afstandsbedieningsf	Effectiev	Standaard	[AAN] - aan/uit-knop
unctie	e afstand ≤ 30m	fabrieksaanpassing	[UIT] - aan/uit-knop [+/-] - tandwiel-/temperatuurgrootte
Timerinstelling	Maxima al 23 uu en 59 minuten	Minimale looptijd van minuten	In de stand-bymodus :1. Huidige tijdinstelling: Houd de [OK]-knop 2 seconden ingedrukt om de tijdoptie te openen, druk kort de [Power On/Off]-knop om uren en minuten te selecteren, druk op de [Links]&[Rechts]-knoppen om de huidige tijd aan te passen, druk kort de [OK]-knop om te bevestigen, open de [Weekopties], druk op de [Links]&[Rechts]-knoppen om de sterperiode aan te passen, druk kort de [OK]-knop om te slaan en af te sluiten.2. Instelling opstarttijd timer: Houd de toetsencombinatie【Rechts】&【OK】2 second lang ingedrukt om de tijdinstelling te openen, druk op de toets 【Links】& 【Rechts】om h uur en de minuten te stellen, druk op toets 【Aan/uit】o de uren en minute te selecteren en druk vervolgens kor op de toets 【OK】om de uitschakeltijd van de timer in te stellen; Druk op de linker- en rechterknoppen om de uren en minute in te stellen. Druk kort op de aan/uit-knop om de uren minuten te selecteren. Druk na voltooiing op de Ol knop om te bevestigen en op t slaan om af te sluiten. Bevestig om op te slaan en af sluiten. Wanneer er tijdens de stand-by een alarm op het scherm wordt weergegeven, betekent dit dat deinstelling is geslaagd.3. Annuleer de timermethode.Wanneer de timerfunctie is geactiveerd, houdt de toetsencombinatie【rechtsklikken】&【OK】2 seconde ingedrukt om de timerfunctie uit te schakelen. Wanneer het alarmpictogram van het scherm verdwijnt, betekent dit dat het succesv is uitgeschakeld.Opmerking: Nadat u de huidige tijd heb ingesteld, stelt u achtereenvolgens de opstarttijd en de afsluittijd in. Als de huidige tijd bijvoorbeeld 15:10 is, stelt u deze in starten om 15:12 e starten en afsluiten om 15:17.Waarschuwing: Het starten en uitschakelen van de timer moetengelijktijdig worden ingesteld en kunnen niet onafhankelijk van elkaar werken. Nadat de timer is ingesteld op 'opstarten', wordt elke dag herhaald. Wanneer de timer niet in gebruik is, kunt u de timer uitschakelen met de methode 'Timer annuleren'.
Basisgegevens	/	Houd de aan/uit-knop en de rechtermuisknopcombi natietoets 2 seconden ingedrukt om basisinformatie in te voeren	Druk in de ingeschakelde toestand op de [Oh] toets om de basisinstellingen te openen en informatie te bekijken:01: Omhulseltemperatuur [XXX °C]; 02: Voedingsspanning [P-12V]; 03: Omgevingstemperatuur [PXX °C]; 04: Huidige versnelling [HX];

Fault table

Storingsalarm

Toon de volgende afbeelding, corresponderend met het knipperende storingssymbool en corresponderend met het knipperende

storingsapparaatpictogram, geef gegevens weer als foutcode, raadpleeg de fouttabel voor de betekenis.

*Bougie, oliepomp, fan, sensor, voeding en andere symbolen, knipperen geeft aan dat het overeenkomstige apparaat defect is .

Fouttabel

Scan de QR-code om de probleemoplossingsmethode te bekijken

Foutcode	Oorzaak van het falen	oplossingen
E-01/E-02	Abnormale voedingsspanning en -stroom	1. Controleer de voedingsapparatuur om er zeke van te zijn dat de ingangsspanning 12V/24V is er de ingangsstroom ≥ 15A, vermogen: ≥ 150W, er kunnen verliezen optreden als gevolg verschillen in de diameter en lengte van de installatiedraad; 12V-voeding: kan worden gesta onder de omstandigheden van een minimale spanning ≥ 10V een minimale stroomsterkte van 9,5A; 2 24V-voeding: kan worden gestart onder de omstandigheden van een minimale spanning ≥ 24V enminimale stroomsterkte van 4A Spanningsbeveiliging>32,8V meldt E-01/E-02-storing.2. Keuze van de voeding: aanbevolen voeding, batterij, adapter, enz. Ingangsspanning: 12V/24V, ingangsstroom: ≥ 15A vermogen: ≥ 150W.3. Het opladen van de accu een verwarmingstoestel is verboden, aangezien een te la accustroom tot storingen kan leiden;4. Het gebruik van sigarettenaanstekers in de auto voor de stroomvoorziening is verboden, aangezien deze apparaten met een lage stroomsterkte niet kunnen werken;5. Het is verboden om klemm te gebruiken om de verbinding tussen de accu en de draden fixeren, aangezien slecht conta ook storingen kan veroorzaken. Let bij het verlengen van de kabelboom op draden met eer diameter van ≥ 2 mm ^2 om spanningsval door een dunne draaddiameter en lage spannin of stroomsterkte te voorkomen die storingen kan veroorzaken. Als de kabelboom na verlengin niet werkt, meet dan de span en stroomsterkte aan de kant de voeding en de kant van de verwarmingskabelboom.
E - 03	Storing in de ontstekingsboug	1. Controleer of de ontstekingsbougie goed vastzit.2. Verwijder de ontstekingsbougie en controleer deze op eventuele defecten,zoals een gebroken kabelboomeen gebrokenontstekingsbougiekop, oxidatie,verkoling, enz.3. Vervang de ontstekingsbougmet nieuwe accessoires.
E - 04	Storing oliepomp	1. Controleer of de oliepompplos zit, haal deze los en plaadeze opnieuw om dit tebevestigen.2. Controleer of er een pompgeluid in de oliepomp te horeAls er geen pompend geluidkunnen er na herhaaldelijk tikkna demontage onzuiverheden ide pomp zitten.3. De oliepomp is defect, verdeze.
E - 05	Overtemperatuurbeveiliging	De temperatuursensor detecteerdat de oppervlaktetemperatuurvan de aluminium behuizing ≥280 °C is en biedtoverhittingsbeveiliging . Letof de inlaat-, uitlaat-enuitlaatpijpen gebogen of te lanzijn, wat de uitlaat beïnvloedtde warmteafvoer verhindert.
E - 06	Storing in de windturbinemoto	1. Controleer of de motorrotorvastzit, of de stekker los zit,aansluiting niet goed is, enz.de rotor vastzit, gebruik dantschroevendraaiers om hemparallel naar buiten te bewegeen hem weer normaal te laterdraaien.2. Controleer of de afstandtussen de Huo-sensor en derotormagneet te groot is en osensor de rotorsnelheid niet kadetecteren, waardoor foutcode06 wordt weergegeven;3. Controleer of de inductiemagneet van de windturbine ontbreekt of de polariteit onjuist is, en pas de aan om de normale werking t herstellen.4. De motor en het moederbo zijn defect. Vervang de motor het moederbord.
E-07	Communicatiefout	1. Controleer of de aansluitpoort van de afstandsbedieningsschakelaar los zit2. Controleer of de verbindingsdraad (blauw) van de afstandsbedieningsschakelaar een open circuit heeft
E - 08	Secundaire ontstekingsstoring (Storing in het oliecircuit)	Het programma detecteert automatisch of er een oliepom in de machine zit en voert vervolgens 2 controles uit. Elk controle duurt 4 minuten.1. Bij nieuw aangeschafte machines moet de brandstoftar worden gevuld met diesel en moet men 2-3 minuten geduld wachten voordat het verwarmingsproces begint. Als geen olie in de olieleiding van nieuwe machine zit, zal deze langzaam starten.2. Controleer of de diesel in brandstoftank volledig is opgebrand en bekijk de brandstoftankschaal om te controleren of er voldoende brandstof is. Als er geen brandstof in de tank zit, vuldan tijdig bij voordat u de machine start en normaal laat opwarmen.3. Raadpleeg de probleemoplossingsmethode voor foutcode E-10.
E-09	sensorfout	1. Controleer of de verbindingsdraad en de connector van de temperatuursensor beschadigd loszitten en of het moederbordprogramma geen signaal detecteert vanwege een signaalonderbreking.2. Sensoraccessoires vervanger
E-10	Eén ontstekingsstoring (Storing in het oliecircuit)	1. Controleer of er voldoende in de brandstoftank en de olieleiding zit, of de olieleiding verstopt is en of de oliepomp vastzit.2. Controleer of de in- en uitlaatpijpen vrij zijn.Onvoldoende zuurstoftoevoer of slechte uitlaat kan leiden tot defecte ontsteking.3. Overschrijdt de hoogte de kalibratieparameters?Onvoldoende zuurstofinlaat kan leiden tot een ontstekingsstorin4. Controleer de foutcode E-01/E-02 . De ontsteking is mi vanwege onvoldoende warmte van de bougie met het laagst punt van de voedingsspanning/stroom.
Installatiehandleiding	De oppervlaktetemperatuur van de uitlaatpijp bedraagt ongeve 752 °F, en er moet aandach worden besteed aan de bescherming tegen ontvlambar materialen tijdens de installati	1. Houd er rekening mee dat zich geen brandbare stoffen ro de uitlaatpijp en de uitlaat vo warme lucht bevinden. Gebruik isolatiemateriaal ter bescherming. Het is verbodengaten te boren en machines houten vloeren te installeren. oppervlaktetemperatuur van de uitlaatpijp bedraagt ongeveer 400 °C.2. Verbied het gebruik van ni hogetemperatuurapparatuur. Gebruik sterke lijmen om geurvergiftiging te voorkomen e wees voorzichtig om te voorkomen dat er brand ontsta door ontvlambare materialen in brand te steken.3. Installatiepositie: 1 Reserve een opening van 4 inch bij d luchtinlaat voor een soepele luchtinlaat; 2 Houd de onder uitlaatpijp op een afstand van inch van de grond en voorkor brand wanneer de temperatuur van de uitlaatpijp hoog is Bui uitlaatpijp niet te veel, aangezi dit een slechte uitlaatstroom k veroorzaken; 4 Het uitlaatkan is niet gemakkelijk te lang en meerdere bochten kunnen ervozorgen dat warmte niet kan worden afgevoerd, wat resultee in een storing door hoge temperatuur Laat bij het bijvull van de brandstoftank de brandstof niet op de buitenma stromen, aangezien deze langs de binnenkant van de machine naar de positie van de uitlaat zal stromen, waardoor rook ontstaat. Vul de brandstoftank een niveau dicht bij de openiv van de brandstoftank . Blokke de inlaatpijp niet, aangezien d kan leiden tot onvoldoende zuurstof en een storing van dverwarming .
Accessoires modificatie	Verbied het gebruik van materialen die niet bestand z tegen hoge temperaturen en rubberen afdichtingen die geu en vergiftigingsgevaren kunnen veroorzaken	1. Aanpassing van de verleng van de uitlaatleiding: Het is a te raden om buizen aan te schaffen die van hetzelfde materiaal zijn gemaakt of van hittebestendig materiaal, met e lengte van maximaal 2 meter zonder grote hoeken om oververhitting te voorkomen.2. Aanpassing en verlenging v de uitlaatpijp: Het is aan te om pijpen van hetzelfde materiaal of hittebestendig roestvrij staal aan te schaffen met een lengte van maximaal meter en zonder grote buighoeken. De pijpen moeten naar beneden naar buiten worden geleid en mogen niet meerdere keren omhoog worde gebogen om de afvoer van uitlaatwarmte te beïnvloeden (d bedrijfstemperatuur van de uitlaatpijp bedraagt ongeveer 400 °C en de installatiepositie verboden, aangezien er gaten de houten vloer mogen worde geboord. Rubberen afdichtingen die niet hittebestendig zijn, zijn ook verboden, aangezien deze geur- en vergiftigingsgevaar kunnen veroorzaken).
Witte rook uitstoten	Abnormale stroomuitval/overmatig olievolume bij handmatige pomp	1. Pomp handmatig olie. Als veel olie in de machine zit, ze deze niet ontbranden en witte rook uitstoten. De juiste manie om olie naar de inlaat te por en te stoppen. Als het olievol in de pomp te hoog is, moet olieleiding 2-3 keer wordenlosgekoppeld en opnieuw word gestart om de normale werking herstellen voordat de olieleiding wordt aangesloten. U kunt ook een föhn gebruiken om enige in de inlaatbuis te blazen toto deze weer goed werkt.2. Abnormale stroomuitval tijde gebruik: Druk tijdens normaal gebruik op de aan/uit-knop om 'UIT' weer te geven voor uitschakelen. Tijdens het uitschakelen kan de knop niet worden ingedrukt. Wacht tot d ventilator volledig is gestopt voordat u het apparaat volledig uitschakelt en koppel vervolger de stroomtoevoer los. Tijdens uitschakelen is het verboden de stroomtoevoer geforceerd at te sluiten . Anders zal de int warmte niet volledig worden afgevoerd en zal er bij de tw keer opstarten veel rook vrijkomen. In dat geval is het noodzakelijk om te wachten to de interne warmte volledig is opgebrand voordat de normale werking wordt hersteld .3. Raadpleeg de probleemoplossingspagina voor foutcode E-01/E-02.
Roken	Onvoldoende zuurstofinname o koolstofafzetting in de verbrandingskamer	1. Overschrijdt de hoogte de kalibratieparameters? Onvoldoende zuurstofinlaat kan leiden tot een mislukte ontstek en zwarte rookontwikkeling.2. Controleer of er een verstopping in de inlaatbuis zit waardoor er onvoldoende zuurstof wordt opgenomen.3. De kleine ruimte bij deluchtinlaat zorgt voor een verstopping van de luchtinlaat.4. Controleer de foutcode E-01/E-02. Het laagste punt van voedingsspanning/-stroom zorgt ervoor dat er onvoldoende warmte van de ontstekingsboug komt, wat resulteert in een mislukte ontsteking en zwarte rookontwikkeling.5. Demonteer de verbrandingskamer van de machine om te controleren op koolstofafzettingen en vervang de verbrandingskamer tijdig.
Rookblauw	Slechte oliekwaliteit	Alleen diesel van hoge kwalite mag worden gebruikt. Het gebruik van gemengde diesel, andere soorten olie en niet - gloednieuwe olieproducten is verboden. In de winter moet diesel met een negatieve temperatuur worden gebruikt;
Lekkage van machineolie	Schade aan olietank/leiding, z installatie (Zij-installatie verboden)	1. Controleer het uiterlijk van brandstoftank/olieleiding en controleer of het mondstuk van de brandstoftank beschadigd o gebarsten is, wat olielekkage I veroorzaken.2. Wanneer u de brandstoftan met diesel vult, moet u erop letten dat u de diesel niet op behuizing van de machine gie Anders stroomt het naar binne en ontstaat er rook vanwege hoge interne hitte die tijdens werking ontstaat .3. De kachel kan niet aan de zijkant worden geïnstalleerd. Dolie uit het zuurstofgat aan de kant van de ontstekingsbougiezal door het gat naar buiten stromen. De juiste installatiemethode is om de inlaat-/uitlaatpoort naar beneder te richten.4. Slechte oliekwaliteit leidt tot verstopping van het verstuivingsnetwerk van de ontstekingsbougie in de verbrandingskamer, waardoor de ontsteking via de uitlaatpijp na buiten stroomt. Het verstuivingsnetwerk van de ontstekingsbougie en hoogwaardige diesel moeten worden vervangen .
Er zit geen olie of hitte in de machine	De olieleiding is gebogen	Controleer of er verbogen plekken in de olieleiding zitten waardoor er geen lucht meer de olie kan komen.
Olie die door de uitlaatpijp stroomt	Te veel olie in de pomp/geblokkeerd verstuivingsnetwerk/abnormale spanning	1. Handmatig olie pompen: als te veel olie in de machine zi deze niet ontbranden en witte rook uitstoten. Als de verbrandingskamer gevuld is m overmatige olie, zal deze uit uitle uitlaatpijp stromen. De juiste manier om olie naar de inlaat pompen en te stoppen is om olie te stoppen. Als het olievolume in de pomp te hoo moet de olieleiding 2-3 keer worden losgekoppeld en opniew worden gestart om de normale werking te herstellen voordat o olieleiding wordt aangesloten. U kunt ook een fohn gebruiken enige tijd in de richting van o inlaatpijp te blazen totdat deze weer goed werkt.2. Het verstuivingsnet van deontstekingsbougie is verstopt. Verwijder na het verwijderen v de ontstekingsbougie het intern verstuivingsnet en controleer of verstoppingen. Maak het onmiddellijk schoon of vervang het.
Olie die door de inlaatpijp stroomt	Verkeerde installatierichting/te groot olievolume van de handpomp	1. Handmatig olie pompen: als te veel olie in de machine zi deze niet ontbranden en witte rook uitstoten. Als de verbrandingskamer gevuld is m overmatige olie, zal deze uit inlaatbuis stromen. De juiste manier om olie naar de inlaat pompen en te stoppen is om te pompen. Als het olievolume de pomp te hoog is, moet de olieleiding 2-3 keer worden losgekoppeld en opnieuw word gestart om de normale werking herstellen voordat de olieleiding wordt aangesloten. U kunt ook een föhn gebruiken om enige in de richting van de inlaatbu blazen totdat deze weer goed werkt.2. De kachel kan niet aan de zijkant worden geïnstalleerd. Dolie in het zuurstofgat aan de kant van de ontstekingsbougie zal door het gat naar buiten stromen. De juiste installatiemethode is om de inlaat-/uitlaatpoort naar beneder te richten .
De uitlaatpijptemperatuur is te hoog en kleur rood	Storing in de verbrandingskamer	Schakel het apparaat onmiddellijk uit, demonteer de aluminium behuizing en controleer of de verbrandingskamer afgedicht is,of vervang de verbrandingskamer.
abnormaal geluid	Slechte uitlaatgasstroom	Verstoppingen door vreemde voorwerpen in de uitlaatpijp hebben invloed op de uitlaatgassen. De machine moe onmiddellijk worden uitgeschakeld en de uitlaatpijp, demper en uitlaatpoort moeten worden gecontroleerd op verstoppingen. Indien er verstoppingen zijn, moeten dez worden gereinigd en weer normaal functioneren.
Dieselgeur	Olielekkage/brandstoffout	1. Alleen hoogwaardige diesel mag worden gebruikt. Het gebruik van gemengde diesel, andere soorten olie en niet - nieuwe olieproducten is verboden. In de winter dient u diesel met temperaturen onder nul te gebruiken, aangezien andere brandstoffen geurtjes kunnen veroorzaken.2. Demonteer de behuizing va de machine om te controleren eventuele olielekken en vervan de onderdelen zo snel mogelijk
Plastic geur	Gebruik externe accessoires	1. Voor uitbreiding of aanpass is de aanschaf van hittebestendige accessoires vereist. Als de kachel hoge temperaturen aankan, kan deze onaangename en scherpe geuren produceren.2. Verleng de buiskoppelingen zonder ze te buigen of te lar maken. Dit kan ertoe leiden o de warmte niet goed kan wor afgevoerd, wat kan leiden tot hoge interne temperatuur en eplasticgeur.3. De bedrijfstemperatuur van uitlaatpijp bedraagt ongeveer 400 °C. Het is verboden gate de houten vloer te boren of hittebestendige rubberen afdichtingen te gebruiken voor installatie, aangezien dit geuren vergiftigingsgevaar kan veroorzaken.
Onderhoud	Roken/onvoldoende warmte	Als er zwarte rook of onvoldoende warmte wordt waargenomen terwijl de kachel langere tijd in werking is, wijs erop dat er koolstofafzetting in verbrandingskamer zit. Deze moet dan tijdig worden schoongemaakt of vervangen.
Zekering doorgebrand	Inspectie van kortsluiting en uitschakeling	1. Verwijder de zekering en controleer op beschadigingen. Vervang de zekering indien de beschadigd is.2. Meet of de plus- en minp kortgesloten zijn. Als er kortsluiting is, vervang dan het moederbord als het beschadigd is.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd.
