MANUALE UTENTE S590136 S1 Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tur istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul no prodotto.

Simbolo	Descrizione del simbolo
	Avvertenza: Per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo simbolo, posto prima di un commento sulla sicurezz indica una sorta di precauzione, avvertimento o pericolo. Ignorare questo avvertimento può causare un incidente. Per ridurre il rischio di lesioni, incendi o folgorazioni, seguire sempre le raccomandazioni riportate di seguito.
	SMALTIMENTO CORRETTO: Questo prodotto è soggetto all disposizioni della normativa europea Direttiva 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indic il prodotto richiede la raccolta differenziata dei rifiuti nell'Uni Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati c tali potrebbero non essere smaltito insieme ai normali rifiuti domestici, ma deve essere portato presso un punto di racco per il riciclaggio di apparecchi elettrici ed elettronici.
	Attenzione: materiale tossico. Evitare il contatto con materia tossici.
	Attenzione: materiale infiammabile. Prestare attenzione a no provocare incendi accendendo materiale infiammabile.

Requisiti di responsabilità:

- Vevor non è responsabile per eventuali problemi derivanti dal mancato rispetto delle presenti istruzioni e delle precauzioni in esse contenute. Allo stesso modo, l'azienda non sarà ritenuta responsabile per eventuali problemi derivanti da riparazioni effettuate senza una manutenzione professionale o senza l'utilizzo di ricambi/accessori originali. Questo tipo di manutenzione comporterà l'annullamento dell'omologazione del riscaldatore e del relativo certificato di omologazione ECE.

SAFETY INSTRUCTION

AVVERTIMENTO:

Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e specifiche fornite con questo riscaldatore a gasolio. La mancata osservanza di tutte le istruzioni elencate di seguito può causare scoss elettriche, incendi e /o lesioni gravi.

1. Non devono essere adottate le seguenti misure

2. Sostituire il componente importante del riscaldatore diesel.

3. Fare utilizzo di pezzi di ricambio di altri produttori senza autorizzazione.

4. Non rispettare le istruzioni e la guida durante l'installazione o il funzionamer

5. Durante l'installazione e la manutenzione, utilizzare solo accessori e pezzi ricambio originali.

6. I riscaldatori non devono essere utilizzati in luoghi in cui potrebbero form vapori o polveri infiammabili, ad esempio:

7. Deposito carburante

8. Deposito di carbonio
9. Deposito di legname
10. Granaio e siti simili

• Stazione di servizio diesel/benzina

E tenere lontano da serbatoi di carburante, serbatoi di compressione, estintori, vestiti o altri oggetti infiammabili.

1. Non utilizzare l'accendisigari per l'avvio.
2. Non utilizzare la stufa in luoghi chiusi e/o non ventilati.
3. Durante il rifornimento di carburante, i riscaldatori devono essere spenti.
4. Non interrompere l'alimentazione elettrica durante il funzionamento.
5. perdite o scarichi di carburante dal sistema di alimentazione dei riscaldata contattare VEVOR per la riparazione.
6. Posizionare l'uscita dei gas di scarico all'esterno per impedire la penetrazi dei fumi di scarico.
7. Durante il lavoro è vietato interrompere direttamente l'alimentazione elettrica per interrompere il funzionamento del riscaldatore.

8. Sigillare tutti gli spazi tra la piastra di montaggio e la carrozzeria dell'aut

9. La macchina smetterà di riscaldarsi dopo l'attivazione della protezione da surriscaldamento. Non spegnere. Dopo che la macchina si è raffreddata naturalmente e spenta, può essere riavviata.

10. Dopo aver spento la macchina, non scollegare immediatamente l'alimentazione. Ci vogliono dai 3 ai 5 minuti prima che la macchina smetta completamente di funzionare.

11. Dopo aver avviato la macchina per 3-5 minuti, questa funzionerà normalmente e si riscalderà. Attendere pazientemente.

12. Quando il riscaldatore è appena avviato, la corrente è relativamente alta, quindi è necessario un adattatore con una tensione di 12 V e una corrente o superiore per l'alimentazione.

13. Questo apparecchio può essere utilizzato da bambini di età pari o superi 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenza, a condizione che siano supervisionati abbiano ricevuto istruzioni sull'uso sicuro dell'apparecchio e ne comprendano i pericoli. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini ser supervisione.

71. ATTENZIONE: Materiale infiammabile

Durante l'installazione/l'uso, la manutenzione e lo smaltimento dell'apparecchio, prestare attenzione a non avvicinare sostanze infiammabili al tubo di scarico. La temperatura del tubo di scarico è molto elevata quando è in funzione. Prestare attenzione a non provocare ince causati da sostanze infiammabili. materiale.

Per installare correttamente i manicotti isolanti sul tubo di scarico e ridurre la temperatura superficiale, attenersi scrupolosamente ai seguenti metodi:

72. ATTENZIONE: Materiale tossico

Durante l'installazione/l'uso, la manutenzione e lo smaltimento dell'apparecchio, assicurarsi di installare l'apparecchio in modo che sia spazio sufficiente per la ventilazione, al fine di prevenire l'avvelenamento da monossido di carbonio. Posizionare l'uscita di scarico all'esterno per evitare infiltrazioni di gas di scarico.

1. Il serbatoio del carburante che fornisce carburante al dispositivo deve soddisfare i seguenti requisiti:

a) In caso di perdite, il carburante deve essere scaricato a terra e non devi entrare in contatto con le parti calde del veicolo o del carico

b) Il serbatoio del carburante contenente benzina deve essere dotato di un efficace parafiamma nella porta di riempimento del carburante, oppure deve essere utilizzato un dispositivo di tenuta per sigillare completamente l'apertura

1. Spazio che non può essere utilizzato per il riscaldamento e il traspo di merci pericolose .

FCC INFORMATION

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamer soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato.

AVVERTENZA: Eventuali modifiche o cambiamenti apportati a questo prodotto non sono espressamente approvati dalla parte interessata. La responsabilità de conformità potrebbe invalidare l'autorizzazione dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per i dispo digitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Tali limiti son concepiti per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, si non installato e utilizzato secondo le istruzioni, può causare interferenze danno alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che tali interferen: non si verifichino in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, verificabili spegnendo e riaccendendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
- Aumentare la distanza tra il prodotto e il ricevitore.
- Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il il ricevitore è collegato.
- Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

INSTRUCTION STEPS

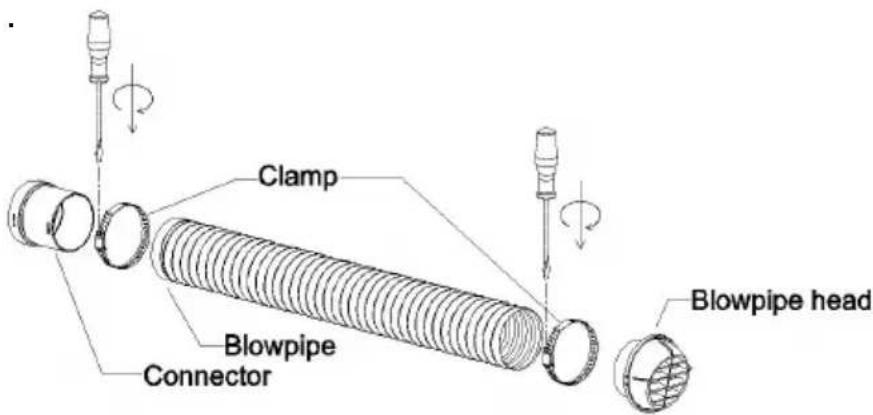

PASSAGGIO 1: Assemblare il cannello come mostrato n In il disegno qui sotto .

PASSAGGIO 2: Avvitare il cannello alla macchina host.

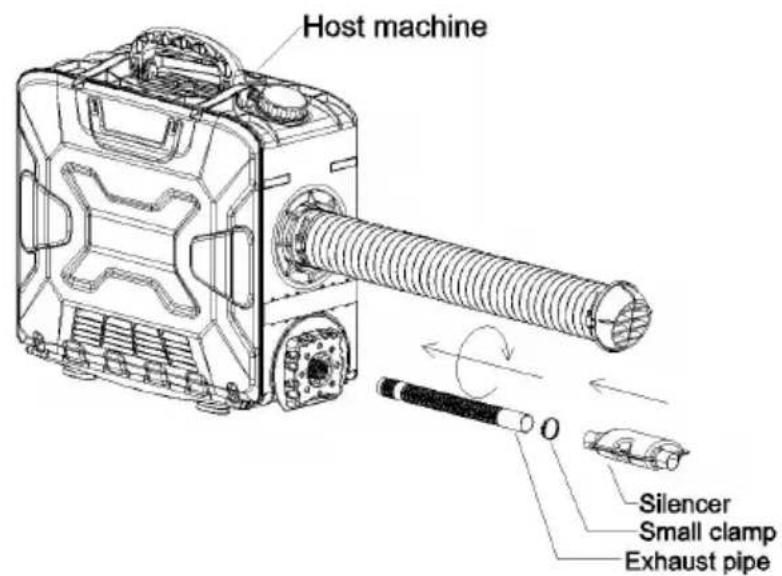

FASE 3: Avvitare il tubo di scarico alla macchina host, quindi inserire il silenziatore nel tubo di scarico e bloccarlo con una piccola fascet

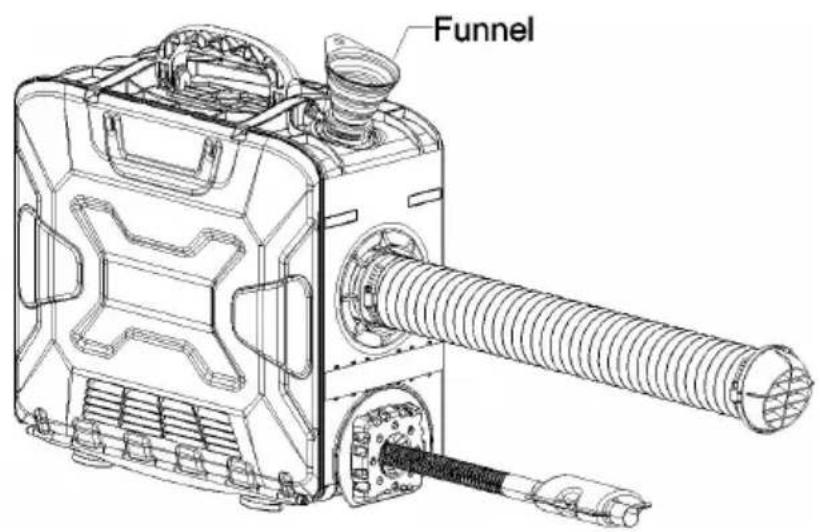

FASE 4: Utilizzare un imbuto per aggiungere gasolio al serbatoio del carburante e chiudere il coperchio.

Funnel

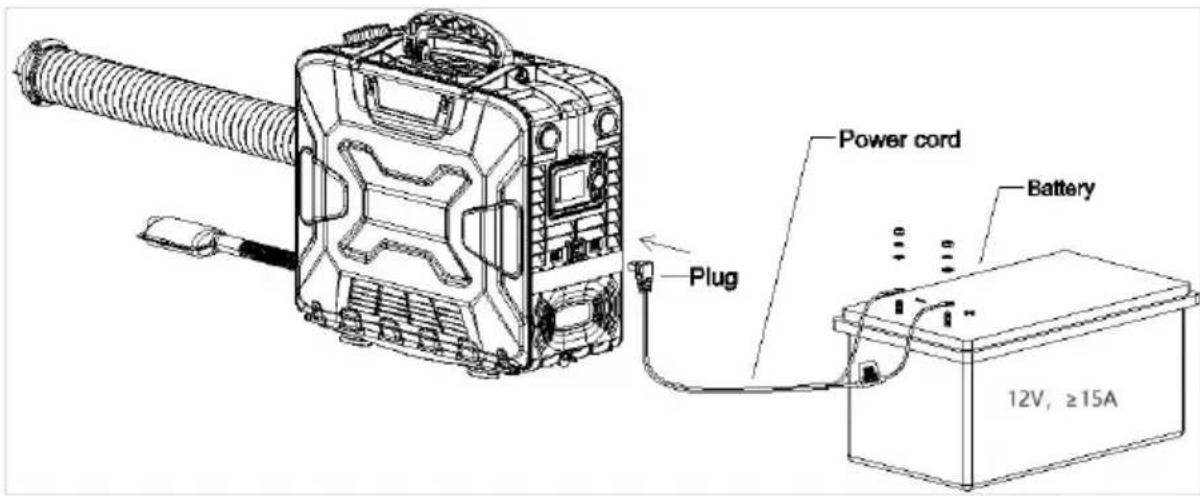

PASSAGGIO 5: Collegare il cavo di alimentazione e inserire la spina nella macchi host.

L'installazione della macchina richiede personale professionale.

Si raccomanda di utilizzare gasolio di alta qualità per rifornimento del riscaldatore a gasolio. Non è possibile utilizzare altri tipi di carburante, come cherosene, olio vegetale, benzina, olio esausto, ecc. In caso contrario, il riscaldatore potrebbe emettere un odore sgradevole e non funzionare correttamente durante il funzionamento.

MODEL

Modello del prodotto	S590136 S1/S590136 S2/S590136 S3
Aspetto
Mezzo riscaldante	Aria
Carburante	Diesel
Valutazioni	CC 12V/40W
Adattatore	100-240 V ~, 50-60 Hz, 12 V/15 A

PACKING LIST

Modello	Immagini	Quantità
Macchina host		1
Interruttore a cristalli liquidi		1
Tubo di scarico		1
Manicotto protettivo		1
Cannello da cerbottana		1
Testa del cannello		1
Connettore per cannello		1
Telecomando		1
Silenziatore		1
Morsetto per cannello		2
Morsetto per tubi bassi di pic dimensioni		1
Guanti		1
Cavo di alimentazione		1
Imbuto		1
Manuale utente		1
Silenziatore Accessori		1

Notes when installing or using

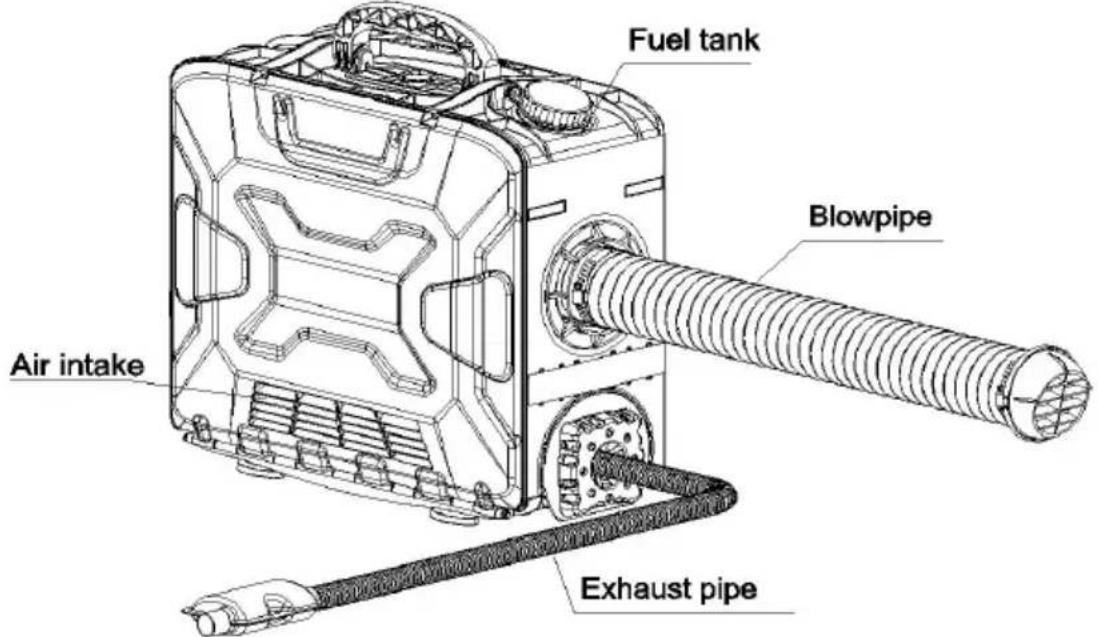

Fare riferimento allo schema di installazione riportato di seguito e leggere attentamente le precauzioni durante l'installazione o l'uso:

7. Precauzioni per l'installazione :

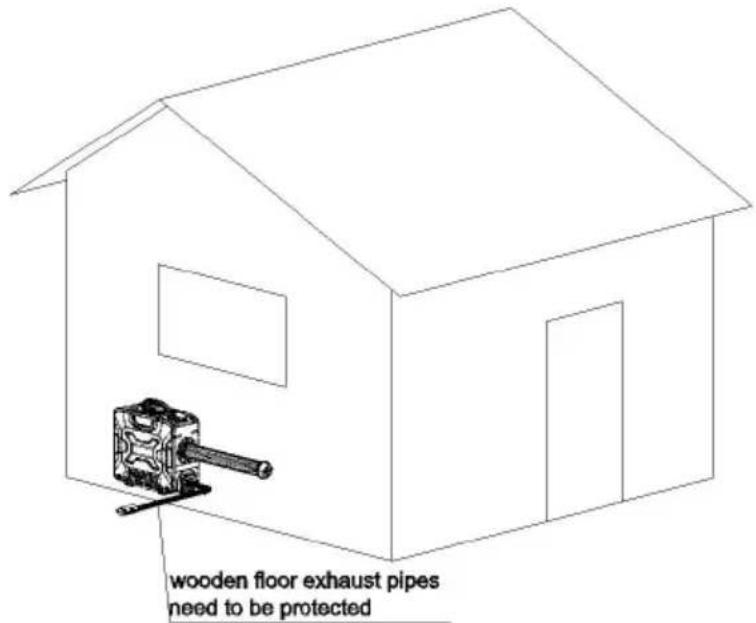

※ Se si installa il riscaldatore all'interno di un edificio:

④ Con la stufa posizionata all'interno: praticare dei fori nel muro per il tu scarico da posizionare all'esterno. Prestare attenzione all'isolamento del tube di scarico, poiché potrebbe surriscaldarsi e causare un incendio.

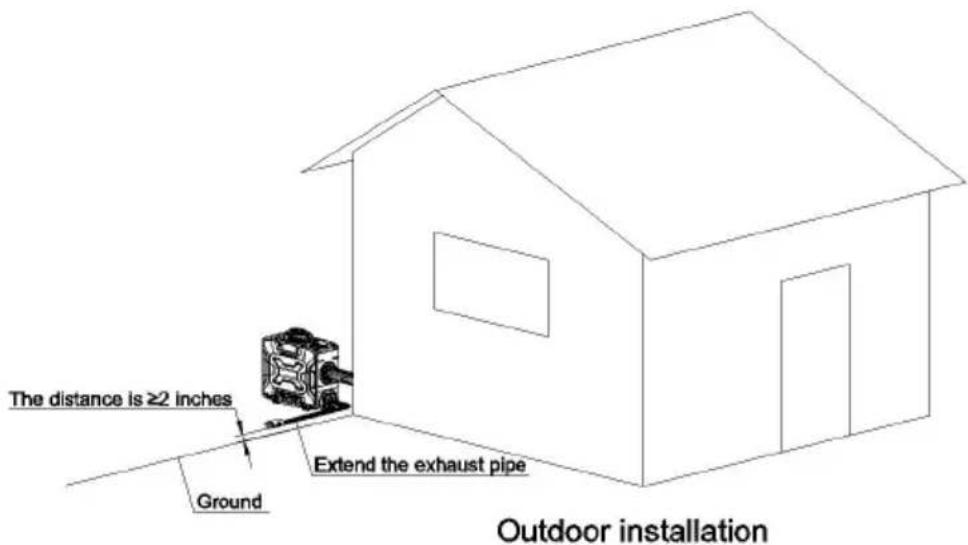

1. Se la stufa è posizionata all'esterno: è necessario prolungare il tubo d scarico per evitare che i gas di scarico vengano aspirati nell'edificio dalla posizione della ventola posteriore della stufa, il che può causare avvelenamento da monossido di carbonio.

※ Posizione di installazione e precauzioni

① Lasciare uno spazio di 4 pollici tra l'ingresso dell'aria per un'aspirazior dell'aria senza ostacoli
2. Mantenere il tubo di scarico inferiore a una distanza di 2 pollici dal s prevenire incendi se la temperatura del tubo di scarico è elevata;
③ Non piegare eccessivamente il tubo di scarico, poiché ciò potrebbe causare un flusso di scarico irregolare;
④ Il condotto di uscita dell'aria non è facilmente troppo lungo e curve r possono impedire lo scarico del calore, con conseguente guasto dovuto ad alta temperatura;
⑤ Durante il rifornimento del serbatoio, non far scorrere il carburante sul carcassa, poiché scorrerebbe lungo l'interno della macchina fino alla posizione del tubo di scarico, causando fumo. Riempire il serbatoio dell'olio fino al livello vicino alla porta del serbatoio del carburante;
⑥Non bloccare il tubo di aspirazione, poiché ciò causerebbe una quantità ossigeno insufficiente e il riscaldatore non funzionerebbe;

Precauzioni per la posizione di installazione - diagramma schematico 8. Precauzioni per l'alimentazione :

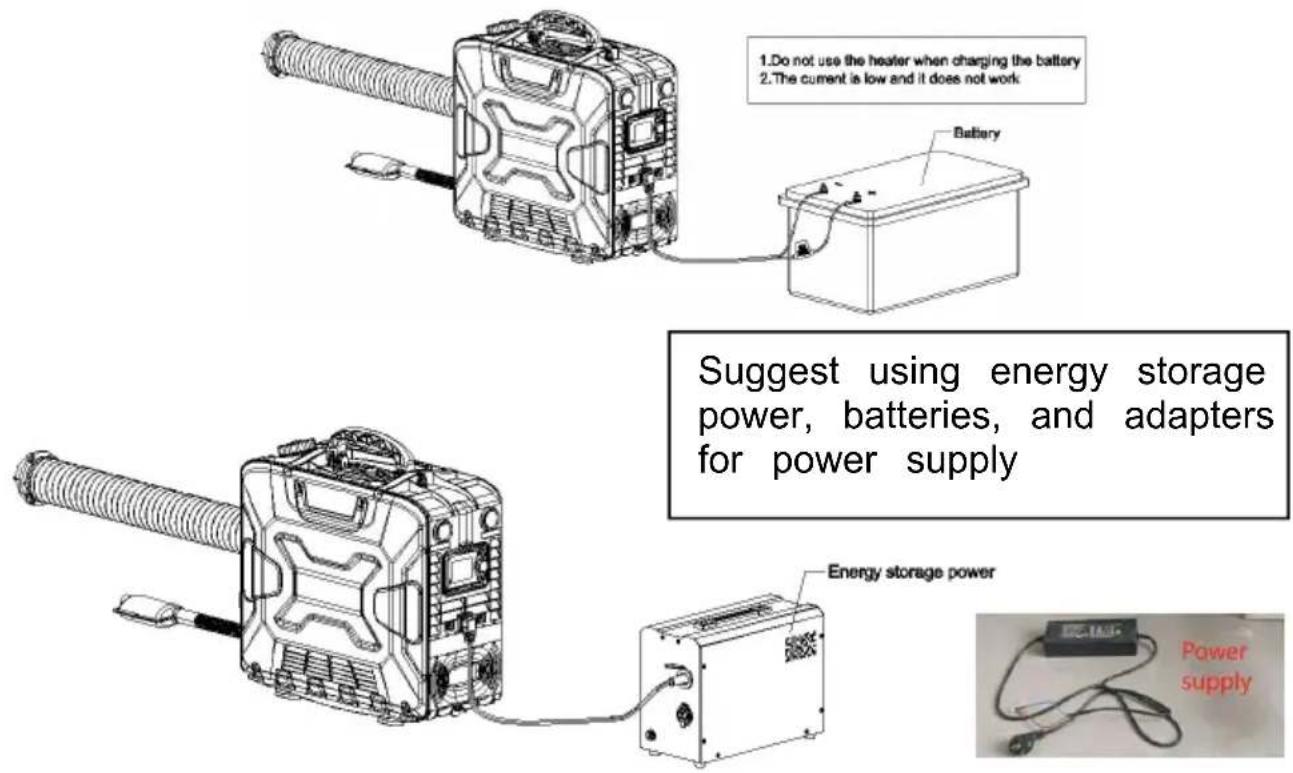

※ L'alimentazione elettrica del riscaldatore diesel deve soddisfare i seguenti requisiti: Tensione: 12 V; Corrente: ≥ 15 A, sia da una fonte di alimentazion diretta che da una batteria. Se alimentato a batteria, non caricare la batteria durante l'uso del riscaldatore, poiché una corrente insufficiente può causare malfunzionamenti. Assicurarsi che il collegamento alla batteria sia saldo e sicu L'uso di morsetti per il fissaggio può causare un contatto difettoso.

※Quando si estende il cavo di alimentazione del riscaldatore diesel, il diamet del filo deve essere >2mm^2 . L'utilizzo di un filo sottile può portare a una corre insufficiente, impedendo il funzionamento del riscaldatore. Dopo il collegamento, utilizzare del nastro isolante per proteggere il collegamento ed evitare perdite elettriche, che potrebbero causare incendi.

※Non scollegare l'alimentazione quando il riscaldatore a gasolio è in funzione alte temperature. Ciò può causare ritorni di fiamma dovuti alle alte temperatur Ripetute operazioni possono causare danni permanenti. Soluzioni:

- Se si verifica un'interruzione di corrente e si accende immediatamente il riscaldatore: attendere che il calore interno del riscaldatore si sia completamen dissipato prima di riaccenderlo per il normale funzionamento.

- Se la stufa rimane accesa a lungo dopo un'interruzione di corrente: una combustione incompleta all'interno può produrre una grande quantità di fumo.

Attendere che il fumo si disperda e la stufa si avvierà automaticamente e funzionerà normalmente.

※ Un guasto al circuito dell'olio, come il codice di errore E4/E8/E10 indica che non c'è riscaldatore dell'olio o calore nella macchina. Per risoluzione dei problemi, seguire i seguenti passaggi:

① C'è carenza di olio nel serbatoio del carburante;
2. Se il filtro dell'olio è bloccato;
3. C'è qualche piegatura nel tubo dell'olio che non consente il passa dell'olio;
④ La pompa dell'olio non funziona?

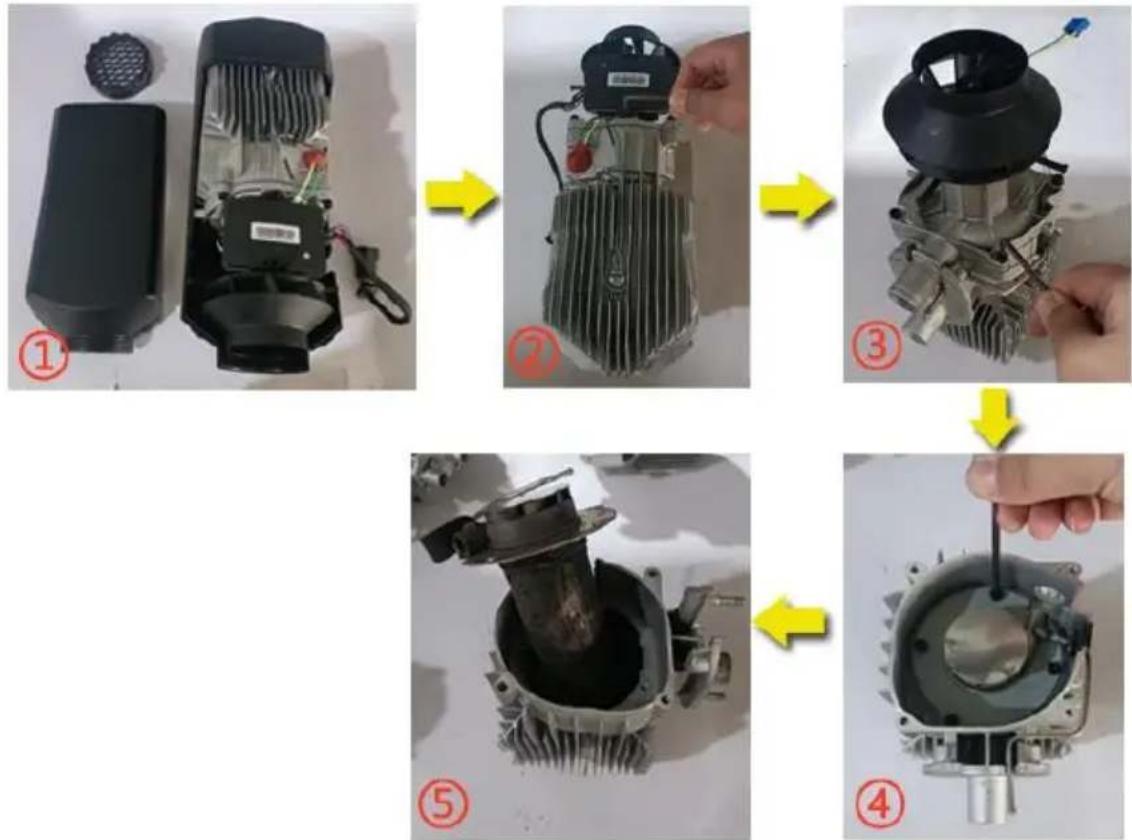

※ Manutenzione: se durante il funzionamento della stufa si nota fumnero per un certo periodo di tempo o per il secondo anno di utilizz significa che nella camera di combustione si è accumulato del carbon che deve essere pulito tempestivamente. Il metodo di funzionamento è seguente:

① Rimuovere il guscio esterno;
2. Rimuovere i bulloni della scheda madre con una chiave a brugola;
③ Rimuovere i quattro bulloni del gruppo ventola con una chiave a brug
④Rimuovere i quattro bulloni della camera di combustione con una chiave brugola;
⑤ Rimuovere la camera di combustione e sostituirla con una nuova resistenza di recupero;

Schema di sostituzione della camera di combustione

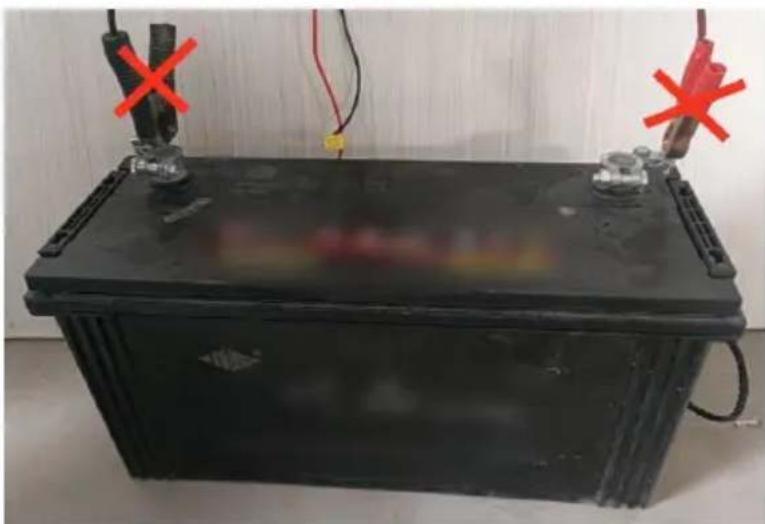

Precauzioni per l'alimentazione del riscaldatore diesel:

※ Requisiti di alimentazione del riscaldatore diesel: Tensione: 12 V; Corre ≥ 20 A; Utilizzare una fonte di alimentazione o una batteria. (Evitare di caricare la batteria mentre si alimenta il riscaldatore, poiché una bassa corrente può causare malfunzionamenti. Assicurarsi che la batteria sia collegata saldamente senza utilizzare morsetti per evitare contatti difettosi. sconsiglia di utilizzare l'accendisigari dell'auto come fonte di alimentazione i causa della corrente insufficiente.)

1	Coperchio del serbatoio del carburante	2	Serbatoio del carburante
3	Bussola	4	Lampada abbagliante
5	Otturatore a cristalli liquidi	6	Porta di alimentazione
7	Lampada anabbagliante	8	Presa
9	Porta di scarico	10	Presa d'aria
11	Interruttore on/off per la luc abbagliante	12	Interruttore on/off per la luce anabbagliante

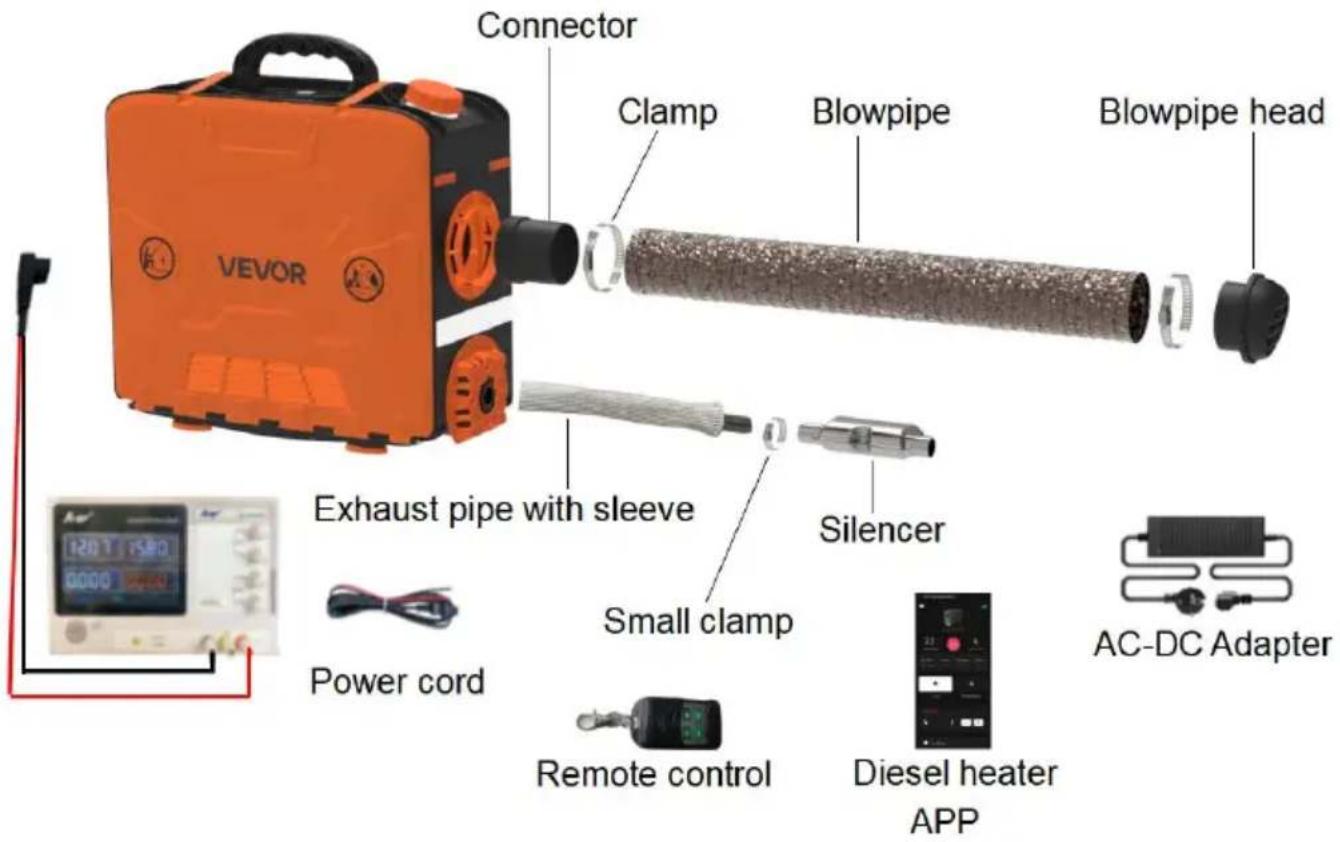

INSTALLATION DIAGRAM

Quando il riscaldatore è appena avviato, la corrente è relativamente alta, quindi è necessario un adattatore con una tensione di 12 V e una corrente di 1,5 A o superiore per

l'alimentazione.

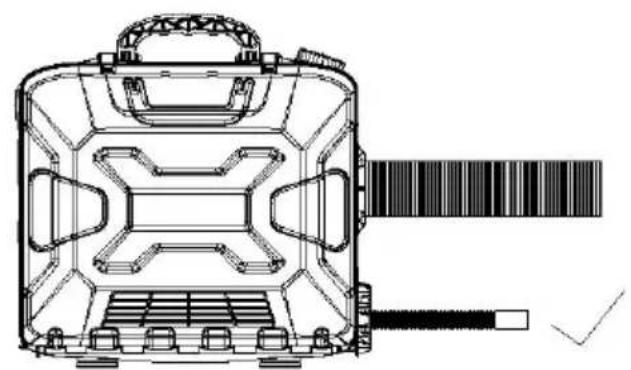

Disegno di installazione del riscaldatore diesel Modello:

S590136 S1/S590136 S2/S590136 S3

1. L' ingresso dell'aria non deve essere bloccato e deve essere mantenuto aperto e libero.
2. Mantenere libero il tubo di scarico. L'uscita del tubo di scarico deve essa tenuta lontana da qualsiasi materiale infiammabile ed evitare di riscaldare e incendiare merci infiammabili e di caricare merci a terra.
3. Per garantire una combustione ottimale, si ricorda che il tubo di scarico non può essere posizionato verso l'alto, ma deve essere posizionato orizzontalmente o verso il basso.

Per l'utilizzo dell'interruttore dello schermo LCD, fare riferimento alle istruzioni riportate di seguito. Per sincronizzare, scansionare il codice QR a destra per guardare il video.

Funzione	Parametro	Metodo di funzionamento	Fasi operative specifiche
Accendi	/	Collegare il cavo di alimentazione, quindi premere brevemente	4. Collegare il cavo di alimentazioneNello stato spento, premere brevemente il pulsante [Power] per avviare la macchina, lo schermo visualizza la temperatura e lo stato
		il pulsante [Power].	funzionamento dinamico e inizia a riscaldare.
Spegni-mento	/	Premere brevemente il pulsante [Accensione ].	In modalità di accensione, premere brevemente il pulsante [Power] per visualizzare "OFF" e spegnere la macchina. Durante la fase di spegnimento, il pulsante non può essere premuto e la macchina si spegnerà completamente dopo che ventola smetterà di funzionare.Nota: è vietato interrompere forzatamente l'alimentazione durante il processo di spegnimento, altrimen il calore interno non verrà completamente dissipato. Un secondo avvio produrrà una grande quantità fumo e una dissipazione incompleta del calore può facilmente danneggia la turbina eolica interna della macchina. A questo punto, è necessario attendere che la combustione interna sia completa prima di tornare alla normalità.
Cambio di modalità	/	Premere brevemente la [Manopola].	Premere brevemente la [Manopola] per passare alla marcia corrente: modalità di controllo della temperatu o modalità marcia.
Regolazi one dell'ingr anaggio	Marcia da 1 a 10	Ruotare la [manopola].	Ruotare la manopola in senso orario per aumentare la posizione/temperatura di funzionamento di 1, fino a 10 posi /36°C. Ruotare la manopola in sen antiorario per aumentare la posizione/temperatura di funzionamento di 1, fino a 1 posizio /8°C
Configurazione di base	/	Dopo averacceso lamacchina,premere alungo[Impostazioni] per 3secondi per accedereall'interfacci a delleimpostazionidi base.Premere la[Manopola]perapportaremodifiche e premerenuovamentela[Manopola]perconfermarela modificadei dati correnti.Ruotare la[manopola]per regolareleimpostazioni. Dopo avercompletatotutte leregolazioni,tenerepremuto[Impostazioni] per 3secondi persalvare tuttele impostazioni di base.	F0: Ora corrente.F1: Tempo di autoavvio.F2: Tempo di esecuzione [dopo l'a automatico].F3: Impostazione dell'interruttore diautoavviamento.F4: Cambio lingua [Cinese (C),Inglese (E), Russo (R), -(Silenzioso)F5: Compensazione dellatemperatura.F6: Volume del serbatoio delcarburante [5-50L (unità dicommutazione: 5L) (predefinito: 5L)][Display: indica che le condizioni dserbatoio del carburante non sono monitorate].F7: Tipo di pompa dell'olio[16/22/28/32UL (il valore predefinito 22UL)].F8: Riscaldamento a temperatura costante (nella modalità di controllo della temperatura, quando latemperatura della cabina raggiunge temperatura impostata, si spegnerà automaticamente dopo un ritardo di 30 secondi;) Quando la temperatura nella cabina è inferiore di 2^ risp alla temperatura impostata, la macchina si avvierà automaticamentdopo un ritardo di 30 secondi.F9: Commutazione della temperatura ( ^/^ ).FA: interruttore KM/Kft; Fb: luminosdello schermo (0-100)FC: Impostazioni di rete mesh Bluetooth (YAH-A2422). Per funzioni specifiche, fare riferimento alla descrizione dettagliata.
Modalità di ingegneria	/	Quando il dispositivo è acceso, tenere premuti contemporaneamente i tasti "Impostazioni" e "Accensione" per 3 secondi, quindi ruotare la "manopola" per visualizzare le voci di regolazione.	En00: Numero di versione della scheda principale del riscaldatore [Display scorrevole].En01: Codice di errore.En02: Temperatura del guscio.En03: Tensione di alimentazione.En04: Posizione di funzionamento di riscaldatore.En05: Temperatura della cabina.En06: Altitudine.En08: Corrispondenza del telecomando.En11: Ripristino dati di fabbrica
Corrispondenza del telecomando	/	In modalità di ingegneria, accedere all'interfacci a En08 e tenere premuta la [manopola] per 3 secondi per avviare l'abbinamento.	Quando lo schermo mostra "P-1",premere il tasto [più] sul telecomar Quando lo schermo mostra "P-2",indica che il tasto [Più] è stato abbinato correttamente. Quindi premere il tasto [meno]. Quando lo schermo mostra "P-3",premere il tasto [M]. Quando lo schermo mos "P-4",premere Ⓓtasto [ ]. A ques punto, l'abbinamento è completato e la modalità progetto verrà automaticamente interrotta per torna all'interfaccia in esecuzione .*Per cancellare gli ultimi dati corrispondenti al telecomando:premere [Power] per 7 secondi durante l'autodiagnosi all'accensione.Quando l'interfaccia mostra "CLr",la cancellazione ha inizio. Quando l'interfaccia mostra "SUC",la cancellazione è avvenuta correttamente.
Funzione di controllo remoto	/	Premere brevemente il pulsante.	La visualizzazione specifica dello schermo e la definizione dei tasti telecomando sono le seguenti:Tasto [+]: regola il pulsante più e schermata corrispondente sarà "P-1"Tasto [-]: Regolare il pulsante men la schermata corrispondente sarà "F 2".Tasto [M]: pulsante di commutazion della modalità,corrispondente a "P-visualizzato sullo schermo.[ ]Tasto: Pulsante di accensione/spegnimento,corrispondente alla visualizzazionesullo schermo "P-4".
Pompa dell'olio manuale	/	Quando si collega l'alimentazione per la prima volta e il dispositivo è spento, premere a lungo il tasto [Pump Oil] nell'angolo in basso a sinistra.	Quando lo schermo lampeggia e mostra '-p -, torna all'interfaccia iniziale e inizia a pompare l'olio. A termine del conto alla rovescia, es automaticamente oppure preme il tasto [Accensione] per terminare il pompaggio dell'olio e spegnere la macchina.
Riempire il serbatoi o del carburante	/		Dopo aver acceso la macchina, ter premuto il tasto [Pompa olio] per secondi per riempire il serbatoio de carburante, come mostrato nell'icona visualizzata sull'interfaccia.

BLUETOOTH OPERATION

• Per iPhone : cerca e scarica l'APP corrispondente denominata "booyoc nell'iOS APP Store oppure scansiona il codice QR per scaricare l'APF corrispondente, quindi segui i passaggi sottostanti per connettere e controllare il riscaldatore con il tuo telefono.
• Telefono Android: scansiona il codice QR con un browser per scarica l'APP corrispondente, quindi segui i passaggi sottostanti per connettere controllare il riscaldatore con il tuo telefono.

Scansiona il codice QR con il tuo browser p scaricare l'app Airheater da GooglePlay o cer " booyood " nell'app GooglePlay per installare l'app Airheater.

1. Richiesta del nome Bluetooth: dopo aver acceso il dispositivo, preme contemporaneamente [Impostazioni] e [Manopola] per 3 secondi. Sullo schermo verrà visualizzato 'bLE' e un nome di 6 caratteri (0-F) verrà visualizzato nella parte superiore dello schermo.

26 AirHeater 26 IE BLE SHT

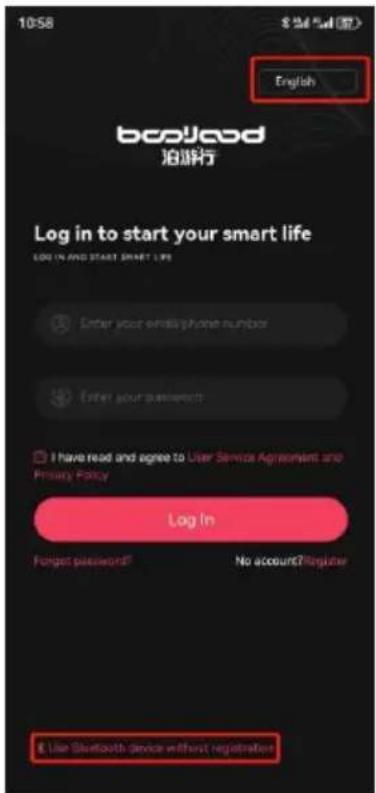

1. Accedi all'APP : nell'interfaccia di accesso, seleziona la lingua nell'ang in alto a destra e il metodo di accesso Bluetooth nell'angolo in basso a

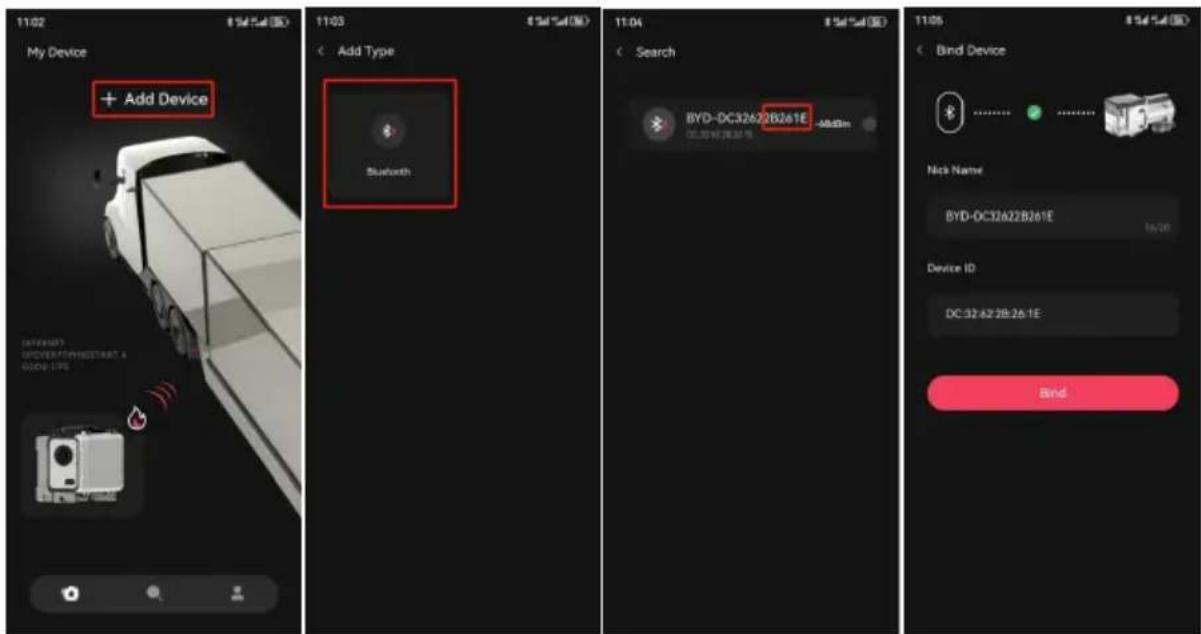

1. Connettersi al telefono cellulare tramite Bluetooth: fare clic su " +Aggiungi dispositivo ", quindi fare clic sull'icona Bluetooth, trovare il nun Bluetooth locale corrispondente: BYD+ indirizzo MAC del dispositivo Bluetooth + il numero a 4 cifre sul controller (fare riferimento alla figura seguente) e fare clic sul numero Bluetooth per connettersi.

11:02 My Device + Add Device 11:03 < Add Type Bluetooth 11:04 < Search BYD-DC32A22B261E -AD85m 11:05 < Bind Device Nick Name BYD-DC32A22B261E Device ID DC:32-A2'3B:26.1E Bind

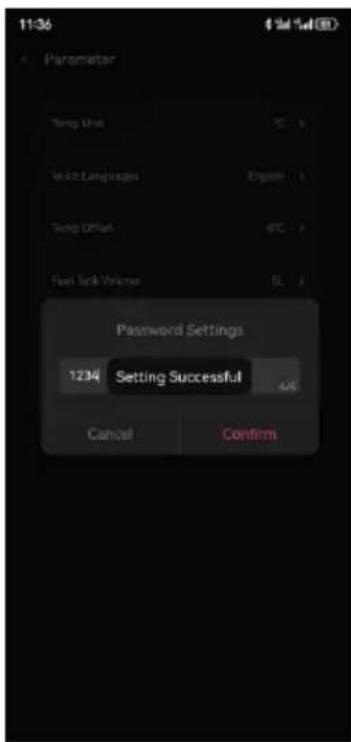

1. Fare clic sul pulsante per accedere alla schermata delle impostazioni, e possibile impostare la password e fare clic su "Conferma" per salvare le impostazioni. Se la password viene modificata, lo switch deve modificarla i

base al metodo di funzionamento della corrispondenza Bluetooth sopra descritto .

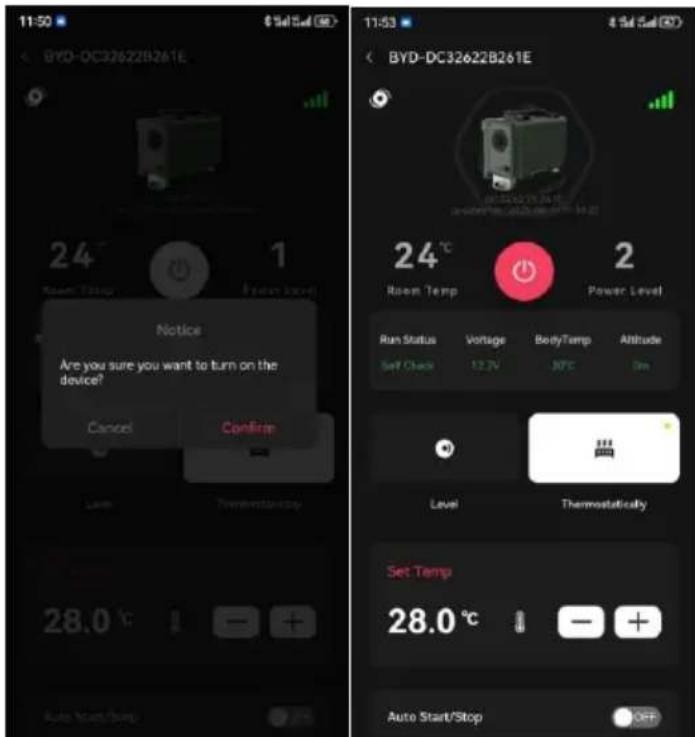

1. Tocca per selezionare o premi a lungo 【】per accendere/ spegnere il riscaldatore .

1. Fare clic su "Livello" o "Termostaticamente" pulsante per cambiare modalità marcia o modalità di controllo della temperatura, quindi fare clic "su" +"/"giù -" pulsante per aumentare + o diminuire - il livello (livello 10)/temperatura (8°C\~36°C).

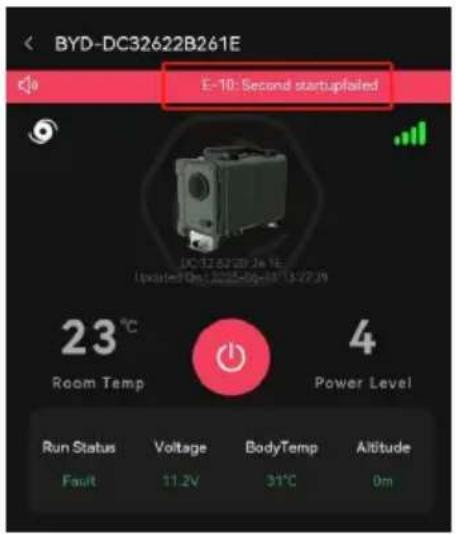

1. Visualizzazione guasti: quando il riscaldatore si guasta, verrà visualizzato codice di guasto E-xx, vedere tabella menzionata in precedenza per il tipo guasto.

Mostra la figura seguente, corrispondente allo sfarfallio del simbolo di guasto corrispondente allo sfarfallio dell'icona del dispositivo di guasto, visualizza i dati come codice di guasto; per il suo significato fare riferimento alla tabella dei *Candela, pompa dell'olio, fan, sensore, alimentazione e altri simboli, lo sfarfalli indica che il dispositivo corrispondente è guasto.

Tabella dei guasti

Scansiona il codice QR per visualizzare il metodo di risoluzioni dei problemi

Codice di errore	Causa del fallimento	soluzioni
E-01	Anomalia di tensione	1. Verificare che il tipo di tensione alimentazione del riscaldatore sia compatibile con la tensione effettiva veicolo;2. C ontrollare se la tensione di alimentazione è superiore a 18 V o inferiore a 9 V.3. Verificare che non vi siano collegamenti allentati o allentati nel giunto del fascio di linee principali e terminali positivo e negativo dell'alimentatore.
E-0 3	Guasto della candela di accensione	7. Controllare se la candela di accensione è collegata in modo allentato.8. La candela di accensione è difetto Sostituire la candela di accensione.
E- 04	Anomalia della pompa dell'olio	7. Controllare se il tappo della pomp dell'olio è allentato o collegato male.8. Controllare se c'è qualche circuito aperto nel fascio di linee principali; La pompa dell'olio è difettosa. Sostitu
E- 05	Protezione dalle alte temperature	Quando la temperatura supera il punti di protezione dalle alte temperature, verificare che la distanza tra le due estremità dell'ingresso e dell'uscita dell'aria del riscaldatore e gli ostacoli superiore a 10 centimetri.
E- 06	Il sensore della temperatura dell'aria di aspirazione è difettoso	10. Controllare se la girante della ve è bloccata.11. Controllare se la spina della ven è allentata o mal collegata.12. Dopo l'avvio, la velocità della ven è anomala. Verificare che il magnete induzione della ventola non sia mancante o abbia la polarità errata. Controllare se il sensore della velocità del vento sulla scheda madre funzion correttamente.
E- 08	Mancato avviamento (mancato avviamento una volta)	7. Controllare se la pompa dell'olio funziona.8. Controllare se ogni punto di collegamento del circuito dell'olio e de rete di atomizzazione sono cerati o bloccati.Controllare se l'ingresso dell'aria del riscaldatore è bloccato.
E -09	Il sensore della temperatura della fornace èanomalo	4. Controllare se il collegamento del sensore di temperatura del forno è allentato o allentato.Il modello del sensore di temperatura della fornace è errato o difettoso. Sostituire il sensore.
E- 10	Mancato avviamento (mancato avvio secondario)	7. Controllare se la pompa dell'olio funziona.8. Controllare se ogni punto di collegamento del circuito dell'olio e de rete di atomizzazione sono cerati o bloccati.Controllare se l'ingresso dell'aria del riscaldatore è bloccato.
Guida all'installazione	La temperatura superficiale del tubo di scarico è di circa 752 °F durante l'installazione è necessario prestare attenzione alla protezione contro i materiali infiammabili	1. Si prega di notare che non ci so sostanze infiammabili attorno al tubo scarico e all'uscita dell'aria calda della marmitta e che è necessario utilizzare materiali isolanti per la protezione. È vietato praticare fori e installare le macchine su pavimenti in legno. La temperatura superficiale del tubo di scarico è di circa 440 °C.2. Vietare l'uso di adesivi non resiste alle alte temperature per evitare l'avvelenamento da odori e fare attenzione a non provocare incendi accendendo materiali infiammabili.3. Posizione di installazione: 1 Laso uno spazio di 4 pollici all'ingresso dell'aria per un'aspirazione dell'aria regolare; 2 Mantenere il tubo di sc inferiore a una distanza di 2 pollici suolo ed evitare incendi quando la temperatura del tubo di scarico è elevata. Non piegare eccessivamente tubo di scarico, poiché potrebbe causun flusso di scarico scarso; 4 Il cc di scarico non è facilmente troppo lu e curve multiple possono impedire lo scarico del calore, con conseguente guasto per alta temperatura. Quando rifornisce il serbatoio del carburante, lasciarlo fluire sul guscio esterno, poi scorrerà lungo l'interno della macchina fino alla posizione del tubo di scarico causando fumo. Riempire il serbatoio carburante fino a un livello vicino all'apertura del serbatoio del carburanti Non bloccare il tubo di aspirazione poiché potrebbe causare una quantità ossigeno insufficiente e il malfunzionamento del riscaldatore .
Modifica degli accessori	Vietare l'uso di materiali non resistenti alle alte temperature e guarnizioni in gomma che possono causare odori e rischi di avvelenamento	1. Modifica dell'estensione del condotti di scarico: si consiglia di acquistare realizzati nello stesso materiale o in materiale resistente alle alte temperature, con una lunghezza controllata entro i 2 metri e senza gangoli di curvatura per evitare il surriscaldamento.2. Modifica e prolunga del tubo di scarico: si consiglia di acquistare tubi realizzati nello stesso materiale o in acciaio inossidabile resistente alle alte temperature, con una lunghezza controllata entro i 2 metri e senza gangolazioni. I tubi devono scaricare verso il basso verso l'esterno e non possono essere piegati verso l'alto più volte per compromettere la dissipazioni del calore di scarico (la temperaturaesercizio del tubo di scarico raggiung circa 752 °F e la posizione di installazione non consente di praticare fori nel pavimento in legno. Sono in vietate guarnizioni in gomma non resistenti alle alte temperature, che possono causare cattivi odori e rischi avvelenamento).
Emissione di fumo bianco	Interruzione di corrente anomala/volume eccessivo di olio della pompa manuale	1. Pompare manualmente l'olio. Se c' troppo olio all'interno della macchina, questa non si accenderà ed emetterà fumo bianco. Il modo corretto è pom l'olio fino alla posizione di ingresso e fermarsi. Se il volume dell'olio della pompa è troppo elevato, il tubo dell'c deve essere scollegato e riavviato 2- volte per ripristinare il normale funzionamento prima di reinserirlo; in alternativa, utilizzare un asciugacapelli per soffiare verso il tubo di aspirazio per un periodo di tempo fino a quar non funziona correttamente.2. Interruzione di corrente anomala durante il funzionamento: durante il normale funzionamento, premere il pulsante di accensione/spegnimento pe visualizzare "OFF" per lo spegnimento. Durante il processo di spegnimento, i pulsante non può essere utilizzato. Attendere che la ventola si fermi prir spegnerla completamente, quindi scollegare l'alimentazione. Durante il processo di spegnimento, è vietato interrompere forzatamente l'alimentazione, altrimenti il caloreinterno non verrà completamente dissipato e verrà generata una grande quantità di fumo durante il secondo avvio. A questo punto, è necessario attendere che l'interno sia completamente bruciato prima di torna alla normalità.3. Fare riferimento alla risoluzione de problemi relativi al codice di errore E
Fumare	Assunzione di ossigeno insufficiente o deposito di carbonio nella camera di combustione	1. L'altitudine supera i parametri di calibrazione? Un apporto di ossigeno insufficiente può causare guasti all'accensione ed emissione di fumo nero.2. Verificare che non vi siano ostruzi nel tubo di aspirazione che impedisca l'apporto di ossigeno.3. Il piccolo spazio nella posizione d'ingresso dell'aria provoca l'ostruzione dell'aspirazione dell'aria.4. Fare riferimento al controllo del c di errore E-01, il punto più basso da tensione/corrente di alimentazione non ha calore sufficiente dalla candela di accensione, con conseguente guasto dell'accensione ed emissione di fumo nero.5. Smontare la camera di combustion interna della macchina per verificare presenza di depositi di carbonio e sostituirla tempestivamente.
Fumo blu	Scarsa qualità dell'olio	È consentito l'uso esclusivo di gasolio alta qualità, mentre è vietato l'uso di gasolio misto, altri tipi di olio e prodpetroliferi non nuovi di zecca. In inve è necessario rispettare le temperature negative del gasolio;
Perdita di olio della macchina	Danni al serbatoio/tubo dell'olio, installazione laterale (Installazione laterale vietata)	1. Controllare l'aspetto del serbatoio carburante/tubo dell'olio e verificare ch'ugello del serbatoio del carburante sia danneggiato o incrinato, il che potrebbe causare perdite di olio.2. Quando si riempie il serbatoio del carburante con gasolio, fare attenzione non versarlo sulla carrozzeria della macchina, altrimenti scorrerà all'interno e produrrà fumo a causa dell'elevato calore interno durante il funzionamento3. Il riscaldatore non può essere installato lateralmente. L'olio del foro ossigeno sul lato della candela di accensione fuoriuscirà attraverso il foro e il metodo di installazione corretto è quello di avere la porta di aspirazione/scarico rivolta verso il bas4. Una scarsa qualità dell'olio provoca l'ostruzione della rete di atomizzazione della candela di accensione nella camera di combustione, causando la fuoriuscita dell'accensione attraverso il tubo di scarico. La rete di atomizzazione della candela di accensione e il gasci di alta qualità devono essere sostituit
Non c'è olio d'calore all'interno della macchina	Il tubo dell'olio è piegato	Controllare se nel tubo dell'olio sono presenti punti piegati che impediscono all'aria di alimentare l'olio.
Olio che	Volume eccessivo	1. Pompaggio manuale dell'olio: se c'
scorre attraverso il tubo di scarico	di olio della pompa/rete di atomizzazione bloccata/tensione anomala	troppo olio all'interno della macchina, non si accenderà ed emetterà fumo bianco. Se la camera di combustione piena di olio di pompaggio in eccess questo fuoriuscirà dal tubo di scarico; modo corretto per pompare l'olio nella posizione di ingresso e fermarsi. Se volume dell'olio della pompa è troppo elevato, il tubo dell'olio deve essere scollegato e riavviato 2-3 volte per ripristinare il normale funzionamento prima di reinserirlo; in alternativa, utilizzare un asciugacapelli per soffiare verso il tubo di aspirazione per un periodo di tempo fino al corretto funzionamento.2. La retina di atomizzazione della candela di accensione è bloccata. Do aver rimosso la candela di accensione estrarre la retina di atomizzazione interna e verificare la presenza di eventuali ostruzioni. Pulirla o sostituirla immediatamente.3. Facendo riferimento all'ispezione de codice di errore E-01, l'accensione no riuscita a causa di un calore insuffici proveniente dalla candela a punto ba rispetto alla tensione/corrente di alimentazione. La pompa del carburan ha continuato a funzionare e il gasoli fuoriuscito dal tubo di scarico.
Olio che scorre all'interno del tubo di	Direzione di installazione errata/volume eccessivo di olio	1. Pompaggio manuale dell'olio: se c' troppo olio all'interno della macchina, non si accenderà ed emetterà fumo bianco. Se la camera di combustione
aspirazione	della pompa manuale	piena di olio di pompaggio in eccess questo fuoriuscirà dal tubo di aspirazione; il modo corretto per pompare l'olio nella posizione di ingresso e fermarsi. Se il volume de della pompa è troppo elevato, il tubo dell'olio deve essere scollegato e riavviato 2-3 volte per ripristinare il normale funzionamento prima di reinserirlo; in alternativa, utilizzare un asciugacapelli per soffiare verso il tubi di aspirazione per un periodo di tem fino a quando non funziona correttamente.2. Il riscaldatore non può essere installato lateralmente. L'olio del foro ossigeno sul lato della candela di accensione fuoriuscirà attraverso il for e il metodo di installazione corretto è quello di avere la porta di aspirazione/scarico rivolta verso il basso .
La temperatura del tubo di scarico è troppo alta e diventa rossa	Malfunzionamento della camera di combustione	Spegnere immediatamente, smontare la carrozzeria in alluminio per verificare la camera di combustione interna è sigillata oppure sostituire la camera di combustione.
suono anomalo	Flusso di scarico scarso	Un'ostruzione da corpi estranei nel tu di scarico compromette il funzionamer dello stesso. È necessario spegnerlo immediatamente e controllare il tubo scarico, la marmitta e la porta di so per individuare eventuali ostruzioni. Incaso di ostruzioni, è necessario pulirli ripristinarne il normale funzionamento.
Odore di gasolio	Perdita di olio/errore di carburante	È consentito l'uso esclusivo di gas di alta qualità; è vietato l'uso di gas misto, altri tipi di olio e prodotti petr non nuovi di zecca. In inverno, è consigliabile utilizzare gasolio a temperatura negativa, poiché altri carburanti potrebbero causare cattivi odori.2. Smontare la carcassa della macch per verificare eventuali perdite di olio all'interno e sostituire tempestivamente componenti.
odore di plastica	Utilizzare accessori esterni	L'ampliamento o la modifica richiedono l'acquisto di accessori resistenti alle alte temperature. Se la stufa sviluppa temperature elevate, potrebbe produrre odori sgradevoli e pungenti.Estendere i raccordi dei tubi senz piegarli o allungarli troppo, poiché ciò potrebbe impedire la dissipazione del calore e causare temperature interne elevate e odore di plastica.La temperatura di esercizio del tu scarico raggiunge circa 752 °F. È vie praticare fori nel pavimento in legno utilizzare guarnizioni in gomma non resistenti alle alte temperature per l'installazione, poiché potrebbero causare cattivi odori e rischi di avvelenamento.
Manutenzione	Fumo/caloreinsufficiente	Se durante il funzionamento della stusi rileva fumo nero o calore insufficiente per un certo periodo di tempo, ciò in che all'interno della camera di combustione sono presenti depositi di carbonio che devono essere puliti o sostituiti tempestivamente.
Fusibile bruciato	Ispezione di spegnimento per cortocircuito	1. Rimuovere il fusibile e verificare c non sia danneggiato. Se danneggiato, sostituirlo.2. Verificare se i poli positivo e neg sono in cortocircuito. In caso di cortocircuito, sostituire la scheda mad se danneggiata.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd.
