MANUALE UTENTE U3DUAL4KDP i-TEC

IT Leggere attentamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizione anche sulla scheda "Manuali e strumenti" del nostro sito web: www.i-tec.cz/it/. In caso di problemi rivolgersi al supporto tecnico: [e-mail]

Grazie per avere acquistato l'adattatore i-tec USB 3.0 A/C Dual Display Port, con il quale si possono collegare facilmente notebbok, tablet, computer, smartphone (con USB-A, USB-C o Thunderbolt 3) fino a due monitor, televisori o proiettori, dotati di ingresso Display Port. La risoluzione massima con due monitor Display Port collegati è 4K a 60Hz o un monitor 5K@60Hz, TV o proyectores con Display Port.

CONTENUTO DELLA CONFEZIONE

• Adattatore i-tec USB 3.0 A/C Dual Display Port con cavo lungo 27 cm
• Riduzione da USB 3.0 a USB-C
• User GUide

CARATTERISTICHE TECNICHE

• Connettore 1x USB 3.0, velocità di trasmissione fino a 5 Gbps
• Interfaccia grafico: 2x Display Port (spec. 1.2): - risoluzione massima 4096x2160 a 60Hz quando si collegano uno o due monitor

- risoluzione massima: 5120x2880@60Hz per monitor e connessione al monitor tramite due cavi DP

• Modalità: esteso, duplice, e monitor primario
  • Colorazione supportata 16/32 bit
• Alimentazione dal bus USB-A, USB-C o Thunderbolt 3, non è necessario un alimentatore esterno; max. 15W
• Chipset: DL6950
• Sistema operativo: Win 7 32/64bit, Win 8 32/64bit, Win 8.1 32/64bit, Win 10 32/64bit, macOS X 10.10 e versioni successive, Android, Chrome OS, Ubuntu. Richiesto l'interfaccia USB-A, USB-C o Thunderbolt 3. Dopo il collegamento dell'adattatore alla porta USB-C o Thunderbolt 3, utilizzare la riduzione fornita.
  • Dimensioni del prodotto: 80 x 60 x 15 mm
• Peso del prodotto: 75 g

REQUISITI DI SISTEMA

Sistema operativo: Win 7 32/64bit, Win 8 32/64bit, Win 8.1 32/64bit, Win 10 32/64bit, macOS X 10.10 e versioni successive, Android, Chrome OS, Ubuntu

Per il lavoro di routine su più monitor

• CPU: Intel Core i5 2+GHz / AMD Trinity o migliore
- Memoria RAM: 4GB
- CPU grafico: Intel HD 4000, ATI Radeon HD7xxx, NVidia GeForce 5xxM o migliore
- Porta USB 2.0 / tuttavia si consiglia USB 3.0

Per la riproduzione video

• CPU: Intel Core i7 2+GHz / AMD Richland A10-575x / AMD Kaveri A10-7400P o migliore
• Memoria RAM: 8GB
• CPU grafico: Intel HD 4000, ATI Radeon HD 8650, NVidia GeForce 7xxM o migliore
• Porta USB 3.0, USB-C o Thunderbolt 3

Per la riproduzione di video Ultra HD 4K, il computer deve essere in grado di decodificare questo video con il proprio CPU grafico. In particolare, nei notebook meno potenti vale, che questi possono riprodurre i video 4K, ma il risultato non è ideale (interruzioni, strappi nella riproduzione del video).

Per riprodurre video Ultra HD 5K, il tuo computer deve essere in grado di decodificare questo video con il suo processore grafico primario (con supporto 5K).

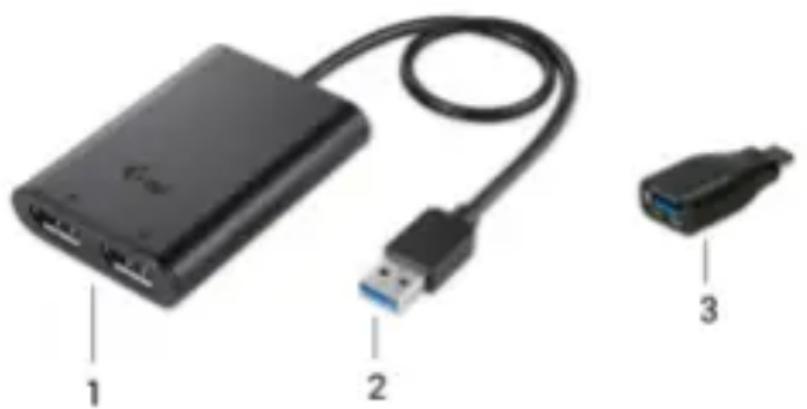

DESCRIZIONE DELL'ADATTATORE

1. 2x porta Display Port – per collegare i monitor dotati di ingresso Display Port
2. Cavo con connettore USB 3.0 integrato – per il collegamento dell'adattatore al notebook, tablet, computer o smartphone utilizzando la porta USB-A

1. Riduzione da USB 3.0 a USB-C – per il collegamento dell'adattatore al notebook, tablet, computer o smartphone tramite la porta USB-C o Thunderbolt 3

INSTALLAZIONE DEI DRIVER

Non collegare l'adattatore al proprio notebook, tablet, computer, smartphone fino a quando non sarà terminata l'installazione dei driver specifici. I driver si devono installare solo prima del primo utilizzo. Prima di eseguire l'installazione, accertarsi, che siano già stati installati i driver più aggiornati per il vostro dispositivo e che il firmware del BIOS sia quello più recente.

Scaricare i driver per l'adattatore dal nostro sito web www.i-tec.cz/it dal segnalibro "Download" di questo prodotto e quindi confermare l'installazione automatica.

In Windows 10 si può collegare l'adattatore direttamente, e alla prima connessione ad Internet i driver saranno scaricati ed installati automaticamente dal sistema operativo.

Per Android, Chrome OS e Ubuntu, utilizzare i driver del produttore del chipset DisplayLink. Questi si possono scaricare da questo indirizzo: http://www.displaylink.com/downloads oppure sul nostro sito web www.i-tec.cz/it dal segnalibro "Download" di questo prodotto.

COLLEGAMENTO DEL MONITOR DISPLAY PORT

L'adattatore è dotato di 2x porte 4K a60 Hz Display Port per collegare uno o due monitor esterni o un proiettore con un interfaccia Display Port. Come dispositivo di visualizzazione si possono utilizzare i monitor o i televisori moderni LCD o al plasma. Il chip grafico, che è il "cuore" dell'adattatore, supporta una risoluzione fino a 5K (Ultra HD) di 5120x2880@60Hz quando si utilizza un solo monitor (due cavi DP si collegano al monitor). Per collegare i monitor all'adattatore usare solo i cavi Display Port di alta qualità. Durante l'installazione del monitor aggiuntivo, lo schermo del vostro notebook, tablet, computer, smartphone può lampeggiare, il che è normale.

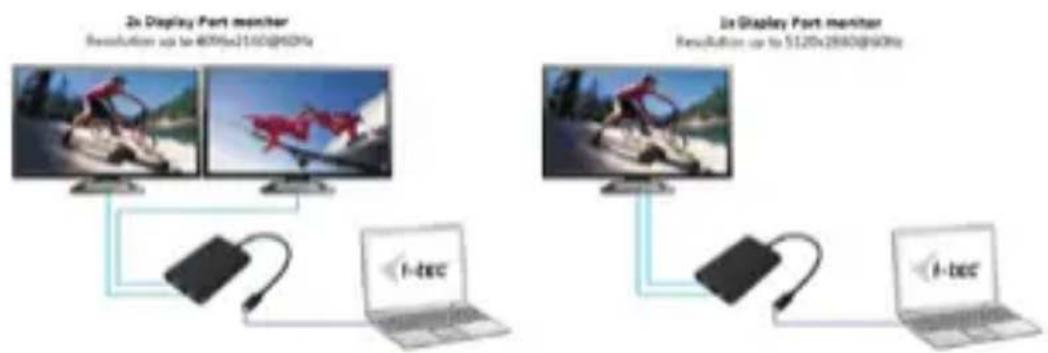

Quick Start IT

La maggior parte degli eventuali problemi con l'adattatore e le periferie collegate si può risolvere scollegando il cavo dell'adattatore con la porta USB 3.0 dalla porta del vostro notebook, tablet, computer, smartphone e ricollegandolo nuovamente dopo circa 10 secondi.

ISTRUZIONI DI SICUREZZA

• Evitare i valori estremi della temperatura e dell'umidità.
• Usare il dispositivo su un supporto orizzontale per evitare la caduta per terra a causa del suo scivolamento.
• Conservare gli strumenti e anche il Libretto d'uso.

In collaborazione con il Centro di assistenza tecnica

• controllare il funzionamento del dispositivo dopo la sua caduta per terra o nell'acqua
• verificare il funzionamento del dispositivo in caso di rottura dell'involucro
• sporgere il reclamo se il dispositivo non funziona secondo il Libretto d'uso.

DOMANDE FREQUENTI

Si veda la scheda "FAQ" di questo prodotto sulle nostre pagine web www.i-tec.cz/it.

ÚVOD

Questo dispositivo è contrassegnato con il seguente simbolo di riciclaggio. Si chiede di consegnarlo alla fine del suo ciclo di vita a un Centro di raccolta dei rifiuti differenziati istituita per questo scopo

e non in altri centri indicati per depositare rifiuti urbani normali non differenziati. In questo modo si contribuisce al miglioramento della qualità dell'ambiente (valido soltanto per l'Unione Europea).
