BEDIENUNGSANLEITUNG U3DUAL4KDP i-TEC

DE Bitte lesen Sie das gesamte Handbuch sorgfältig durch. Die ausführliche Gebrauchsanweisung ist auch auf unserer Webseite www.i-tec.cz/de/ unter „Benutzerhandbücher, Treiber“ bei diesemProdukt zu finden. Wenn Sie Probleme haben, kontaktieren Sie bitte unser Support-Team unter: [e-mail]

Wir bedanken uns für den Kauf von i-tec USB 3.0 A/C Dual Display Port Adapter. Er ermöglicht es Ihnen, an Ihr Notebook, Ihren Tablet-PC, PC oder Smartphone mit USB-A-, USB-C- oder Thunderbolt 3-Anschluss bis zu zwei Bildschirme, TV oder Projektor mit Display Port Port anzuschließen. Die max. Auflösung beim Anschluss von zwei DP Bildschirmen beträgt 4K@60Hz oder einem Bildschirm 5K@60Hz mit Display Port an.

LIEFERUMFANG

• i-tec USB 3.0 A/C Dual Display Port Adapter mit Kabel (27 cm)
  • USB 3.0 Reduktion auf USB-C
• User Guide

SPEZIFIKATION

• 1x USB 3.0 Konnektor, Übertragungsgeschwindigkeit bis zu 5 Gbps
• Grafikschnittstelle: 2x Display Port (Spez. 1.2):- max. Auflösung von 4096x2160@60Hz beim Anschluss von einem oder zwei Bildschirmen
• max. Auflösung 5120x2880@60Hz auf einem Bildschirm und die Verbindung mit Bildschirmen wird durch zwei DP Kabeln durchgeführt
• Betriebe: Erweitern, Spiegeln und Primärbildschirm
• Unterstützte Farben 16 / 32 Bits
• Versorgt über USB-A, USB-C oder Thunderbolt 3 Hauptweg, kein externer Versorgungsadapter nötig; max. 15W
• Chipsatz: Dl6950
• BS: Win 7 32/64bit, Win 8 32/64bit, Win 8.1 32/64bit, Win 10 32/64bit, macOS X 10.10 und höher, Android, Chrome OS, Ubuntu. Erfordert USB-A-, USB-C- oder Thunderbolt 3- Schnittstelle. Zum Anschluss des Adapters an USB-C- oder Thunderbolt 3-Port ist die mitgelieferte Reduktion zu verwenden. Für Thunderbolt 3-Schnittstelle jetzt Windows 10 32/64bit, macOS X, Chrome OS (Google) mit Intel Broadwell Prozessor und R51 und höher mit den neuesten Aktualisierungen.
• Produktabmessungen: 80 x 60 x 15 mm
• Produktgewicht: 75 g

SYSTEMANFORDERUNGEN

Betriebssystem: Win 7 32/64bit, Win 8 32/64bit, Win 8.1 32/64bit, Win 10 32/64bit, macOS X 10.10 und höher, Android, Chrome OS, Ubuntu

Für Arbeit an mehreren Bildschirmen

• Prozessor: Intel Core i5 2+GHz / AMD Trinity oder besser
- RAM: 4GB
- Grafikprozessor: Intel HD 4000, ATI Radeon HD7xxx, NVidia GeForce 5xxM oder besser
• USB 2.0 Port / aber USB 3.0 empfohlen

Zum Videoabspielen

• Prozessor: Intel Core i7 2+GHz / AMD Richland A10-575x / AMD Kaveri A10-7400P oder besser
• RAM: 8GB
• Grafikprozessor: Intel HD 4000, ATI Radeon HD 8650, NVidia GeForce 7xxM oder besser
  • USB 3.0, USB-C oder Thunderbolt 3 Port

Zum Abspielen von Ultra HD 4K Video muss der Computer fähig sein, dieses Video durch seinen primären Grafikprozessor zu dekodieren. Es gilt vor allem bei weniger leistungsfähigen Computern, dass sie zwar ein 4K Video abspielen können, aber in mangelhafter Qualität nicht in Hochqualität (Unterbrechungen, Videostörungen).

Zum Abspielen von Ultra HD 5K Video muss der Computer fähig sein, dieses Video durch seinen primären Grafikprozessor zu dekodieren.

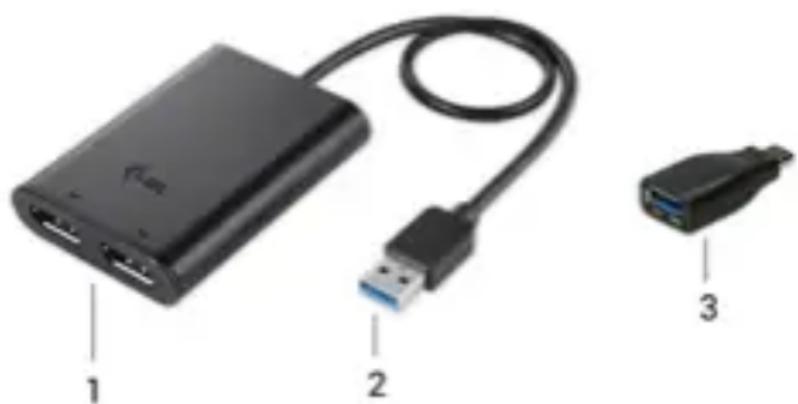

ADAPTERBESCHREIBUNG

1. 2x Display Port Port – für Anschluss von Display Port Bildschirmen
2. Eingebautes Kabel mit USB 3.0 Konnektor – für Adapteranschluss an Notebook, Tablet-PC, PC oder Smartphone über USB-A Port
3. USB 3.0 Reduktion auf USB-C – Für Adapteranschluss an Notebook, Tablet-PC, PC oder Smartphone über USB-C oder Thunderbolt 3 Port.

Schließen Sie den Adapter an Ihr Notebook, Tablet-PC, PC, Smartphone nicht an, bis die Treiber noch nicht installiert werden. Die Treiber sind nur vor erster Verwendung zu installieren. Gehen Sie vor der Installation sicher, dass die neuesten Treiber für Ihr Gerät im System installiert sind und BIOS aktualisiert ist.

Laden Sie die Treiber für Adapter unter unserer Internetseite www.i-tec.cz/de unter „Download“ bei diesem Produkt herunter und bestätigen Sie die automatische Installation.

Unter Windows 10 kann der Adapter direkt angeschlossen werden, die Treiber werden nach dem Internetanschluss automatisch vom System installiert.

Für Android, Chrome OS und Ubuntu benutzen Sie die Treiber vom Chipsatzhersteller DisplayLink. Sie sind hier:

http://www.displaylink.com/downloads oder unter unserer Internetseite www.i-tec.cz/de unter „Download“ bei diesem Produkt zu finden.

ANSCHLUSS VON DISPLAY PORT BILDSCHIRM

Der Adapter wird durch 2x 4K@60Hz Display Port Port für den Anschluss von einem oder zwei externen Bildschirmen oder Projektormit Display Port Schnittstelle ausgestattet. Als Abbildungsgerät können moderne Plasma- oder LCD-Bildschirme und Fernseher genutzt werden. Der grafische Chipsatz, der „das Herz“ des Adapters darstellt, unterstützt bis zu 5K (Ultra HD) Auflösung 5120x2880@60Hz bei Verwendung nur eines Bildschirms (Verbindung mit Bildschirmen wird durch zwei DP Kabeln durchgeführt). Zum Anschluss des Bildschirms sind hochwertige Display Port Kabeln zu verwenden. Während der Installation eines zusätzlichen Bildschirms kann das Display von Notebook, Mac, Tablet oder PC blinzeln, was ein Standardzustand ist.

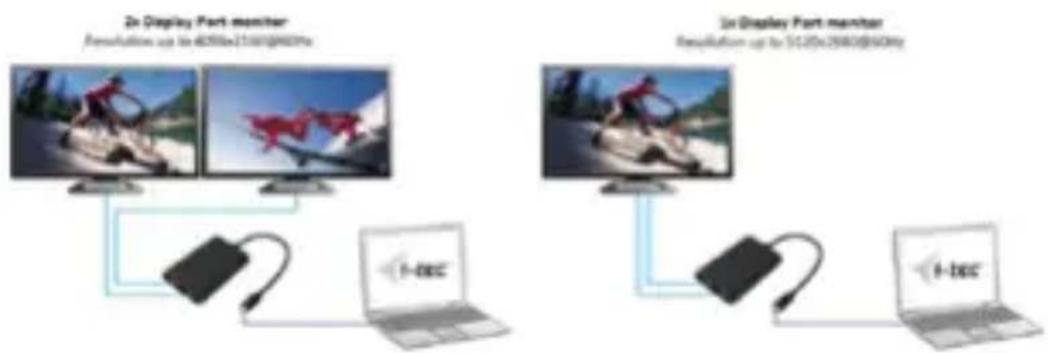

Quick Start DE

Der überwiegende Teil von Problemen mit dem Adapter und den angeschlossenen Peripherien kann durch das Trennen des Thunderbolt 3-Adapterkabels von Thunderbolt 3-Port von PC, Mac, Smartphone oder Tablet-PC und seinen wiederholten Anschluss nach etwa 10 Sek. gelöst werden.

SICHERHEITSHINWEISE

• Setzen Sie das Gerät keinen extremen Temperaturen und Feuchtigkeit aus.
• Verwenden Sie das Gerät auf flachem Untergrund, um zu verhindern, dass es rutscht und auf den Boden fällt.
• Bewahren Sie das Handbuch zur späteren Verwendung auf.

In Zusammenarbeit mit der Serviceabteilung:

• Überprüfen Sie die Funktionalität, nachdem das Gerät ins Wasser oder auf den Boden gefallen ist.
• Überprüfen Sie die Funktionalität bei Beschädigung der Abdeckung.
• Reklamieren Sie Geräte, die nicht so funktionieren wie im Handbuchs beschrieben.

HÄUFIG GESTELLTE FRAGEN

Verfügbar auf unserer Webseite www.i-tec.cz/de auf der Registerkarte "FAQ" dieses Produkts.

INTRODUCTION

Dieses Produkt trägt das Recycling-Symbol gemäß der EU-Richtinie. Das bedeutet, dass das Gerät am Ende der Nutzungszeit bei einer kommunalen Sammelstelle zum recyceln abgegeben werden muss, (kostenloss). Eine Entsorgung über den Haus-/Restmüll ist nicht gestattet. Dies ist ein aktiver Beitrag zum Umweltschutz. (Nur innerhalb der EU)
