NÁVOD K OBSLUZE U3DUAL4KDP i-TEC

CZ Prosíme o pečlivé přečtení celého manuálu. Podrobný manuál je kdispozici na našem webu www.i-tec.cz v záložce „Manuály, ovladače“ u tohoto produktu. V případě problémů se můžete obrátit na naši technickou podporu: [e-mail]

Děkujeme za zakoupení i-tec USB 3.0 A/C Dual Display Port adaptéru, se kterým jednoduše připojíte k vašemu notebooku, tabletu, PC, smartphonu s USB-A, USB-C nebo Thunderbolt 3 portem až dva monitory, TV nebo projektory s Display Port. Max. rozlišení při připojení dvou Display Port monitorů je 4K@60Hz nebo jednoho monitoru 5K@60Hz s Display Portem.

OBSAH BALENÍ

• i-tec USB 3.0 A/C Dual Display Port Adapter s kabelem (27 cm)
• Redukce USB 3.0 na USB-C
• User Guide

SPECIFIKACE

• 1x USB 3.0 konektor, prěnosová rychlost až 5 Gbps
- Grafické rozhraní: 2x Display Port (spec. 1.2):

- max. rozlišení 4096x2160@60Hz při připojení jednoho nebo dvou monitorů

- max. rozlišení 5120x2880@60Hz na jeden monitor a propojení s monitorem je uskutečněno dvěmi DP kabely

• Režimy: Rozšířit, Zrcadlit a Primární monitor
• Podporované barvy 16 / 32 bitů
• Napájení ze sběrnice USB-A, USB-C nebo Thunderbolt 3, není potřeba externí napájecí adaptér; max. 15W
• Chipset: DL6950
• OS: Win 7 32/64bit, Win 8 32/64bit, Win 8.1 32/64bit, Win 10 32/64bit, macOS X 10.10 a vyšší, Android, Chrome OS, Ubuntu. Vyžaduje rozhraní USB-A, USB-C nebo Thunderbolt 3. Pro připojení adaptéru k USB-C nebo Thunderbolt 3 portu použijte přiloženou redukci. Pro rozhraní Thunderbolt 3 nyní Windows 10 32/64bit, macOS X, Chrome OS (Google) s Intel Broadwell Processorem a R51 a vyšší s nejnovějšími aktualizacemi.
• Rozměry produktu: 80 x 60 x 15 mm
  • Hmotnost produktu: 75 g

SYSTÉMOVÉ POŽADAVKY

Operační systém: Win 7 32/64bit, Win 8 32/64bit, Win 8.1 32/64bit, Win 10 32/64bit, macOS X 10.10 a vyšší, Android, Chrome OS, Ubuntu

Pro běžnou práci na více monitorech

• Procesor: Intel Core i5 2+GHz / AMD Trinity nebo lepší
• Paměť RAM: 4GB
• Grafický procesor: Intel HD 4000, ATI Radeon HD7xxx, NVidia GeForce 5xxM nebo lepší
• Port USB 2.0 / doporučujeme však USB 3.0

Pro přehrávání videa

• Procesor: Intel Core i7 2+GHz / AMD Richland A10-575x / AMD Kaveri A10-7400P nebo lepší
• Paměť RAM: 8GB
• Grafický procesor: Intel HD 4000, ATI Radeon HD 8650, NVidia GeForce 7xxM nebo lepší
  • Port USB 3.0, USB-C nebo Thunderbolt 3

Pro přehrávání Ultra HD 4K videa musí být počítač schopen toto video dekódovat svým primárním grafickým procesorem. Zejména u méně výkoných prénosných počítačů platí, že mohou zvládat přehrávání 4K videa, ale výsledek není ideální (přerušování, trhání videa). Pro přehrávání Ultra HD 5K videa musí být počítač schopen toto video dekódovat svým primárním grafickým procesorem (mít podporu pro 5K).

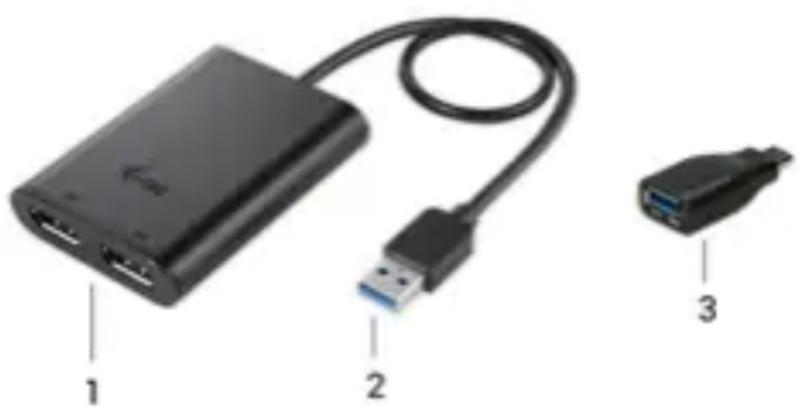

POPIS ADAPTÉRU

1. 2x Display Port Port – pro připojení Display Port monitorů
2. Integrovaný kabel s USB 3.0 konektorem – pro připojení adaptéru k notebooku, tabletu, PC nebo smartphonu přes USB-A port

1. Redukce USB 3.0 na USB-C – pro připojení adaptéru k notebooku, tabletu, PC nebo smartphonu přes USB-C nebo Thunderbolt 3 port

INSTALACE OVLADAČŮ

Nepřipojujte adaptér ke svému notebooku, tabletu, PC, smartphonu dokud nenainstalujete příslušné ovladače. Ovladače je třeba nainstalovat pouze před prvním použitím. Před samotnou instalací se ujistěte, že máte v systému nainstalovány nejnovější ovladače pro vaše zařízení a aktualizovaný BIOS.

Ovladače pro adaptér si stáhněte z našeho webu www.i-tec.cz v záložce „Download“ u tohoto produktu a potvrďte automatickou instalaci.

Ve Windows 10 lze adaptér připojit přímo, ovladače se v případě připojení k internetu instalují automaticky ze systému.

Pro Android, Chrome OS a Ubuntu použijte ovladače od výrobce chipsetu DisplayLink. Ty jsou ke stažení zde:

http://www.displaylink.com/downloads nebo na našem webu www.i-tec.cz v záložce „Download“ u tohoto produktu.

PRIPOJENÍ DISPLAY PORT MONITORU

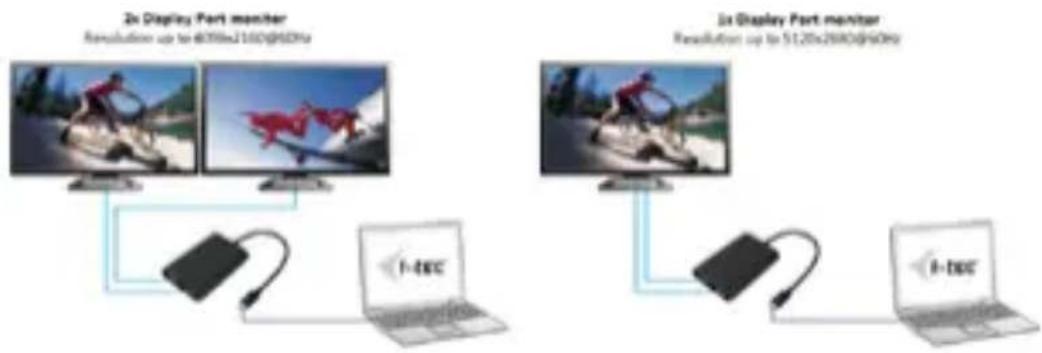

Adaptér je vybaven 2x 4K@60Hz Display Port porty pro připojení jednoho nebo dvou externích monitorů nebo projektoru s Display Port rozhraním. Jako zobrazovací zařízení můžete využít moderní plazmové nebo LCD monitory a televizory. Grafický čip, který je „srdcem“ adaptéru, podporuje až 5K Ultra HD rozlišení 5120x2880@60Hz, v případě použití pouze jednoho monitoru (propojení adaptéru s monitorem je uskutečněno dvěma DP kabely). Pro připojení použijte kvalitní Display Port kabely. Během instalace přídavného monitoru může obrazovka vašeho notebooku, tabletu, PC, smartphonu problikávat, což je standardní stav.

Quick Start CZ

Převážnou část případných problémů s adaptérem a připojenými perifériemi lze vyrešit odpojením USB 3.0 kabelu adaptéru od portu vašeho notebooku, tabletu, PC, smartphonu a jeho opětovným připojením asi po 10 s.

BEZPEČNOSTNÍ POKYNY

• Nevystavujte extrémním teplotám a vlhkosti vzduchu.
• Používejte zařízení na plochých podložkách – vyvarujete se tím sklouznutí a pádu na zem.
• Uschovejte manuál pro pozdější možné použití.

V součinnosti se servisním oddělením:

• Ověřte funkčnost po pádu do vody nebo na zem.
• Ověřte funkčnost při prasknutí krytu.
• Reklamujte zařízení nefungující dle manuálu.

ČASTO KLADENÉ OTÁZKY

K dispozici na našem webu www.i-tec.cz v záložce „FAQ“ u tohoto produktu.

WPROWADZENIE

Ovládače pre adaptér si stiahnite z nášho webu www.i-tec.cz v záložke „Download“ pri tomto produkte a potvrďte automatickú inštaláciu.

Toto zařízení je označeno výše uvedeným recyklačním symbolem. To znamená, že na konci doby života zařízení musíte zajistit, aby bylo uloženo odděleně na sběrném místě, zřízeném pro tento účel a ne na místech určených pro ukládání běžného netříděného komunálního odpadu. Přispěje to ke zlepšení stavu životního prostředí nás všech. (Pouze pro Evropskou unii)
