INSTRUKCJA OBSŁUGI U3DUAL4KDP i-TEC

PL Upewnij się, że uważnie przeczytałeś instrukcji obsługi. Szczegółowy podręcznik jest dostępny na naszej stronie internetowej www.i-tec.cz/pl/ w zakładce "Instrukcje, sterowniki". W razie jakichkolwiek problemów, skontaktuj się z naszym serwisem pod adresem: [e-mail]

Dziękujemy za zakup adaptera Dual Display Port Dual-USB firmy i-tec, który umożliwia łatwe podłączenie do dwóch monitorów, telewizorów lub projektorów z interfejsem Display Port do laptopa, tabletu, komputera lub smartfona wyposażonego w port USB-A, USB-C lub Thunderbolt 3. Max. Rozdzielczość dla dwóch monitorów DP wynosi 4K@60Hz, dla jednego monitora DP wynosi 5K@60Hz.

ZAWARTOŚĆ OPAKOWANIA

• i-tec USB 3.0 Dual Display Port Adapter z przewodem (27 cm)
  • USB 3.0 do adaptera USB-C
• User Guide

DANE TECHNICZNE

• 1x złącze USB 3.0, szybkość transferu do 5 Gbps
• Interfejs graficzny : 2x port Display Port (specyfikacja 1.2): - max. rozdzielczość 4096x2160@60Hz przy podłączaniu jednego lub dwóch monitorów
• max. rozdzielczość 5120x2880@60Hz przy podłączaniu jednego monitora (połączenie z monitorem odbywa się za pomocą dwóch przewodów DP)
• Tryb: Mirror, Extend, monitor główny
• Obsługiwane kolory 16/32-bit
• Zasilanie z magistrali USB-A, USB-C lub Thunderbolt 3, bez potrzeby zewnętrznego zasilacza; Maks. 15W
• Chipset: Dl6950
• System operacyjny: Win 7 32/64bit, Win 8 32/64bit, Win 8.1 32/64bit, Win 10 32/64bit, macOS X 10.10 i wyższe, Android, Chrome OS, Ubuntu. Wymaga magistrali USB-A, USB-C lub Thunderbolt 3. Do podłączenia do portu USB-C lub Thunderbolt 3 należy użyć dołączonego adaptera USB 3.0 do adaptera USB-C. Interfejs Thunderbolt 3 wymaga systemu Windows 10 32/64bit, macOS X, Chrome OS (Google) z procesorem Intel Broadwell i R51 i wyższych
  • Wymiary produktu: 80x60x15 mm
  • Waga produktu: 75 g

WYMAGANIA SYSTEMOWE

System operacyjny: Win 7 32/64bit, Win 8 32/64bit, Win 8.1 32/64bit, Win 10 32/64bit, macOS X 10.10 i wyższe, Android, Chrome OS, Ubuntu

Do zwykłych prac na wielu monitorach

• Procesor: Intel Core i5 2 + GHz/AMD Trinity lub wyższy
• RAM: 4GB
• Procesor graficzny: Intel HD 4000, ATI Radeon HD7xxx, NVIDIA GeForce 5xxM lub wyższy
  • Port USB 2.0 / zalecamy USB 3.0

Do odtwarzania wideo

• Procesor: Intel Core i7 2+GHz/AMD Richland A10-575x lub AMD Kaveri A10-7400P lub wyższy
• RAM: 8 GB
• Procesor graficzny: Intel HD 4000, ATI Radeon HD 8650, NVIDIA GeForce 7xxM lub wyższy
  • Port USB 3.0, USB-C lub Thunderbolt 3

W przypadku odtwarzania wideo Ultra HD 4K komputer musi mieć możliwość dekodowania filmu przy użyciu podstawowego procesora graficznego. Laptopy o niższych parametrach mogą odtwarzać wideo, ale jakość może być gorsza (przerywanie, brak płynności). W przypadku odtwarzania wideo Ultra HD 5K komputer musi mieć możliwość dekodowania tego filmu przy użyciu podstawowego procesora graficznego (obsługuje 5K).

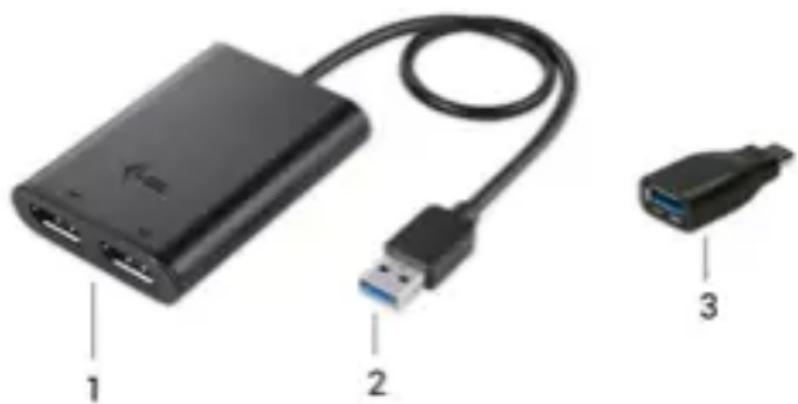

OPIS ADAPTERA

1. 2x port Display Port- do podłączenia monitorów Display Port

1. Zintegrowany kabel z złączem USB 3.0 - do podłączenia adaptera do laptopa, tabletu, komputera lub smartfona przez port USB-A.
2. Adapter USB 3.0 do USB-C - do podłączenia adaptera do laptopa, tabletu, komputera lub smartfona poprzez port USB-C lub Thunderbolt 3.

INSTALACJA STEROWNIKA

Przed zainstalowaniem sterowników nie należy podłączać adaptera do laptopa, komputera, tabletu ani smartfona. Sterowniki muszą być zainstalowane przed pierwszym użyciem. Przed instalacją upewnij się, że masz zaktualizowany BIOS i najnowsze sterowniki dla urządzenia.

Sterowniki do adaptera można pobrać z naszej witryny internetowej www.i-tec.cz/pl na stronie tego produktu używając opcji "Pobierz". Następnie wystarczy potwierdzić automatyczną instalację.

W przypadku gdy używasz systemu Windows 10, można bezpośrednio podłączyć adapter. Sterowniki zostaną zainstalowane automatycznie z systemu po podłączeniu do internetu.

W przypadku Androida, systemu operacyjnego Chrome i Ubuntu należy używać sterowników pochodzących od producenta chipsetu DisplayLink. Można je pobrać tutaj: http://www.displaylink.com/downloads lub na naszej stronie internetowej www.i-tec.cz/pl z zakładki tego produktu korzystając z opcji "Pobierz".

PODŁĄCZANIE MONITORA

Adapter jest wyposażony w 2x 4K@60Hz Display Port Port do podłączenia jednego lub dwóch monitorów lub projektorów z interfejsem Display Port. Możesz używać nowoczesnych monitorów plazmowych lub LCD oraz telewizorów jako urządzeń obrazujących. Chipset graficzny obsługuje do 5K rozdzielczości Ultra HD 5120x2880@60Hz, używając tylko jednego monitora (monitor jest podłączony do adaptera za pomocą dwóch przewodów DP). Podczas

Quick Start PL

łączenia dwóch monitorów jednocześnie najwyższa rozdzielczość to 4096x2160@60Hz. Zaleca się używanie kabli Display Port wysokiej jakości z adapterem. Ekran laptopa, tabletu, komputera lub smartfonu może migotać podczas instalacji dodatkowych monitorów, ale jest to normalne.

Większość problemów związanych z adapterem i podłączonymi urządzeniami można rozwiązać poprzez odłączenie kabla USB 3.0 adaptera od portu USB 3.0 laptoga, tabletu, komputera lub smartfona i ponowne podłączenie go po około 10s.

INSTRUCKJE BEZPIECZEŃSTWA

• Nie narażać na działanie wysokich temperatur i wysokiej wilgotności.
• Używać urządzenia na powierzchniach płaskich w celu uniknięcia upadku.
• Zachować instrukcję do ewentualnego późniejszego użycia.

We współpracy z działem serwisu:

• Sprawdzić funkcjonalność po upadku do wody lub na twarda powierzchnię
• Sprawdzić funkcjonalność gdy obudowa uległa uszkodzeniu
• Odesłać urządzenie gdy nie pracuje zgodnie z instrukcją.

CZESTO ZADAWANE PYTANIA

dostępne na naszych stronach www.i-tec.cz/pl w zakładce „FAQ“ przy niniejszym produkcie

ÚVOD

To urządzenie oznakowane jest specjalnym symbolem odzysku. Pookresie użytkowania trzeba je zwrócic do odpowiedniego punktu zbiórki i nie wolno umiestczać go razem z nieposortowanymi odpadami. Takie działanie przyniese korzyść dla środowiska. (Tylko w Unii Europejskiej)
