MANUALE UTENTE Monitor XT10 DENON

Verifica che i seguenti articoli siano stati inseriti nella confezione.

Cavo di alimentazione

Documentazione

2 Posizionare il subwoofer

Per un'esperienza di ascolto ottimale, il posizionamento è tutto. Posizionare il subwoofer in una delle configurazioni seguenti ed effettuare le regolazioni in base alle proprie preferenze.

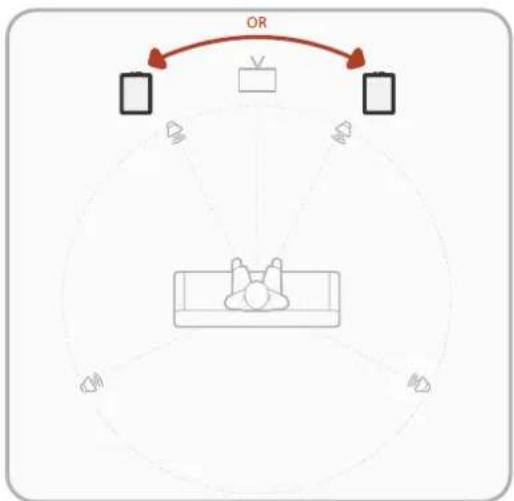

Ascolto con un subwoofer

Per una configurazione a subwoofer singolo, posizionare il subwoofer su entrambi i lati degli altoparlanti anteriori e lungo la stessa parete. Per un suono migliore e una distorsione minima, il subwoofer deve essere posizionato a circa 6 pollici dalla parete.

Per prestazioni ottimali:

• Non posizionare il subwoofer al centro dell'area di ascolto.
• Assicurarsi che ogni subwoofer sia ad almeno 6 pollici dalla parete.
• Sperimenta con il posizionamento. Spostare il subwoofer di qualche metro in qualsiasi direzione può fare una grande differenza.

OR V

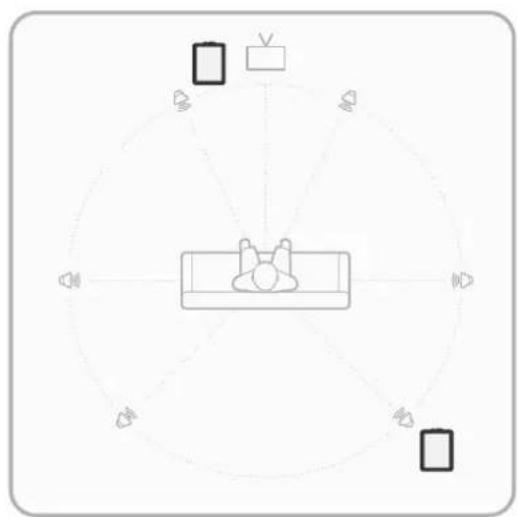

Ascolto con più subwoofer

Per una configurazione multi-subwoofer, posizionare il primo subwoofer su entrambi i lati degli altoparlanti anteriori e lungo la stessa parete. Posizionare il secondo subwoofer in una posizione diagonale opposta rispetto al primo subwoofer.

3 Collega il subwoofer al tuo amplificatore o AVR

Seleziona una delle due opzioni seguenti per collegare il subwoofer al tuo amplificatore o ricevitore.

NOTA: assicurarsi che il subwoofer non sia collegato all'alimentazione CA prima di collegarlo all'amplificatore/ricevitore.

Linea in configurazione

Questo metodo è consigliato per i sistemi senza jack di uscita LFE/subwoofer, come i sistemi a 2 canali.

1. Spegnere l'amplificatore/ricevitore.
2. Collegare i cavi RCA standard dai jack pre-out anteriori sinistro e destro dell'amplificatore/ricevitore.
3. Impostare la manopola del volume sulla posizione ore 12.
4. Regola la manopola del filtro passa basso per unire il subwoofer e gli altoparlanti principali alle tue preferenze.

LFE setup

1. Spegnere l'amplificatore/ricevitore.
2. Collegare il cavo LFE dal ricevitore all'ingresso di linea RCA bianco sinistro sul subwoofer. NOTA: l'ingresso di linea RCA bianco sinistro" è etichettato come "L/LFE".
3. Ruotare la manopola del filtro passa basso del subwoofer su 160 Hz.
4. Impostare la manopola del volume sulla posizione ore 12.
5. Segui le istruzioni per la gestione dei bassi sul tuo amplificatore o AVR per integrare il subwoofer.

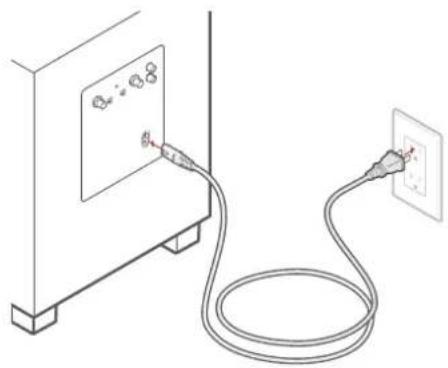

4 Collegare il cavo di alimentazione

Collegare il cavo di alimentazione al subwoofer, quindi a una presa a muro.

5 L'installazione è ora completa!

Guarda la TV o ascolta la musica e regola le impostazioni del subwoofer in base alle tue preferenze. Vedere la pagina successiva per un diagramma del pannello posteriore del subwoofer.

Per supporto, domande frequenti e ulteriori informazioni sul subwoofer, visitare polkaudio.com/MonitorXT10.

1. Manopola del filtro passa basso
2. Commutatore di fase
3. Indicatore di alimentazione a LED
4. Interruttore di accensione/ spegnimento automatico
5. Manopola di controllo del volume
6. Ingresso di linea (LFE = RCA bianco)
7. Ingresso di alimentazione CA

Specifiche del subwoofer

Tipo, potenza e frequenza
Tipo di altoparlante Subwoofer
Tipo base Bass reflex (portato)
Risposta in frequenza complessiva 24 Hz-160 Hz
Continuo (RMS) 50 W
Picco di potenza 100 W
Tipo di amplificatore Class D
Adeguamento di fase 0°/180°
Europa (conformità <.5W) si
Frequenza di crossover passa basso 40 Hz-160 Hz / LFE
Dimensioni e peso
Dimensioni del prodotto (L x A x P) 11.9" x 15.7" x 16.6" (302 x 400 x 421 mm)
Peso del prodotto (ciascuno) 23 lbs (10.4 kg)
Ebanisteria
Finiture disponibili PICA in vinile nero
Piedi Piedi fissi (senza livellamento)
Inputs
Livello di linea si
LFE RCA singolo
Controlli
Potere principale	Accensione/spegnimento automatico
Volume	Potenziometro
Filtro passa basso	Potenziometro

Le specifiche sono soggette a modifiche senza preavviso.

Assistenza tecnica

Se il tuo prodotto è stato danneggiato durante la spedizione, contatta il rivenditore Polk Audio autorizzato dove hai acquistato il prodotto. Per supporto tecnico, domande frequenti e informazioni sulla riparazione, visitare support.polkaudio.com. Gli indirizzi e-mail e i numeri di telefono dell'assistenza variano in base alla regione in cui hai acquistato il prodotto.

Informazioni importanti sul prodotto

ATTENZIONE: Ascolta attentamente

Gli altoparlanti Polk Audio sono in grado di riprodurre a livelli di volume estremamente elevati, che potrebbero causare danni all'udito gravi o permanenti. Polk Audio non si assume alcuna responsabilità per perdita dell'udito, lesioni personali o danni alla proprietà derivanti dall'uso improprio dei suoi prodotti. Tieni a mente queste linee guida e usa sempre il buon senso quando controlli il volume:

Limitare l'esposizione prolungata a livelli di volume superiori a 85 decibel (dB). Per ulteriori informazioni sui livelli di volume di sicurezza, consultare le linee guida OSHA (Occupational Health and Safety Administration) all'indirizzo

www.osha.gov/.

Cura e pulizia

L'unica cosa che dovresti mai fare sui tuoi altoparlanti è spolverarli di tanto in tanto. Non applicare mai detergenti abrasivi o a base di solventi o detergenti aggressivi.

Misure di sicurezza

1. ATTENZIONE! Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparecchio a pioggia o umidità. L'apparecchio non deve essere esposto a gocciolamenti o schizzi e gli oggetti pieni di liquidi, come vasi, non devono essere collocati sull'apparecchio.
2. Leggi queste istruzioni.
3. Conserva queste istruzioni.
4. Presta attenzione a tutti gli avvisi.
5. Segui tutte le istruzioni.
6. Non utilizzare questo apparecchio vicino all'acqua.
7. Pulisci solo con un panno asciutto.
8. Non ostruire le aperture di ventilazione. Installare secondo le istruzioni del produttore.
9. Non installare vicino a fonti di calore come radiatori, termosifoni, stufe o altri apparecchi (inclusi amplificatori) che producono calore.
10. Sull'apparecchio non devono essere collocate sorgenti di fiamme libere, come candele accese.
11. Posizionare il subwoofer vicino alla presa di alimentazione CA per collegare e scollegare facilmente.
12. Proteggere il cavo di alimentazione dal calpestio o schiacciamento, in particolare in corrispondenza delle spine, delle prese multiple e nel punto in cui escono dall'apparecchio.
13. Utilizzare solo accessori/accessori specificati dal produttore.
14. Scollegare l'apparecchio durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.
15. Affidare tutta la manutenzione a personale qualificato. L'assistenza è necessaria quando l'apparecchio è stato danneggiato in qualsiasi modo, ad esempio quando il cavo di alimentazione o la spina sono danneggiati, quando è stato versato del liquido o sono caduti oggetti nell'apparecchio, quando l'apparecchio è stato esposto alla pioggia o all'umidità, non funziona normalmente o è caduto.
16. AVVERTIMENTO! La spina di alimentazione/l'accoppiatore dell'apparecchio viene utilizzato come dispositivo di disconnessione. Il dispositivo

di disconnessione deve rimanere prontamente azionabile.

1. ATTENZIONE! Per scollegare completamente questo prodotto dalla rete, scollegare la spina dalla presa a muro. La spina di alimentazione serve per interrompere completamente l'alimentazione all'unità e deve essere facilmente accessibile dall'utente.
2. L'apparecchiatura può essere utilizzata a una temperatura ambiente massima di 35 °C (95 °F).
3. Il prodotto è progettato per altitudini fino a 2000 m sul livello del mare inclusi.
4. ATTENZIONE! Per scollegare completamente questo prodotto dalla rete, scollegare la spina dalla presa a muro. La spina di alimentazione serve per interrompere completamente l'alimentazione all'unità e deve essere facilmente accessibile dall'utente.
5. ATTENZIONE! Fusione neutra. Dopo che il fusibile è bruciato, c'è ancora il rischio di scossa elettrica. Scollegare il cavo di alimentazione prima dell'assistenza. In caso di sostituzione, utilizzare un fusibile con la stessa corrente nominale (Cina/Europa: T 1AL 250 V; Giappone: T 2AL 250 V).

Note sull'uso

• Evitare le alte temperature.
• Consentire una sufficiente dispersione del calore quando installato in un rack.
• Maneggiare con cura il cavo di alimentazione.
• AVVERTIMENTO! Tenere la spina quando si scollega il cavo.
• Tenere l'unità libera da umidità, acqua e polvere.
• Scollegare il cavo di alimentazione quando non si utilizza l'unità per lunghi periodi di tempo.
  • Non ostruire i fori di ventilazione.
  • Non far entrare oggetti estranei nell'unità.
• Non lasciare che insetticidi, benzene e diluenti entrino in contatto con l'unità.
• AVVERTIMENTO! Non smontare o modificare mai l'unità in alcun modo.
• La ventilazione non deve essere ostacolata coprendo le aperture di ventilazione con oggetti come giornali, tovaglie o tende.
• Fonti di fiamma libera come candele accese non devono essere collocate sull'unità.
• Non esporre l'unità a gocciolamenti o schizzi di liquidi.
• Non posizionare oggetti pieni di liquidi, come vasi, sull'unità.
• AVVERTIMENTO! Non maneggiare il cavo di alimentazione con le mani bagnate.
• AVVERTIMENTO! Quando l'interruttore è in posizione OFF (STANDBY), l'apparecchiatura non è completamente spenta dalla RETE.
• L'apparecchiatura deve essere installata vicino all'alimentatore in modo che l'alimentatore sia facilmente accessibile.
  • ATTENZIONE! SUPERFICIE CALDA.

- NON TOCCARE.

- Il pannello metallico posteriore sopra il dissipatore di calore interno potrebbe surriscaldarsi durante il funzionamento continuo di questo prodotto. Non toccare le aree calde, in particolare intorno al segno "Superficie calda" e al pannello metallico posteriore.EU Declaration of Conformity

CE

Con la presente, Sound United, LLC dichiara che il nostro prodotto è conforme alle seguenti direttive UE/CE:

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: https://www.polkaudio.com/declarations-of-conformity.

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008, USA

Contatto UE:

Sound United Europe

Dichiarazione di conformità UKCA

UK CA

Con la presente, Sound United, LLC dichiara che il nostro prodotto è conforme alle normative del Regno Unito.

Il testo completo della dichiarazione di conformità UKCA è disponibile al seguente indirizzo Internet: https://www.polkaudio.com/declarations-of-conformity.

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008, USA

Importatore del Regno Unito:

D&M Audiovisual Ltd

Smaltimento del prodotto

Alcune leggi e/o regolamenti internazionali, nazionali e/o locali possono applicarsi in merito allo smaltimento di questo prodotto. Per ulteriori informazioni, contatta il rivenditore presso cui hai acquistato questo prodotto o l'importatore/distributore Polk nel tuo paese. Ulteriori informazioni sono disponibili anche su www.polkaudio.com o contattando Polk Audio al 5541 Fermi Court, Carlsbad, California, 92008, USA. Telefono: 1-800-377-7655.

Questo simbolo sui nostri prodotti elettrici o sulla loro confezione indica che in Europa è vietato gettare questo prodotto come rifiuto domestico. Per assicurarsi di smaltire correttamente il/i prodotto/i, smaltire il/i prodotto/i secondo le leggi e le normative locali sullo smaltimento delle apparecchiature elettriche ed elettroniche. In tal modo, contribuite alla conservazione delle risorse naturali e alla promozione della protezione dell'ambiente mediante il trattamento e lo smaltimento dei rifiuti elettronici.

Smaltimento corretto di questo prodotto. Questa marcatura indica che questo prodotto non deve essere smaltito con altri rifiuti domestici in tutta l'UE. Per prevenire possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il tuo dispositivo usato, utilizza i sistemi di restituzione e ritiro o contatta il rivenditore presso cui è stato acquistato il prodotto. Possono prendere questo prodotto per il riciclaggio sicuro per l'ambiente.
