BRUKSANVISNING Monitor XT10 DENON

Kontrollera att följande föremål kom i kartongen.

För en optimal lyssningsupplevelse är placering allt. Placera subwoofern i en av konfigurationerna nedan och gör justeringar enligt dina önskemål.

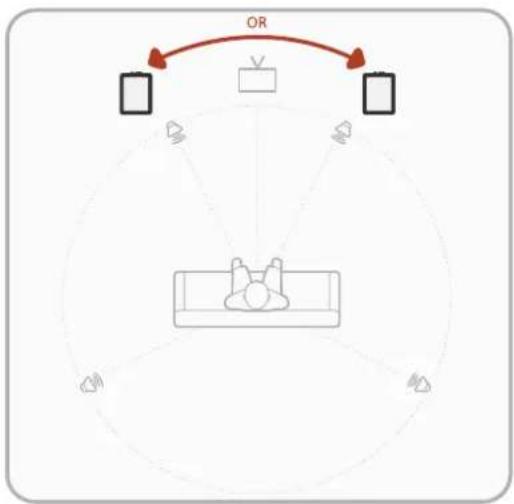

Lyssna med en subwoofer

För en enkel subwoofer-inställning, placera subwoofern på vardera sidan av de främre högtalarna och längs samma vägg. För bästa ljud och minimal distorsion bör subwoofern placeras cirka 6 tum från väggen.

För optimal prestanda:

• Placera inte subwoofern mitt i lyssningsområdet.
• Se till att varje subwoofer är minst 6 tum från väggen.
• Experimentera med placering. Att flytta subwoofern några fot åt valfri riktning kan göra stor skillnad.

OR V

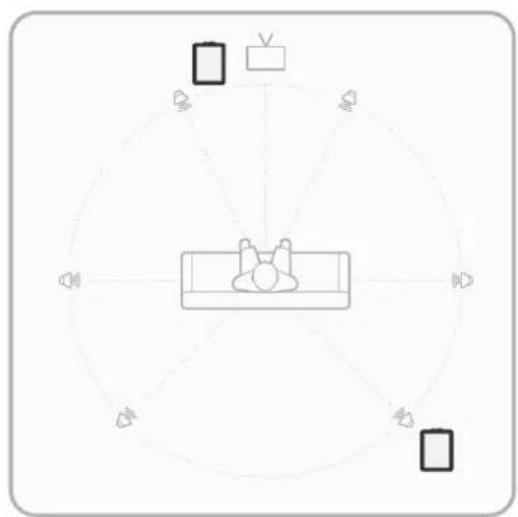

Lyssna med flera subwoofers

För en multi-subwoofer-inställning, placera den första subwoofern på vardera sidan av de främre högtalarna och längs samma vägg. Placera den andra subwoofern i en motsatt, diagonal position från den första subwoofern.

3 Anslut subwoofern till din förstärkare eller AVR

Välj ett av de två alternativen nedan för att ansluta subwoofern till din förstärkare eller mottagare.

OBS: Se till att subwoofern inte är ansluten till nätström innan du ansluter den till din förstärkare/mottagare.

Linje i setup

Denna metod rekommenderas för system utan LFE/subwooferutgång, såsom 2-kanalssystem.

1. Stäng av strömmen till din förstärkare/mottagare.
2. Anslut vanliga RCA-kablar från de främre vänstra och högra pre-out-uttagen på förstärkaren/mottagaren.
3. Ställ in volymratten på klockan 12.
4. Justera lågpassfilterratten för att blanda subwoofern och huvudhögtalarna efter dina önskemål.

LFE-inställning

1. TStäng av strömmen till din förstärkare/mottagare.
2. Anslut LFE-kabeln från din mottagare till den vänstra vita RCA-linjeingången på subwoofern. OBS: Den "vänstra vita RCA-linjeingången" är märkt som "L/LFE".
3. Vrid lågpassfilterratten på subwoofern till 160 Hz.
4. Ställ in volymratten på klockan 12.
5. Följ instruktionerna för bashantering på din förstärkare eller AVR för att integrera subwoofern.

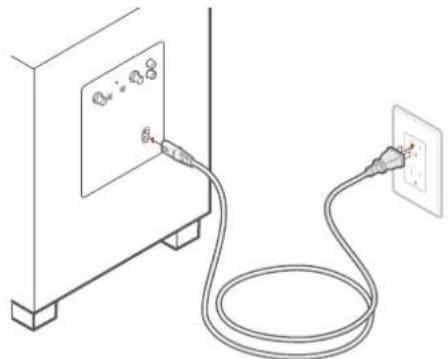

4 Anslut strömkabeln

Anslut strömkabeln till subwoofern och sedan till ett vägguttag.

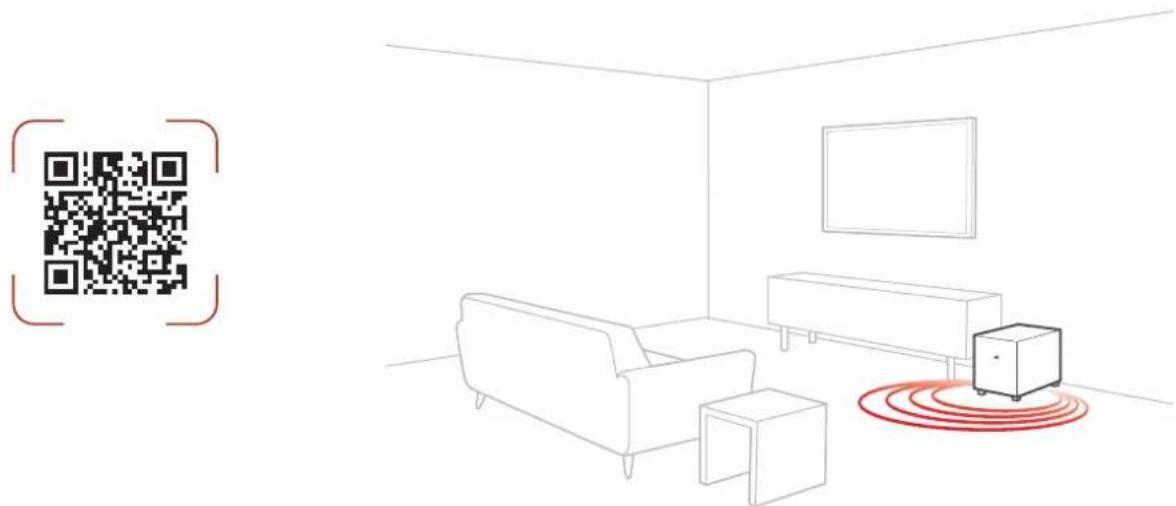

5 Installationen är nu klar!

Titta på TV eller lyssna på musik och justera subwooferinställningarna efter dina önskemål. Se nästa sida för ett diagram över subwooferns bakpanel.

För support, vanliga frågor och mer information om subwoofern, besök polkaudio.com/MonitorXT10.

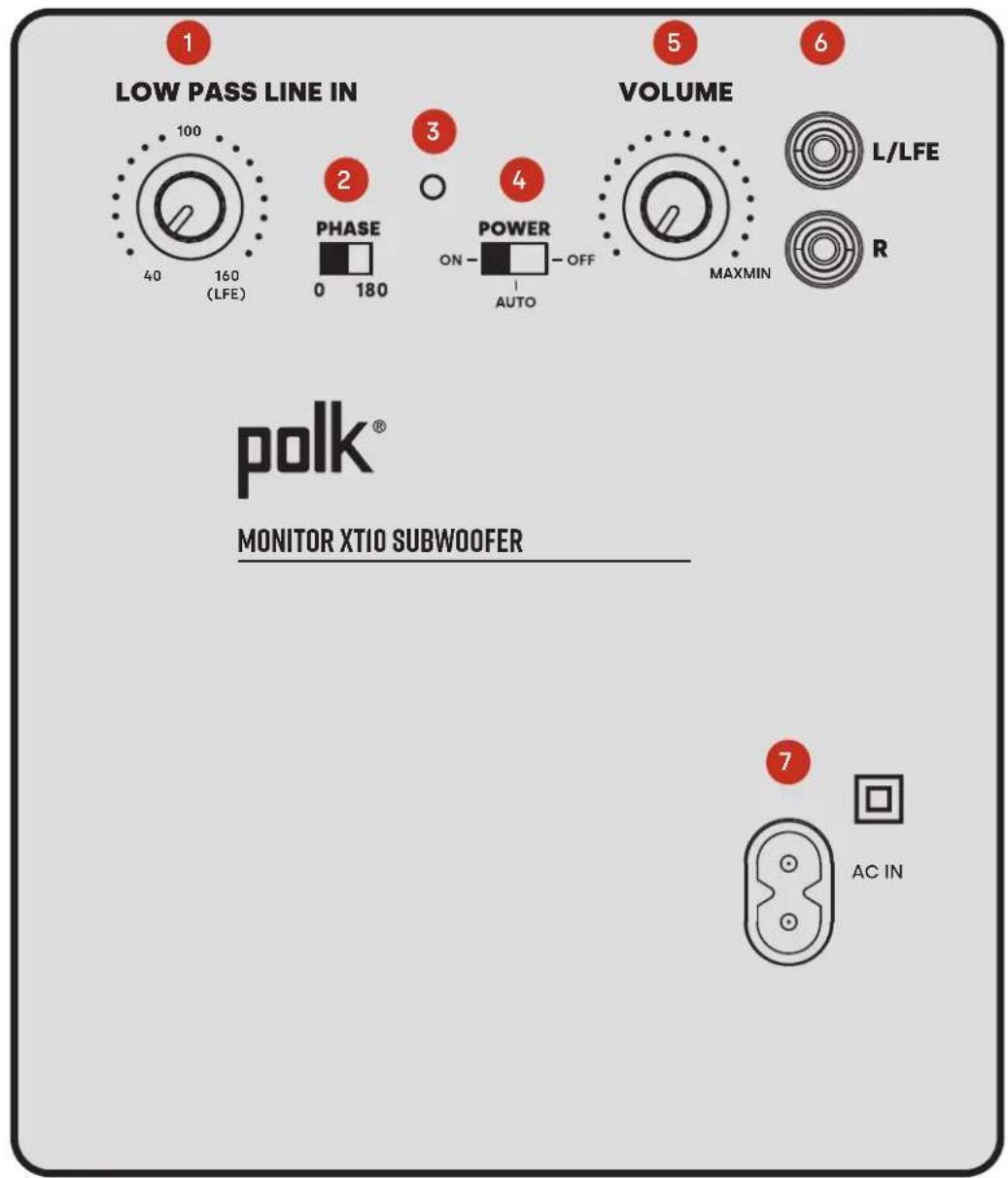

Kontroller på baksidan av subwoofern

1 LOW PASS LINE IN 100 40 160 (LFE) 2 PHASE 0 180 3 VOLUME ON - AUTO OFF POWER MAXMIN L/LFE R 7 AC IN polk® MONITOR XT10 SUBWOOFER

1. Lågpassfilterratt
2. Fasomkopplare
3. LED-strömindikator
4. På/auto/av strömbrytare
5. Volymkontrollratt
6. Linje in (LFE = Vit RCA)
7. AC strömingång

Subwoofer specifikationer

Typ, effekt och frekvens
Typ av högtalare Subwoofer
Bastyp Basreflex (portad)
Övergripande frekvenssvar 24 Hz–160 Hz
Kontinuerlig (RMS) 50 W
Toppeffekt 100 W
Typ av förstärkare Klass D
Fasjustering 0°/180°
Europa (<.5W överensstämmelse) Ja
Lågpass delningsfrekvens 40 Hz–160 Hz / LFE
Mått och vikt
Produktmått (B x H x D) 11.9" x 15.7" x 16.6" (302 x 400 x 421 mm)
Produktvikt (varje) 23 lbs (10.4 kg)
Skåp
Tillgängliga ytbehandlingar Svart vinyl PICA
Fötter Permanent installerade fötter (ingen nivellering)
Ingångar
Linjenivå Ja
LFE	Enkel RCA
Kontroller
Huvudkraft	Automatisk på/av
Volym	Potentiometer
Lågpassfilter	Potentiometer

Specifikationerna kan ändras utan föregående meddelande.

Teknisk hjälp

Om din produkt skadades under transporten, kontakta den auktoriserade Polk Audio-återförsäljaren där du köpte produkten. För teknisk support, vanliga frågor och reparationsinformation, besök support.polkaudio.com. Supportens e-postadresser och telefonnummer varierar beroende på regionen där du köpte din produkt.

Polk Audio-högtalare kan spela på extremt höga volymnivåer, vilket kan orsaka allvarliga eller permanenta hörselskador. Polk Audio tar inget ansvar för hörselnedsättning, kroppsskada eller egendomsskada till följd av missbruk av dess produkter. Ha dessa riktlinjer i åtanke och använd alltid gott omdöme när du kontrollerar volymen: Begränsa långvarig exponering för volymnivåer som överstiger 85 decibel (dB). För mer information om säkra volymnivåer, läs riktlinjerna för Occupational Health and Safety Administration (OSHA) på www.osha.gov/.

Skötsel och rengöring

Det enda du någonsin borde behöva göra med dina högtalare är att damma av dem då och då. Använd aldrig slipmedel eller lösningsmedelsbaserat rengöringsmedel eller något starkt rengöringsmedel.

Säkerhetsåtgärder

1. VARNING! För att minska risken för brand eller elektriska stötar, utsätt inte denna apparat för regn eller fukt. Apparaten får inte utsättas för dropp eller stänk och att föremål fyllda med vätskor, såsom vaser, inte får placeras på apparaten.
2. Läs dessa instruktioner.
3. Spara dessa instruktioner.
4. Följ alla varningar.
5. Följ alla instruktioner.
6. Använd inte denna apparat nära vatten.
7. Rengör endast med en torr trasa.
8. Blockera inga ventilationsöppningar. Installera i enlighet med tillverkarens instruktioner.
9. Installera inte nära några värmekällor som radiatorer, värmeelement, spisar eller andra apparater (inklusive förstärkare) som producerar värme.
10. Inga källor med öppen låga, såsom tända ljus, bör placeras på apparaten.
11. Placera subwoofern nära ditt nätuttag för enkel in- och urkoppling.
12. Skydda nätsladden från att trampas på eller klämmas, särskilt vid kontakterna, bekvämlighetsuttagen och vid den punkt där de kommer ut ur apparaten.
13. Använd endast tillbehör/tillbehör som specificerats av tillverkaren.
14. Koppla ur apparaten under åskväder eller när den inte används under långa perioder.
15. Överlåt all service till kvalificerad personal. Service krävs när apparaten har skadats på något sätt, till exempel när nätsladden eller kontakten är skadad, när vätska har spillts eller föremål har fallit in i apparaten, när apparaten har utsatts för regn eller fukt, inte fungerar normalt eller har tappats.
16. VARNING! Nätkontakten/apparatkopplingen används som frånkopplingsenhet. Fränkoplingsanordningen ska förbli lätt att använda.

17. WARNING! För att helt koppla bort denna produkt från elnätet, dra ut kontakten från vägguttaget. Nätkontakten används för att helt avbryta strömförsörjningen till enheten och måste vara lättillgänglig för användaren.

18. Utrustningen kan användas vid en maximal omgivningstemperatur på 95 °F (35 °C).

19. Produkten är designad för höjder upp till och med 2000m över havet.
20. VARNING! För att helt koppla bort denna produkt från elnätet, dra ut kontakten från vägguttaget. Nätkontakten används för att helt avbryta strömförsörjningen till enheten och måste vara lättillgänglig för användaren.
21. WARNING! Neutral säkring. Efter att säkringen har gått finns det fortfarande risk för elektriska stötar. Koppla ur nätsladden före service. Vid byte, använd en säkring med samma strömstyrka (Kina/Europa: T 1AL 250V; Japan: T 2AL 250V).

Anmärkningar om användning

• Undvik höga temperaturer.
• Tillåt tillräcklig värmespridning när den installeras i ett ställ.
• Hantera nätsladden försiktigt.
• WARNING! Håll i kontakten när du drar ur sladden.
• Håll enheten fri från fukt, vatten och damm.
• Dra ur nätsladden när du inte använder enheten under en längre tid.

- Blockera inte ventilationshålen.

- Släpp inte in främmande föremål i enheten.

- Låt inte insektsmedel, bensen och thinner komma i kontakt med enheten.

- WARNING! Ta aldrig isär eller modifiera enheten på något sätt.

- Ventilationen bör inte hindras genom att täcka ventilationsöppningarna med föremål som tidningar, dukar eller gardiner.

- Källor med öppen låga som tända ljus bör inte placeras på enheten.

- Utsätt inte enheten för droppande eller stänkande vätskor.

- Placera inte föremål fyllda med vätskor, såsom vaser, på enheten.

- WARNING! Hantera inte nätsladden med våta händer.

- VARNING! När omkopplaren är i läget OFF (STANDBY) är utrustningen inte helt avstängd från MAINS.

- Utrustningen ska installeras nära strömförsörjningen så att strömförsörjningen är lättillgänglig.

• WARNING! VARM YTA.

• RÖR INTE.

- Den bakre metallpanelen över den interna kylflänsen kan bli varm när produkten används kontinuerligt. Rör inte vid varma områden, speciellt runt markeringen "Het den bakre metallpanelen.

EU-försäkran om överensstämmelse

CE

Härmed förklarar Sound United, LLC att vår produkt överensstämmer med följande EU/EG-direktiv:

Den fullständiga texten till EU-försäkran om överensstämmelse finns tillgänglig på följande internetadress: https://www.polkaudio.com/declarations-of-conformity.

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008, USA

EU-kontakt:

Sound United Europe

UKCA-försäkran om överensstämmelse

UK CA

Härmed förklarar Sound United, LLC att vår produkt överensstämmer med brittiska regler:

Den fullständiga texten till UKCA-försäkran om överensstämmelse finns tillgänglig på följande internetadress: https://www.polkaudio.com/declarations-of-conformity.

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008, USA

Storbritannien importör:

D&M Audiovisual Ltd

Avfallshantering av produkten

Vissa internationella, nationella och/eller lokala lagar och/eller förordningar kan gälla för kassering av denna produkt. För mer information, kontakta återförsäljaren där du köpte den här produkten eller Polk-importören/distributören i ditt land. Mer information finns också på www.polkaudio.com eller genom att kontakta Polk Audio på 5541 Fermi Court, Carlsbad, Kalifornien, 92008, USA. Telefon: [phone].

Den här symbolen på våra elektriska produkter eller deras förpackningar indikerar att det är förbjudet i Europa att kassera denna produkt(er) som hushållsavfall. För att säkerställa att du kasserar produkten/produkterna på rätt sätt, vänligen kassera produkten/produkterna enligt lokala lagar och förordningar om kassering av elektrisk och elektronisk utrustning. Genom att göra det bidrar du till att behålla naturresurser och till att främja miljöskydd genom behandling och bortskaffande av elektroniskt avfall.

Korrekt kassering av denna produkt. Denna märkning indikerar att denna produkt inte ska kasseras med annat hushållsavfall i hela EU. För att förhindra eventuell skada på miljön eller människors hälsa från kontrollerad avfallshantering, återvinn det på ett ansvarsfullt sätt för att främja hållbar återanvändning av materialresurser. För att returnera din använda enhet, använd retur- och insamlingssystemen eller kontakta återförsäljaren där produkten köptes. De kan ta denna produkt för miljösäker återvinning.
