Audio Commander - Sistema Hi-Fi DENON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema Hi-Fi portatile con amplificatore e altoparlanti integrati
Marchio	Denon
Modello	Audio Commander
Alimentazione	Rete tramite cavo di alimentazione fornito; batteria interna al piombo ricaricabile
Batteria interna	Accumulatore al piombo ricaricabile, sostituibile
Autonomia stimata	Circa 6-8 ore a seconda dell'uso
Ingressi micro/linea	2 ingressi combo XLR+6,35 mm con selettore micro/linea
Ingressi ausiliari	1 ingresso 3,5 mm (Aux 1); 2 ingressi coassiali RCA (Aux 2)
Uscite	1 uscita linea TRS 6,35 mm per collegare un secondo altoparlante
Porte USB	2 porte USB (carica 2,1 A); la porta superiore permette la riproduzione MP3/WMA
Lettore di schede SD	Slot per scheda SD, riproduzione MP3/WMA
Connettività wireless	Bluetooth 5.0 (portata tipica 10 m); NFC per abbinamento rapido
Microfono wireless	2 ricevitori integrati; microfono wireless fornito (pile AA)
Cuffia-microfono	Fornita con trasmettitore a cintura wireless (pile AA)
Impostazioni EQ	Equalizzatore a 3 bande (acuti, medi, bassi)
Effetto riverbero	Regolabile per i canali micro cablati e wireless
Display	Schermo LCD retroilluminato: livello batteria, sorgente, informazioni traccia
Comandi principali	Volume Master, W.Mic 1/2, USB/SD/BT, Mic/Line 1/2, Aux 1/2, riverbero, EQ, navigazione con rotella Browse
Alimentazione senza fili	2 antenne orientabili per una ricezione ottimale dei microfoni
Accessori inclusi	Audio Commander, microfono wireless, cuffia-microfono, trasmettitore a cintura, cavo di alimentazione, guida all'uso
Istruzioni di sicurezza	Non esporre a temperature >32°C o <0°C; batteria al piombo: carica completa prima della conservazione
Riparabilità	Fusibile sostituibile (vicino ingresso alimentazione); batteria sostituibile; pezzi di ricambio disponibili contattando il servizio post-vendita

Domande frequenti - Audio Commander DENON

Come abbinare un microfono wireless?

Accendi l'altoparlante e il microfono. Seleziona un canale libero sul ricevitore W. Mic usando i tasti Su/Giù. Posiziona il sensore IR del microfono vicino al LED IR del ricevitore e premi Imposta. Aspetta 3 secondi finché il LED non si accende. Regola il guadagno con il pulsante W. Mic corrispondente.

Come connettere uno smartphone in Bluetooth?

Accendi l'altoparlante, attiva il Bluetooth sul tuo smartphone e cerca 'Audio Commander'. Selezionalo per abbinare. Se viene richiesto un codice, inserisci 0000. Usa il pulsante Mode per selezionare la sorgente Bluetooth.

Come usare la funzione NFC?

Attiva NFC sul tuo dispositivo e sblocca lo schermo. Premi brevemente il tasto Bluetooth dell'altoparlante, poi tocca il tuo dispositivo contro il logo NFC (CCP) sul pannello superiore. Segui le istruzioni sullo schermo.

Come ricaricare la batteria interna?

Collega il cavo di alimentazione fornito all'ingresso di alimentazione dell'altoparlante e a una presa di corrente. La batteria si ricarica automaticamente, anche in funzionamento. L'indicatore di carica viene visualizzato sullo schermo.

Come sostituire il fusibile?

Scollega l'altoparlante. Localizza il fusibile vicino all'ingresso di alimentazione. Sostituiscilo con un fusibile dello stesso tipo e calibro. Se il problema persiste, contatta il supporto tecnico.

Come collegare due altoparlanti Audio Commander?

Collega un cavo audio 6,35 mm dall'uscita linea del primo altoparlante all'ingresso linea (Mic/Line) del secondo. Imposta il selettore su Line. Avvia la riproduzione sul primo e regola il volume Master del primo, poi il guadagno Mic/Line del secondo.

Come riprodurre musica da una chiavetta USB?

Inserisci la chiavetta USB nella porta superiore del pannello posteriore. Tieni premuto il pulsante Mode finché non vedi 'USB' sullo schermo. Usa |<< e >>| per navigare e il pulsante play/pausa per selezionare una traccia.

Come usare la funzione di riproduzione casuale?

Durante la riproduzione da una sorgente USB o SD, premi il tasto Riproduzione casuale (Random). Le tracce verranno riprodotte in ordine casuale. Premi di nuovo per disattivare.

Cosa fare se il microfono wireless non funziona?

Verifica che le pile siano nuove e correttamente installate. Assicurati che il canale del ricevitore sia abbinato e che l'indicatore AF presenti un segnale. Ruota la rotella Browse per selezionare la sorgente W.Mic corrispondente.

Come regolare l'equalizzazione?

Usa i tre pulsanti di equalizzazione (Acuti, Medi, Bassi) situati sul pannello anteriore per regolare le frequenze secondo le tue preferenze. Ruota in senso orario per aumentare, antiorario per diminuire.

MANUALE UTENTE Audio Commander DENON

Guida per l'uso (Italiano)

Introduzione

Si veda il capitolo Configurazione della presente guida per visualizzare un esempio di come utilizzare l'Audio Commander e i suoi accessori, quindi fare riferimento al capitolo Operazione per iniziare a utilizzare l'Audio Commander.

Contenuti della confezione

Audio Commander

Microfono portable wireless

Microfono a cuffia

Trasmettitore da cintura wireless

Cavo di alimentazione

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche, requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina denonpro.com.

Per ulteriore assistenza sul prodotto, recarsi alla pagina denonpro.com/support.

Gli accessori possono essere riposti negli scomparti del pannello laterale.

Batterie ricaricabili

Le batterie ricaricabili al piombo-acido sono dello stesso tipo di quelle utilizzate nelle automobili. Come nel caso della batteria dell'automobile, il modo in cui si utilizza la batteria ha un notevole impatto sulla sua durata. Con un utilizzo adeguato, una batteria al piombo-acido può durare per anni. Ecco alcune raccomandazioni per garantire la massima durata dalla batteria interna:

Utilizzo generico Caricare a fondo il prodotto prima dell'uso.

Caricare a fondo il prodotto prima di riporlo.

Come riporre Per la massima longevità del prodotto, evitare di riporlo a temperature eccessivamente l'apparecchio elevate (superiori a 90°F/32°C) o eccessivamente fredde (meno di 32°F/0°C).

L'impianto audio può essere lasciato collegato. Così facendo la batteria non si sovraccarica.

Se si lascia il livello della batteria basso e non la si ricarica per 6 mesi, potrebbe perdere capacità in via permanente.

Riparazioni Se la batteria non si carica, verificare le condizioni del fusibile presso l'ingresso del cavo di alimentazione. Se il fusibile non è intatto, sostituirlo.

La batteria può a sua volta essere sostituita (maggiori dettagli al paragrafo Specifiche Tecniche).

Per informazioni in merito a Garanzia e parti di ricambio, contattare il dipartimento parti di ricambio al numero 401-658-3743 o recarsi alla pagina denonpro.com/support.

Come eliminare Recarsi con l'apparecchio presso un centro di riciclaggio oppure eliminarlo in l'apparecchio conformità con le normative locali.

Caratteristiche

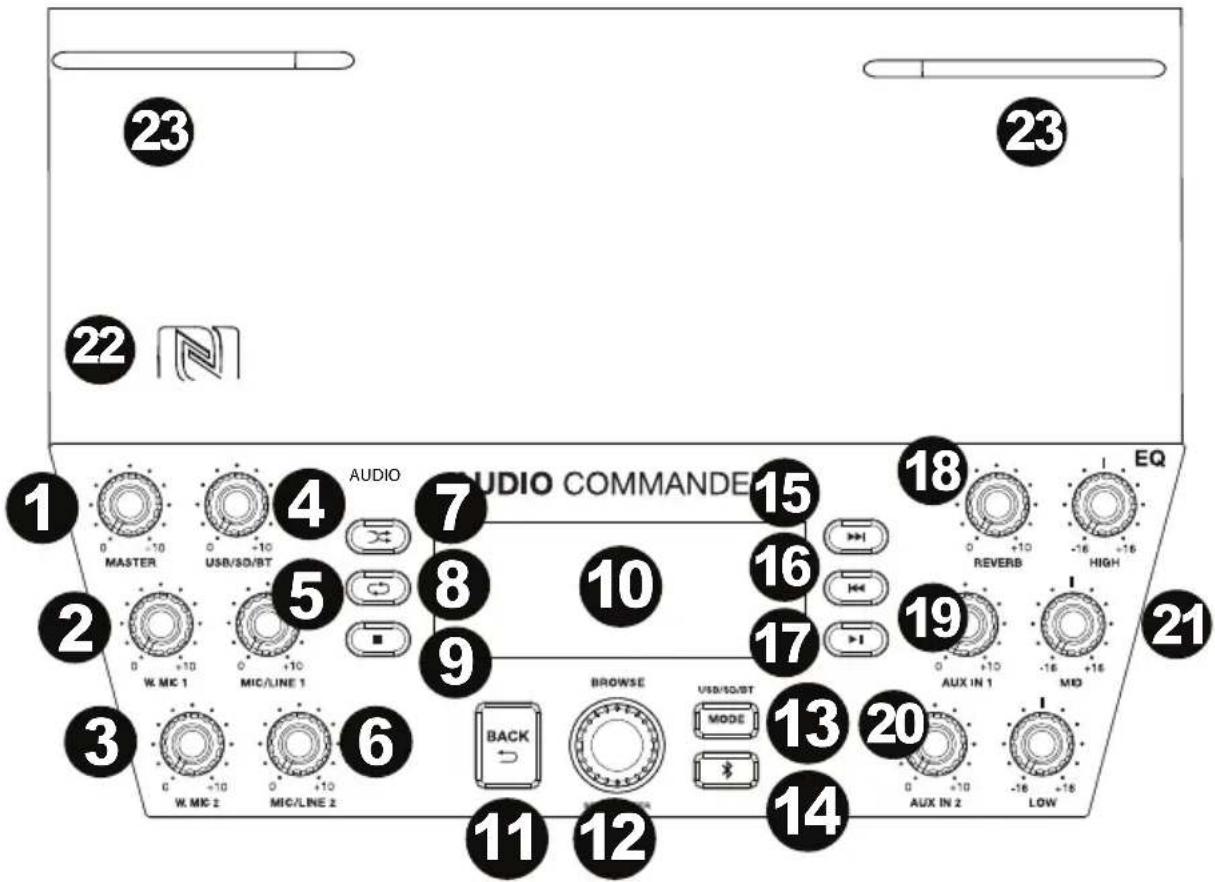

Pannello anteriore

1. Volume Master: servirsi di questa manopola per regolare il livello del volume Master che va all'uscita di linea.
2. Volume Mic Wireless 1: servirsi di questa manopola per regolare il livello del ricevitore del mic wireless 1.
3. Volume Mic Wireless 2: servirsi di questa manopola per regolare il livello del ricevitore del mic wireless 2.
4. Volume USB/SD/BT: servirsi di questa manopola per regolare il livello delle fonti USB, SD e Bluetooth.
5. Volume Mic/Line 1: servirsi di questa manopola per regolare il livello dell'ingresso mic/linea.
6. Volume Mic/Line 2: servirsi di questa manopola per regolare il livello dell'ingresso mic/linea.
7. Random (riproduzione casuale): premere questo tasto per riprodurre le tracce presenti su USB o su scheda SD in ordine casuale.
8. Repeat (ripeti): premere questo tasto per ripetere la riproduzione di una traccia presente su USB o su una scheda SD.
9. Stop: premere questo tasto per ripetere la riproduzione di una traccia Bluetooth, USB o presente su una scheda SD.
10. Display LCD: mostra il livello della batteria, lo stato di carica, il collegamento Bluetooth, le fonti di ingresso e le informazioni circa la riproduzione della traccia.

11. Back (indietro): premere questo tasto per uscire da una cartella o da un menù.

12. Browse: premere questa manopola e scorrere per scegliere di utilizzare W. Mic 1 o W. Mic 2 (se si desidera utilizzare il trasmettitore da cintura e il microfono a cuffia). Servirsi inoltre di questa manopola per selezionare una traccia o una cartella durante la riproduzione di una scheda SD o di fonti USB.

13. Modalità: premere questo comando per commutare tra le modalità USB, SD e Bluetooth.
14. Bluetooth Disconnect: premere questo tasto per scollegare un dispositivo Bluetooth collegato.
15. Traccia successiva: premere questo tasto per passare alla successiva traccia audio Bluetooth, USB o presente su una scheda SD.
    Nota bene: quando si ascoltano fonti Bluetooth, la pressione di questo tasto in alcune app può far passare a un'altra playlist o a un altro genere musicale.
16. Traccia precedente: premere questo tasto per passare alla precedente traccia audio Bluetooth, USB o presente su una scheda SD.
    Nota bene: quando si ascoltano fonti Bluetooth, la pressione di questo tasto in alcune app può far passare a un'altra playlist o a un altro genere musicale.
17. Play / Pause: premere questo tasto per riprodurre/interrompere una traccia audio Bluetooth, USB o presente su una scheda SD.
18. Reverb: servirsi di questa manopola per regolare la quantità di riverbero applicata ai canali mic cablati e wireless.
19. Volume Aux In 1: servirsi di questa manopola per regolare il volume dell'ingresso Aux 1.
20. Volume Aux In 2: servirsi di questa manopola per regolare il volume dell'ingresso Aux 2.
21. EQ a 3 bande: servirsi di queste manopole per regolare le frequenze acute, medie e basse del segnale di ingresso.
22. NFC (comunicazione in prossimità): toccare e tenere brevemente premuto il dispositivo abilitato contro il logo NFC per collegare il dispositivo.
23. Antenne wireless: regolare le antenne per ottenere la migliore ricezione del microfono wireless.

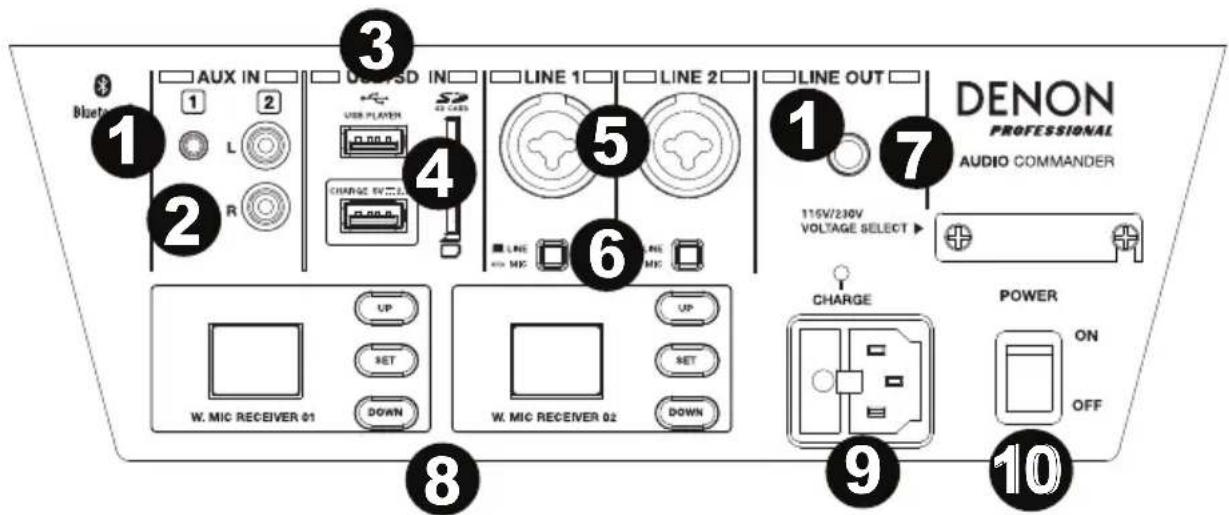

Pannello posteriore

1. Ingresso Aux 1: collegare un dispositivo a livello di linea, quali un lettore CD, un laptop, uno smartphone, o un dispositivo media, a questo ingresso da 1/8" (3,5 mm).
2. Ingresso Aux 2: collegare un dispositivo a livello di linea, quali un lettore CD, un tablet, uno smartphone, o un dispositivo media, a questi ingressi coassiali.
3. Porte USB: entrambe le porte USB hanno una capacità di ricarica pari a 2.1A. La porta USB superiore supporta inoltre la riproduzione da drive flash USB di file MP3 e WMA.
4. Slot scheda SD: collegare a questo livello una scheda SD per riprodurre file MP3 e WMA.
5. XLR+1/4": collegare microfoni dinamici a questi ingressi.
6. Interruttore Mic/Linea: premere questo interruttore per impostare il guadagno per fonti a livello microfono. Posizionare l'interruttore verso l'esterno per fonti a livello di linea.
7. Uscita di linea: collegare questa uscita TRS da 1/4" (6,35 mm) a un altro Audio Commander.
8. Ricevitori wireless: selezionare il canale mic wireless servendosi dei tasti Up/Down e premere il tasto Set per collegare il canale al microfono wireless. Si veda Operazione > Configurazione microfono wireless per maggiori dettagli.
9. Ingresso di alimentazione: collegare a questo livello il cavo di alimentazione in dotazione.
10. Interruttore di alimentazione: servirsi di questo interruttore per accendere e spegnere l'Audio Commander.

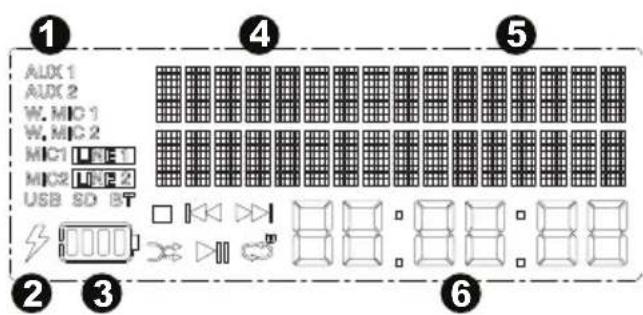

Display

1. Sorgenti di ingresso
2. Indicatore di carica
3. Livello batteria
4. Cartella USB/scheda SD
5. Traccia USB/scheda SD
6. Tempo di riproduzione traccia

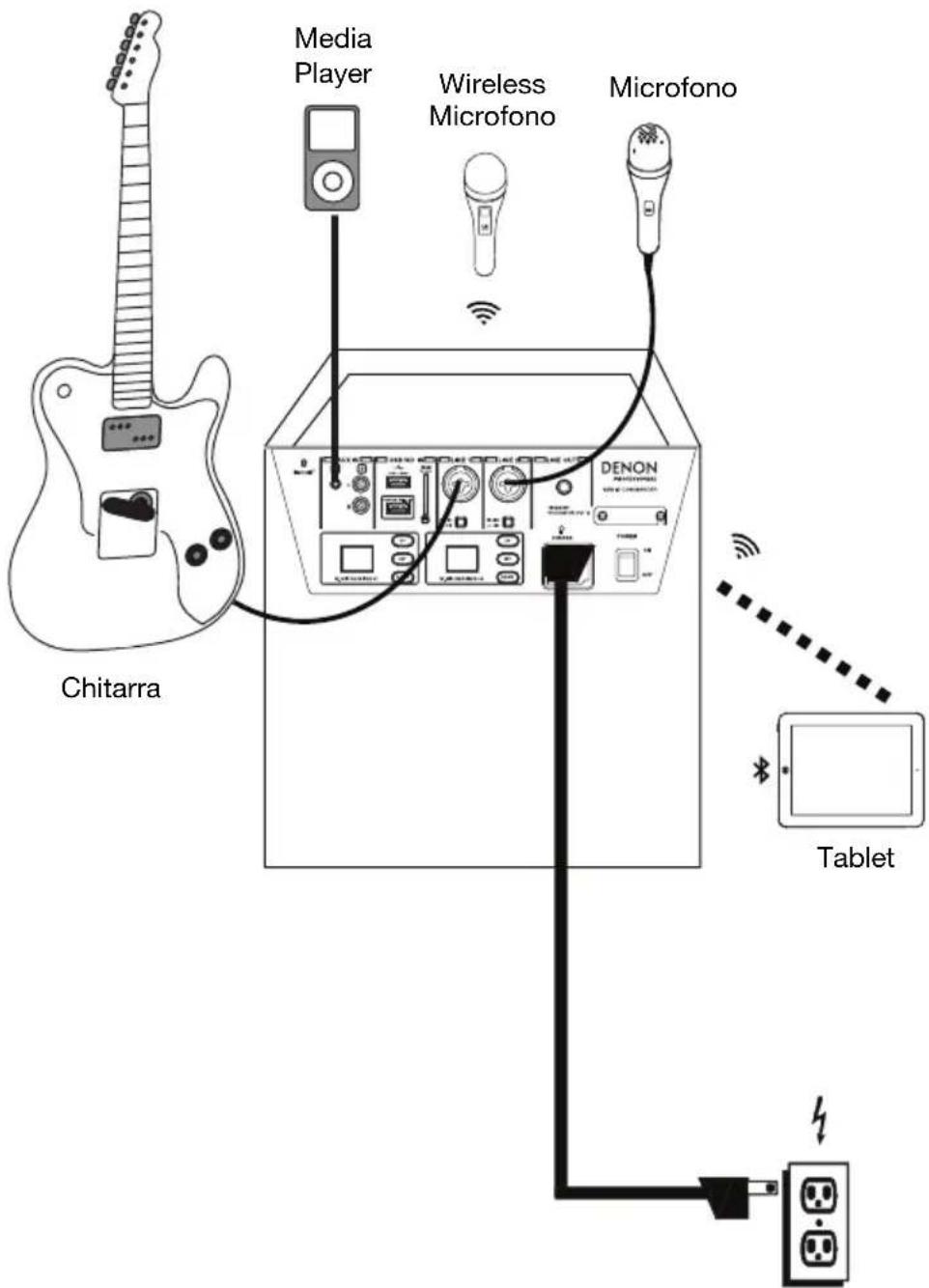

Configurazione

Gli elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

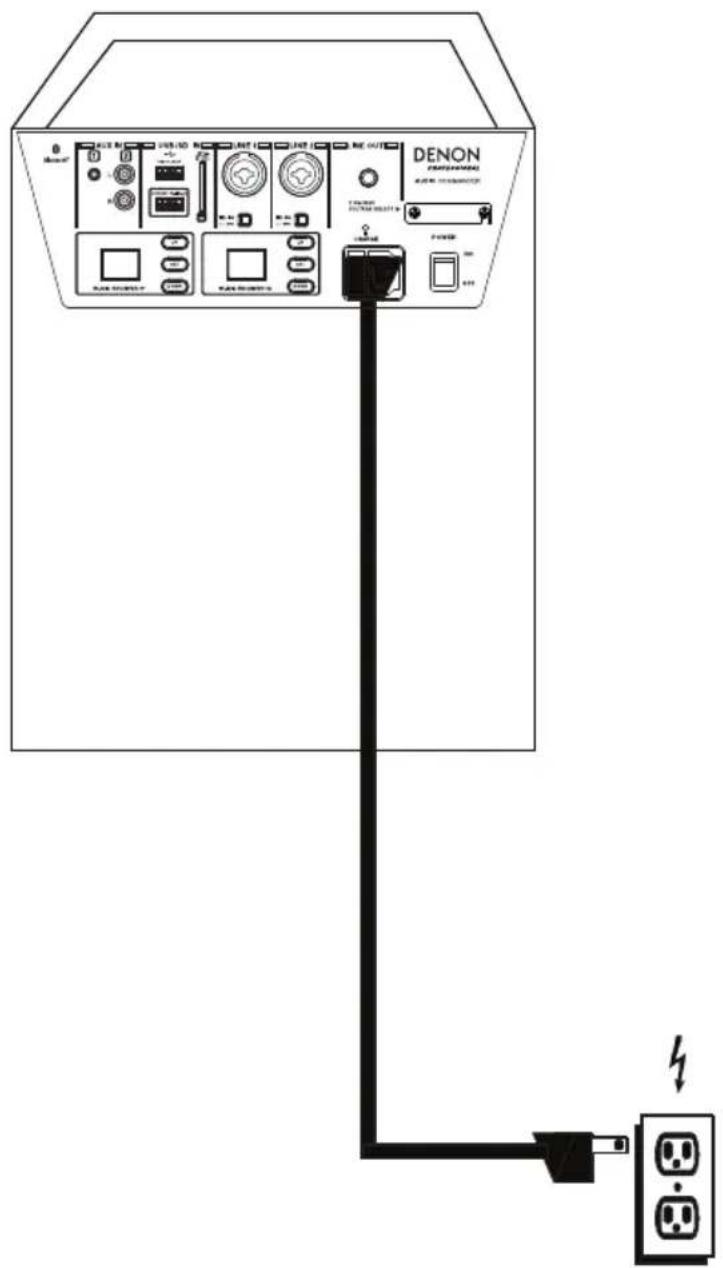

Alimentazione

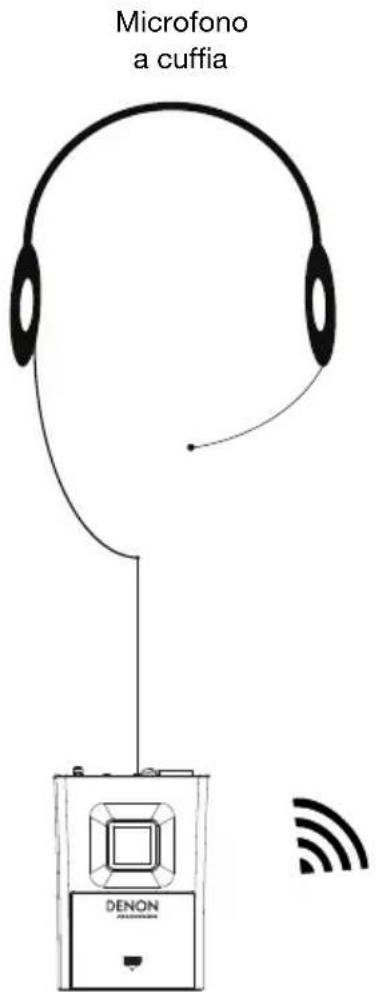

Configurazione microfono a cuffia

Trasmettitore da cintura

Configurazione microfono wireless

Per utilizzare un microfono wireless, procedere come segue:

1. Inserire 2 nuove batterie alcaline AA nel microfono wireless.
2. Collegare il microfono wireless (presente nello scomparto laterale) al ricevitore W. Mic 01 dell'Audio Commander.

a. Accendere l'Audio Commander e il microfono wireless.
b. Selezionare il canale dalla migliore ricezione servendosi dei tasti Up/Down sul ricevitore.
c. Collocare il sensore IR del microfono (che si trova sopra il tasto di alimentazione) accanto al LED IR del ricevitore e premere il tasto Set sul ricevitore. Attendere circa 3 secondi che il LED IR smetta di lampeggiare. Quando trova un canale privo di interferenze, il LED RF si illumina sul ricevitore mostrando che il microfono è collegato a quel canale.

1. Regolare il guadagno del microfono wireless servendosi della manopola W. Mic 1 sull'Audio Commander.
2. Guardare l'indicatore AF sul ricevitore W. Mic 01 mentre si parla per assicurarsi che sia ricevuto un segnale.

Nota bene: per emettere un segnale, girare la manopola Browse e selezionare la fonte W.Mic adeguata.

Per configurare il secondo microfono wireless procedere come indicato in precedenza per effettuare il collegamento al ricevitore W. Mic 02.

Configurazione microfono a cuffia

Per utilizzare il microfono a cuffia in dotazione, procedere come segue:

1. Assicurarsi che nel trasmettitore a cintura siano presenti batterie nuove.
2. Collegare il microfono a cuffia al trasmettitore a cintura.

3. Collegare il trasmettitore a cintura al ricevitore wireless sull'Audio Commander.
   a. Accendere l'Audio Commander.
   b. Accendere il trasmettitore da cintura.
   c. Selezionare il canale dalla migliore ricezione servendosi dei tasti Up/Down sul ricevitore dell'Audio Commander.
   d. Sollevare il coperchio dello scomparto e collocare il sensore IR del trasmettitore da cintura accanto al LED IR del ricevitore. Premere il tasto Set sul ricevitore. Attendere circa 3 secondi che il LED IR smetta di lampeggiare. Quando trova un canale privo di interferenze, il LED RF si illumina sul ricevitore mostrando che il trasmettitore da cintura è collegato a quel canale.

4. Regolare il guadagno del microfono servendosi della manopola W. Mic sull'Audio Commander.

5. Guardare l'indicatore AF mentre si parla per assicurarsi che un segnale sia ricevuto.

Nota bene: per emettere un segnale, girare la manopola Browse e selezionare la fonte W.Mic adeguata.

Riprodurre musica da un drive flash USB

1. Collegare il drive flash USB alla porta USB superiore presente sul pannello posteriore.
2. Tenere premuto il tasto Mode fino a quando il dispositivo USB non compare a display.
3. Servirsi dei tasti |<< e >>| per scorrere tra i file e premere Play per selezionare la traccia da riprodurre.

Riproduzione di musica da una scheda SD

1. Inserire una scheda SD nell'apposito slot.
2. Tenere premuto il tasto Mode fino a quando la scheda SD non compare a display.
3. Servirsi dei tasti |<< e >>| per scorrere lungo le tracce e premere Play per selezionare una traccia da riprodurre.

Riproduzione di musica dall'ingresso Aux

1. Collegare l'uscita del dispositivo media a uno degli ingressi Aux dell'Audio Commander.
2. Riprodurre il dispositivo musicale e regolare il volume della fonte, se necessario.

Nota bene: una fonte riprodotta attraverso gli ingressi Aux sarà mischiata con gli ingressi USB, SD, Bluetooth, Mic/Linea e le fonti W.Mic 1/2. Regolare il volume dell'ingresso Aux come desiderato.

Collegamento di un dispositivo Bluetooth

1. Accendere il dispositivo Bluetooth.
2. Navigare fino alla schermata di configurazione del dispositivo Bluetooth, trovare "Audio Commander" e collegarlo.
   Nota bene: se il dispositivo Bluetooth richiede un codice, digitare "0000".
   Nota bene: servirsi del tasto Mode per selezionare Bluetooth come fonte.

Per annullare il collegamento, quando l'icona Bluetooth è accesa in maniera fissa, premere e rilasciare il tasto Bluetooth.

Per collegarlo a un altro dispositivo Bluetooth, ripetere la fase 3.

Collegamento di un dispositivo Bluetooth servendosi dell'NFC

L'NFC (comunicazione in prossimità) consente lo scambio di dati tra dispositivi, come nell'accoppiamento, mettendoli delicatamente insieme. Verificare nel manuale del proprio dispositivo se questa funzione è supportata.

Per utilizzare l'NFC per l'accoppiamento con l'Audio Commander:

1. Per utilizzare l'NFC, il dispositivo deve essere acceso e sbloccato.
2. Entrare nel menu Settings del dispositivo e verificare che NFC sia acceso (On).
3. Accendere l'Audio Commander.
4. Premere e lasciare il tasto Bluetooth sull'Audio Commander.
5. Toccare e mantenere brevemente il dispositivo contro il logo NFC.
6. Seguire le istruzioni di accoppiamento che compaiono sul telefono. Se viene richiesta una password, digitare "0000".
   Nota bene: servirsi del tasto Mode per selezionare Bluetooth come fonte.

Per scollegarlo, spingere delicatamente il dispositivo contro il logo NFC situato sul pannello superiore dell'Audio Commander.

Collegamento di due Audio Commander

1. Accendere gli Audio Commander.
2. Collegare un cavo audio da 1/4" (6,35 mm) dall'uscita di linea del primo Audio Commander all'ingresso di linea del secondo Audio Commander.
3. Posizionare l'interruttore Line/Mic su Line.
4. Riprodurre la musica sul primo Audio Commander.
5. Regolare la manopola volume Master sul primo Audio Commander, quindi regolare il volume Mic/Line sul secondo Audio Commander.
